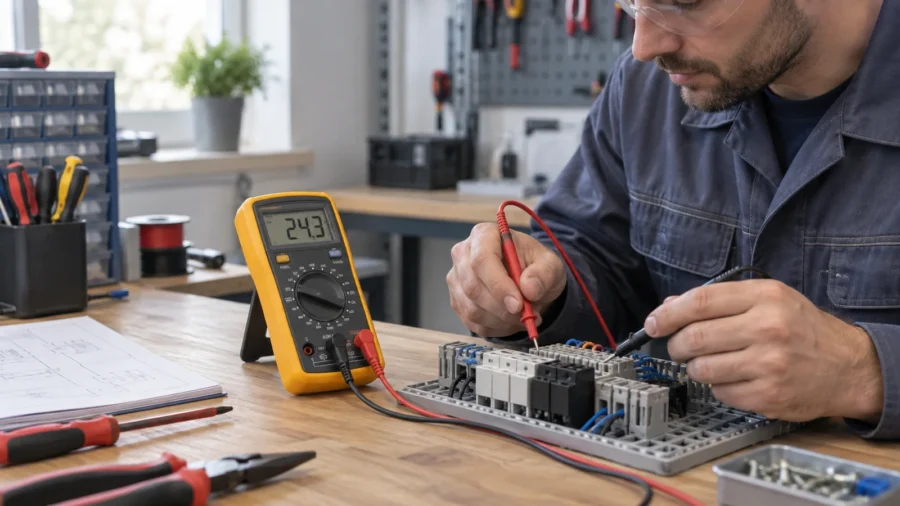

Un multimetro digitale riunisce in un solo strumento misure diverse, ma non rende automaticamente sicuro qualsiasi controllo elettrico. La stessa manopola può essere usata su una pila da 1,5 V, sull’uscita di un alimentatore, dentro un quadro o vicino all’origine dell’impianto: cambiano radicalmente energia disponibile, sovratensioni possibili, procedura e competenza necessaria.

Per scegliere e usare un multimetro digitale bisogna quindi leggere insieme grandezza da misurare, campo, precisione, categoria CAT, tensione nominale, puntali, fusibili e ambiente. Questa guida spiega il metodo, distingue le verifiche accessibili sui circuiti a bassissima tensione dalle attività riservate a persone qualificate e chiarisce quando serve uno strumento specialistico.

Che cosa misura un multimetro digitale

Tensione, corrente e resistenza non sono la stessa prova

La tensione è una differenza di potenziale fra due punti e si misura collegando lo strumento in parallelo. La corrente descrive il flusso nel ramo e, con un multimetro tradizionale, richiede di aprire il circuito e inserire lo strumento in serie. La resistenza viene invece stimata facendo circolare una piccola corrente generata dal multimetro: il circuito deve essere disalimentato e i componenti capacitivo-energetici scaricati.

Confondere questi collegamenti è l’errore più pericoloso. Se il cavo rosso resta nella presa A e i puntali vengono appoggiati ai capi di una sorgente come per misurare tensione, l’ingresso a bassa impedenza equivale quasi a un cortocircuito. Un buon fusibile limita le conseguenze previste dal progetto, ma non trasforma una manovra errata in una pratica accettabile.

Funzioni principali e simboli

Le posizioni V con linea continua e tratteggiata indicano tensione continua; V con la sinusoide indica alternata. Le gamme A, mA e µA misurano corrente su ingressi diversi. Ω riguarda la resistenza; il simbolo acustico la continuità; il diodo consente una prova della giunzione; altre posizioni possono offrire capacità, frequenza, duty cycle, temperatura e rilevamento senza contatto.

I simboli non garantiscono prestazioni identiche. Due strumenti che mostrano “capacità” possono differire di ordini di grandezza per intervallo e tempo di stabilizzazione. Prima di acquistare si consulta la scheda completa, mentre prima di misurare si legge il manuale del modello: disposizione degli ingressi, limiti e combinazioni dei tasti non sono universali.

Display, conteggi e portata

I conteggi esprimono quante variazioni può rappresentare il display prima di cambiare gamma. Uno strumento da 6.000 count può mostrare, per esempio, fino a circa 5,999 V nella relativa portata; non significa però che tutte quelle cifre siano esatte. La risoluzione è il più piccolo incremento visualizzato, mentre l’accuratezza descrive quanto il risultato può discostarsi dal valore reale.

Con autorange lo strumento seleziona la portata; con range manuale la sceglie l’operatore. Su una grandezza ignota si parte dalla portata massima compatibile e si scende soltanto quando è sicuro. Indicazioni come OL, overload o una cifra lampeggiante richiedono di interrompere e interpretare il manuale: possono segnalare fuori scala, circuito aperto o altra condizione.

Advertisement - Pubblicità

Parti dello strumento e ingressi

COM, VΩ e prese di corrente

Il puntale nero entra normalmente in COM. Quello rosso va nell’ingresso contrassegnato VΩ per tensione, resistenza, continuità, diodi e spesso frequenza o capacità. Le correnti piccole usano una presa mA/µA protetta da un fusibile dedicato; le correnti maggiori una presa A o 10 A con limiti di tempo dichiarati. Colore e posizione non bastano: si leggono le marcature.

Prima e dopo una misura di corrente conviene riportare il cavo rosso in VΩ. Questa abitudine riduce il rischio che la misura successiva inizi con un collegamento sbagliato. Alcuni multimetri emettono un avviso se selettore e presa non corrispondono, ma il controllo dell’operatore resta necessario.

Fusibili ad alto potere d’interruzione

Il fusibile dell’ingresso amperometrico deve avere tipo, tensione, corrente, velocità e potere d’interruzione previsti dal costruttore. Sostituirlo con un fusibile generico, un filo o un modello di pari corrente ma diversa capacità può lasciare lo strumento incapace di interrompere in sicurezza un guasto ad alta energia. Il ricambio corretto si identifica nel manuale e non “a occhio”.

Un fusibile aperto può far apparire nulla la corrente anche quando il circuito funziona. Si verifica con la procedura indicata dal produttore e a strumento scollegato. Aprire l’involucro espone anche a batterie, distanze d’isolamento e sigilli: manutenzione e calibrazione seguono le istruzioni, non una riparazione improvvisata.

Selettore, tasti e funzioni secondarie

Un’unica posizione può ospitare più funzioni selezionate con un tasto. HOLD congela il valore; MIN/MAX registra estremi; REL azzera un riferimento; filtro passa-basso, modalità LoZ e rilevamento picchi servono a problemi specifici. HOLD non conserva la protezione da un cambio di circuito e REL non elimina l’incertezza: sono strumenti di lettura.

La modalità LoZ riduce l’impedenza d’ingresso e aiuta a distinguere tensioni fantasma dovute ad accoppiamenti capacitivi, ma carica maggiormente il circuito. Non si applica senza conoscere sorgente, potenza e manuale. Una misura che “sparisce” in LoZ è un indizio da interpretare, non una prova universale di assenza di tensione.

Misura Collegamento Condizione essenziale Errore tipico
Tensione AC/DC In parallelo Portata e CAT adeguate Cavo rosso rimasto nella presa A
Resistenza Ai capi del componente Circuito disalimentato e scarico Misura su circuito alimentato
Continuità Ai due punti da confrontare Assenza di energia e percorsi paralleli valutati Scambiare il beep per prova funzionale completa
Corrente In serie nel ramo Ingresso, fusibile e limite temporale corretti Collegamento in parallelo alla sorgente
Capacità Sul componente isolato Condensatore scaricato in modo controllato Affidarsi al solo display per dichiararlo sicuro

Categorie CAT e tensione nominale

Che cosa indica la categoria di misura

Le categorie di misura della serie IEC 61010 classificano l’ambiente rispetto alle sovratensioni transitorie e all’energia disponibile, non la precisione. In termini pratici, CAT II riguarda carichi collegati alle prese; CAT III la distribuzione e l’impianto fisso; CAT IV l’origine dell’installazione e il lato di servizio. La norma applicabile ai multimetri portatili per misure di tensione di rete è IEC 61010-2-033.

La categoria deve essere letta insieme alla tensione: CAT III 600 V non equivale a CAT III 1.000 V e non si confronta con CAT II 1.000 V guardando soltanto il numero più alto. Più ci si avvicina all’origine dell’impianto, maggiore può essere la corrente di guasto e più severa è la protezione contro i transitori.

CAT II, CAT III e CAT IV nella pratica

Un elettrodomestico collegato a una presa ricade tipicamente nell’ambiente CAT II; conduttori, interruttori, quadri di distribuzione e apparecchiature fisse appartengono alla CAT III; contatore, ingresso di servizio e linee esterne connesse all’origine rientrano nella CAT IV. Il luogo fisico non basta: una presa accanto al quadro resta un carico CAT II, mentre le sbarre interne hanno un altro rischio.

Questo schema non autorizza un non qualificato ad aprire un quadro purché possieda un multimetro CAT III. La qualifica dello strumento e quella della persona rispondono a problemi distinti. La guida al quadro elettrico di casa mostra perché componenti, protezioni e coordinamento non possono essere ridotti alla lettura di una tensione.

Marcature credibili e catena completa

Si cercano produttore identificabile, modello, manuale, dichiarazioni e marcature leggibili. Il valore CAT stampato sulla scocca non deve essere l’unico elemento di fiducia. Protezioni interne, distanze, materiali, fusibili e costruzione concorrono alla sicurezza; strumenti anonimi con specifiche spettacolari ma senza documentazione verificabile sono una scelta debole.

La catena è limitata dall’elemento meno qualificato: corpo strumento, puntali, accessori, adattatori e pinze. Puntali CAT II applicati a un multimetro CAT III non diventano CAT III. Anche cappucci isolanti rimovibili possono cambiare la parte metallica esposta e l’uso ammesso; si seguono le indicazioni del relativo set.

Advertisement - Pubblicità

Puntali e accessori di misura

Isolamento, paramano e metallo esposto

Il puntale deve avere isolamento integro, paramano che mantenga le dita arretrate, connettori schermati e marcature coerenti. Tagli, schiacciamenti, scolorimenti da calore, guaine allentate e punte piegate impongono la sostituzione. Avvolgere un taglio con nastro non ripristina prestazioni dielettriche, distanze e flessibilità originali.

La pubblicazione HSE GS38 dedica attenzione alle sonde per sistemi a bassa tensione: ridurre il metallo esposto e usare puntali protetti diminuisce il rischio di contatto e cortocircuito tra parti vicine. Gli accessori vanno scelti per la geometria del punto di prova, non modificati artigianalmente per “arrivare meglio”.

Pinze a coccodrillo, ganci e sonde sottili

Una pinza isolata può essere collegata a circuito disalimentato prima di energizzare per la lettura, se procedura e attrezzatura lo consentono. Ganci e sonde sottili aiutano su elettronica e connettori, ma possono avere limiti di tensione o CAT inferiori. Adattatori a banana, prolunghe e splitter devono riportare valori compatibili con l’intero impiego.

Per correnti importanti, una pinza amperometrica evita spesso di aprire il circuito e inserire il multimetro in serie. Non tutte le pinze leggono la continua e non tutte misurano bene valori piccoli; tuttavia ridurre la necessità di interrompere il ramo può essere un vantaggio operativo. La scelta dipende dalla misura, non dal desiderio di usare un solo strumento.

Controllo prima dell’uso

Si ispezionano involucro, display, selettore, ingressi, cavi e puntali. Si controllano batteria e simboli di avviso, si innestano completamente i connettori e si verifica che la funzione scelta corrisponda alle prese. Lo strumento deve essere pulito e asciutto; sporco conduttivo o umidità possono degradare l’isolamento.

Quando una procedura richiede di accertare presenza o assenza di tensione, si prova il dispositivo su una sorgente nota prima e dopo il controllo. Nei lavori elettrici formali, però, un multimetro può non essere il dispositivo ammesso come unico rivelatore: valgono regole aziendali, normativa, valutazione del rischio e strumenti specifici, spesso indicatori bipolari con unità di prova.

Precisione, True RMS e caratteristiche utili

Accuratezza, risoluzione e cifre

Una specifica del tipo ±(0,5% della lettura + 2 digit) somma una quota proporzionale e una legata all’ultima cifra. Su valori bassi, i digit possono pesare molto; su valori alti domina la percentuale. Temperatura, frequenza, forma d’onda e tempo dall’ultima calibrazione possono aggiungere condizioni. Visualizzare più decimali non rende quindi il dato più vero.

Per confrontare una batteria o controllare un’alimentazione domestica basta spesso un’accuratezza ordinaria. Tarature, elettronica di precisione e misure documentate richiedono invece incertezza nota, stabilità e talvolta certificato riferibile. Si compra la prestazione necessaria, non il maggior numero sul display.

True RMS sulle forme d’onda non sinusoidali

Un multimetro a risposta media può leggere correttamente una sinusoide regolare ma sbagliare su forme deformate. Il True RMS calcola il valore efficace con maggiore attendibilità entro banda, fattore di cresta e limiti dichiarati. È utile con variatori, alimentatori elettronici, dimmer e altri carichi non lineari.

True RMS non significa precisione assoluta né maggiore categoria di sicurezza. Una forma d’onda fuori banda, con componente continua inattesa o picchi oltre il fattore di cresta ammesso può ancora produrre errore. Scheda e manuale indicano se la funzione è AC, AC+DC e in quale intervallo conserva le specifiche.

Impedenza d’ingresso e tensioni fantasma

L’ingresso voltmetrico ha normalmente impedenza elevata per non caricare il circuito. È vantaggioso sull’elettronica, ma in cavi affiancati può mostrare una tensione indotta con pochissima energia. Un ingresso LoZ o un apposito verificatore applica un carico maggiore e aiuta la diagnosi, purché sia ammesso dal circuito.

Non si conclude che una tensione sia innocua soltanto perché sembra “fantasma”, né che un conduttore sia sicuro perché una lettura è zero. Collegamenti, scala, funzionamento del dispositivo e procedura di messa in sicurezza devono essere confermati. Sul sistema di messa a terra, inoltre, un multimetro comune non sostituisce le prove strumentali previste.

Come misurare la tensione

Preparare lo strumento e il punto di prova

Si identifica prima se la sorgente è continua o alternata e il valore massimo plausibile. Nero in COM, rosso in VΩ, selettore su V corretto; con portata manuale si parte dall’alto. Si definiscono punti di appoggio stabili, si eliminano gioielli e parti pendenti e si evita di tenere entrambi i puntali sospesi se esistono accessori più controllabili.

Su rete o impianto fisso la misura sotto tensione è attività a rischio, da eseguire soltanto quando necessaria e da personale competente con procedura, attrezzatura e DPI adeguati. HSE raccomanda di preferire il lavoro a circuito disalimentato quando possibile. La curiosità diagnostica non giustifica l’apertura di una protezione.

Tensione continua su batteria o alimentatore

Su una batteria isolata a bassissima tensione, il puntale nero va al polo negativo e il rosso al positivo. Un segno meno indica polarità invertita, non necessariamente un difetto. Il valore a vuoto descrive solo una condizione: per valutare la batteria può servire una prova sotto carico controllato secondo le specifiche del sistema.

Sull’uscita di un alimentatore si verifica se è DC o AC, la tensione nominale e la polarità. Non si introduce un puntale in connettori dove potrebbe unire contatti adiacenti; si usa un adattatore adeguato. Una tensione corretta a vuoto può crollare con carico per protezione, cablaggio o alimentatore insufficiente.

Tensione alternata e lettura stabile

La misura AC viene effettuata tra i due punti previsti dal circuito, mai usando il corpo come riferimento. Si afferrano i puntali dietro i paramano e si mantiene lo sguardo sul punto di contatto, sfruttando HOLD solo dopo aver stabilito una connessione sicura. Se la lettura oscilla, si controllano contatto, portata, banda e stabilità della sorgente.

Una lettura di rete plausibile non prova che impianto e protezioni siano conformi. Se il salvavita scatta anche con carichi apparentemente spenti, cercare il guasto con prove casuali può nascondere dispersioni, umidità o difetti intermittenti: serve una diagnosi strumentale coerente.

Advertisement - Pubblicità

Resistenza, continuità e diodi

Disalimentare e isolare il componente

Prima di Ω o continuità si toglie energia, si impedisce il riarmo o la riaccensione, si verifica la condizione con il metodo previsto e si scaricano i condensatori. Almeno un terminale del componente può dover essere scollegato: percorsi paralleli nel circuito abbassano la resistenza apparente e rendono ambiguo il risultato.

Non basta portare un interruttore su OFF. Alimentazioni secondarie, batterie, UPS, fotovoltaico, ritorni e condensatori possono mantenere energia. Chi non conosce lo schema si ferma. La protezione del multimetro contro un errore non è un’autorizzazione a usare la funzione ohm su un circuito alimentato.

Che cosa dimostra il beep di continuità

Il segnale acustico indica una resistenza inferiore alla soglia definita dal modello. Può aiutare a identificare un conduttore o un contatto, ma non certifica portata, isolamento, qualità meccanica o comportamento sotto carico. Un filo quasi interrotto può suonare; un avvolgimento sano può avere una resistenza che richiede interpretazione.

Prima si uniscono i puntali per osservare resistenza residua e rapidità del buzzer. Su valori piccoli, REL può compensare cavi e contatti, senza trasformare un multimetro a due fili in un micro-ohmmetro. Collegamenti ossidati e pressione variabile modificano la lettura.

Prova diodo e polarità

La funzione diodo applica una corrente limitata e mostra normalmente la caduta diretta. Invertendo i puntali, una giunzione isolata dovrebbe apparire aperta; risultati in circuito possono essere influenzati da resistenze e percorsi paralleli. LED e diodi di potenza possono richiedere tensione superiore a quella disponibile dal tester.

Una prova statica non riproduce tensione inversa, temperatura e corrente operative. Serve per un primo riscontro, non per qualificare ogni componente. MOSFET, ponti e semiconduttori complessi richiedono sequenze e precauzioni specifiche, compresa la gestione delle cariche elettrostatiche.

Misurare corrente senza creare un corto

Il multimetro si inserisce in serie

Si disalimenta il circuito, si apre il ramo, si collega lo strumento in serie e solo dopo si energizza secondo una procedura sicura. Si usa inizialmente l’ingresso di corrente maggiore se il valore è incerto, rispettando durata massima e pausa. Terminata la prova, si disalimenta prima di scollegare e si riporta il cavo rosso in VΩ.

Non si appoggiano mai i puntali in modalità A ai poli di una batteria o a due conduttori di alimentazione. La resistenza interna molto bassa può generare corrente elevata, danneggiare fusibile, puntali, batteria o strumento. Su sorgenti ad alta energia le conseguenze possono essere molto più gravi.

mA, A e burden voltage

L’ingresso mA offre spesso maggiore risoluzione ma tollera meno corrente. Superare il limite apre il fusibile o danneggia il circuito. Ogni misura introduce inoltre una caduta detta burden voltage: su dispositivi a bassa tensione può alterare il funzionamento che si vorrebbe osservare.

Quando il consumo è impulsivo o il dispositivo dorme e si riattiva, un multimetro comune può non catturare correttamente i picchi. Registrazione, shunt appropriato o analizzatore di potenza possono essere necessari. La cifra stabile non garantisce che il profilo temporale sia stato rappresentato.

Quando preferire una pinza

La pinza misura il campo magnetico intorno a un singolo conduttore e non richiede l’apertura del ramo. Abbracciare insieme fase e neutro fa normalmente compensare le correnti; per la corrente di carico si circonda un solo conduttore. Le dispersioni richiedono risoluzione, azzeramento e tecnica adatti.

Una pinza DC va azzerata lontano dai conduttori e può risentire di campi esterni. Anche qui CAT, tensione e ganasce devono essere adeguate. Per misure su rete la maggiore comodità non elimina competenza e procedura.

Caratteristica Perché conta Cosa verificare
CAT e tensione Ambiente transitorio e isolamento Marcatura su strumento e accessori
True RMS Forme d’onda deformate Banda, fattore di cresta, AC o AC+DC
Conteggi Risoluzione visualizzata Accuratezza reale nella portata usata
Fusibili HRC Interruzione di errori sull’ingresso corrente Tipo e ricambio prescritti
LoZ Riduzione delle tensioni fantasma Compatibilità con il circuito
Min/Max e logging Eventi intermittenti Tempo di risposta e memoria

Capacità, frequenza e temperatura

Misura dei condensatori

Il condensatore va disalimentato, isolato e scaricato con un metodo controllato; cortocircuitarlo brutalmente può causare arco, danni e proiezioni. Dopo la scarica si verifica la tensione residua e si rispettano polarità e limiti. Capacitori grandi richiedono tempo e possono recuperare parte della tensione per assorbimento dielettrico.

Il valore di capacità non rivela da solo ESR, corrente di perdita o tenuta alla tensione. Un condensatore può mostrare µF plausibili ed essere inaffidabile in esercizio. Per diagnosi complete servono strumenti e prove adeguati, senza applicare tensioni non previste al multimetro.

Frequenza e duty cycle

Queste funzioni lavorano entro ampiezza e banda dichiarate. Un segnale troppo piccolo non attiva il trigger; uno troppo grande può superare l’ingresso. Su inverter e azionamenti sono presenti fronti ripidi, tensioni di modo comune e disturbi: un valore di Hz apparentemente coerente non dimostra che la misura sia sicura o completa.

Per segnali elettronici rapidi è spesso più adatto un oscilloscopio con sonde corrette; per reti e motori possono servire analizzatori dedicati. Il multimetro è utile quando la specifica copre davvero segnale, frequenza e ambiente.

Termocoppie e temperatura

L’ingresso temperatura usa di frequente una termocoppia tipo K. Precisione dipende da sensore, giunto, compensazione del giunto freddo, contatto e tempo di stabilizzazione. Una sonda a filo nudo non va applicata a parti elettriche vive se non è progettata e classificata per quell’uso.

La temperatura superficiale non coincide sempre con quella interna. Per quadri, cavi e connessioni, termografia e valutazione del carico possono essere più informative, ma richiedono competenza. Non si apre un involucro energizzato solo per ottenere una misura termica.

Advertisement - Pubblicità

Limiti del multimetro nei controlli di impianto

Terra, isolamento e anello di guasto

La funzione Ω di un multimetro non misura in modo valido la resistenza di terra dell’impianto, né la resistenza d’isolamento con le tensioni di prova previste. Non valuta impedenza dell’anello di guasto o corrente presunta di cortocircuito. Queste verifiche richiedono strumenti dedicati e procedure che tengono conto dell’impianto.

Anche la continuità dei conduttori di protezione può richiedere corrente di prova e compensazione non offerte dal tester comune. Il risultato documentabile appartiene alle verifiche dell’installatore o del tecnico, non a una lettura occasionale.

Differenziali e sequenza delle fasi

Premere il tasto TEST del differenziale controlla un meccanismo interno, mentre uno strumento RCD misura tempi e correnti d’intervento secondo sequenze definite. Un multimetro non sostituisce questa prova. Analogamente, tre letture di tensione non determinano da sole la corretta sequenza delle fasi: serve un indicatore idoneo.

Il progetto dell’impianto elettrico collega protezioni, sezioni, cadute, potenze e condizioni di posa. Il tester può fornire dati diagnostici, ma non ricostruisce coordinamento e conformità dell’intero sistema.

Rilevatori senza contatto

La penna cercafase senza contatto può segnalare un campo alternato, ma sensibilità, schermature, posizione e accoppiamenti causano falsi positivi o negativi. È utile come controllo preliminare entro i limiti dichiarati, non come unica prova di assenza di tensione prima di lavorare.

Anche il cacciavite cercafase a neon dipende dal percorso capacitivo attraverso l’utilizzatore e non fornisce una misura affidabile. Per la messa in sicurezza si adottano dispositivo e sequenza previsti dalle regole applicabili.

Errori frequenti e interpretazione

Lettura zero, instabile o fuori scala

Zero può significare grandezza assente, puntali sullo stesso potenziale, ingresso sbagliato, fusibile aperto, portata o funzione errata. OL in resistenza può indicare circuito aperto; in tensione una portata insufficiente. Prima di concludere si torna a schema, collegamenti e prova funzionale dello strumento.

Una lettura instabile può dipendere da contatto, ossido, sorgente variabile, autorange, disturbo o alta impedenza. Premere più forte con la punta non è una soluzione sicura. Si stabilizza il contatto con accessori adatti e si valuta se il fenomeno richieda registrazione o altro strumento.

Errori di procedura più pericolosi

Tra gli errori critici ci sono usare Ω su circuito vivo, misurare tensione con il cavo nella presa A, superare il limite dell’ingresso mA, impiegare puntali danneggiati, affidarsi a una CAT non documentata e cambiare funzione mentre i puntali restano in un punto ad alta energia. Tutti vanno prevenuti prima del contatto.

Lavorare da soli, in ambiente bagnato, con spazio ristretto o illuminazione insufficiente aggrava il rischio. Se la misura richiede rimuovere barriere o avvicinarsi a parti attive, non è più un semplice controllo domestico.

Sintomo Possibili cause Controllo prudente
Display a zero Valore nullo, collegamento errato, fusibile Rivedere funzione, prese e prova su riferimento noto
OL in Ω Circuito aperto o fuori scala Isolare componente e controllare puntali
Tensione inattesa Accoppiamento, neutro interrotto, sorgente reale Non toccare; far diagnosticare con strumento adeguato
Valore oscillante Contatto, autorange, segnale variabile Accessori stabili e metodo compatibile
Corrente sempre nulla Ramo aperto o fusibile ingresso guasto Disalimentare e seguire il test del produttore
Beep inatteso Percorso parallelo o soglia alta Consultare soglia e isolare il ramo

Scelta, manutenzione e costo

Multimetro per casa, laboratorio o impianto

Per pile, sensori e piccoli circuiti a bassissima tensione contano facilità, protezione degli ingressi, continuità rapida e intervalli appropriati. Per elettronica servono mV, µA, buona impedenza e talvolta capacità o frequenza. Per impianti e manutenzione diventano decisivi CAT, fusibili HRC, robustezza, puntali protetti, True RMS e documentazione.

Non si acquista un modello CAT IV per trasformare un principiante in elettricista, né un apparecchio da banco per portarlo in un quadro. Ambiente, operatore e procedura vengono definiti prima delle funzioni accessorie.

Quanto spendere e cosa comprende il prezzo

Il prezzo cresce con costruzione, protezioni, verifiche di conformità, accuratezza, banda, registrazione, assistenza e calibrazione. Un modello economico può essere sufficiente per basse tensioni isolate se documentato e usato entro i limiti; risparmiare su protezioni quando si opera in ambienti CAT elevati è invece incoerente con il rischio.

Nel costo vanno inclusi puntali, pinze, fusibili originali, custodia e calibrazione se necessaria. Un accessorio corretto spesso migliora sicurezza e ripetibilità più di una funzione raramente utilizzata.

Pulizia, batteria e calibrazione

Lo strumento si conserva asciutto, protetto da urti, temperature estreme e contaminanti. Si pulisce come indicato dal produttore, senza solventi che danneggiano guaine o scocca. Una batteria scarica può compromettere lettura e segnalazioni; si sostituisce a strumento scollegato e si rimuove per lunghi periodi se previsto.

La calibrazione confronta lo strumento con riferimenti noti e produce risultati con incertezza; la semplice regolazione corregge gli scostamenti. Frequenza e necessità dipendono da uso, criticità, urti e sistema qualità. Per diagnosi domestiche è importante almeno un controllo funzionale; per misure tracciabili serve un programma documentato.

Checklist prima di ogni misura

  • definire grandezza, valore massimo plausibile e corrente disponibile;
  • stabilire se il lavoro può essere eseguito a circuito disalimentato;
  • verificare competenza richiesta, procedura e condizioni ambientali;
  • controllare CAT e tensione di strumento, puntali e accessori;
  • ispezionare scocca, isolamento, paramano, connettori e fusibili;
  • inserire nero in COM e rosso nella presa della funzione scelta;
  • selezionare AC/DC e una portata sicura prima del contatto;
  • preparare punti stabili mantenendo le dita dietro i paramano;
  • provare il dispositivo prima e dopo quando la procedura lo richiede;
  • riportare il puntale rosso in VΩ al termine della misura di corrente;
  • non usare il risultato oltre accuratezza e limiti dichiarati;
  • fermarsi quando schema, origine dell’energia o lettura non sono chiari.

Hai bisogno di un'impresa edile?

Descrivi il lavoro da realizzare: ti aiutiamo a inoltrare la richiesta a imprese edili pertinenti.

Domande frequenti sul multimetro digitale

Dove vanno inseriti i puntali del multimetro?

Il nero va normalmente in COM; il rosso in VΩ per tensione, resistenza e continuità, oppure nella presa mA/A soltanto per misure di corrente compatibili.

Che differenza c’è tra CAT III e CAT IV?

CAT III riguarda tipicamente distribuzione e impianto fisso; CAT IV l’origine dell’installazione. La categoria va sempre letta insieme alla tensione nominale.

CAT III 600 V è migliore di CAT II 1.000 V?

Non si confrontano guardando solo la tensione. CAT III è progettata per un ambiente transitorio più severo, ma entrambe valgono entro la tensione indicata.

Si può misurare la resistenza con il circuito alimentato?

No. La funzione ohm richiede circuito disalimentato, condensatori scarichi e spesso il componente isolato dai percorsi paralleli.

Perché il multimetro mostra una tensione fantasma?

L’alta impedenza può rilevare accoppiamenti capacitivi su conduttori vicini. Una diagnosi sicura richiede funzione LoZ o strumento idoneo e competenza.

Che cosa significa True RMS?

Indica una misura del valore efficace più attendibile su forme d’onda non sinusoidali, entro banda e fattore di cresta specificati.

Come si misura la corrente con un multimetro?

Si apre il ramo a circuito disalimentato e si inserisce lo strumento in serie, usando ingresso, fusibile e portata corretti. Mai collegarlo in parallelo alla sorgente.

Il beep di continuità prova che un cavo è sicuro?

No. Indica solo una resistenza sotto la soglia del modello; non verifica isolamento, portata, qualità del contatto o comportamento sotto carico.

Un multimetro può misurare la resistenza di terra?

Non in modo conforme con la normale funzione Ω. Servono strumenti e metodi dedicati alla verifica dell’impianto di terra.

Si può sostituire il fusibile con uno della stessa corrente?

Solo se coincidono tutte le specifiche prescritte, comprese tensione, velocità, dimensioni e potere d’interruzione. Si usa il ricambio indicato dal produttore.

Il multimetro basta per verificare l’assenza di tensione?

Non sempre. Nei lavori elettrici si usa il dispositivo ammesso dalla procedura, spesso bipolare, provato prima e dopo su una sorgente nota.
