Un pannello isolante collocato sotto una platea, contro una parete interrata o sopra l’impermeabilizzazione di un tetto rovescio deve conservare prestazioni mentre incontra acqua, gelo, terreno e carichi. È in queste condizioni che il polistirene espanso estruso, o XPS, viene scelto più spesso: la struttura a celle chiuse limita l’assorbimento e può offrire elevate resistenze a compressione.

Non tutti i pannelli XPS sono però equivalenti. Colore, densità apparente e spessore non bastano: la scelta richiede dichiarazione di prestazione, conducibilità, resistenza termica, tensione a compressione, comportamento sotto carico permanente, assorbimento per immersione o diffusione, resistenza al gelo, bordi e destinazione d’uso. Una lastra corretta nel tetto può risultare inadatta sotto una pavimentazione carrabile.

Che cos’è il pannello XPS

Polistirene estruso a celle chiuse

L’XPS nasce da una miscela di polistirene e additivi fusa ed estrusa con un agente espandente. Il processo genera una schiuma rigida con celle prevalentemente chiuse e una pelle superficiale. Questa morfologia ostacola l’ingresso dell’acqua e offre una struttura capace di trasferire carichi.

Tagliare o incidere la lastra modifica la pelle solo localmente: le prestazioni dipendono dall’intero prodotto e dai metodi di prova, non dalla sensazione al tatto. Si confrontano pannelli marcati secondo EN 13164 e DoP riferita al codice esatto.

Differenza tra XPS ed EPS

EPS e XPS derivano entrambi dal polistirene, ma hanno struttura produttiva diversa. L’EPS è formato da perle espanse e sinterizzate; l’XPS è una schiuma estrusa continua. In molte applicazioni asciutte entrambi possono isolare bene, mentre XPS viene spesso preferito dove servono assorbimento ridotto e compressione elevata.

Non si può comunque sostituire un prodotto con l’altro basandosi sul nome. Esistono EPS ad alta resistenza e XPS con classi diverse. Progetto e capitolato devono indicare prestazioni misurabili, non soltanto la famiglia.

Norma di prodotto e marcatura

La EN 13164 riguarda prodotti di XPS per isolamento termico degli edifici. La dichiarazione riporta conducibilità e resistenza termica, tolleranza di spessore, reazione al fuoco e, quando pertinenti, compressione, creep, assorbimento, diffusione, gelo-disgelo e stabilità dimensionale.

La sigla lunga non è decorativa: CS(10/Y)300, per esempio, descrive una tensione di compressione a deformazione definita, non il carico permanente ammissibile. WL(T), WD(V), FTCD e CC comunicano prove differenti. Il progettista verifica le classi richieste dalla stratigrafia.

Advertisement - Pubblicità

Prestazione termica e spessore

Conducibilità dichiarata e resistenza

La conducibilità dichiarata λD esprime quanto il materiale conduce calore; più è bassa, migliore è l’isolamento a parità di spessore. La resistenza termica del pannello si calcola in prima approssimazione come R = d/λ, con d in metri. Non coincide con la resistenza dell’intera parete, che comprende tutti gli strati e le resistenze superficiali.

Una DoP URSA, a titolo di esempio di lettura e non di valore universale, dichiara λD da 0,034 a 0,036 W/(mK) secondo lo spessore. Il valore corretto è sempre quello del prodotto selezionato.

Esempio di calcolo dello spessore

Con λD 0,035 W/(mK), 100 mm forniscono R circa 2,86 m²K/W; 120 mm circa 3,43; 140 mm circa 4,00. Raddoppiare lo spessore raddoppia la resistenza del solo pannello, ma non dimezza automaticamente la trasmittanza dell’elemento completo.

Lo spessore viene ricavato dal calcolo energetico, dalla stratigrafia e dai requisiti applicabili. Vanno coordinati quote, soglie, zoccolature, drenaggi, fissaggi e continuità con altri isolanti.

Spessore singolo o doppio strato

Una lastra unica riduce giunti passanti e semplifica il controllo. Due strati sfalsati possono raggiungere grandi spessori e interrompere i giunti, ma non sono ammessi indistintamente in ogni applicazione. Nei tetti rovesci, per esempio, drenaggio e comportamento all’acqua richiedono sistemi verificati.

La documentazione Styrodur per tetti rovesci a due strati prescrive combinazioni e strato separatore drenante specifici. Non basta sovrapporre pannelli generici: si segue il sistema approvato per prodotto, spessore e finitura.

Resistenza all’acqua e al gelo

Assorbimento non significa impermeabilità

Le celle chiuse determinano un assorbimento contenuto, ma XPS non è una guaina impermeabile. Giunti, bordi, tagli e attraversamenti lasciano passare acqua; la lastra non sostituisce la protezione controterra o il manto del tetto. La stratigrafia deve drenare e proteggere separatamente.

WL(T) riguarda assorbimento a lungo termine per immersione; WD(V) quello per diffusione. Valori e classi non sono intercambiabili. Un prodotto destinato a contatto con terreno o tetto rovescio deve dichiarare le prestazioni richieste.

Acqua nei giunti e sotto la lastra

Anche se il materiale assorbe poco, acqua che circola tra pannelli e strati può aumentare dispersioni e sollecitare il sistema. Bordi battentati, posa accostata e strati di separazione riducono percorsi; pendenze e scarichi restano essenziali.

Nel tetto piano la continuità dell’impermeabilizzazione, i risvolti e la manutenzione degli scarichi non possono essere affidati all’isolante.

Gelo e cicli di umidità

L’acqua che penetra e gela può danneggiare materiali porosi. La classe di resistenza gelo-disgelo dell’XPS è rilevante nelle applicazioni esposte e interrate. Si verifica la DoP, senza dedurre la prestazione dal solo assorbimento per immersione.

La durabilità reale dipende anche da drenaggio, protezione meccanica, stabilità del supporto e assenza di ristagni. Un pannello conforme non corregge una parete controterra senza impermeabilizzazione o un drenaggio ostruito.

Sigla Prestazione Perché interessa
λD Conducibilità dichiarata Calcolo della resistenza termica
CS(10/Y) Tensione a compressione al 10% Confronto della resistenza a breve
CC(i1/i2/y) Creep a compressione Deformazione sotto carico prolungato
WL(T) Assorbimento per immersione Applicazioni umide
WD(V) Assorbimento per diffusione Tetti rovesci e vapore
FTCD Gelo-disgelo Durabilità in condizioni esposte
Advertisement - Pubblicità

Compressione e carichi permanenti

Che cosa indica CS(10/Y)

CS(10/Y)300 indica 300 kPa di tensione a una deformazione del 10% o al limite definito dal metodo. Dieci per cento è troppo per una pavimentazione: questo dato serve a classificare, non rappresenta direttamente il carico di esercizio ammissibile.

Per passare dal dato di prova al progetto si considerano coefficienti, durata, temperatura, distribuzione, appoggi e deformazione tollerabile. Il produttore deve fornire valori o indicazioni per l’uso previsto.

Creep sotto carico prolungato

Una schiuma rigida continua a deformarsi lentamente sotto carico costante. La classe CC esprime il comportamento in un periodo e a deformazioni indicate. Sotto platee, pavimenti industriali e tetti carrabili il creep può governare la scelta più della resistenza a breve.

Si sommano peso proprio, massetto, finiture, arredi, impianti, neve e carichi d’uso secondo il caso. Carichi concentrati devono essere ripartiti da strati rigidi progettati.

Appoggio e planarità

Un supporto irregolare concentra le tensioni e può spezzare bordi o far cedere localmente la lastra. Il piano deve essere stabile, continuo e privo di elementi appuntiti. Le file si sfalsano, i giunti restano serrati e le lastre danneggiate si sostituiscono.

Non si compensano vuoti con adesivo a punti sotto elementi caricati, salvo sistema specificamente previsto. Sotto pavimento, strato di ripartizione e giunti strutturali vengono dimensionati insieme all’isolante.

Bordi, superfici e scelta del pannello

Bordo diritto, battentato o maschio-femmina

Il bordo diritto è semplice ma richiede grande precisione. Il battente sovrappone le lastre e limita la continuità del giunto; maschio-femmina guida l’accoppiamento. La geometria disponibile dipende da spessore e prodotto.

Gli incastri non rendono il piano impermeabile e non eliminano ponti in corrispondenza di tagli o raccordi. Angoli, piede parete e sommità vengono disegnati prima della posa.

Superficie liscia o ruvida

Una pelle liscia resiste bene all’acqua ma offre meno presa a rasanti e adesivi. Pannelli goffrati, scanalati o con rivestimenti sono pensati per ricevere finiture. Non si irruvidisce indiscriminatamente una lastra perché si può alterarne superficie e garanzia.

Per zoccolature intonacate si usa il prodotto ammesso nel sistema ETICS o nel ciclo indicato. Compatibilità chimica e adesione devono essere documentate.

Compatibilità con adesivi e membrane

Solventi presenti in alcuni adesivi, vernici o impermeabilizzanti possono attaccare il polistirene. Si usano prodotti dichiarati compatibili e si rispettano tempi di asciugatura della guaina. Una prova locale non sostituisce la scheda tecnica.

Controterra l’adesivo deve trattenere il pannello durante rinterro senza perforare l’impermeabilizzazione. Il metodo varia con membrana, supporto e sistema; tasselli sotto quota terreno possono creare punti di ingresso se non progettati.

Impieghi dei pannelli XPS

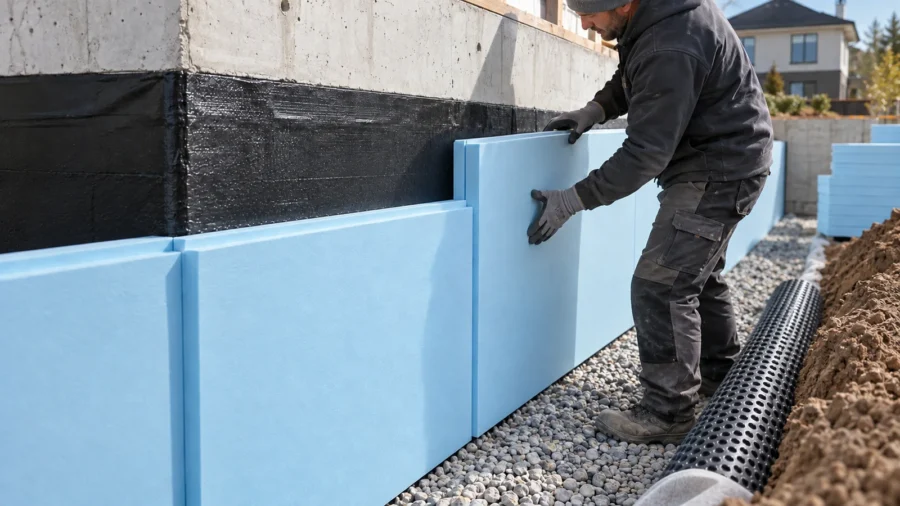

Pareti interrate e isolamento perimetrale

L’XPS viene posato all’esterno dell’impermeabilizzazione per protezione termica e meccanica, seguito dagli strati drenanti previsti. Supporto, guaina e pannello devono essere compatibili. Il rinterro avviene con materiale e modalità che non spostino o schiaccino le lastre.

Il dettaglio continua su fondazione e zoccolo, evitando il ponte termico alla base. Termiti, falda e pressioni idrostatiche richiedono soluzioni specifiche.

Sotto platea e pavimenti

Sotto fondazione l’isolante deve sopportare carichi permanenti e distribuire senza eccessivo creep. Servono prodotto dichiarato per l’impiego, piano preparato, giunti stretti e calcolo strutturale. Non ogni XPS da parete è idoneo.

Nei pavimenti, massetto o soletta distribuiscono i carichi. Tubazioni, passaggi e tagli non devono creare vuoti. Il rapporto con umidità di risalita e vespaio aerato dipende dalla soluzione complessiva.

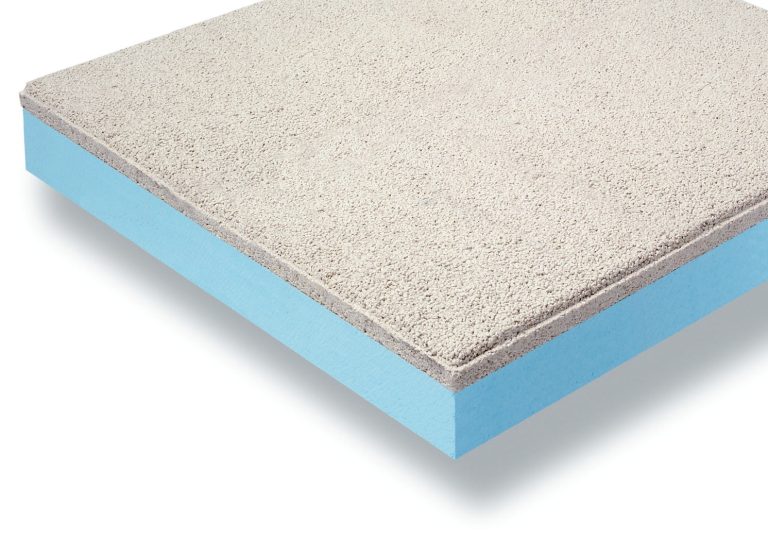

Tetto rovescio

Nel tetto rovescio l’XPS sta sopra il manto impermeabile e sotto separazione, zavorra o finitura. Deve resistere a umidità, gelo e carichi. Pendenze e scarichi restano nel piano del manto; la zavorra contrasta galleggiamento e vento.

I sistemi a doppio strato o verde richiedono verifiche e documentazione specifiche. Acqua che passa sotto l’isolante modifica il calcolo termico: strato separatore drenante e correzioni si applicano secondo sistema e norme.

Zoccolatura e cappotto

Vicino al terreno il cappotto incontra spruzzi, urti e umidità. Un XPS adatto alla zoccolatura può sostituire materiali più assorbenti nella fascia bassa, ma deve appartenere al sistema e ricevere rasatura, rete e finitura previste.

Il raccordo tra isolanti di spessore o λ diversi viene compensato senza gradini. La finitura termina sopra quota terreno con dettagli che evitano infiltrazioni dal bordo superiore.

Celle frigorifere e ambienti speciali

Resistenza all’umidità e compressione rendono XPS utilizzabile in pavimenti freddi, piste e locali tecnici. Temperature, barriera al vapore, carichi mobili e ponti termici richiedono progettazione dedicata. Il pannello nudo deve essere protetto da fuoco e danni.

Non si estende automaticamente una scheda edilizia a contatto alimentare o applicazioni industriali. Si verificano certificazioni, rivestimenti e condizioni operative.

Impiego Prestazione prioritaria Dettaglio critico
Parete interrata Acqua, gelo, compressione Guaina, drenaggio e rinterro
Sotto platea Compressione e creep Calcolo e appoggio continuo
Pavimento Carico e planarità Strato di ripartizione
Tetto rovescio Diffusione, gelo, carico Scarichi, separazione e zavorra
Zoccolatura Umidità e adesione Compatibilità con ETICS

Posa corretta

Preparazione del supporto

Il supporto deve essere stabile, planare, pulito e compatibile. Impermeabilizzazioni continue vengono controllate prima di coprirle, documentando raccordi e attraversamenti. Correggere dopo il rinterro è costoso.

Le lastre si acclimatano e si proteggono da sole e vento. XPS non va lasciato esposto a lungo ai raggi UV, che possono degradare la superficie.

Taglio e disposizione

Si taglia con utensile idoneo e guida, ottenendo bordi diritti senza strappare. Le file vengono sfalsate; giunti aperti si correggono con materiale compatibile, non con malta generica che crea ponti rigidi.

Attorno a tubi e angoli si preparano sagome precise. Piccoli pezzi instabili vengono evitati. La continuità è controllata prima dello strato successivo.

Protezione e rinterro

Una membrana drenante o lastra protettiva si colloca nel lato previsto dal sistema, senza confondere drenaggio e impermeabilizzazione. Il tubo drenante ha pendenza, filtro e recapito verificabili.

Il terreno viene deposto per strati senza cadere violentemente contro la parete. Pietre e mezzi di compattazione non devono danneggiare pannelli o guaina.

Errori, controlli e manutenzione

Pannello scelto solo per colore

I colori sono commerciali e non identificano una classe. Si controllano etichetta e DoP: λD, CS, CC, WL/WD, gelo, spessore e uso. Un lotto diverso può avere prestazioni diverse.

Il capitolato evita formule vaghe come “XPS alta densità” e indica livelli minimi misurabili, norma e documenti da consegnare.

Giunti aperti e discontinuità

Fessure, lastre non planari e raccordi mancanti aumentano i flussi termici. Schiume compatibili possono chiudere tagli locali, ma non riparano una posa fuori squadra. Si ispezionano fotografie, allineamento e continuità.

In prossimità di soglie e pilastri il dettaglio deve coordinarsi con impermeabilizzazione e struttura. Non si assottiglia senza ricalcolare la prestazione.

Danni da solventi, fuoco e sole

Il polistirene è sensibile a diversi solventi e al calore. XPS deve essere protetto secondo la stratigrafia e la reazione al fuoco dichiarata; non resta esposto in ambienti occupati quando il sistema richiede rivestimento.

Superficie polverosa da UV viene valutata prima di incollare. Un pannello sciolto o deformato si sostituisce, verificando la causa.

Advertisement - Pubblicità

Vapore, fuoco e sostenibilità

Resistenza al passaggio del vapore

L’XPS presenta normalmente una resistenza alla diffusione del vapore superiore a quella di isolanti fibrosi, ma non è automaticamente una barriera al vapore. Il fattore µ e lo spessore determinano lo spessore equivalente d’aria Sd; giunti e discontinuità rendono inoltre il piano diverso da una membrana continua.

La posizione dell’isolante cambia il profilo termoigrometrico. In pareti, coperture e celle fredde si valuta il rischio di condensazione con condizioni interne ed esterne reali. Aggiungere XPS sul lato interno senza calcolo può raffreddare il supporto e concentrare umidità nei nodi.

Reazione al fuoco e protezione

La reazione al fuoco dichiarata si legge nella DoP e vale per le condizioni di prova. Il polistirene è un materiale organico combustibile: rivestimenti, compartimentazioni e dettagli del sistema devono limitarne esposizione e propagazione secondo progetto. Una lastra protetta nel terreno non ha lo stesso scenario di una lasciata a vista in un locale.

Durante deposito e posa si mantiene lontano da fiamme, saldature e fonti di calore. La presenza di additivi ritardanti non rende il pannello incombustibile. Per facciate e coperture si seguono le regole antincendio applicabili all’edificio e al pacchetto completo.

EPD, contenuto riciclato e fine vita

La prestazione ambientale non si deduce dal solo colore o da una percentuale commerciale. Una dichiarazione ambientale di prodotto consente di confrontare impatti con unità funzionale, confini e scenari coerenti. Durata, spessore richiesto, trasporto, agente espandente, energia e possibilità di recupero concorrono al risultato.

Lastre pulite e separate possono avere circuiti di recupero; pannelli contaminati da bitume, adesivo o terra sono più difficili da riciclare. Progettare posa a secco dove tecnicamente possibile e separare gli sfridi in cantiere migliora la gestione. Il produttore va interrogato sui canali disponibili nella zona.

Dettagli esecutivi che decidono la prestazione

Raccordo tra parete e fondazione

Il passaggio verticale-orizzontale concentra impermeabilizzazione, isolamento e carichi. La lastra contro parete deve raccordarsi a quella sotto platea o al taglio termico previsto senza lasciare una fascia di calcestruzzo scoperta. Spigoli e gusce della guaina restano continui e non vengono schiacciati.

Se gli spessori differiscono, il dettaglio definisce appoggio e protezione. Un piccolo vuoto alla base può riempirsi d’acqua o terra e perdere continuità; non viene risolto spingendo il pannello durante il rinterro.

Soglie, porte e scarichi

Soglie e attacchi serramento richiedono materiali capaci di sostenere carichi senza creare ponti. L’XPS ad alta compressione può far parte del nodo, ma la verifica riguarda anche impermeabilizzazione, fissaggi, pendenze e continuità del telaio. Una vite passante modifica il percorso termico e l’acqua.

Nei tetti, scarichi e troppo-pieni devono restare ispezionabili. L’isolante viene sagomato senza ridurre la sezione idraulica; zavorra e strato separatore non devono migrare nel bocchettone. Il piano di manutenzione considera la rimozione locale delle lastre.

Carichi concentrati e strati di ripartizione

Piedini, supporti di impianti, ruote e montanti applicano pressioni molto superiori al carico medio. Una lastra con CS elevata può ancora deformarsi localmente se l’area di contatto è piccola. Piastre, massetti o solette ripartiscono il carico e vengono dimensionati per rigidezza e punzonamento.

Nel tetto carrabile si considerano ruote, frenata, giunti e temperatura; nel pavimento industriale scaffalature e macchine. Il valore medio in kN/m² non descrive questi casi. Costruttore e strutturista devono condividere dati di esercizio e creep.

Difetto Causa probabile Correzione
Giunti larghi Taglio o posa imprecisa Riposare o usare riempimento compatibile
Lastra schiacciata Classe insufficiente o appoggio puntuale Ricalcolare carico e ripartizione
Umidità dietro XPS Guaina o drenaggio difettosi Ripristinare il sistema, non sigillare la faccia
Rasatura che si stacca Superficie/sistema incompatibile Usare pannello e ciclo approvati
Bordo degradato Esposizione UV o solvente Rimuovere parte compromessa e proteggere

Costi e quantità

Calcolo delle lastre

Si misura la superficie netta e si aggiungono sfrido e pezzi speciali. Un margine del 5-10% è solo indicativo: geometrie frammentate e battenti possono richiedere di più. Numero di lastre = superficie corretta / superficie utile della lastra.

Si distinguono superficie nominale e utile degli incastri. Spessore, classe di compressione e bordo influenzano prezzo e disponibilità.

Costo del sistema

Il preventivo comprende pannelli, adesivi, tagli, protezione, drenaggio, zavorra o massetto, movimentazione e posa. Sotto fondazione, errore e sostituzione hanno un costo molto superiore alla differenza tra due classi.

La scelta economica confronta prestazione per l’impiego e durata, non solo euro al metro quadrato. Certificazioni e assistenza tecnica hanno valore nei nodi non ispezionabili.

Checklist di scelta

  • definire posizione, umidità, gelo e possibilità di ispezione;
  • calcolare resistenza termica e spessore;
  • identificare carichi permanenti, mobili e concentrati;
  • verificare CS e creep, non solo densità;
  • leggere WL, WD e gelo per l’applicazione;
  • controllare EN 13164, marcatura e DoP del codice;
  • scegliere bordo e superficie coerenti con posa e finitura;
  • verificare adesivi, guaine e solventi;
  • progettare continuità ai raccordi e ai ponti termici;
  • predisporre drenaggio e protezione meccanica;
  • proteggere da UV e fuoco secondo sistema;
  • fotografare guaina e posa prima di coprire.

Hai bisogno di un'impresa edile?

Descrivi il lavoro da realizzare: ti aiutiamo a inoltrare la richiesta a imprese edili pertinenti.

Domande frequenti sui pannelli XPS

Che differenza c’è tra XPS ed EPS?

L’XPS è estruso in una struttura continua a celle chiuse; l’EPS deriva da perle espanse. Prestazioni e impieghi vanno comunque verificati prodotto per prodotto.

L’XPS è impermeabile?

No. Assorbe poca acqua ma non sostituisce guaine e drenaggi; giunti e raccordi non costituiscono una barriera impermeabile.

Quale spessore di XPS scegliere?

Lo spessore deriva dal calcolo energetico usando λD e l’intera stratigrafia, coordinando quote e requisiti applicabili.

Che cosa significa XPS 300 kPa?

Di norma richiama la classe CS(10/Y)300 a breve termine. Non è automaticamente il carico permanente ammissibile.

Si può posare XPS sotto una platea?

Sì, solo con prodotto dichiarato idoneo e verifica di compressione, creep, appoggio e calcolo strutturale.

Si possono usare due strati di XPS?

Dipende dall’applicazione e dal sistema. Nei tetti rovesci multistrato servono prodotti e strati drenanti specificamente verificati.

Come si incolla XPS alla guaina?

Con adesivo e metodo compatibili dichiarati dai produttori, senza solventi aggressivi o perforazioni non previste.

L’XPS può restare al sole?

Solo temporaneamente. L’esposizione UV degrada la superficie; le lastre vanno protette secondo le istruzioni.

Quale bordo riduce meglio i giunti?

Battente e maschio-femmina facilitano continuità, ma non rendono il piano impermeabile e richiedono posa precisa.

XPS è adatto al cappotto?

È frequente nella zoccolatura; sulla facciata si usa soltanto il prodotto ammesso nel sistema ETICS e compatibile con rasatura e fissaggi.

Come si calcola la resistenza termica?

Per il pannello R è circa spessore in metri diviso λD. La trasmittanza finale richiede il calcolo dell’intera stratigrafia.
