L’impianto di messa a terra non è soltanto il picchetto infisso nel terreno. È un sistema che collega le masse metalliche degli apparecchi e dell’impianto a un dispersore, coordina il percorso della corrente di guasto con le protezioni e consente l’interruzione automatica dell’alimentazione prima che una tensione pericolosa persista.

Per funzionare servono tutti gli anelli della catena: dispersore, conduttore di terra, collettore principale, conduttori di protezione, collegamenti equipotenziali e interruttori correttamente scelti. Un solo componente visibile non dimostra quindi che l’impianto sia presente, continuo o efficace. Anche il pulsante TEST del salvavita controlla il dispositivo differenziale, non misura la terra.

La verifica richiede strumenti e competenza. Non bisogna aprire prese o quadri, collegare fili a tubazioni, creare ponti tra neutro e terra o provare l’impianto con lampadine e multimetri domestici. In presenza di scosse, odore di bruciato, parti metalliche in tensione o conduttori danneggiati occorre disalimentare in sicurezza la zona e chiamare un’impresa abilitata.

A che cosa serve la messa a terra

Se un difetto d’isolamento porta la fase sulla carcassa metallica di una lavatrice, la carcassa diventa una massa. Il conduttore di protezione offre un percorso alla corrente di guasto e il sistema di protezione deve interrompere l’alimentazione nei tempi previsti. Negli impianti domestici con sistema TT questa funzione è normalmente coordinata con l’interruttore differenziale.

La terra non assorbe magicamente ogni problema elettrico e non sostituisce magnetotermici, differenziali, isolamento e corretta posa. Serve principalmente alla protezione contro i contatti indiretti; contribuisce inoltre all’equipotenzialità e al funzionamento coordinato di SPD, impianti fotovoltaici, wallbox e altri sistemi quando previsti dal progetto.

Il CEI descrive l’impianto di terra negli edifici residenziali e del terziario come parte essenziale della protezione attiva contro i contatti indiretti insieme agli interruttori differenziali. Il riferimento tecnico generale è la CEI 64-8, oggi nella nona edizione in vigore dal 1° novembre 2024.

Advertisement - Pubblicità

I componenti dell’impianto di terra

Su schermi piccoli la tabella può essere fatta scorrere orizzontalmente.

Componente Funzione Dove si trova
Dispersore Realizza il contatto elettrico con il terreno Nel suolo o nelle fondazioni, secondo progetto
Conduttore di terra Collega il dispersore al collettore principale Tra punto di ispezione e nodo di terra
Collettore principale di terra Riunisce terra, protezioni ed equipotenziali In posizione accessibile e identificabile
Conduttori di protezione, PE Collegano le masse delle utenze al sistema di terra Nei circuiti, insieme ai conduttori attivi
Collegamenti equipotenziali Limitano differenze di potenziale tra elementi conduttori Su masse estranee individuate dal progettista
Protezioni coordinate Interrompono l’alimentazione in caso di guasto Nel quadro elettrico

Il dispersore può essere intenzionale, come picchetti, corde e anelli, oppure utilizzare elementi naturali idonei della costruzione secondo le condizioni normative. Nelle nuove opere la soluzione in fondazione può offrire stabilità e durata, ma deve essere progettata e posata prima che le parti diventino inaccessibili.

Il conduttore giallo-verde che arriva a una presa è il PE del circuito, non il dispersore. Deve essere continuo, avere sezione e protezione meccanica adeguate e non può essere interrotto da fusibili o comandi. Il neutro ha una funzione diversa: un ponte neutro-terra realizzato nell’abitazione può rendere pericoloso l’impianto e provocare scatti anomali.

Picchetto, corda e dispersore di fondazione

Non esiste un tipo di dispersore migliore in assoluto. La scelta dipende da resistività e stratificazione del terreno, corrosione, spazio disponibile, strutture metalliche presenti e possibilità di ispezione. Un picchetto singolo può essere insufficiente o instabile; più elementi distanziati, un anello o un dispersore di fondazione possono distribuire meglio il contatto.

Aggiungere picchetti senza conoscere tubazioni e sottoservizi è pericoloso. Anche materiali e giunzioni devono essere compatibili: la corrosione galvanica, il terreno aggressivo e connessioni non protette possono interrompere un sistema che inizialmente misurava bene. Pozzetti e punti di prova devono restare accessibili, chiusi e identificabili.

Advertisement - Pubblicità

Collettore di terra e collegamenti equipotenziali

Il collettore principale è il nodo in cui convergono il conduttore di terra, i PE e i collegamenti equipotenziali principali. Deve consentire controlli e misure senza creare connessioni improvvisate. In condominio il sistema comune deve essere coordinato per l’intero edificio: un dispersore autonomo realizzato dal singolo appartamento non è una scorciatoia corretta.

Tubazioni metalliche di acqua o gas non devono essere usate come dispersori. Se costituiscono masse estranee possono richiedere un collegamento equipotenziale, ma questa valutazione riguarda il loro comportamento elettrico e la configurazione dell’edificio. Sostituire una tratta metallica con materiale plastico può inoltre cambiare la continuità e va considerato durante i lavori.

Bagni, locali tecnici, piscine, cantieri e ambienti particolari hanno prescrizioni specifiche. Collegare indiscriminatamente qualunque elemento metallico è sbagliato quanto omettere i collegamenti necessari: la decisione deriva dal progetto e dalle misure.

Resistenza di terra: non esiste un valore universale

La domanda “quanti ohm deve avere la terra?” non ha una risposta unica. Nei comuni sistemi TT la condizione di protezione con interruzione automatica è espressa dalla relazione:

RA × IΔn ≤ 50 V

dove RA comprende la resistenza del dispersore e del conduttore di protezione delle masse, IΔn è la corrente differenziale nominale del dispositivo e 50 V è il limite convenzionale ordinario. In ambienti e condizioni particolari possono valere limiti diversi.

Con un differenziale da 30 mA la sola divisione matematica restituisce circa 1.667 ohm, ma non è un obiettivo progettuale né la prova che una terra con quel valore sia buona. Occorre considerare affidabilità delle connessioni, variazioni stagionali, tempi reali d’intervento, tensioni di contatto, protezioni a monte, selettività e margine nel tempo. Il tecnico deve valutare l’intero sistema, non inseguire un numero isolato.

I valori sono esempi matematici della relazione, non valori consigliati di progetto.

Differenziale RA risultante da 50 V / IΔn Perché non basta
30 mA 1.667 Ω circa Non dimostra continuità, stabilità o intervento effettivo
100 mA 500 Ω Vanno verificati coordinamento e funzione del dispositivo
300 mA 167 Ω circa Non sostituisce le protezioni addizionali richieste sui circuiti
Advertisement - Pubblicità

Perché la misura cambia con terreno e stagione

La resistività del terreno varia con composizione, umidità, temperatura e profondità. Un terreno secco o gelato può offrire condizioni peggiori rispetto allo stesso terreno umido; per questo una misura favorevole in un solo momento non cancella difetti costruttivi o giunzioni deteriorate.

Versare sale o acqua nel pozzetto per migliorare temporaneamente il risultato non è una riparazione. Può accelerare la corrosione, falsare la misura e non garantisce stabilità. Se il valore non è adeguato, il professionista valuta geometria, numero e profondità dei dispersori, terreno, collegamenti e coordinamento delle protezioni.

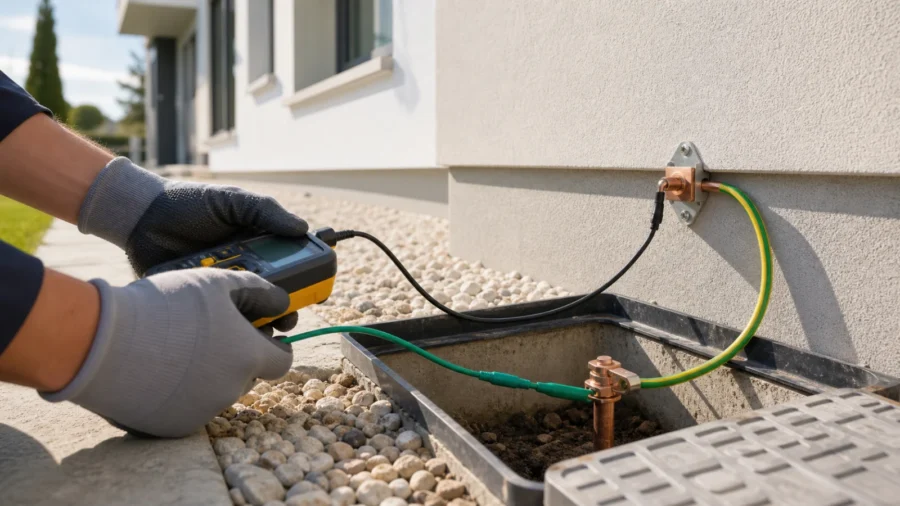

Come si verifica correttamente l’impianto

Una verifica completa parte dai documenti e dall’esame a vista, poi prosegue con prove strumentali. La Parte 6 della CEI 64-8 comprende verifiche iniziali e periodiche; la nona edizione ha aggiornato il quadro tecnico e contiene anche un esempio informativo dei collegamenti dell’impianto di terra.

Le prove effettive dipendono dal sistema elettrico e dall’impianto esaminato.

Controllo Che cosa accerta Strumento o metodo
Esame a vista Identificazione, corrosione, sezioni, accessibilità e danni Ispezione e documentazione
Continuità di PE ed equipotenziali Presenza del percorso di protezione fino alle masse Misuratore di continuità idoneo
Resistenza di terra Prestazione del dispersore nelle condizioni di prova Metodo voltamperometrico o metodi compatibili col caso
Anello di guasto Condizioni per l’interruzione automatica Misura dell’impedenza, dove applicabile
Prova dei differenziali Corrente e tempo reali d’intervento Tester RCD
Isolamento Eventuali dispersioni e degrado dei circuiti Misuratore di isolamento

Un tester da presa può segnalare alcune inversioni o l’assenza apparente del PE, ma non certifica la resistenza del dispersore, la continuità di tutte le masse o i tempi di intervento. Anche il multimetro comune misura tensioni, non esegue la prova dell’impianto di terra nelle condizioni richieste.

Advertisement - Pubblicità

Casa senza terra o con prese a due poli

Prese a due poli, assenza del giallo-verde, adattatori diffusi e differenziale unico molto vecchio sono segnali che richiedono un sopralluogo, ma l’età da sola non stabilisce la conformità. Il tecnico ricostruisce circuiti e protezioni, verifica se esiste un dispersore comune e misura la continuità.

Non si risolve portando un filo dalla presa a un termosifone, a una tubazione o a un picchetto improvvisato. L’adeguamento può richiedere il nuovo PE nelle canalizzazioni, il rifacimento di circuiti, il collegamento al sistema condominiale, nuovi differenziali e interventi sul dispersore. Rifare soltanto il quadro non rende automaticamente sicure le linee a valle.

Messa a terra in condominio

Negli edifici plurifamiliari l’impianto di terra è normalmente comune: dispersore, montante di protezione, collettore e collegamenti delle parti comuni formano un sistema coordinato. La verifica deve includere sia le parti comuni sia la continuità verso le unità, delimitando con precisione responsabilità e ambito dell’intervento.

Un valore misurato nel locale contatori non dimostra che il PE arrivi integro a ogni presa. Viceversa, un’anomalia nell’appartamento non implica necessariamente un difetto del dispersore comune. Amministratore, proprietario e impresa devono condividere documentazione e risultati per evitare riparazioni parziali incompatibili.

Obblighi, D.M. 37/2008 e verifiche nei luoghi di lavoro

Il D.M. 37/2008 disciplina progettazione, realizzazione e documentazione degli impianti negli edifici. Nuovi impianti, trasformazioni e ampliamenti devono essere eseguiti da imprese abilitate e accompagnati dalla dichiarazione di conformità con gli allegati previsti. Il progetto è redatto dal responsabile tecnico o, oltre le soglie dell’articolo 5, da un professionista iscritto all’albo.

Il D.P.R. 462/2001 riguarda invece gli impianti di terra collocati nei luoghi di lavoro. In tale ambito il datore di lavoro trasmette la dichiarazione secondo la procedura vigente e richiede verifiche periodiche: normalmente ogni cinque anni, ridotti a due per cantieri, locali medici e ambienti a maggior rischio in caso d’incendio o con pericolo di esplosione. Le verifiche sono effettuate da ASL/ARPA o organismi abilitati, non sostituite dalla manutenzione dell’elettricista.

Una casa usata soltanto come abitazione privata non ricade automaticamente nelle scadenze del D.P.R. 462/2001. La presenza di attività lavorativa, dipendenti, portineria o altri luoghi di lavoro richiede invece di definire il campo di applicazione con il responsabile della sicurezza. L’INAIL mette a disposizione guida e modelli per gli impianti di messa a terra.

Documenti da chiedere dopo i lavori

La consegna dovrebbe comprendere dichiarazione di conformità, relazione con tipologia dei materiali, schema dell’impianto realizzato, riferimento all’eventuale progetto e risultati delle prove pertinenti. Per interventi parziali la DiCo deve indicare l’ambito effettivo e la compatibilità con le parti preesistenti: non può certificare genericamente ciò che non è stato controllato.

Nei vecchi impianti privi di DiCo può essere ammessa una dichiarazione di rispondenza soltanto nei casi e con i requisiti previsti dal D.M. 37/2008. Non è una firma retroattiva automatica e richiede sopralluoghi e prove.

Quanto costa realizzare o verificare la messa a terra

Una verifica strumentale domestica può costare indicativamente 100-250 euro, in base a numero di circuiti, accessibilità e relazione richiesta. Un ripristino locale di collegamenti o PE può partire da 200-600 euro; realizzare o ampliare il dispersore di una casa può richiedere circa 500-1.500 euro, ma scavi, pavimentazioni, terreno difficile e sistema condominiale possono portare a importi superiori.

Sono ordini di grandezza, non tariffe. Un preventivo confrontabile deve specificare sopralluogo, prove, opere edili, dispersori e conduttori, ripristini, progetto, DiCo e rapporto di misura. Il prezzo più basso è poco significativo se non chiarisce quali masse e circuiti saranno verificati.

Errori da evitare

  • considerare il salvavita un sostituto della messa a terra;
  • usare neutro, tubazioni dell’acqua, gas o termosifoni come terra;
  • installare un picchetto senza verificare sottoservizi e coordinamento;
  • accettare un valore in ohm senza sapere come e dove è stato misurato;
  • confondere il pulsante TEST con la prova dell’impianto;
  • interrompere o scollegare il PE durante lavori fai-da-te;
  • ritenere che una nuova DiCo certifichi automaticamente tutto l’impianto esistente;
  • applicare le scadenze del D.P.R. 462/2001 a ogni abitazione o, al contrario, ignorarle in un luogo di lavoro.

Domande frequenti

Quanti ohm deve avere un impianto di terra domestico?

Non esiste un valore universale. La misura va coordinata con protezioni, sistema elettrico, condizioni del terreno e tempi di interruzione.

Il salvavita funziona senza messa a terra?

Può intervenire in alcune condizioni, ma non sostituisce il PE e il dispersore. La protezione deve essere progettata come sistema coordinato.

Il pulsante TEST verifica la terra?

No. Controlla il meccanismo differenziale tramite un circuito interno e non misura dispersore, PE o equipotenziali.

Posso usare un tubo dell’acqua come terra?

No. Le tubazioni non sono un dispersore sostitutivo; se sono masse estranee possono richiedere un collegamento equipotenziale progettato.

Un tester da presa certifica la messa a terra?

No. Può rilevare alcuni errori di collegamento, ma non esegue le prove necessarie a verificare efficacia e continuità dell’intero sistema.

Ogni appartamento deve avere un proprio picchetto?

Normalmente no. In condominio l’impianto di terra è comune e deve essere coordinato per edificio, montanti e unità immobiliari.

Ogni quanto va controllata la terra di casa?

Per la sola abitazione privata non c’è la periodicità generalizzata del D.P.R. 462/2001. È prudente verificare dopo modifiche, guasti, lavori o segnali anomali e secondo il piano di manutenzione.

Quando le verifiche sono biennali o quinquennali?

Nel campo del D.P.R. 462/2001 sono normalmente quinquennali e diventano biennali per cantieri, locali medici e ambienti a maggior rischio o con pericolo di esplosione.

Rifare il quadro mette a norma anche la terra?

No. Il nuovo quadro può migliorare le protezioni, ma dispersore, PE, equipotenziali e circuiti devono essere verificati separatamente.

Che documenti devo ricevere dopo l’adeguamento?

DiCo con allegati, schema e materiali, eventuale progetto e risultati delle prove pertinenti all’intervento eseguito.
