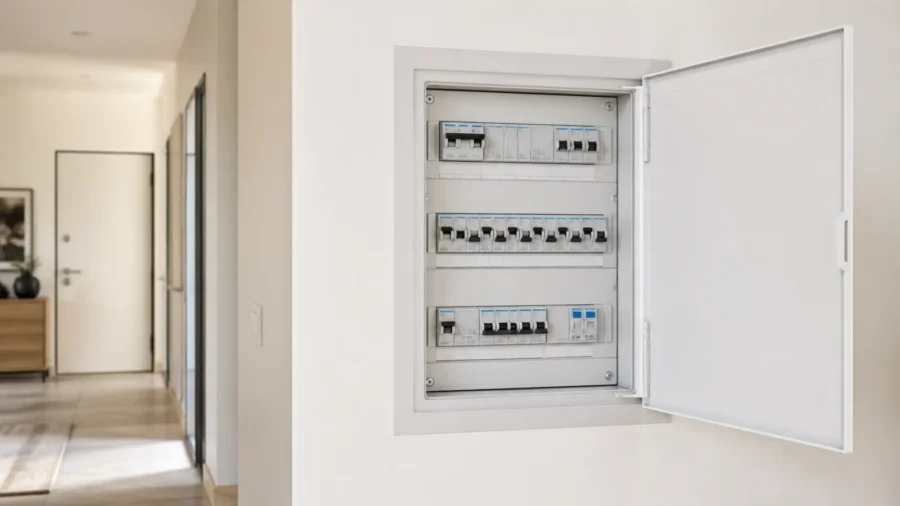

Il quadro elettrico di casa, chiamato anche centralino o quadro di unità abitativa, distribuisce l’energia ai diversi circuiti e ospita i dispositivi che devono sezionare e proteggere l’impianto. Non è una semplice scatola con un “salvavita”: dimensioni, numero di linee, interruttori differenziali, magnetotermici, scaricatori e collegamenti devono essere scelti insieme ai cavi, alla potenza disponibile e ai carichi reali dell’abitazione.

Un quadro ordinato permette di togliere alimentazione a una sola zona o utenza, limita il numero di locali che restano al buio in caso di guasto e lascia spazio per climatizzatore, piano a induzione, pompa di calore, fotovoltaico o wallbox. Un quadro troppo piccolo, con circuiti non identificati e dispositivi aggiunti senza coordinamento, rende invece difficili manutenzione, ampliamenti e ricerca dei guasti.

La progettazione e il cablaggio non sono lavori fai da te: all’interno sono presenti parti in tensione e l’apertura dell’interruttore generale non sostituisce le procedure di verifica dell’assenza di tensione. Questa guida serve a leggere uno schema e a valutare un preventivo, non a indicare collegamenti operativi.

Che cos’è il quadro elettrico e dove finisce il contatore

Il contatore appartiene alla misura e alla gestione della fornitura: registra l’energia e può interromperla quando si supera la potenza disponibile. Il quadro, installato a valle del punto di consegna, appartiene invece all’impianto dell’utente. Contiene i comandi e le protezioni delle linee interne. Il limitatore del contatore non protegge ogni cavo dell’abitazione e non sostituisce magnetotermici, differenziali e impianto di terra.

In un appartamento semplice può esserci un solo quadro principale; in una casa su più piani o con garage, piscina, fotovoltaico e locali tecnici possono servire quadri secondari. La gerarchia deve essere leggibile: dal quadro d’arrivo partono dorsali protette verso i sottoquadri, senza derivazioni casuali o circuiti che non si riescono a sezionare.

La nona edizione della Norma CEI 64-8, in vigore dal 1° novembre 2024, è il riferimento per progettazione e realizzazione degli impianti elettrici in bassa tensione. La Legge n. 186/1968 richiede materiali e impianti costruiti a regola d’arte; seguire le norme CEI applicabili è il principale criterio tecnico per dimostrarla.

Advertisement - Pubblicità

I componenti principali del centralino

Su schermi piccoli la tabella può essere fatta scorrere orizzontalmente.

Componente Funzione Che cosa non sostituisce
Involucro, porta e copriforo Racchiudono i dispositivi e impediscono il contatto con parti pericolose Non correggono un cablaggio o una dissipazione inadeguati
Interruttore generale Consente il sezionamento o comando generale secondo il progetto Non sempre incorpora protezione differenziale e sovracorrente
Magnetotermico Protegge la linea da sovraccarico e cortocircuito Non offre da solo la protezione differenziale
Differenziale Interviene quando rileva una corrente differenziale oltre la soglia prevista Se è “puro” non protegge da sovraccarico e cortocircuito
Magnetotermico-differenziale Riunisce le due protezioni in un apparecchio Non rende automaticamente corretti terra, cavi e coordinamento
SPD Limita le sovratensioni transitorie entro le condizioni di progetto Non sostituisce parafulmine, terra o protezioni contro sovracorrenti
Contattore o gestione carichi Comanda utenze o distacca carichi secondo priorità Non aumenta la potenza contrattuale e non è una protezione universale
Morsettiere e barre Distribuiscono neutro e conduttori di protezione con ordine Non possono essere sovraccaricate o assemblate senza compatibilità

I dispositivi modulari si agganciano normalmente a una guida DIN. Un “modulo” indica lo spazio standard occupato sul fronte, non la capacità elettrica: due apparecchi larghi un modulo possono avere funzioni e prestazioni molto diverse. Nel conteggio vanno inclusi anche accessori, bobine, contattori, alimentatori e moduli di riserva.

Differenza tra generale, magnetotermico e salvavita

L’interruttore generale permette di isolare il quadro o l’impianto nella configurazione prevista. Può essere un sezionatore, un interruttore automatico o un dispositivo con più funzioni: la leva più grande non identifica da sola le protezioni incorporate.

Il magnetotermico interviene per sovraccarico o cortocircuito. La sua corrente nominale non si sceglie sommando semplicemente i watt degli elettrodomestici: deve proteggere la conduttura tenendo conto di sezione, materiale, posa, temperatura, raggruppamento, lunghezza, caduta di tensione e corrente di cortocircuito.

Il differenziale, comunemente chiamato salvavita, confronta la corrente che entra e quella che ritorna. La soglia, il tipo e l’immunità ai disturbi dipendono dai circuiti serviti. Carichi con elettronica, inverter, lavatrici, climatizzatori, induzione, fotovoltaico o ricarica dei veicoli possono richiedere tipi e coordinamenti specifici. Usare ovunque lo stesso differenziale senza analizzare i carichi può causare scatti intempestivi oppure una protezione non adatta.

Advertisement - Pubblicità

Perché servono più circuiti e più differenziali

Un unico interruttore per tutta la casa non permette di adattare la protezione alle diverse linee. In un impianto moderno si separano almeno illuminazione e prese e si valutano circuiti dedicati per apparecchi fissi o potenti: cucina, forno, induzione, lavatrice, asciugatrice, climatizzazione, pompa di calore, boiler, wallbox, locali esterni e altri carichi previsti dal progetto.

La protezione differenziale deve essere distribuita in modo da garantire continuità di servizio. Negli impianti residenziali nuovi il Capitolo 37 della CEI 64-8 richiede la ripartizione su almeno due interruttori differenziali. “Due salvavita” è però soltanto il punto di partenza: un’abitazione elettrificata può beneficiare di più magnetotermici-differenziali, così il guasto di una singola utenza non spegne frigorifero, illuminazione e sistemi di sicurezza.

La suddivisione deve evitare anche falsi raggruppamenti. Scrivere “prese” su una leva che alimenta cucina, bagno, garage e climatizzatore non rende il circuito selettivo. Etichette e schema devono corrispondere ai cavi reali e vanno verificati durante le prove finali.

Come si dimensiona il quadro elettrico di casa

Il dimensionamento parte dall’impianto, non dalla misura della nicchia già murata. Il tecnico elenca circuiti presenti e futuri, sceglie le protezioni, conta i moduli, verifica la potenza dissipata dagli apparecchi e seleziona un involucro idoneo per installazione, temperatura, grado di protezione e accessibilità.

Per nuovi impianti e rifacimenti completi residenziali, la CEI 64-8 prevede nel quadro uno spazio libero del 30%, con almeno due moduli disponibili. Il 30% va considerato rispetto alla capacità del quadro, non aggiungendo frettolosamente il 30% ai soli moduli occupati. Se il progetto usa 24 moduli, un involucro da 36 ne lascia 12 liberi, cioè un terzo della capacità. Anche quando l’obbligo prestazionale non si applica a una modifica limitata di un vecchio impianto, lasciare riserva evita di dover sostituire subito il centralino.

Il numero di moduli non basta. Un quadro affollato può scaldarsi eccessivamente anche se ogni apparecchio entra fisicamente. Il costruttore dell’involucro indica potenza dissipabile e condizioni di montaggio; il progetto considera contemporaneità, correnti, temperatura e disposizione dei dispositivi. Copriforo, serraggio, pettini e collegamenti devono appartenere a sistemi compatibili.

Esempio orientativo: lo schema effettivo dipende dai carichi e dalle verifiche.

Voce da conteggiare Esempio di funzione Impatto sul quadro
Generale e SPD Sezionamento e protezione dalle sovratensioni quando prevista Moduli, collegamento a terra e coordinamento
Gruppi differenziali Separazione tra zone o famiglie di carichi Più continuità, ma maggior spazio
Circuiti ordinari Luci, prese zona giorno e notte Un interruttore per ogni linea progettata
Linee dedicate Forno, induzione, clima, lavatrice, pompa di calore Protezioni scelte sul singolo circuito
Espansioni Fotovoltaico, accumulo, wallbox, domotica Riserva reale e possibili quadri secondari
Accessori Contattori, relè, alimentatori, gestione carichi Moduli e dissipazione spesso dimenticati
Advertisement - Pubblicità

Potenza da 3, 4,5 o 6 kW: che cosa cambia

La potenza impegnata del contratto non coincide con la somma delle correnti nominali scritte sugli interruttori. Secondo ARERA, la maggior parte delle abitazioni ha ancora 3 kW impegnati e il contatore rende normalmente disponibile il 10% in più. Il cliente può scegliere taglie più fitte, ma aumentare la potenza non rende automaticamente adeguati montante, quadro e circuiti.

Negli impianti residenziali nuovi, salvo impedimenti strutturali negli edifici esistenti, montante e interruttore generale devono essere predisposti per una potenza contrattualmente impegnabile di almeno 6 kW. Non significa che ogni famiglia debba pagare un contratto da 6 kW: significa evitare che l’infrastruttura principale debba essere rifatta al primo aumento.

Se il contatore scatta quando funzionano insieme forno e induzione, prima di aumentare la potenza bisogna capire chi apre il circuito: limitatore del contatore, generale, magnetotermico o differenziale. Un sistema di gestione dei carichi può distaccare utenze non prioritarie, ma non risolve cavi sottodimensionati o protezioni errate.

Schema unifilare: come leggerlo senza improvvisare collegamenti

Lo schema unifilare rappresenta con una sola linea il percorso funzionale dell’energia. In forma semplificata può essere letto così:

Contatore → montante → dispositivo generale → eventuale SPD → gruppi differenziali → protezioni dei circuiti → linee e utenze.

Non è uno schema di cablaggio universale. Posizione di SPD, protezioni, barre e dispositivi dipende dal sistema di distribuzione, dalla terra, dalle caratteristiche della fornitura, dalle correnti di cortocircuito e dal coordinamento scelto. Lo schema consegnato deve indicare almeno dispositivi, correnti nominali, caratteristiche essenziali, circuiti serviti e sezione delle linee, con corrispondenza alle etichette sul quadro.

Una fotografia non sostituisce lo schema: due quadri visivamente identici possono avere collegamenti e protezioni differenti. Allo stesso modo, copiare uno schema trovato online può essere pericoloso se cambia anche un solo dato dell’impianto.

Advertisement - Pubblicità

SPD e protezione dalle sovratensioni

Lo scaricatore di sovratensione, o SPD, limita gli impulsi che possono raggiungere apparecchi e isolamento. La necessità e il tipo derivano dalla valutazione prevista dalla CEI 64-8, dalla linea di alimentazione, dalla presenza di un sistema di protezione contro i fulmini, dalle conseguenze del guasto e dagli impianti collegati.

Non basta inserire un modulo nello spazio libero. L’efficacia dipende da collegamenti corti, conduttore di protezione, coordinamento con altri SPD e protezioni di back-up. In presenza di fotovoltaico esistono inoltre lati in corrente alternata e continua con esigenze diverse. Un SPD con indicatore di fine vita va controllato e sostituito quando richiesto.

Dove posizionare il quadro

Il quadro principale deve essere accessibile, riconoscibile e raggiungibile senza spostare mobili pesanti. La posizione vicino all’ingresso è frequente perché consente di agire rapidamente, ma il progetto deve considerare percorso del montante, ambienti particolari, umidità, urti, temperatura, accessibilità per persone con esigenze specifiche e possibilità di aprire la porta.

Nasconderlo dietro un rivestimento privo di accesso, in un armadio stipato o sopra una sorgente di calore ostacola manovra e dissipazione. Nei bagni, all’esterno, in autorimessa o in locali tecnici valgono condizioni ambientali e gradi di protezione specifici. Non esiste quindi un’altezza universale da copiare senza valutare edificio e utilizzatori.

Quando rifare o ampliare il centralino

Una leva che scatta non dimostra da sola che il quadro sia da sostituire: può esserci un guasto a valle. Sono invece segnali da verificare annerimenti, odore di materiale surriscaldato, ronzii nuovi, involucro deformato, parti mancanti, conduttori visibili, morsetti ossidati, dispositivi molto datati, assenza di etichette o impossibilità di isolare i circuiti.

L’ampliamento è spesso necessario quando si aggiungono carichi importanti. Piano a induzione, climatizzatore, pompa di calore, fotovoltaico e wallbox non si collegano a “un interruttore libero” senza controllare potenza, linea, terra, protezioni e selettività. Se lo spazio o la dissipazione non bastano, è più corretto sostituire l’involucro o progettare un sottoquadro.

Documenti, progetto e dichiarazione di conformità

Il D.M. 37/2008 richiede che installazione, trasformazione e ampliamento siano affidati a imprese abilitate. Per tutte le opere serve un progetto; cambia il soggetto che lo redige. Nelle abitazioni il progetto di un professionista iscritto è richiesto, tra gli altri casi, quando la potenza impegnata supera 6 kW o la superficie oltrepassa 400 m²; sotto le soglie può redigerlo il responsabile tecnico dell’impresa, salvo altre condizioni che impongano il professionista.

Al termine l’impresa rilascia la dichiarazione di conformità con gli allegati obbligatori. Il rifacimento del quadro o l’aggiunta di circuiti non “certifica” automaticamente tutte le parti preesistenti: la DiCo deve descrivere l’ambito dell’intervento e la compatibilità con ciò che resta. Devono essere consegnati schema, relazione sui materiali, riferimenti dell’impresa ed eventuale progetto.

Quanto costa un quadro elettrico domestico

Il costo non dipende soltanto dal numero di moduli. Un piccolo rifacimento con pochi circuiti può partire da alcune centinaia di euro; un quadro da 24 o 36 moduli con più differenziali, SPD, linee dedicate, verifiche e documentazione può superare 1.000-2.000 euro. Sistemi con gestione carichi, riarmo controllato, fotovoltaico, pompa di calore o wallbox possono costare di più.

Sono valori orientativi, non un tariffario. Il preventivo dovrebbe distinguere involucro, dispositivi con sigle e prestazioni, cablaggio, adeguamento delle linee, opere murarie, misure strumentali, progetto, dichiarazione e smaltimento. Un prezzo molto basso può escludere ricerca dei circuiti, prove, etichette e documenti.

Le fasce cambiano con città, apparecchi e stato dell’impianto.

Intervento Ordine di grandezza indicativo Variabili principali
Sostituzione semplice di piccolo centralino Circa 400-800 euro Numero circuiti, riuso linee, prove e opere murarie
Quadro domestico articolato 24-36 moduli Circa 800-2.000 euro Differenziali, SPD, dispositivi dedicati, cablaggio e documenti
Quadro con gestione e nuovi carichi Da circa 1.500 euro in su Induzione, clima, pompa di calore, wallbox, fotovoltaico e sottoquadri

Errori frequenti

  • confondere il contatore con la protezione dell’impianto interno;
  • scegliere magnetotermici solo in base alla potenza degli elettrodomestici;
  • usare un solo differenziale per tutta la casa;
  • riempire tutti i moduli senza riserva e senza verifica termica;
  • aggiungere induzione, clima o wallbox su linee non verificate;
  • non identificare circuiti e neutri corrispondenti;
  • considerare l’SPD un sostituto della messa a terra;
  • accettare una DiCo generica che non descrive l’intervento;
  • aprire il quadro o serrare morsetti senza competenza e procedure di sicurezza.

Domande frequenti

Quanti moduli deve avere il quadro elettrico di casa?

Dipende dai circuiti e dagli accessori. Nei nuovi impianti residenziali va lasciato il 30% di spazio libero, con almeno due moduli, oltre alla verifica della dissipazione.

È obbligatorio avere due salvavita?

Nei nuovi impianti residenziali la protezione differenziale va ripartita su almeno due interruttori. Il numero adeguato può essere superiore in base a carichi e continuità richiesta.

Il magnetotermico è uguale al differenziale?

No. Il magnetotermico protegge da sovraccarico e cortocircuito; il differenziale rileva correnti differenziali. Un apparecchio combinato svolge entrambe le funzioni.

Con un contatore da 3 kW serve un quadro da 6 kW?

Negli impianti residenziali nuovi montante e generale sono predisposti per almeno 6 kW, salvo impedimenti strutturali. Ciò non obbliga ad avere un contratto da 6 kW.

Posso aumentare la potenza senza modificare il quadro?

Solo se montante, generale, quadro e linee risultano già idonei. La variazione contrattuale non adegua fisicamente l’impianto.

L’SPD è sempre obbligatorio?

La necessità deriva dalla valutazione prevista dalla CEI 64-8 e dalle caratteristiche dell’impianto. Non va deciso soltanto in base alla frequenza percepita dei temporali.

Si può mettere il quadro dietro un mobile?

Deve restare accessibile e manovrabile. Un mobile fisso o stipato può ostacolare intervento, ventilazione e manutenzione.

Rifare il quadro rende a norma tutto il vecchio impianto?

No. Migliora la parte interessata, ma cavi, terra, prese e linee preesistenti devono essere verificati. La dichiarazione descrive l’ambito effettivo dei lavori.

Serve la dichiarazione di conformità per sostituire il quadro?

Sì quando l’intervento costituisce rifacimento, trasformazione o ampliamento dell’impianto; l’impresa abilitata deve consegnare DiCo e allegati relativi alle opere.

Ogni quanto va controllato il quadro?

Non esiste una scadenza domestica unica. Va provato il differenziale secondo le istruzioni e serve un controllo tecnico in caso di anomalie, modifiche o impianto datato.
