Naspi e idranti antincendio sono apparecchi collegati stabilmente a una rete idrica, ma non sono due nomi dello stesso presidio. Il naspo usa una tubazione semirigida avvolta su una bobina e può essere messo in servizio senza svolgerla interamente; l’idrante a muro utilizza normalmente una tubazione flessibile appiattibile, che va distesa evitando pieghe e strozzature. Gli idranti soprasuolo o sottosuolo, invece, sono punti di presa esterni destinati soprattutto alle squadre di soccorso.

La scelta non dipende dalla comodità o dal diametro visibile nell’armadio. Deriva dalla valutazione del rischio d’incendio, dalla regola tecnica applicabile e dal progetto della rete: occorre garantire portata, pressione residua e durata nei punti idraulicamente più sfavoriti, considerando gli apparecchi che devono funzionare contemporaneamente.

Anche collocazione, accessibilità, alimentazione, protezione dal gelo, documenti e manutenzione fanno parte della prestazione.

Che cos’è una rete di idranti

Il Codice di prevenzione incendi descrive la rete di idranti come un sistema di tubazioni che alimenta uno o più apparecchi di erogazione. I componenti principali comprendono alimentazione idrica, tubazioni fisse, valvole, attacco di mandata per autopompa ed erogatori. Una rete ordinaria protegge attività dentro opere da costruzione; una rete all’aperto protegge attività esterne. La UNI 10779:2021 costituisce il riferimento tecnico nazionale per progettazione, installazione ed esercizio.

Non è un prolungamento dell’impianto sanitario né una somma di cassette rosse. L’intero percorso dell’acqua deve conservare la prestazione durante l’emergenza: disponibilità della fonte, riserva, pompe, diametri, percorso, perdite di carico, valvole e lancia vengono verificati insieme. Se la rete serve anche altri sistemi, come sprinkler, il progetto considera contemporaneità e interferenze.

Advertisement - Pubblicità

Naspo, idrante a muro e idrante esterno: differenze

Apparecchio Tubazione e uso Utilizzatore previsto Punto di forza Attenzione
Naspo antincendio Semirigida, avvolta su bobina; utilizzabile anche parzialmente srotolata Occupanti addestrati o addetti, secondo gestione dell’attività Messa in servizio semplice e tubo gestibile Portata e getto devono essere quelli di progetto, non quelli percepiti a vista
Idrante a muro Manichetta flessibile appiattibile, raccordi e lancia Addetti formati e squadre interne Prestazioni adatte a scenari più impegnativi secondo progetto La manichetta deve essere distesa senza pieghe prima dell’erogazione
Idrante soprasuolo Colonna esterna con una o più uscite Squadre antincendio e soccorritori Accesso visibile e collegamento di manichette esterne Urti, gelo, drenaggio, traffico e spazio operativo
Idrante sottosuolo Valvola in pozzetto con presa accessibile tramite chiave e colonna Personale equipaggiato Minore ingombro fuori terra Pozzetto riconoscibile, drenato, pulito e sempre apribile

La tabella orienta la lettura: la tipologia ammessa e le prestazioni restano quelle del progetto antincendio.

Naspo con tubazione semirigida

La UNI EN 671-1 specifica requisiti e prove dei naspi installati negli edifici e permanentemente collegati all’acqua. La tubazione semirigida mantiene una sezione utilizzabile mentre viene estratta e rende più intuitiva la gestione in corridoi o attività civili. Bobina, valvola, tubo, lancia e armadio costituiscono un insieme: sostituire un solo componente con un modello casuale può alterare portata, pressione o conformità.

Idrante a muro con tubazione flessibile

La UNI EN 671-2 riguarda gli apparecchi con manichetta appiattibile. Prima di aprire l’acqua la tubazione va estratta e distesa verso l’area da proteggere; curve strette, porte chiuse sopra il tubo o arredi ne riducono l’efficacia. Raccordi e lancia devono rimanere accoppiabili, integri e pronti. Una manichetta arrotolata male può nascondere abrasioni, muffa o delaminazioni.

Idranti soprasuolo e sottosuolo

Gli apparecchi esterni non sostituiscono automaticamente la protezione interna. Servono a erogare acqua attorno all’attività, alimentare le operazioni delle squadre e, nei casi progettati, realizzare protezione esterna. La UNI EN 14384 riguarda gli idranti a colonna; la UNI EN 14339 quelli sottosuolo. Distanza dall’edificio, accesso dei mezzi, irraggiamento, ostacoli e affidabilità della rete pubblica sono verifiche di progetto.

Come si decide quale presidio installare

Il Codice di prevenzione incendi considera la progettazione secondo UNI 10779 una soluzione conforme. Livello di pericolosità, protezione interna o esterna e tipo di alimentazione sono stabiliti dal progettista sulla base della valutazione del rischio. Per la protezione interna delle attività civili, come scuole, alberghi o strutture sanitarie, il Codice indica come preferibili i naspi; per le altre attività indica come preferibili gli idranti a muro. “Preferibile” non significa obbligatorio in ogni caso e non autorizza scambi in cantiere.

Attività soggetta e regola tecnica

Per le attività comprese nel D.P.R. 151/2011 si verifica la strategia antincendio, l’eventuale regola tecnica verticale e la pratica presentata. Una scuola, un’autorimessa, un deposito e un capannone non ricevono la stessa rete per analogia. La guida sulla prevenzione incendi in condominio aiuta a distinguere gli obblighi gestionali dell’edificio, ma il dimensionamento rimane specialistico.

Protezione interna ed esterna

La protezione interna consente di raggiungere le aree dell’attività con il getto, da posizioni accessibili. La protezione esterna permette di intervenire attorno al fabbricato senza dipendere dagli apparecchi interni. Non si deduce la seconda dalla presenza di una colonnina sulla strada: il Codice ammette, previa valutazione del Comando, la rete pubblica solo quando gli idranti sono vicini, il percorso è fruibile e portata e disponibilità risultano attestate.

Quando l’acqua è controindicata

La rete non va prevista in aree dove il contatto con acqua crea pericolo o controindicazioni. Materiali reattivi, impianti elettrici in condizioni particolari, metalli fusi o beni molto sensibili richiedono una strategia specifica. Ciò non significa eliminare ogni rete dall’attività: il progettista delimita gli ambiti e coordina estintori, rivelazione, compartimentazione e altri sistemi.

Componenti da leggere nel progetto

Componente Funzione Dato da controllare Errore frequente
Alimentazione Fornire acqua per portata, pressione e durata Tipo, disponibilità, autonomia, curve di pompa Assumere che l’acquedotto sia sempre sufficiente
Rete di tubazioni Trasportare la portata agli erogatori Schema, diametri, materiale, perdite, protezioni Riduzioni o derivazioni non riportate nel calcolo
Valvole Sezionare e governare parti dell’impianto Posizione normale, accessibilità, supervisione Valvola chiusa dopo una manutenzione
Armadio e apparecchio Proteggere e rendere pronto il presidio Norma di prodotto, tubo, lancia, raccordi Vetro, porta o arredi che impediscono l’uso
Attacco autopompa Consentire l’immissione d’acqua dei soccorritori Identificazione, valvole, accesso, schema Confonderlo con un idrante di erogazione
Segnalazione Rendere individuabile il presidio Visibilità, pittogramma, illuminazione Cartello nascosto o riferito a un apparecchio spostato

Portata, pressione e durata: che cosa significano

La portata è il volume d’acqua erogato nell’unità di tempo; la pressione residua è quella disponibile all’apparecchio mentre l’acqua scorre; la durata è il tempo per cui l’alimentazione deve sostenere la prestazione. Non basta leggere il manometro con tutte le lance chiuse: la pressione statica può essere alta e crollare durante l’erogazione per tubi piccoli, valvole parzialmente chiuse, filtri ostruiti o fonte insufficiente.

Apparecchi contemporanei

Il progetto stabilisce quanti erogatori si considerano in funzione insieme e con quali prestazioni. La portata totale di calcolo può essere espressa come Qtot = n × q, dove n è il numero di apparecchi contemporanei e q la portata richiesta a ciascuno. È solo l’inizio: occorre verificare la pressione al punto più sfavorito e le perdite lungo i percorsi simultanei.

Esempio di lettura, non valore normativo

Se un progetto richiede tre apparecchi contemporanei da 120 L/min, l’alimentazione deve fornire almeno 360 L/min nelle condizioni previste. Per 60 minuti il volume teorico sarebbe 21.600 litri, prima di considerare volume non utilizzabile, reintegro, altri sistemi contemporanei e margini progettuali. I numeri dell’esempio non sostituiscono i livelli e le prestazioni prescritti dalla UNI 10779 o dalla regola tecnica dell’attività.

Il punto idraulicamente più sfavorito

Non è sempre l’armadio geometricamente più lontano. Dislivello, diametri, raccordi, valvole e percorso determinano la perdita. Il calcolo considera tratti comuni e diramazioni, quota e curva caratteristica della lancia. In collaudo si confrontano valori misurati e valori di progetto con strumenti idonei, registrando configurazione delle valvole e apparecchi aperti.

Alimentazione da acquedotto, serbatoio e pompe

Un acquedotto può alimentare la rete soltanto se portata, pressione e continuità sono dimostrate secondo il progetto. Il diametro del contatore o una bolletta non costituiscono prova. Servono dati del gestore o prove attendibili nelle condizioni pertinenti; variazioni stagionali e interruzioni vanno considerate. Un disconnettore o altri componenti idraulici possono introdurre perdite di carico.

Quando si usa una riserva con gruppo di pompaggio, volume utile, reintegro, aspirazione, locali, alimentazione elettrica o motore, scarichi di prova e accessibilità sono parte del sistema. La pompa non si sceglie sommando cavalli: la curva deve incontrare il punto di lavoro richiesto. Il ricircolo di prova non deve falsare la misura né surriscaldare l’acqua.

Rete promiscua o dedicata

La UNI 10779 tratta normalmente una rete ad uso antincendio e indica il proprio campo di applicazione. Alcuni casi ammessi possono prevedere derivazioni di naspi dalla rete idrico-sanitaria secondo disposizioni specifiche, ma non costituiscono una soluzione generalizzabile. Collegamenti improvvisati rischiano di contaminare l’acqua potabile o sottrarre pressione all’emergenza.

Advertisement - Pubblicità

Disposizione e copertura degli apparecchi

La copertura non si verifica tracciando un cerchio pari alla lunghezza nominale del tubo. Si considera il percorso realmente praticabile, gli ostacoli, lo sviluppo della manichetta e la gittata efficace prevista, senza far passare il tubo attraverso zone che possono diventare inaccessibili. Scale, porte, compartimenti, macchinari e scaffalature cambiano il percorso rispetto alla planimetria vuota.

Vicino alle uscite e lungo i percorsi

Un apparecchio collocato in posizione accessibile consente all’operatore di conservare una via di ritirata. Non deve costringere ad attraversare l’incendio per raggiungerlo. La relazione fra rete e compartimentazione va coordinata: una porta tagliafuoco correttamente posata e mantenuta non deve essere bloccata dalla manichetta o dall’anta dell’armadio.

Armadio visibile e accessibile

La porta deve aprirsi completamente senza urtare arredi, bancali o veicoli. L’armadio non va usato come ripostiglio e la segnaletica deve rimanere visibile. Incasso, altezza e direzione di estrazione devono consentire l’uso senza sforzi anomali. Nelle aree aperte al pubblico si valutano protezione da urti e accesso non autorizzato senza impedire l’emergenza.

Posa delle tubazioni e protezioni

Materiale e giunzioni devono essere idonei a pressione, ambiente e regola tecnica. Le tubazioni sono ancorate e sostenute senza gravare su altri impianti; attraversamenti di pareti o compartimenti mantengono le prestazioni di resistenza al fuoco richieste. Vernice rossa e staffe ravvicinate non dimostrano da sole il corretto dimensionamento.

Gelo, corrosione e rete a secco

Tratti esposti possono gelare anche se il locale principale è riscaldato. Coibentare non genera calore e non garantisce protezione durante soste prolungate. Tracciatura, riscaldamento, ricircolo o rete a secco sono soluzioni da progettare; per le reti a secco la UNI/TS 11559 integra la UNI 10779. All’esterno si controllano drenaggio, corrosione, raggi UV sui componenti sensibili e acqua nei pozzetti.

Azioni sismiche, urti e dilatazioni

In zona sismica staffaggi, controventi, giunti e attraversamenti devono consentire alla rete di restare funzionale senza danneggiare strutture o altri impianti. In magazzino servono protezioni dove carrelli e merci possono urtare tubi o colonne. Le dilatazioni non si affidano alla flessione casuale di un raccordo filettato.

Installazione di naspi e idranti a muro

  1. Verificare elaborati, posizione, modello, orientamento e quota prima di forare.
  2. Controllare portanza della parete e sistema di fissaggio dell’armadio.
  3. Lavare la tubazione di alimentazione prima di collegare valvole e ugelli.
  4. Montare l’apparecchio senza torsioni, schiacciamenti o carichi sui raccordi.
  5. Provare apertura dell’anta, rotazione della bobina ed estrazione completa del tubo.
  6. Identificare valvole e presidio con segnaletica coerente alla planimetria.
  7. Eseguire prova di tenuta e prestazioni nelle configurazioni di progetto.
  8. Ripristinare sigillature degli attraversamenti e protezioni anticorrosive.
  9. Consegnare schemi, certificazioni, manuali, verbali e registro iniziale.

Gli impianti di protezione antincendio rientrano nel campo del D.M. 37/2008. Il progetto, l’impresa abilitata e la dichiarazione di conformità non sono formalità intercambiabili. La guida al D.M. 37/2008 e agli obblighi sugli impianti chiarisce ruoli e documenti.

Collaudo e messa in servizio

Il collaudo verifica corrispondenza al progetto, materiali, posa, tenuta e prestazioni. Si provano gli apparecchi nelle combinazioni previste, soprattutto quelli sfavoriti; si registrano portata e pressione con strumenti identificati. Si controllano valvole, allarmi o segnalazioni, pompe, riserva, attacco autopompa e accessibilità. Una foto del manometro senza indicare punto, portata e configurazione non è un verbale utile.

Controllo iniziale Evidenza da conservare Esito non accettabile
Conformità al progetto Elaborati as-built e lista componenti Armadi spostati o diametri variati senza verifica
Tenuta della rete Verbale con pressione, durata e condizioni Perdite, cali non spiegati o giunti bagnati
Prestazione idraulica Portate e pressioni agli apparecchi sfavoriti Solo pressione statica a rete chiusa
Alimentazione Prova pompe, riserva o dati acquedotto Fonte non disponibile per la durata richiesta
Funzionalità apparecchi Prova di apertura, svolgimento, getto e riavvolgimento Tubo strozzato, lancia bloccata o bobina frenata
Documenti DiCo, progetto, manuali, verbali e registro Solo fattura o dichiarazione generica

La dichiarazione di conformità con i suoi allegati descrive l’intervento dell’impresa, ma non sostituisce la futura manutenzione né una pratica di prevenzione incendi eventualmente necessaria.

Uso in emergenza e limiti operativi

Naspi e idranti consentono un primo intervento, non trasformano ogni occupante in vigile del fuoco. L’azione deve essere compatibile con formazione, piano di emergenza, dimensioni dell’incendio, fumo e via di fuga. Prima vengono allarme ed evacuazione secondo le procedure. Se il fumo compromette la visibilità, l’incendio cresce o l’acqua è controindicata, non si insiste.

Un naspo si porta verso il focolaio mantenendo alle spalle un percorso sicuro e si regola la lancia secondo addestramento. Con l’idrante a muro è normalmente necessario distendere la manichetta prima della messa in pressione; il rinculo e il peso del tubo pieno richiedono gestione adeguata. Le prove formative non devono scaricare acqua in luoghi non predisposti o alterare l’impianto.

Advertisement - Pubblicità

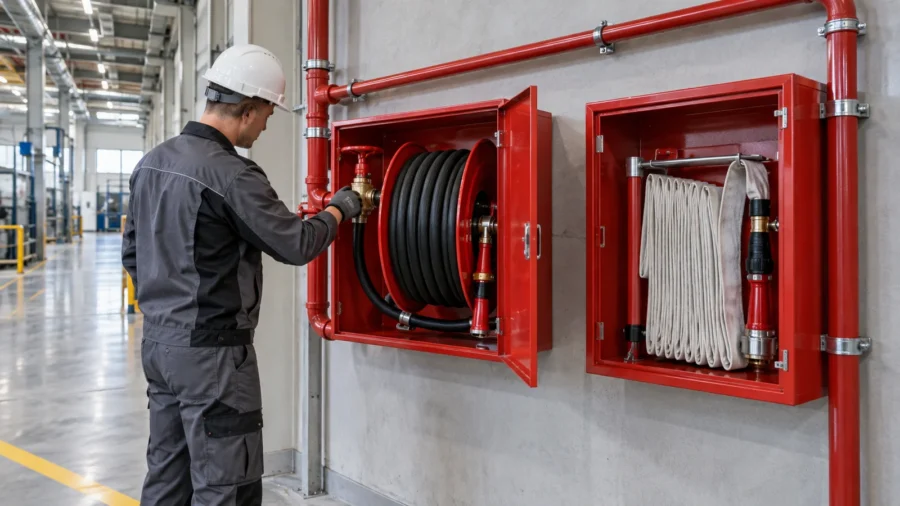

Sorveglianza, controllo periodico e manutenzione

La sorveglianza interna verifica con frequenza stabilita dalla gestione antincendio che il presidio sia presente, segnalato, accessibile, apparentemente integro e non manomesso. Non comprende smontaggi o prove tecniche. Il controllo periodico e la manutenzione seguono D.M. 1 settembre 2021, norme applicabili, manuali e piano dell’impianto, con registrazione delle attività.

Controllo annuale e prova delle tubazioni

La UNI EN 671-3 disciplina controllo e manutenzione di naspi e idranti a muro. Prevede un’ispezione da parte di persona competente a intervalli non superiori a un anno e una prova alla massima pressione di esercizio per tutte le tubazioni con cadenza quinquennale. Queste scadenze non autorizzano a ignorare anomalie emerse tra due visite né sostituiscono frequenze più restrittive del progetto o del fabbricante.

Tecnico manutentore qualificato: data da controllare

Il D.M. 1 settembre 2021 ha introdotto la qualifica dei manutentori. Alla data di aggiornamento di questa guida, 16 settembre 2026, l’efficacia delle disposizioni dell’articolo 4 è fissata al 25 settembre 2026 dal D.M. 15 luglio 2025. Prima di affidare o rinnovare il servizio è prudente verificare sul portale dei Vigili del fuoco eventuali ulteriori modifiche e la qualifica riferita allo specifico presidio.

Registro dei controlli

Il registro riporta data, apparecchio identificabile, attività, esito, anomalie, ricambi, ripristino e operatore. Una semplice etichetta “controllato” non permette di ricostruire una valvola trovata chiusa o un tubo sostituito. Planimetria e codici degli apparecchi devono coincidere con quelli usati nel contratto e nei verbali.

Difetti frequenti e priorità di intervento

Difetto Effetto possibile Azione Ripristino da verificare
Valvola di linea chiusa Intero ramo senza acqua Gestire subito fuori servizio e indagare la causa Posizione normale, sigillo/supervisione e prova
Manichetta screpolata o delaminata Perdita o rottura in pressione Non affidarsi alla sola apparenza esterna Sostituzione/prova prevista e registrazione
Bobina dura o tubo schiacciato Naspo non estraibile o portata ridotta Revisionare meccanismo e percorso Rotazione, estrazione e getto regolari
Lancia ostruita o bloccata Getto assente o non regolabile Pulizia o sostituzione compatibile Funzioni e curva idraulica previste
Armadio ostruito Ritardo nell’accesso Rimuovere materiali e ridefinire area libera Apertura completa e segnaletica visibile
Pressione dinamica insufficiente Getto inefficace al punto sfavorito Diagnosi di fonte, pompe, valvole e perdite Prova simultanea conforme al progetto
Idrante esterno urtato o allagato Valvola o attacco inutilizzabili Mettere in sicurezza e riparare Tenuta, drenaggio, protezione e accesso

Come leggere un preventivo

Un preventivo per una nuova rete separa progettazione e calcolo, fonte idrica, riserva e pompe, tubazioni, valvole, attacco autopompa, apparecchi, opere murarie, sigillature, elettrico, prove, documenti e manutenzione iniziale. Il prezzo “a punto idrante” è insufficiente se non chiarisce cosa alimenta quel punto. Nelle modifiche si aggiungono rilievo, prove della rete esistente e compatibilità dei componenti.

Per la manutenzione si chiedono numero e tipo di presidi, attività incluse, frequenze, prove strumentali, gestione dei fuori servizio, ricambi, tempi di ripristino e formato del registro. Il costo più basso può escludere prova quinquennale delle tubazioni, misura idraulica o verifica delle pompe. I ricambi devono mantenere prestazioni e conformità dell’insieme.

Caso pratico: edificio con uffici e magazzino

Un edificio misto non si risolve scegliendo un solo apparecchio per comodità. Negli uffici il progettista può preferire naspi per l’uso più gestibile; nel magazzino può indicare idranti a muro, mentre all’esterno valuta gli apparecchi per l’intervento delle squadre. Il calcolo considera contemporaneità, quota del piano più alto, percorso al punto sfavorito e possibile richiesta di protezione esterna.

Durante il sopralluogo si scopre che un armadio previsto nel corridoio è dietro una porta aperta e che un idrante esterno ricade nel futuro parcheggio. Spostare i due apparecchi “di qualche metro” non è una correzione grafica: cambia copertura, percorso e perdita di carico. Il progettista aggiorna elaborati e calcolo; l’installatore realizza e documenta; il collaudo prova la configurazione effettiva.

Checklist per proprietà, progettista e manutentore

  • valutazione del rischio e regola tecnica individuate;
  • tipologia di protezione interna ed esterna motivata;
  • naspi, idranti a muro ed esterni coerenti con progetto e norme di prodotto;
  • portata, pressione residua, durata e contemporaneità esplicitate;
  • fonte idrica e continuità documentate;
  • copertura verificata sui percorsi reali e non con soli raggi geometrici;
  • tubazioni protette da gelo, corrosione, urti e azioni sismiche pertinenti;
  • valvole accessibili e lasciate nella posizione normale;
  • armadi liberi, apribili, segnalati e numerati;
  • collaudo con misure dinamiche e configurazione registrata;
  • progetto, as-built, DiCo, manuali e verbali consegnati;
  • sorveglianza, controlli, prove e gestione dei fuori servizio organizzati.

Hai bisogno di un'impresa edile?

Descrivi il lavoro da realizzare: ti aiutiamo a inoltrare la richiesta a imprese edili pertinenti.

Domande frequenti su naspi e idranti antincendio

Qual è la differenza principale tra naspo e idrante a muro?

Il naspo usa una tubazione semirigida avvolta su bobina, utilizzabile anche senza svolgerla tutta. L’idrante a muro usa una manichetta flessibile appiattibile, da estrarre e distendere evitando pieghe prima dell’erogazione.

Il naspo può sostituire sempre l’idrante DN 45?

No. Tipologia e prestazioni derivano dalla valutazione del rischio, dalla regola tecnica e dal progetto. La preferenza del Codice per i naspi in alcune attività civili non costituisce una sostituzione automatica.

Quanta portata deve avere un naspo antincendio?

Non esiste un valore unico valido per ogni attività. Portata, pressione residua, durata e numero di apparecchi contemporanei sono fissati dal progetto secondo UNI 10779 e regola tecnica applicabile.

La pressione si controlla a impianto chiuso?

La pressione statica non dimostra la prestazione. Occorre misurare nelle condizioni di erogazione previste, agli apparecchi idraulicamente sfavoriti e con la contemporaneità di progetto.

Quanto può essere lontano l’idrante dall’area protetta?

La copertura si verifica sul percorso reale della tubazione e sulla gittata prevista, considerando porte, scale e ostacoli. Non basta tracciare un cerchio con raggio pari alla lunghezza della manichetta.

Un idrante della rete pubblica sostituisce la rete esterna privata?

Solo nei casi valutati secondo il Codice e dal Comando competente, con percorso accessibile, distanza accettabile e portata documentata dal gestore o da prove. La semplice presenza sulla strada non basta.

Ogni quanto vanno controllati naspi e idranti a muro?

La UNI EN 671-3 prevede l’ispezione da parte di persona competente a intervalli non superiori a un anno. Sorveglianza, ulteriori frequenze e interventi seguono anche gestione, progetto, manuali e D.M. 1 settembre 2021.

Ogni quanto si prova la manichetta in pressione?

La UNI EN 671-3 prevede, ogni cinque anni, che tutte le tubazioni siano sottoposte alla massima pressione di esercizio. Una perdita o un danno visibile richiedono comunque intervento immediato.

Chi può eseguire la manutenzione?

Il D.M. 1 settembre 2021 disciplina il tecnico manutentore qualificato. Al 16 settembre 2026 l’efficacia dell’obbligo di qualificazione è fissata al 25 settembre 2026; va verificata la situazione aggiornata sul portale VVF.

La dichiarazione di conformità sostituisce il collaudo?

No. DiCo, progetto, verbali di prova e documenti di prevenzione incendi hanno funzioni differenti. La dichiarazione dell’installatore non elimina le verifiche prestazionali e la manutenzione successiva.

Si può collegare il naspo alla rete dell’acqua sanitaria?

Non come regola generale. Esistono casi specificamente ammessi fuori dal campo ordinario della UNI 10779, ma compatibilità igienica, portata, pressione e continuità devono risultare dalla disciplina applicabile e dal progetto.
