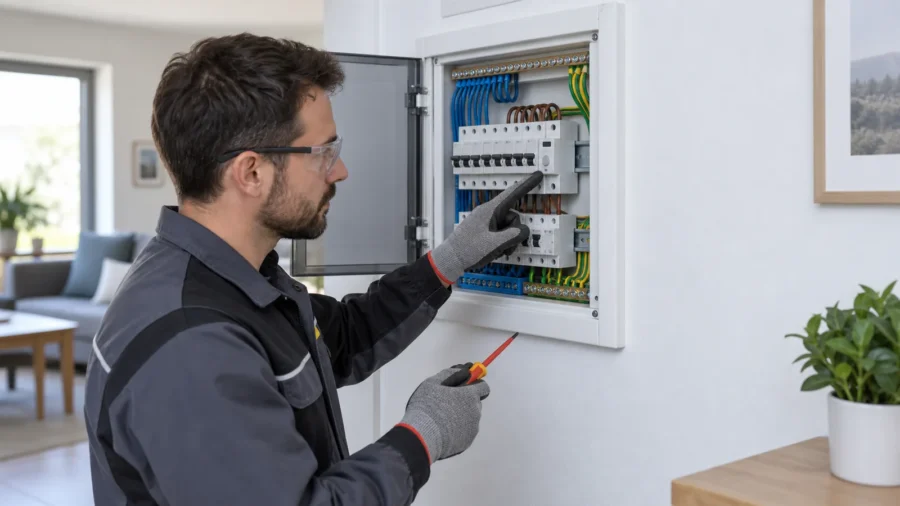

Nel quadro elettrico domestico, il magnetotermico differenziale riunisce in un solo apparecchio la protezione contro sovraccarichi, cortocircuiti e correnti di dispersione verso terra. È spesso chiamato anche RCBO, dalla sigla inglese Residual Current operated Circuit-Breaker with integral Overcurrent protection. Questa definizione, però, non basta per sceglierlo: due dispositivi entrambi da 16 A e 30 mA possono avere curve magnetiche, poteri d’interruzione, tipi differenziali, poli e comportamenti molto diversi.

Una scelta corretta parte dal circuito da proteggere, dalla sezione e dal modo di posa dei cavi, dalla corrente di impiego, dai picchi di avviamento, dal sistema di terra e dalla corrente di cortocircuito presunta. Vanno poi considerate la continuità di servizio, la selettività con le protezioni a monte e le indicazioni del produttore dell’apparecchiatura alimentata. Il dispositivo non è quindi un “16 A universale” da sostituire copiando ciò che si legge sul frontale del vecchio interruttore.

La norma di prodotto internazionale di riferimento per gli RCBO destinati agli usi domestici e similari è la IEC 61009-1. In Italia, progettazione, posa e verifica dell’impianto in bassa tensione devono essere ricondotte alla CEI 64-8 vigente e al quadro legislativo applicabile. L’apertura del quadro e le prove strumentali spettano a personale qualificato: il lettore può imparare a riconoscere i dati, ma non deve intervenire su parti attive.

Che cos’è un magnetotermico differenziale e che cosa protegge

All’interno di un RCBO convivono tre funzioni. Lo sganciatore termico interviene quando una corrente superiore a quella ammessa persiste abbastanza a lungo da surriscaldare conduttori e componenti; lo sganciatore magnetico reagisce rapidamente alle correnti molto elevate tipiche di un cortocircuito; il blocco differenziale confronta la corrente che entra nel circuito con quella che ritorna e apre quando lo squilibrio supera le soglie previste.

Le tre protezioni rispondono a fenomeni differenti. Se un forno e un bollitore sovraccaricano una linea, lavora la parte termica. Se fase e neutro entrano in contatto a bassa impedenza, interviene la parte magnetica. Se una corrente si richiude verso terra attraverso un isolamento danneggiato, opera la parte differenziale. La semplice posizione della leva non dice quale causa abbia provocato lo scatto; alcuni modelli dispongono di indicatori dedicati, altri richiedono una diagnosi strumentale.

RCBO, magnetotermico e differenziale puro non sono sinonimi

Dispositivo Protegge da sovracorrenti Rileva dispersioni a terra Impiego tipico
Magnetotermico o MCB Sì: sovraccarico e cortocircuito No Protezione di una linea, abbinato a un differenziale a monte quando necessario
Differenziale puro o RCCB No: deve essere protetto contro le sovracorrenti Sì Protezione differenziale comune a più circuiti
Magnetotermico differenziale o RCBO Sì Sì Protezione completa e indipendente del singolo circuito

Un RCCB da 40 A non limita automaticamente un sovraccarico a 40 A: quel valore è la corrente nominale che il differenziale può portare nelle condizioni dichiarate, mentre la protezione da sovracorrente deve essere assicurata e coordinata da un altro apparecchio. Nell’RCBO le due funzioni sono integrate e coordinate secondo la norma di prodotto. Per riconoscere la configurazione reale è utile partire dallo schema dell’impianto elettrico civile, non dal solo aspetto esterno dei moduli.

Advertisement - Pubblicità

Come leggere le sigle sul frontale

Il frontale concentra molte informazioni in poco spazio. Una marcatura come “C16”, per esempio, unisce la curva di intervento magnetico C e la corrente nominale In di 16 A; non indica né la sensibilità differenziale né il potere d’interruzione. Il valore “30 mA” o “0,03 A” riguarda invece la corrente differenziale nominale IΔn. Un numero racchiuso in un rettangolo, per esempio 6000, può indicare la capacità di cortocircuito secondo la norma domestica applicabile.

Occorre controllare anche tensione, frequenza, numero di poli, schema dei morsetti, tipo differenziale identificato dal simbolo del segnale rilevabile, norma di prodotto e posizione del neutro. Le marcature variano tra serie e costruttori: prima della sostituzione servono scheda tecnica e schema esatto del codice prodotto, perché due involucri simili possono avere neutro commutato o protetto in modo diverso.

I parametri da trascrivere prima della scelta

  • In: corrente nominale, espressa in ampere, da coordinare con carico e portata del cavo;
  • curva B, C o D: fascia di intervento istantaneo della parte magnetica;
  • IΔn: corrente differenziale nominale, per esempio 30 mA;
  • tipo AC, A, F o B: forme d’onda residue che il dispositivo è in grado di rilevare;
  • poli e schema: conduttori interrotti, eventuale polo protetto e posizione del neutro;
  • capacità di cortocircuito: valore da confrontare con il guasto presunto nel punto;
  • tensione e frequenza: compatibilità con rete e applicazione;
  • eventuale ritardo o selettività: da coordinare con i dispositivi a valle.

Corrente nominale: perché non si sceglie dai kilowatt del contatore

La corrente nominale dell’interruttore non coincide automaticamente con quella del contratto di fornitura. Ogni circuito ha una propria corrente di impiego Ib e conduttori con portata Iz determinata da sezione, materiale, isolamento, temperatura, raggruppamento e modo di posa. Nella progettazione ordinaria si verifica che la corrente di impiego non superi la corrente nominale della protezione e che quest’ultima non superi la portata corretta del cavo. Vanno inoltre verificate le condizioni di intervento in sovraccarico, la caduta di tensione e la protezione dal cortocircuito.

Montare un C20 al posto di un C16 perché “scatta spesso” può eliminare il sintomo lasciando il cavo esposto a sovraccarico. Al contrario, abbassare troppo la taglia può generare aperture regolari durante il normale impiego. Se la linea alimenta un carico fisso, il dato di targa è solo l’inizio: contano rendimento, fattore di potenza, regime di servizio e correnti transitorie.

Un esempio di coordinamento, non una misura universale

Immaginiamo un utilizzatore monofase che assorba stabilmente 12 A e un cavo la cui portata corretta, dopo tutte le riduzioni, sia 18 A. Un dispositivo da 16 A potrebbe rispettare la relazione di base 12 ≤ 16 ≤ 18 A. Questo non basta ancora: il tecnico deve verificare energia passante, lunghezza e impedenza della linea, caduta di tensione, tempo di disconnessione, picco di avviamento e prescrizioni del carico. La sezione nominale del cavo, presa da sola, non consente di concludere.

Per capire se protezioni, sezionamenti e circuiti corrispondano ai documenti disponibili è utile partire dalla dichiarazione di conformità dell’impianto elettrico e dai relativi allegati. In assenza di schema, il rilievo deve essere eseguito senza affidarsi ai nomi scritti a penna sul quadro.

Curve B, C e D: che cosa cambia davvero

La curva descrive il comportamento tempo-corrente. La parte termica tollera per un certo tempo sovracorrenti moderate, mentre la parte magnetica apre rapidamente oltre un multiplo di In. Per gli interruttori modulari ricondotti alla IEC/EN 60898-1, le fasce comunemente indicate sono 3–5 In per B, 5–10 In per C e 10–20 In per D; alcune famiglie dichiarano limiti specifici diversi, perciò prevalgono norma applicabile e curva ufficiale del prodotto.

Curva Fascia magnetica indicativa Carichi da valutare Attenzione principale
B 3–5 × In Carichi con spunti contenuti; linee nelle quali serve una soglia magnetica più bassa Può intervenire con picchi simultanei di alimentatori o motori
C 5–10 × In Distribuzione generale e carichi con spunto moderato Va verificata la corrente di guasto minima a fondo linea
D 10–20 × In secondo prodotto/norma Trasformatori, motori o carichi con spunti elevati documentati Non è una cura generica agli scatti: richiede una corrente di guasto sufficiente e calcoli specifici

Una curva più “lenta” nella zona magnetica non rende l’impianto più potente. Aumenta il picco tollerato prima dell’apertura istantanea e, proprio per questo, può richiedere un’impedenza dell’anello di guasto più bassa per garantire la disconnessione nei tempi prescritti. Su una linea lunga o con corrente di guasto ridotta, passare da B a C o D può peggiorare la protezione. La decisione deriva dal confronto tra curva completa, spunto misurato o dichiarato e condizioni del circuito.

Gli spunti non riguardano solo i motori

Motori, trasformatori, compressori e saldatrici possono richiedere correnti iniziali elevate, ma anche gruppi di alimentatori LED, dispositivi elettronici e condensatori di ingresso generano picchi molto brevi. Il numero di apparecchi accesi contemporaneamente, la durata del transitorio e l’istante di inserzione possono determinare uno scatto occasionale. Il progettista può distribuire i carichi, adottare comandi adatti o scegliere una protezione compatibile; non dovrebbe aumentare curva o taglia alla cieca.

Potere d’interruzione: 4,5, 6 o 10 kA non sono “potenza disponibile”

Il potere d’interruzione esprime la capacità dell’interruttore di aprire in sicurezza una corrente di cortocircuito entro le condizioni di prova dichiarate. Non è la corrente che l’impianto consumerà né quella che farà scattare il magnetico. Un apparecchio marcato 6000 è normalmente associato a 6.000 A nella pertinente prova di cortocircuito; deve essere idoneo alla corrente presunta nel punto in cui viene installato.

La corrente di cortocircuito tende a essere più alta vicino al punto di consegna e diminuisce con l’impedenza di cavi e connessioni, ma non va stimata a occhio dalla distanza dal contatore. Si calcola dai dati della rete o si misura con strumentazione adatta. Se il valore presunto supera la capacità dell’interruttore, l’apertura può non essere sicura. L’eventuale protezione di back-up fornita da un dispositivo a monte è valida solo nelle combinazioni e nei limiti dichiarati dalle tabelle del costruttore.

Icn, Icu e Ics: sigle riferite a contesti normativi differenti

Per gli apparecchi domestici secondo IEC/EN 60898-1 si incontra la capacità nominale di cortocircuito Icn. Negli interruttori ricondotti alla IEC 60947-2, destinati a impieghi e condizioni gestiti da persone istruite o qualificate, sono centrali Icu, capacità ultima, e Ics, capacità di servizio espressa anche in rapporto a Icu. Non è corretto confrontare numeri letti da norme diverse come se fossero intercambiabili.

L’RCBO domestico segue la IEC 61009-1 e riporta le marcature previste per quella famiglia. La scheda tecnica spiega il valore assegnato, l’eventuale coordinamento con fusibili o interruttori a monte e le condizioni di prova. Nel dubbio occorre identificare esattamente codice e standard, non dedurre il dato da un simbolo simile visto online.

Tipo differenziale AC, A, F e B

La lettera della curva magnetica e il tipo differenziale sono due dati indipendenti. “C16 tipo A” significa, per esempio, curva magnetica C, corrente nominale 16 A e capacità differenziale di rilevare le forme d’onda previste per il tipo A. La scelta del tipo dipende dalle correnti residue che il carico può generare; elettronica di potenza, inverter e convertitori possono produrre componenti pulsanti, multifrequenza o continue non gestite allo stesso modo da ogni RCD.

Tipo Correnti residue riconosciute in sintesi Applicazioni da valutare Limite pratico
AC Sinusoidali alternate Carichi semplici senza elettronica, dove ammesso dal progetto e dalle regole applicabili Non copre le forme d’onda tipiche di molti apparecchi moderni
A Alternate e continue pulsanti previste dalla norma Molti circuiti domestici con elettronica monofase Non equivale a F o B e non rileva ogni possibile componente continua
F Forme del tipo A e ulteriori componenti composite/multifrequenza definite dalla norma Alcuni azionamenti monofase, lavatrici, climatizzazione o pompe di calore secondo produttore Va verificata la compatibilità specifica del carico
B Include anche correnti residue continue lisce e altre forme previste Applicazioni con convertitori, fotovoltaico, ricarica o azionamenti quando richiesto Costo e campo d’impiego maggiori non sostituiscono il coordinamento

Il tipo AC non dovrebbe essere scelto solo perché costa meno, così come il tipo B non è automaticamente la soluzione migliore per qualunque circuito elettronico. Manuale dell’apparecchiatura, architettura del convertitore, eventuale rilevazione integrata di corrente continua e norme di installazione stabiliscono il tipo necessario. Per un impianto fotovoltaico, una wallbox o una pompa di calore è essenziale seguire le prescrizioni del fabbricante dell’inverter.

Che cosa significa 30 mA

IΔn = 30 mA è una sensibilità molto diffusa per la protezione addizionale delle persone nei circuiti previsti dalle regole impiantistiche. Non significa che il dispositivo apra esattamente a 30,000 mA in ogni condizione, né rende superflui il conduttore di protezione, l’impianto di messa a terra e le verifiche dei tempi di disconnessione. Valori superiori possono trovare impiego per protezione antincendio o coordinamento a monte, ma non sostituiscono la protezione addizionale dove richiesta.

Più apparecchi elettronici sullo stesso differenziale sommano le normali correnti di dispersione. Anche senza un guasto netto, la somma può avvicinarsi alla soglia di intervento e ridurre la continuità di servizio. Suddividere l’impianto su più RCBO limita l’area disalimentata e separa le dispersioni; la quantità e la ripartizione vanno progettate, non moltiplicate casualmente.

Advertisement - Pubblicità

Poli, neutro e schemi 1P+N, 2P, 3P+N e 4P

Il numero di moduli non coincide sempre con il numero di poli protetti. In molti dispositivi 1P+N la fase è protetta contro le sovracorrenti e il neutro viene sezionato; altri prodotti adottano soluzioni diverse, dichiarate dallo schema stampato sul fianco. Collegare il neutro nel morsetto sbagliato può impedire il test, alterare il rilevamento differenziale o lasciare una condizione non conforme.

Nei circuiti trifase, presenza e trattamento del neutro dipendono dal sistema e dal carico. Un RCBO quadripolare non si sceglie per il solo fatto che “ci sono quattro fili”; vanno studiati distribuzione, correnti di fase, armoniche, sezionamento e protezione. I neutri a valle di due differenziali non devono essere mescolati: un ritorno su una barra appartenente a un altro dispositivo provoca squilibrio e scatti.

Spazio nel quadro e temperatura reale

Un RCBO può occupare uno o più moduli DIN. La compattezza aiuta ad aumentare la separazione dei circuiti, ma il quadro deve conservare spazio per cablaggio, dissipazione, manutenzione ed eventuali ampliamenti. Apparecchi affiancati e caricati, temperatura interna elevata, serraggi errati e pettini non compatibili influenzano il comportamento termico. Le tabelle di declassamento e gli accessori ammessi appartengono alla specifica serie.

Selettività: far scattare solo la protezione più vicina al guasto

La selettività orizzontale si ottiene separando i circuiti: un guasto in lavatrice non dovrebbe spegnere illuminazione, frigorifero e rete dati. Un RCBO per ogni linea migliora continuità e diagnosi rispetto a un unico differenziale comune, ma richiede più spazio, costo e ordine nei neutri. Una soluzione intermedia può raggruppare carichi coerenti sotto più differenziali, con magnetotermici dedicati.

La selettività verticale riguarda dispositivi in cascata. Sul versante differenziale entrano in gioco soglia, tempo di intervento ed eventuale tipo selettivo S; sul versante delle sovracorrenti servono curve e tabelle di coordinamento. La semplice regola “a monte più ampere” non dimostra selettività. In caso di corto intenso, entrambi gli apparecchi possono iniziare ad aprire: solo i dati del produttore stabiliscono il limite entro cui uno resta chiuso.

Quando un differenziale selettivo non risolve

Un dispositivo ritardato a monte può aiutare la discriminazione, ma deve garantire i tempi di disconnessione ammessi per la porzione che protegge. Non va usato per mascherare dispersioni permanenti o un impianto di terra inadeguato. Se il salvavita scatta anche con gli apparecchi apparentemente spenti, la ricerca deve includere neutri condivisi, umidità, SPD, filtri EMC, cavi e guasti intermittenti.

Scelta per illuminazione, prese e apparecchi dedicati

Non esiste una tabella domestica valida per ogni abitazione. Illuminazione LED, prese generali, forno, piano a induzione, lavatrice, climatizzatore e pompa di calore hanno profili diversi. Un circuito luci con molti driver può avere uno spunto breve elevato pur assorbendo poco a regime; un compressore inverter può richiedere un tipo differenziale specifico senza richiedere necessariamente una curva D. Ogni linea va dimensionata come sistema.

Circuito/carico Dati da acquisire Verifica decisiva Errore da evitare
Illuminazione LED Numero e tipo di driver, spunto, comando simultaneo Curve di coordinamento produttore-driver/protezione Aumentare In senza verificare i cavi
Prese generali Sezione, posa, lunghezza, carichi plausibili Portata, caduta, guasto minimo e IΔn richiesto Considerare tutte le prese equivalenti
Forno o induzione Potenza, fasi, limitazione elettronica, manuale Linea dedicata e compatibilità differenziale Usare la potenza commerciale come unico dato
Lavatrice e climatizzazione Inverter, filtri, dispersione, spunto Tipo A/F/B prescritto e curva compatibile Sostituire il tipo A con AC
Pompa di calore, FV, ricarica EV Schema del convertitore, rilevazione DC, istruzioni Norma specifica e prescrizione del costruttore Generalizzare la scelta da un altro impianto

Negli ambienti esterni si aggiungono condizioni ambientali, lunghezze, gradi di protezione e possibili dispersioni dovute a umidità. La guida all’impianto elettrico esterno approfondisce questi aspetti. La protezione nel quadro non compensa cassette, giunti o apparecchi con grado IP inadeguato.

Come si dimensiona senza procedere per tentativi

  1. Definire carichi, contemporaneità, regime e correnti di avviamento del circuito.
  2. Determinare sistema di distribuzione e terra, conduttori, posa, lunghezza, temperatura e raggruppamenti.
  3. Coordinare corrente nominale e parte termica con portata e carico.
  4. Verificare curva magnetica, corrente di guasto minima e tempi di disconnessione.
  5. Misurare o calcolare la corrente di cortocircuito massima e scegliere capacità adeguata.
  6. Individuare tipo e sensibilità differenziale dalle forme d’onda e dalle regole applicabili.
  7. Controllare poli, neutro, tensione, frequenza, ingombro, temperatura e accessori.
  8. Verificare selettività e back-up sulle tabelle della stessa configurazione.
  9. Documentare regolazioni, identificazione del circuito e risultati delle prove.

Il progetto conta anche negli interventi apparentemente piccoli

Sostituire una protezione può modificare le condizioni di sicurezza del circuito. Nei casi previsti dalla normativa serve un progetto professionale; negli altri resta necessario l’intervento di impresa abilitata, con la documentazione richiesta dal DM 37/2008. La guida su quando è obbligatorio il progetto dell’impianto elettrico aiuta a distinguere responsabilità ed elaborati.

Hai bisogno di un'impresa edile?

Descrivi il lavoro da realizzare: ti aiutiamo a inoltrare la richiesta a imprese edili pertinenti.

Installazione e verifiche: che cosa deve controllare l’elettricista

Prima del lavoro si identificano alimentazioni e ritorni, si seziona, si impedisce il riarmo non intenzionale e si verifica l’assenza di tensione con procedure e strumenti idonei. Seguono controllo della compatibilità dei morsetti, preparazione dei conduttori, coppia di serraggio prescritta, collegamento del neutro e alimentazione dal lato consentito. Pettini, cavi flessibili, puntalini e sezioni devono rientrare nelle specifiche del produttore.

Dopo la posa non basta alzare la leva. Le verifiche includono continuità dei conduttori di protezione, isolamento, polarità, efficacia dell’interruzione automatica, impedenza dell’anello o condizioni equivalenti, prova strumentale del differenziale e prova funzionale. Esito, strumento e circuito vanno registrati nella documentazione pertinente. Per conservare affidabilità nel tempo è utile un piano di manutenzione dell’impianto elettrico.

Tasto T e prova strumentale non sono la stessa cosa

Il tasto “T” o “Test” crea internamente uno squilibrio per controllare il meccanismo nelle condizioni previste dal costruttore. Va azionato con la periodicità riportata sul dispositivo o nelle istruzioni e provoca l’interruzione del circuito. Non misura la corrente reale di intervento, il tempo, l’impianto di terra o l’impedenza del guasto; per questo non sostituisce la verifica con strumento.

Perché scatta: sovraccarico, corto o dispersione

Uno scatto dopo minuti di uso intenso può suggerire un sovraccarico o un problema termico, mentre uno scatto immediato all’accensione può dipendere da corto, spunto o dispersione. Sono solo indizi. Odore di bruciato, crepitii, annerimenti, calore anomalo o acqua vicino al quadro richiedono di non riarmare e di chiamare subito un tecnico.

La diagnosi professionale separa i rami, acquisisce la sequenza degli eventi, misura isolamento e dispersioni, controlla serraggi e carichi e verifica l’indicatore di intervento, se presente. Riarmare ripetutamente o bloccare la leva è pericoloso. Anche uno scatto casuale può segnalare un difetto che compare solo con umidità, temperatura o una particolare fase di lavoro dell’apparecchio.

Errori ricorrenti nella sostituzione

  • scegliere un amperaggio maggiore per evitare gli scatti senza verificare il cavo;
  • confondere curva C, tipo differenziale A e sensibilità 30 mA;
  • acquistare in base al numero di moduli senza leggere lo schema dei poli;
  • usare un potere d’interruzione inferiore alla corrente presunta;
  • mescolare neutri appartenenti a RCBO diversi;
  • considerare il pulsante Test una certificazione completa;
  • scegliere il tipo AC per carichi elettronici senza controllarne la compatibilità;
  • dichiarare selettività senza curve o tabelle del produttore.
Advertisement - Pubblicità

Quanto costa un magnetotermico differenziale

Il prezzo dipende da poli, ingombro, tipo differenziale, potere d’interruzione, serie, accessori e disponibilità. Per un apparecchio monofase domestico le offerte possono partire da alcune decine di euro e superare ampiamente 100–150 euro per tipi o prestazioni particolari; i dispositivi multipolari e tipo B possono costare molto di più. Il costo installato comprende rilievo, eventuali misure, modifica dei cablaggi, prove e documentazione, non solo il componente.

Un preventivo attendibile richiede fotografia e schema del quadro, dati del dispositivo esistente, circuito servito, misure disponibili e motivo dell’intervento. Se mancano spazio, barra compatibile o separazione dei neutri, il lavoro può trasformarsi in un riordino del quadro. Il dispositivo più economico è inadatto se non offre le caratteristiche necessarie; quello più costoso non corregge un progetto sbagliato.

Checklist finale prima di approvare la scelta

  • Il circuito e tutti i carichi sono identificati?
  • In è coordinata con corrente di impiego e portata corretta del cavo?
  • La curva gestisce lo spunto e assicura la disconnessione a fondo linea?
  • La capacità di cortocircuito è almeno adeguata al valore presunto nel punto?
  • Tipo differenziale e IΔn sono coerenti con carico e regole applicabili?
  • Poli, neutro, tensione e alimentazione corrispondono allo schema?
  • Selettività e back-up sono dimostrati da dati del produttore?
  • Ingombro, temperatura, morsetti e accessori sono compatibili?
  • Sono previste prove iniziali, identificazione e documentazione?

La risposta a una sola di queste domande non basta. L’RCBO corretto è il risultato di un coordinamento tra rete, linea, carico e protezioni. Quando mancano dati, la scelta responsabile non è replicare il vecchio codice ma far eseguire rilievi e misure da un professionista abilitato.

Domande frequenti sul magnetotermico differenziale

Che differenza c’è tra salvavita e magnetotermico differenziale?

“Salvavita” è un nome d’uso comune e può indicare un differenziale puro o, impropriamente, qualunque protezione differenziale. Il magnetotermico differenziale è un RCBO: integra anche la protezione da sovraccarico e cortocircuito. Per distinguerli si leggono schema, norma e marcature.

È meglio un differenziale generale o un RCBO per ogni circuito?

Più RCBO migliorano continuità e localizzazione del guasto, perché lo scatto isola una linea. Costano e occupano spazio. La soluzione va progettata considerando livelli di sicurezza, numero di circuiti, dispersioni normali, selettività e dimensioni del quadro.

Per le prese di casa serve curva B o C?

Non esiste una scelta automatica. La curva dipende da picchi dei carichi, corrente di guasto minima, lunghezza e impedenza della linea e tempi di disconnessione. La C è diffusa, ma non è corretta in ogni circuito; la verifica spetta al progettista o installatore.

Posso sostituire un C16 con un C20?

Non senza ricalcolare e verificare la linea. Aumentare In può togliere al cavo la protezione contro il sovraccarico. Servono sezione, posa, temperatura, raggruppamento, lunghezza, carico e condizioni di cortocircuito, oltre alle prescrizioni dell’apparecchio alimentato.

Che cosa significa 6000 sul magnetotermico differenziale?

In genere è una marcatura collegata alla capacità nominale di cortocircuito di 6.000 A secondo la norma indicata sul prodotto. Non rappresenta potenza o corrente di uso. Il significato esatto si conferma sulla scheda tecnica e va confrontato con il corto presunto nel punto.

Un potere d’interruzione da 10 kA è sempre migliore di 6 kA?

Offre una capacità maggiore, ma la scelta deve essere tecnicamente ed economicamente coerente con la corrente presunta, il quadro e il coordinamento. Non compensa una curva errata, cavi sottodimensionati, tipo differenziale inadatto o mancanza di selettività.

Tipo A e curva A sono la stessa cosa?

No. Il tipo A descrive le forme di corrente residua rilevate dal differenziale. Le curve magnetiche domestiche più comuni sono B, C e D. Un apparecchio può quindi essere, per esempio, C16 con differenziale tipo A da 30 mA.

Quando serve un differenziale tipo F o B?

Quando carichi e convertitori possono generare forme residue che lo richiedono, come indicato dal produttore e dalle norme specifiche. Pompe di calore, inverter, fotovoltaico e ricarica elettrica non si trattano tutti allo stesso modo: va esaminata l’architettura concreta.

Il pulsante Test verifica anche la messa a terra?

No. Controlla il meccanismo differenziale mediante il circuito interno previsto dal costruttore. Non misura resistenza di terra, continuità del PE, impedenza dell’anello, corrente o tempo effettivi d’intervento. Queste verifiche richiedono strumenti e competenze.

Perché il differenziale scatta quando collego più apparecchi?

Le dispersioni funzionali dei dispositivi elettronici possono sommarsi; può esserci anche un guasto, un neutro condiviso o uno spunto. Non bisogna aumentare la soglia senza diagnosi. Il tecnico misura le dispersioni per ramo e verifica ripartizione e isolamento.
