Misuratore laser: portata, precisione, area, volume e controllo degli errori

Il misuratore laser, chiamato anche distanziometro o metro laser, trasforma il tempo impiegato dal segnale luminoso per raggiungere un bersaglio e tornare al sensore in una distanza. In un rilievo interno consente di leggere rapidamente lunghezze, diagonali e altezze e, nei modelli dotati delle relative funzioni, calcola superfici e volumi. La rapidità non elimina però gli errori: un riferimento impostato male, un punto laser sul bordo, una superficie riflettente o una mano instabile possono produrre un numero credibile ma riferito alla geometria sbagliata.

La scelta non si riduce alla portata massima stampata sulla confezione. Servono una precisione dichiarata nelle condizioni d’uso, un riferimento di misura chiaro, un display leggibile, funzioni coerenti con il lavoro e una procedura di controllo.

Questa guida spiega come confrontare gli strumenti, misurare distanze, area e volume, riconoscere le condizioni sfavorevoli e documentare un rilievo senza attribuire al distanziometro compiti da livella, stazione totale o rilievo catastale.

Che cosa misura davvero un distanziometro laser

Lo strumento misura la distanza lungo l’asse del fascio fra il proprio piano di riferimento e il punto colpito. Non verifica automaticamente che la direzione sia orizzontale, perpendicolare alla parete o coincidente con la dimensione che interessa. Se il raggio è inclinato, la lettura è una diagonale; se intercetta uno stipite prima della parete, misura lo stipite. Prima del pulsante viene quindi la geometria.

Misura diretta e calcolo derivato

La distanza singola è la grandezza direttamente osservata. Area, volume, somma, sottrazione e misura indiretta sono risultati calcolati a partire da una o più distanze. Un errore in una singola lettura entra nel risultato finale e può amplificarsi: per questo il controllo riguarda sia le misure elementari sia il calcolo.

Misuratore laser, livella laser e odometro

Il distanziometro restituisce una distanza verso un bersaglio; la livella laser proietta riferimenti di allineamento; l’odometro misura un percorso tramite una ruota. Per una stanza regolare il distanziometro è rapido; per una linea orizzontale serve la livella; per una lunga traccia a terra con curve può essere più pratico l’odometro. Nessuno dei tre sostituisce automaticamente un rilievo topografico.

Portata, precisione e risoluzione: leggere la scheda tecnica

La portata nominale dipende dal bersaglio

Una portata di 40, 80 o 150 metri indica il campo dichiarato dal produttore, non la distanza sempre raggiungibile. Sole, polvere, pioggia, vibrazioni, bersagli scuri, obliqui o molto riflettenti riducono la qualità del segnale. Per l’interno domestico una portata moderata può essere sufficiente; facciate, capannoni e rilievi esterni richiedono mirino digitale, treppiede o piastra bersaglio e condizioni compatibili.

Precisione tipica non significa errore sempre identico

Una specifica come ± 1,5 mm descrive una prestazione entro condizioni definite dal fabbricante. Non significa che ogni lettura differisca dal valore vero esattamente di 1,5 mm, né che l’errore sia sempre conservativo. La ISO 16331-1 stabilisce procedure per verificare le prestazioni dei misuratori laser palmari e rende più confrontabili dichiarazioni riferite a condizioni favorevoli e sfavorevoli.

Risoluzione del display e accuratezza sono diverse

Visualizzare millimetri non prova un’accuratezza millimetrica. La risoluzione è il passo minimo mostrato, mentre l’accuratezza esprime quanto il risultato può discostarsi dal valore di riferimento. Anche ripetibilità e accuratezza non coincidono: dieci letture tutte uguali possono essere sistematicamente errate se il punto zero è sbagliato.

Su schermi piccoli la tabella può essere scorsa orizzontalmente.

Come scegliere il misuratore laser

Interni, ristrutturazioni e computi preliminari

Per stanze, serramenti, contropareti e impianti sono decisive la precisione alle brevi distanze, la lettura dalla base, il calcolo di area e volume, la memoria e un corpo che appoggi bene negli angoli. La portata estrema conta meno di una procedura semplice che riduca gli errori di riferimento.

Esterni e distanze lunghe

Con luce intensa il punto rosso o verde può diventare invisibile prima che il sensore smetta di misurare. Un mirino digitale consente di identificare il bersaglio; treppiede, autoscatto, attacco stabile e piastra riflettente controllata migliorano il puntamento. La scelta deve riportare prestazioni in condizioni sfavorevoli, non soltanto il massimo teorico.

Bluetooth e app non correggono una misura sbagliata

Il trasferimento automatico limita gli errori di trascrizione e collega le quote a foto o piante, ma non verifica quale parete sia stata colpita. Prima di acquistare si controllano esportazione, formato, compatibilità, gestione dei progetti e possibilità di correggere note senza sovrascrivere il dato originario.

Funzioni che servono davvero

Misura continua, minimo/massimo, addizione e sottrazione sono spesso più utili di molte modalità indirette. Un inclinometro aiuta a ricavare distanze orizzontali e pendenze, ma introduce una seconda catena di accuratezza. Timer e treppiede sono importanti quando la pressione del tasto muove lo strumento.

Il punto zero: davanti, dietro, staffa o treppiede

Il distanziometro può misurare dal bordo anteriore, dal fondo, da una staffa ribaltabile o dall’attacco del treppiede. Il simbolo sul display deve coincidere con l’appoggio reale. Misurare un vano appoggiando il fondo alla parete ma lasciando selezionato il riferimento anteriore sottrae la lunghezza dello strumento; l’errore può ripetersi su tutte le quote.

Controllo pratico del riferimento

Prima della serie si misura una distanza nota usando la stessa modalità. Quando si passa da parete a cavalletto o si apre la staffa, si ricontrolla l’icona. Gli offset software vanno documentati e azzerati a fine lavoro: una correzione dimenticata produce un errore sistematico difficile da riconoscere.

Superfici bersaglio e condizioni che falsano la lettura

Vetro, acqua e materiali traslucidi

Il fascio può attraversare, riflettersi su una superficie diversa o generare un segnale ambiguo. I manuali Leica e Bosch richiamano errori su vetro, liquidi incolori, polistirene e superfici permeabili. Non si misura “attraverso” una vetrata per dedurre la distanza dell’oggetto oltre il vetro: si usa un bersaglio opaco nel piano desiderato.

Superfici scure, lucide e molto inclinate

Un bersaglio scuro assorbe energia; uno lucido può deviare il ritorno; uno inclinato allunga la macchia e riduce il segnale ricevuto. Si cerca un punto opaco e perpendicolare, si usa una piastra compatibile e si confrontano più letture. Il bersaglio non va tenuto a mano se deve definire un piano preciso.

Sole, polvere, pioggia e temperatura

Luce ambientale forte riduce il contrasto, mentre polvere e gocce possono interrompere o diffondere il fascio. Dopo un passaggio fra caldo e freddo si lascia acclimatare lo strumento secondo manuale. Una misura ottenuta al limite operativo non va accettata solo perché compare sul display.

Procedura per misurare una distanza

1. definire i due piani geometrici tra cui serve la quota;
2. scegliere un appoggio stabile e il riferimento anteriore o posteriore corretto;
3. pulire finestra di emissione e lente ricevente senza abrasivi;
4. mirare a una zona opaca, stabile e sufficientemente ampia;
5. mantenere il corpo dello strumento allineato alla direzione voluta;
6. eseguire almeno due letture indipendenti, riposizionando lo strumento;
7. se i valori divergono oltre la tolleranza del rilievo, cercare la causa;
8. registrare quota, riferimento, ambiente, punto misurato e note.

La diagonale controlla la geometria

In un vano apparentemente rettangolare due pareti opposte possono non essere parallele. Misurare lunghezze e diagonali aiuta a riconoscere fuori squadro e nicchie. Per superfici progettuali non si forza la realtà dentro un rettangolo: si scompone la pianta e si documentano i punti.

Calcolare area, perimetro e superficie delle pareti

Per un rettangolo l’area è A = L × W. Il display può moltiplicare le due distanze, ma l’operatore deve verificare che appartengano allo stesso vano e allo stesso piano. Per forme a L si dividono le superfici in rettangoli non sovrapposti; per triangoli si usa A = b × h / 2. Porte, pilastri e nicchie vanno gestiti secondo lo scopo del computo.

Area geometrica, utile, commerciale e catastale

La moltiplicazione di due quote restituisce un’area geometrica, non automaticamente la superficie utile, accessoria o complessiva. Analogamente, la superficie commerciale applica criteri e coefficienti che non risiedono nel misuratore. Il rilievo fornisce dati; la definizione amministrativa o estimativa richiede regole proprie.

Propagazione dell’errore nell’area

Per piccoli errori indipendenti, l’incertezza relativa può essere stimata con ΔA/A ≈ ΔL/L + ΔW/W in approccio prudenziale. Su una stanza di 5,000 × 4,000 m con ± 0,002 m per lato, l’area nominale è 20,000 m² e la stima conservativa vale circa 0,018 m². Pareti non parallele e punti scelti male possono pesare molto più dello strumento.

Calcolare il volume

Per un parallelepipedo V = L × W × H. La funzione volume esegue il prodotto, ma non riconosce soffitti inclinati, travi ribassate o doppi volumi. Quando il vano non è regolare si scompone in solidi semplici, annotando inclusioni ed esclusioni.

Errore nel volume

Una stima prudenziale è ΔV/V ≈ ΔL/L + ΔW/W + ΔH/H. Per 5,000 × 4,000 × 2,700 m il volume è 54,000 m³; con ± 0,002 m su ogni quota, l’incertezza strumentale stimata è circa 0,07 m³. Il valore non comprende irregolarità geometriche o criteri specifici di ventilazione e climatizzazione.

Su schermi piccoli la tabella può essere scorsa orizzontalmente.

Misure indirette con Pitagora: utili ma fragili

La funzione ricava un cateto da distanze oblique. Funziona solo se i punti appartengono alla geometria prevista e se una misura è realmente perpendicolare. Un piccolo errore angolare può pesare più dell’accuratezza lineare. Per altezze importanti si preferisce la misura diretta o uno strumento con inclinometro e procedura documentata.

Quando usare il treppiede

Distanze lunghe e sequenze indirette richiedono un punto di rotazione stabile. Il riferimento deve essere impostato sull’attacco corretto; il timer evita il movimento del tasto. Se il treppiede si sposta fra le mire, il calcolo perde il proprio vertice comune.

Controllare gli errori sul posto

Ripetibilità con riposizionamento

Tre letture senza muovere lo strumento verificano soprattutto l’elettronica. Per testare la procedura si stacca, si riposiziona e si rimisura. Se la dispersione cresce, il problema è spesso nell’appoggio, nel bersaglio o nell’allineamento.

Misura reciproca e quota di chiusura

Quando possibile si misura A–B e B–A, ricordando che superfici e riferimenti possono cambiare. In una catena di locali si confronta la somma delle quote parziali con una quota complessiva indipendente. La differenza di chiusura non si distribuisce automaticamente: prima si cercano salti, spessori e riferimenti diversi.

Test su distanza nota

Leica raccomanda di verificare periodicamente lo strumento su una distanza di riferimento stabile e documentata, specialmente dopo cadute o urti. Il controllo non è una taratura fai-da-te: rileva uno scostamento e indica quando interrompere l’uso o richiedere assistenza.

Registro degli errori

Codici, messaggi e letture anomale vanno annotati con bersaglio e condizioni. Il manuale Bosch associa risultati inaffidabili a vetro o acqua, lente coperta, ostacoli nel fascio e riferimento sbagliato. Ripetere senza cambiare causa non rende la misura migliore.

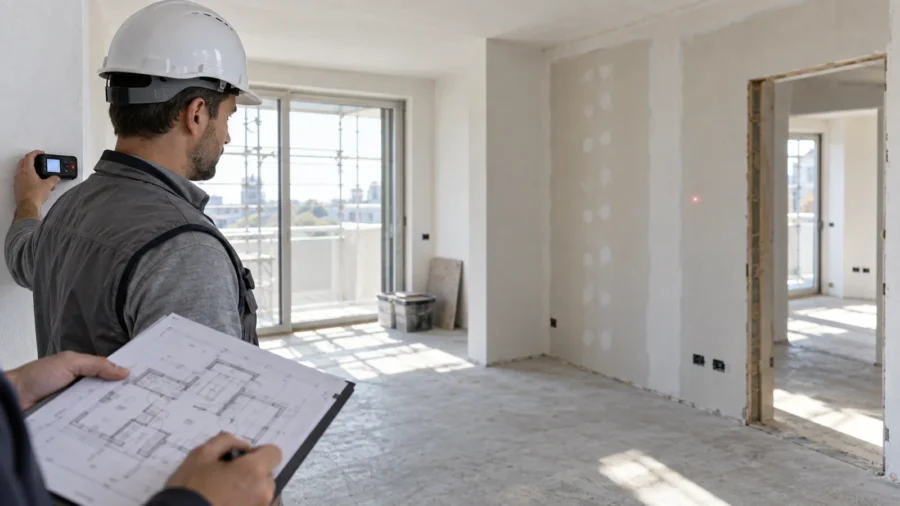

Caso pratico: rilievo di una stanza per pavimento e tinteggiatura

Si numerano le pareti P1–P4, si misura a quota costante e si registrano i quattro lati e le due diagonali. Una stanza rilevata 5,012 × 3,986 m produce 19,978 m² come rettangolo, ma diagonali discordanti suggeriscono di scomporre o rilevare i vertici. Per le pareti si moltiplica il perimetro verificato per l’altezza media, poi si sottraggono le aperture secondo il criterio del computo. La quantità di acquisto aggiunge sfrido e confezioni: non coincide con il risultato grezzo del laser.

Controllo indipendente

Una parete accessibile viene verificata anche con un metro a nastro; non serve pretendere identità assoluta, ma uno scarto superiore alla tolleranza concordata impone una verifica. L’area ottenuta può alimentare un preventivo, mentre per le definizioni immobiliari va distinta dalla superficie catastale.

Documentare il rilievo

Ogni quota dovrebbe avere codice del vano, estremi, unità, riferimento dello strumento, data e operatore. Foto e schizzo mostrano nicchie, fuori squadro e ostacoli. Nei file esportati si conserva il valore originario e si registra ogni arrotondamento; scrivere soltanto “4,52” senza unità e punto misurato rende il dato poco riutilizzabile.

Quante cifre conservare

Si acquisisce la risoluzione disponibile, ma il risultato finale viene espresso con cifre coerenti con accuratezza e scopo. Un computo preliminare e la posa di un serramento hanno tolleranze diverse. Arrotondare troppo presto può creare errori nelle somme; dichiarare decimi di millimetro con uno strumento da ± 1,5 mm crea falsa precisione.

Sicurezza del laser

Molti distanziometri professionali usano laser di classe 2, ma la classificazione va letta sul modello. La IEC 60825-1 disciplina classificazione e requisiti dei prodotti laser. Non si guarda nel fascio, non lo si dirige verso persone, animali, veicoli o superfici speculari e non si usa lo strumento come puntatore. Occhiali colorati per vedere il punto non sono automaticamente protezioni laser.

Manutenzione, batterie e controllo dopo una caduta

Emissione e ricevitore si puliscono con materiale idoneo; graffi e sporco influenzano il segnale. Le batterie deboli possono interrompere trasferimenti o misure. Dopo una caduta si ispezionano involucro, staffa e lente, poi si esegue il test sulla distanza nota. La classe IP non autorizza immersione o lavaggio diretto.

Quanto costa e quale fascia scegliere

I modelli base per interni privilegiano distanza, area e volume; salendo di fascia compaiono robustezza, inclinometro, mirino digitale, portate maggiori, memoria e connettività. Il costo va confrontato sul flusso di lavoro: uno strumento più semplice ma verificabile può essere migliore di un modello ricco di funzioni mai controllate. Vanno considerati treppiede, bersaglio, custodia, batterie, software e assistenza.

Su schermi piccoli la tabella può essere scorsa orizzontalmente.

Checklist prima di chiudere il rilievo

• riferimento di misura verificato per ogni serie;
• unità coerenti e offset disattivati o documentati;
• bersaglio opaco, stabile e nel piano corretto;
• letture ripetute con almeno un riposizionamento;
• diagonali o quote di chiusura controllate;
• geometrie irregolari scomposte senza sovrapposizioni;
• area e volume distinti dalle definizioni catastali o commerciali;
• foto, schizzo, codici e note associati alle quote;
• anomalie e condizioni sfavorevoli registrate;
• test di riferimento eseguito dopo urti o dubbi.

Domande frequenti sul misuratore laser

Fonti tecniche

• ISO — ISO 16331-1:2017 per misuratori laser palmari
• IEC — IEC 60825-1, sicurezza dei prodotti laser
• Leica Geosystems — manuali e documentazione DISTO
• Leica Geosystems — ISO, portata e precisione
• Leica Geosystems — verifica della calibrazione
• Leica Geosystems — condizioni e superfici di misura
• Bosch Professional — funzioni e specifiche di un distanziometro laser
• Bosch Professional — manuale e diagnosi degli errori
• Hilti — misuratore laser, campo e precisione
