Prove di estrazione degli ancoraggi: quando servono e come si leggono

Un ancoraggio può apparire saldo dopo il serraggio e comportarsi diversamente quando è sottoposto a trazione. Il problema è frequente su supporti esistenti: una muratura eterogenea, un calcestruzzo degradato, un foro pulito male o un tassello installato in una zona diversa da quella prevista cambiano il comportamento del fissaggio. La prova di estrazione serve a osservare una parte di questo comportamento sul campo, ma il numero letto sul manometro, da solo, non dice se un’opera è sicura.

Per usare bene una prova di estrazione degli ancoraggi bisogna stabilire prima che cosa si vuole verificare: caratterizzare un supporto incerto, confermare una scelta progettuale oppure controllare la posa di fissaggi già installati. Da qui derivano campioni, carico, strumento, criterio di accettazione e contenuto del verbale.

Questa guida distingue le prove fino a rottura da quelle a carico di controllo, spiega come leggere forza e spostamento e mostra quando è necessario fermarsi e rivedere il progetto. I valori di prova non si scelgono copiandoli da un altro cantiere.

Che cosa misura davvero una prova di estrazione

Un estrattore applica una forza di trazione all’ancorante tramite un adattatore. Il contrasto dello strumento scarica una reazione sul supporto; il manometro o sensore legge il carico applicato. Se l’attrezzatura dispone di un sistema per misurare lo spostamento, si osserva anche quanto si muove l’ancoraggio al crescere della forza. Il risultato riguarda quel fissaggio, in quel punto e con quella configurazione di prova. Non equivale automaticamente alla capacità di tutti i tasselli della facciata o della struttura.

La prova in trazione non rappresenta da sola un fissaggio sollecitato a taglio, a momento o da carichi ciclici. Nemmeno riproduce sempre l’effetto di una piastra con più ancoranti, di un bordo vicino o di un’installazione sottoposta a incendio. Progetto, valutazione tecnica del sistema e posa restano necessari. Per capire come nasce la resistenza nel caso dei tasselli nei mattoni forati, per esempio, bisogna conoscere geometria dei vuoti e modalità di posa, non solo la forza raggiunta da un campione.

Prova fino a rottura e prova a carico di controllo non rispondono alla stessa domanda

La prova fino a rottura, detta anche distruttiva o pull-out test, aumenta il carico fino al cedimento dell’ancoraggio, del materiale base o dell’elemento metallico. Si esegue su punti rappresentativi predisposti per essere sacrificati o su campioni non destinati a restare in esercizio. Il dato utile comprende carico ultimo, dispersione tra campioni e modalità di rottura. Serve soprattutto quando si devono ricavare prestazioni sul supporto reale entro la procedura applicabile.

La prova a carico di controllo o proof-load test applica invece un carico prefissato dal piano di prova, lo mantiene per il tempo previsto e verifica se l’ancorante lo sopporta senza gli spostamenti o le anomalie non ammessi dal protocollo. Non porta deliberatamente il fissaggio a rottura. Superarla non rivela la sua forza massima e non permette di dedurre un fattore di sicurezza universale. Fallirla richiede di registrare l’evento, mettere in sicurezza l’area se necessario e chiedere al tecnico come estendere le verifiche.

Quando servono le prove e quando non vanno prescritte per abitudine

Non esiste un obbligo identico per ogni tassello usato in edilizia. La prova può discendere dal progetto, da un capitolato, dal documento tecnico del sistema, dal piano dei controlli o dalla necessità di chiarire un supporto incerto. Prima di richiederla si identificano applicazione e materiale base: ancorante metallico o chimico in calcestruzzo, ancorante a iniezione in muratura, tassello plastico di un cappotto, fissaggio di un ponteggio o collegamento su muratura storica non hanno la stessa procedura.

Un caso tipico è la muratura esistente la cui tipologia non coincide esattamente con quella caratterizzata nell’ETA del sistema. La relazione EOTA TR 053:2022 riguarda le prove in opera di ancoranti metallici a iniezione in muratura nel suo campo di applicazione; distingue prove a rottura e prove a carico di controllo e lega la valutazione ai valori ETA per il tipo di muratura pertinente. Non autorizza a trasformare un prodotto qualificato solo per laterizio pieno in un ancorante automaticamente qualificato per qualsiasi blocco forato.

Un altro caso è il fissaggio del cappotto termico su supporti esistenti: EOTA TR 051:2018 dà raccomandazioni per prove in opera di tasselli plastici e viti nel proprio ambito, con campionamento e valutazione specifici. Non va applicata senza distinzione a un ancorante strutturale in calcestruzzo. Una richiesta generica di “prova di estrazione per tutti” prima della scelta del fissaggio rischia quindi di produrre numeri non confrontabili.

Supporto sconosciuto, degradato o molto variabile

Su una parete stratificata il primo foro può intercettare un mattone compatto e il secondo un giunto di malta o un vuoto. Su un solaio esistente lo strato visibile può essere un intonaco spesso, non il calcestruzzo portante. Le prove possono aiutare a capire la variabilità, ma devono seguire un rilievo del supporto e una suddivisione in zone omogenee. Il tecnico sceglie punti anche nelle condizioni sfavorevoli, senza limitarsi a quelli facilmente accessibili o apparentemente più resistenti. Se cambiano materiali, spessori e stato di conservazione, non è corretto sommare tutti i risultati in un’unica media.

Fissaggi importanti per sicurezza o continuità d’uso

Parapetti, staffaggi di impianti, strutture di facciata, ponteggi e macchinari possono avere conseguenze rilevanti in caso di cedimento. Qui il piano di controllo può prevedere prove, ma la sequenza corretta resta: definire le azioni, scegliere un ancoraggio idoneo e progettarne numero, interassi, bordi e posa; poi stabilire come verificarlo. Un fissaggio che supera una prova di trazione non dimostra da solo che il parapetto o il macchinario siano progettati correttamente.

Dubbio sulla qualità della posa

Un foro con polvere residua, una resina non maturata, una coppia di serraggio applicata male o una barra inserita a profondità insufficiente sono motivi per aprire un controllo, non per “certificare” il lotto provando il punto migliore. Nel piano devono comparire lotti, operatori, date e zone coinvolte. Il risultato della prova va letto insieme ai registri di posa; se è emersa una non conformità sistematica, la soluzione potrebbe essere rifare i fissaggi o riprogettare il dettaglio, non aumentare il carico di prova a caso.

Il piano di prova si scrive prima di accendere l’estrattore

La qualità di una campagna dipende più dalle domande poste prima che dal numero massimo raggiunto dallo strumento. Il progettista o il tecnico responsabile definisce scopo, riferimento tecnico, numero e posizione dei campioni, configurazione degli ancoranti, carico da applicare, incremento e durata, misura degli spostamenti, criteri di esito e gestione di un risultato inatteso. Operatore e direzione lavori devono sapere quali punti possono essere sacrificati e quali resteranno in esercizio.

Il campione rappresentativo replica quanto possibile diametro, profondità d’infissione, tipo di foro, pulizia, accessori, tempo di maturazione, bordo e interasse del fissaggio reale. Una barra provata in un foro asciutto al piano terra non rappresenta automaticamente barre installate su una parete umida, in quota o vicino a un bordo. Anche lo strumento deve lavorare nella sua portata utile con adattatori e contrasto adatti al sistema; la validità della taratura e l’incertezza di lettura vanno documentate.

La quantità di campioni non è un numero da trasferire da una procedura all’altra. Per esempio, la TR 053:2022 prevede almeno cinque prove fino a rottura nel proprio ambito degli ancoranti a iniezione in muratura e distingue i metodi di valutazione quando le prove sono almeno quindici o meno di quindici. La TR 051:2018 ha regole proprie per tasselli plastici e viti. Sono prescrizioni di procedure specifiche, non un minimo universale per qualunque ancorante. Se il riferimento applicabile è diverso, si segue quello e il piano approvato.

Posizione del contrasto: un dettaglio che cambia il risultato

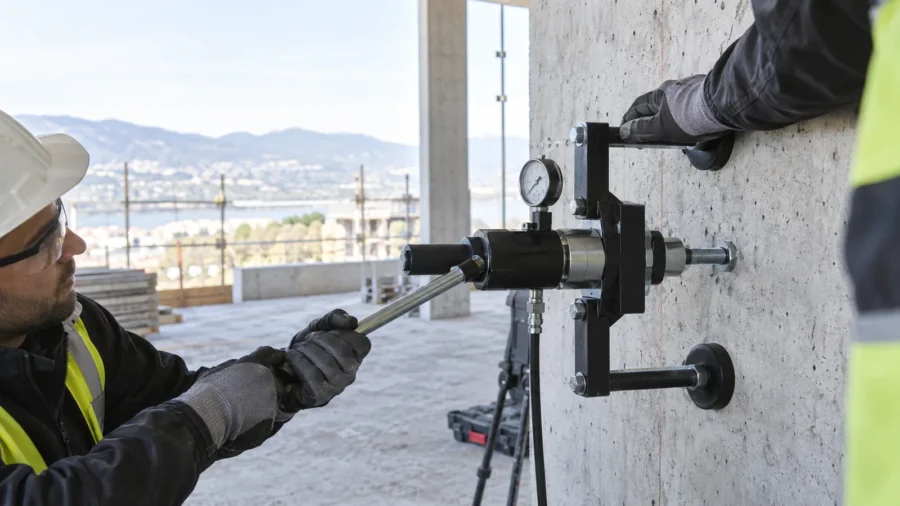

Le gambe o il telaio dell’estrattore spingono sul supporto mentre l’ancorante viene tirato. Se il contrasto comprime proprio la porzione che dovrebbe rompersi, la prova può risultare artificialmente favorevole. Se insiste su un blocco instabile o su un intonaco non portante, può dare invece una lettura anomala. La TR 053 specifica geometrie e distanze per consentire i modi di rottura pertinenti nella muratura, incluse cautele per i laterizi forati. Non si appoggia quindi l’attrezzatura dove semplicemente “sta comoda”: si registra il posizionamento e si segue il riferimento applicabile.

Carico, velocità e mantenimento

Una prova fino a rottura richiede un incremento graduale e la registrazione del carico ultimo; una prova di controllo richiede invece di raggiungere e mantenere un carico prestabilito, osservando spostamenti e perdita di carico secondo procedura. Applicare uno strappo rapido, rilasciare appena il manometro segna il valore desiderato oppure ripetere la prova senza annotare il primo esito rende il dato poco interpretabile. Il carico richiesto viene dal progetto e dal metodo pertinente, non da una percentuale generica della portata dichiarata dello strumento.

Come si legge il risultato: carico, spostamento e modo di rottura

Il verbale non dovrebbe ridursi a “esito positivo, X kN”. La prima distinzione è fra carico applicato, carico ultimo misurato e resistenza di progetto: sono grandezze diverse. Il carico ultimo di un campione è un’osservazione sperimentale; la resistenza caratteristica richiede la procedura statistica pertinente e limiti legati alla valutazione del prodotto; la resistenza di progetto incorpora le verifiche e i coefficienti richiesti. Il tecnico incaricato compie il passaggio, non l’operatore con una media aritmetica improvvisata.

Il secondo dato è lo spostamento. Un ancorante che arriva al carico di controllo ma scorre in modo anomalo non può essere considerato equivalente a uno stabile solo perché il picco letto è identico. Una curva carico-spostamento regolare, un salto improvviso e un incremento continuo dello scorrimento raccontano situazioni differenti. Lo spostamento misurato dallo strumento va inoltre distinto dalla deformazione dell’adattatore o dall’assestamento del sistema di contrasto: per questo servono modalità di misura coerenti e foto della configurazione.

Il terzo elemento è che cosa si rompe. Può sfilarsi il tassello, staccarsi la resina dal supporto, cedere un setto del mattone, formarsi un cono nel calcestruzzo, fessurarsi la muratura o rompersi l’acciaio. Se due campioni hanno lo stesso carico ultimo ma cedono in modo diverso, non sono necessariamente intercambiabili. In prossimità di bordi e giunti il modo di rottura osservato può segnalare una geometria non rappresentata dal campione scelto.

Quando un esito apparentemente favorevole non basta

Supponiamo che tutti i punti controllati raggiungano il carico prescritto, ma un campione appartenga a una parete piena e gli altri alla facciata in blocchi forati. Il risultato della parete piena non descrive i blocchi forati. Oppure un fissaggio in resina raggiunge il valore dopo un tempo di maturazione diverso da quello dei fissaggi già caricati: quel dato non elimina il problema temporale. Anche un estrattore con portata nominale elevata non rende attendibile una prova se adattatore, taratura o contrasto sono inadatti. L’esito si interpreta sempre entro il campo di validità della campagna.

Attrezzatura per prove di trazione: che cosa chiedere prima di sceglierla

Un estrattore portatile deve essere compatibile con forza prevista, diametro e geometria dell’ancorante, accessibilità del punto, tipo di contrasto e metodo di acquisizione richiesto. Un manometro analogico può bastare per una lettura semplice; un modello digitale può agevolare lettura e registrazione, ma non sostituisce un protocollo né una taratura valida. È utile chiedere quali adattatori sono disponibili, come si misura lo spostamento, come si documenta la prova e come si appoggia il telaio su un supporto irregolare senza alterare il meccanismo di rottura.

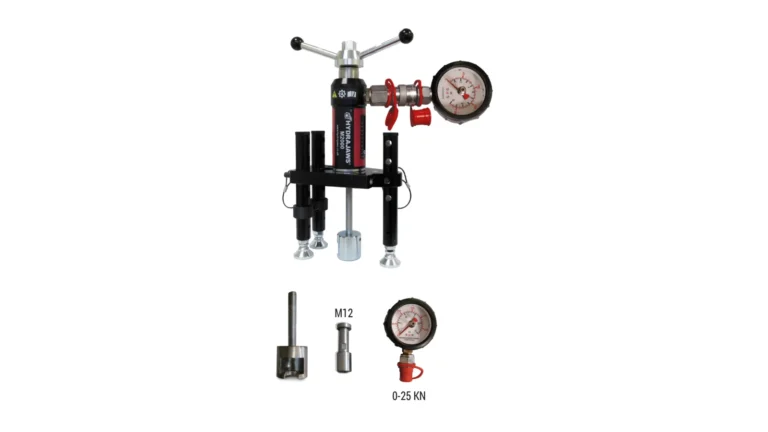

Nel catalogo Edilizia.com è disponibile la scheda degli estrattori per prove di trazione Bossong. La gamma ufficiale distingue BOSS EXTR BASE con manometro analogico fino a 25 kN, BOSS EXTR PRO digitale fino a 25 kN e BOSS EXTR TOP digitale fino a 50 kN. Sono caratteristiche commerciali utili per individuare una famiglia di strumenti; la scelta del modello e degli accessori spetta a chi ha definito il piano di prova. Portata massima e qualità della prova non sono sinonimi.

Dalla scheda prodotto si possono chiedere informazioni a Bossong sulla fornitura e sulle configurazioni disponibili. Nella richiesta è utile indicare supporto, tipo e diametro dell’ancorante, accesso al punto di prova e portata richiesta dal protocollo; non occorre dichiarare in anticipo che un fissaggio è conforme.

Tre situazioni pratiche e tre letture diverse

Staffaggi su parete in laterizio forato di un edificio esistente. Il tecnico non conosce ancora la geometria dei blocchi né la continuità della muratura. Prima identifica le zone e sceglie un ancorante il cui campo di impiego comprende il tipo di muratura pertinente. La campagna conforme al metodo applicabile può caratterizzare i punti rappresentativi, includendo quelli sfavorevoli. Se alcuni risultati sono molto inferiori agli altri, la risposta non è cancellarli: si verifica se la parete contiene materiali diversi o se la posa è stata incoerente, poi si rivedono zone e fissaggi.

Parapetto fissato a un bordo di calcestruzzo. Una prova in trazione eseguita lontano dal bordo non riproduce la geometria del parapetto. Il progetto deve valutare bordo, interassi, piastra, combinazioni di azioni e idoneità del calcestruzzo. Le prove possono essere un controllo aggiuntivo della posa se previste, ma non autorizzano a usare una piastra o un tassello fuori dal campo valutato. L’eventuale cono di rottura osservato in un campione vicino al bordo va documentato e riportato al progettista.

Ponteggio con ancoraggi ripetuti su facciata mista. Un punto favorevole su calcestruzzo non rappresenta il tamponamento vicino. Il piano distingue i materiali, le zone e la funzione degli ancoraggi, evitando di usare la stessa procedura per tasselli plastici, ancoranti chimici e fissaggi meccanici. Il risultato di un punto che non raggiunge il carico di controllo richiede un’indagine sui punti analoghi e una decisione tecnica prima di affidargli le azioni del ponteggio.

Che cosa deve contenere un verbale utilizzabile

Un verbale serio permette a un altro tecnico di capire e, se necessario, ripetere il controllo. Deve identificare opera, data, operatore, tecnico responsabile, riferimento usato e scopo della prova. Per ogni punto servono codice e posizione, fotografia, tipo di supporto, ancorante e lotto se noti, diametro, profondità, distanze da bordi e giunti, metodo di perforazione e pulizia, tempi di maturazione per gli ancoranti chimici. Vanno descritti attrezzatura, matricola o identificativo, taratura, adattatori, schema del contrasto e modalità di misura dello spostamento.

La parte dei risultati riporta almeno sequenza di carico, carico raggiunto, durata di mantenimento se prevista, spostamenti osservati, eventuale carico ultimo, modalità di rottura e anomalie. L’esito è confrontato con il criterio scritto prima della prova, non formulato dopo aver visto i numeri. Conclusioni, limiti della campagna, eventuali esclusioni e decisione su nuovi controlli o interventi devono essere espliciti. Se i campioni provati sono stati danneggiati, il verbale indica anche come verranno sostituiti o ripristinati.

La prova di estrazione non è il pull-out del calcestruzzo

Un’omonimia può generare equivoci nei preventivi. Le prove di estrazione degli ancoranti valutano il fissaggio nel suo supporto. La prova di pull-out del calcestruzzo indurito, richiamata nella famiglia EN 12504, è invece un metodo per stimare una proprietà del calcestruzzo tramite un inserto specifico. Non si ordina una “prova pull-out” senza specificare oggetto, metodo e risultato atteso: si rischia di commissionare un’indagine sul calcestruzzo quando occorre controllare un tassello, o viceversa.

Costi e richiesta di preventivo: quali voci confrontare

Il costo non dipende soltanto dal numero di estrazioni. Pesano sopralluogo, progettazione del piano, accessibilità, piattaforme o ponteggi, preparazione dei campioni, adattatori, numero di zone e materiali diversi, misure di spostamento, elaborazione dei risultati e redazione del verbale. Una prova fino a rottura comporta inoltre il ripristino o la sostituzione del campione; una prova di controllo può richiedere tempi di mantenimento e registrazione differenti. Dare un prezzo unitario senza queste informazioni farebbe sembrare confrontabili prestazioni diverse.

Per chiedere un’offerta utile, descrivi l’opera e il comune del cantiere, indica se i fissaggi sono ancora da progettare o già installati, comunica il tipo di supporto noto e l’eventuale ETA o scheda del sistema. Chiedi che l’offerta distingua redazione del piano, esecuzione delle prove, attrezzatura, accesso, verbale e ripristini. La scheda Bossong qui sopra riguarda l’attrezzatura; il preventivo di una campagna di prova e la valutazione strutturale richiedono il coinvolgimento dei tecnici e degli operatori incaricati.

Checklist prima di accettare i risultati

• È chiaro se la campagna caratterizza il supporto o controlla la posa di fissaggi esistenti?
• Il riferimento tecnico scelto riguarda davvero quel tipo di ancorante, supporto e applicazione?
• Numero, posizione e condizioni dei campioni rappresentano anche le zone sfavorevoli?
• Carico, durata, misura degli spostamenti e criterio di esito erano stabiliti prima della prova?
• Contrasto, adattatori e taratura consentono il modo di rottura e la lettura richiesti?
• Il verbale riporta per ogni punto carico, spostamento, modo di rottura, foto e anomalie?
• La conclusione distingue il dato misurato dalla resistenza utilizzabile in progetto?
• Un eventuale esito sfavorevole ha un percorso di verifica, ripristino e nuova approvazione?

Se la risposta manca, chiedere soltanto “un’altra tirata” raramente risolve il problema. Conviene integrare prima il piano di prova o il progetto, così ogni nuovo dato ha uno scopo preciso.

Domande frequenti

La prova di estrazione è obbligatoria per tutti gli ancoraggi?

No. Dipende da applicazione, progetto, capitolato, riferimento tecnico e condizioni del supporto. Prima si individua il sistema e lo scopo del controllo; non esiste un protocollo universale per ogni tassello.

Una prova superata certifica tutti i tasselli del cantiere?

No. L’esito riguarda i punti e le condizioni rappresentate dal campionamento. Il piano stabilisce quali zone e lotti sono coperti; un punto favorevole non elimina differenze di supporto o di posa altrove.

Qual è la differenza fra prova distruttiva e prova a carico di controllo?

La prima arriva al cedimento per osservare carico ultimo e modo di rottura. La seconda verifica la tenuta a un carico prefissato senza cercare la rottura. Non forniscono lo stesso dato e richiedono criteri di valutazione distinti.

Quante prove di estrazione bisogna fare?

Il numero dipende dal riferimento applicabile e dal piano di campionamento. La TR 053:2022, per gli ancoranti a iniezione in muratura nel proprio campo, prevede almeno cinque prove fino a rottura; quel minimo non vale automaticamente per altri ancoranti.

Il carico massimo letto sul manometro è la portata del tassello?

No. È il carico osservato in una specifica prova. La resistenza utilizzabile per il progetto richiede valutazione dei campioni, della variabilità, del modo di rottura, dell’ETA pertinente e dei coefficienti applicabili.

Se il tassello raggiunge il carico ma si muove, la prova è superata?

Non necessariamente. Il criterio può includere spostamento durante salita e mantenimento del carico. Uno scorrimento anomalo va registrato e valutato secondo il protocollo scritto, non ignorato per il solo raggiungimento del picco.

Si possono provare gli ancoraggi prima che la resina sia maturata?

No. Per un ancorante chimico vanno rispettati i tempi e le condizioni di maturazione previsti dal sistema. Una prova prematura non rappresenta correttamente il fissaggio progettato e può danneggiarlo.

Posso chiedere a Bossong informazioni sull’estrattore senza avere già un verbale?

Sì. Per un primo contatto sono utili tipo di ancorante, supporto, accesso al punto e scopo della prova. Carico di controllo e criteri di accettazione vanno però definiti dal tecnico responsabile prima dell’esecuzione.

Fonti tecniche

• EOTA, elenco dei Technical Reports: ambito e versione di TR 051 e TR 053.
• EOTA, TR 053:2022: prove in opera degli ancoranti metallici a iniezione in muratura, esecuzione, valutazione e verbale.
• EOTA, TR 051:2018: raccomandazioni per prove in opera di tasselli plastici e viti nel proprio campo.
• Bossong, estrattori per prove di trazione: gamma BOSS EXTR BASE, PRO e TOP e portate dichiarate.
• UNI EN 12504-3:2005: metodo di determinazione della forza di estrazione del calcestruzzo indurito, distinto dal controllo degli ancoraggi.
