Un tassello per cemento armato non si sceglie partendo soltanto dal diametro della barra o dal peso dell’oggetto da fissare. La stessa misura può avere prestazioni molto diverse se cambia il tipo di ancorante, la profondità effettiva, la classe e lo stato fessurativo del calcestruzzo, la distanza dal bordo, lo spessore della piastra o la direzione del carico. Per questo le scritte generiche in chilogrammi sulla confezione non bastano quando il fissaggio sostiene una struttura, una macchina, una ringhiera o un elemento la cui caduta può causare danni.

La scelta corretta parte da quattro domande: che cosa deve reggere il collegamento, dove verrà installato, quali azioni riceverà e quali condizioni dichiara l’ETA del prodotto. Solo dopo si definiscono famiglia, diametro, profondità, numero di ancoranti, interassi, distanze dai bordi e procedura di posa. Questa guida spiega come leggere quei dati e come evitare gli errori più comuni, senza sostituire il dimensionamento previsto per i fissaggi strutturali o di sicurezza.

Che cosa si intende per tassello da calcestruzzo

Nel linguaggio di cantiere “tassello” indica prodotti molto diversi. In questa guida il termine riguarda gli ancoranti meccanici metallici post-installati inseriti in un foro eseguito nel calcestruzzo indurito. Trasmettono i carichi per attrito, espansione, contrasto geometrico o ingranamento della filettatura. Non sono la stessa cosa dei tasselli plastici per piccoli accessori, degli ancoranti chimici con resina, dei ferri di ripresa post-installati o dei tirafondi predisposti prima del getto.

Il più recente documento europeo di valutazione EAD 330232-02-0601 comprende quattro principi di funzionamento: ancoranti a espansione controllata dalla coppia, ancoranti a espansione controllata dallo spostamento, ancoranti sottosquadro e viti per calcestruzzo. La distinzione non è commerciale: cambia il modo in cui la forza passa dalla piastra al supporto e, di conseguenza, cambiano foro, posa, sensibilità agli errori e modalità di rottura da verificare.

Ancorante, vite e barra non sono sinonimi

Un ancorante a cuneo viene serrato con una coppia definita che richiama il cono e dilata la fascetta. Una vite per calcestruzzo incide invece una filettatura nel foro. Un tassello a battuta espande la propria bussola mediante un utensile di posa, mentre un sottosquadro crea un vincolo geometrico nella parte profonda del foro. La barra filettata con resina appartiene a un’altra famiglia e richiede la valutazione specifica del sistema legato.

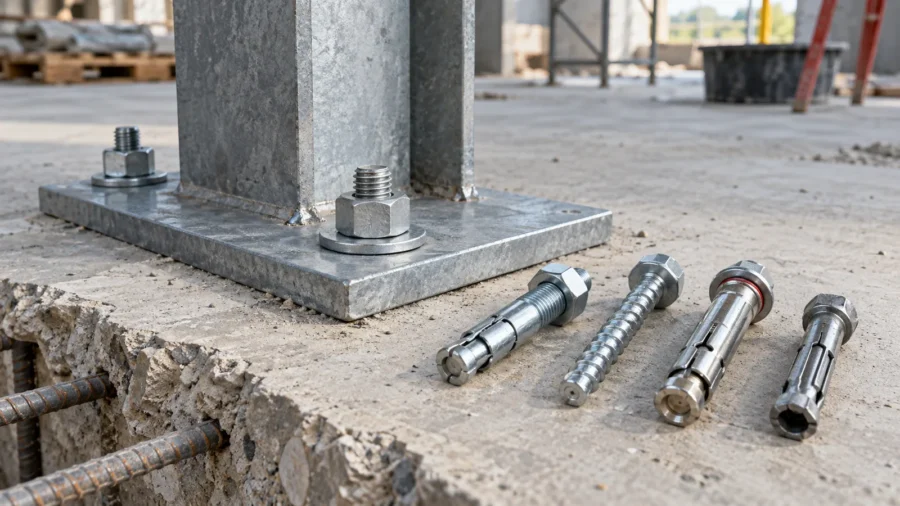

Tipi di ancoranti meccanici e campi d’impiego

Su mobile scorri la tabella orizzontalmente.

Famiglia Come trasferisce il carico Punti di forza Attenzioni principali
Espansione a coppia Attrito e contrasto generati dal serraggio Posa passante, impieghi strutturali, gamma ampia Coppia prescritta, bordo e spessore del supporto
Espansione a spostamento Espansione ottenuta con utensile e corsa controllata Filetto interno, sospensioni e installazioni in serie Profondità del foro e completa espansione
Vite per calcestruzzo Ingranamento della filettatura nel supporto Posa rapida, profondità talvolta variabile, smontabilità se prevista Diametro del foro, coppia/potenza massima e usura
Sottosquadro Bloccaggio geometrico in una cavità dedicata Prestazioni elevate e comportamento controllato Utensili e procedura specifici, costo e precisione

Espansione a coppia: il classico ancorante a cuneo

È frequente per piastre di carpenteria, mensole, parapetti, macchine e telai. La coppia applicata non serve semplicemente a “stringere forte”: fa parte del meccanismo di posa. Una coppia insufficiente può non attivare correttamente l’espansione; una eccessiva può danneggiare il supporto, deformare la piastra o sovraccaricare l’ancorante. Occorre quindi usare il valore e l’attrezzo indicati dal produttore, non affidarsi alla sola sensibilità dell’operatore.

Vite per calcestruzzo: rapida ma non universale

La vite crea il proprio filetto nel foro e può offrire più profondità ammesse all’interno della stessa famiglia, se ciò è previsto dall’ETA. È utile nelle installazioni seriali e quando si cerca una posa pulita. Non significa però che possa essere svitata e riutilizzata liberamente: il documento del prodotto deve ammettere espressamente allentamento, riposizionamento o riuso. L’EAD avverte che smontaggio e reinstallazione possono usurare la filettatura e modificare la prestazione.

Calcestruzzo fessurato e non fessurato

Il cemento armato lavora normalmente con zone tese nelle quali possono formarsi fessure di esercizio. Un foro che oggi appare integro non dimostra quindi che l’ancorante resterà sempre in calcestruzzo non fessurato. La scelta dipende dalla posizione nell’elemento, dallo schema statico e dalle condizioni progettuali, non da un controllo visivo superficiale.

La parte 4 dell’Eurocodice 2 disciplina il progetto dei fissaggi nel calcestruzzo. In assenza di una dimostrazione progettuale della condizione non fessurata, l’impostazione prudente è verificare un prodotto qualificato per calcestruzzo fessurato. L’ETA precisa campo d’impiego, classi del supporto, azioni statiche o quasi statiche, eventuale comportamento sismico e resistenza al fuoco. Una qualifica non implica automaticamente tutte le altre.

La presenza dei ferri non rende il tassello più resistente

L’armatura può limitare alcune rotture del calcestruzzo soltanto quando configurazione e calcolo lo dimostrano. Non è corretto ridurre arbitrariamente distanze o profondità perché “sotto ci sono i ferri”. Al contrario, intercettare una barra durante la foratura può compromettere copriferro e durabilità o interessare un elemento strutturale. Prima di forare si consultano elaborati e rilievi disponibili e, nei fissaggi critici, si localizzano le armature con strumenti adeguati.

Advertisement - Pubblicità

Diametro, foro e profondità: le misure da non confondere

La sigla M10, per esempio, descrive normalmente la filettatura o la misura nominale del fissaggio, ma non consente da sola di ricavare diametro del foro, lunghezza utile o portata. I simboli cambiano leggermente tra documenti, tuttavia nell’ETA e nelle istruzioni ricorrono alcune grandezze fondamentali.

Su mobile scorri la tabella orizzontalmente.

Grandezza Significato pratico Errore frequente
dnom Diametro nominale dell’ancorante Assumerlo uguale al diametro della punta senza controllare
d0 Diametro nominale del foro Usare una punta usurata o di misura diversa
h1 Profondità del foro Confonderla con la profondità efficace
hnom Profondità nominale di posa Misurarla dalla superficie della piastra anziché dal supporto
hef Profondità efficace che partecipa alla resistenza Considerare efficace tutta la lunghezza metallica
tfix Spessore fissabile dell’elemento Dimenticare intonaco, distanziatori, rondella o tolleranze
hmin Spessore minimo del supporto Installare troppo in profondità in una soletta sottile

Perché una maggiore profondità non risolve ogni problema

Aumentare hef può incrementare la resistenza associata al cono di calcestruzzo o all’estrazione, ma soltanto entro le configurazioni qualificate. Non elimina una distanza dal bordo insufficiente, non rende più spesso il supporto e non aumenta la resistenza dell’acciaio dell’ancorante. Può inoltre interferire con armature, cavità o faccia opposta dell’elemento. La profondità si sceglie insieme a geometria e modalità di rottura governante.

Carichi: trazione, taglio, momento e combinazioni

Il peso è soltanto una delle azioni possibili. Una mensola staccata dalla parete genera un momento che aumenta la trazione sugli ancoranti superiori; una piastra sollecitata lateralmente trasferisce taglio; vibrazioni, urti, fatica, sisma o dilatazioni richiedono condizioni specifiche. Per questo non si divide automaticamente il peso per il numero dei tasselli.

Da chilogrammi a kilonewton

Le schede tecniche esprimono spesso le forze in kilonewton. Come conversione fisica orientativa, una massa di 100 kg esercita un peso vicino a 0,98 kN in condizioni statiche terrestri. Ma questa conversione non produce la resistenza di progetto del fissaggio: restano da considerare coefficienti, eccentricità, combinazioni, distribuzione nel gruppo, geometria del supporto e verifiche previste dalla norma.

Per una prima lettura si confrontano l’azione di progetto Ed e la resistenza di progetto Rd, richiedendo Ed ≤ Rd per ciascun meccanismo pertinente. Quando agiscono insieme trazione e taglio, si applica l’equazione di interazione prevista dal metodo e dall’ETA: sommare due percentuali con una regola inventata può essere sia troppo ottimistico sia inutilmente penalizzante.

Su mobile scorri la tabella orizzontalmente.

Azione o rottura Che cosa accade Fattori decisivi
Rottura dell’acciaio a trazione Si rompe il gambo o la parte resistente Sezione, materiale, filettatura, resistenza dichiarata
Estrazione L’ancorante perde presa e viene sfilato Principio di funzionamento, posa, coppia, profondità
Cono di calcestruzzo Si distacca un volume conico dal supporto Profondità efficace, interassi, bordi, gruppo
Splitting Il supporto si fende durante posa o carico Spessore, bordo, interasse, armatura, coppia
Rottura dell’acciaio a taglio Il gambo viene reciso o fortemente deformato Diametro, materiale, leva, gioco nel foro della piastra
Edge breakout o pry-out Il calcestruzzo rompe verso il bordo o viene scalzato Distanza dal bordo, direzione del taglio, profondità

Distanze dal bordo, interassi e gruppi di tasselli

Ogni ancorante mobilita un volume di calcestruzzo. Se due fissaggi sono vicini, i rispettivi volumi resistenti si sovrappongono; se uno è prossimo a un bordo, il cono potenziale viene troncato. Il gruppo non offre quindi sempre la somma delle resistenze isolate. L’ETA distingue distanze minime di posa da distanze critiche necessarie per sviluppare la prestazione piena.

Ridurre l’interasse perché la piastra è piccola può provocare perdita di capacità, fessurazione durante il serraggio o una distribuzione molto irregolare. Lo stesso vale per una piastra troppo flessibile: anche se i fori sono simmetrici, deformazione e momento possono concentrare la trazione su pochi elementi. La verifica comprende ancoranti, piastra, saldature, rondelle e componente fissato.

Esempio di pre-dimensionamento, non di progetto

Immaginiamo una piastra con quattro ancoranti soggetta a 4 kN di trazione centrata. La divisione 4/4 = 1 kN per ancorante è soltanto un controllo preliminare ideale. Se la forza è eccentrica, la piastra ruota o un bordo è vicino, la domanda sul tassello più sollecitato cresce. Il tecnico deve ricavare le azioni individuali e verificare tutte le modalità con i dati ETA; non basta scegliere un prodotto che in una tabella isolata dichiara più di 1 kN.

Come leggere ETA, DoP e istruzioni di posa

L’ETA identifica il prodotto valutato, il principio di funzionamento, le misure, i materiali, gli usi previsti e le prestazioni caratteristiche. La dichiarazione di prestazione collega il prodotto immesso sul mercato alle caratteristiche dichiarate; le istruzioni definiscono invece come riprodurre in cantiere la configurazione valutata. Sono tre documenti complementari.

  • Controllare che codice, diametro, materiale e versione coincidano con il prodotto consegnato.
  • Verificare calcestruzzo fessurato o non fessurato, classe di resistenza e intervallo di spessore.
  • Leggere profondità ammesse, foro, metodo di pulizia, coppia, utensile e posizione di posa.
  • Controllare azioni statiche, sismiche, incendio, fatica o urto soltanto quando pertinenti e dichiarate.
  • Usare valori caratteristici e di progetto con il metodo previsto, senza mescolare tabelle appartenenti a prodotti diversi.

La marcatura o la presenza di un’ETA non trasforma il prodotto in una soluzione universale. Dimostra prestazioni entro un campo definito. Se il supporto, la geometria o l’azione sono fuori da quel campo, serve un’altra configurazione o una valutazione progettuale specifica.

Scelta rapida in base all’applicazione

Su mobile scorri la tabella orizzontalmente.

Applicazione Prima famiglia da valutare Controllo che decide
Canaline, staffe e impianti leggeri ripetuti Vite per calcestruzzo o ancorante con filetto interno qualificato Ridondanza, profondità, incendio e installazione seriale
Piastra di carpenteria o macchina Espansione a coppia, sottosquadro o sistema progettato Trazione/taglio, momento, vibrazioni, spessore piastra
Ringhiera o parapetto Ancorante qualificato per calcestruzzo fessurato Bordo, impermeabilizzazione, corrosione, azioni orizzontali
Fissaggio temporaneo Vite per calcestruzzo ammessa allo specifico uso Numero di riutilizzi e controllo d’usura dichiarati
Ambiente esterno o aggressivo Versione con materiale/protezione idonei Classe di esposizione, corrosione e compatibilità dei metalli
Azione sismica o incendio Prodotto con prestazione specificamente valutata Categoria richiesta, spostamenti e dettaglio del collegamento

Per parapetti e opere in ferro è utile coordinare il fissaggio con forma della piastra, tenuta all’acqua e protezione dalla corrosione, come approfondito nella guida sulla ringhiera del balcone. Se invece il supporto è laterizio forato, cambia completamente il meccanismo resistente: conviene partire dalla guida sui tasselli per mattoni forati.

Foratura del cemento armato

Il foro è parte del sistema di ancoraggio. Diametro fuori tolleranza, asse inclinato, profondità insufficiente o polvere residua possono rendere irrilevante la qualità del tassello. Si usa una punta della misura e del tipo previsti, controllandone usura e geometria. Per calcestruzzo compatto e armato sono utili punte a quattro taglienti, come le schede prodotto Hilti TE-CX SDS Plus o Hilti TE-YX SDS Max, da scegliere in funzione di macchina, diametro e profondità richiesti.

Quando la punta incontra un ferro

Non si insiste automaticamente. Si arresta la foratura, si verifica la posizione e si valuta se il foro può essere spostato rispettando bordo, interassi e piastra. Tagliare un’armatura senza autorizzazione può ridurre resistenza, duttilità e durabilità dell’elemento. Anche abbandonare il foro richiede una gestione coerente con supporto ed esposizione, soprattutto all’esterno.

Polvere, aspirazione e protezione

La foratura del calcestruzzo può generare polvere contenente silice cristallina respirabile. Aspirazione alla fonte, sistemi di foratura compatibili, organizzazione dell’area e dispositivi adeguati riducono l’esposizione. La guida sui DPI in cantiere aiuta a inquadrare la protezione individuale, che non sostituisce le misure tecniche e collettive.

Procedura di posa passo per passo

  1. Identificare supporto e geometria: spessore del calcestruzzo, bordi, armature, rivestimenti e accessibilità.
  2. Definire le azioni: trazione, taglio, momento, dinamica, incendio, sisma ed esposizione ambientale quando pertinenti.
  3. Selezionare un prodotto qualificato: misura, materiale, profondità e campo ETA coerenti con il caso.
  4. Tracciare e controllare i fori: verificare interassi, bordi e assenza di interferenze prima di perforare.
  5. Forare: punta, diametro, profondità e modalità prescritti, mantenendo l’asse previsto.
  6. Pulire: applicare esattamente il ciclo indicato; non presumere che ogni prodotto tolleri la polvere.
  7. Installare: inserimento, utensile di posa, rondella e dado secondo istruzioni.
  8. Serrare o impostare: usare coppia, corsa o potenza massima dichiarata, con attrezzatura idonea.
  9. Controllare: quota, appoggio della piastra, serraggio, eventuali fessure e registrazione dei dati.

Posa passante o preposizionata

Nella posa passante si fora attraverso la piastra e si inserisce l’ancorante con l’elemento già in posizione; riduce gli errori di allineamento ma richiede compatibilità tra foro della piastra e sistema. Nella posa preposizionata l’ancorante viene collocato prima e la piastra montata dopo. Il prodotto deve essere usato nella configurazione prevista, includendo spessore fissabile e gioco anulare.

Errori che riducono realmente la portata

  • Scegliere per “chilogrammi” senza distinguere trazione, taglio e momento.
  • Usare dati riferiti al calcestruzzo non fessurato in una zona non dimostrata tale.
  • Confondere lunghezza totale, profondità nominale e profondità efficace.
  • Avvicinare i fori a bordi o tra loro per adattarli a una piastra già costruita.
  • Non considerare lo spessore minimo del supporto o la faccia opposta.
  • Forare con una punta usurata, inclinata o non conforme al diametro richiesto.
  • Saltare la pulizia quando le istruzioni la richiedono.
  • Serrare con avvitatore a impulsi senza limite di coppia compatibile.
  • Sostituire dado, rondella o componente del sistema con parti non previste.
  • Usare acciaio zincato in un ambiente per il quale serve una protezione superiore.
Advertisement - Pubblicità

Corrosione, incendio, sisma e azioni non ordinarie

La portata meccanica iniziale non esaurisce la scelta. Un ancorante può lavorare correttamente in un locale asciutto ma non essere idoneo su una facciata, in una zona marina, in un ambiente industriale o dove ristagna acqua sotto la piastra. La protezione va valutata per l’intera vita utile: materiale dell’ancorante, dado, rondella e piastra devono essere compatibili. Tagliare, saldare o rettificare una parte protetta può interrompere il rivestimento; accoppiare metalli diversi può favorire fenomeni galvanici.

Ambiente interno, esterno e acciaio inossidabile

“Zincato” e “inox” non sono classi sufficienti per decidere. Occorre conoscere tipo e grado del materiale, rivestimento dichiarato, esposizione all’umidità, cloruri, condensa e possibilità di ispezione. Anche il dettaglio costruttivo conta: una piastra che trattiene acqua o una sigillatura che impedisce l’asciugatura può rendere aggressivo un ambiente apparentemente normale. La sostituzione di una versione in acciaio al carbonio con una inox, o viceversa, deve mantenere la stessa qualificazione e le prestazioni richieste.

Prestazione al fuoco

La resistenza a temperatura ambiente non prova il comportamento durante un incendio. Temperature elevate riducono le proprietà dell’acciaio e del calcestruzzo, mentre distacchi e fessurazioni possono modificare il vincolo. Se il fissaggio sostiene impianti antincendio, vie di fuga, controsoffitti, passerelle o componenti che devono restare in posizione per un tempo definito, si usa la prestazione al fuoco dichiarata per quella misura, profondità e configurazione. Una generica classificazione del prodotto non va estesa a tutti i diametri.

Sisma, fatica, urto e vibrazioni

Le azioni cicliche non sono semplici carichi statici ripetuti. In zona sismica occorrono categoria di prestazione, spostamenti e dettagli del collegamento coerenti con il progetto; C1 e C2 non sono etichette intercambiabili. Fatica, urto e vibrazioni di macchine richiedono valutazioni specifiche e possono governare anche quando il carico medio è modesto. Non è sufficiente aumentare il diametro mantenendo piastra, gioco e precarico non controllati.

Documentazione e controllo della posa

Nei fissaggi critici la qualità deve poter essere ricostruita. Una scheda di posa può riportare prodotto e lotto, ETA e istruzioni usate, diametro e profondità, posizione dei fori, utensili, metodo di pulizia, coppia applicata, operatore, data e anomalie. Foto prima e dopo il montaggio aiutano a distinguere il difetto originario da un danno successivo, ma non sostituiscono le misure.

Il controllo non consiste nel provare a muovere la piastra a mano. Si verifica la corrispondenza con il disegno, l’appoggio, la sporgenza utile della filettatura, la presenza delle rondelle, la coppia o la corsa di posa e l’assenza di fessure anomale. Quando il progetto prevede prove in sito, devono essere definiti campionamento, carico, strumento, criterio di accettazione e gestione degli esiti non conformi.

Che cosa fare se un foro è sbagliato

Un foro fuori posizione, sovradimensionato o troppo vicino al bordo non si corregge inserendo un tassello più grande senza verifica. Si registra la non conformità, si controlla la nuova geometria e si definisce l’eventuale ripristino. Un secondo foro accanto al primo può peggiorare la situazione perché riduce il volume di calcestruzzo integro; anche il foro abbandonato può influire su distanza, fessurazione e durabilità.

Controlli, manutenzione e segnali di anomalia

Un ancoraggio correttamente progettato può comunque degradarsi per corrosione, ingresso d’acqua, vibrazioni, urti, deformazione della piastra o modifica dei carichi. Nei collegamenti ispezionabili si controllano ossidazione, dadi allentati, rondelle deformate, fessure radiali, distacco del copriferro, movimento della piastra e infiltrazioni. Il semplice riserraggio non è sempre una cura: può mascherare un’estrazione o aggravare uno splitting.

Per fissaggi di sicurezza, strutturali, sismici o soggetti a fatica servono piano di controllo e responsabilità coerenti con progetto e uso. Un test di estrazione in sito può essere utile quando previsto da una procedura tecnica, ma non trasforma automaticamente un supporto sconosciuto in una condizione certificata e non sostituisce il progetto del gruppo.

Come preparare una richiesta di fornitura o preventivo

Una richiesta efficace non dice soltanto “servono tasselli M12”. Deve indicare elemento da fissare, numero e geometria dei fori, materiale e spessore della piastra, tipo e spessore del calcestruzzo, posizione rispetto ai bordi, ambiente interno o esterno, azioni note, requisiti sismici o al fuoco e accessibilità per foratura e serraggio. Foto, disegno quotato e documentazione del supporto riducono sostituzioni improprie.

Per opere comuni non critiche, il costo comprende tasselli, punte, aspirazione, utensile di serraggio e tempo di posa. Per piastre strutturali o di sicurezza pesa soprattutto il lavoro tecnico: rilievo, verifica, scelta ETA, tracciamento, controllo della posa e documentazione. Risparmiare sulla misura senza risolvere bordo, profondità o corrosione produce un collegamento più economico soltanto in apparenza.

Checklist prima di ordinare e installare

  • Il supporto è davvero calcestruzzo e se ne conoscono spessore e classe?
  • La zona può essere considerata non fessurata con una giustificazione progettuale?
  • Le azioni comprendono eccentricità, momento, vibrazioni, sisma o incendio?
  • ETA, codice e misura del prodotto coincidono con la fornitura?
  • Diametro del foro, hnom, hef, tfix e hmin sono stati distinti?
  • Interassi e distanze dai bordi rispettano la configurazione verificata?
  • Materiale e protezione dell’ancorante sono adatti all’ambiente?
  • Punta, aspirazione, pulizia e utensile di serraggio sono disponibili?
  • Le armature sono state localizzate dove necessario?
  • È definito chi controlla e registra la posa?

Hai bisogno di un'impresa edile?

Descrivi il lavoro da realizzare: ti aiutiamo a inoltrare la richiesta a imprese edili pertinenti.

Domande frequenti

Quanto peso regge un tassello nel cemento armato?

Non esiste un valore unico. Dipende da prodotto, misura, profondità, calcestruzzo fessurato o non fessurato, bordi, interassi, direzione del carico e qualità della posa. Si usano i dati ETA nella verifica del caso reale.

Un tassello M12 richiede sempre una punta da 12 mm?

No. M12 descrive normalmente la filettatura o la misura nominale; il diametro del foro d0 va letto nelle istruzioni dello specifico ancorante.

È meglio un tassello più lungo?

Solo se quella profondità è qualificata e compatibile con spessore, bordi e armature. Una maggiore lunghezza non corregge una geometria errata e può creare nuove interferenze.

Che differenza c’è tra hnom e hef?

hnom è la profondità nominale di posa; hef è la profondità efficace usata nei modelli resistenti. Non coincidono necessariamente.

Si può usare un tassello per calcestruzzo non fessurato in una soletta?

Solo se la condizione non fessurata è giustificata. In assenza di tale dimostrazione si valuta un prodotto qualificato per calcestruzzo fessurato.

Quattro tasselli reggono quattro volte un tassello?

Non automaticamente. Coni sovrapposti, bordo, momento, rigidezza della piastra e distribuzione non uniforme possono ridurre la capacità del gruppo.

La coppia di serraggio può essere applicata con un avvitatore a impulsi?

Soltanto entro le condizioni ammesse dal produttore. Per molti ancoranti la coppia finale richiede controllo; per le viti può essere indicata anche una potenza o coppia massima dell’utensile.

Il foro va sempre pulito?

Si segue la procedura del prodotto. Alcuni sistemi hanno condizioni specifiche che riducono o modificano la pulizia, ma non si può estendere quella caratteristica a un altro ancorante.

Si può forare una barra d’armatura per completare il foro?

Non senza una valutazione e un’autorizzazione tecnica. Si arresta il lavoro, si identifica la barra e si verifica se il punto può essere spostato.

Zincato e inox sono intercambiabili?

No. Ambiente, umidità, cloruri, accoppiamento con altri metalli e vita utile guidano la scelta. Anche una versione inox deve essere quella prevista dall’ETA e dal progetto.

Quando serve un tecnico?

Per fissaggi strutturali, parapetti, macchine, elementi sopraelevati, azioni sismiche o dinamiche, supporti degradati e ogni caso in cui il cedimento possa causare danni rilevanti.
