Il riscaldamento a parete usa una superficie verticale come terminale: nei sistemi idronici l’acqua circola in tubazioni annegate nell’intonaco oppure integrate in pannelli a secco. La parete cede calore per irraggiamento e convezione naturale, senza un radiatore sporgente. Non basta però fissare un tubo al muro e coprirlo. Per funzionare, il sistema deve avere superficie libera sufficiente, stratigrafia nota, portate bilanciate e una regolazione compatibile con il generatore e con l’inerzia della parete.

La domanda utile non è «quanti watt produce una parete radiante?» in assoluto. È: la potenza dichiarata per quel sistema, con quella finitura e quelle temperature, copre il carico del locale sulla superficie che resterà davvero attiva? La risposta richiede un calcolo stanza per stanza. Armadi, cucina, porte, finestre, piastrelle non previste e futuri fori possono sottrarre area o cambiare la resa.

Che cos’è e che cosa non è

In un impianto idronico la parete è attraversata da uno o più circuiti collegati a un collettore. Il calore passa dall’acqua al tubo, quindi allo strato di diffusione e alla superficie del locale. La temperatura di esercizio può essere inferiore a quella richiesta da molti radiatori tradizionali, ma non esiste una mandata «standard»: deriva dal fabbisogno, dalla superficie disponibile e dalla curva prestazionale del sistema.

Un pannello elettrico appeso al muro o un elemento a infrarossi è un apparecchio locale diverso. Anche una parete con tubazioni in un’intercapedine aperta, senza contatto con lo strato emittente, non si comporta come un sistema integrato. Questa guida riguarda soprattutto le soluzioni idroniche sotto intonaco o a secco; per gli apparecchi elettrici è disponibile l’approfondimento sul riscaldamento a infrarossi.

Advertisement - Pubblicità

Quando la parete è una scelta sensata

La parete radiante è interessante quando non si vuole demolire il pavimento, le quote sono limitate oppure il pavimento disponibile non copre il carico. Può servire l’intero ambiente o integrare un’altra superficie. È meno convincente se le pareti libere sono poche, se l’arredo cambierà spesso o se il locale richiede molti fissaggi.

Scorri orizzontalmente per leggere tutta la tabella.

Soluzione Punto di forza Vincolo decisivo Contesto tipico
Parete radiante Non modifica il pavimento e può avere risposta rapida Superficie verticale libera e mappa dei tubi Ristrutturazione o integrazione locale
Pavimento radiante Grande area e distribuzione uniforme Quote, massetto, finitura e inerzia Nuovo edificio o rifacimento integrale
Soffitto radiante Area raramente schermata dagli arredi Luci, controsoffitto, altezza e impianti Edifici con soffitto coordinabile
Radiatori Intervento spesso più semplice sull’esistente Temperature richieste, ingombro e distribuzione Sostituzione o riuso di reti esistenti

Non si sceglie la posizione solo per la sensazione di «caldo vicino». Il progettista valuta dispersioni delle superfici, asimmetria radiante, temperatura interna di progetto e distribuzione del terminale. Una parete esterna attiva può migliorare il comfort vicino a una superficie fredda, ma richiede che flusso verso l’esterno e comportamento termoigrometrico della stratigrafia siano verificati.

Il metodo corretto: carico, area attiva, resa

La UNI EN 12831-1 riguarda il calcolo del carico termico di progetto dell’edificio e delle singole stanze. Quel valore, espresso in watt, è il punto di partenza. Non coincide con i consumi annui e non si ricava dai soli metri quadrati del pavimento. Tiene conto, fra l’altro, di involucro, ponti termici, ricambi d’aria e condizioni interne ed esterne di progetto.

Ottenuto il carico del locale, si misura l’area netta attiva: si escludono porte, finestre, parti prive di tubo, fasce tecniche e zone che saranno schermate stabilmente quando il sistema lo richiede. La potenza specifica richiesta si può leggere con una divisione preliminare:

potenza specifica richiesta = carico termico del locale ÷ superficie attiva disponibile

Esempio: se il calcolo assegna a una stanza 1.350 W e rimangono 11 m² effettivamente attivi, occorrono in media circa 123 W/m². Questo numero non dimensiona l’impianto: serve a verificare la fattibilità. Se la documentazione del sistema, alla temperatura dell’acqua prevista e con quella finitura, dichiara una potenza inferiore, le alternative sono ridurre il carico dell’edificio, aumentare l’area, aggiungere un altro terminale o cambiare configurazione. Aumentare la mandata senza controllare limiti di parete, intonaco e comfort non è una scorciatoia progettuale.

Perché un valore in W/m² non è universale

Scorri orizzontalmente per leggere tutta la tabella.

Variabile Effetto Dove si verifica
Temperatura media dell’acqua Cambia la differenza termica disponibile Curva prestazionale e progetto idraulico
Temperatura del locale Modifica lo scambio con la superficie Condizione di calcolo dichiarata
Passo e diametro del tubo Influenzano uniformità, perdite di carico e potenza Sistema certificato e schema di posa
Intonaco o pannello Conducibilità, spessore e contatto cambiano la diffusione Stratigrafia provata dal fabbricante
Finitura Una resistenza aggiuntiva riduce lo scambio Limiti e tabelle del sistema
Area schermata Riduce lo scambio utile verso il locale Pianta arredi e superficie netta
Portata del circuito Determina salto termico e temperatura media Calcolo, misuratori e bilanciamento

Le serie UNI EN 1264 e UNI EN ISO 11855 contengono metodi per sistemi radianti integrati; la UNI EN 1264-5:2021 consente di ricavare risultati per pareti e soffitti a partire dal metodo della serie, mentre la UNI EN ISO 11855-2:2024 tratta il calcolo stazionario della potenza di sistemi idronici integrati senza intercapedine aperta. La norma applicabile dipende dalla tipologia del sistema: il dato utile per il committente resta la prestazione riferita alla configurazione realmente proposta.

Advertisement - Pubblicità

Stratigrafia a umido sotto intonaco

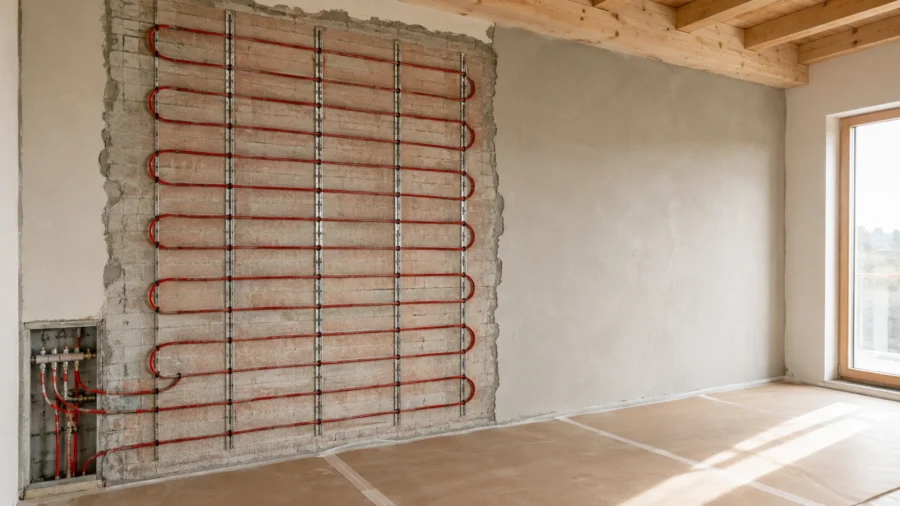

Nel sistema a umido le tubazioni vengono fissate al supporto mediante binari o elementi previsti dal fabbricante e poi incorporate nel pacchetto di intonaco. Una sequenza tipica comprende supporto preparato, eventuale strato isolante progettato, fissaggi, tubo, strati di intonaco compatibili, eventuale armatura prescritta e finitura. «Tipica» non significa intercambiabile: primer, reti, spessori, giunti e tempi dipendono dal sistema e dal tipo di intonaco.

  1. Supporto: deve essere stabile, pulito e capace di ricevere fissaggi e intonaco; parti friabili o distacchi si correggono prima.
  2. Retro della superficie: isolamento e controllo del vapore si progettano con l’intera parete, soprattutto su murature esterne; non si aggiunge un pannello interno casuale.
  3. Tubo e binari: passo, curve, fasce perimetrali e attraversamenti seguono il disegno esecutivo.
  4. Intonaco: tipo, conducibilità, copertura del tubo, numero di mani e condizioni di applicazione provengono dalla documentazione coordinata.
  5. Armatura e giunti: non sono decorazioni; posizione e sovrapposizioni devono gestire supporti diversi, spigoli e movimenti.
  6. Finitura: pittura, rasatura o rivestimento devono essere compatibili con temperatura e resistenza termica ammesse.

Uponor, per esempio, documenta un proprio sistema sotto intonaco con tubi fissati direttamente alla parete e ammette più tipi di intonaco; REHAU distingue costruzioni a umido e a secco. Queste indicazioni dimostrano che entrambe le tecniche esistono, ma diametri e spessori del singolo catalogo non vanno trasferiti a prodotti diversi. Anche un intonaco termico non è automaticamente lo strato corretto: una bassa conducibilità utile per isolare può contrastare la funzione di diffusione verso il locale.

Stratigrafia a secco

Nei sistemi a secco la tubazione può essere integrata in moduli prefabbricati o inserita in pannelli e strati diffusori montati su una sottostruttura. Il vantaggio è ridurre le lavorazioni umide e, spesso, l’inerzia; il progetto deve però coordinare giunti, profili, fissaggi, collegamenti fra moduli e zone neutre.

Un pannello in gesso rivestito con tubo preintegrato non si tratta come una lastra qualsiasi. Viti e tasselli devono cadere nelle fasce indicate, i raccordi restano accessibili finché non sono collaudati e le giunzioni seguono il ciclo del produttore. Quando la sottostruttura crea una cavità, isolamento e contatto termico devono corrispondere alla configurazione prestazionale dichiarata. La guida sui profili per cartongesso è utile per comprendere guide e montanti, ma non sostituisce il progetto del pannello radiante.

Scorri orizzontalmente per leggere tutta la tabella.

Aspetto Sistema a umido Sistema a secco
Strato emittente Tubo incorporato nell’intonaco previsto Pannello o modulo con tubo e diffusione
Cantiere Tempi di applicazione e asciugatura Montaggio e trattamento dei giunti
Inerzia Dipende da massa e spessore del pacchetto Spesso più contenuta, da verificare
Regolarità del fondo Serve adesione e stabilità dell’intonaco Serve sottostruttura planare e coordinata
Modifiche Layout flessibile prima dell’intonaco Formati e zone attive vincolati ai moduli
Controllo finale Foto e quote prima di coprire Mappa moduli, raccordi e fasce di vite
Advertisement - Pubblicità

Quale parete attivare

La parete migliore non è necessariamente la più grande sulla planimetria. Si sovrappongono schema termico, arredi, porte, finestre, impianto elettrico, tubazioni sanitarie e futuri fissaggi. Una parete dietro un armadio a tutta altezza può risultare inutilizzabile; una parete dietro un letto con distacco e arredo leggero va valutata secondo le istruzioni, non data per libera.

Su una parete esterna l’isolamento dietro il piano attivo può limitare il flusso indesiderato verso l’esterno, ma l’isolamento termico interno cambia temperature e migrazione del vapore nella muratura. Serve una verifica termoigrometrica, specialmente su muri umidi, storici o esposti. Su una parete divisoria parte del calore può raggiungere il locale adiacente: può essere utile o diventare una perdita rispetto alla zona controllata.

Il progetto lascia zone non attive per quadri elettrici, scatole, collettori, sanitari sospesi, mensole, pensili e ancoraggi strutturali. Queste riserve si quotano nel disegno esecutivo. Affidarsi alla memoria del posatore rende pericolosa ogni modifica futura.

Circuiti, collettore e bilanciamento

Ogni circuito ha lunghezza, diametro, portata e perdita di carico. I limiti non si copiano da un altro impianto: sono calcolati con il tubo, il passo e il gruppo di pompaggio scelti. Circuiti molto diversi collegati allo stesso collettore richiedono regolazione delle portate; altrimenti l’acqua privilegia il percorso idraulicamente più facile e alcune pareti restano tiepide.

Mandata e ritorno devono essere identificati, così come il locale servito da ogni anello. Il collettore deve restare accessibile per lettura, sfiato, bilanciamento e manutenzione. Raccordi nascosti nella parete si evitano salvo soluzioni espressamente previste e documentate. Se il radiante viene aggiunto a una rete con radiatori ad alta temperatura, non basta derivare due tubi: occorre coordinare temperature, portate, pompa, eventuale miscelazione e controllo.

Advertisement - Pubblicità

Regolazione: stanza, acqua e inerzia

Il termostato ambiente comanda la zona, ma non decide da solo la temperatura dell’acqua. Una regolazione completa può comprendere compensazione climatica, valvole o attuatori sul collettore, pompa modulante e limiti previsti dal sistema. Il sensore va collocato dove rappresenta il locale, lontano da sole diretto, correnti d’aria, sorgenti di calore e dalla stessa parete attiva se ciò falserebbe la misura.

Una parete leggera può reagire più rapidamente di una stratigrafia massiva, ma «rapida» non significa istantanea. Accensioni e spegnimenti molto ravvicinati possono produrre oscillazioni e funzionamento inefficiente del generatore. La curva climatica cerca invece la temperatura d’acqua minima capace di coprire il carico nelle condizioni reali.

Le basse temperature di emissione possono lavorare bene con una pompa di calore, ma l’efficienza dipende dalla temperatura di mandata effettiva, dal clima e dalla macchina. Anche una caldaia o un sistema ibrido possono alimentare il circuito se progetto idraulico, controllo e temperature sono compatibili. Il terminale non garantisce da solo un risparmio percentuale.

Raffrescamento: il punto di rugiada è un limite operativo

Facendo circolare acqua più fredda, la parete può sottrarre calore al locale. La potenza estiva va calcolata separatamente e spesso è limitata dalla temperatura superficiale ammissibile prima della condensazione. Quando la superficie scende sotto il punto di rugiada dell’aria, compare acqua: non è un difetto estetico, ma una condizione che può danneggiare finiture e favorire problemi igienici.

Servono misura di temperatura e umidità, logica anticondensa e, nella maggior parte dei climi umidi, deumidificazione e ricambio d’aria. Il setpoint dell’acqua deve conservare un margine di sicurezza definito dal progetto. La guida su punto di rugiada e condensa spiega il fenomeno; nel radiante estivo il controllo deve però reagire alle condizioni interne in tempo reale.

Posa e prove: una sequenza che lascia traccia

  1. Progetto e coordinamento: carichi, aree attive, stratigrafie, circuiti, portate, collettore, regolazione, arredi e impianti.
  2. Controllo del supporto: materiale, planarità, coesione, umidità, fessure, fuori piombo e compatibilità dei fissaggi.
  3. Tracciamento: bordi dei campi, zone neutre, attraversamenti e collegamenti al collettore.
  4. Fissaggio e posa del tubo: passo, raggi di curvatura, protezioni e sequenza del produttore.
  5. Riempimento e sfiato: ogni anello viene identificato e liberato dall’aria.
  6. Prova di tenuta: pressione, durata, temperatura e risultato si registrano secondo progetto, norma e manuale; non esiste un valore improvvisato valido per tutti.
  7. Chiusura: tubi nelle condizioni prescritte durante intonacatura o montaggio, con controllo di copertura, rete, giunti e viti.
  8. Asciugatura e avviamento: si rispettano i tempi del materiale; l’aumento di temperatura segue la procedura prevista, non accelera la maturazione.
  9. Bilanciamento e consegna: portate, setpoint e funzionamento vengono verificati e annotati.

La UNI EN 1264-4:2021 definisce requisiti uniformi per progettazione e realizzazione di sistemi a pavimento, soffitto e parete; la UNI EN ISO 11855-5:2024 tratta requisiti di installazione per sistemi radianti integrati. Il manuale del sistema completa queste regole con limiti specifici. Se cantiere e disegno richiedono una deviazione, la modifica viene approvata prima di coprire i tubi.

Foto, quote e forature future

Prima dell’intonaco o della chiusura si fotografano tutte le pareti frontalmente con riferimenti dimensionali visibili. Si conserva anche il disegno as built con bordi dei campi, passo, partenze, ritorni, zone neutre e profondità. Una foto prospettica senza misura aiuta poco quando, anni dopo, si deve fissare un pensile.

Per forare si consulta la documentazione e si localizzano i tubi con strumenti adatti, eventualmente osservando il circuito in funzione con termografia. Il risultato strumentale non autorizza una perforazione alla cieca: profondità del tubo, materiali riflettenti e temperatura uniforme possono ridurre la leggibilità. Per carichi pesanti è preferibile predisporre prima rinforzi e fasce libere.

Finiture e arredi

Pitture e rasature devono sopportare le temperature previste e non creare una resistenza non considerata. Carta da parati, pannelli lignei, rivestimenti tessili o ceramici possono cambiare la resa; si usano soltanto se inclusi nelle tabelle o approvati dal sistema. Un nuovo rivestimento applicato dopo anni può trasformare una parete ben dimensionata in una superficie insufficiente.

Armadi senza ventilazione, librerie piene e mobili aderenti schermano lo scambio e possono riscaldarsi. La pianta arredi fa quindi parte del progetto termico. Quadri leggeri e mobili distanziati non sono automaticamente vietati, ma vanno valutati con disposizione dei tubi, prescrizioni del fabbricante e temperatura superficiale.

Difetti: sintomo, verifica, intervento

Scorri orizzontalmente per leggere tutta la tabella.

Sintomo Cause possibili Prima verifica Errore da evitare
Parete fredda Valvola chiusa, aria, portata assente o comando Collettore, attuatore, temperature e sfiato Alzare subito la mandata
Fasce calde e fredde Passo, contatto, aria o portata insufficiente Mappa termica confrontata con l’as built Attribuire tutto all’intonaco
Locale non raggiunge il setpoint Carico maggiore, area schermata o resa inferiore Carico, area netta, curva e portate Usare solo la temperatura superficiale
Crepe nell’intonaco Supporto, rete, giunti, spessore o avviamento Forma della crepa e ciclo applicato Stuccare senza capire il movimento
Rumore di gorgoglio Aria o pressione/portata non corrette Riempimento, sfiato e circolatore Sfiatare senza ripristinare l’equilibrio
Calo di pressione Perdita o problema in altri componenti Isolamento dei circuiti e prova qualificata Rabboccare ripetutamente
Condensa in estate Superficie sotto il punto di rugiada Umidità, temperature e logica anticondensa Asciugare e continuare con lo stesso setpoint
Consumi elevati Dispersioni, setpoint, curva o generatore Dati nel tempo, non un solo giorno Imputare tutto al terminale

Una perdita sospetta richiede messa in sicurezza e localizzazione non distruttiva prima di aprire. Il disegno dei circuiti riduce demolizioni; una termocamera può mostrare il tracciato quando l’impianto è in condizioni adatte, ma umidità o distacchi possono alterare l’immagine. Riparazioni e raccordi devono appartenere al sistema e rimanere documentati.

Documenti, impresa e pratica edilizia

Gli impianti di riscaldamento e climatizzazione rientrano nel campo del D.M. 37/2008 e successive modifiche. L’installazione deve essere eseguita da impresa abilitata; a fine lavori sono necessari la dichiarazione di conformità e gli allegati previsti. Progetto, schema, relazione dei materiali, prove, manuali, fotografie e regolazioni vanno consegnati e conservati. La guida alla dichiarazione di conformità degli impianti distingue DiCo e dichiarazione di rispondenza.

Il titolo edilizio non dipende dal nome «riscaldamento a parete» ma dall’insieme delle opere: rifacimento impiantistico, modifica di tramezzi, isolamento interno, interventi strutturali, edificio vincolato e regole locali possono cambiare l’inquadramento. Prima del cantiere un tecnico verifica Comune, condominio e vincoli. Non si divide artificialmente l’intervento in lavori apparentemente minori per evitare gli adempimenti.

Come confrontare i preventivi

Un prezzo al metro quadrato del solo pannello non descrive il costo dell’opera. Incidono rilievo e calcolo, preparazione della parete, isolamento, intonaco o sottostruttura, collettore, regolazione, generatore, finitura, collegamenti elettrici, demolizioni, ripristini e collaudo. Anche una piccola area può avere costi fissi importanti.

  • carico termico per ambiente e potenza richiesta;
  • marca, sistema, tubo, pannello e stratigrafia completa;
  • superficie lorda, superficie attiva e zone escluse;
  • prestazione dichiarata nelle condizioni di progetto;
  • numero, lunghezza e portata dei circuiti;
  • collettore, attuatori, circolatore, miscelazione e regolazione;
  • preparazioni, intonaco, reti, profili, rasature e pittura;
  • prove, avviamento, bilanciamento e parametri consegnati;
  • as built fotografico e quotato;
  • dichiarazione di conformità, manuali e garanzie;
  • opere escluse e responsabilità fra impiantista, muratore e finitore.

Checklist prima di scegliere

  1. calcolare il carico di ogni locale;
  2. disegnare arredi e impianti prima di stimare l’area attiva;
  3. verificare la resa della configurazione, non un valore generico;
  4. decidere se il sistema sarà unico o integrativo;
  5. scegliere parete esterna o interna dopo la verifica termoigrometrica;
  6. definire a umido o a secco con tutti gli strati;
  7. coordinare passo, circuiti, collettore, portate e generatore;
  8. progettare regolazione e, se previsto il freddo, anticondensa e deumidificazione;
  9. riservare zone senza tubo per mobili e fissaggi;
  10. stabilire prove e condizioni durante la chiusura;
  11. pretendere foto, quote e schema finale;
  12. conservare DiCo, allegati, manuali e parametri di avviamento.

Domande frequenti

Il riscaldamento a parete può sostituire i termosifoni?

Sì, se la potenza disponibile sulla superficie realmente attiva copre il carico di ogni locale nelle condizioni di progetto. Quando l’area è insufficiente può essere un’integrazione.

Quanti W/m² produce una parete radiante?

Non esiste un valore unico. Dipende da temperatura media dell’acqua e del locale, passo, tubo, intonaco o pannello, finitura e portata. Va usata la curva del sistema specifico.

È meglio il sistema a umido o a secco?

Il sistema a umido integra il tubo nell’intonaco; quello a secco usa moduli o pannelli e riduce le lavorazioni umide. La scelta dipende da supporto, spessore, inerzia, cantiere e finitura.

Si può installare su una parete esterna?

Sì, ma bisogna verificare flusso verso l’esterno, isolamento e comportamento termoigrometrico della parete. Aggiungere isolamento interno senza calcolo può creare nuovi rischi.

Si possono mettere armadi davanti alla parete radiante?

Un arredo grande e aderente può schermare la superficie e ridurre la resa. La pianta degli arredi va definita prima del calcolo; distanze e limitazioni seguono il sistema scelto.

Come si fora una parete con i tubi?

Si usa il disegno as built, si localizza il circuito con strumenti adatti e si rispettano profondità e zone neutre. Per carichi pesanti conviene predisporre rinforzi prima della posa.

Il riscaldamento a parete funziona con la pompa di calore?

Sì, le ampie superfici possono lavorare a temperature compatibili con molte pompe di calore. Efficienza e copertura vanno però calcolate con clima, mandata reale e generatore specifico.

Può anche raffrescare?

Sì se progettato per farlo, ma la temperatura superficiale deve restare sopra il punto di rugiada. Servono controllo di temperatura e umidità, anticondensa e spesso deumidificazione.

Le crepe nell’intonaco dipendono sempre dal calore?

No. Possono dipendere da supporto, spessore, armatura, giunti, tempi di asciugatura o avviamento. Forma e posizione vanno confrontate con stratigrafia e schema dei tubi.

Quali documenti devono essere consegnati?

Almeno progetto o schema applicabile, materiali, prove, bilanciamento, regolazioni, fotografie e disegno as built, manuali e dichiarazione di conformità con gli allegati previsti.

Fonti normative e tecniche
