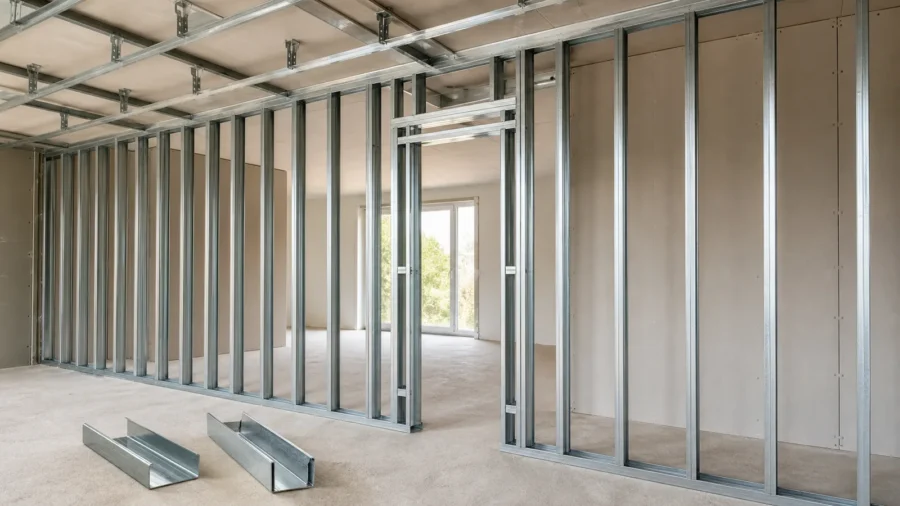

I profili per cartongesso formano l’ossatura alla quale vengono avvitate le lastre. Nelle pareti la guida a U definisce il tracciato a pavimento e soffitto, mentre i montanti a C lavorano verticalmente; nei controsoffitti cambiano sezioni, collegamenti, pendini e schema. Due profili zincati che sembrano simili possono quindi avere funzioni e capacità molto diverse.

La scelta non si esaurisce nella larghezza “50, 75 o 100”. Contano altezza e uso della parete, interasse, spessore della lamiera, tipo e numero di lastre, porte, carichi appesi, impianti, isolamento acustico, resistenza al fuoco, umidità e movimento dell’edificio. Questa guida spiega come leggere le misure e usare le tabelle di sistema senza trasformare una configurazione ricorrente in una regola universale.

Guida a U e montante a C: funzioni diverse

La guida a U è il profilo continuo fissato lungo pavimento e soffitto o, nelle contropareti, lungo il perimetro previsto. Accoglie piede e testa dei montanti e trasferisce le azioni ai supporti attraverso i propri fissaggi. Sotto la guida si posa normalmente un nastro di tenuta o desolidarizzazione coerente con il sistema.

Il montante a C ha ali e piccoli risvolti che ne aumentano la rigidezza. Viene inserito nelle guide, orientato e distanziato secondo il progetto; le lastre si avvitano sulle sue ali. Le forature predisposte nell’anima consentono il passaggio degli impianti, purché i bordi non danneggino tubi e cavi.

Il montante non è una trave strutturale dell’edificio e la parete in gesso rivestito è normalmente non portante. Anche quando sostiene lastre, porte leggere o accessori previsti, non sostituisce un elemento portante senza un sistema specificamente progettato.

Advertisement - Pubblicità

Come si leggono le misure

Su smartphone la tabella può essere fatta scorrere orizzontalmente.

Voce Che cosa indica Perché conta
Anima Larghezza centrale del profilo Determina intercapedine e gran parte dello spessore della parete
Ali Parti laterali sulle quali si fissano le lastre Influiscono su rigidezza e superficie di avvitamento
Risvolto Piccolo bordo ripiegato del montante a C Stabilizza l’ala e distingue il montante dalla guida
Spessore lamiera Spessore nominale dell’acciaio, per esempio 0,6 mm Cambia resistenza, viti, altezza e impieghi ammessi
Lunghezza Misura commerciale della barra Va coordinata con altezza, giunti e sfrido
Rivestimento Zinco o protezione più specifica Determina compatibilità con ambiente interno, umido o esterno

Una sigla come C 47/74/50 descrive, secondo la convenzione del produttore, ali e anima del profilo; il prodotto viene commercialmente chiamato montante da 75 mm. Le dimensioni effettive possono essere leggermente asimmetriche per permettere l’accoppiamento e rispettare le tolleranze. Per questo guida e montante devono appartenere alla stessa famiglia, non essere abbinati solo perché riportano lo stesso numero nominale.

La UNI EN 14195:2015 specifica caratteristiche, prove e valutazione di conformità dei componenti metallici per sistemi in lastre di gesso, compresa la marcatura CE. La norma riguarda assemblaggi non portanti e non sostituisce la progettazione della parete completa.

Misure ricorrenti nelle pareti

Per guide e montanti da parete sono comuni anime nominali da 50, 75, 100 e 150 mm. Produttori come Siniat propongono, nella gamma corrente, ali da circa 40 o 50 mm e lamiere da 6/10 o 10/10 mm, con varianti speciali. Non significa che ogni misura sia disponibile o intercambiabile in tutte le linee.

Le applicazioni sono orientative: la scelta definitiva deriva dalla scheda di sistema.

Anima nominale Spessore indicativo con una lastra da 12,5 mm per lato Uso ricorrente Limite da verificare
50 mm Circa 75 mm Divisori bassi o contropareti con poco ingombro Impianti, altezza, acustica e rigidezza
75 mm Circa 100 mm Pareti interne residenziali e passaggi impiantistici ordinari Porte, carichi e prestazione richiesta
100 mm Circa 125 mm Pareti più alte, cavità maggiori o requisiti più severi Configurazione completa e altezza ammessa
150 mm Circa 175 mm Grandi cavità o sistemi specialistici Necessità reale, dettagli e costo

Lo spessore della parete si stima sommando anima del profilo e rivestimenti sui due lati. Con montante da 75 mm e una lastra da 12,5 mm per faccia si ottengono nominalmente 100 mm; con due lastre per faccia si arriva a circa 125 mm. Finiture, tolleranze, membrane e rivestimenti ceramici aumentano la misura finale.

Una parete più larga non è automaticamente più performante. Il risultato acustico e antincendio appartiene alla stratigrafia provata: profili, interasse, lastre, viti, isolante, giunti e collegamenti perimetrali.

Advertisement - Pubblicità

Spessore della lamiera e marcatura

Il comune profilo interno è spesso da 0,6 mm nominali, ma esistono prodotti più sottili, rinforzati da 0,8–1,0 mm o speciali. Un decimo di millimetro incide su rigidezza, capacità della vite, peso e prestazioni. Non si sostituisce un profilo previsto da 0,8 mm con uno da 0,6 mm perché la sezione esterna coincide.

La documentazione deve riportare produttore, riferimento alla UNI EN 14195, geometria, spessore, tipo di acciaio, rivestimento, reazione al fuoco e caratteristiche dichiarate pertinenti. La UNI EN 10346:2015 riguarda i prodotti piani d’acciaio rivestiti per immersione a caldo in continuo, usati come materia prima; la sigla del rivestimento e la massa protettiva vanno lette nella scheda.

La zincatura ordinaria non rende il profilo adatto a qualsiasi esterno, facciata o ambiente permanentemente bagnato. Per esposizioni severe servono sistemi con protezione specifica, dettagli contro ristagni e compatibilità di tutti i componenti.

Interasse dei montanti

L’interasse è la distanza tra gli assi di due montanti consecutivi. Deve permettere ai bordi e agli eventuali giunti intermedi delle lastre di cadere sul supporto previsto. Con lastre larghe 1200 mm sono frequenti interassi da 600 o 400 mm; con moduli diversi si incontrano 625, 450 o 300 mm. Sono griglie di progetto, non valori da scegliere in base alla sola abitudine.

Ridurre l’interasse può aumentare la rigidezza e supportare formati, orientamenti o rivestimenti particolari, ma non autorizza a cambiare liberamente altezza, profilo e numero di lastre. Un sistema provato a 600 mm può ammettere anche 400 mm secondo la propria documentazione; l’operazione inversa non è automatica.

L’interasse si misura asse-asse e si traccia tenendo conto del verso di posa. I montanti vicino a estremità, angoli e aperture non seguono sempre la maglia ordinaria. Le lastre non devono terminare su un vuoto né creare strisce troppo strette accanto a porte e finestre.

Advertisement - Pubblicità

Altezza della parete

L’altezza massima non deriva dalla sola larghezza del montante. Dipende da spessore della lamiera, interasse, singolo o doppio montante, numero e tipo di lastre, vincoli, categoria d’uso e azioni orizzontali. Le tabelle Knauf W111 mostrano, per esempio, come la stessa sezione cambi altezza ammessa passando da 600 a 400 o 300 mm e da montante singolo a doppio.

Negli ambienti affollati, nelle pareti alte e dove sono possibili spinte, urti o azioni sismiche serve un dimensionamento. Le NTC 2018 richiedono di considerare gli elementi non strutturali e i loro collegamenti; una parete che non porta il solaio deve comunque restare stabile e non mettere in pericolo le persone.

In sommità può essere necessario un giunto scorrevole che assorba la freccia del solaio senza caricare la parete. Il gioco, la guida profonda, i fissaggi e la posizione delle viti devono seguire il dettaglio di sistema: bloccare il montante alla testa quando è prevista libertà di movimento annulla il dispositivo.

Parete semplice, doppia e disaccoppiata

La forma dell’orditura modifica spazio, stabilità e percorsi acustici.

Schema Configurazione Quando si usa Attenzione
Orditura singola Una fila di montanti tra due guide Divisori e pareti interne ordinarie Impianti e collegamenti attraversano la stessa cavità
Montanti doppi accoppiati Due profili uniti schiena contro schiena o a scatola Aperture, rinforzi o maggiori altezze previste Unioni e passo delle viti sono di sistema
Orditura doppia Due file separate o collegate in modo controllato Pareti impiantistiche o acustiche I ponti tra file possono ridurre il disaccoppiamento
Controparete autoportante Montanti davanti alla muratura senza appoggi intermedi Regolarizzazione, isolamento e impianti Altezza libera e distanza dalla parete esistente
Controparete su staffe Profili collegati al fondo con distanziatori Ridotto ingombro e correzione della planarità Ponti acustici, supporto e corrosione delle staffe
Advertisement - Pubblicità

Profili per controsoffitto

I profili da soffitto non si scelgono dalla tabella delle pareti. Sono comuni canali a C da 27/48/27 mm, guide perimetrali intorno a 30/28/30 mm e sistemi con profili da 50 o 60 mm, ma geometrie e nomi cambiano tra produttori. L’orditura può essere singola, doppia incrociata, a scatto o autoportante.

Interasse dei primari, secondari e pendini dipende da lastre, numero di strati, peso, fuoco, acustica, quota e carichi. In un sistema Gyproc CS.P 27/48, per esempio, una configurazione documentata usa primari fino a 1000 mm, secondari fino a 400 mm e sospensioni fino a 900 mm; un’altra stratigrafia può avere valori diversi. Copiare solo quei tre numeri senza gli altri componenti non ricrea il sistema.

Profili, pendini, ganci, giunti e accessori devono essere compatibili. Apparecchi pesanti o dinamici si sostengono dal solaio o da una struttura indipendente, non si caricano casualmente sui canali del controsoffitto.

Aperture, porte e carichi appesi

Una porta interrompe la maglia regolare e concentra azioni su montanti laterali e architrave. Peso dell’anta, larghezza, frequenza d’uso e altezza della parete determinano se servono montanti doppi, profili rinforzati o telai specifici. I giunti verticali delle lastre non dovrebbero proseguire direttamente dagli angoli dell’apertura quando il sistema prevede un taglio a bandiera.

Pensili, TV, sanitari e corrimano richiedono traverse o supporti predisposti quando il carico supera ciò che la lastra e i tasselli possono sostenere. Il rinforzo si progetta prima di chiudere la parete e viene documentato con foto e quote. Non si taglia l’ala del montante per far passare una cassetta o un tubo proprio nella zona destinata al carico.

Impianti nell’intercapedine

I cavi e i tubi passano attraverso fori predisposti nell’anima, protetti da boccole dove i bordi possono danneggiarli. Non si incidono ali e risvolti senza una verifica: sono le parti che danno rigidezza al profilo e ricevono le viti delle lastre. Scatole contrapposte sui due lati possono creare un ponte acustico e compromettere il fuoco.

La larghezza del montante deve accogliere impianti e isolante senza schiacciamenti. Tubazioni di grande diametro richiedono una parete impiantistica, doppia orditura o supporti sanitari; forzare tutto dentro 50 mm produce curve, rumori e tagli impropri. Prima della chiusura si collaudano gli impianti e si fotografa il percorso.

Acustica e resistenza al fuoco

In acustica contano profondità della cavità, massa delle lastre, isolante, disaccoppiamento e tenuta perimetrale. Montanti più larghi possono aiutare, ma un collegamento rigido tra due file o una guida senza nastro può creare percorsi di trasmissione. Non si sommano semplicemente i decibel dichiarati dai singoli prodotti.

La resistenza al fuoco appartiene all’assemblaggio classificato. Cambiare spessore del profilo, interasse, viti, lastre, lana o giunti può uscire dal campo di applicazione. Le pareti certificate riportano dimensioni minime, altezza, orientamento, dettagli di testa e attraversamenti: “lastra rossa” e profilo zincato da soli non garantiscono una classe EI.

Posa delle guide e dei montanti

  1. Tracciare entrambe le facce. Riportare asse, spessore finito, porte e incroci con laser o filo, controllando fuori squadra e quote.
  2. Applicare il nastro. Posarlo continuo sotto guide e profili perimetrali secondo il requisito acustico e di tenuta.
  3. Fissare le guide. Scegliere ancoraggi per il supporto reale e rispettare passo, bordi e dettagli del sistema.
  4. Tagliare i montanti. Usare cesoie idonee, eliminare bave e lasciare il gioco di testa previsto senza accorciamenti arbitrari.
  5. Inserire e orientare. Posare la prima maglia, controllare piombo, interasse e verso delle ali; non fissare alle guide se il sistema li lascia scorrevoli.
  6. Formare le aperture. Realizzare stipiti, architravi e rinforzi prima degli impianti, con giunti delle lastre correttamente sfalsati.
  7. Posare impianti e isolante. Usare fori predisposti e supporti indipendenti, evitando schiacciamenti e contatti rumorosi.
  8. Controllare prima delle lastre. Verificare planarità, fissaggi, giunti, rinforzi, foto e documenti del sistema.

La smerigliatrice produce scintille, bave e danneggiamento locale della protezione; per i normali profili sottili si preferiscono cesoie manuali o elettriche adatte. Si usano guanti contro i bordi taglienti e occhiali durante taglio e fissaggio.

Esempio di quantità per una parete

Una parete rettilinea lunga 4,00 m e alta 2,70 m, senza porte, con montanti a interasse massimo 600 mm richiede preliminarmente guide per 8,00 m complessivi. Le posizioni dei montanti sono 0, 0,60, 1,20, 1,80, 2,40, 3,00, 3,60 e 4,00 m: otto montanti, pari a 21,60 m lineari.

Il computo reale aggiunge sfrido, estremità, incroci, giunti, eventuali raddoppi e lunghezze commerciali. Se compare una porta, non si sottrae semplicemente il vuoto: servono stipiti, architrave e pezzi di raccordo. La distinta comprende anche nastro, fissaggi delle guide, viti, rinforzi e accessori.

Errori e difetti

Il difetto della finitura spesso nasce nell’orditura nascosta.

Sintomo Causa possibile Controllo
Parete ondulata Profili storti, interassi irregolari o montanti non allineati Laser e riga prima della chiusura
Crepe vicino alla porta Stipite debole, giunto sullo spigolo o movimento del telaio Schema dell’apertura e taglio delle lastre
Rumori metallici Profili liberi, tubi a contatto o collegamenti incoerenti Ispezione durante vibrazione e uso degli impianti
Fessura in sommità Freccia del solaio bloccata dalla parete Giunto di testa e posizione delle viti
Viti che non tengono Lamiera diversa, vite errata o bordo mancato Spessore del profilo e posizione reale
Ruggine Esposizione non compatibile, ristagno o taglio degradato Origine dell’acqua e classe del sistema

Costi indicativi

Un profilo standard interno sottile può costare indicativamente 1,50–4 euro per metro lineare; sezioni larghe, lamiere rinforzate e protezioni speciali possono salire a 4–10 euro/m o più. Accessori, sfrido, trasporto di barre lunghe e quantità minime modificano il prezzo effettivo.

Per una parete completa la struttura rappresenta solo una quota del costo. Lastre, isolante, viti, nastri, stucco, porte, impianti e manodopera portano spesso una parete interna ordinaria nell’ordine di 40–90 euro/m², mentre sistemi alti, acustici, antincendio, antiurto o con molti rinforzi richiedono un preventivo specifico. L’offerta deve identificare sistema, profili, spessori, interassi e strati, non soltanto “parete in cartongesso”.

Permessi e documentazione

Una semplice parete interna non strutturale può rientrare nella manutenzione, ma distribuzione, requisiti igienici, impianti, antincendio, destinazione d’uso e vincoli possono richiedere una pratica. Il profilo non determina da solo il titolo edilizio: conta l’intervento complessivo.

Alla consegna si conservano schede, dichiarazioni, elaborati, foto dei rinforzi e percorsi impiantistici. La documentazione permette di fissare futuri arredi senza tagliare profili o tubi e di ripristinare correttamente sistemi acustici e antincendio.

Checklist per scegliere i profili

  • tipo di opera: parete, controparete, soffitto o rivestimento;
  • altezza, lunghezza, categoria d’uso e azioni previste;
  • larghezza, orientamento e numero delle lastre;
  • interasse previsto dalla scheda completa;
  • aperture, porte, carichi e rinforzi;
  • spazio per impianti e isolante;
  • prestazioni acustiche, antincendio e antiurto;
  • umidità, esterno e protezione dalla corrosione;
  • movimenti di solaio e giunto di testa;
  • marcatura, schede, accessori e compatibilità del sistema.

Domande frequenti

Qual è la differenza tra guida e montante?

La guida a U corre normalmente a pavimento e soffitto; il montante a C si inserisce verticalmente nelle guide e riceve le viti delle lastre.

Quale profilo scegliere: 50, 75 o 100 mm?

Dipende da altezza, interasse, impianti, isolamento, carichi e prestazioni. Il 75 mm è ricorrente nelle abitazioni, ma non è una prescrizione universale.

Qual è l’interasse corretto dei montanti?

Quello previsto dal sistema per formato e orientamento delle lastre, altezza e prestazioni. Sono frequenti 600 e 400 mm, ma esistono altre maglie.

Si possono unire profili di marche diverse?

Non è prudente nei sistemi prestazionali: geometrie, tolleranze, accessori e campi di prova possono differire anche con misura nominale uguale.

Un profilo da 0,6 mm basta sempre?

No. È comune negli interni, ma altezza, porte, carichi, esterno e sistemi speciali possono richiedere spessori maggiori.

I montanti vanno sempre avvitati alle guide?

No. Alcuni sistemi li lasciano inseriti e liberi di assorbire movimenti; aperture e dettagli speciali possono richiedere unioni. Si segue la scheda.

Si possono tagliare i montanti per far passare i tubi?

Si usano i fori predisposti. Tagliare ali o risvolti riduce la rigidezza e richiede una verifica e un dettaglio alternativo.

I profili da parete vanno bene per il controsoffitto?

Solo se una configurazione specifica li prevede, come alcuni soffitti autoportanti. I normali soffitti sospesi usano profili, pendini e interassi dedicati.

La zincatura basta all’esterno?

Non sempre. Esposizione, condensa, sali, tagli e ristagni richiedono una protezione anticorrosiva e un sistema espressamente adatto.

Come si calcola lo spessore della parete?

Si sommano larghezza dell’orditura e spessori delle lastre su entrambi i lati, aggiungendo poi finiture e rivestimenti.
