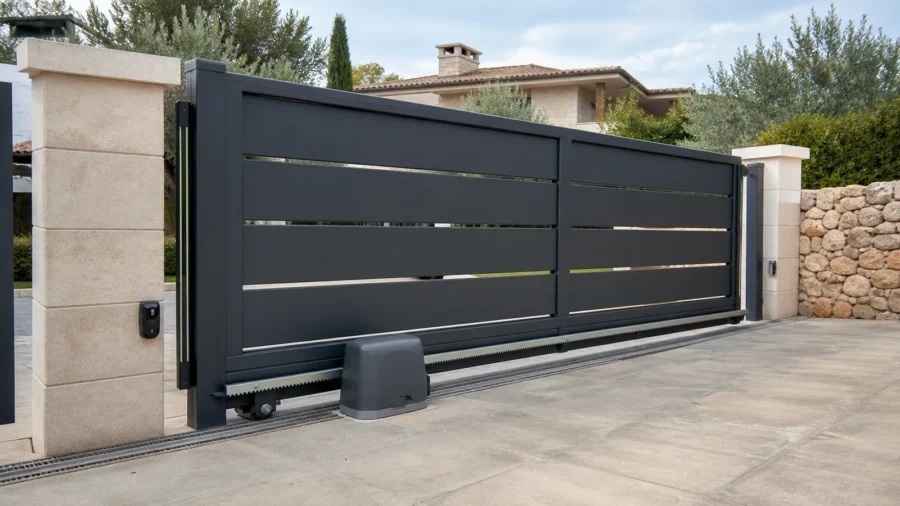

Automazione cancello scorrevole: motore, cremagliera e sicurezza

L’automazione di un cancello scorrevole non è il semplice abbinamento tra un kit e il peso dichiarato dell’anta. Il motoriduttore deve muovere una chiusura meccanicamente efficiente, la cremagliera deve trasmettere il moto senza caricare il pignone e i dispositivi di sicurezza devono proteggere tutte le zone raggiungibili. Centrale, sensori, opere civili, linea elettrica e documenti appartengono alla stessa macchina.

Un motore sovradimensionato non raddrizza il binario e può aumentare le forze pericolose. Una coppia di fotocellule non rende automaticamente sicuri bordo posteriore, rulli, cremagliera e spazio di ricovero. Il criterio corretto parte dal cancello manuale, misura lo sforzo reale, valuta utenti e frequenza d’uso e solo dopo seleziona operatore, trasmissione e protezioni.

Questa guida spiega che cosa chiedere all’installatore e come controllare progetto, posa e consegna. Non contiene schemi di cablaggio: collegamenti, regolazioni di forza e modifiche ai circuiti di sicurezza spettano a personale competente, seguendo manuali e norme applicabili.

Automazione e cancello sono una sola macchina

Nel cancello su rotaia l’anta poggia su ruote e scorre lungo un binario; il pignone del motoriduttore ingrana nella cremagliera fissata al telaio. Nel tipo autoportante l’anta è sostenuta da carrelli laterali, ma il principio della trasmissione può restare analogo. Motore e cremagliera producono la traslazione: non devono portare il peso né correggere difetti delle guide.

Un cancello a battente ruota invece sulle cerniere e richiede quote e operatori differenti. La guida al motore per cancello a battente tratta bracci, leve e casse interrate: quei criteri non vanno trasferiti allo scorrevole.

Il sistema scorrevole automatizzato comprende almeno anta, rotaia o carrelli, guide superiori, arresti meccanici, motoriduttore, pignone, cremagliera, centrale, finecorsa, comando, sblocco, alimentazione, segnalazione e dispositivi di protezione. Se un solo elemento cambia, la valutazione della macchina completa può dover essere aggiornata.

Il controllo decisivo avviene a motore sbloccato

Prima di scegliere l’operatore, l’anta deve muoversi manualmente lungo tutta la corsa senza impuntamenti, accelerazioni spontanee o variazioni marcate di sforzo. Si verificano ruote, cuscinetti, rotaia, carrelli, guida superiore, rettilineità, arresti e dispositivi antideragliamento. Lo sforzo di avviamento e quello durante la corsa possono essere misurati: il peso nominale da solo non li descrive.

Foglie, ghiaia, ghiaccio, cedimenti e ristagni possono trasformare uno scorrimento buono in uno gravoso. Anche una lieve pendenza lungo il binario produce una componente del peso che aiuta in un verso e ostacola nell’altro. Il motore non va scelto sul giorno migliore, ma sulla condizione di esercizio ragionevolmente prevista e mantenibile.

Se il cancello manuale ha un difetto, questo viene riparato prima dell’automazione. Aumentare coppia o disattivare il rilevamento ostacoli per superare un punto duro nasconde il problema e riduce la sicurezza.

Come scegliere il motoriduttore

La massa massima dell’anta indicata in catalogo è un limite del prodotto in condizioni definite, non una regola di progetto. Due cancelli dello stesso peso possono richiedere operatori diversi se cambiano lunghezza, attrito, pendenza, tamponamento al vento, velocità e numero di manovre. Il margine non si applica come percentuale universale: si seguono dati del fabbricante e verifica dell’installatore.

Peso, lunghezza e forza di trascinamento

Il peso influisce su inerzia e carico delle ruote, ma il motore deve fornire la forza necessaria al pignone. Si considerano sforzo di distacco, resistenza durante la corsa, eventuale pendenza e condizioni ambientali. La lunghezza modifica tempi di manovra e durata del funzionamento, mentre un’anta flessibile può generare disallineamenti pur restando sotto il limite di massa.

Vento e tamponamento

Un pannello cieco si comporta come una vela. Il vento agisce soprattutto su telaio, guide e sostegni, ma può aumentare attriti e forza richiesta; non si risolve scegliendo soltanto un motore più potente. La resistenza del cancello e la protezione dalle forze pericolose devono rimanere verificate nella configurazione reale.

Cicli e intensità d’uso

Una villetta può compiere poche manovre distanziate; un condominio, un’autorimessa o un’attività possono avere sequenze ravvicinate. Scheda e manuale indicano servizio, cicli, tempo di lavoro e condizioni termiche. Un motore capace di muovere il peso può comunque andare in protezione se non è adatto alla frequenza richiesta.

Velocità e rallentamenti

Una manovra rapida riduce l’attesa sulla strada ma aumenta energia cinetica e necessità di controllo. Accelerazioni, rallentamenti e arresti devono essere compatibili con anta, trasmissione e protezioni. Il tempo totale comprende avvio, corsa lenta e margini: non si ricava dividendo soltanto la luce per la velocità massima.

24 V o 230 V

Gli operatori a bassa tensione continua possono offrire controllo elettronico fine, rilevamento, velocità variabile e batteria tampone; quelli alimentati a 230 V hanno architetture e campi d’uso propri. La tensione non stabilisce da sola robustezza o sicurezza del cancello. Si confrontano servizio, centrale, coppia, protezioni, ricambi e ambiente del modello esatto.

Cremagliera e pignone: il dettaglio che decide la regolarità

Modulo e geometria della cremagliera devono essere compatibili con il pignone. Esistono elementi metallici e soluzioni polimeriche con anima o supporti, ciascuna con limiti di carico, temperatura, fissaggio e rumorosità. Non si sostituisce un segmento con uno “simile” senza verificare passo, profilo e sistema.

La cremagliera si collega a una parte resistente dell’anta, non al tamponamento decorativo. Deve restare rettilinea e parallela alla corsa. Il gioco con il pignone è quello prescritto dal manuale: la dentatura non deve poggiare sul motore né perdere presa quando l’anta flette o passa sopra una variazione della rotaia.

I segmenti vengono allineati mantenendo continuità del passo; giunti e staffe non devono creare gradini. Il controllo si esegue lungo tutta la corsa, non soltanto vicino al motore. Usare il pignone per sostenere la cremagliera durante il fissaggio può trasferire il peso all’albero e generare rumore, usura e falsi ostacoli.

La lunghezza utile comprende le porzioni necessarie a completare apertura, chiusura e azionamento dei finecorsa secondo il sistema. Le estremità vanno finite e protette senza creare spigoli accessibili. Pignone e dentatura sono una zona di trascinamento: carter e geometria devono impedirne il contatto.

Basamento del motore, quote e acqua

La piastra di fondazione deve essere stabile, in quota e parallela all’anta. Non si fissa il motoriduttore a una piastrella, a un massetto sottile o a una base che si muove rispetto alla rotaia. Staffe e asole di regolazione servono per l’allineamento previsto, non per recuperare fondazioni fuori posto.

Acqua e fango non devono accumularsi attorno al motore. Pendenze, pozzetti e drenaggi vengono definiti con le opere civili, lasciando accessibili fissaggi, sblocco e cavi. Un involucro con grado IP dichiarato resiste nelle condizioni di prova previste, ma non rende accettabile l’immersione o un getto diretto non ammesso.

I cavidotti si predispongono prima delle pavimentazioni e arrivano nei punti effettivi di motore, fotocellule, selettori, lampeggiante e altri dispositivi. Numero, percorso, separazione e diametro derivano dal progetto elettrico e dai cavi ammessi. Tubazioni schiacciate o pozzetti pieni d’acqua rendono fragile anche un’automazione di qualità.

Centrale, finecorsa e comandi

La centrale gestisce motore, arresti, rallentamenti, ingressi di sicurezza e logica dei comandi. Deve essere compatibile con operatore e dispositivi, installata nell’ambiente previsto e configurata sul cancello reale. Parametri copiati da un altro impianto possono produrre forze, tempi o inversioni errati.

I finecorsa comunicano la posizione terminale ma non sostituiscono gli arresti meccanici. Possono essere elettromeccanici, magnetici o gestiti con encoder secondo il prodotto. Staffe e magneti devono rimanere stabili e attivarsi nelle posizioni indicate, lasciando al sistema lo spazio necessario per rallentare e arrestarsi.

Telecomando, tastiera, selettore, citofono e app inviano richieste di movimento; non sono dispositivi di sicurezza per definizione. Un comando remoto aumenta la possibilità di azionare senza vedere il varco. Logica, autorizzazioni, notifiche e uso devono impedire aperture involontarie e non devono eludere fotocellule, coste o controllo delle forze.

L’integrazione con una casa domotica va realizzata attraverso interfacce previste, mantenendo separati comando e sicurezza. Password uniche, aggiornamenti, revoca degli utenti e registrazione degli accessi sono aspetti pratici, non optional estetici.

Fotocellule, coste e zone pericolose

La UNI EN 12453 specifica requisiti e metodi di prova per la sicurezza d’uso di porte, cancelli e barriere motorizzati raggiungibili dalle persone. La protezione nasce dalla valutazione dei rischi e può combinare limitazione delle forze, dispositivi sensibili, rilevamento di presenza, distanze, ripari e modalità di comando. Non esiste un numero universale di fotocellule valido per ogni geometria.

La fotocellula può rilevare l’interruzione di un fascio, ma una persona ferma fuori da quel piano può trovarsi ancora nella traiettoria. La costa sensibile reagisce al contatto lungo un bordo; encoder o controllo di corrente possono contribuire a riconoscere un ostacolo, ma la loro efficacia va provata. Nessun dispositivo corregge una strettoia non considerata.

Quando possibile, pedoni e veicoli usano passaggi distinti. Bambini non devono giocare vicino all’anta, mentre comandi e sblocco vanno affidati a persone istruite. La segnalazione luminosa informa del movimento, ma non sostituisce una protezione.

Linea elettrica, terra e protezioni

L’alimentazione deve essere progettata per ambiente esterno, lunghezza, potenza e protezioni richieste. Quadro, sezionamento, differenziale, sovracorrenti, equipotenzialità e terra vengono coordinati da un’impresa abilitata. Le guide al quadro elettrico domestico e all’impianto di messa a terra spiegano le funzioni generali, ma non sostituiscono il progetto del circuito esterno.

Segnale e potenza non si mescolano casualmente nello stesso tubo. Schermature, sezioni, caduta di tensione, protezione dai fulmini e sovratensioni si valutano sul sito e secondo le istruzioni. Giunzioni volanti dentro pozzetti umidi e prolunghe permanenti non sono una predisposizione.

Una batteria tampone consente alcune manovre durante l’assenza di rete se centrale, capacità, temperatura e stato di carica lo permettono. Non sostituisce lo sblocco manuale, che deve essere raggiungibile in sicurezza. Se il cancello è l’unico ingresso, la gestione del blackout va provata prima della consegna.

Posa e collaudo: la sequenza corretta

1. Rilievo: registrare anta, scorrimento, corsa, utenti, ostacoli, pendenze, vento, cicli e alimentazione.
2. Valutazione: definire rischi, prestazioni, motoriduttore, trasmissione, logica e protezioni.
3. Ripristino meccanico: correggere ruote, rotaia, guide, arresti e ripari prima di montare il motore.
4. Opere civili: realizzare base, quote, drenaggio e cavidotti secondo il progetto.
5. Montaggio: allineare motore e cremagliera, installare finecorsa, centrale e dispositivi.
6. Collegamenti: eseguire linea e circuiti secondo manuali e regole impiantistiche.
7. Configurazione: impostare corsa, velocità, rallentamenti, logiche e reazioni ai dispositivi.
8. Prove: misurare le forze dove richiesto e testare tutte le zone e condizioni previste.
9. Consegna: applicare identificazione e consegnare dichiarazioni, manuale, chiavi e manutenzione.

Il collaudo non è una singola apertura. Si provano più cicli, comando, arresto, inversione, fotocellule, coste, finecorsa, arresti meccanici, sblocco e ripristino dopo mancanza di rete. Le misure delle forze usano strumento e punti previsti dalla norma; la percezione della mano non è un metodo.

Ogni modifica successiva a velocità, coppia, logica o dispositivi può cambiare il rischio e richiedere nuove prove. La password della centrale non trasforma un parametro pericoloso in una regolazione innocua.

Marcatura CE e documenti da ricevere

Nel settembre 2026 il quadro macchine applicabile resta fondato sulla direttiva 2006/42/CE e sul suo recepimento italiano; il regolamento UE 2023/1230 si applicherà dal 20 gennaio 2027. Motorizzare e integrare componenti crea una macchina completa: chi assume il ruolo di fabbricante deve valutare i rischi e adempiere agli obblighi pertinenti, anche quando l’anta manuale esisteva già.

La UNI EN 13241 riguarda requisiti prestazionali e di sicurezza del prodotto porta, cancello o barriera; UNI EN 12604 copre aspetti meccanici e UNI EN 12453 la sicurezza in uso della chiusura motorizzata. Citare una sola norma o mostrare la marcatura del motoriduttore non dimostra la conformità dell’insieme installato.

La consegna dovrebbe comprendere identificazione della macchina, dichiarazione CE di conformità secondo il quadro applicabile, istruzioni d’uso e manutenzione, esito delle prove, descrizione dei dispositivi e registro o piano degli interventi. Il fascicolo tecnico resta nella disponibilità del fabbricante secondo gli obblighi previsti e non coincide con un fascicolo di dépliant.

Il DM 37/2008 comprende gli impianti per l’automazione di porte, cancelli e barriere nell’ambito elettrico degli edifici e delle pertinenze. L’impresa abilitata rilascia la dichiarazione di conformità impiantistica con gli allegati dovuti. La guida alla DiCo e alla DiRi chiarisce differenze e documenti: la DiCo elettrica non sostituisce la documentazione della macchina, né avviene il contrario.

Automatizzare un cancello esistente

Nel retrofit si parte dall’identificazione di anta, guide e limiti, non dall’acquisto del kit. Si verificano stabilità, usura, arresti, antideragliamento, zone di intrappolamento e capacità di fissare la cremagliera. Un vecchio cancello pesante ma scorrevole può essere più favorevole di uno leggero deformato; l’età non sostituisce l’ispezione.

La recinzione laterale può creare cesoiamenti tra elementi fissi e barre dell’anta. Aggiungere una rete senza studiare dimensione delle maglie e distanza può introdurre nuovi punti di presa. Anche maniglie, bulloni, fregi e punte che passano vicino ai pilastri vanno considerati lungo tutta la corsa.

Se mancano base, cavidotti o drenaggio, questi lavori entrano nel progetto. La guida al cancello privato e ai permessi spiega quando motorizzazione, nuovo varco, pilastri e modifiche della recinzione richiedono verifiche diverse. Regole comunali, strada, vincoli e condominio vanno controllati prima delle opere.

Guasti: leggere il comportamento prima di regolare

L’utente può mantenere libero il percorso, pulire le ottiche secondo istruzioni, osservare spie e usare lo sblocco come descritto. Non ponticella ingressi, aumenta la forza o apre il contenitore. Se un dispositivo di sicurezza impedisce la chiusura, escluderlo per “far funzionare” il cancello trasforma un guasto in un pericolo.

Manutenzione e controlli periodici

La frequenza deriva da manuale, cicli, ambiente e valutazione del rischio. Si controllano scorrimento manuale, ruote, carrelli, rulli, arresti, antideragliamento, cremagliera, pignone, fissaggi, protezioni, corrosione, base e drenaggi. Le parti si lubrificano soltanto dove e con il prodotto indicato.

Fotocellule, coste, rilevamento ostacoli e sblocco vengono provati; non basta verificarne la presenza. Si osservano tempi, rumori e posizione di arresto per riconoscere una deriva prima del guasto. Dopo urti, allagamenti, lavori sulla pavimentazione o sostituzione dell’anta è necessaria una verifica straordinaria.

Il registro documenta data, attività, esito, ricambi e regolazioni. Cambiare centrale o motore con un modello differente non è manutenzione neutra: compatibilità, rischi e documenti devono essere rivalutati.

Come confrontare i costi

Il prezzo del kit non coincide con il costo dell’automazione funzionante. Il preventivo deve separare rilievo e valutazione, riparazioni meccaniche, base, drenaggio, cavidotti, linea elettrica, motoriduttore, cremagliera, centrale, comandi, protezioni, posa, prove, documenti e manutenzione. La lunghezza della cremagliera e il numero dei dispositivi dipendono dal cancello reale.

Un’offerta che omette prove delle forze, ripari della zona posteriore o dichiarazioni può sembrare più economica perché trasferisce problemi al committente. Modello e accessori vanno identificati, così come opere escluse, smaltimenti, ripristini e gestione del vecchio impianto.

Checklist prima dell’ordine

• Il cancello scorre bene a mano lungo l’intera corsa?
• Sono registrati massa, lunghezza, pendenza, vento e cicli reali?
• Motoriduttore e centrale sono identificati con campo d’impiego e manuali?
• Cremagliera e pignone sono compatibili e fissati alla struttura resistente?
• Base del motore, drenaggio e cavidotti sono disegnati alle quote corrette?
• Sono protetti bordo di chiusura, coda, rulli, dentatura e zone di cesoiamento?
• La protezione non si riduce alla sola coppia di fotocellule?
• Linea elettrica, protezioni e terra sono comprese e affidate a impresa abilitata?
• Il blackout è gestibile con sblocco accessibile ed eventuale batteria?
• Le prove delle forze e dei dispositivi sono incluse nel collaudo?
• Dichiarazione della macchina e DiCo impiantistica sono entrambe previste?
• Permessi, strada, vincoli e condominio sono stati verificati?

Domande frequenti sull’automazione del cancello scorrevole

Basta scegliere il motore in base al peso?

No. Contano anche forza reale, lunghezza, pendenza, vento, cicli, velocità, temperatura e protezioni richieste.

Il motore può correggere un cancello che scorre male?

No. Ruote, rotaia, guide e arresti devono essere riparati prima; più coppia può soltanto nascondere il difetto e aumentare il rischio.

È meglio un motore a 24 V o 230 V?

Dipende da servizio, controllo, centrale, batteria, ambiente e modello. La tensione da sola non stabilisce qualità o sicurezza.

La cremagliera deve appoggiare sul pignone?

No. Deve mantenere il gioco previsto dal fabbricante e non trasferire al pignone il peso dell’anta.

Acciaio o nylon per la cremagliera?

Si sceglie nel campo d’impiego del sistema, considerando carico, supporti, temperatura, rumore e compatibilità con il pignone.

Due fotocellule bastano per la conformità?

Non necessariamente. La valutazione riguarda tutte le zone di schiacciamento, cesoiamento e trascinamento e le relative prove.

Serve una costa sensibile?

Dipende dalla strategia di riduzione del rischio e dalla geometria. La scelta compete a chi valuta e completa la macchina.

Si può collegare il cancello al Wi-Fi?

Sì con interfacce compatibili, senza bypassare le sicurezze e gestendo utenti, password, aggiornamenti e comandi fuori vista.

La batteria sostituisce lo sblocco manuale?

No. Ha autonomia limitata e può degradarsi; lo sblocco resta necessario secondo configurazione e manuale.

Chi rilascia la dichiarazione di conformità?

Il soggetto responsabile della macchina completa rilascia la dichiarazione pertinente; l’impresa abilitata rilascia inoltre la DiCo per la parte impiantistica.

Per motorizzare un cancello serve un permesso?

La sola automazione può essere un intervento minore, ma opere su varco, pilastri, recinzione, strada o beni vincolati richiedono verifica specifica.

Perché il cancello apre ma non chiude?

Spesso è attivo un ingresso di sicurezza, ma possono esserci problemi di allineamento, cablaggio o logica. Non bisogna escludere il dispositivo.

Fonti tecniche e normative

• UNI EN 12453:2022: requisiti e metodi di prova per la sicurezza d’uso di porte e cancelli motorizzati.
• UNI EN 13241:2016: requisiti prestazionali e di sicurezza di porte, cancelli e barriere.
• UNI EN 12604:2017: requisiti meccanici e metodi di prova delle chiusure.
• UNI EN 12424:2001: classificazione della resistenza al carico del vento.
• Direttiva 2006/42/CE: disciplina macchine applicabile nel periodo corrente.
• D.Lgs. 17/2010: recepimento italiano della direttiva macchine.
• Regolamento UE 2023/1230: nuovo quadro macchine applicabile dal 20 gennaio 2027.
• DM 37/2008: disciplina degli impianti negli edifici, inclusa l’automazione di porte, cancelli e barriere.
• Guida blu 2022 della Commissione europea: applicazione delle regole UE sui prodotti.
• Direttiva 2014/30/UE: compatibilità elettromagnetica delle apparecchiature.
• Direttiva 2014/53/UE: apparecchiature radio, pertinente ai dispositivi che impiegano comunicazioni radio.
