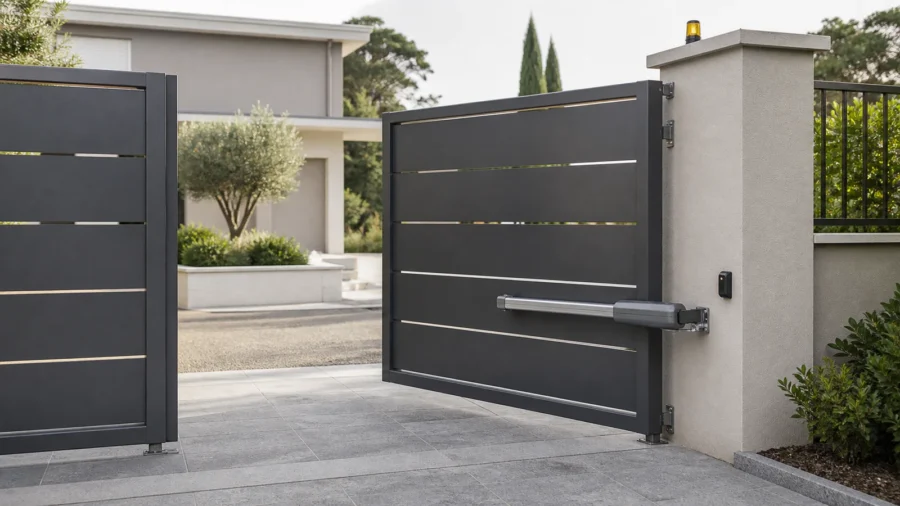

Motore per cancello a battente: scelta, quote, posa e guasti

Scegliere un motore per cancello a battente non significa confrontare soltanto metri e chilogrammi dichiarati sulla confezione. L’automazione deve muovere un’anta reale, con una certa geometria delle cerniere, un’esposizione al vento, una frequenza d’uso e punti di schiacciamento specifici. Un modello potente montato con quote sbagliate può lavorare male, consumarsi presto e sviluppare forze pericolose; un modello correttamente dimensionato non rende invece sicuro un cancello che striscia, flette o ha cardini deteriorati.

Questa guida parte quindi dal rilievo del cancello e arriva alla scelta fra attuatore lineare, braccio articolato, sistema interrato o idraulico, alle quote di installazione, ai dispositivi di protezione, ai documenti e alla diagnosi dei difetti. I valori finali di staffe, corsa e angolo si ricavano sempre dal manuale del modello scelto: non esiste una tabella universale valida per tutti i motori.

Prima del motore: controllare il cancello manuale

L’automazione non dovrebbe correggere un difetto meccanico. A motori sbloccati, ciascuna anta deve percorrere l’intera corsa senza sfregare sul terreno, impuntarsi o accelerare da sola per effetto di una posa fuori piombo. Cerniere, saldature, telaio, battute e pilastri devono sopportare sia il peso sia le azioni dinamiche. Se occorre molta forza per muovere il cancello a mano, installare un attuatore più grande trasferisce il problema a staffe, cardini e persone.

Il controllo riguarda anche la possibilità che l’anta venga sollevata, esca dai cardini o superi la posizione prevista. Le battute meccaniche in apertura e chiusura, quando richieste dal sistema, devono essere solide e non affidate alla sola corsa elettrica.

Per cancelli vecchi o artigianali è prudente verificare deformazioni, corrosione interna dei profili, giochi e fondazioni prima di ordinare l’automazione.

Quale motore scegliere per un cancello a battente

Le famiglie più diffuse trasformano il moto del motoriduttore in modi differenti. La scelta dipende soprattutto dallo spazio fra asse della cerniera e faccia interna del pilastro, dalla lunghezza e massa dell’anta, dall’angolo richiesto e dalla possibilità di realizzare fondazioni e drenaggi. L’estetica viene dopo la compatibilità geometrica e la sicurezza.

Le schede commerciali spesso indicano una lunghezza massima e un peso massimo, ma i due massimi non sono necessariamente utilizzabili insieme. Bisogna consultare il diagramma o la tabella che mette in relazione lunghezza e massa, oltre a limiti di vento, frequenza, temperatura e angolo. Un’anta lunga genera un momento maggiore sulla cerniera anche se è relativamente leggera.

Attuatore lineare: vite, pistone e corsa

Nel motore lineare il corpo e lo stelo collegano pilastro e anta. La rotazione del cancello nasce dalla variazione della distanza fra i due punti di fissaggio. Se la staffa posteriore è troppo vicina all’asse della cerniera il braccio di leva può risultare sfavorevole e aumentare le forze; se è troppo lontana, la corsa disponibile può non bastare o il corpo può interferire con il pilastro. Anche l’angolo di apertura e il tempo di manovra cambiano con le quote.

Un attuatore lineare è spesso una buona soluzione per un cancello residenziale con pilastri snelli, ma non va scelto perché “occupa poco” senza disegnare le posizioni estrema aperta e chiusa. La staffa sull’anta deve essere fissata a un elemento resistente, non a una lamiera decorativa sottile.

Braccio articolato per pilastri profondi

Il braccio articolato compie una traiettoria simile a quella di un gomito e tollera in genere un asse cerniera più arretrato. La documentazione CAME, per esempio, usa la quota C per la distanza fra spigolo interno del pilastro e asse di rotazione e indica questa famiglia per pilastri grandi. È un criterio geometrico utile, non un valore da trasferire fra marche o modelli.

Serve spazio libero perché il braccio si pieghi senza urtare muro, recinzione o persone. Le articolazioni e le zone fra braccio, anta e pilastro vanno incluse nell’analisi dei rischi, soprattutto se accessibili ai bambini o da un passaggio pedonale.

Motore interrato: estetica, cassa e acqua

Il motoriduttore interrato lavora in una cassa sotto l’asse dell’anta. È discreto, ma richiede un intervento edile accurato. Il manuale ufficiale Nice per un sistema interrato prescrive, nel proprio caso, una fondazione adeguata e una tubazione di scarico per evitare ristagni: è un buon promemoria generale, ma dimensioni e sequenza rimangono quelle del prodotto scelto.

Un pozzetto pieno d’acqua non è un difetto da risolvere aumentando il grado IP “sulla carta”. Occorre verificare quota del terreno, pendenze, drenaggio realmente funzionante, falda, passaggio cavi e materiali della cassa. Il coperchio deve restare ispezionabile senza creare inciampo o essere sommerso a ogni pioggia.

Dimensionamento: lunghezza, peso, vento e cicli

La massa si stima con dati del fabbricante del cancello o con un rilievo tecnico, non dall’aspetto. Lunghezza e altezza si misurano per ogni anta. Un tamponamento pieno offre al vento una superficie molto diversa da una griglia aperta: una raffica può diventare l’azione dominante, specialmente su ingressi esposti, cancelli alti o ante rivestite successivamente con pannelli e teli.

Il ciclo di lavoro descrive quanto il sistema può manovrare in un certo periodo alle condizioni dichiarate. Dieci aperture distribuite nella giornata non equivalgono a dieci manovre consecutive all’uscita di un condominio. Temperatura, attriti e peso riducono la riserva.

Per un accesso collettivo si ricavano numero di utenti, picchi, tempi di apertura, eventuale chiusura automatica e necessità di continuità; poi si sceglie una macchina documentata per quel regime.

Quote A, B, C e staffe: come si leggono

Nei manuali degli attuatori compaiono spesso lettere come A, B e C, ma il significato non è identico in tutti i documenti. In una configurazione lineare possono rappresentare le distanze dell’attacco posteriore dall’asse della cerniera e la posizione dell’attacco anteriore; altrove C indica l’arretramento del cardine nel pilastro. La prima regola è quindi usare legenda, disegno e tabella dello stesso manuale e della stessa versione del motore.

1. Si individua con precisione l’asse di rotazione reale della cerniera, non lo spigolo visibile dell’anta.
2. Si misura la distanza dall’asse alla faccia interna e allo spigolo del pilastro.
3. Si riporta in pianta lo spazio disponibile per corpo motore, snodi e staffe.
4. Si sceglie l’angolo di apertura necessario, considerando muri, pendenze e passaggio.
5. Si seleziona nel manuale la combinazione di quote ammessa e si controllano corsa, velocità e ingombri.
6. Prima del fissaggio definitivo si presenta il gruppo, si muove l’anta manualmente e si verifica l’intera traiettoria.

Piccole differenze di quota possono cambiare il braccio di leva e la velocità periferica dell’anta. Non si copia la posizione del vecchio motore se il nuovo ha corsa o cinematismo diversi. Non si accorcia o salda una staffa a intuito: si impiegano componenti e lavorazioni ammessi, con un supporto strutturalmente adeguato.

Tre esempi di scelta, senza trasformarli in ricette

Per due ante metalliche aperte, residenziali, con pilastri snelli e pochi cicli, un lineare può risultare semplice ed efficace se la tabella quote è compatibile. Con cardini molto arretrati in pilastri larghi, un articolato può evitare scassi e geometrie sfavorevoli. In un ingresso storico o di pregio, l’interrato conserva l’aspetto, ma solo se si può costruire una cassa drenata e manutenibile.

Un’anta piena, alta e battuta dal vento non si risolve invece scegliendo automaticamente il modello “più forte”. Servono verifica di telaio, pilastri, cardini, superficie esposta, arresti e protezioni; può emergere la necessità di modificare il cancello o limitare l’uso in condizioni estreme.

Alimentazione, quadro e cavi

La tensione di rete che alimenta il quadro non coincide necessariamente con quella del motoriduttore. Un impianto può ricevere 230 V e comandare motori a 24 V in corrente continua. La scelta incide su elettronica, gestione della forza, batterie e cablaggio, ma nessuna tensione elimina il rischio meccanico dell’anta.

La linea va progettata con sezionamento, protezioni, terra e sezione dei conduttori adeguati a lunghezza e posa. I cavidotti interrati devono resistere allo schiacciamento ed evitare ristagni nelle scatole. Alimentazione e circuiti di segnale si separano secondo progetto e istruzioni; giunzioni improvvisate nel pozzetto sono una fonte frequente di ossidazione e guasti intermittenti.

La batteria tampone consente un numero limitato di manovre, dipendente da capacità, temperatura, peso, attriti e stato di carica. Non sostituisce lo sblocco manuale e va provata periodicamente. Se l’unico accesso alla proprietà passa dal cancello, si progetta come raggiungere lo sblocco anche durante un blackout senza creare una vulnerabilità dall’esterno.

Sicurezza: fotocellule, coste e limitazione delle forze

La UNI EN 12453:2022 disciplina requisiti e metodi di prova per la sicurezza in uso di porte, cancelli e barriere motorizzati in aree accessibili alle persone. La valutazione non consiste nel montare due fotocellule e dichiarare concluso il lavoro: occorre individuare per ogni fase del movimento schiacciamento, cesoiamento, convogliamento, urto, trascinamento e accesso ai leverismi.

Le fotocellule rilevano l’interruzione del proprio fascio, non la presenza in ogni punto dell’area. Un bambino, un animale o un oggetto basso può trovarsi fuori dal raggio. La limitazione delle forze, le coste sensibili, le distanze, le protezioni fisiche e la logica di comando si combinano in funzione del rischio concreto. La misura delle forze si esegue con strumento e metodo appropriati nei punti previsti, non spingendo l’anta con la mano.

Rallentamento, encoder e controllo elettronico della corrente aiutano a gestire il movimento, ma non sono sinonimi automatici di conformità. Le soglie devono essere tarate sul cancello, verificate e mantenute. Aumentare la forza per superare un attrito o un colpo di vento può annullare il margine di sicurezza: prima si elimina la causa meccanica.

Marcatura CE e responsabilità dell’installatore

Il marchio CE sul motoriduttore riguarda quel componente e non certifica da solo il cancello finito. UNAC, l’associazione di settore aderente ad ANIMA, ricorda che chi motorizza una porta o un cancello assume il ruolo di fabbricante della nuova macchina ai sensi della Direttiva 2006/42/CE e deve predisporre, fra l’altro, il fascicolo tecnico.

Alla data di aggiornamento di questa guida, settembre 2026, il riferimento europeo resta la Direttiva macchine 2006/42/CE. Il Regolamento (UE) 2023/1230 si applicherà dal 20 gennaio 2027, secondo il testo consolidato e la rettifica pubblicata su EUR-Lex. È quindi sbagliato presentarlo come già pienamente applicabile oppure ripetere la precedente data del 14 gennaio senza considerare la rettifica.

Il percorso comprende normalmente analisi dei rischi, scelta e integrazione dei componenti, verifiche, prove, fascicolo tecnico, dichiarazione CE di conformità, marcatura della macchina e istruzioni di uso e manutenzione. La UNI EN 13241:2016 riguarda requisiti prestazionali e di sicurezza del prodotto; la UNI EN 12604:2021 tratta requisiti meccanici e prove dei cancelli manuali. La struttura di base deve quindi essere sicura anche prima della motorizzazione.

Per la parte elettrica il DM 37/2008 richiede l’intervento di impresa abilitata negli ambiti applicabili e la relativa dichiarazione di conformità. DiCo dell’impianto elettrico e dichiarazione CE della macchina sono documenti con scopi diversi: averne uno non sostituisce l’altro.

Sequenza corretta di installazione

Nei cancelli a due ante si imposta anche lo sfasamento: un’anta può dover partire o arrivare prima per rispettare battute e sormonti. Una logica errata fa urtare i battenti o lascia il varco non chiuso. Dopo la programmazione si ripetono le prove a caldo, con più cicli, perché attriti e protezioni termiche possono manifestarsi diversamente dalla prima manovra.

Permessi, proprietà e condominio

L’automazione di un cancello esistente può essere un intervento impiantistico o di manutenzione, ma opere su pilastri, recinzione, apertura del varco, strada pubblica, muro vincolato o accesso carrabile richiedono verifiche ulteriori. Non si deduce il titolo edilizio dal solo fatto che il motore sia piccolo. La guida al cancello privato, ai permessi e all’edilizia libera approfondisce questi casi.

In condominio si definiscono proprietà del cancello, del vialetto e dell’impianto, autorizzazione alla spesa, riparto, gestione dei radiocomandi e piano di manutenzione. Un accesso molto frequentato deve essere dimensionato sui picchi reali. Registro degli interventi, copie delle dichiarazioni e segnalazione tempestiva dei difetti aiutano anche a ricostruire responsabilità e manutenzioni.

Domotica e apertura da smartphone

Un contatto smart o un gateway non va collegato direttamente senza verificare l’ingresso previsto dal quadro. Il comando remoto deve rispettare la logica di sicurezza della macchina e l’eventuale assenza di visuale. Credenziali uniche, aggiornamenti, revoca degli utenti e registro degli accessi sono particolarmente importanti in condomini e attività.

L’integrazione con videocitofono, sensori o scenari della casa domotica deve lasciare disponibili comandi locali e sblocco manuale. Un guasto del cloud o del router non dovrebbe trasformarsi nell’impossibilità di entrare o uscire.

Guasti del motore: sintomi e controlli

Prima di aprire quadro o motoriduttore si legge la segnalazione della centrale e si mette l’impianto in sicurezza. Molti difetti attribuiti al motore nascono da fotocellule sporche, anta fuori squadra, cavi danneggiati o acqua. Gli interventi elettrici e le regolazioni di forza spettano a tecnici competenti; l’utente può limitarsi ai controlli descritti nel manuale.

Condensatore e finecorsa

Alcuni motori monofase impiegano un condensatore. Capacità ridotta può contribuire a difficoltà di avviamento, ma il ronzio ha anche altre cause. Non si sostituisce il componente con un valore maggiore per “dare più forza”: tensione, capacità, classe e collegamento devono corrispondere alla documentazione e la misura va eseguita in sicurezza.

Finecorsa, encoder, arresti meccanici e apprendimento elettronico non sono intercambiabili. Se il punto di stop si sposta, si controllano staffe, giochi, battute, sensore e programmazione. Continuare a far lavorare il motore contro un arresto errato può danneggiare riduttore e telaio.

Manutenzione: cosa controllare e quando

La frequenza è quella stabilita dal fabbricante della macchina in funzione di uso e ambiente; non esiste un intervallo annuale valido per tutti. L’utente può mantenere pulita l’area, osservare rumori e urti, controllare che fotocellule e lampeggiante non siano coperti e provare lo sblocco come indicato. Regolazioni, misura delle forze, quadro, cardini e dispositivi si affidano al manutentore.

• rimuovere ghiaia, vegetazione e oggetti dalla traiettoria;
• verificare che ante e battute non abbiano cambiato posizione;
• osservare corrosione, crepe, viti allentate e deformazioni;
• provare fotocellule e altri dispositivi con la procedura del manuale;
• controllare sblocco e accessibilità della chiave;
• ispezionare drenaggio e cassa dei motori interrati;
• registrare manutenzioni, sostituzioni e nuove regolazioni;
• ripetere la valutazione se si riveste l’anta o cambia l’uso del varco.

Lubrificare senza istruzioni può attirare polvere, contaminare frizioni o usare un prodotto incompatibile con guarnizioni e bronzine. Il grasso non corregge un cardine ovalizzato. Dopo un urto di veicolo, un allagamento, lavori sul cancello o ripetuti interventi delle sicurezze è opportuna una verifica straordinaria prima del riuso.

Quanto costa: come confrontare i preventivi

Il prezzo dipende da numero e dimensione delle ante, famiglia del motore, quadro, dispositivi di protezione, opere murarie, linea elettrica, drenaggio, citofonia, numero di radiocomandi e ripristini. Un kit apparentemente economico può richiedere molte opere; un interrato costa di più soprattutto per casse, scavi, scarichi e manodopera.

Un preventivo confrontabile indica marca e codice di motori e quadro, limiti della configurazione, accessori di sicurezza, opere incluse, cavidotti, smaltimenti, prove, documenti, garanzia e manutenzione. Va chiarito chi assume il ruolo di fabbricante della macchina e chi consegna fascicolo, dichiarazione e istruzioni. “A norma” senza elenco di verifiche e documenti non è una descrizione sufficiente.

Checklist prima di acquistare

• misurare ogni anta dall’asse della cerniera e stimarne correttamente la massa;
• verificare movimento manuale, cardini, struttura, pilastri e battute;
• rilevare arretramento del cardine, angolo e spazio per motore e braccio;
• valutare superficie piena, vento, pendenza e condizioni ambientali;
• contare manovre medie e consecutive nelle ore di punta;
• leggere il diagramma peso-lunghezza e le quote dello specifico manuale;
• mappare tutte le zone di schiacciamento e cesoiamento;
• progettare linea, protezioni, cavidotti, segnali e eventuale batteria;
• garantire sblocco raggiungibile anche senza energia;
• per l’interrato, progettare cassa, pendenze e drenaggio;
• chiedere prove delle forze e dispositivi, non soltanto una prova di apertura;
• pretendere dichiarazioni, fascicolo, manuali e piano di manutenzione.

Domande frequenti

Quanti watt deve avere il motore di un cancello a battente?

I watt non bastano per dimensionarlo. Contano cinematismo, coppia o spinta, lunghezza e massa dell’anta, quote, vento, attriti, ciclo di lavoro e limiti dichiarati dal fabbricante.

È meglio un motore a 24 V o a 230 V?

Dipende da impiego e sistema completo. Il 24 V facilita alcune gestioni elettroniche e l’eventuale batteria, ma non rende automaticamente il cancello più sicuro; servono analisi, dispositivi e prove.

Quale motore serve con un pilastro molto largo?

Spesso il braccio articolato gestisce meglio un cardine arretrato, ma si confrontano quota effettiva, angolo, ingombro e tabella del modello. In alcuni casi sono compatibili lineari specifici o sistemi interrati.

Le quote A e B sono uguali per tutti i motori?

No. Lettere, punti di misura e combinazioni dipendono da marca, modello e angolo. Si usa esclusivamente il disegno del manuale corrispondente.

Bastano due fotocellule per mettere il cancello a norma?

No. Le fotocellule controllano solo il proprio fascio. Occorrono valutazione di tutti i rischi, limitazione delle forze e altre misure adeguate alla geometria e all’uso.

Si può automatizzare un cancello vecchio?

Sì, se struttura, cardini, arresti e movimento manuale risultano idonei o vengono ripristinati. Il motore non deve compensare corrosione, cedimenti o attriti.

Perché il cancello torna indietro mentre si chiude?

Può rilevare un ostacolo o una forza anomala, oppure avere fotocellule, cavi, quote o attriti difettosi. Non aumentare la forza prima di individuare la causa.

Il motore interrato può stare nell’acqua?

No: grado di protezione e cassa non sostituiscono lo smaltimento. Fondazione e drenaggio devono evitare ristagni secondo istruzioni e condizioni del sito.

Chi rilascia la marcatura CE del cancello automatico?

Chi realizza la motorizzazione assume il ruolo di fabbricante della nuova macchina e deve completare valutazione, prove, fascicolo, dichiarazione e marcatura secondo il quadro applicabile.

Ogni quanto va revisionato il cancello?

Si segue il piano del fabbricante della macchina, adattato a manovre e ambiente. Guasti, urti, allagamenti o modifiche richiedono controlli straordinari.

Fonti normative e tecniche

• UNI EN 12453:2022, sicurezza in uso di porte e cancelli motorizzati
• UNI EN 13241:2016, requisiti prestazionali e di sicurezza
• UNI EN 12604:2021, requisiti meccanici per porte e cancelli manuali
• EUR-Lex, Direttiva 2006/42/CE macchine, testo consolidato
• EUR-Lex, Regolamento (UE) 2023/1230, testo consolidato
• EUR-Lex, sintesi e date di applicazione del Regolamento macchine
• Normattiva, DM 37/2008 sugli impianti negli edifici
• UNAC-ANIMA, obblighi del fabbricante e fascicolo tecnico del cancello motorizzato
• UNAC, linee guida per installazione e manutenzione dei cancelli motorizzati
• CAME, famiglie di automazioni e quota di arretramento del cardine
• Nice, manuale ufficiale di installazione di un motoriduttore interrato
• FAAC, documentazione tecnica di un attuatore lineare a 24 V
