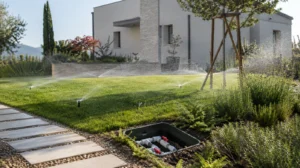

Impianto di irrigazione del giardino: zone, tubi e irrigatori

Un impianto di irrigazione del giardino non si dimensiona contando soltanto i metri quadrati o scegliendo una centralina con molti programmi. Deve distribuire la quantità d’acqua necessaria in modo uniforme, senza superare portata e pressione disponibili e senza trattare allo stesso modo prato, siepi, aiuole, alberi e vasi. Se queste condizioni non vengono definite prima degli scavi, il risultato tipico è un impianto che bagna bene vicino agli irrigatori, lascia zone secche al centro e perde pressione quando si apre una seconda linea.

Il metodo corretto parte dal rilievo del giardino e dalla prova della fonte idrica. Solo dopo si scelgono irrigatori, gocciolatori, tubi, elettrovalvole e programma. La guida mostra come tradurre superficie, piante, terreno, dislivelli, portata e pressione in zone realmente gestibili, come controllare la pioggia applicata e come diagnosticare i difetti senza aumentare alla cieca i minuti di funzionamento.

Prima del catalogo serve una pianta del giardino

Si disegna in scala il lotto riportando edificio, confini, vialetti, muri, alberi, aiuole, prato, rubinetti, contatore o pompa, prese elettriche e punti nei quali è possibile collocare pozzetti. Vanno segnate anche quote e pendenze: dieci metri di dislivello corrispondono a circa un bar di variazione statica, prima ancora delle perdite nei tubi. Un settore in salita riceve quindi meno pressione; uno in discesa può continuare a gocciolare dopo la chiusura se non è progettato correttamente.

Per ogni area si annotano esposizione al sole, vento, tessitura del suolo, specie vegetali, densità e profondità delle radici. Il prato assolato su terreno sabbioso non ha lo stesso fabbisogno di una siepe pacciamata in ombra. Anche due aiuole con la stessa superficie possono richiedere portate e frequenze diverse. La norma UNI EN 12484-1 organizza proprio i dati, i fabbisogni e i vincoli che il committente deve fornire prima della progettazione; la serie nasce per impianti da tappeto erboso di dimensioni importanti, ma il principio di non scegliere l’attrezzatura prima dei dati è utile anche nel giardino domestico.

Dividere il verde in zone idriche omogenee

Una zona, o settore, è un gruppo di erogatori comandato dalla stessa valvola e attivo nello stesso momento. Non dovrebbe riunire elementi che lavorano a pressioni, portate o tempi incompatibili. Prato e ala gocciolante, per esempio, non vanno normalmente sulla stessa elettrovalvola: gli irrigatori applicano acqua sull’intera superficie, mentre la microirrigazione la rilascia lentamente vicino alle radici.

All’interno di una zona si usano erogatori con tasso di precipitazione compatibile. Mescolare uno spray ad alta portata con un rotore lento obbliga a scegliere tra prato allagato e prato secco. Anche gli archi contano: se gli ugelli non sono a precipitazione proporzionata, un irrigatore da 90 gradi deve avere una portata coerente con la porzione di cerchio coperta, altrimenti gli angoli ricevono quantità diverse dal centro.

Misurare portata e pressione mentre l’acqua scorre

La pressione statica misurata a rubinetto chiuso non descrive il funzionamento dell’impianto. Serve la pressione dinamica, rilevata mentre passa una portata nota. Una prova semplice con recipiente permette una prima stima della portata del punto di alimentazione:

Q = 60 × V / t

dove Q è la portata in litri al minuto, V il volume raccolto in litri e t il tempo in secondi. Se un contenitore da 10 litri si riempie in 20 secondi, la portata osservata è 30 l/min. Questo valore non va però sommato alla pressione statica come se fossero due capacità indipendenti: si deve conoscere quale pressione rimane durante l’erogazione e lasciare margine per tubo, filtro, valvola, dislivello e variazioni della rete.

Il rilievo professionale usa manometro e flussometro o una valvola di prova per costruire il punto di lavoro. Se la fonte è una pompa, si legge la sua curva portata-prevalenza e si verifica il livello dell’acqua nelle condizioni peggiori; la potenza elettrica o il diametro dell’attacco non bastano. Se l’alimentazione arriva dall’acquedotto, occorre inoltre rispettare regolamento del gestore e protezione della rete potabile.

Dal punto d’acqua all’ultimo irrigatore: il bilancio di pressione

Ogni erogatore ha una finestra di pressione nella quale fornisce raggio e portata dichiarati. La pressione disponibile all’ultimo elemento si ottiene sottraendo dalla pressione dinamica alla fonte le perdite di carico di contatore, disconnettore, filtro, valvola, tubazioni e raccordi, oltre alla differenza di quota. Le perdite crescono rapidamente con la portata e dipendono dal diametro interno reale, non dal solo nome commerciale del tubo.

Per questo non si sceglie il diametro con la regola «un tubo da 25 va bene per tutti i giardini». Si sommano le portate degli erogatori della zona, si definisce il percorso più sfavorito e si consultano le tabelle del tubo e dei componenti. Aumentare il diametro della dorsale può ridurre le perdite; installare un irrigatore con ugello più grande può invece peggiorare l’intero settore perché aumenta portata e caduta di pressione.

Irrigatori statici, ugelli rotanti e rotori

Il corpo pop-up rimane interrato e sale con la pressione. È l’ugello a determinare arco, raggio, portata e distribuzione. Gli ugelli spray producono un ventaglio continuo e sono adatti a raggi contenuti e forme articolate, ma applicano acqua rapidamente. Gli ugelli rotanti generano getti mobili più lenti e possono aiutare su terreni poco assorbenti, purché pressione e spaziatura rispettino la scheda.

I rotori o irrigatori dinamici coprono raggi maggiori con uno o più getti che ruotano. Funzionano bene nelle aree aperte, ma non sono automaticamente più efficienti: un raggio eccessivo bagna muri e pavimentazioni, mentre una pressione insufficiente accorcia il getto e peggiora la distribuzione. Ridurre il raggio tramite una vite non trasforma qualsiasi modello nell’irrigatore giusto per una striscia stretta.

In una stessa zona è prudente restare nella medesima famiglia idraulica e usare i dati del fabbricante alla pressione di progetto. Portata, raggio e precipitazione dichiarati cambiano con ugello e pressione; le prestazioni a 3 bar non si possono applicare a una testina che ne riceve 1,7.

La copertura uniforme richiede sovrapposizione

Un singolo irrigatore non distribuisce la stessa quantità fino al limite del getto. La disposizione comunemente chiamata testa a testa colloca ogni irrigatore in modo che il getto raggiunga quelli adiacenti. Il manuale di progettazione Rain Bird indica la spaziatura al 50% del diametro come soluzione corrente e distanze più ravvicinate quando vento o condizioni ambientali compromettono la copertura. Non significa disporre più testine a caso: si costruiscono quadrati, rettangoli o triangoli coerenti con raggio e confini.

Si parte dagli angoli, poi dai bordi e infine dall’interno. L’irrigatore deve lavorare verso il verde, non dal centro verso marciapiedi e facciate. Ostacoli, chiome basse, dislivelli e vento vanno considerati sul posto. Una fila lungo un solo lato del prato può sembrare economica, ma spesso lascia secca la fascia opposta e costringe ad allagare quella vicina.

Calcolare la precipitazione e trasformarla in minuti

La portata indica quanta acqua passa; la precipitazione indica lo spessore medio distribuito sulla superficie. Per una zona rettangolare si può eseguire un controllo iniziale:

P = 1000 × Q / A

dove P è la precipitazione in millimetri all’ora, Q la portata totale che ricade nell’area in metri cubi all’ora e A la superficie in metri quadrati. Una zona che distribuisce 0,8 m³/h su 100 m² applica teoricamente 8 mm/h. Per fornire 12 mm occorrerebbero 1,5 ore, ma soltanto se uniformità, infiltrazione e vento sono accettabili.

Il dato teorico va verificato con contenitori uguali distribuiti sul prato. Dopo un tempo noto si confrontano le altezze raccolte: differenze marcate indicano spaziatura, ugelli, pressione, vento o ostacoli da correggere. La UNI EN 12484-5 descrive un metodo di valutazione dell’uniformità per il collaudo degli impianti da tappeto erboso. Aumentare il tempo non corregge una zona disuniforme: porta la parte già bagnata oltre il necessario.

Ala gocciolante e gocciolatori: filtrare, regolare, lavare

L’ala gocciolante integra erogatori a distanza regolare; il tubo cieco con gocciolatori puntuali consente invece di assegnare uscite a singole piante. La UNI EN ISO 9261 stabilisce requisiti meccanici e funzionali e informazioni che il fabbricante deve fornire per gocciolatori e tubi gocciolanti. Vanno verificati portata nominale, pressione di esercizio, compensazione, passo, lunghezza massima, filtrazione e procedura di lavaggio del modello scelto.

Una zona a goccia richiede normalmente valvola, filtro, regolatore di pressione e terminali di lavaggio. EPA WaterSense raccomanda la microirrigazione per giardini, alberi e arbusti e richiama la pulizia dei filtri e il controllo di occlusioni e perdite; anche una fonte potabile può trasportare particelle capaci di ostruire piccoli passaggi. Il grado di filtrazione non si copia da un impianto vicino: dipende dal passaggio del gocciolatore e dalla qualità della fonte.

Le linee vanno disposte per ottenere un’area bagnata utile alle radici, non accostate per sempre al colletto della pianta. Alberi e arbusti crescono e l’impianto deve poter essere ampliato o spostato. Su pendenze o linee lunghe, gocciolatori autocompensanti e valvole antisifone possono migliorare il controllo, ma si seguono limiti e configurazioni della scheda tecnica.

Componenti e ordine funzionale

Proteggere la rete di acqua potabile dal riflusso

Un tubo nel terreno, un gocciolatore immerso in una pozzanghera o una linea alimentata anche da cisterna possono creare condizioni nelle quali acqua non potabile tenta di rientrare nella rete. La UNI EN 1717:2026 richiede un’analisi del rischio e indica criteri per scegliere e installare la protezione contro il riflusso negli impianti collegati all’acqua potabile. Non basta aggiungere sempre la stessa valvola di ritegno: dispositivo e separazione dipendono dalla categoria di fluido e dalla configurazione.

La protezione va collocata dove resta ispezionabile e secondo istruzioni, regolamento del gestore e progetto. Collegamenti tra acquedotto, pozzo e recupero pioggia non devono creare interconnessioni incontrollate. Il D.Lgs. 18/2023 disciplina la qualità dell’acqua destinata al consumo umano e attribuisce rilievo anche ai sistemi di distribuzione interni e ai materiali a contatto; il circuito irriguo va quindi separato senza esporre la rete potabile a contaminazioni.

Acquedotto, cisterna o pompa

Con l’acquedotto si controllano portata dinamica, oscillazioni, limiti d’uso e dispositivi richiesti dal gestore. Con una cisterna servono volume utile, livello minimo, aspirazione protetta, filtro, troppo pieno, reintegro sicuro e comando che arresti la pompa in mancanza d’acqua. La guida al recupero dell’acqua piovana spiega come stimare disponibilità e domanda senza sovradimensionare il serbatoio.

Una pompa si seleziona sul punto di lavoro della zona più gravosa. Portata massima e prevalenza massima riportate sulla confezione si verificano in condizioni diverse e non possono essere usate insieme. Si considera inoltre il rischio di avviamenti troppo frequenti, la protezione contro la marcia a secco, l’adescamento, il rumore e la possibilità di manutenzione.

Elettrovalvole, collettore e colpo d’ariete

Le elettrovalvole si riuniscono in pozzetti drenanti ma non riempiti di terreno, lasciando spazio per smontare solenoide e membrana. Ogni zona deve essere identificata. Giunti elettrici e cavi vanno scelti per ambiente umido e installati secondo le istruzioni; la bassa tensione di comando non rende accettabile un collegamento improvvisato o costantemente immerso.

La chiusura rapida di una valvola può generare una sovrapressione transitoria, soprattutto con tubi lunghi, velocità elevate o pompa. La guida al colpo d’ariete negli impianti mostra perché il botto va diagnosticato prima di aggiungere un ammortizzatore. Nell’irrigazione si controllano velocità, sequenza delle valvole, regolazione della pompa, ritegni, aria intrappolata e fissaggi.

Centralina, sensore pioggia e controllo dell’umidità

La centralina apre le zone per tempi programmati; non misura da sola quanta acqua arriva al suolo. Un sensore pioggia può sospendere cicli quando si bagna, mentre un controllo basato sull’umidità del terreno decide in base alla misura locale. I programmatori meteo stimano invece l’esigenza usando clima e caratteristiche impostate. EPA WaterSense distingue proprio controllori basati sul meteo e sull’umidità e richiede prove indipendenti per la relativa etichetta statunitense: è un riferimento prestazionale utile, non una certificazione obbligatoria italiana.

Qualunque automazione richiede impostazioni corrette di zona, terreno, piante, esposizione, precipitazione e limiti locali. La FAO esprime il fabbisogno col rapporto fra evapotraspirazione di riferimento e coefficiente della coltura; in un giardino domestico il calcolo viene adattato alle specie e verificato osservando terreno e radici. “Intelligente” non significa installare e dimenticare.

Posa dei tubi e attraversamenti

Prima dello scavo si tracciano reti esistenti, radici importanti e attraversamenti. Profondità e protezione dipendono da gelo locale, carichi, manutenzione, diametro e istruzioni: non esiste un unico valore nazionale per ogni giardino. Sotto vialetti carrabili servono guaina o dettaglio dimensionato e, quando possibile, attraversamenti predisposti prima della pavimentazione.

Il fondo della trincea non deve contenere pietre capaci di danneggiare il tubo. Le bobine vengono svolte senza torsioni, i raccordi restano accessibili nei punti opportuni e le estremità sono chiuse durante il lavoro. Prima di montare gli ugelli si lavano le linee; poi si regolano quota e verticalità dei pop-up sul piano finito, evitando che restino troppo bassi sotto il prato o sporgano come ostacoli.

Se l’acqua si accumula vicino alla casa, non va attribuito automaticamente all’irrigazione: possono contribuire pendenze, pluviali, terreno e drenaggi. La guida al drenaggio del terreno intorno all’abitazione aiuta a distinguere le cause prima di scavare una seconda rete.

Collaudo e consegna: cosa deve funzionare davvero

La UNI EN 12484-4 tratta installazione e consegna degli impianti automatici da tappeto erboso e propone una logica di accettazione. Nel giardino domestico il collaudo dovrebbe almeno verificare tenuta, portata e pressione di ogni zona, sollevamento e rientro degli irrigatori, archi, assenza di spruzzi su superfici estranee, funzionamento delle valvole, sensori, pompa, protezioni e lavaggio delle linee a goccia.

La consegna comprende planimetria aggiornata, numerazione delle zone, modello e ugello di ogni irrigatore, diametri, posizione di giunti e pozzetti, programma iniziale, manuali e operazioni stagionali. Fotografie con metro e riferimenti fissi permettono di ritrovare le tubazioni senza scavare a tentativi. La prova con contenitori registra l’uniformità iniziale e diventa un confronto utile dopo manutenzioni o modifiche.

Programmare i tempi senza sprecare acqua

Un millimetro di pioggia su un metro quadrato equivale a un litro d’acqua. Il volume lordo di una zona può quindi essere stimato moltiplicando millimetri desiderati per metri quadrati, poi corretto per uniformità ed efficienza. Non si applicano però gli stessi millimetri ogni giorno: fabbisogno, piogge efficaci, stagione e capacità del terreno cambiano.

Su argilla o pendenza, se la precipitazione supera l’infiltrazione, si usa la logica cycle and soak: lo stesso tempo totale viene diviso in cicli con pause che consentono all’acqua di penetrare. Su terreno sabbioso possono servire interventi differenti per frequenza e durata. L’obiettivo è bagnare il volume radicale senza ruscellamento né ristagno, controllando con piccole verifiche nel terreno e non soltanto dal colore superficiale del prato.

Guasti: leggere il sintomo prima di sostituire i pezzi

Manutenzione stagionale

All’avvio si aprono le valvole lentamente, si puliscono i filtri, si lavano le linee e si osserva ogni settore. Mensilmente nella stagione irrigua si cercano perdite, pop-up bloccati, ugelli ruotati, vegetazione che intercetta i getti, pozzetti pieni e gocciolatori ostruiti. Il programma viene adattato alla stagione e sospeso quando pioggia e terreno rendono inutile il ciclo.

Prima del gelo si segue la procedura prevista per clima e componenti. Chiudere la fonte non elimina necessariamente l’acqua intrappolata. Lo svuotamento ad aria compressa può danneggiare persone e impianto se eseguito con pressione o sequenza errate; va affidato a chi conosce portate, valvole e dispositivi del sistema. In primavera si confronta nuovamente l’uniformità con il verbale di consegna.

Quanto costa: confrontare il sistema, non il numero di testine

Un prezzo al metro quadrato è poco affidabile perché il costo dipende più da forma, fonte, scavi e numero di zone che dalla sola superficie. Un prato rettangolare vicino al punto d’acqua può richiedere meno lavorazioni di un giardino piccolo diviso da vialetti, muri e aiuole. Il preventivo dovrebbe separare rilievo e progetto, connessione e protezione dal riflusso, pompa o serbatoio, scavi e ripristini, tubi, collettori, valvole, irrigatori, microirrigazione, centralina, sensori, elettricità, collaudo e documentazione.

Per confrontare due offerte si controllano prestazioni alla pressione di progetto, portata di ogni zona, diametri e lunghezze, modelli degli erogatori, filtrazione, regolazione, protezione invernale e assistenza. Dieci testine economiche possono costare più di otto correttamente disposte se obbligano a un nuovo settore o a una pompa maggiore.

Permessi, condominio e limitazioni locali

La sola posa di tubazioni e irrigatori nel proprio giardino non permette di concludere che qualsiasi opera collegata sia libera. Pozzi, cisterne interrate, muri, attraversamenti di suolo pubblico, scavi vicino a sottoservizi, aree vincolate e modifiche al drenaggio hanno discipline autonome. Anche ordinanze per siccità e regolamenti del gestore possono limitare orari, fonti o usi dell’acqua; vanno controllati nel Comune effettivo al momento dell’esercizio.

In condominio occorre distinguere giardino comune, uso esclusivo, punto di prelievo e riparto dei costi. Prima di collegarsi a una linea comune o scavare parti comuni si verificano titolo, regolamento e delibera. La guida al giardino condominiale chiarisce decisioni, manutenzione e responsabilità.

Esempio: prato, siepe e aiuola con 30 l/min disponibili

Supponiamo che la prova indichi 30 l/min a una pressione dinamica utilizzabile, da confermare dopo le perdite. Il prato richiede otto irrigatori che, alla pressione di progetto, consumano 5 l/min ciascuno: non possono funzionare tutti insieme, perché servirebbero 40 l/min. Vengono divisi in due zone da quattro irrigatori, ciascuna da 20 l/min, verificando che ogni gruppo mantenga copertura e precipitazione omogenee.

Siepe e aiuola usano due zone a goccia distinte se esposizione e piante richiedono programmi diversi. Per ciascuna si somma la portata di tutti gli emettitori, si controllano lunghezza e pressione e si aggiungono filtro, regolatore e lavaggio. Il sistema avrà quindi quattro zone, non perché la centralina lo suggerisce, ma perché idraulica e fabbisogni lo richiedono.

Checklist prima di scavare

• Disegnare superfici, quote, ostacoli, piante e reti esistenti.
• Misurare insieme portata e pressione dinamica.
• Separare prato, goccia, esposizioni e fabbisogni incompatibili.
• Disporre gli irrigatori dai bordi con copertura sovrapposta.
• Calcolare portata e perdita di carico di ogni zona.
• Verificare la protezione dal riflusso e le regole del gestore.
• Dimensionare filtro e regolatore per il dispositivo reale.
• Prevedere lavaggio, drenaggio, gelo e accessibilità.
• Collaudare uniformità, tenuta, sensori e automazione.
• Ricevere planimetria, programma, manuali e dati degli ugelli.

Errori da evitare

• Progettare usando soltanto la pressione statica.
• Mettere spray, rotori e ala gocciolante nella stessa zona.
• Allungare la distanza fra irrigatori fino al raggio massimo di catalogo.
• Scegliere tubo e pompa dal solo diametro degli attacchi.
• Collegare cisterna e acquedotto senza separazione controllata.
• Seppellire raccordi e valvole senza riferimenti o accesso.
• Aumentare i minuti per compensare una distribuzione irregolare.
• Lasciare filtri e linee a goccia senza pulizia e spurgo.

Domande frequenti

Quante zone servono per irrigare un giardino?

Dipende dalla portata disponibile e da piante, esposizione, metodo di erogazione e pressione. Si dividono gli erogatori finché ogni gruppo è idraulicamente alimentabile e ha un fabbisogno omogeneo.

Come si misura la portata del rubinetto?

Si raccoglie un volume noto e si usa Q = 60 × litri / secondi. La prova va associata alla pressione dinamica, perché la sola portata a scarico libero non descrive il punto di lavoro.

Quanti irrigatori si possono mettere su una linea?

Si sommano le portate degli ugelli alla pressione prevista e si confrontano con la capacità della zona, considerando perdite e dislivello. Non esiste un numero universale.

Che diametro deve avere il tubo?

Dipende da portata, lunghezza, materiale, diametro interno, raccordi e perdita ammissibile. La dorsale può richiedere una sezione maggiore dei laterali.

Meglio irrigatori statici o dinamici?

Gli spray servono bene aree piccole e sagomate; rotori e ugelli rotanti applicano in genere più lentamente e coprono altre geometrie. Decide il progetto, non una superiorità assoluta.

Prato e ala gocciolante possono stare nella stessa zona?

Normalmente no, perché lavorano con pressioni, precipitazioni e tempi diversi. Separarli consente regolazione e programmazione corrette.

A cosa serve il filtro se uso acqua potabile?

Protegge soprattutto i piccoli passaggi dei gocciolatori da particelle e residui presenti anche durante lavori o manutenzioni della rete. Maglia e portata devono seguire il sistema.

Il sensore pioggia basta per risparmiare acqua?

Evita alcuni cicli inutili, ma non corregge zone sbagliate, perdite o tempi eccessivi. Servono programmazione stagionale, controllo dell’uniformità e manutenzione.

Perché gli irrigatori più lontani non si alzano?

Le cause comuni sono pressione dinamica insufficiente, troppe portate sulla zona, tubo piccolo o schiacciato, filtro ostruito, valvola parziale o perdita.

L’impianto va svuotato in inverno?

Dipende da clima, profondità e componenti. Se esiste rischio gelo si applica la procedura del progetto; l’aria compressa richiede attrezzatura e competenza per non creare danni.

Fonti normative e tecniche

• UNI EN 12484-1:2001, dati e requisiti preliminari degli impianti automatici da tappeto erboso
• UNI EN 12484-2:2002, progettazione e definizione delle soluzioni tecniche
• EN 12484-4:2002, installazione e consegna degli impianti automatici
• UNI EN 12484-5:2003, valutazione dell’uniformità di distribuzione
• UNI EN 1717:2026, protezione dell’acqua potabile dal riflusso
• UNI EN ISO 9261:2010, requisiti per gocciolatori e tubi gocciolanti
• D.Lgs. 18/2023, qualità delle acque destinate al consumo umano
• FAO Irrigation and Drainage Paper 56, evapotraspirazione e fabbisogno idrico
• EPA WaterSense, metodo del bilancio idrico del paesaggio
• EPA WaterSense, controllori meteo e sensori di umidità
• EPA WaterSense, indicazioni su microirrigazione, programmazione e manutenzione
• Rain Bird, manuale ufficiale di progettazione dell’irrigazione
