Vaso di espansione solare: calcolo, precarica, posa e guasti

Nel circuito chiuso di un impianto solare termico il fluido cambia volume passando dal freddo invernale alle alte temperature di esercizio. Durante la stagnazione una parte può anche vaporizzare nei collettori. Il vaso di espansione solare offre al fluido uno spazio comprimibile e limita l’aumento di pressione: non produce energia e non sostituisce la valvola di sicurezza, ma permette al circuito di attraversare gli stati previsti dal progetto.

Un recipiente scelto soltanto in base ai litri del kit può risultare inefficace anche se nuovo. Contano volume totale del primario, contenuto dei collettori e delle tubazioni interessabili dal vapore, miscela glicolata, altezza statica, pressione di riempimento, precarica, taratura della valvola e temperatura che raggiunge la membrana. Anche punto e modo di collegamento determinano quanta capacità nominale diventa realmente utilizzabile.

La procedura corretta è quindi questa: identificare il sistema, costruire il bilancio dei volumi, coordinare le pressioni, applicare integralmente il metodo del fabbricante, posare il vaso senza stressarlo e diagnosticare cali, picchi o scarichi senza limitarsi a rabboccare.

Perché nel solare termico il vaso è un caso specifico

In un circuito di riscaldamento il vaso accoglie soprattutto la dilatazione dell’acqua o della miscela fra temperatura minima e massima. Un circuito solare forzato può vivere una condizione aggiuntiva: quando l’accumulo è già caldo e la pompa si arresta, i collettori continuano a ricevere radiazione, il fluido raggiunge l’ebollizione locale e il vapore spinge il liquido verso le parti più fredde. Il vaso deve poter accogliere anche questo spostamento nei limiti previsti dallo schema.

Per questo non basta applicare una percentuale fissa al volume dell’impianto. Due campi solari con gli stessi litri complessivi possono richiedere capacità diverse se cambiano volume dei collettori, tratto interessato dal vapore, concentrazione del glicole o campo di pressione disponibile. Va inoltre identificato se il sistema è pressurizzato, a svuotamento oppure a circolazione naturale: le regole non si trasferiscono automaticamente da una configurazione all’altra.

La guida sul vaso di espansione della caldaia chiarisce membrana, precarica e sintomi generali. Nel solare, però, occorre aggiungere stagnazione, miscela glicolata e temperature del primario.

Com’è fatto e che cosa significa volume nominale

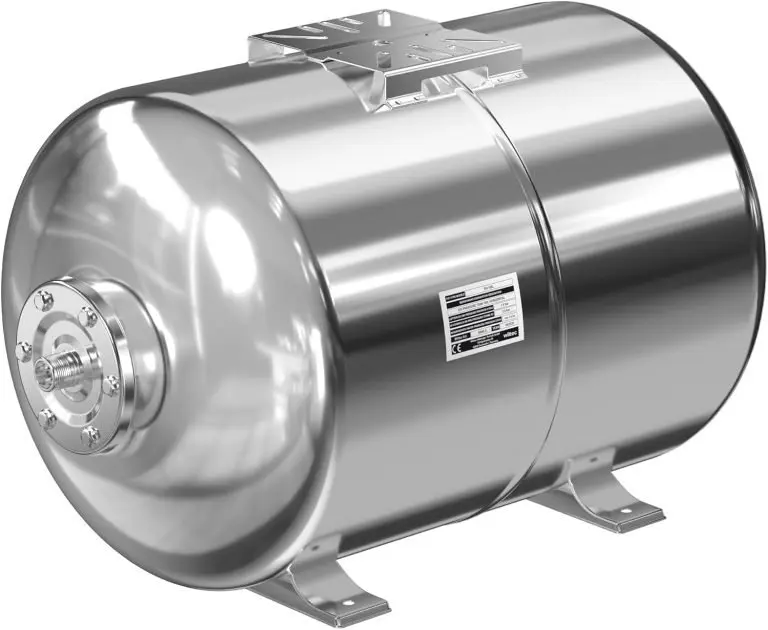

Il modello più comune è un recipiente metallico separato da una membrana o da una sacca. Da un lato entra il fluido del circuito; dall’altro è presente un gas precaricato. Quando la pressione idraulica aumenta, il fluido entra nel vaso e comprime il gas. Raffreddandosi, il gas restituisce il liquido al circuito.

I litri in targhetta sono il volume geometrico nominale, non i litri di fluido che il vaso può accogliere in ogni condizione. La capacità utile dipende dal rapporto fra pressione iniziale e finale. Se la precarica è troppo alta rispetto al riempimento, all’avvio può non entrare liquido; se è troppo bassa, il vaso è già molto pieno a freddo e perde spazio per la successiva espansione.

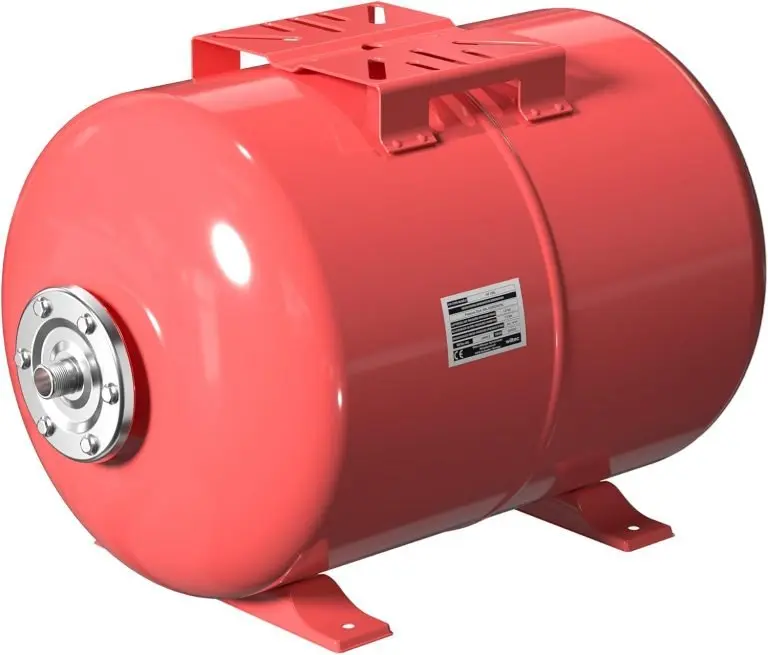

Un vaso dichiarato per riscaldamento non diventa solare perché è rosso. Si controllano destinazione d’uso, fluido ammesso, membrana, pressione massima, intervallo termico, raccordo, orientamento, marcatura e dichiarazione del produttore. Il limite di picco di uno specifico modello non autorizza a esporre stabilmente ogni membrana alla stessa temperatura.

I dati da raccogliere prima del calcolo

Il calcolo parte dallo schema definitivo, non dal numero dei pannelli. Il contenuto dei collettori si trova nelle schede; quello dello scambiatore e della stazione solare nei rispettivi documenti. Il volume delle tubazioni si ricava dalla lunghezza reale e dal contenuto per metro calcolato sul diametro interno. Si aggiungono raccordi, separatori, flessibili e ogni tratto pieno collegato al primario.

Occorre poi individuare quali parti possono svuotarsi durante la stagnazione. In alcuni schemi il vapore resta nei collettori; in altri avanza nelle linee vicine. Questo volume dipende da geometria, pendenze, ritegni, posizione del vaso, connessioni e comportamento del fluido, non dalla sola superficie captante.

Altezza statica, precarica e riempimento

Dieci metri di colonna d’acqua corrispondono approssimativamente a un bar; per una miscela il valore cambia leggermente con la densità. L’altezza statica è il dislivello verticale dal collegamento del vaso al punto più alto, non la lunghezza della rete. A questa si aggiunge il margine richiesto per mantenere il punto alto nelle condizioni previste e, se il metodo lo richiede, il contributo della vaporizzazione e della pompa.

La precarica è la pressione del gas nel vaso con il lato idraulico isolato e portato a pressione nulla. La pressione di riempimento è quella del fluido a impianto freddo. Sono coordinate, ma non si misurano nelle stesse condizioni. Leggere la valvola pneumatica mentre il vaso è ancora spinto dall’acqua non restituisce la sua precarica libera.

Alcuni metodi pongono il riempimento poco sopra la precarica per garantire una riserva iniziale; altri definiscono la riserva nel calcolo. Anche i simboli cambiano fra manuali. Il progettista deve applicare un metodo coerente dall’inizio alla fine, senza combinare formula di un produttore e pressioni di un altro.

Come si determina il volume utile

Il volume utile è la quantità che il vaso deve ricevere fra stato iniziale e condizione più gravosa. In un metodo tecnico diffuso per circuiti che possono andare in stagnazione si sommano la dilatazione del contenuto complessivo e il volume di fluido espulso dalla zona di vapore, applicando un margine:

V_U = (V_C × e + V_P) × k

V_U è il volume utile, V_C il contenuto totale, e il coefficiente di espansione nel campo termico scelto, V_P il volume vaporizzabile secondo lo schema e k il margine del metodo. Altri fabbricanti separano una riserva minima e definiscono diversamente il volume di vapore. Non sono formule da mediare: ciascuna va usata con definizioni, tabelle e limiti del documento che la propone.

Il coefficiente e non è la percentuale di glicole. Esprime quanto aumenta il volume della miscela fra le temperature di riferimento e cambia con base chimica, concentrazione e temperatura massima. Va preso dalla scheda del fluido effettivamente installato.

Dal volume utile al volume nominale

Determinato V_U, si calcola quanto volume geometrico serve perché la compressione del gas lo renda disponibile nel campo di pressione scelto. Usando pressioni relative in bar e la convenzione del metodo Caleffi citato fra le fonti:

V_N = V_U × (P_F + 1) / (P_F − P_I)

V_N è il volume nominale, P_I la pressione iniziale prevista dal metodo e P_F quella finale di progetto. Il “+1” converte la pressione relativa in assoluta nella relazione del gas. P_F deve restare sotto l’apertura della valvola con il margine indicato; non coincide automaticamente con la pressione massima stampata sul vaso.

Esempio completo di calcolo

Consideriamo un esempio didattico: circuito da 30 litri, volume vaporizzabile pari a 6 litri, coefficiente e = 0,07, margine k = 1,1, pressione iniziale P_I = 2,0 bar e finale P_F = 5,5 bar. I valori servono soltanto a mostrare i passaggi.

1. Dilatazione: 30 × 0,07 = 2,10 litri.
2. Volume utile: (2,10 + 6) × 1,1 = 8,91 litri.
3. Fattore di pressione: 6,5 / 3,5 = 1,857.
4. Volume nominale: 8,91 × 1,857 = 16,55 litri.

Con questi soli dati si sceglierebbe una taglia commerciale non inferiore, per esempio 18 litri se disponibile e ammessa. Prima dell’acquisto bisogna però verificare metodo del sistema, volume vaporizzabile, riserva iniziale, precarica, riempimento e idoneità del modello. Portare P_I da 2 a 3 bar, lasciando P_F invariata, farebbe salire il risultato a circa 23,2 litri: i litri nominali non possono essere separati dalle pressioni.

Valvola di sicurezza e pressione massima

La valvola è l’ultima protezione contro la sovrapressione; il vaso deve evitare che intervenga negli stati normali di progetto. La pressione finale resta quindi sotto la taratura con un margine. Un metodo indica 0,5 bar per tarature fino a 5 bar e il 10% per valori superiori; il valore applicabile si ricava dal metodo e dai componenti adottati.

La pressione massima ammissibile di vaso, collettori, scambiatore e altri componenti deve essere compatibile con la valvola. Un vaso da 10 bar non autorizza una taratura da 10 bar se il collettore ammette meno; abbassare la taratura senza ricalcolare riduce invece il campo utile e può provocare scarichi precoci.

Lo scarico non va tappato o reso invisibile. Va convogliato senza contropressione verso una raccolta adatta al fluido. Dopo un’apertura si cercano causa, quantità persa e condizioni del glicole prima di riempire.

Dove e come installare il vaso solare

Il vaso viene normalmente collegato sul ramo più freddo del primario, spesso in aspirazione della pompa e sul ritorno ai collettori, secondo schema del fabbricante. Questo limita la temperatura della membrana e offre un riferimento stabile alla pompa. La posizione reale deve rispettare gruppo solare, ritegni, separatori e direzione di circolazione.

Il raccordo non deve poter essere isolato accidentalmente durante l’esercizio. Una valvola di servizio è utile per controllo e sostituzione soltanto se ammessa, protetta contro la chiusura involontaria e associata alla depressurizzazione sicura del tratto. Fra circuito e vaso non si inseriscono ritegni o organi che ne impediscano la comunicazione.

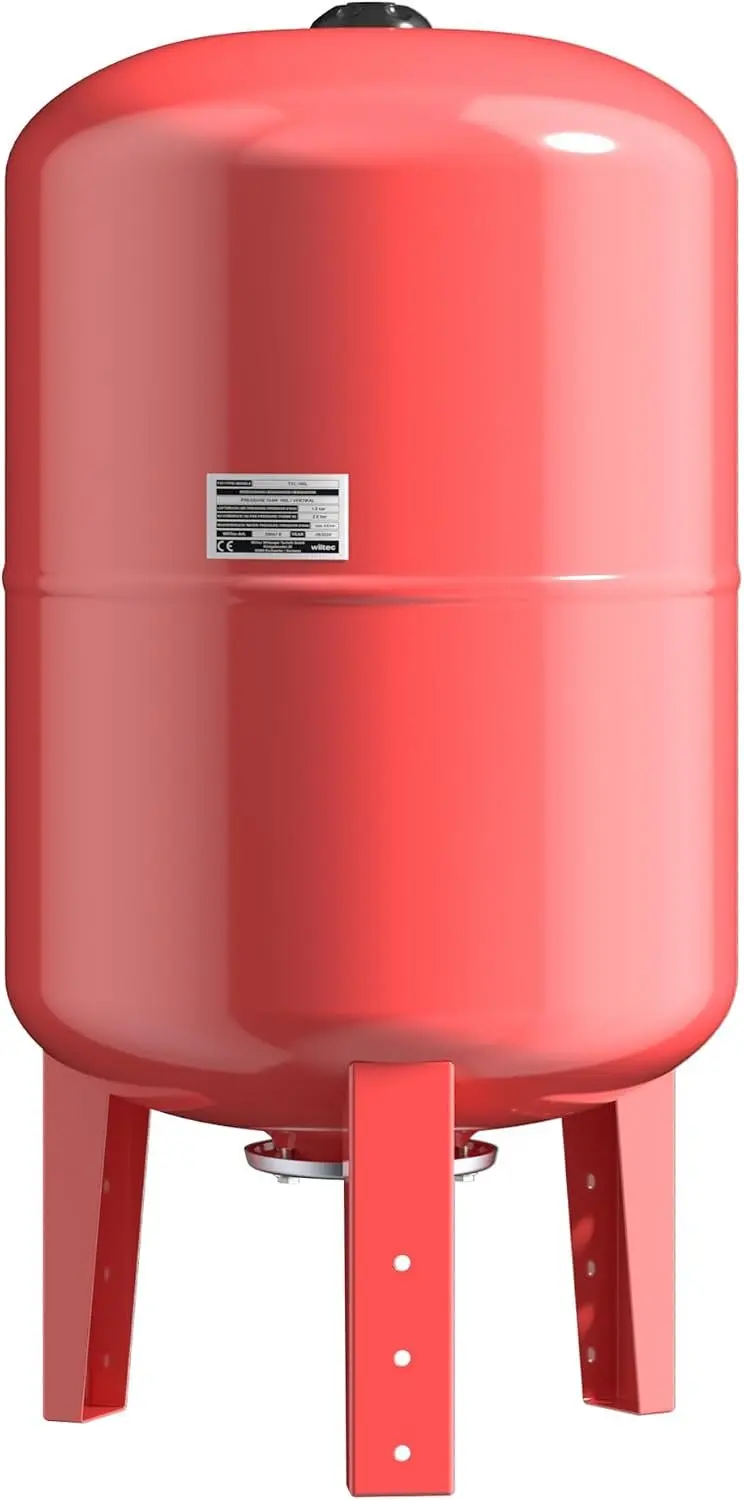

Il recipiente pieno pesa molto più di quello vuoto. Serve una staffa o un appoggio proprio: il peso non deve gravare su flessibile e raccordo. Valvola pneumatica, targhetta e connessioni devono restare accessibili per misura, scarico controllato e sostituzione.

Quando serve un vaso intermedio

Se al collegamento possono arrivare temperature superiori a quelle ammesse, alcuni schemi prevedono un recipiente intermedio senza membrana fra circuito e vaso. Il volume di fluido più freddo contenuto nel recipiente riduce lo stress termico. Non è un secondo vaso da aggiungere casualmente: capacità, posizione e connessioni fanno parte del progetto.

Un tubo lungo non equivale automaticamente a un vaso intermedio. Può raffreddare il fluido solo in certe condizioni, mentre volume, orientamento e scambio non sono controllati come in un componente dedicato. Anche la coibentazione del tratto va eseguita rispettando la funzione prevista.

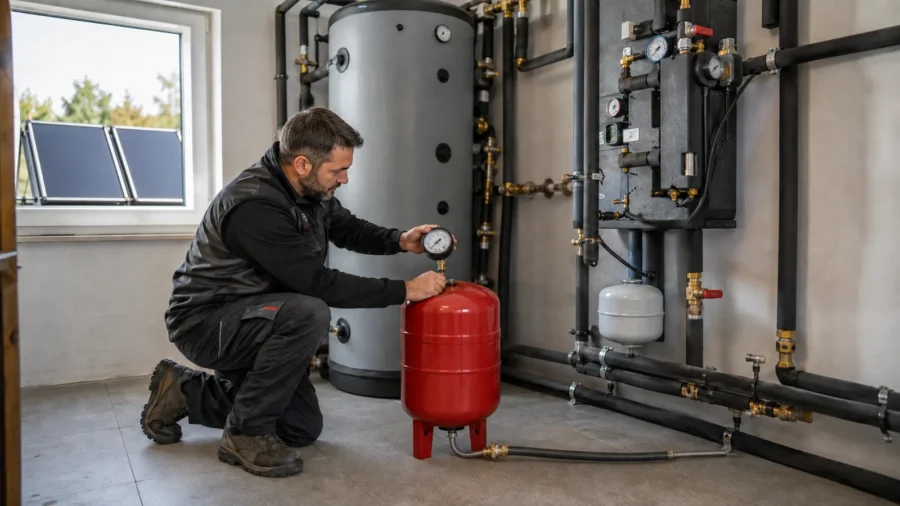

Come si misura la precarica

Il tecnico spegne e lascia raffreddare l’impianto, mette in sicurezza l’area e impedisce nuova captazione secondo il manuale. Isola il vaso con il dispositivo ammesso oppure depressurizza il circuito; sul lato idraulico del vaso la pressione deve essere realmente nulla. Solo allora misura il gas dalla valvola pneumatica con uno strumento affidabile.

Se dalla valvola gas esce fluido, membrana o sacca sono compromesse. Se la pressione cala dopo il ripristino, si controllano valvola, membrana e recipiente. Il gas e il valore sono quelli del costruttore. Una pompa improvvisata e una lettura a circuito pieno possono lasciare il vaso privo di volume utile.

Dopo il controllo si riporta il circuito alla pressione di riempimento calcolata, si esegue lo spurgo previsto, si ristabilisce la portata e si verifica l’escursione durante il funzionamento. Precarica e pressione a freddo vanno registrate insieme a temperatura e condizioni di misura.

Collaudo dopo posa o sostituzione

Il collaudo non termina quando il manometro segna il valore atteso. Si verificano tenuta a freddo, comunicazione con il vaso, pompa e ritegni, portata, sonde, valvola e pressione durante un riscaldamento controllato. Non si provoca intenzionalmente una stagnazione se la procedura non lo richiede.

Il verbale dovrebbe riportare modello e volume, pressione massima, precarica, riempimento, taratura della sicurezza, tipo e concentrazione del fluido, volume stimato del circuito, condizioni di prova e valori a freddo e caldo. Dopo una modifica sostanziale, schema e documentazione di conformità dell’impianto vanno gestiti dall’impresa abilitata secondo il caso.

Sintomi e diagnosi dei guasti

Il segnale tipico è un’escursione anomala: pressione plausibile a freddo, rapido aumento con il sole, apertura della valvola e valore troppo basso dopo il raffreddamento. Lo stesso andamento può però dipendere da vaso isolato, tubo ostruito, riempimento eccessivo, aria, manometro difettoso o volume vaporizzabile sottostimato.

Vaso piccolo, vaso grande e rabbocchi ripetuti

Un vaso piccolo raggiunge rapidamente la pressione finale. Uno più grande offre capacità soltanto se precarica e collegamento sono corretti. La taglia commerciale superiore può aumentare il margine, ma non corregge un volume di vapore dimenticato, una valvola chiusa o un prodotto non idoneo. Un vaso molto grande occupa spazio, pesa e richiede sostegno; non risolve un campo solare che entra continuamente in stagnazione per squilibrio fra captazione e domanda.

Dopo uno scarico il circuito ha perso una miscela definita. Aggiungere acqua modifica antigelo e additivi; aggiungere un fluido casuale può creare incompatibilità. Ogni apertura può introdurre aria. Il ripristino richiede quindi identificazione del prodotto, causa, quantità, concentrazione, pH e procedura di riempimento. Se il fluido è degradato, la sola correzione della pressione non basta.

Manutenzione e costi

La frequenza viene dal manuale e dalle condizioni di esercizio. Un controllo utile registra pressione a freddo, andamento a caldo, scarichi, collegamento, sostegno e corrosione, oltre a fluido, pompa, portata e sonde. La precarica richiede la depressurizzazione del lato acqua e non si deduce dal manometro della stazione.

Un preventivo attendibile separa diagnosi, calcolo, vaso, supporto, dispositivo di servizio, eventuale vaso intermedio, tubazioni, fluido, raccolta e smaltimento, riempimento, spurgo, prova e documenti. Confrontare soltanto il prezzo del recipiente favorisce sostituzioni ripetute. Se l’intervento rientra nel rifacimento del sistema, la guida al Conto Termico 3.0 aiuta a verificare il quadro incentivante, ma il singolo ricambio non diventa automaticamente una spesa ammessa.

Checklist per progetto e preventivo

Domande frequenti

Come si calcola il vaso di espansione del solare termico?

Si determinano dilatazione, volume spinto dalla zona di vapore, riserva e fattore delle pressioni, applicando integralmente il metodo del fabbricante.

Quanti litri deve avere?

Non esiste una taglia per numero di pannelli: servono volumi reali, fluido, altezza, pressioni, valvola e stagnazione.

Qual è la precarica corretta?

Dipende da altezza statica, pressione minima e metodo. Si misura con il lato acqua a pressione nulla.

Precarica e riempimento coincidono?

Non necessariamente. Sono coordinati e il metodo può prevedere una differenza o una riserva iniziale.

Si può usare un vaso da caldaia?

Solo se il produttore lo dichiara idoneo a glicole, temperature, pressione e stagnazione del solare.

Dove va collegato?

Normalmente sul ramo più freddo e nel punto definito dallo schema, spesso sul ritorno e in aspirazione della pompa.

Perché la valvola di sicurezza scarica?

Possibili cause sono precarica bassa, membrana rotta, vaso piccolo o isolato, riempimento alto e stagnazione non gestita.

Come si riconosce una membrana rotta?

L’uscita di fluido dalla valvola pneumatica è un forte segnale, da confermare in sicurezza.

Un vaso più grande risolve sempre?

No: non corregge collegamenti ostruiti, valvole chiuse, fluido incompatibile o stagnazioni continue.

Quando serve un vaso intermedio?

Quando la temperatura al vaso può superare il limite della membrana e il fabbricante prescrive protezione termica.

Si può controllare senza svuotare tutto?

Il lato idraulico deve essere a pressione nulla; si evita lo svuotamento totale solo con un dispositivo di servizio previsto.

Cosa deve riportare il verbale?

Modello, volume, fluido, calcolo, precarica, riempimento, pressione finale, valvola, prova, portata e anomalie.

Fonti tecniche e normative

• Caleffi – Vasi d’espansione per circuito primario: pressioni, formula e installazione.
• Caleffi, Idraulica 29: stagnazione, volume utile ed esempio di calcolo.
• Zilmet – Solar Plus: metodo con espansione, riserva e volume di vapore.
• Varem – Vasi per impianti solari: caratteristiche dichiarate di membrana, glicole, temperatura e precarica.
• UNI EN 12976-1:2022: durabilità, affidabilità, sicurezza e documentazione dei sistemi prefabbricati.
• Cordivari – Manuale Stratos DR: istruzioni di un sistema reale su sicurezza ed espansione.
• DM 37/2008 vigente: installazione degli impianti negli edifici e imprese abilitate.
