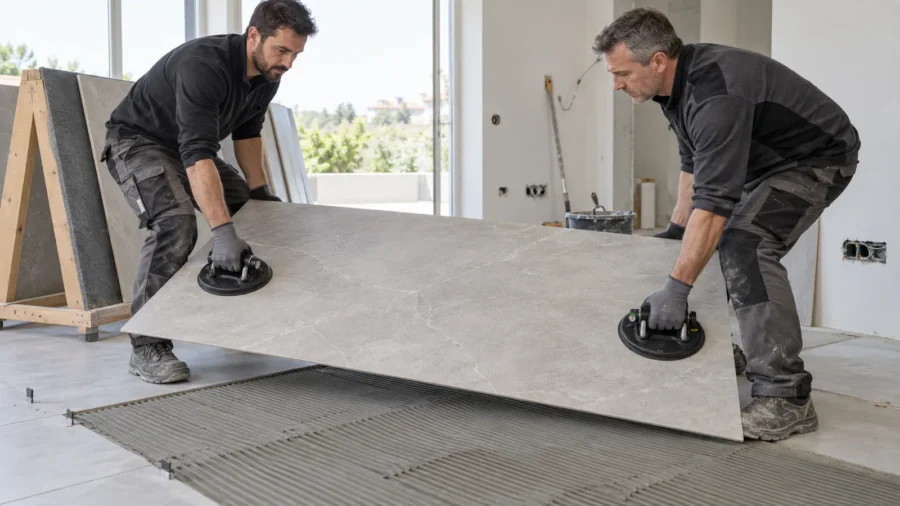

Le ventose per piastrelle permettono di afferrare, sollevare e accompagnare elementi che le sole mani gestirebbero con difficoltà: grandi formati in gres, lastre sottili, marmo, vetro e pannelli con superfici compatibili. Non trasformano però una lastra pesante in un carico privo di rischio. La tenuta dipende dal vuoto effettivamente raggiunto, dalla superficie, dallo stato del tampone, dall’orientamento del carico e dal modo in cui gli operatori si muovono.

Per scegliere la ventosa giusta non basta leggere il valore più grande stampato sulla confezione. Occorre capire se il dato riguarda una presa perpendicolare o parallela alla superficie, se il materiale è liscio o strutturato, come viene segnalata una perdita di vuoto e quante prese servono per sostenere la lastra senza fletterla.

Questa guida spiega tipi, portata, pompe, controlli e sequenza d’uso, con particolare attenzione alle piastrelle di grande formato.

Come funziona una ventosa

Il bordo elastico della ventosa aderisce alla superficie e delimita una camera. Azionando una leva, una pompa manuale o un motore si riduce la pressione all’interno; la pressione atmosferica esterna spinge quindi il tampone contro la piastrella. La presa non deriva da una colla e non è permanente: ogni piccola via d’aria tende a riportare la camera alla pressione ambiente.

Forza teorica e tenuta reale

In forma semplificata la forza teorica è il prodotto tra differenza di pressione e area attiva, F = Δp × A. Il calcolo aiuta a comprendere perché diametro e vuoto contano, ma non fornisce da solo la portata utilizzabile. Guarnizione, rugosità, polvere, movimento, temperatura e direzione dello sforzo riducono la prestazione; il valore operativo deve provenire dal fabbricante per quello specifico utensile e impiego.

Perché il vuoto può diminuire

Una superficie apparentemente compatta presenta microcanali, rilievi o residui. L’aria può entrare anche da una guarnizione deformata, da una valvola sporca o da un tampone appoggiato vicino a un bordo. Una pompa che richiede correzioni sempre più frequenti non va ignorata: il carico si riappoggia in sicurezza e si cerca la causa.

Advertisement - Pubblicità

Tipi di ventose per piastrelle

Ventosa a leva

La leva deforma il tampone e crea il vuoto in un solo movimento. È compatta e rapida, adatta soprattutto a superfici lisce, pulite e non porose entro il campo dichiarato. I modelli doppi o tripli distribuiscono la presa su più punti, ma le coppe montate sullo stesso corpo non equivalgono automaticamente a ventose indipendenti collocate lungo tutta la lastra.

Ventosa con pompa manuale

Un pistone estrae progressivamente l’aria. La corsa del pulsante, una banda colorata o un manometro mostrano se il vuoto è sufficiente. Il vantaggio principale è poter controllare e ripristinare la depressione prima e durante la movimentazione, senza staccare l’utensile. Non significa che la presa possa essere lasciata senza sorveglianza.

Ventosa elettrica

La pompa alimentata a batteria crea il vuoto e, nei modelli predisposti, riparte quando la depressione scende sotto una soglia. È utile nei cicli ripetitivi e sulle superfici per cui il costruttore dichiara compatibilità. Batteria scarica, filtro saturo o tenuta insufficiente restano condizioni da gestire; l’automatismo non sostituisce la prova e il controllo visivo.

Telai e sistemi per grandi lastre

Le lastre lunghe e sottili richiedono spesso traverse rigide, più ventose distanziate e maniglie per più operatori. Il telaio limita la flessione, conserva la geometria durante il trasporto e consente di ruotare il pezzo in modo coordinato. Portata delle ventose, telaio, giunti e maniglie vanno considerati come un unico sistema: comanda il componente con il limite più basso.

Su schermi piccoli la tabella può essere scorsa orizzontalmente.

Tipo Punto di forza Limite da controllare Impiego tipico
A leva Rapida e leggera Nessuna riserva attiva di vuoto; compatibilità con texture Piastrelle lisce di dimensioni contenute
A pompa manuale Indicatore e ripristino del vuoto Serve monitorare il segnale durante l’uso Gres, pietra e grandi formati compatibili
Elettrica Creazione e possibile mantenimento automatico Batteria, filtro, soglie e istruzioni specifiche Lavori ripetitivi e materiali dichiarati
Telaio multi-ventosa Distribuisce carico e riduce la flessione Configurazione, giunti e portata dell’intero sistema Lastre lunghe, sottili o molto pesanti

Portata: come leggere correttamente il dato

In commercio compaiono valori espressi in chilogrammi, chilogrammi-forza, newton, “capacità massima” o “safe working load”. Non sono diciture da sommare o confrontare senza contesto. La scheda deve specificare almeno materiale di prova, posizione del carico, diametro o area della coppa e condizioni d’uso. Un valore ottenuto in laboratorio su vetro pulito non descrive automaticamente la presa su gres strutturato in cantiere.

Sollevamento perpendicolare e trazione parallela

Con una lastra orizzontale la forza tende a staccare la ventosa perpendicolarmente. Quando la lastra è verticale, gran parte del peso agisce parallelamente e la tenuta dipende anche dall’attrito fra tampone e superficie. Alcuni produttori pubblicano limiti distinti per le due direzioni. Se la scheda riporta un solo valore, non si inventa l’altro: si chiede conferma al fabbricante.

Portata massima, WLL e fattore di sicurezza

La forza alla quale un dispositivo cede in prova non è la portata di lavoro. La WLL, quando dichiarata, è il limite operativo definito dal produttore tenendo conto del progetto e del fattore di sicurezza applicabile. Non va aumentata perché la prova iniziale “sembra tenere”. Per esempio, alcuni modelli professionali per piastrelle dichiarano 110, 130 o 140 kg, ma con superfici e condizioni differenti: il numero non si trasferisce da un utensile all’altro.

Più ventose non significano una somma perfetta

Due ventose da 100 kg non autorizzano automaticamente a movimentare 200 kg. Il peso raramente si distribuisce in parti identiche; entrano in gioco posizione del baricentro, rigidità della lastra, accelerazioni e differenze di vuoto. Il piano di sollevamento deve lasciare margine e rispettare la configurazione approvata del sistema.

Quali superfici possono essere afferrate

Gres liscio e smaltato

Una superficie compatta, piana e pulita è la condizione più favorevole. Anche qui vanno eliminati polvere di taglio, granelli, pellicole e umidità che possano compromettere il bordo. Una decorazione in rilievo, una curvatura o una zona prossima al bordo possono interrompere la tenuta benché il resto della piastrella appaia liscio.

Piastrelle opache e leggermente strutturate

Servono tamponi progettati per compensare la microtexture. Alcune ventose a pompa vengono dichiarate per superfici strutturate, altre esclusivamente per materiali lisci e non porosi. La parola “gres” non basta: si prova proprio la finitura acquistata, seguendo la scheda della ventosa.

Superfici fortemente ruvide o porose

La perdita d’aria può essere più veloce di quanto una ventosa passiva riesca a compensare. Esistono apparecchi ad alto flusso pensati per materiali porosi, ma costituiscono una categoria diversa e hanno propri limiti. Non si rende idonea una ventosa ordinaria bagnando, oliando o sigillando provvisoriamente la piastrella.

Marmo, pietra e materiali sensibili

La superficie deve essere compatibile sia con il vuoto sia con il materiale del tampone. Pietre resinificate, finiture fiammate, trattamenti protettivi e zone stuccate possono comportarsi in modo diverso. Per la posa e la manutenzione delle superfici lapidee è utile anche la guida al pavimento in marmo.

Su schermi piccoli la tabella può essere scorsa orizzontalmente.

Superficie Compatibilità indicativa Prova necessaria Segnale di allarme
Gres smaltato liscio Generalmente favorevole Tenuta su pezzo pulito del lotto Indicatore che arretra o bordo non complanare
Gres opaco/microstrutturato Solo con tampone dichiarato idoneo Prova a bassa quota per il tempo richiesto Ripompaggi frequenti
Finitura antiscivolo marcata Critica per molti modelli Conferma esplicita del produttore Vuoto che non raggiunge la zona sicura
Pietra porosa o bocciardata Può richiedere alto flusso Valutazione del sistema completo Perdita continua attraverso il materiale
Superficie polverosa o bagnata Non pronta all’uso Pulizia, asciugatura e nuova prova Scorrimento o contaminazione del tampone
Zona curva, giunto o bordo Da evitare salvo istruzioni specifiche Ricollocazione su area piana e integra Guarnizione parzialmente sollevata

Pompa, indicatore e controllo del vuoto

Indicatore a corsa o banda colorata

Nei modelli manuali il pistone rientra mentre si pompa. Il produttore stabilisce quale posizione o banda indica il campo corretto e quando occorre ripristinare il vuoto. Il colore non è universale: si legge il manuale del modello e si verifica che il pulsante scorra liberamente.

Manometro analogico o digitale

Il manometro consente di osservare la depressione, ma il numero utile e la soglia di ripartenza dipendono dall’apparecchio. Una lettura stabile è informativa soltanto se strumento, valvola e guarnizione sono efficienti. Un display acceso non dimostra da solo che tutta l’area del tampone sia correttamente appoggiata.

Test di tenuta prima del lavoro

Si puliscono coppa e campione, si applica la ventosa in un’area piana, si raggiunge il valore previsto e si osserva per il tempo indicato dal manuale. Poi si solleva la lastra pochi centimetri sopra un appoggio protetto. Se il vuoto scende oltre il limite o il tampone scorre, il test è fallito: non si compensa aumentando la velocità dell’operazione.

Come scegliere numero e posizione delle ventose

Baricentro e distribuzione del carico

Le prese vanno disposte in modo simmetrico rispetto al baricentro e lontano da fori, bordi, venature deboli o zone non planari. Una ventosa troppo vicina a un’estremità può sovraccaricarsi quando la lastra viene ruotata. Si controlla inoltre che maniglie e mani non interferiscano con pareti, distanziatori e letto adesivo.

Flessibilità delle grandi lastre

Una lastra può pesare meno della somma nominale delle ventose e rompersi comunque per flessione. Maggiore è la distanza non sostenuta, maggiore è la sollecitazione durante accelerazioni, rotazioni e passaggi porta. Su grandi formati si usano numero, passo e telaio prescritti dal produttore della lastra o del sistema di movimentazione.

Peso della piastrella

Il peso si ricava dalla scheda o moltiplicando area, spessore e densità dichiarata. Una lastra di 1,2 × 2,8 m ha 3,36 m²: con massa superficiale di 15 kg/m² pesa circa 50,4 kg, prima di eventuali protezioni. Questo dato serve a pianificare attrezzatura e squadra, non a scegliere una ventosa con portata appena superiore.

Advertisement - Pubblicità

Controlli prima di ogni utilizzo

Ispezione della ventosa

Il bordo deve essere continuo, elastico e privo di tagli, schiacciamenti o materiale indurito. Si verificano corpo, maniglia, viti, leva, pistone, valvola, filtro e indicatore. Un componente modificato o riparato in modo non previsto rende inattendibili le prestazioni dichiarate.

Pulizia della piastrella

Si rimuovono polvere, granelli e residui con metodi compatibili con la finitura, poi si asciuga. La zona di presa va controllata in luce radente per individuare rilievi, scheggiature e pellicole. Prima di posare, è utile verificare anche planarità, fondo e adesivo come descritto nella guida alla preparazione della colla per piastrelle.

Percorso e appoggi

Il tragitto si libera prima di sollevare. Cavalletti e piani di appoggio devono essere stabili, imbottiti e già nella posizione utile; porte, angoli e dislivelli vengono misurati. Nessuno deve trovarsi sotto o nella traiettoria di caduta del pezzo.

Procedura d’uso passo dopo passo

  1. leggere manuale, limiti, superficie e orientamento ammessi;
  2. determinare peso, dimensioni, baricentro e fragilità della lastra;
  3. scegliere ventose, telaio e numero di operatori con margine adeguato;
  4. ispezionare utensili, guarnizioni, pompe, indicatori e batteria;
  5. pulire e asciugare superficie e tamponi;
  6. posizionare le coppe su zone piane, integre e simmetriche;
  7. creare il vuoto fino al segnale previsto e provarne la stabilità;
  8. sollevare pochi centimetri sopra l’appoggio e fermarsi per il controllo;
  9. muovere lentamente, con comandi concordati e indicatore visibile;
  10. appoggiare completamente la lastra prima di azionare il rilascio;
  11. staccare il bordo solo tramite la valvola o linguetta prevista;
  12. pulire, proteggere e riporre l’attrezzatura dopo il lavoro.

Sollevamento coordinato

Una persona dà i comandi “pronti”, “solleva”, “ruota” e “appoggia”. Gli operatori mantengono il pezzo vicino al corpo senza torsioni improvvise e senza afferrare la lastra con le dita sotto il bordo. Le ventose migliorano la presa, ma non eliminano il rischio da movimentazione manuale né sostituiscono un ausilio meccanico quando il carico supera capacità e condizioni della squadra.

Trasporto verticale e passaggi stretti

La configurazione verticale riduce l’ingombro ma modifica la direzione degli sforzi. Si usa soltanto se ammessa, mantenendo il lato lungo e i punti di presa secondo le istruzioni del sistema. Non si fa leva sulle ventose per correggere una collisione e non si lascia la lastra appoggiata sul solo bordo senza supporti idonei.

Posizionamento sul letto adesivo

Prima dell’appoggio si controllano verso, fughe e spessori. La lastra viene calata uniformemente, senza trascinare i tamponi nell’adesivo. Solo quando il pezzo è sostenuto si aprono le valvole; il rilascio forzato tirando la maniglia può scheggiare la superficie o danneggiare la guarnizione. Nel bagno, movimentazione e posa devono rispettare anche la continuità dell’impermeabilizzazione sotto piastrella.

Grandi formati: rischi specifici

Tagli e fori indeboliscono la lastra

Un foro per rubinetteria, una nicchia o un taglio a L concentra le tensioni. Il sistema di presa va riprogettato per non flettere le porzioni strette; spesso servono un piano rigido e una sequenza di lavorazione definita. Una ventosa non va applicata a cavallo di un foro o su un bordo appena tagliato e non rifinito.

Rotazione dal banco alla parete

Durante la rotazione cambiano sia la distribuzione del peso sia l’orientamento rispetto alle ventose. Il passaggio si prova a vuoto con il telaio, si riserva spazio sufficiente e si coordinano tutti gli operatori. L’accelerazione deve essere minima: uno strappo aumenta il carico dinamico anche se il peso statico non cambia.

Posa su pavimento

Quando si cala una lastra, mani e piedi restano fuori dalla zona di schiacciamento. Distanziatori e sistemi livellanti vengono predisposti senza costringere gli operatori a trattenere il pezzo sospeso. Per lastre effetto legno o altre finiture in gres valgono gli stessi controlli di superficie; la guida al gres porcellanato effetto legno ne descrive caratteristiche e destinazioni.

Errori frequenti e come interpretarli

La ventosa si stacca dopo pochi secondi

Le cause possibili sono texture non compatibile, bordo sporco, guarnizione usurata, appoggio su un rilievo, valvola difettosa o materiale poroso. Si riappoggia il carico e si isola la causa. Premere più forte o inumidire senza autorizzazione può mascherare temporaneamente il problema, non risolverlo.

Il pistone ritorna rapidamente

Il ritorno indica ingresso d’aria. Se avviene più velocemente del limite previsto, l’operazione non parte. Se compare durante il trasporto, si ripristina il vuoto soltanto come previsto e si porta subito il pezzo sull’appoggio sicuro più vicino; non si prosegue per “finire il tragitto”.

La ventosa tiene ma scorre

Il vuoto può essere sufficiente contro il distacco ma l’attrito insufficiente contro lo scorrimento parallelo. Superficie bagnata, polvere fine, tampone contaminato o orientamento non ammesso sono cause tipiche. La prova perpendicolare non autorizza quindi il trasporto verticale.

La piastrella flette tra i punti di presa

Il problema è la distribuzione del sostegno, non la sola portata. Si aumenta il numero di punti secondo il sistema, si riducono le luci libere o si usa un telaio rigido. Aggiungere una ventosa in posizione casuale può introdurre una nuova concentrazione di tensione.

Advertisement - Pubblicità

Sicurezza, movimentazione e campo delle norme

Le ventose manuali usate dagli installatori non vanno confuse automaticamente con gli accessori di sollevamento collegati a gru o paranchi. La UNI EN 13155:2025 riguarda gli accessori amovibili di presa del carico per apparecchi di sollevamento e manipolatori; la sua applicabilità dipende dal sistema reale. Per utensili manuali fanno fede marcatura, istruzioni e destinazione d’uso del fabbricante, insieme alla valutazione dei rischi del lavoro.

Nessuno sotto il carico

Una lastra sostenuta da ventose non passa sopra persone e non viene lasciata sospesa. Il percorso viene segregato quanto necessario e il carico resta il più vicino possibile all’appoggio. La ventosa non è un ancoraggio per persone e non va usata per arrampicarsi, trattenere parapetti o assicurare scale.

La presa non risolve il peso

Secondo INAIL la movimentazione manuale comprende sollevare, deporre, spingere, tirare, portare o spostare un carico e può esporre a rischi dorso-lombari e di altra natura. Forma, frequenza, postura, distanza, ambiente e organizzazione contano insieme al peso. Una buona impugnatura riduce una criticità, ma non rende adeguata una squadra sottodimensionata.

Manutenzione e conservazione

Pulizia di tampone e filtro

Si usano soltanto prodotti e metodi ammessi. Solventi aggressivi, abrasivi o utensili taglienti possono alterare gomma e labbro di tenuta. I filtri delle pompe vengono controllati con la frequenza indicata, soprattutto dopo polvere di taglio; l’acqua non deve entrare nei componenti non protetti.

Stoccaggio

La ventosa si conserva pulita, asciutta, al riparo da sole, gelo e deformazioni. Il bordo non resta schiacciato contro oggetti e, se prevista, si usa la protezione rigida. Le batterie vengono gestite secondo manuale e controllate prima del turno, non quando la lastra è già pronta al sollevamento.

Registri e ricambi

In uso professionale è utile identificare ogni utensile e annotare ispezioni, anomalie, sostituzioni e cadute. Guarnizioni, valvole e filtri sono ricambi specifici: un componente “simile” può cambiare tenuta e prestazione. Dopo un urto importante il corpo va escluso dall’uso finché il controllo previsto non ne conferma l’idoneità.

Come confrontare prodotti e preventivi

Il prezzo va confrontato a parità di superficie, orientamento, portata dichiarata e dotazione. Contano disponibilità dei ricambi, chiarezza dell’indicatore, ergonomia, peso dell’utensile, filtro, custodia e assistenza. Per grandi lastre si valuta il costo del sistema completo, non quello della singola coppa.

Su schermi piccoli la tabella può essere scorsa orizzontalmente.

Dato da chiedere Perché serve Risposta insufficiente
Superfici ammesse Collega la prestazione alla finitura reale “Va bene per tutto”
Portata e orientamento Distingue distacco e scorrimento Un numero senza condizioni
Segnale di vuoto Permette controllo e soglia di intervento Solo percezione manuale
Tempo/procedura di prova Verifica la tenuta prima del trasporto “Se attacca, funziona”
Ricambi originali Mantiene prestazione e riparabilità Componenti generici non identificati
Configurazione per la lastra Gestisce flessione e baricentro Sola somma delle portate

Checklist operativa

  • peso, formato, spessore e finitura della lastra sono noti;
  • la ventosa è dichiarata idonea per superficie e orientamento;
  • portata, numero di prese e telaio hanno margine e configurazione corretta;
  • tamponi, leve, pompe, indicatori, filtri e batterie sono integri;
  • superficie e bordi delle coppe sono puliti e asciutti;
  • il vuoto raggiunge e mantiene la zona indicata dal manuale;
  • la prova è eseguita a pochi centimetri da un appoggio protetto;
  • percorso, comandi, appoggi e zona di esclusione sono predisposti;
  • nessuno passa sotto la lastra e le mani restano fuori dallo schiacciamento;
  • il rilascio avviene soltanto dopo l’appoggio completo;
  • anomalie e manutenzioni vengono registrate prima del riutilizzo.

Hai bisogno di un'impresa edile?

Descrivi il lavoro da realizzare: ti aiutiamo a inoltrare la richiesta a imprese edili pertinenti.

Domande frequenti sulle ventose per piastrelle

Quanti chilogrammi può sollevare una ventosa per piastrelle?

Dipende dal modello e dalle condizioni dichiarate. Esistono prodotti professionali con valori indicativi da oltre 100 kg, ma superficie, orientamento e configurazione cambiano. Si usa esclusivamente la portata riportata dal fabbricante per l’impiego reale.

Una ventosa da 100 kg può sollevare una piastrella da 100 kg?

Non è una scelta prudente: il carico dinamico, la distribuzione non uniforme, la superficie e l’orientamento richiedono margine. Inoltre va controllata la resistenza della lastra alla flessione.

Due ventose raddoppiano la portata?

Non automaticamente. Il carico può distribuirsi in modo disuguale e uno dei punti diventare il più sollecitato. Vale la configurazione ammessa del sistema, non la semplice somma aritmetica.

Le ventose funzionano sul gres ruvido?

Solo i modelli dichiarati idonei alla texture specifica. Le superfici antiscivolo o molto strutturate possono richiedere tamponi speciali o sistemi ad alto flusso, sempre dopo una prova controllata.

È meglio una ventosa a leva o a pompa?

La leva è semplice e veloce sulle superfici adatte; la pompa permette di visualizzare e ripristinare il vuoto. La scelta dipende da finitura, peso, durata della presa e frequenza di lavoro.

Una ventosa elettrica è più sicura?

Il mantenimento automatico può aggiungere controllo, ma non elimina ispezione, test, monitoraggio, carica della batteria e rispetto della portata. La sicurezza dipende dall’intero metodo di lavoro.

Si può bagnare la ventosa per farla aderire?

Non come rimedio improvvisato. L’acqua può favorire lo scorrimento o danneggiare componenti; si seguono soltanto le istruzioni del produttore su pulizia e condizioni della superficie.

Quanto vicino al bordo si può mettere la ventosa?

Il labbro deve appoggiare interamente su una zona piana e integra, rispettando le distanze indicate dal sistema. Vicino al bordo aumentano il rischio di perdita e le tensioni sulla lastra.

Come capire se la ventosa sta perdendo?

Lo mostrano il ritorno del pistone, la banda di avviso, il manometro o le segnalazioni previste. Se la soglia non si mantiene, il carico va riappoggiato e la causa eliminata.

Le ventose evitano di usare un telaio?

No. Su lastre lunghe o sottili il telaio distribuisce le prese e riduce la flessione. La necessità dipende da formato, spessore, tagli e istruzioni del produttore.

Si può lasciare una lastra sospesa alle ventose?

No. La movimentazione deve essere continua e controllata, senza persone sotto il carico; appena possibile la lastra va appoggiata su un sostegno stabile e protetto.
