Livella laser rotante per esterni: ricevitore, quota e pendenze

In un cortile da pavimentare, in uno scavo o lungo una linea di drenaggio, il problema non è soltanto trovare un piano orizzontale. Bisogna collegarlo a un riferimento che rimanga riconoscibile, trasformare le letture in quote e sapere quale superficie si sta controllando: terreno esistente, fondo dello scavo, sottofondo o pavimento finito. Un laser rotante può rendere questo lavoro più rapido, ma non decide la quota di progetto e non conserva da solo la storia delle misure.

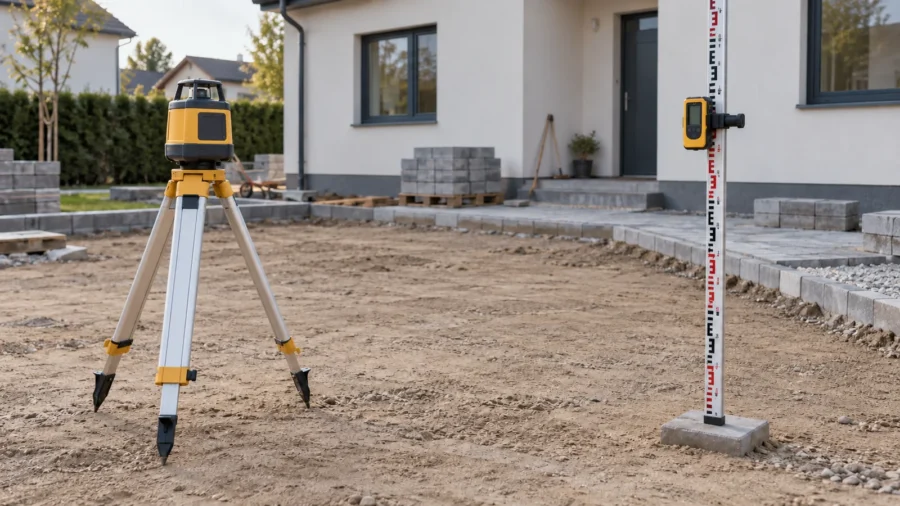

All’esterno si lavora normalmente con un ricevitore montato su una stadia. La linea luminosa può essere difficile da vedere, mentre il ricevitore permette di individuare il passaggio del fascio. Il risultato, però, diventa utile solo quando coincidono tre condizioni: strumento verificato, riferimento stabile e lettura interpretata correttamente. Questa guida sviluppa il procedimento con esempi numerici, compreso il cambio di posizione del treppiede e il controllo delle pendenze.

Che cosa misura un laser rotante per esterni

Una livella laser rotante produce un riferimento ottico che il ricevitore intercetta nei diversi punti del lavoro. In modalità orizzontale il riferimento serve a confrontare altezze; non misura direttamente la distanza tra due punti, non calcola i metri cubi da scavare e non riconosce la quota del pavimento sul disegno. Questi dati devono entrare nel registro di lavoro attraverso misure, elaborati e riferimenti dichiarati.

Orizzontale e inclinato sono due impieghi diversi

Per trasferire quote si può usare un piano orizzontale e cambiare la lettura richiesta sulla stadia da un punto all’altro. Per seguire un piano inclinato serve invece uno strumento che supporti quella funzione, con una procedura di orientamento e controllo. Il campo di autolivellamento indica quanto il corpo può essere inclinato inizialmente prima della compensazione: non è il campo delle pendenze impostabili.

Il Bosch GRL 400 H è un esempio di modello destinato alla livellazione orizzontale. Il Leica Rugby 680 offre invece l’impostazione della pendenza su uno o due assi. Sono esempi funzionali, non una graduatoria: prima dell’acquisto si legge il manuale del codice preciso, distinguendo ciò che lo strumento compensa da ciò che l’operatore deve impostare.

Per confrontare rotanti, laser a linee e strumenti per lavori interni, il riferimento rimane la guida generale alle livelle. Qui interessa soprattutto ottenere misure esterne ricostruibili, anche quando il cantiere cambia.

Ricevitore e stadia: dove si legge davvero la quota

Il riferimento è la mezzeria, non il bordo della custodia

Il ricevitore segnala se il fascio si trova sopra, sotto o nella zona centrale del sensore. Si segue l’indicazione del proprio modello fino al centraggio e si legge sulla stadia in corrispondenza del riferimento previsto. Usare il bordo superiore della custodia al posto della tacca di mezzeria introduce uno scarto: il manuale Bosch LR 1 distingue espressamente mezzeria del ricevitore e riferimento del supporto.

La stadia va appoggiata al punto da misurare, tenuta verticale e bloccata nella configurazione di lettura scelta. Non si sposta il piede durante il centraggio e non si usa una pietra mobile come appoggio. Se la scala telescopica o lo zero sono regolabili, il registro deve indicare la configurazione: cambiarla tra due letture senza annotarlo significa cambiare la misura, non correggere il terreno.

Compatibilità e sensibilità non si scelgono dal colore

La compatibilità va verificata per modello, lunghezza d’onda e caratteristiche di ricezione. Due strumenti con un fascio dello stesso colore non costituiscono necessariamente una coppia compatibile. La scheda del Bosch LR 1, per esempio, elenca i rotanti abbinabili e distingue una ricezione fine di ±1 mm da una più ampia di ±3 mm: il centraggio più permissivo non diventa una misura più accurata.

Un ricevitore con frecce non va confuso con uno che mostra uno scostamento numerico. Anche quando è presente un display in millimetri, occorre sapere a quale riferimento si rapporta: una distanza dalla mezzeria del sensore non è automaticamente la quota del punto sul terreno. La quota si ricostruisce ancora attraverso il caposaldo e la configurazione della stadia.

Preparare la stazione e un caposaldo che non sparisca

Il caposaldo è un punto riconoscibile al quale si assegna una quota. Può appartenere a un riferimento di progetto oppure a un sistema locale, purché questo sia dichiarato. Assegnare convenzionalmente 100,000 m non significa avere rilevato un’altitudine sul livello del mare: serve a mantenere coerenti le differenze di altezza all’interno del lavoro.

Due riferimenti sono più utili di un unico segno

Il punto principale deve restare fuori dalle zone che saranno scavate, demolite o caricate. Si descrivono posizione, quota e modalità di appoggio, con una fotografia o uno schizzo; si conserva anche un secondo riferimento stabile con quota controllata. Se il primo viene coperto o danneggiato, un picchetto appena piantato non lo sostituisce senza un collegamento altimetrico.

Il treppiede si colloca dove non intralcia persone e mezzi, su un appoggio stabile e con visuale utile ai punti di controllo. Si delimita la postazione quando necessario. Il laser non rende sicuro il bordo di uno scavo e non autorizza a entrarvi per appoggiare la stadia: accessi e protezioni devono essere già organizzati.

Prima lettura, seconda verifica e registro

Si identifica la modalità orizzontale, si attende il completamento dell’autolivellamento e si acquisisce il riferimento. La procedura d’avvio, gli allarmi e la verifica della precisione vanno eseguiti secondo il manuale. Nel registro si annotano almeno stazione, caposaldo, lettura iniziale, modalità del ricevitore, punti misurati e controllo finale. Data, operatore e condizioni particolari aiutano a capire uno scarto scoperto successivamente.

Esempio completo: leggere le quote e distinguere sterro e riporto

L’esempio seguente è didattico e usa un piano laser orizzontale, una stadia con scala ordinaria riferita al piede e tutte le misure in metri. Non rappresenta un cantiere rilevato e non assegna tolleranze esecutive. La quota locale del caposaldo è Z_c = 100,000 m; la lettura al fascio sul caposaldo è r_c = 1,420 m.

Calcolare la quota del piano laser

La quota del piano ottico è H = Z_c + r_c = 101,420 m. Per ciascun punto, la quota del piede della stadia si ricava con Z = H − r. Finché piano e scala restano gli stessi, una lettura maggiore corrisponde quindi a un punto più basso: il fascio è più distante dal piede della stadia.

Supponiamo che il livello da ottenere sia 99,700 m in tutti e tre i punti. È un esercizio su una superficie orizzontale: non va copiato come progetto di un cortile che deve drenare. Si confronta la quota misurata con quella di progetto senza cambiare il segno a seconda di dove si guarda la stadia.

Il segno della correzione deve avere un significato esplicito

Definendo correzione = quota di progetto − quota misurata, un risultato positivo significa alzare la superficie, uno negativo abbassarla. Nell’esempio P2 richiede un aumento teorico di 0,180 m; P3 una riduzione di 0,070 m. Scrivere soltanto “+180” senza unità e senza specificare se si tratta di quota, lettura o correzione è un invito all’errore.

Queste differenze non sono ancora volumi di materiale né indicazioni sullo spessore da stendere prima della compattazione. Per calcolare quantità servono punti sufficienti, geometria dell’area e modello del terreno; per eseguire un riporto servono progetto del pacchetto e materiali previsti. Tre letture isolate non descrivono tutto il cortile.

Spostare il laser senza perdere il collegamento delle quote

Quando il treppiede cambia posizione, il nuovo piano orizzontale può avere un’altra quota. Le vecchie letture non sono più obiettivi validi, anche se il laser si è autolivellato perfettamente. Prima del trasferimento si conserva un punto stabile di quota nota; una zolla da asportare o un punto destinato al riporto non sono riferimenti adatti.

Ricalcolare H dalla nuova stazione

Supponiamo di avere materializzato e conservato un riferimento alla quota di P1, cioè 99,660 m. Dopo lo spostamento, su questo riferimento si legge 1,240 m. Il nuovo piano ha quota H₂ = 99,660 + 1,240 = 100,900 m. Per raggiungere la quota di progetto 99,700 m la lettura obiettivo diventa 100,900 − 99,700 = 1,200 m, mentre dalla prima stazione sarebbe stata 1,720 m.

Riutilizzare 1,720 m dalla seconda stazione porterebbe il punto a 99,180 m: un errore di 520 mm, pur con un laser orizzontale. Il problema non sarebbe la precisione dichiarata dello strumento, ma il mancato aggiornamento del riferimento.

Controllare un secondo punto indipendente

Se P2 è rimasto immutato e aveva quota 99,520 m, dalla nuova stazione la lettura attesa è 1,380 m. Questo secondo riscontro controlla il raccordo tra le stazioni; rileggere soltanto il punto usato per calcolare H conferma il calcolo sullo stesso dato, ma non scopre ogni errore. Lo scarto ammesso deve essere definito per il lavoro e la catena di misura, non scelto dopo aver visto il risultato.

Se il controllo non torna, si sospende il tracciamento: prima si verificano stabilità dei riferimenti, unità, trascrizioni, configurazione della stadia e centraggio; poi strumento e condizioni di misura. Mediare due quote incompatibili senza comprenderne la causa può rendere l’errore meno evidente, non risolverlo.

Pendenze con piano orizzontale: cambiano le letture

Una pendenza può essere tracciata anche senza inclinare il laser. Occorrono quote di progetto ai punti interessati, distanza orizzontale e direzione del deflusso. La relazione geometrica è pendenza (%) = 100 × dislivello / distanza orizzontale. Non si usa la lunghezza inclinata come se fosse automaticamente quella in pianta.

Un percorso di 12 metri con una caduta di 180 millimetri

Immaginiamo, soltanto per il calcolo, una pendenza costante dell’1,5% su 12,00 m: la caduta è 12,00 × 0,015 = 0,180 m. Partendo da 99,700 m si arriva a 99,520 m. Con il primo piano laser H = 101,420 m, le letture obiettivo aumentano lungo il percorso perché la superficie scende.

La distanza si rileva con uno strumento adatto e con un riferimento coerente in pianta. Un distanziometro può aiutare, ma le sue funzioni e gli errori di misura sono diversi da quelli della livellazione: come usare il misuratore laser per distanze, area e volume.

L’1,5% non è una prescrizione per ogni pavimento esterno. La pendenza effettiva deriva dal progetto, considerando finitura, accessibilità, soglie e scarichi. Il controllo di un solo segmento non dimostra che tutta la superficie conduca l’acqua al recapito: occorrono anche punti intermedi e verifiche trasversali. La guida sul pavimento esterno in cemento approfondisce questo coordinamento prima del getto.

Piano laser inclinato: quando può restare costante la lettura

Percentuale, verso e orientamento dell’asse

Con un laser predisposto per le pendenze, un piano parallelo a quello di progetto consente di mantenere una lettura obiettivo costante sulla stadia verticale. Prima, però, si impostano pendenza e segno secondo il manuale, si orienta l’asse corretto sul tracciato e si verificano quote agli estremi. Il display con la percentuale non controlla da solo che l’asse sia orientato nella direzione del lavoro.

Se l’asse della pendenza è rivolto lateralmente rispetto al percorso, la caduta nella direzione desiderata cambia. Un piano corretto lungo una linea può inoltre risultare sbagliato trasversalmente. Per pendenze su due assi si controllano entrambe le direzioni e i punti di raccordo; non si inclinano a tentativi le gambe del treppiede per simulare una funzione che lo strumento non possiede.

Non mescolare le formule delle due modalità

Nel procedimento orizzontale H è unico per tutti i punti della stazione. Con un piano inclinato, invece, la quota del fascio varia con la posizione: sottrarre tutte le letture dal vecchio H costante produce quote errate. Se piano laser e piano di progetto sono paralleli, si controlla una separazione verticale costante, fissata su un punto noto e riscontrata sugli altri. Le due procedure funzionano, ma non vanno mescolate nello stesso registro senza dichiarare il cambio.

Un esempio chiarisce il controllo: se il fascio mantiene un metro verticale sopra la superficie progettata, la lettura obiettivo è 1,000 m in partenza, a metà e all’arrivo. Questo vale solo per quella geometria e per una stadia con scala riferita correttamente al piede; non basta bloccare il ricevitore a un’altezza casuale per ottenere la pendenza desiderata.

Quota finita, sottofondo e scarico: identificare la superficie

La misura deve sempre dire a quale strato si riferisce. Se nell’esempio la finitura deve arrivare a 99,700 m e il pacchetto approvato sopra il supporto è spesso 120 mm, quel supporto ha quota teorica 99,580 m. Non si abbassa il ricevitore di 120 mm senza ragionare: con H orizzontale, a una superficie più bassa corrisponde una lettura maggiore.

Uno spessore costante mantiene parallele le superfici; un pacchetto che cambia spessore richiede quote dedicate. Non si ricavano automaticamente gli spessori del getto dalle letture del terreno. Per le differenze tra strati e funzioni è utile il riferimento su massetto e sottofondo.

Tre controlli distinti vicino a una canaletta

Superficie del pavimento, bordo della griglia e percorso interno dell’acqua non sono la stessa quota. Una lettura corretta sul bordo non dimostra che il pavimento scenda verso l’ingresso o che uscita e tubazione siano compatibili. Si riportano sul registro i punti effettivamente controllati e il riferimento di progetto: la guida sulla canaletta di drenaggio chiarisce quali quote coordinare con posa e recapito.

Portata e precisione: controllare il sistema, non solo la scheda

Diametro di lavoro e distanza dal laser

La scheda del GRL 400 H dichiara fino a 400 m di diametro con ricevitore: non significa 400 m dal laser in ogni direzione. Per questo modello il manuale indica un raggio fino a 200 m nelle condizioni previste. La scheda riporta inoltre ±2,4 mm a 30 m. Questi numeri non diventano garanzie dell’errore finale su qualsiasi distanza o terreno.

La qualità della misura comprende strumento, centraggio, verticalità della stadia, stabilità del punto, riferimento iniziale e trascrizione. La banda del ricevitore non si sostituisce alla precisione del laser e non si combinano i dati con una formula statistica senza conoscere il modello di errore. Se il lavoro richiede controlli più rigorosi, il tecnico definisce metodo e riscontri adeguati.

Autolivellamento e allarme di movimento non sono collaudi

L’autolivellamento non prova che lo strumento sia entro la precisione dichiarata. Il manuale GRL 400 H prescrive controlli dedicati e, dopo l’intervento dell’allarme, il riscontro del riferimento. La procedura di verifica va seguita per modello e assi previsti; non si importa la tolleranza di un altro laser né si regola lo strumento a tentativi.

La ISO 17123-6:2025 riguarda procedure di campo per verificare precisione e ripetibilità dei laser rotanti e degli accessori, valutandone l’idoneità al compito immediato. Qui è stato consultato il solo abstract ufficiale, non il testo completo: questo articolo non costituisce una prova conforme alla norma o un certificato di taratura.

Quando fermarsi: letture instabili e riferimenti incoerenti

Se una lettura cambia mentre il punto e la stadia sembrano fermi, non si continua fino a ottenere il numero atteso. Si controllano appoggi, bloccaggi, configurazione di ricezione, visibilità del sensore e riferimenti; poi si ripete la misura nelle condizioni prescritte. Trascrivere soltanto il valore più favorevole elimina l’evidenza del problema.

Scarto comune o difetto localizzato

Uno scarto simile su più punti suggerisce di verificare prima il riferimento comune, H e il cambio di stazione; un’anomalia su un solo punto richiede anche il controllo del suo appoggio e della lettura. Sono criteri diagnostici, non una prova definitiva della causa. Se gli scarti non si spiegano, si richiede una verifica dello strumento e del procedimento prima di proseguire.

Il controllo finale si confronta con quello iniziale e rimane nel registro insieme alle letture intermedie. Se il riferimento non torna, occorre delimitare le misure dubbie e ripeterle: un allarme non può ricostruire automaticamente quali punti siano stati rilevati prima di un movimento.

Sicurezza, assistenza e scelta tra acquisto e noleggio

Si identifica la classe laser e si seguono le avvertenze del modello. Non si dirige il fascio verso persone o animali, non lo si osserva direttamente o attraverso strumenti ottici e non si confondono gli occhiali per migliorare la visibilità con una protezione. Il riferimento INAIL sulle radiazioni ottiche artificiali inquadra il rischio per occhi e cute; l’organizzazione concreta dell’area va valutata nel lavoro.

Il costo utile è quello del kit utilizzabile

Il confronto economico comprende ricevitore compatibile, supporto, stadia, treppiede, batterie, protezione nel trasporto e assistenza. Per il noleggio si chiariscono durata, accessori, cauzione, condizioni di consegna e responsabilità per danni. Un prezzo del solo corpo laser non è confrontabile con un kit pronto all’impiego.

Per lavori occasionali il noleggio può evitare di acquistare funzioni poco utilizzate; per cantieri ricorrenti contano anche disponibilità, controlli e tempi di fermo. Se servono rilievi complessi o un collegamento a riferimenti esterni, è più utile chiedere un servizio tecnico adeguato che scegliere soltanto lo strumento con la portata maggiore.

Per un tracciamento di quote o pendenze, descrivere la superficie da realizzare, i riferimenti disponibili e il tipo di intervento aiuta a richiedere un supporto coerente. La definizione delle quote e delle tolleranze resta parte del lavoro tecnico.

Checklist prima di consegnare le quote alla squadra

• Caposaldo e riferimento di riscontro sono stabili, descritti e con quota dichiarata.
• La superficie controllata è identificata: terreno, scavo, supporto o finitura.
• Modalità orizzontale o inclinata, assi e impostazioni sono registrati.
• Ricevitore, scala della stadia, unità e riferimento di lettura sono coerenti.
• Ogni cambio di stazione ha un nuovo collegamento e un controllo indipendente.
• Quote intermedie e trasversali confermano la geometria richiesta.
• Scarti e tolleranze sono valutati prima di autorizzare le lavorazioni.
• Il controllo finale torna e le misure rimangono ricostruibili.

Una consegna chiara separa le quote rilevate da quelle di progetto e dalle correzioni da eseguire. Il numero sulla stadia è soltanto un passaggio: ciò che serve al cantiere è sapere dove deve trovarsi ciascuna superficie, rispetto a quale riferimento e con quali verifiche.

Domande frequenti sulla livella laser rotante per esterni

Perché una lettura maggiore sulla stadia indica un punto più basso?

Con un piano laser orizzontale e una scala riferita al piede, quota del punto = quota del piano meno lettura. Se il piano resta lo stesso, una lettura maggiore significa che il piede della stadia si trova più in basso.

Autolivellamento significa che posso impostare qualsiasi pendenza?

No. Il campo di autolivellamento riguarda la compensazione iniziale; le funzioni di pendenza dipendono dal modello. Un piano inclinato richiede impostazioni, orientamento e controlli dedicati.

Una portata di 400 metri significa 400 metri dal laser?

Non necessariamente. Occorre distinguere diametro e raggio. La scheda del GRL 400 H indica 400 m di diametro con ricevitore; il campo effettivo dipende anche dalle condizioni previste dal fabbricante.

Posso usare le stesse letture dopo aver spostato il treppiede?

Solo se il nuovo riferimento ottico è stato riportato alla stessa quota e verificato. Altrimenti si calcola la quota del nuovo piano da un punto noto e si aggiornano le letture obiettivo.

Il display del ricevitore mostra la quota del terreno?

Non automaticamente. Può indicare centraggio o distanza dalla mezzeria del sensore. Per ricavare la quota servono riferimento altimetrico, configurazione della stadia e modalità di lavoro dichiarata.

Serve un laser con pendenza per realizzare un piano inclinato?

Non sempre. Con un piano orizzontale si possono controllare quote di progetto diverse attraverso letture obiettivo calcolate. Un piano laser inclinato offre un altro metodo, da verificare con gli assi e la geometria corretti.

Tre punti corretti dimostrano che un cortile drena bene?

No. Servono una distribuzione adeguata dei punti, controlli intermedi e trasversali, raccordi alle soglie e verifica degli scarichi. La livellazione non sostituisce il progetto idraulico e del pacchetto.

Fonti e riferimenti

• Bosch Professional, GRL 400 H: impiego, portata espressa come diametro e precisione dichiarata.
• Bosch, manuale GRL 400 H, versione 20 aprile 2023: consultate le sezioni italiane su sicurezza, uso, allarme, controlli e manutenzione.
• Bosch Professional, ricevitore LR 1: abbinamenti e sensibilità di ricezione.
• Bosch, manuale LR 1/LR 1 G, versione 5 maggio 2022: sezioni italiane su compatibilità, mezzeria, supporto e verticalità.
• Leica Geosystems, Rugby 680: esempio di laser con impostazione di pendenza su uno o due assi.
• ISO 17123-6:2025, abstract ufficiale: ambito delle verifiche di campo; testo integrale non consultato.
• INAIL, radiazioni ottiche artificiali: inquadramento del rischio da radiazioni laser.

I dati dei modelli sono esempi documentati, non prestazioni comuni a tutte le livelle. Calcoli, quote e casi di raccordo sono elaborazioni didattiche originali; non costituiscono rilievi di un’opera reale, tolleranze di accettazione o attestazioni di conformità.
