Canaletta di drenaggio: classi di carico, pendenza, posa e manutenzione

Una canaletta di drenaggio raccoglie l’acqua lungo una linea, per esempio sul bordo di un percorso pedonale, davanti a un garage o attraverso un cortile. La scelta cambia con la quantità d’acqua da smaltire e con il carico che attraversa la griglia. Per funzionare, canale, griglia, basamento, pavimentazione e scarico devono essere considerati come un unico sistema. Una griglia robusta sopra un corpo male rinfiancato può muoversi e rompere il bordo; una canaletta ben posata può comunque lasciare acqua davanti al garage se la superficie non vi convoglia il deflusso o se l’uscita è sottodimensionata.

Questa guida affronta sia le installazioni pedonali sia quelle carrabili. Il drenaggio lineare è distinto dalla caditoia puntuale, che concentra l’acqua in un pozzetto, e dal chiusino di ispezione, che serve ad aprire un vano. Il rapporto con la pavimentazione è decisivo: sottofondo, giunti e pendenze del piano devono integrarsi con la linea di raccolta.

Le indicazioni dimensionali del singolo prodotto e le regole locali sul recapito vanno sempre verificate nel progetto.

Come funziona una canaletta di drenaggio

Il sistema comprende un corpo longitudinale che convoglia l’acqua, una griglia o una fessura di ingresso, eventuali elementi terminali, giunti, pozzetto di raccolta e collegamento alla tubazione di scarico. La griglia deve permettere l’ingresso dell’acqua e il passaggio sicuro delle persone; nelle zone carrabili deve resistere anche alle ruote senza sollevarsi o deformarsi. Il corpo deve avere sezione e capacità idraulica sufficienti a trasportare la portata fino all’uscita. Il sottofondo e il dettaglio di posa devono trasferire i carichi senza lasciare che la pavimentazione lavori come sostegno improvvisato.

Una linea davanti al garage può essere efficace perché intercetta il deflusso lungo tutta la larghezza dell’accesso. Non sostituisce però le pendenze del cortile: se l’acqua corre parallelamente alla canaletta o si raccoglie in una conca più bassa, gran parte della griglia resterà inutilizzata.

Prima di scegliere il prodotto si disegna quindi il bacino che vi scarica, l’andamento delle quote e il punto di recapito.

Classe di carico: leggere la EN 1433, non soltanto la griglia

La UNI EN 1433 disciplina le canalette per la raccolta e il convogliamento delle acque superficiali in zone pedonali e veicolari, comprese griglie e fessure integrate nel sistema. Le classi A 15, B 125, C 250, D 400, E 600 e F 900 indicano livelli di prova, espressi in kN. Non sono il peso massimo di un singolo veicolo convertito direttamente in chilogrammi: contano posizione delle ruote, manovre, frequenza del traffico e condizioni di installazione. Le griglie di un canale prefabbricato EN 1433 non vanno confuse con i chiusini o le caditoie classificati nella famiglia EN 124.

In un’area esclusivamente pedonale si parte dalla classe prevista dal fabbricante per quell’uso, verificando anche accessibilità, sicurezza delle aperture e possibili passaggi di mezzi di manutenzione. Per un cortile privato con sole auto leggere si valutano invece sistemi destinati dal fabbricante a quell’impiego e alla classe adeguata; non è corretto dire che B 125 vada bene per ogni accesso carrabile. Una rampa usata da furgoni, mezzi di consegna o veicoli di manutenzione richiede una valutazione diversa. Dove le ruote frenano, sterzano o passano ripetutamente sul bordo, le sollecitazioni dinamiche possono essere severe anche senza autocarri pesanti. Per una strada, un’area industriale o un piazzale logistico servono classe e dettagli specifici scelti dal progettista.

La classe dichiarata deve coprire il sistema installato

Controllare nella scheda se la classificazione si riferisce a corpo e griglia insieme, quali sistemi di fissaggio sono previsti e se il prodotto è omologato nella configurazione proposta. Una griglia D 400 posata su un corpo pensato per un carico minore non diventa una canaletta D 400. Analogamente, sostituire una griglia con un modello compatibile solo per larghezza apparente può alterare appoggi, sicurezza e portata idraulica. La marcatura e la scheda del modello preciso valgono più di una descrizione commerciale generica “carrabile”.

Canale di tipo I o M: perché cambia la fondazione

La EN 1433 distingue anche il modo in cui il sistema sostiene i carichi. Un canale di tipo I è progettato per resistere ai carichi di esercizio senza un supporto aggiuntivo che ne svolga la funzione portante, pur richiedendo una posa corretta. Un canale di tipo M necessita invece di un supporto aggiuntivo, definito dal fabbricante e dal progetto, che può comprendere letto e rinfianchi in calcestruzzo. Non significa che un tipo I possa essere lasciato su terra non compattata o che tutti i tipo M richiedano lo stesso spessore di calcestruzzo.

Il manuale di posa del modello è parte della scelta. Le istruzioni ACO per sistemi differenti mostrano come le dimensioni di letto, rinfianchi, classe del calcestruzzo e rapporto con la finitura cambino al variare della classe e della pavimentazione. Non esiste quindi il consiglio universale “dieci centimetri di cemento sono sufficienti”. Dove il sottofondo è debole, il terreno va prima verificato e preparato: la fondazione della canaletta non può compensare da sola una pavimentazione adiacente che cede.

Basamento, rinfianchi e bordo della pavimentazione

Il basamento fornisce appoggio continuo e quota alla linea; i rinfianchi limitano spostamenti e trasferiscono le azioni al sottofondo. Il dettaglio deve coordinarsi con asfalto, calcestruzzo, masselli o pietra. Se il bordo del rivestimento termina contro la griglia senza il rinfianco previsto, le ruote possono creare colpi ripetuti e scheggiare la finitura. I giunti del pavimento devono essere progettati in relazione al canale: bloccare rigidamente due materiali con movimenti differenti può aprire fessure. Anche la quota della griglia rispetto alla superficie finita deve seguire il manuale del sistema; griglie sporgenti sono un ostacolo, griglie in una conca non voluta raccolgono depositi.

Per un cortile in pietra bisogna considerare il letto di posa e le fughe della finitura, oltre alla canaletta. La guida al pavimento esterno in pietra approfondisce la scelta del pacchetto. Per pavimentazioni in masselli o asfalto il produttore può indicare dettagli di separazione e protezione del bordo differenti: non copiare un disegno di posa riferito a un altro materiale.

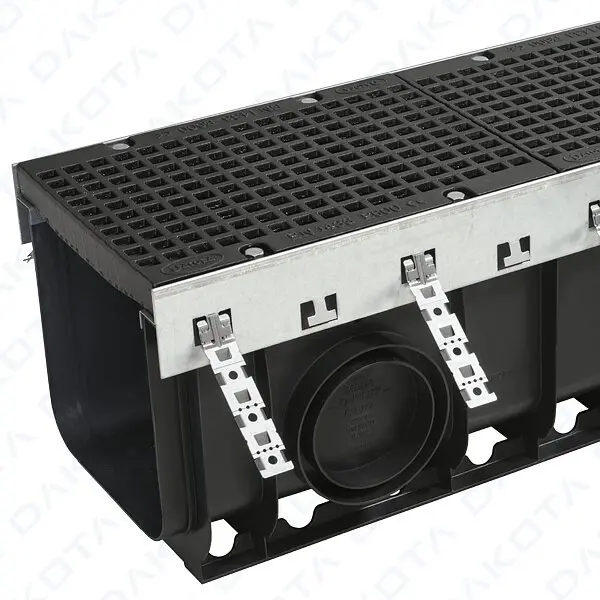

Griglia: materiale, apertura, sicurezza e bloccaggio

Ghisa, acciaio zincato, inox, calcestruzzo polimerico e altri materiali compaiono in catalogo, ma la scelta non è soltanto estetica. Contano corrosione, presenza di sali, traffico, possibilità di pulizia e compatibilità con il corpo canale. In un’area dove passano biciclette o carrozzine, forma e orientamento delle feritoie vanno valutati insieme alla sicurezza della superficie bagnata. In un garage residenziale può essere utile una griglia removibile per estrarre foglie e sedimenti; in una zona con carichi dinamici serve soprattutto un sistema di appoggio e bloccaggio coerente con la classe dichiarata.

Viti, clip o meccanismi di bloccaggio non vanno omessi perché rallentano la pulizia: evitano che la griglia si sollevi o batta sotto le ruote quando il sistema li prevede. La loro manutenzione è altrettanto importante. Se una griglia vibra, non basta aggiungere silicone al bordo; bisogna verificare sede, fermo, telaio e fondazione. La griglia deve rimanere apribile con gli utensili previsti, senza danneggiare il rivestimento.

Dimensionamento idraulico: l’acqua deve entrare, scorrere e uscire

La capacità di drenaggio si verifica in tre passaggi: quanta acqua arriva dalla superficie, quanta può entrare attraverso la griglia e quanta il canale e la condotta possono portare al recapito. Una griglia lunga non garantisce da sola una grande portata se la tubazione finale è piccola o se manca dislivello utile. Il calcolo dipende da intensità di pioggia di progetto, superficie contributiva, coefficiente di deflusso, lunghezza della linea, pendenza, sezione del canale e numero di uscite. HAURATON descrive questi parametri nel proprio strumento di calcolo idraulico; sono input di progetto, non valori identici per tutti i cortili.

Un esempio numerico, non una misura pronta da acquistare

Supponiamo un’area impermeabile di 120 m² che recapita alla canaletta, un coefficiente di deflusso ipotetico 0,9 e un’intensità di pioggia assunta solo per l’esempio di 0,025 l/s·m². La portata affluente stimata è Q = 120 × 0,9 × 0,025 = 2,7 l/s. Il dato non dimensiona la canaletta: bisogna verificare se l’intensità è appropriata al luogo e all’evento considerato, quanto del bacino arriva davvero alla linea, la capacità della griglia, del canale e dello scarico, più eventuali margini previsti dal progettista.

La forma della superficie è importante quanto l’area. Un pendio breve e ripido può portare acqua velocemente sulla griglia; una superficie quasi piana può creare ristagni lontani dalla linea. Se la canaletta è molto lunga e ha una sola uscita, la portata cresce procedendo verso lo scarico. La sezione nominale, la pendenza interna e la presenza di depositi devono essere valutate nella condizione più gravosa, non soltanto all’inizio del canale.

Pendenza della canaletta: tre quote da non confondere

La pendenza della superficie porta l’acqua verso la griglia; la quota del bordo superiore permette l’ingresso senza creare un gradino pericoloso; la pendenza del fondo interno contribuisce a condurre l’acqua verso l’uscita. Sono tre problemi collegati, ma non identici. Un canale inclinato non elimina il ristagno su un pavimento che scarica dalla parte opposta; una superficie ben inclinata non compensa un tubo finale incapace di ricevere la portata.

Non esiste una percentuale di pendenza valida per ogni canaletta. Esistono sistemi a profondità costante, sistemi con pendenza incorporata e composizioni a gradini o sezioni variabili. Un canale a fondo senza pendenza geometrica non è automaticamente sbagliato: la sua capacità va verificata per lunghezza, sezione, portata e posizione delle uscite secondo i dati del produttore e il calcolo idraulico. Viceversa, imporre una pendenza numerica al corpo senza conoscere le quote disponibili può portare l’uscita troppo in basso o lasciare la griglia fuori quota rispetto al pavimento.

Nel rilievo si segnano quota del punto alto e del punto basso della superficie, quota di griglia a inizio e fine linea, quota di fondo del canale e quota di imbocco nel pozzetto o nella tubazione. Nei terrazzi e nelle superfici impermeabilizzate il dettaglio deve inoltre preservare la continuità della tenuta e consentire l’ispezione del recapito: una canaletta superficiale non sostituisce il progetto dello strato impermeabile. Dove le quote non permettono un deflusso verificato, il progettista deve modificare tracciato, sezione o recapito, anziché contare su una griglia più larga.

Collegamento allo scarico: uscita, pozzetto e recapito

Prima di scavare bisogna sapere dove l’acqua potrà andare. L’uscita può essere sul fondo o all’estremità, direttamente alla tubazione o attraverso un pozzetto con cestello raccogli-sedimenti. Il pozzetto aiuta l’ispezione e limita l’ingresso di sabbia e foglie nella condotta, ma richiede pulizia. Il raccordo va dimensionato e sigillato come previsto dal sistema; una tubazione collegata male può disperdere acqua sotto il pavimento e indebolire il basamento. Un sifone è utile solo dove previsto e richiesto per il recapito: non si aggiunge per principio a ogni drenaggio pluviale.

Il recapito deve essere consentito e capace di ricevere la portata: rete meteorica, sistema di raccolta, dispersione o altra soluzione autorizzata secondo le condizioni locali. Non dare per scontato che le acque del passo carrabile possano essere immesse nella fognatura nera. In aree di parcheggio o attività con possibili contaminanti possono servire separazione o trattamento, da verificare con il progettista e con le regole locali. Un drenaggio superficiale non è neppure la stessa cosa di una trincea che intercetta l’acqua nel terreno: la guida al drenaggio del terreno intorno alla casa tratta quel problema diverso.

Posa in opera: la sequenza che evita cedimenti

Una volta approvati sistema, quote e recapito, l’impresa prepara lo scavo tenendo spazio per corpo, letto, rinfianchi e tubazioni. Verifica che il sottofondo sia stabile e realizza il basamento secondo progetto e manuale. I canali si assemblano nel verso e nella sequenza prescritti dal fabbricante, controllando allineamento, quota, giunti e uscite. Prima di gettare i rinfianchi si verifica il collegamento allo scarico e si protegge il canale da calcestruzzo e detriti. Griglie o elementi di contrasto temporaneo possono essere richiesti per evitare deformazioni del corpo durante il getto: seguire il manuale preciso.

1. Rilievo: quote del pavimento, direzione dei deflussi, bacino, traffico e recapito disponibili.
2. Scelta: classe EN 1433, tipo I/M, sezione idraulica, griglia, bloccaggio e accessori della stessa gamma.
3. Fondazione: scavo, sottofondo, letto e rinfianchi secondo il dettaglio della classe e della finitura.
4. Connessione: uscita, pozzetto, tubo e scarico verificati prima di chiudere i bordi.
5. Finitura: giunti e quote del pavimento raccordati senza spingere carichi impropri sul canale.
6. Consegna: prova di deflusso, apertura e richiusura delle griglie, istruzioni per pulizia e documentazione del prodotto.

La prova con acqua alla fine del cantiere aiuta a scoprire una contro-pendenza o un’uscita ostruita, ma non sostituisce la verifica idraulica per una pioggia intensa. Il traffico va riammesso quando fondazione e pavimentazione hanno raggiunto le condizioni previste dal progetto e dai materiali impiegati, non appena la superficie appare asciutta.

Quattro situazioni in cui la scelta cambia

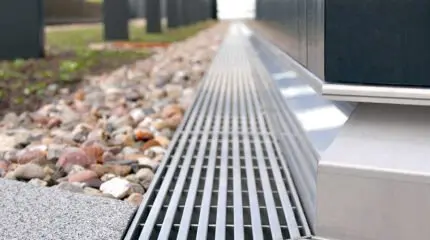

Percorso pedonale o terrazzo

Qui la raccolta lineare può proteggere una soglia o intercettare l’acqua lungo il bordo della pavimentazione, ma va verificato prima che la superficie conduca davvero il deflusso verso la griglia. La scelta non dipende dal traffico automobilistico: contano apertura delle fessure, sicurezza per ruote piccole e calzature, pulibilità e raccordo con finitura e impermeabilizzazione. Si deve comunque chiedere se sulla zona passeranno carrelli o piccoli mezzi di manutenzione; “pedonale” non deve diventare un’ipotesi non verificata.

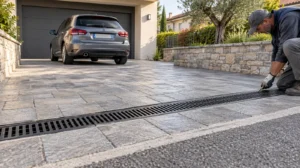

Davanti al garage di una casa

La canaletta attraversa spesso l’intera larghezza della rampa per intercettare l’acqua prima della soglia. Il progettista deve verificare se l’acqua arriva dalla rampa, dal cortile o anche dalla strada; il bacino effettivo può essere molto maggiore della sola area davanti alla porta. La griglia deve tollerare il passaggio delle ruote e restare accessibile per rimuovere foglie. Se la linea viene collocata troppo vicino alla soglia senza spazio per un basamento adeguato, può essere necessario ripensare la quota o il dettaglio della rampa.

Cortile con pietra o masselli e furgoni occasionali

La finitura può apparire robusta, ma un bordo a masselli senza corretto confinamento può allentarsi sotto le manovre. Qui la classe non si sceglie sulla sola auto del proprietario: consegne, manutenzione e raccolta dei rifiuti possono portare mezzi più pesanti. La linea va coordinata con giunti, letto dei masselli e rinfianco, oltre che con il pozzetto di raccolta. Può essere opportuno prevedere un accesso per pulire la tubazione senza smontare tutta la pavimentazione.

Piazzale con traffico ripetuto

Le manovre frequenti e le ruote pesanti richiedono un sistema selezionato per carichi dinamici, modalità di bloccaggio e fondazione coerenti. Una canaletta monolitica o un’altra soluzione specifica può essere più adatta di un canale domestico con griglia sostituita. Il progettista verifica anche la portata idraulica lungo tutta la linea e l’eventuale trattamento dell’acqua prima del recapito. Qui copiare la posa di un passo carrabile privato sarebbe una falsa economia.

Manutenzione e diagnosi dei difetti

Una canaletta non resta efficiente se si riempie di foglie, sabbia o ghiaia. La frequenza di pulizia dipende da alberi, traffico e stagione; si controllano griglia, blocchi, corpo del canale, pozzetto e uscita. Rimuovere i sedimenti invece di spingerli nel tubo. Una griglia che sbatte indica spesso appoggio o fermo difettoso; un bordo scheggiato può segnalare fondazione insufficiente o giunto mal progettato; acqua che resta sul pavimento con canale pulito suggerisce quota o pendenza errata. Se l’acqua sparisce sotto la pavimentazione invece di raggiungere lo scarico, controllare giunti e collegamento.

Le griglie pesanti vanno sollevate con gli utensili e le procedure del fabbricante, senza fare leva sul bordo della pavimentazione. Dopo gelo o lavori vicini conviene verificare se griglia e chiusure si sono mosse. Se il fondo della canaletta è fessurato o i rinfianchi cedono, sigillare la fessura visibile non risolve la causa strutturale: serve aprire e valutare il pacchetto.

Costi: cosa deve contenere il preventivo

Il prezzo al metro lineare del canale è soltanto una parte della spesa. Incidono demolizione del pavimento esistente, scavo, trasporto dei materiali, fondazione, rinfianchi, classe del sistema, griglia, bloccaggi, pozzetto, tubi, collegamento alla rete e ripristino della finitura. Un preventivo serio riporta marca e modello di corpo e griglia, classe EN 1433, tipo di installazione, lunghezza e sezione, dettagli di fondazione, quota del recapito e modalità di manutenzione. Senza queste informazioni due offerte economiche potrebbero descrivere opere del tutto diverse.

Se il recapito è lontano o manca pendenza sufficiente, il problema può richiedere un pozzetto più profondo, un nuovo collettore o una soluzione diversa: acquistare una griglia più larga non lo risolve. Per i lavori su un cortile già pavimentato è importante chiarire quanta superficie verrà rimossa e ripristinata, non soltanto la trincea immediata della canaletta.

Checklist prima di accettare l’impianto

• Il bacino che affluisce alla linea è stato misurato, con quote e pendenze della superficie?
• Corpo e griglia appartengono a un sistema dichiarato per uso e classe previsti?
• La pendenza interna, se prevista, e la quota dell’uscita sono state verificate?
• Il tipo I o M e i dettagli di basamento e rinfianco corrispondono al manuale?
• La griglia è stabile, bloccata dove richiesto e sicura per pedoni e biciclette?
• Uscita, pozzetto, tubazione e recapito sono dimensionati e ispezionabili?
• I giunti, l’eventuale impermeabilizzazione e il bordo pavimentato restano integri nell’uso previsto?
• Sono state consegnate scheda del modello, istruzioni di pulizia e indicazioni sul recapito?

Il risultato corretto non è solo una griglia che appare solida: è una linea che raccoglie l’acqua dove arriva, la porta via senza creare erosioni sotto il pavimento e resta stabile nell’uso previsto. Progettazione idraulica e posa strutturale devono essere entrambe verificabili.

Domande frequenti sulle canalette di drenaggio

Fonti tecniche

• UNI EN 1433:2008: requisiti per sistemi di drenaggio lineare in aree pedonali e carrabili.
• ACO, guida alla EN 1433: classi di carico e installazioni di tipo I e M.
• ACO, Multiline: sistemi per applicazioni pedonali e carrabili.
• ACO, istruzioni di posa Multiline: esempi di dettagli variabili per classe e pavimentazione.
• ACO, istruzioni di posa WING: basamento, rinfianco e raccordo ai pavimenti.
• ACO, Monoblock RD: esempio di sistema per traffico dinamico pesante.
• HAURATON, calcolo idraulico: parametri di pioggia, superficie e dimensionamento.
• HAURATON, drenaggio superficiale: canali a profondità costante o con pendenza integrata.
• HAURATON, gestione delle acque piovane: scelta di sezione, pendenza, griglia e collegamenti.
• ACO, FAQ Monoblock RD: accessori di ispezione e raccolta sedimenti.
