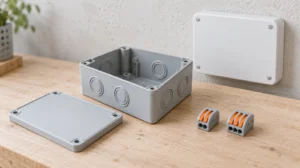

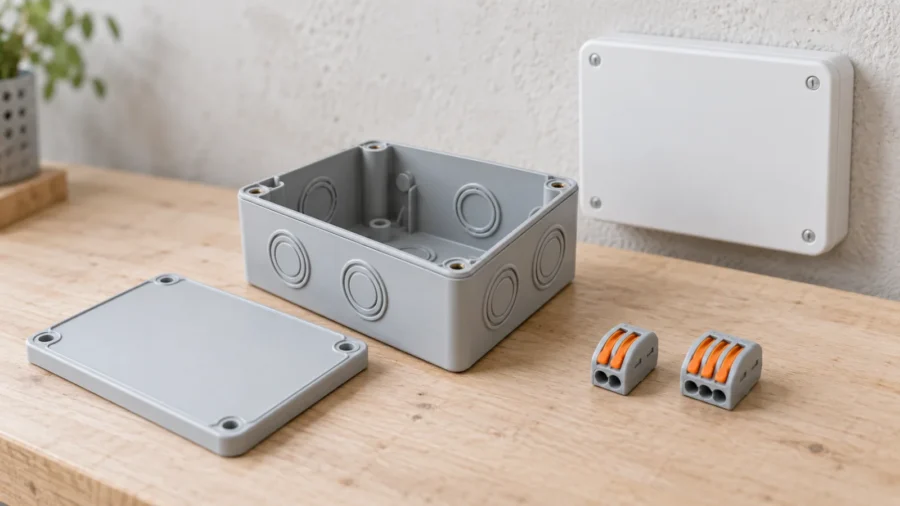

Una scatola di derivazione può passare inosservata per anni e diventare improvvisamente importante quando una presa smette di funzionare, si aggiunge un apparecchio o si rifà la cucina. Se il coperchio è finito dietro un mobile fissato alla parete, oppure all’interno i collegamenti sono compressi, anche un controllo circoscritto può richiedere smontaggi e lavori sulle finiture.

La scelta non riguarda quindi soltanto la misura del rettangolo bianco visibile sul muro. Contano i percorsi dei cavi, i connettori effettivamente previsti, la profondità disponibile, le condizioni ambientali e la possibilità di raggiungere le connessioni a lavori conclusi. Una scatola apparentemente abbondante può avere ingressi mal posizionati; una più compatta può essere adatta a una derivazione semplice, ma non a un futuro ampliamento.

Questa guida aiuta a leggere le schede tecniche e a discutere le soluzioni con l’installatore. Non è una procedura per intervenire sui conduttori: aprire una scatola può esporre parti in tensione, anche quando l’apparecchio collegato sembra spento. Modifiche, identificazione dei circuiti e verifiche elettriche spettano a personale competente, con le precauzioni richieste dal lavoro.

A cosa serve una scatola di derivazione

Connessioni protette, non un deposito di fili

La scatola raccoglie e protegge punti in cui i conduttori vengono collegati o distribuiti verso percorsi diversi. La sua funzione si comprende meglio guardando il progetto: un percorso può arrivare dal quadro e proseguire verso più utenze, mentre altri circuiti devono restare distinti e riconoscibili. Non basta riunire ciò che passa nelle vicinanze.

Un’organizzazione chiara rende possibile individuare la funzione delle connessioni senza dover spostare alla cieca un groviglio. Sigle dei circuiti, disposizione dei connettori e documentazione dei percorsi aiutano chi dovrà fare manutenzione. La scatola non sostituisce però le protezioni del circuito e non rende corretto un collegamento incompatibile con il cavo o con il carico.

Scatola portafrutti, derivazione e centralino sono cose diverse

La scatola destinata a sostenere prese e interruttori viene scelta insieme a supporti e placche. Una cassetta di derivazione, invece, deve ospitare le connessioni previste e consentirne la gestione. Il centralino contiene apparecchi di protezione e manovra, con un’organizzazione e verifiche proprie. Il fatto che un oggetto entri fisicamente in uno di questi involucri non ne dimostra l’idoneità.

Lo stesso vale per alimentatori, relè e dispositivi intelligenti. Inserirli in una scatola nata per giunzioni modifica gli ingombri e può introdurre calore: occorre verificare le istruzioni dell’apparecchio, la ventilazione eventualmente richiesta, gli spazi di servizio e la configurazione ammessa. La dicitura «adatto a scatola da incasso» non significa adatto a qualsiasi scatola già piena.

Advertisement - Pubblicità

Da incasso o a vista: scegliere prima il contesto di posa

Muratura e pareti cave richiedono prodotti adatti

Nella posa da incasso la scatola va coordinata con profondità della parete, tubazioni e spessore delle finiture. Il coperchio deve restare apribile senza rompere intonaco o rivestimenti. Non si sceglie la profondità soltanto in funzione del collegamento elettrico: una traccia può interferire con una struttura o indebolire una partizione, e questi problemi vanno valutati prima di intervenire.

Le pareti cave, come quelle in cartongesso, hanno sistemi di fissaggio e condizioni differenti dalla muratura. Servono scatole dichiarate compatibili con quel supporto e con il tipo di parete, non un contenitore generico trattenuto da schiuma. Se la partizione deve assicurare prestazioni acustiche o di resistenza al fuoco, anche l’attraversamento e la chiusura devono essere coerenti con il sistema della parete.

Una scatola a vista deve integrarsi con tubi e canaline

A vista, il contenitore deve avere appoggi e fissaggi adeguati, coperchio raggiungibile e raccordi compatibili con le condutture. Prima dell’acquisto conviene verificare dove arrivano i tubi: un ingresso vicino a un angolo può lasciare poco spazio alla curva dei conduttori o interferire con una vite del coperchio.

Nel disegno dei percorsi, le cassette non vanno considerate un’aggiunta finale per rimediare a curve difficili. Posizione e dimensioni si definiscono insieme alla rete di distribuzione. Nemmeno una scatola robusta da parete è automaticamente adatta a essere calpestata, interrata o installata in un pavimento: quelle applicazioni richiedono prodotti e sistemi espressamente previsti.

Dimensioni: distinguere ingombro, volume interno e spazio utile

La misura di catalogo va interpretata

Le tre dimensioni riportate nella descrizione possono riferirsi all’esterno oppure all’interno: va letto il disegno, non soltanto il titolo del prodotto. L’ingombro esterno serve per verificare il montaggio; lo spazio interno aiuta a organizzare componenti e conduttori. La superficie effettivamente disponibile può essere ridotta da nervature, sedi delle viti, supporti e raccordi.

Un esempio documentato è la GEWISS GW44206: la pagina del produttore indica espressamente 150 × 110 × 70 mm come dimensioni interne, insieme a IP56 e IK08. È un dato relativo a quel codice, non uno standard per tutte le cassette e non una raccomandazione per qualsiasi ambiente. Il disegno e gli accessori della configurazione ordinata restano indispensabili.

Il catalogo tecnico Hensel mostra inoltre lo spazio di installazione con ingressi già montati: una distinzione utile perché la scatola vuota e la scatola pronta a ricevere i conduttori non offrono necessariamente la stessa geometria. La profondità utile sotto il coperchio è spesso più significativa della sola lunghezza.

Su smartphone puoi scorrere la tabella orizzontalmente.

Dato da verificare A cosa serve Errore da evitare
Ingombro esterno e sporgenze Posizionare scatola, staffe e coperchio Misurare soltanto il vano nel muro
Dimensioni interne dichiarate Impostare la disposizione dei componenti Scambiarle con le misure esterne
Spazio con raccordi e supporti Verificare curve, morsetti e apertura Contare come libero il volume occupato dagli accessori
Zone ammesse per gli ingressi Coordinare diametri e direzioni dei cavi Forare dove interferiscono fissaggi o guarnizioni
Spazio davanti al coperchio Consentire rimozione e manutenzione Controllare l’accesso prima, ma non dopo gli arredi

Un esempio geometrico: perché i litri non contano i collegamenti

Consideriamo una scatola ipotetica con vano interno rettangolare di 160 × 120 × 70 mm. Il prodotto delle tre misure dà 1.344.000 mm³, cioè 1,344 litri di volume geometrico lordo. Questo calcolo non dice quanti fili sia corretto inserirvi né quale corrente possano portare le connessioni.

Supponiamo, soltanto per ragionare sullo spazio, che raccordi e zone di servizio lascino una regione centrale di 120 × 80 mm, e che la profondità utilizzabile in quella regione sia 55 mm. Il parallelepipedo risultante è di 528.000 mm³, pari a 0,528 litri. Le quote riservate sono assunzioni dell’esempio, non prescrizioni normative né misure di un prodotto commerciale.

Nemmeno questo secondo volume è interamente «riempibile»: un connettore largo può non attraversare l’apertura, un cavo può richiedere una curva più ampia e un supporto deve lasciare accesso ai morsetti. Il controllo decisivo è la disposizione reale dei componenti, con il coperchio chiuso senza pressioni indebite. Una scatola più profonda non risolve automaticamente un ingresso collocato male.

Prevedere margine senza inventare una percentuale universale

Una riserva ragionata può servire per un circuito già previsto o per rendere praticabile la manutenzione. Va descritta: quale componente futuro, quali conduttori, da quale ingresso e con quale spazio di lavoro. Non è utile chiedere genericamente una scatola «grande» se tutti i percorsi arrivano dal medesimo lato.

In particolare, non si possono trasferire alle scatole le percentuali di riserva previste per altri componenti, come i moduli del quadro, né adottare un numero fisso di connessioni per litro. È il tecnico a verificare le regole applicabili e le istruzioni dei prodotti. Anche il numero di cassette in una stanza dipende dalla distribuzione, non soltanto dai metri quadrati.

Advertisement - Pubblicità

Morsetti: numero di entrate, poli e compatibilità

Tre fori non significano tre circuiti separati

Prima di contare i morsetti occorre sapere quali conduttori devono essere collegati tra loro. Un connettore con più entrate può metterle tutte allo stesso potenziale: non è necessariamente una morsettiera con poli isolati. Confondere questi due oggetti può creare collegamenti pericolosi, non soltanto un problema di ordine.

La pagina ufficiale della famiglia WAGO 221 distingue varianti e configurazioni, comprese quelle a due, tre e cinque entrate per un medesimo potenziale. Distingue anche campi di sezione secondo variante e tipo di conduttore. Non basta quindi la sigla della famiglia per dedurre quanti fili, di quale materiale o sezione, siano ammessi nel singolo punto di serraggio.

Il cavo deve essere compatibile, non soltanto entrare

L’installatore deve verificare materiale, sezione, conduttore rigido o flessibile, numero di conduttori ammesso, caratteristiche elettriche e condizioni d’uso del codice scelto. Puntalini, preparazione dell’estremità e lunghezza di spelatura si valutano sulle istruzioni specifiche: non sono accorgimenti intercambiabili tra tutti i sistemi a vite, a molla o a leva.

La coppia prescritta per una vite del coperchio non è quella del morsetto. Neppure un morsetto nominalmente adatto a un certo valore di corrente permette di aumentare la protezione del circuito: cavi, posa, carichi e apparecchi si verificano insieme. Se più conduttori non sono espressamente ammessi nella stessa sede, il fatto che vi entrino non autorizza a serrarli insieme.

Supporti e sistemi di identificazione possono rendere più leggibile la distribuzione, ma occupano spazio e devono essere compatibili con i connettori. L’obiettivo è poter riconoscere e gestire ogni connessione senza usarne altre come appoggio, senza tirare i cavi e senza affidare al coperchio il compito di trattenere il cablaggio.

Ingressi dei cavi: il raccordo fa parte della scelta

Filettatura e diametro del cavo sono misure diverse

Una misura come M20 identifica una filettatura, non significa che il raccordo serri un cavo di 20 mm. Per un pressacavo conta il campo di diametri della guaina ammesso dal produttore, oltre alla compatibilità con la parete della scatola e con gli accessori necessari. Anche forma del cavo e modalità di posa possono cambiare la scelta.

Un ingresso progettato per un solo cavo non va adattato inserendone due e riempiendo i vuoti con materiale improvvisato. Esistono soluzioni multi-ingresso, ma sono componenti specifici. Analogamente, un tubo corrugato richiede il raccordo previsto dal sistema: un foro vicino al suo diametro non dimostra ritenuta meccanica né tenuta all’acqua.

Fori inutilizzati, fissaggi e gestione delle sollecitazioni

Gli ingressi non usati si chiudono con gli accessori previsti, mentre le forature si eseguono soltanto nelle zone e con le modalità ammesse. Occorre distinguere i fori per i cavi dai fissaggi della scatola: un tassello o una vite possono attraversare una parte dell’involucro coinvolta nella protezione o nell’isolamento.

La tenuta del raccordo e la gestione degli sforzi sul cavo non sono automaticamente la stessa funzione. Il percorso deve evitare che il peso o un tiro esterno si scarichino sulle connessioni. L’installatore valuta orientamento degli ingressi, sostegni e accessori: sigillare il bordo visibile senza correggere la causa non è una soluzione affidabile.

Grado IP: leggere le cifre e verificare l’insieme installato

IP, IK e resistenza all’ambiente non sono sinonimi

Nel codice IP la prima cifra riguarda corpi solidi e polvere, la seconda l’acqua; una X segnala che quel parametro non è classificato, non equivale a zero. IP65 combina tenuta alla polvere e protezione ai getti nelle condizioni di prova. IP67 riguarda anche l’immersione temporanea, ma non dimostra da solo la resistenza ai getti: per esposizioni diverse va controllata l’eventuale doppia classificazione.

Il codice IP non descrive invece resistenza agli urti, raggi UV, agenti chimici o temperatura. Questi dati si cercano separatamente: IK riguarda gli urti. Non esiste una sigla che permetta, da sola, di scegliere ogni scatola da bagno o da esterno; posizione, acqua prevedibile e regole del luogo di installazione vanno valutate dal tecnico.

La scatola chiusa in catalogo non è la configurazione in cantiere

La protezione dichiarata va mantenuta attraverso coperchio, guarnizioni, raccordi e chiusure degli ingressi. «Scatola IP» non significa che qualsiasi foro aggiunto conservi il grado originario. Le istruzioni GEWISS richiamano inoltre gli accessori necessari per ripristinare protezione e isolamento in determinate modalità di fissaggio: anche un dettaglio sul fondo può essere rilevante.

Per la condensa non si improvvisano fori di scarico né si riempie una scatola ordinaria di silicone. Hensel documenta sistemi specifici con composto di incapsulamento: il riempimento, in quel sistema, non sostituisce la ritenuta del cavo. È un esempio di soluzione progettata e verificata, non un permesso per trasformare qualsiasi giunzione in connessione da interrare.

Energia e segnali: la separazione deve continuare nella scatola

Il punto di incontro può annullare l’ordine dei percorsi

Due canaline separate non risolvono il problema se poi cavi di energia, rete dati e comandi confluiscono senza criterio nello stesso vano. Vanno valutati isolamento, eventuali comparti, compatibilità dei sistemi e interferenze. Per chi commissiona il lavoro, la domanda utile è come viene mantenuta la separazione proprio nei punti di derivazione.

Un setto è utile soltanto se fa parte di una configurazione adatta e conserva la separazione anche agli ingressi e presso i componenti. Una linguetta aggiunta artigianalmente non dimostra il rispetto delle condizioni richieste. Nemmeno la dicitura «bassa tensione» autorizza a mescolare circuiti: alimentazioni e segnali hanno caratteristiche da identificare e verificare.

Advertisement - Pubblicità

Accessibilità: controllarla dopo pavimenti, rivestimenti e mobili

Raggiungere il coperchio non basta per lavorare

Un coperchio visibile attraverso un’apertura stretta può essere inutilizzabile se non si riescono a rimuovere le viti, estrarre il coperchio e accedere alle connessioni. Serve uno spazio di servizio coerente con la manutenzione prevista. La verifica va fatta nella configurazione finale, includendo pensili, elettrodomestici, tende, porte e pannellature.

In cucina, per esempio, una cassetta può risultare libera quando si installano gli impianti e finire dietro lo schienale continuo del mobile. Prima delle finiture si può modificare il percorso o definire un accesso ispezionabile; dopo, un intervento simile coinvolge anche il falegname e il rivestimento. Spostare la scatola non autorizza giunzioni nascoste lasciate nel vecchio punto.

Botole e pannelli ispezionabili vanno coordinati

Nel controsoffitto occorre individuare la scatola, raggiungerla e lavorare senza affidarne il sostegno al pannello removibile. Una botola troppo lontana o ostruita da profili non risolve l’accesso. La guida alle botole in cartongesso approfondisce il coordinamento tra apertura, impianti e prestazioni della chiusura.

Il coperchio ordinario non va stuccato o coperto da piastrelle per uniformare la parete. Eventuali sistemi specifici che prevedano connessioni non accessibili devono essere identificati e verificati nelle condizioni ammesse; non sono una giustificazione generale per murare morsetti e cassette comuni. Fotografie prima della chiusura aiutano, ma non sostituiscono l’accesso quando necessario.

Difetti e manutenzione: osservare senza improvvisare riparazioni

Odore insolito, deformazione, annerimento, ingresso d’acqua o scatti delle protezioni richiedono una valutazione dell’impianto. Il coperchio apparentemente integro non esclude una connessione danneggiata; viceversa, una semplice difficoltà ad aprirlo non identifica da sola un guasto elettrico. Il committente può documentare ciò che vede dall’esterno, senza rimuovere protezioni o manipolare conduttori.

Su smartphone puoi scorrere la tabella orizzontalmente.

Situazione osservata Cosa chiarire con il tecnico Scorciatoia da evitare
Coperchio deformato o non chiudibile Ingombri, stato della scatola e possibili cause termiche Stringere le viti per comprimere l’interno
Tracce d’acqua presso un ingresso Origine dell’acqua, raccordi e danni alle connessioni Sigillare soltanto la superficie visibile
Odore o annerimento Guasto, connessioni, carico e protezioni del circuito Riattivare ripetutamente o sostituire solo il coperchio
Scatola dietro un mobile fisso Accesso sicuro e modifica del percorso se necessaria Chiudere definitivamente perché «non si usa»
Nuovo dispositivo senza spazio Configurazione, temperatura e ampliamento adeguato Spingere componenti e cavi sotto il coperchio

Una connessione che ha scaldato non si considera riparata soltanto perché è stata serrata nuovamente. Il professionista deve individuare la causa, valutare i materiali danneggiati e verificare il circuito. La manutenzione dell’impianto elettrico comprende controlli e documenti oltre alle osservazioni visive.

Norme, documenti e preventivo per un intervento completo

La verifica riguarda l’impianto, non soltanto la scatola

Il catalogo CEI indica la nona edizione 2024 della CEI 64-8 e le relative correzioni: è il riferimento impiantistico da consultare nella versione pertinente al lavoro. Il suo abstract non contiene una regola universale che consenta di dimensionare tutte le cassette contando i fili. Alle regole dell’impianto si affiancano documentazione e istruzioni dei componenti.

Il D.M. 37/2008 disciplina le imprese abilitate e la dichiarazione di conformità, con allegati e verifiche previsti per l’intervento. Le modifiche del D.M. 130/2025 vanno considerate nel quadro normativo aggiornato. La classificazione del lavoro conta: manutenzione circoscritta, ampliamento e rifacimento non vanno trattati come operazioni identiche.

Se si modifica una parte dell’impianto, va valutata anche la compatibilità con ciò che rimane. Le guide al progetto dell’impianto elettrico e alla documentazione DiCo e DiRi aiutano a distinguere responsabilità e documenti, senza presumere che ogni sostituzione richieda la certificazione ex novo dell’intera abitazione.

Confrontare lo stesso lavoro, non il solo contenitore

Il prezzo di una scatola vuota non rappresenta il costo di una derivazione finita. Nel preventivo vanno chiariti contenitore e coperchio, raccordi, connettori, sostegni, posa, eventuale spostamento dei percorsi, verifiche e documentazione pertinente. Opere murarie, ripristini e smontaggio di arredi devono essere inclusi oppure esplicitamente esclusi.

Immaginiamo di chiedere lo spostamento di una derivazione dietro una cucina. Un’offerta che comprende soltanto la nuova scatola e il collegamento non è confrontabile con una che include apertura della parete, adeguamento del percorso, eliminazione delle vecchie connessioni non accessibili e ripristino. Prima di discutere lo sconto, bisogna concordare posizione finale, condizioni di accesso e perimetro del lavoro.

Per richiedere una valutazione è sufficiente descrivere il problema, indicare il luogo e spiegare se ci sono finiture o mobili che impediscono l’accesso. Fotografie dall’esterno e documenti disponibili possono aiutare il sopralluogo; non occorre aprire la scatola per procurarsi immagini dell’interno. Sarà l’installatore a chiedere i dati tecnici necessari.

Hai bisogno di un'impresa edile?

Descrivi il lavoro da realizzare: ti aiutiamo a inoltrare la richiesta a imprese edili pertinenti.

Domande frequenti sulle scatole di derivazione

Quanti fili possono stare in una scatola di derivazione?

Non si ricava un numero affidabile dalla sola dimensione esterna. Contano conduttori, connessioni, accessori, curve, condizioni elettriche e spazio di manutenzione. Il tecnico verifica la configurazione reale e le istruzioni dei componenti; il volume geometrico non è una capacità elettrica.

È meglio scegliere sempre una scatola più profonda?

La profondità può aiutare, ma non corregge ingressi in posizione sbagliata o un’apertura insufficiente. Va verificata anche la compatibilità con parete, fissaggi e finiture. La scelta migliore è quella che consente una disposizione adeguata e accessibile, non semplicemente la misura maggiore.

Un connettore a tre entrate ha tre poli isolati?

Non necessariamente. Molti connettori uniscono tutte le entrate allo stesso potenziale. La configurazione va identificata nella documentazione del codice preciso: numero di fori e numero di poli separati non sono sinonimi.

IP67 è sempre migliore di IP65?

No. Sono classificazioni per esposizioni diverse: l’immersione temporanea non dimostra da sola la resistenza ai getti. Occorre scegliere in base alle condizioni reali e verificare le classificazioni dichiarate per l’insieme installato.

Si può nascondere il coperchio sotto intonaco o piastrelle?

Non è una soluzione per una scatola ordinaria che deve rimanere ispezionabile. La finitura va progettata conservando l’accesso necessario. Sistemi specifici per connessioni non accessibili richiedono una verifica tecnica delle condizioni ammesse, non un adattamento improvvisato.

Una botola rende accessibile qualsiasi derivazione nel controsoffitto?

No. Deve permettere di raggiungere la scatola, rimuoverne il coperchio e intervenire in sicurezza. Profili, tubazioni e distanza dall’apertura possono ostacolare il lavoro anche quando il coperchio è visibile.

Per aggiungere un dispositivo smart basta che entri nella scatola?

No. Vanno verificati istruzioni dell’apparecchio, connessioni, alimentazione, ingombri e condizioni termiche. Un dispositivo fisicamente contenuto in una scatola già piena può non avere lo spazio o le condizioni d’uso richiesti.

Fonti e riferimenti tecnici

Fonti consultate il 4 ottobre 2026. Gli esempi geometrici sono originali e ipotetici, non limiti normativi né capacità dichiarate dei prodotti. I riferimenti CEI sono stati consultati nel catalogo e nell’abstract ufficiale, non nel testo integrale a pagamento.
