Una livella laser trasforma un riferimento di quota, piombo o squadra in un punto, una linea o un piano luminoso. Il vantaggio non è soltanto “vedere una riga”: consiste nel trasferire lo stesso riferimento su più pareti, sul pavimento e sul soffitto senza ripetere continuamente le misure. Per ottenere un risultato affidabile, però, bisogna distinguere tipo di proiezione, precisione dichiarata, portata visibile, portata con ricevitore e campo di autolivellamento. Sono dati diversi e non possono essere confrontati come se indicassero la stessa prestazione.

La scelta corretta parte dal lavoro: una croce frontale può bastare per pensili e rivestimenti; tre piani a 360° velocizzano pareti e controsoffitti; un laser rotante con ricevitore è più adatto a quote esterne e grandi distanze. Questa guida spiega come leggere le schede tecniche, verificare lo strumento, predisporre il cantiere e limitare gli errori prima di tracciare o posare.

Che cos’è una livella laser e cosa misura davvero

Lo strumento contiene una sorgente laser, un sistema ottico che genera punti o linee e un meccanismo che stabilisce il riferimento rispetto alla gravità. Nei modelli autolivellanti a pendolo, l’unità ottica si assesta entro un intervallo angolare; in quelli motorizzati, sensori e attuatori correggono l’inclinazione. Il risultato è un riferimento geometrico, non una misura automatica della distanza e neppure una garanzia che il supporto sia piano.

Una linea orizzontale consente di riportare una quota; una verticale aiuta a controllare piombo e allineamento; l’incrocio individua un punto; due piani verticali ortogonali materializzano una squadra; il piano rotante crea una quota su un’area ampia. L’operatore deve comunque definire origine, offset e tolleranza del lavoro. Se il laser è posto 100 mm sopra la quota finita, ogni lettura con stadia va interpretata rispetto a tale differenza.

Livella laser e distanziometro non sono la stessa cosa

La livella proietta riferimenti; il distanziometro calcola una distanza lungo il fascio. Alcuni strumenti combinano più funzioni, ma la presenza di un laser non rende equivalenti i due apparecchi. Per tracciare una parete servono piani e angoli coerenti; per misurare la lunghezza di un locale serve una misura elettronica della distanza. Confondere i dati porta, per esempio, a leggere la portata di proiezione come se fosse una precisione metrica.

Tipi di livella laser: punti, croce, multilinea e rotante

I modelli a punti proiettano riferimenti concentrati, utili per trasferire il piombo dal pavimento al soffitto o segnare allineamenti. Le livelle a croce generano una linea orizzontale e una verticale sul fronte; sono compatte e adatte a interni, posa di elementi, arredi e piccoli tracciamenti. Le versioni combinate aggiungono punti di piombo, utile quando la linea non raggiunge direttamente la superficie desiderata.

Le multilinea possono generare uno o più piani completi a 360°. Una configurazione 3×360° offre normalmente un piano orizzontale e due verticali ortogonali: permette di lavorare quasi in tutto il locale senza ruotare lo strumento, ma richiede più energia, costa di più e produce molte linee che vanno attivate solo quando servono.

Il laser rotante fa ruotare rapidamente un punto, percepito o rilevato come piano orizzontale. Con il ricevitore montato su stadia lavora su distanze molto maggiori, anche quando il fascio non è visibile. Esistono modelli solo orizzontali, orizzontali/verticali e con impostazione di una o due pendenze. Per spianamenti, scavi, sottofondi e quote esterne è spesso il sistema più efficace.

Tipo Riferimento prodotto Impiego tipico Limite da considerare
Punti Piombo e punti allineati Trasferimenti pavimento-soffitto, impianti Non offre una linea continua
Croce Una orizzontale e una verticale Piastrelle, pensili, serramenti Copertura limitata all’angolo di apertura
Multilinea 360° Uno o tre piani completi Cartongesso, soffitti, squadre, layout Maggiore costo e consumo
Rotante Piano rilevato a grande distanza Quote esterne, scavi, massetti, pendenze Richiede spesso ricevitore e stadia

Linee 360°, angolo di apertura e punti di piombo

La dicitura 360° significa che il piano circonda lo strumento, non che ogni superficie riceva sempre una linea continua. Pilastri, profili, arredi e la stessa custodia creano ombre. Una croce con ampio angolo di apertura può coprire bene un piccolo bagno, mentre un piano completo è più utile quando il riferimento deve proseguire su pareti opposte.

I punti di piombo trasferiscono direttamente un asse tra basso e alto. Con due piani verticali, il loro incrocio può produrre una funzione analoga, ma la geometria e la posizione del punto rispetto alla base variano. Prima dell’acquisto conviene verificare se lo strumento può essere posto sopra un punto a terra, vicino a una parete o a pochi centimetri dal soffitto senza che la custodia interrompa il fascio.

Come leggere la precisione in mm/m

Una specifica di ±0,3 mm/m indica una tolleranza che cresce con la distanza. In prima approssimazione si calcola:

errore massimo indicativo = precisione dichiarata × distanza

A 10 m, ±0,3 mm/m corrisponde a ±3 mm rispetto al riferimento dello strumento; a 20 m diventa ±6 mm. Se si confrontano due estremi opposti, si deve considerare la geometria completa della prova e non raddoppiare automaticamente il dato senza leggere il metodo del fabbricante. Temperatura, urti, supporto instabile, rifrazione dell’aria e larghezza della linea possono aumentare l’incertezza pratica.

Precisione di livellamento, linea e squadra

La scheda può riportare valori diversi per piano orizzontale, verticale, punto di piombo e angolo di 90°. Un’ottima precisione orizzontale non garantisce automaticamente la stessa prestazione della squadra fra i due piani verticali. Per tracciamenti di pareti lunghe, la precisione angolare può essere più importante della sola quota; per un controsoffitto conta soprattutto la coerenza del piano orizzontale.

Spessore della linea e scelta del punto

Una linea diventa visivamente più larga con la distanza o su superfici irregolari. Non si marca “a occhio” ora sul bordo superiore, ora su quello inferiore: si sceglie sempre il centro o lo stesso bordo, come indicato dalla procedura. Una linea più luminosa non è necessariamente più precisa. Target, occhiali di visibilità e regolazione dell’intensità aiutano a riconoscerla, ma non correggono un errore geometrico.

Advertisement - Pubblicità

Portata visibile e portata con ricevitore

La portata a vista dipende da potenza, colore, ottica, luce ambientale, colore del supporto e sensibilità dell’occhio. Il valore di catalogo è ottenuto in condizioni definite e non garantisce che la linea sia leggibile sotto il sole o su una parete molto illuminata. Occorre inoltre capire se la distanza è espressa come raggio dallo strumento oppure come diametro dell’area di lavoro.

La portata con ricevitore è un dato separato. Il rilevatore intercetta un fascio modulato e indica se è sopra, sotto o in quota. Non tutti i laser a linee possiedono una modalità impulso compatibile e i ricevitori per laser rotanti non sono automaticamente intercambiabili con quelli per linee. Modello, lunghezza d’onda e protocollo devono comparire nelle rispettive liste di compatibilità.

Quando il ricevitore è indispensabile

All’esterno, su grandi locali o con luce intensa, cercare di “vedere meglio” la linea fa perdere tempo e aumenta gli errori. Il ricevitore consente una lettura ripetibile sulla stadia; la modalità fine serve per la regolazione, quella grossolana per avvicinarsi rapidamente alla quota. Anche il ricevitore ha una propria tolleranza, per esempio fine e grossolana, che si somma al processo di lettura e va scelta in base al lavoro.

Laser verde o rosso: visibilità, autonomia e costo

A parità di condizioni, il verde appare spesso più visibile all’occhio umano e può facilitare il lavoro in interni luminosi. Non significa che abbia sempre maggiore portata utile né maggiore precisione. La qualità dell’ottica, la modulazione, l’intensità e il ricevitore contano quanto il colore. Le sorgenti verdi possono richiedere più energia; l’autonomia reale cambia anche con il numero di piani accesi, la temperatura e il tipo di batteria.

Per un uso saltuario in piccoli ambienti, un buon laser rosso può essere più razionale. In cartongesso, impiantistica e finiture con molte ore di tracciamento, la leggibilità del verde può compensare il prezzo superiore. All’esterno, il colore non sostituisce il ricevitore: sotto forte luce anche una linea verde brillante può scomparire.

Autolivellamento: campo, tempo e avviso fuori livello

Il campo di autolivellamento, spesso intorno a ±3° o ±4° nei modelli a pendolo, indica quanto può essere inclinata la custodia perché il meccanismo trovi autonomamente il piano. Non è la precisione: un campo di ±4° non equivale a un errore di quattro gradi. Se la base supera l’intervallo, la linea dovrebbe lampeggiare, spegnersi o generare un segnale; ignorare l’avviso significa tracciare un riferimento inclinato.

Il tempo di livellamento è il periodo necessario perché pendolo o motori si stabilizzino. Vibrazioni del solaio, colpi sul treppiede e correnti d’aria su un supporto leggero possono riavviare il processo. Nei rotanti professionali è utile l’allarme spostamento: se lo strumento subisce un urto, evita che continui a proiettare una quota apparentemente valida.

Blocco del pendolo e linee inclinate

Il blocco protegge il meccanismo durante il trasporto. Alcuni apparecchi permettono, con pendolo bloccato, di proiettare una linea inclinata per scale o corrimano; in tale modalità il riferimento non è livellato e l’avviso visivo deve restare riconoscibile. Non si usa il blocco per “forzare” una quota orizzontale su una base fuori campo.

Supporto, treppiede e regolazione fine

Una livella precisa su un supporto instabile produce segni imprecisi. Il treppiede deve avere gambe ben aperte, testa serrata e portata adeguata. Su pavimenti vibranti si evita il passaggio vicino allo strumento durante la marcatura. Le filettature più comuni sono 1/4″ e 5/8″, ma la compatibilità va verificata insieme all’altezza minima e massima.

Staffe magnetiche, morsetti e aste telescopiche velocizzano il posizionamento; il magnete deve aderire a un elemento stabile, non a un profilo ancora libero di flettersi. Una base con regolazione micrometrica permette di ruotare la verticale attorno al punto di piombo senza spostare l’origine. Nei layout di pareti, questa funzione riduce la sequenza di “sposta e ricontrolla”.

Applicazioni negli interni

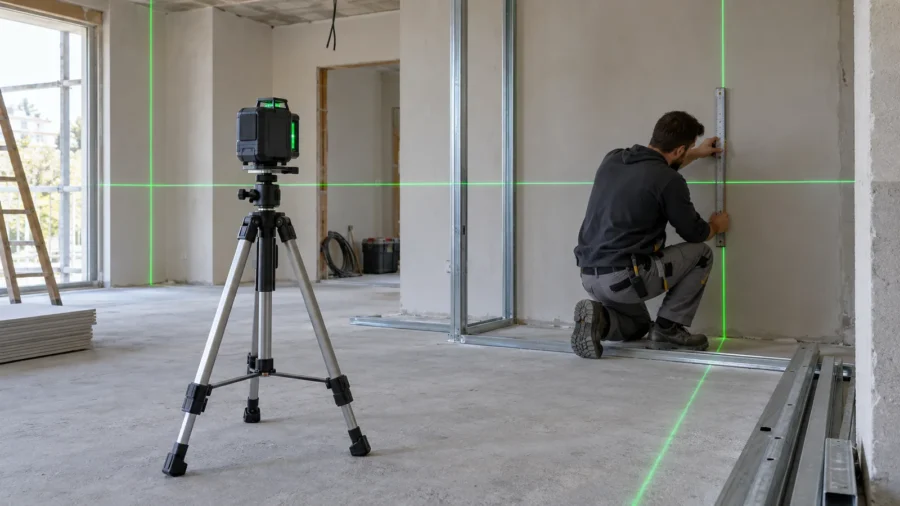

Per pareti leggere si riporta l’asse o il bordo della guida sul pavimento, si trasferisce il riferimento al soffitto e si controlla il piombo. Nella posa dei profili per cartongesso, il laser facilita il tracciamento ma non sostituisce il controllo di misure, interassi, fissaggi e planarità del supporto.

Per piastrelle e rivestimenti, una linea orizzontale definisce il corso di partenza e una verticale controlla assi e giunti. Il riferimento va posto abbastanza lontano da restare visibile mentre si stende l’adesivo. Formato, fughe e tagli devono essere progettati prima, come nella posa delle piastrelle in cucina; il laser non compensa un fondo fuori piano o una cattiva distribuzione dei pezzi.

Per serramenti, porte, pensili, scatole elettriche e tubazioni, si crea una quota madre e si misurano gli offset da quella. È preferibile conservare due riferimenti indipendenti prima di coprire le tracce. Nei controsoffitti, il piano 360° permette di segnare il perimetro e controllare pendini e profili senza ruotare lo strumento.

Quote di pavimenti, massetti e lavori esterni

Per controllare un pavimento si stabilisce una quota strumentale e si leggono più punti con stadia. Se una lettura è maggiore, il punto è generalmente più basso rispetto al piano laser; se è minore, è più alto. La convenzione va annotata per evitare inversioni. Una mappa a griglia evidenzia massimi, minimi e quantità di correzione, ma non sostituisce le verifiche previste per massetto e sottofondo.

All’esterno il laser rotante con ricevitore è indicato per sbancamenti, cordoli, drenaggi e quote di getto. Si colloca fuori dalle zone di movimento, si protegge da vibrazioni e si controlla periodicamente un caposaldo. Per una pendenza occorre un modello che consenta di impostarla o una procedura geometrica controllata: inclinare manualmente un laser orizzontale senza indicazione numerica non garantisce la percentuale richiesta.

Lavoro Configurazione utile Controllo decisivo Accessorio
Pensili e rivestimenti Croce frontale Precisione alla distanza reale Staffa o mini treppiede
Pareti e controsoffitti 2 o 3 piani 360° Verticali a 90° e punto di piombo Base fine, asta o supporto parete
Quote di pavimento Piano 360° o rotante Ripetibilità delle letture Stadia e ricevitore compatibile
Scavi e sistemazioni esterne Rotante da cantiere Portata con ricevitore e allarme urti Treppiede pesante, stadia, ricevitore
Pendenze controllate Rotante con slope Campo e risoluzione della pendenza Telecomando o interfaccia dedicata

Procedura corretta di impostazione

  1. Definire il riferimento: caposaldo, quota finita, asse o bordo da materializzare.
  2. Controllare lo strumento: ottiche pulite, custodia integra, batteria sufficiente e data dell’ultima verifica.
  3. Stabilizzare: treppiede o staffa fuori dai passaggi, con serraggi completati.
  4. Sbloccare il pendolo: attendere il livellamento e verificare che non vi siano avvisi fuori campo.
  5. Scegliere solo i piani necessari: si riducono confusione e consumo.
  6. Confermare la quota: confrontare un punto noto prima di iniziare la serie di segni.
  7. Marcare in modo coerente: centro o bordo concordato della linea, matita fine e sigla del riferimento.
  8. Ricontrollare: tornare al caposaldo dopo spostamenti, urti o una lunga sequenza.

Quando il cantiere cambia temperatura, lo strumento va lasciato acclimatare secondo il manuale, evitando condensa sulle finestre ottiche. Non si sposta un laser acceso afferrandolo dal treppiede: si blocca il pendolo, si separano i componenti se necessario e si ripete il controllo dopo il riposizionamento.

Come verificare la calibrazione in cantiere

La verifica in campo non è una taratura certificata, ma permette di individuare uno scostamento incompatibile con il lavoro. Per l’orizzontale si può usare una prova fra due pareti: si segna la quota su entrambe, si ruota lo strumento di 180° mantenendo una geometria controllata e si confrontano gli scarti secondo il manuale. Per la verticale si proietta la linea accanto a un filo a piombo sufficientemente lungo; per la squadra si confrontano i piani a 90° con riferimenti tracciati e distanze adeguate.

Non esiste un unico limite valido per tutti: distanza, sequenza e tolleranza ammessa dipendono dal modello. La norma ISO 17123-6:2025 definisce procedure di campo per valutare ripetibilità e incertezza dei laser rotanti, ma il controllo dell’utente deve seguire anche le istruzioni specifiche. Dopo una caduta, un trasporto gravoso o risultati discordanti, si sospende l’uso e si richiede assistenza o calibrazione.

Registrare la verifica

Per lavori ripetitivi è utile annotare matricola, data, operatore, temperatura indicativa, distanze, scarti e decisione finale. Fotografie dei segni e del setup rendono il controllo ricostruibile. Un adesivo “verificato” senza risultati non dimostra l’idoneità; allo stesso modo, un certificato vecchio non esclude un urto avvenuto il giorno precedente.

Advertisement - Pubblicità

Sicurezza del fascio laser

Molte livelle da cantiere sono in classe laser 2 secondo la famiglia IEC 60825, ma la classe va letta sull’apparecchio. Non si fissa il fascio, non lo si dirige verso persone, traffico o superfici speculari e non si guarda nell’ottica con strumenti ingrandenti. Il normale riflesso di avversione non giustifica esposizioni intenzionali. Il piano va disposto, quando possibile, fuori dall’altezza degli occhi delle persone presenti.

Specchi, vetri, acciaio lucido e piastrelle riflettenti possono deviare il fascio. Si delimita l’area se altri lavoratori non conoscono il tracciamento, si spegne lo strumento quando non serve e si impedisce l’uso ai non addetti. Gli occhiali “per vedere il laser” migliorano il contrasto, ma non sono automaticamente dispositivi di protezione: occorre distinguere l’accessorio di visibilità da un DPI selezionato per una specifica lunghezza d’onda e classe.

Errori frequenti che falsano il tracciamento

  • Confondere portata e precisione: una linea visibile a 30 m può non rispettare la tolleranza del lavoro a quella distanza.
  • Ignorare raggio e diametro: due schede con lo stesso numero possono descrivere aree dimezzate o doppie.
  • Segnare bordi diversi: lo spessore della linea diventa errore di posa.
  • Usare una staffa mobile: il profilo flette mentre si trasferiscono le quote.
  • Disattivare l’autolivellamento senza avviso: una linea inclinata viene scambiata per quota.
  • Non verificare dopo un urto: il laser continua ad accendersi, ma può essere fuori tolleranza.
  • Comprare un ricevitore incompatibile: colore o forma non garantiscono che rilevi la modulazione.
  • Lasciare tutte le linee accese: aumenta il consumo e crea incroci ambigui.

Come scegliere la livella laser

Si parte dalla massima distanza reale e dalla tolleranza del lavoro. Per posa interna entro 10 m, una precisione dichiarata di ±0,3 mm/m produce un ordine di grandezza di ±3 mm; se questo margine è eccessivo, occorre un modello più preciso o una procedura con distanze ridotte e controlli. Poi si scelgono geometria dei piani, colore, modalità ricevitore, protezione IP, autonomia e supporti.

La robustezza comprende blocco del pendolo, protezione delle torrette, resistenza a polvere e spruzzi e capacità di conservare la calibrazione. Il grado IP descrive condizioni specifiche e non autorizza immersione, lavaggio in pressione o uso oltre il manuale. Per un professionista contano anche assistenza, tempi di calibrazione, disponibilità di batterie e compatibilità con treppiedi già presenti.

Dato di scheda Domanda corretta Errore da evitare
± mm/m Qual è lo scarto alla mia distanza? Leggerlo come valore fisso
Portata È raggio o diametro, a vista o con ricevitore? Confrontare valori non omogenei
Autolivellamento Qual è il campo e come segnala il fuori livello? Scambiarlo per precisione
Linee/piani Raggiungono le superfici necessarie? Comprare più piani senza un uso
Ricevitore È esplicitamente compatibile? Sceglierlo solo per colore
IP e urti È adatto all’ambiente e al trasporto? Interpretare IP come indistruttibilità

Tre profili di acquisto

Uso domestico e posa occasionale: croce autolivellante, attacco 1/4″, avviso fuori campo e custodia. Installatore e cartongessista: due o tre piani 360°, base fine, staffa versatile, ricevitore opzionale e batterie sostituibili. Impresa e lavori esterni: rotante con ricevitore, stadia, treppiede stabile, allarme urti, IP elevato e assistenza per la calibrazione.

Prezzi indicativi e costo del kit

Nel 2026 una croce per uso non intensivo può collocarsi indicativamente fra 50 e 120 euro; strumenti professionali a linee o più piani spesso fra 150 e 600 euro; un kit rotante con ricevitore e accessori parte da alcune centinaia e può superare 2.000 euro nei sistemi con lunga portata, doppia pendenza e connettività. Sono ordini di grandezza: promozioni, IVA, batterie e dotazione rendono poco utile confrontare il solo prezzo esposto.

Il kit va valutato come sistema: treppiede, staffa, stadia, ricevitore, target, valigia, batterie e caricatore possono incidere molto. Un ricevitore acquistato dopo può costare più del risparmio iniziale; viceversa, pagare tre piani verdi e connettività per segnare pochi mensoloni non migliora il risultato. Nel costo professionale rientrano verifiche, eventuale calibrazione e fermo macchina.

Hai bisogno di un'impresa edile?

Descrivi il lavoro da realizzare: ti aiutiamo a inoltrare la richiesta a imprese edili pertinenti.

Manutenzione, trasporto e conservazione

Si spegne lo strumento, si blocca il pendolo e si ripone nella custodia asciutta. Le finestre ottiche si puliscono con soffietto e panno adatto, senza solventi aggressivi né materiali abrasivi. Batterie scariche o danneggiate vanno rimosse; i contatti si tengono puliti. Lo strumento non si lascia nel veicolo a temperature estreme e non si asciuga con fonti di calore diretto.

Prima di ogni uso si controllano crepe, gioco della base, serraggi, stato del treppiede e avviso fuori livello. Una verifica geometrica periodica deve avere frequenza proporzionata a trasporti e precisione richiesta. Se l’apparecchio cade, prende acqua oltre i limiti o mostra linee tremolanti e incoerenti, non basta riaccenderlo: si controlla prima di proseguire.

Checklist prima di tracciare

  • Il tipo di laser e i piani disponibili corrispondono al lavoro.
  • Precisione dichiarata e distanza producono una tolleranza accettabile.
  • Portata a vista e portata con ricevitore sono state distinte.
  • Ricevitore, staffa, filettatura e treppiede sono compatibili.
  • È stato definito e annotato un riferimento stabile.
  • Il supporto è fermo e fuori dai passaggi.
  • Il pendolo è sbloccato e non compare l’avviso fuori campo.
  • La calibrazione è stata verificata con procedura coerente al manuale.
  • Il fascio non intercetta occhi, superfici riflettenti o aree pubbliche.
  • Dopo urti o spostamenti si torna al caposaldo.

Domande frequenti

Meglio una livella laser verde o rossa?

Il verde è spesso più visibile in interni luminosi, ma non è automaticamente più preciso. Vanno confrontati ottica, portata, autonomia, ricevitore e condizioni reali.

Cosa significa precisione ±0,3 mm/m?

Indica uno scarto che cresce con la distanza: a 10 m l’ordine di grandezza è ±3 mm, secondo geometria e metodo dichiarati dal fabbricante.

Autolivellamento ±4° significa errore di quattro gradi?

No. È l’inclinazione massima della custodia entro cui il meccanismo riesce a trovare il livello; la precisione è indicata separatamente.

Una livella 360° copre sempre tutta la stanza?

Proietta un piano completo, ma oggetti, pilastri e la custodia possono creare zone d’ombra. Posizione e altezza restano determinanti.

La livella laser si vede all’esterno?

La luce solare riduce molto la visibilità. Per lavori esterni affidabili si usa normalmente un modello compatibile con ricevitore, spesso rotante.

Qualsiasi ricevitore funziona con qualsiasi laser?

No. Ricevitori per linee e rotanti, lunghezze d’onda e modalità impulso possono differire; la compatibilità deve essere esplicitamente dichiarata.

Si possono tracciare pendenze con un laser autolivellante?

Solo se dispone di modalità manuale o funzione slope adatta. Con pendolo bloccato la linea non è più un riferimento orizzontale automatico.

Quando va controllata la calibrazione?

Prima di lavori critici, periodicamente e sempre dopo cadute, urti, trasporti gravosi o risultati incoerenti.

Gli occhiali verdi proteggono dal laser?

Gli occhiali di visibilità aumentano il contrasto ma non sono automaticamente DPI. La protezione va scelta per classe e lunghezza d’onda quando richiesta.

Quale filettatura serve per il treppiede?

Sono diffuse 1/4″ e 5/8″, ma strumento, adattatore e portata del supporto devono essere verificati prima dell’acquisto.

Una linea più sottile è sempre più precisa?

No. Facilita la marcatura, ma la precisione geometrica dipende da calibrazione, ottica, distanza, stabilità e metodo di lettura.
