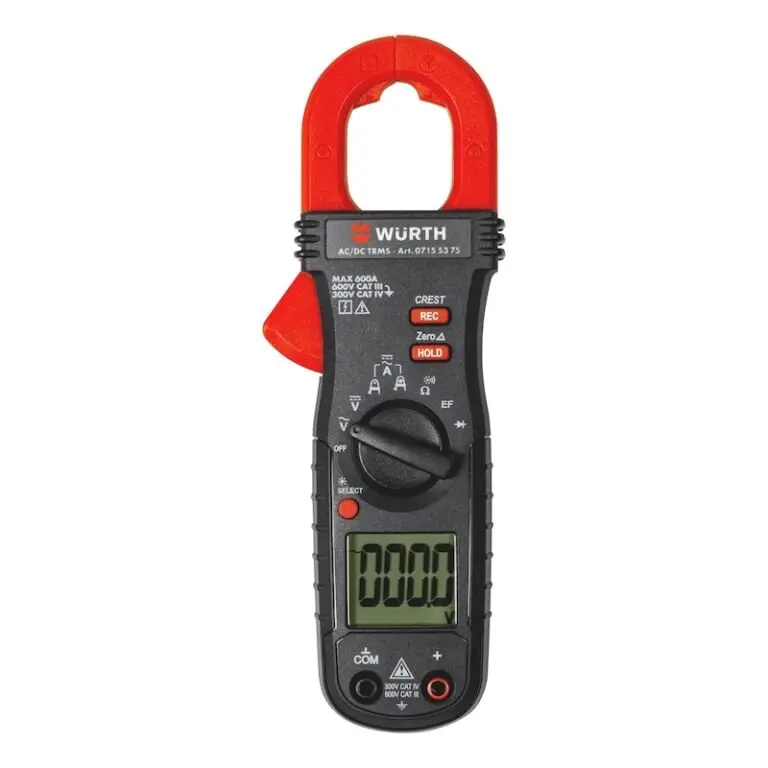

Pinza amperometrica: corrente, spunto, dispersioni e uso corretto

La pinza amperometrica misura la corrente rilevando il campo magnetico generato attorno a un conduttore, senza aprire il circuito e senza inserire lo strumento in serie. Questa comodità non rende però la misura automatica né priva di rischio. Se le ganasce abbracciano insieme fase e neutro, i campi tendono a cancellarsi; se si usa una pinza da centinaia di ampere per cercare pochi milliampere di dispersione, il display può mostrare zero anche quando la corrente esiste; se manca la funzione di spunto, il valore massimo catturato non descrive necessariamente l’avviamento.

La scelta corretta parte quindi dalla domanda tecnica. Serve conoscere l’assorbimento stabile di una linea, confrontare le fasi di un motore, catturare l’inrush di un compressore, misurare corrente continua su un impianto fotovoltaico oppure mappare la dispersione che fa intervenire un differenziale? Ogni obiettivo richiede principio di misura, campo, risoluzione, banda e sicurezza coerenti. Una pinza “1000 A” può essere eccellente per un quadro industriale e inadeguata per una perdita da 0,8 mA.

Questa guida spiega come leggere AC, DC, TRMS, cifre e accuratezza, scegliere apertura e categoria di misura, posizionare il conduttore, azzerare un sensore Hall, distinguere spunto, picco e massimo, misurare dispersioni in modo diretto o per somma vettoriale e riconoscere letture false.

Lavorare in prossimità di parti attive resta un’attività a rischio elettrico: strumento, formazione, procedura e DPI devono essere adeguati al circuito reale.

Come funziona una pinza amperometrica

La corrente che attraversa un conduttore genera un campo magnetico proporzionale. Le ganasce formano un circuito magnetico attorno al conduttore; il sensore trasforma il flusso in un segnale elettrico che lo strumento elabora e visualizza. La misura avviene senza contatto galvanico attraverso le ganasce, ma il corpo della pinza si trova comunque vicino a parti potenzialmente energizzate. Isolamento, barriera tattile, categoria e condizioni delle ganasce sono quindi elementi di sicurezza, non dettagli estetici.

Trasformatore di corrente: semplice e adatto all’AC

Nelle pinze a trasformatore di corrente il conduttore primario attraversa il nucleo formato dalle ganasce; l’avvolgimento secondario produce un segnale proporzionale alla corrente alternata. Il principio non rileva una corrente continua stabile, perché manca la variazione di flusso necessaria. È una soluzione robusta per AC, ma campo minimo, frequenza e risposta alle forme d’onda dipendono dal progetto.

Sensore Hall: misura AC e DC

Il sensore Hall rileva il campo magnetico anche in presenza di corrente continua. Permette quindi misure AC/DC, ma introduce offset, deriva termica e sensibilità alla magnetizzazione residua. Prima di misurare DC si chiudono le ganasce senza conduttore, si mantiene la pinza nella posizione d’uso e si esegue l’azzeramento previsto. Spostare lo strumento o avvicinarlo a un campo intenso dopo lo zero può alterare il risultato.

Bobina di Rogowski e sensore flessibile

Una sonda flessibile può circondare sbarre o fasci che non entrano nelle ganasce rigide. La bobina di Rogowski risponde alla variazione di corrente e viene integrata elettronicamente: misura AC, offre ampia apertura e buona banda, ma non una DC stazionaria. Chiusura del giunto, posizione rispetto al conduttore e distanza da altri cavi influenzano la misura; “flessibile” non significa che possa essere installata senza valutare la vicinanza a parti attive.

Prima scelta: AC, AC/DC o pinza per dispersioni

Una pinza multifunzione può misurare anche tensione, resistenza, continuità, frequenza o temperatura, ma queste funzioni usano spesso puntali e procedure diverse. La presenza di molte icone non garantisce la qualità di ciascuna misura. Si sceglie prima la corrente da osservare e poi si controlla se le funzioni accessorie sono realmente necessarie.

Portata, risoluzione e numero di conteggi

La portata è il massimo valore misurabile in un campo, per esempio 40 A, 400 A o 1000 A. La risoluzione è la più piccola variazione visualizzabile, come 0,01 A o 0,1 A. I conteggi descrivono quante divisioni può mostrare il display prima di cambiare campo: 6000 conteggi possono visualizzare, a seconda della funzione, fino a circa 5.999 unità. Da soli non dicono quanto la misura sia accurata.

Perché 1000 A non è sempre meglio

Un campo molto alto evita il fuori scala, ma può sacrificare risoluzione e sensibilità. Per leggere un assorbimento di 0,35 A serve che campo minimo, specifica e rumore dello strumento rendano significative le centinaia di milliampere. Per una dispersione da 0,35 mA occorre un’altra classe di sensore. La scelta corretta lascia margine sopra il massimo atteso senza spostare il valore utile nelle ultime cifre incerte.

Autorange e campo manuale

L’autorange facilita il lavoro ordinario, ma può rallentare la cattura o cambiare scala durante una misura instabile. Il campo manuale è utile quando si confrontano più linee e si vuole una risoluzione costante. In entrambi i casi si parte dal campo sicuro indicato dal costruttore e si scende soltanto dopo aver escluso sovracorrenti incompatibili.

Accuratezza: come leggere percentuale e cifre

Una specifica del tipo ±(2% della lettura + 5 cifre) somma due contributi. Se il display indica 23,4 A con risoluzione 0,1 A, il 2% vale 0,468 A e cinque cifre valgono 0,5 A: l’incertezza strumentale dichiarata in quelle condizioni è circa ±0,968 A. Il valore va quindi interpretato intorno a 22,4-24,4 A, prima di considerare posizione, temperatura, banda e qualità della chiusura.

La scheda specifica anche intervallo di frequenza, temperatura, posizione del conduttore, fattore di cresta e percentuale del campo per cui l’accuratezza è garantita. Applicare il dato migliore a qualunque corrente è scorretto. Per confronti ripetuti si usa lo stesso campo, la stessa posizione nelle ganasce e una condizione di carico stabile.

Risoluzione non significa accuratezza

Un display che mostra 0,001 A può avere offset o incertezza superiori all’ultima cifra. Quelle cifre danno granularità, non verità. La domanda è se l’incertezza complessiva è abbastanza piccola rispetto alla decisione: distinguere 18 A da 24 A richiede meno prestazione che verificare una variazione da 12 a 13 mA.

TRMS: vero valore efficace e carichi non lineari

Il valore efficace RMS esprime l’effetto termico equivalente della corrente alternata. Una pinza a risposta media, calibrata in RMS, può essere corretta con una sinusoide pulita ma sbagliare con forme d’onda deformate. Alimentatori elettronici, LED, inverter, azionamenti e molti sistemi HVAC assorbono corrente a impulsi: in questi casi una misura True RMS è necessaria entro la banda e il fattore di cresta dichiarati.

TRMS non significa che lo strumento misuri qualunque forma d’onda o frequenza. Se l’azionamento produce componenti oltre la banda, la lettura può essere filtrata o instabile. Alcune pinze offrono un filtro passa-basso per osservare la componente utile su inverter; va attivato solo sapendo che cosa esclude. Si registra sempre se il filtro era attivo.

La corrente da sola non è la potenza

Moltiplicare 230 V nominali per gli ampere fornisce al massimo una stima della potenza apparente in un circuito monofase, non automaticamente i watt. Servono tensione reale, sfasamento o fattore di potenza e, con forme deformate, uno strumento capace di acquisire correttamente entrambe le grandezze. Per un bilancio energetico è più adatto un analizzatore di potenza o una pinza predisposta con collegamenti e configurazione corretti.

Categoria CAT e tensione: scegliere per il punto di misura

La categoria di misura descrive l’energia dei transitori che lo strumento può sopportare in un ambiente. In termini generali, CAT II riguarda carichi collegati a prese, CAT III la distribuzione interna e i quadri fissi, CAT IV l’origine dell’impianto e i punti più esposti. La categoria deve essere sempre letta insieme alla tensione, per esempio CAT III 600 V o CAT IV 300 V.

Un valore massimo in ampere non sostituisce la categoria. Nemmeno una pinza CAT IV 300 V equivale automaticamente a CAT IV 600 V. Corpo, ganasce, puntali, fusibili e accessori devono essere integri e classificati almeno per il punto in cui vengono usati; un accessorio di categoria inferiore riduce la protezione dell’insieme.

IEC 61010-2-032 e barriere di protezione

La IEC 61010-2-032:2023 disciplina i requisiti di sicurezza dei sensori di corrente portatili o manipolati a mano. Oltre alla marcatura si controllano dichiarazione del fabbricante, istruzioni, distanza delle dita dalla barriera, integrità dell’isolamento e tipo di ganascia. La categoria non autorizza a superare procedure di lavoro e distanze previste.

Misurare non significa poter lavorare sotto tensione

Il D.Lgs. 81/2008 e le regole tecniche distinguono lavori elettrici, prossimità e soggetti formati. Aprire un quadro e avvicinare lo strumento a conduttori attivi può esporre a contatto e arco. La soluzione preferibile è progettare punti di misura accessibili e operare fuori tensione quando la misura non richiede alimentazione; se la misura in tensione è necessaria, deve essere eseguita da persona idonea con procedura, protezioni e attrezzatura adeguate.

La guida sull’impianto elettrico a norma inquadra protezioni e responsabilità dell’impianto. Una lettura istantanea non sostituisce progetto, dichiarazione, verifiche o manutenzione.

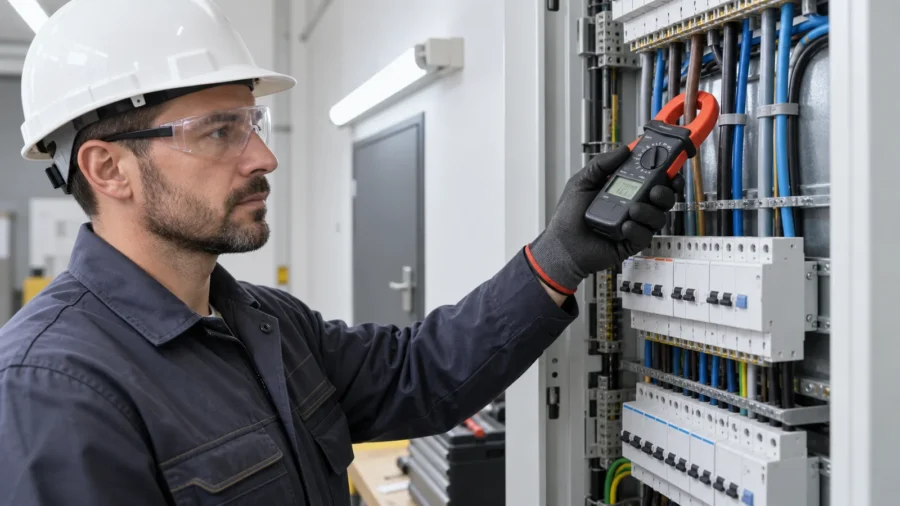

Procedura per misurare la corrente di un carico

1. Definire circuito e valore atteso

Prima di aprire il quadro si identifica schema, tensione, tipo di corrente, categoria, carico e massima corrente plausibile. Si decide quale conduttore misurare e come raggiungerlo senza spostare isolamento o protezioni. Se il circuito non è identificato, la misura non va improvvisata seguendo il colore dei cavi.

2. Ispezionare la pinza

Si controllano corpo, ganasce, battute, barriera, selettore, batteria e marcature. Polvere o un frammento sulle superfici di chiusura crea un traferro e può alterare soprattutto le piccole correnti. I puntali vengono scollegati quando si misura corrente con le ganasce, se così prescrive il manuale, per evitare contatti involontari.

3. Selezionare funzione e campo

Si sceglie A AC o A DC, non la funzione di tensione. Con campo manuale si parte sopra il valore atteso; con DC si chiudono le ganasce vuote e si azzera lo strumento nella posizione di misura. La funzione Hold serve soltanto a congelare una lettura già valida, non a migliorarla.

4. Circondare un solo conduttore

Per misurare l’assorbimento si chiude la pinza attorno a una sola fase o a un solo conduttore DC. Il conduttore viene centrato usando i riferimenti del costruttore e le ganasce devono combaciare completamente. Si tengono le dita dietro la barriera e si evita la vicinanza non necessaria ad altri conduttori molto caricati.

5. Stabilizzare e documentare

Si legge il valore dopo la stabilizzazione, specificando fase, carico, modalità, campo, filtro e orario. Una singola cifra senza condizione operativa è poco utile: un compressore modulante, per esempio, cambia assorbimento con frequenza, pressione e temperatura. Per la manutenzione dell’impianto elettrico serve una registrazione confrontabile nel tempo.

Perché intorno al cavo completo spesso si legge zero

In un cavo monofase fase e neutro portano correnti uguali e opposte; i rispettivi campi si cancellano quasi completamente. Per l’assorbimento si separa e si misura un solo conduttore in un punto accessibile e sicuro. Circondare insieme i conduttori attivi è invece proprio il metodo usato con una pinza ad alta risoluzione per osservare la corrente residua che non ritorna nel percorso previsto.

Misura in corrente continua

La pinza deve dichiarare esplicitamente A DC. La freccia o il riferimento sulle ganasce definisce il verso positivo; invertire la pinza cambia il segno, non necessariamente il modulo. Si esegue lo zero a ganasce chiuse e vuote, lontano dal conduttore, mantenendo l’orientamento. Poi si circonda un solo polo e si attende la stabilizzazione.

Offset, isteresi e magnetizzazione residua

Dopo una corrente elevata il nucleo può conservare un piccolo residuo; urti, temperatura e orientamento possono spostare lo zero. Si allontana la pinza, si richiudono bene le ganasce e si ripete la procedura. Se l’offset ritorna o è paragonabile alla corrente cercata, la misura non è affidabile con quello strumento.

Fotovoltaico e batterie

Nei circuiti DC si considerano tensione massima, categoria o campo d’impiego dichiarato, polarità e possibili correnti di guasto elevate. Una pinza AC/DC consente confronti non invasivi, ma non certifica isolamento, stringhe o protezioni. Nella diagnosi di un inverter fotovoltaico guasto la corrente è soltanto una delle grandezze, da interpretare con tensioni, allarmi, irraggiamento e schema.

Corrente di spunto: Inrush non è Max

All’avviamento, motori, trasformatori, compressori e alimentatori possono assorbire per un intervallo breve una corrente molto superiore al regime. Un display aggiornato poche volte al secondo può non catturare l’evento. La funzione Inrush usa un trigger e una finestra di acquisizione definita dal costruttore; una nota applicativa Fluke, per alcuni modelli, descrive circa 400 campioni in 100 ms. Il dato non va esteso a ogni pinza.

Procedura di cattura

Il carico deve essere fermo. Si seleziona la corrente corretta, si chiude la pinza attorno al conduttore di alimentazione, si arma Inrush e poi si avvia il carico nella condizione ripetibile prevista. Si registra insieme corrente di regime, tensione e tempo o modalità della cattura. Per confrontare due avviamenti si usa lo stesso strumento e la stessa configurazione.

Spunto alto non significa automaticamente guasto

Il dispositivo di protezione interviene secondo una curva tempo-corrente, non appena il valore supera il nominale. Uno spunto breve può quindi essere compatibile. La diagnosi considera dati di targa, curva del magnetotermico o protezione motore, durata dell’avvio, caduta di tensione, carico meccanico e storico. Un avvio lungo con corrente sostenuta è diverso da un picco breve.

Sistemi trifase: misurare e confrontare le fasi

Per la corrente di carico si misura una fase alla volta, nelle stesse condizioni e in rapida sequenza se il processo varia. La media è I_media = (I1 + I2 + I3) / 3. Un indicatore semplice di squilibrio è 100 × massimo scostamento dalla media / I_media. Il valore è diagnostico e non sostituisce i limiti del costruttore o una vera analisi elettrica.

Esempio: 18,2 A, 20,0 A e 21,8 A danno una media di 20,0 A; lo scostamento massimo è 1,8 A, quindi il 9%. Si verifica se i carichi monofase sono distribuiti, se i morsetti scaldano, se il motore è alimentato correttamente e se la condizione era stabile. Misurare tutte e tre le fasi insieme non fornisce la somma aritmetica: i campi vettoriali tendono a cancellarsi.

Corrente nel neutro e armoniche

Con carichi lineari equilibrati il neutro può portare poca corrente; carichi elettronici non lineari generano armoniche che non si cancellano come la fondamentale. Si misura il neutro come singolo conduttore con pinza TRMS e banda adatta. Il risultato va confrontato con sezione, progetto e temperature, non con la sola differenza delle tre letture di fase.

Misurare le correnti di dispersione

Per cercare dispersioni servono risoluzione in microampere o milliampere, buona reiezione dei campi esterni, ganasce che chiudano perfettamente e spesso un filtro 50/60 Hz. La IEC 61557-13:2023 definisce requisiti specifici per pinze e sensori destinati alle correnti di dispersione nei sistemi di distribuzione. Una pinza generica con risoluzione 0,1 A non può svolgere lo stesso compito.

Metodo diretto sul conduttore di protezione

Chiudendo la pinza attorno al solo PE si misura la corrente che percorre quel conduttore nel punto scelto. Il metodo non intercetta necessariamente tutti i percorsi paralleli verso terra, come tubazioni o masse collegate altrove. Posizione e schema devono quindi essere noti. Non si scollega mai il conduttore di protezione per “vedere meglio” la perdita.

Metodo differenziale attorno a tutti i conduttori attivi

In monofase si circondano insieme fase e neutro; in trifase tutte le fasi e l’eventuale neutro. Le correnti di carico che entrano e ritornano si compensano, mentre il residuo rappresenta la parte che segue un percorso esterno al fascio. Per piccole dispersioni il fascio deve stare centrato e lontano da campi intensi; una grande corrente di carico può mettere alla prova la reiezione della pinza.

Carichi collegati e filtri EMC

La misura con carichi attivi include dispersioni dell’impianto e correnti funzionali delle apparecchiature, per esempio attraverso filtri EMC. Spegnendo o scollegando in sequenza i circuiti, secondo procedura, si costruisce una mappa. Il totale può essere distribuito tra molti apparecchi senza un singolo guasto netto.

Quando il salvavita scatta apparentemente con tutto spento, la pinza aiuta a localizzare il ramo ma non sostituisce le prove del differenziale e dell’isolamento. La guida sull’impianto di messa a terra chiarisce inoltre che corrente nel PE, resistenza di terra e continuità sono grandezze diverse.

Dispersione non è resistenza d’isolamento

La pinza osserva la corrente nelle condizioni di esercizio. Il misuratore d’isolamento applica una tensione di prova a circuito preparato e restituisce una resistenza. Un valore basso o alto in una prova non si converte automaticamente nell’altra, soprattutto in presenza di elettronica, filtri e percorsi capacitivi. La diagnosi completa sceglie lo strumento in base alla domanda.

Applicazioni pratiche e limiti

Quadro domestico

Si possono confrontare assorbimento della linea generale e dei circuiti, individuare un ramo che contribuisce al carico e mappare il residuo con pinza specifica. Non si deduce la conformità del quadro da una corrente sotto il nominale: serraggi, sezioni, protezioni, isolamento, selettività e documentazione richiedono controlli distinti.

Motori, pompe e climatizzazione

Le tre correnti di fase, lo spunto, la durata dell’avviamento e l’andamento a regime aiutano a distinguere sovraccarico, squilibrio e comando irregolare. Con inverter la forma d’onda può richiedere pinza TRMS, filtro e punti di misura previsti dal costruttore. Non si confronta direttamente una lettura all’uscita PWM con una sinusoide di rete senza verificare banda e metodo.

Fotovoltaico e accumulo

Una pinza AC/DC può confrontare correnti di stringa o lato batteria quando tensione, accessibilità e procedura lo consentono. La corrente dipende da irraggiamento, stato di carica e regolazione, quindi si registrano le condizioni. Nei sistemi con elevate correnti continue, arco e potere di interruzione richiedono particolare attenzione: la misura non deve comportare lo spostamento dei conduttori sotto carico.

Loop di processo e automotive

Esistono pinze specializzate per piccoli segnali DC, come loop 4-20 mA, che evitano di aprire il circuito. Non sono le stesse pinze usate per 400 A in un quadro. Nel veicolo si può misurare una corrente parassita senza scollegare la batteria, ma risoluzione, zero, stabilizzazione delle centraline e campo magnetico vicino determinano l’affidabilità.

Errori di misura e diagnosi

Pinza, multimetro e altri strumenti: che cosa non sostituisce

Il multimetro misura la corrente aprendo il circuito e inserendosi in serie entro ingressi e fusibili previsti; può offrire migliore risoluzione a bassa corrente, ma un collegamento errato è pericoloso. La pinza evita l’apertura per la corrente, ma può essere meno sensibile. Un tester bipolare verifica tensione e assenza di tensione secondo il proprio campo; un misuratore d’isolamento, un prova differenziali, un analizzatore di rete e una termocamera rispondono a domande diverse.

Una buona diagnosi combina strumenti invece di chiedere alla pinza una certificazione completa. Corrente normale non esclude un morsetto allentato; dispersione bassa al momento non prova che non esista un difetto intermittente; spunto alto non stabilisce da solo che il motore sia guasto.

Manutenzione, controllo e taratura

Le superfici delle ganasce devono essere pulite, integre e allineate; non si usano abrasivi o solventi non ammessi. Corpo, puntali e isolamento vengono controllati prima dell’uso. La batteria scarica può ridurre affidabilità o disattivare funzioni rapide. Lo strumento si conserva asciutto, protetto da urti e lontano da campi magnetici intensi.

Verifica funzionale prima e dopo

Una sorgente o un circuito noto consente di verificare che la pinza risponda prima e dopo una misura critica. Il controllo non sostituisce la taratura, ma individua selettore, batteria o sensore manifestamente difettosi. Per misure documentate si registrano identificativo, firmware se rilevante, data di taratura e incertezza.

Quando serve la taratura

La periodicità dipende da uso, rischio, urti, ambiente e sistema qualità, non da un intervallo universale. Uno strumento usato per manutenzione predittiva o collaudi richiede riferibilità e criteri diversi da una verifica orientativa. Dopo sovraccarico, caduta o letture anomale si sospende l’uso finché controllo e taratura non ne confermano l’idoneità.

Costi 2026 e criteri di acquisto

Il mercato va da pinze base AC sotto i 100 euro a strumenti professionali TRMS AC/DC nell’ordine di alcune centinaia; modelli con sonda flessibile, logging, potenza o funzioni fotovoltaiche possono superare 500-1000 euro. Le pinze per dispersioni ad alta sensibilità non sono automaticamente economiche perché misurano correnti piccole: il controllo dei campi esterni e la risoluzione richiedono un sensore specifico. Sono fasce indicative, soggette a modello, certificato di taratura, IVA e dotazione.

Un esempio di prodotto professionale AC TRMS dichiara 400 A e categorie CAT III 600 V/CAT IV 300 V; modelli AC/DC, Inrush o per dispersioni salgono di dotazione e prezzo. Non si compra dalla sola scheda sintetica: si scarica il manuale, si legge l’accuratezza sul campo minimo e si verifica che la categoria valga per funzione, terminali e accessori.

Checklist prima della misura

• Definire se si cerca corrente di carico, spunto, squilibrio o dispersione.
• Confermare AC, DC, frequenza, valore massimo e valore minimo significativo.
• Verificare categoria CAT e tensione nel punto di misura.
• Controllare integrità di corpo, ganasce, barriera, puntali e batteria.
• Assicurarsi che apertura e spazio permettano il posizionamento senza forzare i cavi.
• Scollegare i puntali durante la misura con ganasce quando previsto.
• Azzerare la funzione DC con ganasce chiuse e vuote.
• Usare un solo conduttore per l’assorbimento; tutti gli attivi per il residuo.
• Centrare il conduttore e verificare la chiusura completa.
• Annotare campo, filtro, funzione, carico, fase, orario e condizioni.
• Interpretare il risultato con accuratezza e risoluzione, non soltanto con le cifre.
• Ripristinare protezioni e quadro al termine secondo procedura.

Errori da evitare

L’errore più comune è circondare il cavo completo e concludere che il carico non assorbe perché il display è vicino a zero. Seguono l’acquisto di una pinza AC per misure su batteria, l’uso di un fondo scala enorme per cercare milliampere, la mancata azzeratura DC e la scelta della categoria guardando soltanto i volt.

È altrettanto sbagliato trasformare la lettura in una diagnosi assoluta: corrente per tensione non dà sempre watt, Inrush non è Max, dispersione non è resistenza d’isolamento e corrente nel PE non misura la resistenza di terra. Aprire o spostare conduttori in un quadro attivo per far entrare le ganasce può aumentare il rischio oltre il beneficio della misura.

Come costruire un rapporto di misura utile

Il rapporto identifica circuito, punto, schema, strumento, matricola, taratura, funzione, campo, categoria, posizione della pinza, carico e condizioni ambientali. Riporta valori con unità e incertezza pertinente, non più cifre di quelle significative. Per una sequenza trifase si annota l’ordine e il tempo; per Inrush algoritmo o modello; per dispersione il fascio circondato e lo stato dei carichi.

Fotografie e termografia possono integrare il dato senza mostrare parti sensibili o creare nuove esposizioni. Se la lettura porta a modificare protezioni, sezione, distribuzione o impianto, interviene un professionista abilitato e la modifica viene verificata e documentata. La pinza rende visibile una corrente; non assegna da sola causa, conformità o soluzione.

Domande frequenti sulla pinza amperometrica

La pinza amperometrica misura la corrente senza staccare i fili?

Sì, rileva il campo magnetico senza aprire il circuito, purché le ganasce possano circondare il conduttore nel rispetto della procedura. Questo non elimina il rischio di lavorare vicino a parti attive e non autorizza a spostare cavi sotto tensione.

Perché la pinza segna zero attorno a un cavo?

Se il cavo contiene fase e neutro, le correnti opposte producono campi che si cancellano. Per misurare l’assorbimento si circonda un solo conduttore; per la dispersione si circondano appositamente tutti i conduttori attivi con una pinza ad alta risoluzione.

Una pinza AC può misurare corrente continua?

No, una pinza a trasformatore AC non rileva una DC stabile. Serve un modello AC/DC, normalmente con sensore Hall, e la procedura di azzeramento prevista.

Che cosa significa True RMS?

Indica il calcolo del vero valore efficace, utile con forme d’onda non sinusoidali generate da elettronica, LED e azionamenti. La misura resta valida soltanto entro banda, fattore di cresta e campo dichiarati.

Come si misura la corrente di spunto?

Si usa una pinza con funzione Inrush: carico fermo, sensore sul singolo conduttore, funzione armata e successivo avvio. Hold o un generico Max non garantiscono la stessa finestra di acquisizione.

Quale categoria CAT serve per un quadro elettrico?

Nei quadri di distribuzione è normalmente pertinente CAT III alla tensione adeguata, ma punto, impianto e transitori possono richiedere altro. Si valuta il circuito reale e si controllano anche puntali e accessori.

Si possono misurare i watt con una pinza?

Non con la sola corrente. Per la potenza attiva servono tensione e fattore di potenza o acquisizione simultanea delle forme d’onda. Occorre una pinza di potenza o un analizzatore configurato correttamente.

Come si misura una dispersione monofase?

Con una pinza per dispersioni si circondano insieme fase e neutro: la corrente residua è quella che non ritorna nel fascio. In alternativa si misura il solo PE, sapendo che possono esistere percorsi paralleli.

La pinza può verificare il salvavita?

Può misurare la corrente residua che contribuisce all’intervento, ma non prova da sola soglia e tempo del differenziale. Per la verifica del dispositivo serve lo strumento e la procedura specifici.

Perché una lettura DC cambia ruotando la pinza?

Offset, campo magnetico terrestre o vicino, isteresi e orientamento possono influenzare un sensore Hall. Si azzera nella posizione di misura, con ganasce chiuse e lontano dai conduttori, e si ripete senza spostamenti inutili.

La risoluzione 0,01 A basta per cercare dispersioni?

Equivale a 10 mA per cifra e spesso non basta per una mappatura fine. Le pinze per dispersioni leggono tipicamente µA o decimi/centesimi di mA e sono progettate per respingere il campo della corrente di carico.

Ogni quanto va tarata una pinza amperometrica?

Non esiste un intervallo unico. Dipende da frequenza d’uso, urti, ambiente, criticità e sistema qualità. Dopo una caduta, sovraccarico o letture anomale lo strumento va sospeso e controllato.

Fonti e riferimenti

• IEC – IEC 61010-2-032:2023, requisiti di sicurezza per sensori di corrente portatili
• IEC – IEC 61557-13:2023, pinze e sensori per correnti di dispersione
• Hioki – Principi di misura: trasformatore, sensore Hall e bobina di Rogowski
• Fluke – Procedura per misurare corrente AC e DC con la pinza
• Fluke – Misura della corrente di spunto e funzione Inrush
• Fluke – Fondamenti della misura delle correnti di dispersione
• Fluke – True RMS e forme d’onda non sinusoidali
• HT Instruments – Manuale HT77C per misure dirette e differenziali delle dispersioni
• INAIL – Lavori con rischio elettrico
• Normattiva – Decreto legislativo 9 aprile 2008, n. 81
• Fluke – Esempio di specifiche TRMS, portata e categorie CAT
