Collettore solare termico: piano o sottovuoto, resa e posa

Un collettore solare termico trasforma la radiazione in calore e lo trasferisce a un fluido. Non produce elettricità e non coincide con l’intero impianto: accumulo, scambiatore, tubazioni, pompa o termosifone, regolazione e dispositivi di sicurezza determinano quanta energia arriva davvero all’utenza.

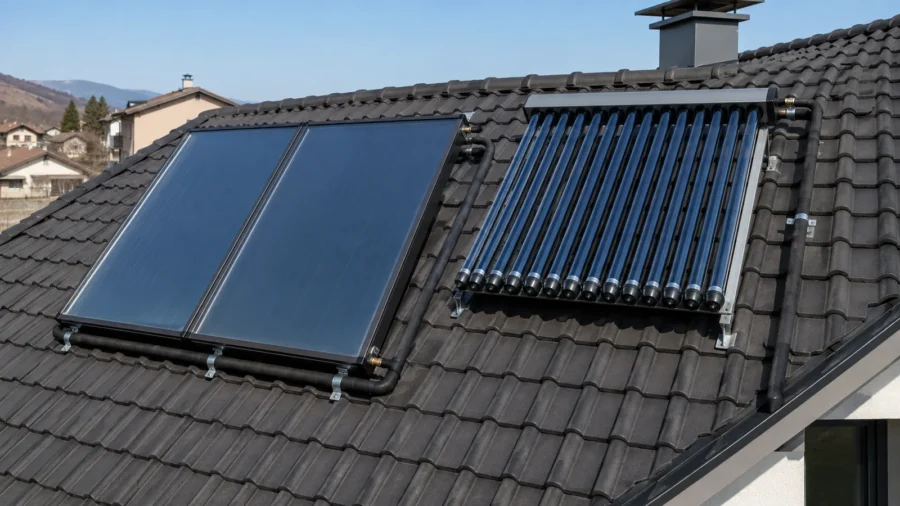

Il confronto tra collettore piano e collettore sottovuoto viene spesso ridotto a una frase: il piano costerebbe meno, il sottovuoto renderebbe sempre di più. È una scorciatoia fuorviante. La resa cambia con temperatura del fluido, aria esterna, irraggiamento, angolo di incidenza, area usata nel calcolo e perdite dell’impianto. Un prodotto non si sceglie dal nome della tecnologia né dal picco dichiarato.

Questa guida mostra come leggere una scheda certificata, confrontare due collettori alla stessa condizione e trasformare i dati in decisioni di progetto. L’obiettivo non è trovare un vincitore universale, ma il campo solare coerente con uso, clima, copertura e gestione estiva.

Collettore, pannello e impianto: termini da separare

Nel linguaggio comune “pannello solare” può indicare sia il modulo fotovoltaico sia il collettore termico. Il primo genera corrente continua; il secondo riscalda un fluido. La guida al funzionamento dell’impianto fotovoltaico chiarisce la tecnologia elettrica: non bisogna trasferirne automaticamente potenza, cablaggi e criteri di resa al solare termico.

Il collettore è soltanto il captatore. Un sistema per acqua calda comprende almeno campo solare, circuito primario, scambiatore o accumulo integrato, generatore ausiliario e distribuzione. Due collettori con buoni dati di laboratorio possono dare risultati opposti se uno lavora a temperatura troppo alta, ha tubazioni disperdenti o alimenta un accumulo già caldo.

La norma UNI EN 12975:2022 riguarda i requisiti del collettore come prodotto. Gli impianti prefabbricati ricadono invece nel campo della UNI EN 12976-1:2022; per sistemi assemblati su specifica esiste la serie UNI EN 12977. Identificare che cosa è stato provato evita di scambiare la certificazione di un componente con la prestazione dell’installazione completa.

Come è fatto un collettore piano vetrato

Un collettore piano vetrato contiene un assorbitore selettivo collegato a tubi o canali, una copertura trasparente, isolamento posteriore e laterale, telaio e attacchi idraulici. La radiazione attraversa il vetro, viene assorbita dalla piastra e passa al fluido. Vetro e isolamento limitano le perdite, ma il contenitore resta a pressione atmosferica.

L’assorbitore può avere arpa di tubi paralleli, serpentina o altre geometrie. Contatto termico, saldature, portata e distribuzione del fluido influenzano uniformità e perdita di carico. La sola espressione “piastra in rame” o “trattamento selettivo” non quantifica la prestazione: servono risultati di prova del modello esatto.

I collettori piani sono robusti e compatti, offrono una superficie continua e possono integrarsi bene nella falda. Il vetro è però un elemento esposto a grandine, carichi e shock termico; guarnizioni, sfoghi e drenaggi devono evitare infiltrazioni e condensa persistente.

Come funzionano i tubi sottovuoto

Nel collettore a tubi evacuati l’assorbitore è protetto da un involucro nel quale la pressione è molto ridotta. Il vuoto limita soprattutto le perdite convettive, diventando utile quando la temperatura media del fluido è molto superiore a quella esterna. Non elimina dispersioni da attacchi, collettore superiore, tubazioni e accumulo.

“Sottovuoto” comprende costruzioni differenti. Nei modelli a flusso diretto il fluido attraversa il tubo o un circuito solidale all’assorbitore. Nei sistemi a heat pipe un fluido interno evapora, sale al condensatore inserito nel collettore di testa, cede calore e ritorna per gravità. L’inclinazione minima e il verso di montaggio dipendono dal prodotto: non possono essere dedotti dalla forma del tubo.

Esistono tubi a doppia parete di vetro e tubi con tenuta vetro-metallo. Cambiano area utile, sostituibilità, trasmissione, capacità termica e comportamento in caso di perdita del vuoto. Un tubo nuovo inserito in un collettore vecchio deve avere codice e compatibilità dichiarati, non soltanto lo stesso diametro.

Piano e sottovuoto a confronto

Queste sono tendenze fisiche e costruttive, non una classifica. Un piano efficiente e ben abbinato all’ACS può superare un sottovuoto sovradimensionato o mal orientato. Un sottovuoto può invece essere vantaggioso quando serve mantenere una temperatura più alta con aria fredda, purché l’eccesso estivo sia gestito.

Leggere la scheda: area lorda, apertura e assorbitore

Il numero di pannelli o tubi non è un’unità di confronto. Occorre conoscere almeno area lorda occupata, area di apertura attraversata dalla radiazione e area dell’assorbitore. Nei collettori piani queste superfici possono essere vicine; nei tubolari la differenza può essere rilevante e dipende dalla definizione usata.

Una potenza o una produzione divisa per area di apertura non è confrontabile con un valore riferito all’area lorda. La scheda Solar Keymark indica la base dei coefficienti e consente di leggere la produzione annuale calcolata per località e temperatura media definite. Copiare soltanto il numero più favorevole elimina proprio le condizioni che gli danno significato.

L’area lorda serve anche al progetto edilizio: occupazione della falda, distanze, passaggi e carichi. L’area di apertura è utile alla prestazione. Il preventivo deve riportarle entrambe, insieme al numero esatto di moduli o tubi.

La curva di rendimento η0, a1 e a2

La norma ISO 9806:2025 definisce metodi di prova per prestazione, sicurezza, affidabilità e durabilità. In una forma semplificata per condizioni stazionarie, il rendimento istantaneo può essere letto come:

η = η0 − a1 × (Tm − Ta) / G − a2 × (Tm − Ta)² / G

dove η0 è l’efficienza a perdite nulle, a1 e a2 rappresentano le perdite termiche, Tm è la temperatura media del fluido, Ta quella dell’aria e G l’irraggiamento sul piano del collettore. Un η0 più alto non garantisce quindi il miglior rendimento quando aumenta il salto termico.

Prendiamo due prodotti puramente ipotetici, entrambi riferiti alla stessa area. Il piano A ha η0 0,78, a1 3,5 W/(m²K) e a2 0,015 W/(m²K²); il sottovuoto B ha η0 0,69, a1 1,5 e a2 0,006. Con G pari a 800 W/m² e salto termico di 30 K, il calcolo restituisce circa 0,63 per entrambi. A 70 K, nelle stesse condizioni ideali, A scende a circa 0,38 e B resta vicino a 0,52.

L’esempio non descrive prodotti reali e non dimensiona un impianto. Dimostra perché la domanda corretta è “a quale temperatura e irraggiamento?”, non “quale tecnologia ha il rendimento maggiore?”. La potenza utile istantanea si stima poi moltiplicando rendimento, irraggiamento e area coerente con i coefficienti.

Angolo di incidenza e resa annuale

Il sole non colpisce sempre perpendicolarmente. Il modificatore dell’angolo di incidenza, spesso indicato come IAM, descrive come cambia la prestazione quando i raggi arrivano obliqui. La geometria cilindrica dei tubi può avere un comportamento trasversale diverso dalla lastra piana; riflettori e distanza fra tubi modificano ancora il risultato.

Una singola curva istantanea non comprende clima, ombre, orientamento, accumulo, prelievi e controllo. La resa annuale va simulata sul sito e sulla temperatura di utilizzo, includendo dispersioni e ausiliari. Il dato di Collector Annual Output è utile soltanto con località, temperatura media e certificato che ne definiscono il calcolo.

Anche la radiazione diffusa viene utilizzata dai collettori non concentratori, ma con condizioni e resa diverse dalla componente diretta. Non è corretto promettere produzione costante “anche senza sole”: cielo coperto, temperatura richiesta e perdite determinano il calore realmente disponibile.

Scegliere in base all’uso e alla temperatura

Per una piscina usata soltanto in estate può risultare più adatto un collettore semplice non vetrato, se temperature, acqua e materiali sono compatibili. Per ACS e riscaldamento si valutano normalmente piani vetrati e tubi evacuati. Il tipo tecnologicamente più sofisticato non è sempre quello con il miglior rapporto fra energia utile e costo.

Orientamento, inclinazione e ombre

L’orientamento verso sud è una condizione favorevole, non un obbligo geometrico universale. Deviazioni, inclinazione e distribuzione della domanda possono essere compensate con progetto e superficie, ma il confronto deve usare la radiazione sul piano reale. Una stima orizzontale o una foto satellitare non sostituiscono il rilievo.

Comignoli, abbaini, parapetti, alberi e file anteriori generano ombre che cambiano durante l’anno. Nei tubi evacuati l’ombra su una parte del campo non si traduce necessariamente come in un modulo fotovoltaico, ma riduce comunque la radiazione disponibile. La distanza fra file va verificata sul sole invernale se la produzione invernale è un obiettivo.

Per gli heat pipe gravitativi l’inclinazione minima dichiarata serve anche al ritorno del fluido interno. Una posa quasi orizzontale può essere incompatibile pur ricevendo sole. Il manuale del modello prevale sulle regole generiche.

Collegamento idraulico, portata e bilanciamento

I collettori possono essere collegati in serie, parallelo o in gruppi combinati. La serie aumenta il salto termico lungo il campo e somma le perdite di carico; il parallelo richiede distribuzione uniforme. Campi con ramali diversi devono essere bilanciati e predisposti per riempimento, sfiato e svuotamento secondo progetto.

Una portata insufficiente alza la temperatura di uscita ma può ridurre il calore trasferito e creare punti caldi. Una portata eccessiva aumenta perdite di carico e consumo della pompa senza garantire maggiore energia. Il dato si sceglie sulla curva e sulle istruzioni del campo, poi si verifica in avviamento.

Diametro, materiale e isolamento devono sopportare fluido, pressione e temperature comprese le condizioni anomale previste. La guida ai tubi multistrato e alle classi di impiego aiuta a leggere le marcature, ma un tubo idoneo alla distribuzione ordinaria non è automaticamente adatto al primario solare.

Stagnazione: progettare anche quando nessuno usa calore

Quando l’accumulo è già caldo e la pompa si ferma, il collettore continua a ricevere radiazione. La temperatura sale, il fluido può vaporizzare e la pressione cambia. La temperatura di stagnazione riportata in scheda è quindi un dato di sicurezza e compatibilità, non una temperatura utile da raggiungere.

Tubi sottovuoto con perdite contenute possono raggiungere condizioni gravose; anche i piani selettivi richiedono una strategia. Volume e posizione del vaso, valvole, tubazioni, fluido e logica della centralina devono sostenere gli stati previsti. Il principio di precarica del vaso di espansione è utile per capire il componente, ma nel circuito solare servono tipo e calcolo specifici.

Drainback, dissipazione, copertura stagionale o limitazione della captazione sono strategie diverse e non intercambiabili. Devono appartenere al progetto e al manuale. Scaricare acqua calda, aprire valvole o coprire i tubi con materiali improvvisati non è una procedura di esercizio.

Posa sulla copertura: struttura, vento e acqua

Prima dell’ordine si rilevano struttura, manto, pendenza, travi o soletta, percorso dei carichi, vento, neve, accesso e zone di manutenzione. Peso del collettore a secco e pieno, telai e azioni di sollevamento non si risolvono scegliendo tasselli “robusti”. Staffe e interassi devono appartenere al sistema e trovare un supporto verificato.

Su un tetto piano con impermeabilizzazione, zavorre e telai devono rispettare portata, pendenze e drenaggio senza schiacciare o perforare la membrana in modo incontrollato. Su falda, ganci e attraversamenti non devono deviare acqua sotto le tegole. I principi della posa delle scossaline contro le infiltrazioni restano pertinenti nei nodi, ma ogni sistema richiede dettagli dedicati.

Le tubazioni esterne vanno sostenute, protette dai raggi UV e isolate con prodotti adatti alla temperatura. Curve improvvisate, guaine aperte e sonde esposte causano dispersioni e guasti. L’attraversamento della copertura deve essere ispezionabile e coordinato con tenuta all’acqua, al vapore e al fuoco dove richiesto.

Sequenza di installazione e collaudo

1. Rilievo: misurare falda, ombre, supporti, percorsi, locale tecnico e accessi.
2. Progetto: definire domanda, area, accumulo, schema, portate, sicurezza e gestione estiva.
3. Tracciamento: segnare appoggi e passaggi prima di aprire il manto.
4. Fissaggio: posare staffe, telai e protezioni secondo supporto e manuale.
5. Campo: montare moduli o tubi rispettando verso, inclinazione e coppie previste.
6. Idraulica: collegare ramali, sensori, isolamento e dispositivi senza sacche non previste.
7. Prove: eseguire tenuta, lavaggio, riempimento e sfiato con procedura compatibile.
8. Avviamento: misurare portata, pressioni, sonde e differenziali e registrare i valori.
9. Consegna: lasciare schema as built, certificati, impostazioni e piano di manutenzione.

Riempire un collettore molto caldo può causare shock termico e vaporizzazione. Tempi, fluido e procedura devono seguire le istruzioni del sistema. La prova a freddo non autorizza a ignorare pressione e temperatura durante l’esercizio.

Difetti e diagnosi per sintomo

La resa non si giudica toccando il tubo di mandata. Servono almeno irraggiamento comparabile, temperature di ingresso e uscita, portata e stato dell’accumulo. Un collettore freddo può cedere bene calore; uno molto caldo può indicare che il fluido non circola.

Manutenzione e sostituzione dei componenti

Il piano di manutenzione deriva dal manuale e dall’impianto. Comprende fissaggi, vetri, isolamento, tenuta, pressione, vaso, valvole, fluido, sonde, pompa, qualità dell’acqua e scambiatore. La frequenza cambia con clima, stagnazioni, accessibilità e condizioni del fluido: una cadenza generica non sostituisce i controlli prescritti.

Nei tubolari si verifica perdita del vuoto, rottura, tenuta del collettore di testa e trasferimento del calore. Alcuni heat pipe possono essere estratti senza svuotare il circuito, altri no; il condensatore può richiedere pasta e coppia specifiche. Nel piano, una condensa transitoria può essere compatibile con gli sfoghi, mentre acqua persistente o corrosione richiedono diagnosi.

Dopo la sostituzione di un collettore si controllano area, curva, perdita di carico, attacchi, pressione, materiali e certificazione. Un prodotto “equivalente” commercialmente può sbilanciare il campo o invalidare documenti dell’insieme.

Certificazioni e documenti da chiedere

La Solar Keymark è una certificazione volontaria di terza parte di proprietà CEN/CENELEC. Per il modello certificato rende disponibili certificato e datasheet con parametri misurati. Non basta vedere il logo in una brochure: bisogna controllare numero, titolare, famiglia, modello, area di riferimento e validità dei documenti.

Il fascicolo utile comprende scheda e certificato, rapporto o riferimenti alle prove, manuale di installazione, limiti di inclinazione, portata nominale, perdita di carico, pressione e temperatura, carichi meccanici, istruzioni di fissaggio, fluido ammesso, garanzia e ricambi. Per il sistema servono schema, calcolo o simulazione, dichiarazione di conformità, verbale di avviamento e impostazioni.

Il Regolamento delegato UE 812/2013 usa area di apertura, η0, a1, a2 e IAM tra i dati che caratterizzano il dispositivo solare e richiede documentazione tecnica per i pacchetti interessati. L’etichetta del generatore o del pacchetto non sostituisce però la curva del collettore né la verifica sull’edificio reale.

Permessi, condominio e incentivi

Il regime dipende da configurazione, opere, vincoli e disciplina locale. Aderenza alla falda, serbatoio visibile, struttura, sagoma e centro storico possono cambiare la valutazione. Nei beni tutelati occorre verificare esclusioni, procedura semplificata o ordinaria: la guida all’autorizzazione paesaggistica aiuta a distinguere i procedimenti senza presumere che ogni pannello sia libero.

Su parti comuni vanno coordinati spazio, sicurezza e diritti degli altri partecipanti. La guida al tetto condominiale, proprietà e manutenzione fornisce il quadro generale; progetto, comunicazioni e delibera vanno valutati sul caso concreto.

Gli incentivi non devono determinare un prodotto inadatto. Per la detrazione occorre verificare requisiti e documenti dell’anno di spesa nella guida all’Ecobonus 2026 e sulle fonti ENEA. Gli obblighi di integrazione delle rinnovabili per nuovi edifici o ristrutturazioni rilevanti sono un tema distinto, riepilogato nell’aggiornamento sugli obblighi FER negli edifici.

Costi: confrontare energia utile e opere comprese

Il prezzo del solo collettore dice poco. Servono numero e area, struttura di fissaggio, sollevamento, ponteggio, tubazioni, isolamento, gruppo solare, accumulo, scambiatore, centralina, vasi, valvole, opere elettriche ed edili, pratiche, avviamento e manutenzione. Una tecnologia più costosa può occupare meno area a una certa temperatura; una più semplice può produrre più energia utile annua se lavora a basso salto termico.

Il confronto economico deve usare stessa domanda, località, vita utile e confini. Energia captata ma non utilizzata durante l’estate non è risparmio. Anche consumo degli ausiliari, dispersioni e sostituzione del fluido incidono sul costo per kilowattora utile.

Matrice di scelta

La matrice apre la verifica, non la chiude. Il progettista deve confrontare almeno due soluzioni con gli stessi dati di sito e domanda e dichiarare area usata, temperatura, produzione utile, eccesso estivo e opere incluse.

Checklist per capitolato e preventivo

• Uso: ACS, piscina, riscaldamento o processo e relativo profilo temporale.
• Sito: radiazione sul piano, ombre, temperatura, vento, neve, grandine e salsedine.
• Prodotto: modello, tecnologia, certificato e ricambi identificati.
• Aree: lorda, apertura e assorbitore chiaramente distinte.
• Curva: η0, a1, a2 e IAM riferiti alla stessa area.
• Idraulica: schema, portata, perdita di carico, bilanciamento e fluido.
• Copertura: supporti, carichi, fissaggi, impermeabilizzazione e accesso.
• Sicurezza: stagnazione, gelo, vaso, valvole e temperature massime.
• Prestazione: simulazione annuale con energia utile ed eccesso non utilizzato.
• Consegna: schema as built, prove, impostazioni, conformità e manutenzione.

Domande frequenti sui collettori solari termici

È meglio un collettore piano o sottovuoto?

Dipende dalla temperatura media, dal clima, dall’area disponibile e dall’uso. Si confrontano le curve certificate e la resa annuale del sistema nelle stesse condizioni.

Il sottovuoto rende sempre di più?

No. Tende a limitare meglio le perdite con grandi salti termici, ma a temperatura moderata un buon collettore piano può essere altrettanto o più efficace.

Che differenza c’è tra pannello solare e fotovoltaico?

Il collettore termico trasferisce calore a un fluido; il fotovoltaico produce elettricità. Componenti, misure di potenza e schemi sono differenti.

Che cos’è l’area di apertura?

È la superficie proiettata attraverso cui entra la radiazione non concentrata. Va distinta dall’area lorda occupata e dall’area dell’assorbitore.

Come si legge il rendimento?

Si usano η0 e i coefficienti di perdita a1 e a2 alla temperatura e all’irraggiamento di progetto. Il solo valore massimo non basta.

I tubi heat pipe devono essere inclinati?

Gli heat pipe gravitativi richiedono l’inclinazione prevista per il ritorno del fluido. Il limite esatto dipende dal modello e va letto nel manuale.

Un tubo rotto si può sostituire?

Spesso sì, ma ricambio e procedura devono essere compatibili con collettore, tenute e heat pipe. La stessa misura esterna non prova l’equivalenza.

Quanti metri quadrati servono?

Non esiste un rapporto universale. Occorrono domanda, località, temperatura, orientamento, curva del prodotto, accumulo e gestione dell’eccesso estivo.

Il collettore funziona con cielo coperto?

Può utilizzare anche radiazione diffusa, ma la produzione diminuisce e dipende dalle perdite e dalla temperatura richiesta. Non garantisce calore costante.

Che cos’è la stagnazione?

È la condizione in cui il collettore riceve sole ma il circuito non asporta calore. Temperatura, vapore e pressione devono essere gestiti dal progetto.

Serve manutenzione annuale?

La frequenza deriva da manuale, fluido e condizioni dell’impianto. Fissaggi, pressione, vaso, valvole, isolamento, sonde e resa richiedono controlli programmati.

La Solar Keymark basta per scegliere?

No. Identifica una certificazione di prodotto e fornisce dati confrontabili; dimensionamento, posa, integrazione e manutenzione restano specifici dell’edificio.

Fonti tecniche e normative

• BS EN ISO 9806:2025: metodi di prova per prestazione, sicurezza, affidabilità e durabilità dei collettori.
• UNI EN 12975:2022: requisiti generali dei collettori solari per fluidi.
• UNI EN 12976-1:2022: requisiti degli impianti solari termici prefabbricati.
• UNI EN 12977-1:2018: impianti assemblati su specifica e processo di progettazione.
• EN ISO 22975-2:2016: durabilità e prestazione degli heat pipe per applicazioni solari.
• Solar Keymark, Scheme Rules: regole e allegati aggiornati della certificazione.
• Solar Keymark, informazioni per le autorità: natura volontaria, proprietà e campo del marchio.
• Regolamento delegato UE 812/2013: dati tecnici dei dispositivi solari e dei pacchetti per acqua calda.
• US Department of Energy, Solar Water Heating Roadmap: tipologie piane, sottovuoto e applicazioni.
• ENEA, Laboratorio Solare Termico: prove, caratterizzazione e supporto alla certificazione.
• ENEA, vademecum Ecobonus: sezione vigente per i collettori solari termici.
• US Department of Energy, Solar Thermal Best Practices: costruzione e configurazioni dei collettori.

Guida informativa. Dimensionamento termico e idraulico, verifica strutturale, sicurezza, pratiche e posa devono essere definiti sul caso concreto da professionisti e imprese abilitate, applicando norme, manuali e regole vigenti.
