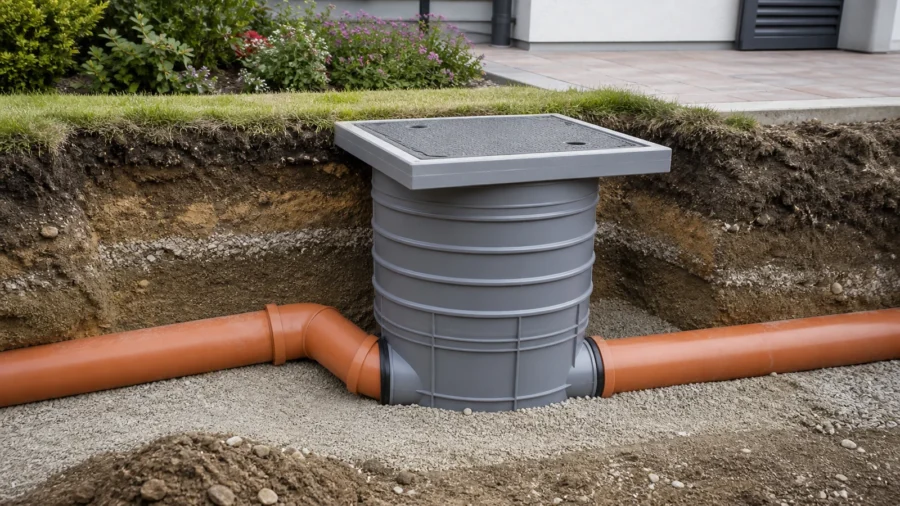

Il pozzetto di ispezione fognario rende raggiungibile la rete interrata nei punti in cui bisogna controllare, pulire o cambiare configurazione. Non è però una scatola vuota nella quale far terminare i tubi: fondo, canaletta, quote di scorrimento, innesti, rialzi e chiusino formano un unico nodo idraulico e strutturale.

Molti problemi nascono proprio qui. Un’uscita troppo alta crea ristagno, un ramo inserito controcorrente trattiene solidi, un chiusino non adatto ai carichi si muove o si rompe, una parete forata senza guarnizione lascia entrare terreno e falda. Il progetto corretto parte dal profilo della rete, non dalla misura esterna del primo pozzetto disponibile.

Che cos’è un pozzetto di ispezione e che cosa non è

Nel linguaggio di cantiere “pozzetto” può indicare manufatti molto diversi. Quello fognario consente di accedere dall’alto al percorso dei reflui con attrezzature di pulizia e controllo; nelle dimensioni e configurazioni previste può diventare un manufatto accessibile al personale, con requisiti molto più severi. Una caditoia raccoglie invece acqua dalla superficie, un pozzetto sifonato interrompe gli odori in applicazioni specifiche e un degrassatore o una fossa settica svolgono un trattamento.

Confondere queste funzioni produce dettagli sbagliati. Nella rete nera la continuità della canaletta deve accompagnare il flusso e limitare depositi. In una raccolta meteorica può essere utile una zona di sedimentazione, purché prevista e pulibile. Un fondo a vasca copiato da un pozzetto pluviale non è automaticamente adatto agli scarichi fecali.

Scorri orizzontalmente per leggere tutta la tabella.

Manufatto Funzione principale Dettaglio caratteristico Errore da evitare
Pozzetto o camera di ispezione fognaria Controllo, pulizia, raccordo e cambio di direzione della condotta Canaletta continua, banchine e accesso dall’alto Lasciare un fondo piatto nel quale ristagnano i reflui
Caditoia o bocca di lupo Raccogliere acqua dalla superficie Griglia, cestello o volume per sedimenti secondo il sistema Collegarla alle acque nere senza verificare reti e regolamento
Pozzetto pluviale Ricevere una discesa e consentire la pulizia della linea meteorica Innesto del pluviale, uscita e possibile raccolta dei detriti Usarlo come nodo universale per reflui domestici
Pozzetto sifonato Creare una chiusura idraulica dove il progetto la richiede Battente d’acqua controllabile e accesso alla pulizia Aggiungere sifoni in serie che ostacolano ventilazione e manutenzione
Vasca di trattamento Separare o trattare componenti prima dello scarico Volumi e comparti dimensionati, ventilazione e svuotamento Chiamarla pozzetto e ignorare autorizzazione e manutenzione
Advertisement - Pubblicità

Dove serve: cambio di direzione, pendenza, diametro e confluenze

Il pozzetto è utile nei punti in cui la rete deve rimanere manutenibile: cambi di direzione o pendenza, variazioni di diametro, confluenze, estremità di tratti pulibili e confine fra impianto privato e allacciamento. La posizione deve consentire l’arrivo delle attrezzature e non essere coperta in futuro da muri, scale, arredi fissi o macchinari.

Non esiste una distanza nazionale unica fra due pozzetti valida per ogni rete. Contano diametro, andamento, lunghezza, tipo di refluo, attrezzature disponibili e prescrizioni del gestore o del regolamento locale. Su un tratto rettilineo il progettista stabilisce l’intervallo che permette effettivamente lavaggio e videoispezione; aggiungere manufatti inutili crea altre guarnizioni e altri punti potenziali di infiltrazione.

Il punto di consegna verso la fognatura pubblica non può essere deciso dall’impresa durante lo scavo. Gestore e autorizzazione possono imporre ubicazione, quota, tipo di manufatto e responsabilità delle opere. Se la rete pubblica non è disponibile, il percorso cambia completamente e vanno verificati i sistemi trattati nella guida a fossa biologica e fossa Imhoff.

Pozzetto poco profondo, camera di ispezione e manufatto accessibile

Le UNI EN 13598-1 e 13598-2 distinguono, nel campo dei sistemi plastici interrati non in pressione, raccordi ausiliari e pozzetti poco profondi da camere di ispezione e manufatti accessibili al personale. La classificazione non dipende dal nome scelto nel preventivo. Diametro interno, profondità, apertura, mezzi di accesso e attività prevista determinano il tipo di prodotto e le verifiche.

Per una piccola rete residenziale è spesso preferibile un accesso sufficiente alle attrezzature senza prevedere l’ingresso di una persona. Aumentare indiscriminatamente profondità e dimensioni accresce scavo, carichi, rischio di galleggiamento e pericoli durante la manutenzione. Se l’ingresso umano è necessario, il manufatto deve essere progettato e gestito come spazio confinato, non come un normale pozzetto domestico.

Advertisement - Pubblicità

Materiali: plastica, calcestruzzo e costruzione in opera

I sistemi prefabbricati in PVC-U, PP o PE possono integrare base canalizzata, innesti con guarnizione, rialzi e adattatori. Sono leggeri e ripetibili, ma richiedono letto, rinfianco e compattazione corretti; il corpo non deve ricevere direttamente carichi che spettano al telaio e alla struttura di ripartizione. Compatibilità fra base, rialzo e chiusino va documentata.

Il calcestruzzo prefabbricato offre massa e moduli adatti anche a camere maggiori. Giunti fra elementi, passaggi dei tubi, banchine e canalette devono però essere realizzati e sigillati correttamente. Il peso facilita la stabilità ma richiede mezzi di sollevamento e un fondo capace di non cedere in modo differenziale.

Una camera gettata o murata in opera consente geometrie speciali, ma è più dipendente dall’esecuzione. Superfici ruvide, spigoli, malta attorno ai tubi e fondo senza sagoma possono trattenere materiali o fessurarsi. Il progetto deve definire struttura, impermeabilità, finitura idraulica e connessioni flessibili; “fatto su misura” non significa automaticamente migliore.

Scorri orizzontalmente per leggere tutta la tabella.

Soluzione Punti di forza Controlli di progetto e posa Quando richiede particolare cautela
Plastica prefabbricata Peso ridotto, base sagomata, giunti industriali e modularità Classe e campo d’uso, compatibilità, rinfianco, falda e disaccoppiamento dei carichi Terreni con acqua, traffico, forti profondità o compattazione difficile
Calcestruzzo prefabbricato Robustezza, massa e disponibilità di moduli Sollevamento, appoggio, giunti, passaggi tubi, canaletta e tenuta Cedimenti del sottofondo e connessioni rigide alla tubazione
Calcestruzzo gettato in opera Adattabilità a nodi complessi Armatura, riprese, impermeabilità, finitura delle banchine e maturazione Tempi stretti e geometrie non disegnate in dettaglio
Muratura rivestita Uso possibile in recuperi o geometrie particolari Struttura, rivestimento resistente, tenuta e raccordo flessibile ai tubi Falda, terreni aggressivi e rischio di infiltrazione dalle fughe

Il fondo corretto: canaletta e banchine, non una vasca casuale

Nella rete fognaria a gravità il fondo guida il flusso. La canaletta deve proseguire la sezione utile dei tubi, con superficie regolare e andamento coerente; le banchine laterali accompagnano l’acqua verso il canale e offrono un piano privo di avvallamenti. Un gradino, uno spigolo controcorrente o una cavità favoriscono deposito di carta e solidi.

Se confluiscono più rami, ciascuno deve entrare con una curva idraulicamente leggibile nella direzione dell’uscita. Due getti frontali o una derivazione a novanta gradi realizzata senza sagoma possono creare turbolenza e accumulo. Il ramo secondario non va semplicemente forato “dove c’è spazio”: quota, angolo e diametro derivano dal profilo e dalla portata.

Un salto di quota può richiedere una configurazione di caduta progettata, soprattutto quando la differenza è rilevante. Lasciare il tubo alto libero di scaricare sulla banchina genera spruzzi, aerosol e degrado; abbassare casualmente l’uscita crea invece un invaso permanente. La soluzione va disegnata in sezione.

Advertisement - Pubblicità

Quote di scorrimento: come si calcolano

La quota che governa la rete è quella di scorrimento, cioè il punto inferiore interno del tubo, non la sommità del chiusino e non il fondo dello scavo. Per ogni tratto servono quota iniziale, lunghezza reale e pendenza di progetto. La perdita geometrica è Δh = L × i, dove L è la lunghezza in metri e i la pendenza espressa come rapporto decimale.

Esempio: con quota di scorrimento iniziale arbitraria 100,00 m, lunghezza 8,00 m e pendenza di progetto dell’1%, la quota teorica finale è 99,92 m, perché 8,00 × 0,01 = 0,08 m. Il numero non prescrive la pendenza da usare: mostra come tradurre il profilo in quote controllabili. Diametro, portata, materiale, tolleranze, regolamenti e raccordo finale devono essere verificati dal tecnico.

Nel pozzetto l’uscita continua il profilo tenendo conto delle perdite locali e della geometria della canaletta. Alzare l’uscita rispetto all’ingresso crea ristagno; abbassarla molto senza dettaglio crea una caduta. Quote di tubo, base del manufatto, terreno finito e chiusino vanno riportate nello stesso elaborato con un unico riferimento altimetrico.

Scorri orizzontalmente per leggere tutta la tabella.

Quota o dato Che cosa rappresenta Controllo in cantiere
Terreno o pavimento finito Livello al quale deve arrivare telaio e chiusino Confronto con pendenze esterne e future finiture
Scorrimento in ingresso Punto inferiore interno del tubo a monte Livello laser o strumento topografico sul riferimento stabilito
Scorrimento in uscita Punto inferiore interno del tubo a valle Verifica della continuità e della pendenza successiva
Scorrimento dei rami Quota di ogni confluenza laterale Compatibilità con canaletta, diametri e direzione di flusso
Fondo strutturale e piano di posa Ingombro necessario sotto la canaletta Spessore della base e del letto senza confonderli con lo scorrimento
Profondità totale Distanza fra chiusino e zona idraulica Scelta dei rialzi, accessibilità, scavo e sicurezza

Collegare i tubi senza creare infiltrazioni o punti rigidi

Gli innesti prefabbricati usano bicchieri e guarnizioni compatibili con diametro e materiale. Le superfici devono essere pulite, il tubo tagliato in squadra e smussato come previsto; lubrificante e profondità di inserimento seguono le istruzioni del sistema. Forzare un tubo fuori asse carica la guarnizione e può spostare la base durante il rinfianco.

Su una parete in calcestruzzo il foro dovrebbe essere realizzato con posizione e diametro controllati, usando passanti, guarnizioni o raccordi previsti. Rompere la parete a colpi e riempire il vuoto con malta produce un collegamento rigido e difficile da rendere stagno. Un breve giunto flessibile può essere necessario per assorbire il diverso comportamento tra manufatto e condotta.

Cambi di materiale o diametro richiedono raccordi di transizione dichiarati, non anelli improvvisati. Anche un tubo apparentemente fermo si muove per assestamento, temperatura e compattazione; il nodo deve mantenere tenuta e allineamento durante la vita dell’opera.

Advertisement - Pubblicità

Chiusino e telaio: la classe dipende dal punto esatto di posa

La UNI EN 124 divide i dispositivi di coronamento e chiusura in classi legate alla zona di installazione. In termini generali, A 15 riguarda aree usate esclusivamente da pedoni e ciclisti; B 125 comprende marciapiedi, zone pedonali comparabili e aree di sosta per autovetture; C 250 interessa specifiche zone di canaletta presso il bordo stradale; D 400 è destinata alle carreggiate stradali e alle aree di sosta per tutti i veicoli. Le classi superiori coprono carichi eccezionali.

Non basta dire “carrabile”. Un vialetto sul quale passa l’auto, un parcheggio, il bordo di una strada e il centro della carreggiata non sono equivalenti. Progettista e gestore scelgono classe, materiale, apertura utile, bloccaggio e comportamento al rumore per la posizione reale. Un coperchio A 15 in un accesso veicolare non diventa idoneo perché appoggiato su più calcestruzzo.

Il telaio deve poggiare su una struttura capace di distribuire il carico senza schiacciare un rialzo plastico. Quota e inclinazione devono seguire la finitura esterna evitando conche che raccolgono acqua; al tempo stesso la chiusura non deve essere sepolta o resa irraggiungibile. Se serve tenuta agli odori o all’acqua, va richiesta e verificata come prestazione del sistema, non affidata a sigillanti occasionali.

Falda, tenuta e rischio di galleggiamento

Acqua di falda e terreno saturo possono entrare da giunti, fori e fessure aumentando inutilmente la portata in fognatura. Nel verso opposto, un pozzetto non stagno può disperdere reflui nel terreno. Materiale resistente non equivale a sistema stagno: si controllano base, rialzi, guarnizioni, passaggi e chiusura secondo condizioni e prova previste.

Un manufatto leggero vuoto può ricevere una spinta verso l’alto. La verifica considera livello di falda di progetto, volume spostato, peso, terreno soprastante e soluzione di ancoraggio compatibile con il produttore. Zavorrare in modo improvvisato il fondo può deformare la base o impedire il raccordo delle tubazioni.

Scavo, letto di posa, rinfianco e compattazione

Prima di scavare si individuano sottoservizi, stabilità dei fronti, accesso dei mezzi e gestione dell’acqua. Il piano di posa deve essere uniforme, alla quota corretta e capace di non cedere. Il manufatto viene messo in verticale e bloccato senza pietre puntuali sotto la base.

Il rinfianco si esegue con materiale e spessori prescritti, per strati equilibrati attorno al corpo. Compattare molto da un solo lato può spostare pozzetto e tubi; usare mezzi pesanti troppo vicino può deformare una parete plastica. Durante il riempimento si ricontrollano quote, verticalità e innesti.

Il comportamento dell’acqua meteorica intorno allo scavo non va ignorato. Se il terreno della casa presenta ristagni, la guida al drenaggio perimetrale e del terreno aiuta a distinguere acqua superficiale, falda e perdite: una trincea drenante non deve scaricare automaticamente nella rete nera.

Acque nere e meteoriche: pozzetti separati e leggibili

Le reti vanno separate quando previsto dal sistema pubblico e dal regolamento. Un pozzetto comune non è una scorciatoia innocua: può portare pioggia alla rete nera, reflui nella meteorica o riflussi verso le caditoie. Colore dei tubi, targhette, rilievo fotografico e disegno “come costruito” riducono errori futuri.

La rete meteorica deve essere dimensionata dalla superficie e dalla pioggia di progetto, non dal solo diametro del pluviale. La guida al dimensionamento di grondaie e pluviali sviluppa questo passaggio. Sedimenti e foglie richiedono punti pulibili, ma non devono essere spinti verso un collettore che non li può ricevere.

Collaudo prima del reinterro

La UNI EN 1610 disciplina costruzione e collaudo di connessioni di scarico e collettori. Piano di prova, metodo, tratto interessato e criteri di accettazione devono essere stabiliti per il sistema concreto. Controllare soltanto che “l’acqua scorra” non dimostra tenuta, quota, compattazione o assenza di deformazioni.

  1. Verificare materiali, marcature, guarnizioni e corrispondenza con il progetto.
  2. Misurare quote di chiusino, ingressi, uscita e rami sul medesimo riferimento.
  3. Controllare canaletta, banchine, direzione delle confluenze e assenza di gradini.
  4. Ispezionare giunti e passaggi prima che vengano coperti.
  5. Eseguire la prova prevista e registrarne condizioni e risultato.
  6. Documentare letto, rinfianco e strati di compattazione.
  7. Verificare telaio, ripartizione dei carichi, apertura e chiusura del coperchio.
  8. Produrre fotografie quotate e planimetria finale con distanze da riferimenti permanenti.

La videoispezione finale può mostrare disallineamenti, ostacoli e continuità del percorso, ma non sostituisce tutte le prove. Va eseguita con condotta pulita e identificazione dei tratti; un filmato senza posizione e verso di avanzamento è poco utile per la manutenzione.

Manutenzione e diagnosi dei difetti

Il pozzetto va mantenuto accessibile e riconoscibile. La frequenza di controllo dipende da uso, rete e storia dei problemi; sono opportuni controlli dopo lavori, cedimenti o intasamenti ricorrenti. Aprire il chiusino non significa dover entrare: nella maggior parte dei casi osservazione, sonde, aste, getto e telecamera lavorano dall’esterno.

Scorri orizzontalmente per leggere tutta la tabella.

Segnale Cause da verificare Controllo utile Intervento da non improvvisare
Deposito sempre nello stesso punto Gradino, ramo controcorrente, pendenza insufficiente o deformazione Pulizia seguita da videoispezione e rilievo quote Alzare o abbassare un tubo senza rifare il profilo
Terreno o sabbia nel fondo Giunto aperto, parete lesionata o ingresso di falda Esame dei passaggi e prova di tenuta Limitarsi a svuotare senza chiudere la via d’ingresso
Cattivi odori dal coperchio Chiusura non idonea, ventilazione della rete, ristagno o sifone asciutto altrove Controllo del sistema completo, inclusa la rete a monte Sigillare definitivamente l’unico accesso manutentivo
Chiusino che oscilla o rumoreggia Telaio non appoggiato, classe o posa errata, cedimento del contorno Verifica di telaio, sede e zona di traffico Inserire spessori casuali sotto il coperchio
Riflusso durante piogge o picchi Rete mista, ostruzione, quota sfavorevole o sovraccarico a valle Livelli, tracciato e condizioni del collettore Montare una valvola senza studiare gli scarichi che restano a monte
Crepe o rialzo spostato Carichi, compattazione, cedimento, galleggiamento o urto Rilievo strutturale e verifica dei collegamenti Richiudere lo scavo prima di capire la causa

Se il problema nasce dagli scarichi condominiali a monte, la guida sulla colonna di scarico condominiale aiuta a distinguere tratto comune, responsabilità e spese. Il pozzetto localizza il sintomo, ma non stabilisce automaticamente dove sia il difetto.

Sicurezza: un pozzetto non è un luogo nel quale affacciarsi o entrare senza procedura

Le fognature possono contenere atmosfera povera di ossigeno, gas tossici o infiammabili e agenti biologici. Il pericolo non si riconosce dall’odore: alcuni gas non sono percepibili e altri possono rendere rapidamente incapaci. Non si entra e non si cala la testa nel vano per “sentire meglio”.

Il D.Lgs. 81/2008 e il D.P.R. 177/2011 regolano i lavori negli ambienti sospetti di inquinamento o confinati. Quando l’attività comporta accesso, servono valutazione, imprese e persone qualificate, isolamento della rete, controllo dell’atmosfera, ventilazione, comunicazione e recupero. Un familiare o collega non deve mai scendere per soccorrere senza protezione: molti incidenti coinvolgono proprio i soccorritori improvvisati.

Documenti da chiedere e dati da mettere nel preventivo

  • Planimetria e profilo con riferimento altimetrico, versi di flusso, diametri e materiali.
  • Tipo di pozzetto, campo d’impiego, profondità e configurazione della base.
  • Quote di scorrimento di ogni ingresso e dell’uscita, non soltanto quota del chiusino.
  • Raccordi, guarnizioni, passaggi di parete e transizioni fra materiali.
  • Letto, rinfianco, compattazione e provvedimenti per falda o terreni deboli.
  • Chiusino, classe EN 124, apertura, bloccaggio e struttura di ripartizione dei carichi.
  • Metodo di prova, videoispezione e documentazione di fine lavori.
  • Scavo, sicurezza, smaltimenti, ripristini, mezzi e pratiche comprese nel prezzo.

Il confronto economico deve avvenire sul nodo completo. Un pozzetto economico che richiede prolunghe, soletta, raccordi speciali e ripristino aggiuntivo può costare più di un sistema coordinato. Separare fornitura, posa, scavo e prove evita che le esclusioni emergano soltanto a cantiere aperto.

Errori frequenti

  • Scegliere il pozzetto dalla sola larghezza esterna senza profilo della rete.
  • Confondere fondo del manufatto e quota di scorrimento del tubo.
  • Creare una vasca stagnante sulla linea delle acque nere.
  • Inserire rami laterali ad angolo e quota casuali.
  • Rompere il calcestruzzo e riempire lo spazio attorno al tubo con sola malta.
  • Appoggiare un chiusino carrabile direttamente su un rialzo plastico non predisposto.
  • Usare la stessa camera per acque nere e meteoriche senza autorizzazione.
  • Compattare da un solo lato spostando base e tubi.
  • Reinterrare prima di misure, fotografie e prove.
  • Entrare nel pozzetto o tentare un soccorso senza procedura per spazi confinati.

Domande frequenti

Dove va messo un pozzetto di ispezione?

Nei nodi che devono restare controllabili: cambi di direzione o pendenza, confluenze, variazioni di diametro, tratti da pulire e punti di consegna, secondo progetto e regole locali.

Ogni quanti metri serve un pozzetto?

Non esiste una distanza unica valida per tutte le reti. Lunghezza, diametro, tracciato, refluo, mezzi di pulizia e prescrizioni del gestore determinano l’intervallo.

Qual è la differenza tra quota del tubo e quota del pozzetto?

La quota di scorrimento è il punto inferiore interno del tubo; terreno finito, chiusino e fondo strutturale sono livelli diversi da riportare nello stesso profilo.

L’uscita deve essere più bassa dell’ingresso?

Deve proseguire il profilo idraulico e la canaletta tenendo conto delle perdite locali. Non va alzata creando ristagno né abbassata arbitrariamente creando una caduta.

Meglio un pozzetto in plastica o in cemento?

Dipende da profondità, diametri, terreno, falda, carichi e posa. Entrambi funzionano se il sistema è idoneo e letto, connessioni, rinfianco e chiusino sono progettati.

Un pozzetto fognario deve avere un fondo di raccolta?

Nella linea nera normalmente serve una canaletta continua che limiti i depositi. Un volume per sedimenti appartiene ad applicazioni specifiche, spesso meteoriche, e va progettato e pulito.

Che chiusino serve nel vialetto dell’auto?

La classe dipende dalla zona reale di traffico e dalla UNI EN 124. La semplice dicitura “carrabile” non basta: telaio e struttura di appoggio fanno parte della verifica.

Si può collegare il pluviale al pozzetto delle acque nere?

Non senza verificare rete pubblica, regolamento e autorizzazione. Nei sistemi separati acque nere e meteoriche devono restare distinte.

Come si prova la tenuta?

Si applica il metodo previsto dal progetto e dalla UNI EN 1610 al tratto e ai componenti interessati, registrando condizioni e risultato prima del reinterro.

Si può entrare in un pozzetto per pulirlo?

Non come attività ordinaria. Si lavora dall’esterno quando possibile; ogni accesso umano richiede la disciplina, le competenze e le misure previste per gli ambienti confinati.
