Irrigazione a goccia: componenti, portate, posa e regolazione

Un impianto di irrigazione a goccia funziona bene quando porta una quantità misurabile d’acqua nella zona esplorata dalle radici, con differenze contenute fra il primo e l’ultimo erogatore. Collegare un tubo nero al rubinetto e forarlo vicino alle piante non basta: senza filtro, regolazione, calcolo della portata e terminali di lavaggio, alcune uscite possono erogare troppo, altre quasi nulla e le più lontane ostruirsi senza che il difetto sia subito visibile.

Il progetto deve coordinare fonte, qualità dell’acqua, pressione dinamica, gocciolatori, terreno, pendenza e fabbisogni delle colture. Questa guida mostra come scegliere fra ala gocciolante e punti singoli, calcolare una zona, disporre le linee, impostare i tempi e leggere i sintomi. Per il dimensionamento dell’intero giardino, compresi irrigatori, elettrovalvole e dorsali, resta il riferimento la guida su come progettare un impianto di irrigazione per portata, pressione e settori.

Irrigazione a goccia e microirrigazione: cosa cambia

La microirrigazione è la famiglia di sistemi a bassa portata che applicano acqua in modo localizzato. Comprende gocciolatori in linea, gocciolatori puntuali, erogatori a più uscite e microspruzzatori. L’irrigazione a goccia ne è la forma nella quale l’acqua esce lentamente da punti definiti, sopra o sotto la superficie.

È particolarmente adatta a orti in fila, siepi, aiuole, arbusti, piccoli frutteti e vasi. Non è automaticamente la soluzione migliore per ogni prato: una griglia interrata può irrigarlo, ma richiede progettazione, valvole aria-vuoto, filtrazione, lavaggio e una posa molto più controllata di una semplice ala appoggiata al terreno.

La goccia riduce bagnatura di pavimenti e foglie e limita ruscellamento ed evaporazione rispetto a uno spruzzo mal gestito. Non elimina però lo spreco: un settore lasciato aperto troppo a lungo può superare il fabbisogno senza mostrare una pozza evidente. Efficienza del metodo e correttezza della programmazione sono due cose diverse.

Ala gocciolante, tubo cieco o manichetta

“Autocompensante” significa che l’erogatore mantiene una portata relativamente costante entro il campo di pressione dichiarato dal fabbricante. Aiuta su linee lunghe, quote variabili e settori estesi, ma non crea pressione e non annulla le perdite della rete. “Antidrenaggio” o CNL indica invece che l’uscita chiude sotto una soglia dichiarata, riducendo lo svuotamento dei punti bassi dopo l’arresto. Le due funzioni possono coesistere, ma non sono sinonimi.

Un tubo poroso che trasuda lungo tutta la parete non si comporta come un’ala conforme alla UNI EN ISO 9261. La norma, in vigore, riguarda requisiti meccanici e funzionali, prove e informazioni che il produttore deve fornire per gocciolatori e tubi con unità di emissione. La scelta va quindi fatta su scheda tecnica, non solo su diametro apparente o colore.

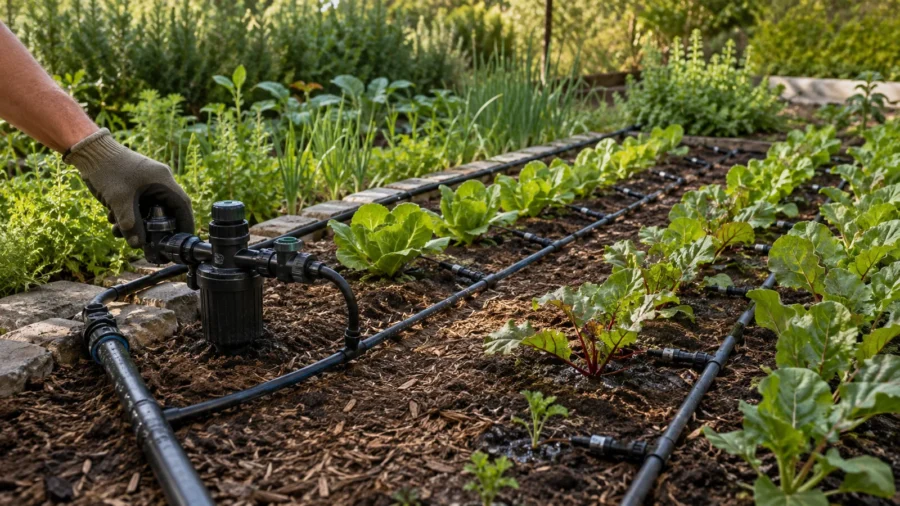

Lo schema corretto dei componenti

La sequenza funzionale tipica è: fonte → intercettazione → protezione dal riflusso → valvola di zona → filtro → regolatore di pressione → collettore o testata → laterali gocciolanti → terminali di lavaggio. Posizione esatta e ordine di alcuni componenti dipendono dal sistema e dalle istruzioni; ciò che non deve mancare è la possibilità di isolare, filtrare, misurare, regolare e lavare la zona.

Il filtro trattiene particelle compatibili con il grado richiesto dall’erogatore. Un numero “mesh” non va convertito alla cieca in micron perché dipende dalla geometria della rete filtrante; si usa la specifica del produttore. Con acqua superficiale, pozzo ricco di sabbia, ferro o materiale organico può servire pretrattamento, separazione o filtrazione diversa dal semplice filtro a rete.

Il regolatore limita la pressione a valle nel proprio campo di portata. Se una zona è troppo piccola rispetto alla portata minima del dispositivo, oppure la pressione a monte non è sufficiente, il valore nominale non viene garantito. Per questo si misura la pressione durante il funzionamento, a valle di filtro e regolatore, non soltanto a rubinetto chiuso.

I terminali non sono tappi definitivi. Devono poter essere aperti o azionati per espellere sedimenti; in una rete a griglia un collettore di scarico può riunire le estremità. Manometro, presa di prova e contatore di zona rendono visibili problemi che altrimenti si scoprono solo dalle piante.

Come calcolare la portata della zona

La portata si ricava dagli erogatori realmente contemporanei. Per punti singoli:

Q_zona = N × q

dove N è il numero di gocciolatori e q la portata nominale di ciascuno nella pressione prevista. Se 80 erogatori dichiarano 2 l/h, la zona richiede nominalmente 160 l/h, cioè circa 2,67 l/min. A questo si aggiungono le portate di eventuali altri erogatori compatibili, senza confondere il consumo orario con i litri necessari in un singolo ciclo.

Per un’ala integrata si stima prima il numero di uscite. Su più laterali:

N ≈ somma delle lunghezze gocciolanti / passo fra gli emettitori

Una zona con dieci linee da 20 m, passo 0,33 m, contiene circa 606 uscite. Con 1,6 l/h per uscita, la richiesta nominale è circa 970 l/h, pari a 16,2 l/min. Il valore serve a dimensionare valvola, filtro, regolatore, dorsale e testata. Il numero esatto va verificato sulla configurazione reale e sulle indicazioni del produttore.

La fonte deve fornire quella portata mantenendo la pressione necessaria dopo le perdite. La prova a secchio misura soltanto una portata a scarico libero; un progetto affidabile associa portata e pressione dinamica. In presenza di pompa si usa la curva portata-prevalenza al livello reale della sorgente.

Dislivello e perdita di pressione

Ogni metro di salita sottrae circa 0,098 bar di pressione statica; ogni metro di discesa la aggiunge. Una differenza di quota di 5 m vale quindi quasi 0,5 bar, prima delle perdite in tubi, raccordi, filtro e valvola. Le linee non autocompensanti cambiano portata al variare della pressione: su una pendenza importante si separano le quote, si alimenta in modo diverso o si sceglie un prodotto idoneo.

Il diametro si decide con un calcolo delle perdite sul diametro interno e sulla portata del tratto. Non esiste la regola “16 mm va bene sempre”: può essere una laterale adatta a un piccolo settore, ma non necessariamente una dorsale che alimenta molte linee. Anche la lunghezza massima dell’ala dipende da passo, portata, pressione, pendenza e tolleranza di uniformità dichiarati nella tabella del modello.

Quanta acqua distribuisce: da litri all’ora a millimetri

In un impianto a griglia con spaziatura regolare si può stimare l’intensità media applicata:

I = q / (S_e × S_l)

dove I è in mm/h, q è la portata del singolo emettitore in l/h, S_e il passo fra emettitori in metri e S_l la distanza fra le linee in metri. Poiché un litro su un metro quadrato equivale a un millimetro, un erogatore da 1,6 l/h disposto su griglia 0,33 × 0,40 m corrisponde a circa 12,1 mm/h medi. Non significa che l’acqua si distribuisca subito in modo uniforme: il bulbo bagnato dipende dal terreno e dal tempo.

Su sabbia l’acqua tende a scendere più rapidamente e il bulbo resta stretto; su suoli fini si espande maggiormente in orizzontale, ma un’applicazione troppo rapida può generare ristagno o ruscellamento. Struttura, compattazione, sostanza organica, pendenza e pacciamatura cambiano il comportamento. Prima di fissare passo e durata conviene fare una prova, scavare con cautela dopo il ciclo e osservare profondità e larghezza effettive della zona umida.

Passo e disposizione per orto, siepe, alberi e vasi

Il gocciolatore non va considerato un chiodo da mettere accanto al fusto. Le radici attive si spostano e una sola colonna umida può sostenere male una pianta cresciuta. Per alberi e arbusti si amplia progressivamente l’area bagnata, senza bagnare costantemente il colletto.

Una serpentina sembra semplice ma accumula perdita di carico lungo tutto il percorso. In aree regolari sono spesso più controllabili una testata, laterali parallele e un collettore terminale di scarico. L’alimentazione centrale può accorciare il percorso idraulico rispetto a quella da un’estremità, purché sia prevista nella tabella di progetto.

Posa in superficie, sotto pacciamatura o interrata

In superficie l’ala è ispezionabile e facile da modificare. Va fissata senza strozzature, protetta da attrezzi, animali e calpestio e tenuta lontana da bordi taglienti. Sotto una pacciamatura permeabile resta meno esposta al sole, ma deve essere localizzabile e accessibile ai punti di unione; non si coprono perdite non collaudate.

La posa interrata richiede un prodotto dichiarato per l’uso, profondità uniforme, dispositivi per ingresso e uscita dell’aria, protezione dall’aspirazione di particelle attraverso gli emettitori e strategia contro l’intrusione radicale prevista dal fabbricante. Se l’impianto si svuota dai punti bassi o crea depressione allo spegnimento, può richiamare terreno. La valvola aria-vuoto va collocata nei punti alti indicati dal progetto, non sostituita da un foro casuale.

Prima di chiudere scavi o pacciamatura si lavano dorsale e testata senza collegare le ali, poi si collegano le linee, si aprono i terminali e si lava di nuovo. Solo dopo si pressurizza, si controllano raccordi e portate e si fissa il tracciato. La planimetria finale deve riportare valvole, giunti, estremità e attraversamenti.

Regolare pressione e uniformità

La taratura si esegue con la zona attiva. Si registra pressione a monte e a valle dei componenti e, dove possibile, all’inizio e alla fine della laterale più sfavorita. Si raccolgono per un tempo noto i volumi di alcuni gocciolatori rappresentativi: vicino, lontano, in alto e in basso. Un recipiente graduato e un cronometro permettono di trasformare il volume in l/h.

La media non basta. Se alcuni punti sono molto bassi, le piante corrispondenti ricevono meno acqua anche quando il totale della zona sembra corretto. Prima di allungare il ciclo si cercano filtro sporco, pressione errata, laterale troppo lunga, tubo piegato, gocciolatore ostruito, perdita o dislivello non gestito.

La scheda tecnica governa il controllo: campo di pressione, variazione ammessa, curve portata-pressione, lunghezze massime e filtrazione sono proprie del prodotto. L’EPA, nel riferimento WaterSense per le abitazioni, indica come controllo che la pressione di zona sia entro ±10% della pressione raccomandata dal fabbricante; non è un’autorizzazione a ignorare il campo specifico o la normativa locale.

Come impostare i tempi senza usare una tabella universale

Per una pianta servita da punti singoli il tempo iniziale si può stimare così:

t = V / (n × q)

dove t è il tempo in ore, V i litri da applicare alla pianta nel ciclo, n il numero di gocciolatori dedicati e q la loro portata reale in l/h. Se occorrono 8 litri e lavorano due uscite da 2 l/h, il tempo teorico è 2 ore. Il volume necessario non si inventa dalla specie soltanto: dipende da clima, fase di crescita, suolo, esposizione, pioggia efficace e volume radicale.

Per una griglia si parte dai millimetri da reintegrare e dall’intensità calcolata. Un obiettivo di 6 mm con applicazione media 12 mm/h richiede teoricamente 30 minuti. Si corregge poi con osservazione del terreno e uniformità reale. Su argilla o pendenza può essere utile dividere il tempo in cicli con pause; nei vasi, che hanno poco substrato, possono servire cicli più frequenti e brevi.

La centralina non deve irrigare per abitudine tutti i giorni. Si aggiorna con stagione e pioggia, si controlla l’umidità nella profondità radicale e si evita il solo giudizio sulla superficie. Un sensore o un comando meteo aiuta se installato e programmato correttamente, ma non corregge gocciolatori sbagliati o una zona che riunisce piante incompatibili.

Cisterna, serbatoio a caduta e pompa

Una cisterna può alimentare la goccia, ma l’acqua raccolta richiede filtrazione coerente, gestione dei sedimenti e separazione sicura dalla rete potabile. La guida al recupero dell’acqua piovana approfondisce raccolta, dimensionamento, usi e manutenzione.

Un serbatoio rialzato produce circa 0,098 bar per ogni metro di dislivello fra pelo libero e punto di utilizzo, dai quali vanno sottratte le perdite. Due metri forniscono meno di 0,2 bar statici: molti kit o gocciolatori progettati per reti in pressione potrebbero non aprirsi o non essere uniformi. Serve un prodotto dichiarato per bassa pressione oppure una pompa scelta sul punto di lavoro, non una valvola quasi chiusa usata come regolatore.

Pompa, pressostato e vaso devono tollerare la bassa portata delle zone piccole. Avviamenti continui indicano spesso una zona troppo ridotta, accumulo inadeguato o perdita. Per settori molto piccoli può servire un serbatoio di disaccoppiamento o una soluzione di pompaggio specifica valutata dal tecnico.

Acqua potabile, riflusso e fertirrigazione

Un impianto collegato alla rete potabile deve impedire il ritorno di acqua dal terreno o dalla linea irrigua. Il dispositivo di protezione si sceglie in base al rischio e alla configurazione secondo regole applicabili, indicazioni del gestore e UNI EN 1717; una valvola di non ritorno generica non è automaticamente sufficiente per ogni caso.

Con acqua piovana o non potabile le reti devono restare separate e identificabili. L’aggiunta di fertilizzanti o altri prodotti aumenta il rischio: dosatore, serbatoio, dispositivi antiriflusso, materiali compatibili e procedura devono essere progettati. Non si collega un aspiratore artigianale al rubinetto domestico.

Se centralina, elettrovalvole o pompa richiedono alimentazione elettrica, installazione e protezioni devono essere idonee all’esterno e all’ambiente umido. Nel condominio vanno inoltre chiariti punto di presa, consumi, passaggi sulle parti comuni e manutenzione; la guida sul giardino condominiale inquadra uso, spese e responsabilità.

Lavaggio e manutenzione

All’avvio stagionale si ispezionano fonte, filtro, regolatore, valvole, raccordi e terminali. Si apre lo scarico finché l’acqua esce pulita, seguendo portata e durata del fabbricante. Il filtro si pulisce quando la differenza di pressione o l’ispezione lo richiede; rimontarlo al contrario o danneggiare la rete filtrante vanifica la protezione.

Durante la stagione si osservano vegetazione e superficie, ma si misurano anche alcune uscite. Una macchia molto verde può indicare perdita; una pianta appassita può dipendere da gocciolatore ostruito, radici danneggiate o malattia. Nei climi con gelo si esegue lo svuotamento previsto, evitando aria compressa a pressione incompatibile con ali e raccordi.

Acidi, cloro e trattamenti contro precipitati o biofilm non sono rimedi domestici universali. Richiedono analisi dell’acqua, materiali compatibili, concentrazione e procedura professionale. Se il problema nasce da sabbia, ferro, alghe o batteri, sostituire ripetutamente i gocciolatori senza correggere la fonte lo farà tornare.

Diagnosi dei guasti

Una zona che crea ristagno vicino alla casa non va corretta soltanto riducendo i minuti: occorre verificare pendenza, perdite e smaltimento. Per i problemi più ampi è utile la guida al drenaggio del terreno intorno all’abitazione.

Come confrontare kit e preventivi

Il costo non va confrontato soltanto per metro di tubo. Due offerte con la stessa lunghezza possono differire per numero di zone, qualità dell’acqua gestita, compensazione, accessibilità dei terminali, protezione dal riflusso e collaudo. Il prezzo più basso può trasferire il costo alla manutenzione se filtro e scarichi sono sottodimensionati o assenti.

Checklist prima dell’acquisto

1. Disegnare aree, file, piante, quote e distanze reali.
2. Separare piante con fabbisogni, esposizioni e terreni incompatibili.
3. Misurare portata e pressione dinamica della fonte.
4. Valutare particelle, sabbia, ferro, sostanza organica e provenienza dell’acqua.
5. Scegliere erogatore, portata, passo e campo di pressione da scheda.
6. Calcolare numero di uscite e portata contemporanea di ogni zona.
7. Verificare perdite, dislivello e laterale più sfavorita.
8. Prevedere filtro, regolatore, intercettazione, antiriflusso e lavaggio.
9. Definire posa superficiale, coperta o interrata e protezione dai danni.
10. Collaudare pressioni e portate prima di coprire le linee.
11. Consegnare planimetria, schede, programma iniziale e piano di manutenzione.

Domande frequenti sull’irrigazione a goccia

Che pressione serve per l’irrigazione a goccia?

Non esiste un valore universale. Serve il campo dichiarato per ala o gocciolatore, verificato con la zona attiva dopo filtro e regolatore.

Quanti gocciolatori si possono mettere su una linea?

Dipende da portata unitaria, passo, lunghezza, diametro interno, pressione e pendenza. Si usa la tabella del modello e si verifica la linea più sfavorita.

Il tubo da 16 mm va bene come dorsale?

Non sempre. Il diametro nominale non dimostra che possa trasportare la portata di tutte le laterali con perdite accettabili.

Meglio ala gocciolante o gocciolatori singoli?

L’ala è pratica per file e superfici regolari; i punti singoli assegnano acqua a piante distanziate. La scelta dipende dalla distribuzione delle radici e non dal solo costo.

Cosa significa gocciolatore autocompensante?

Mantiene una portata relativamente costante entro un campo di pressione dichiarato. Non sostituisce regolatore, calcolo delle perdite o limiti di lunghezza.

Serve il filtro con acqua potabile?

Sì, se lo richiede il sistema: piccole particelle possono ostruire i passaggi. Il grado di filtrazione deriva dalla scheda dell’erogatore.

Come si calcola il tempo di irrigazione?

Si divide il volume da fornire per la portata reale totale assegnata alla pianta, oppure i millimetri da reintegrare per l’intensità media della griglia, poi si corregge con prove sul terreno.

Si può collegare l’ala a un serbatoio a caduta?

Solo se il dislivello e le perdite garantiscono il campo del prodotto. Pochi metri di altezza generano una pressione molto bassa, inadatta a molti componenti comuni.

L’ala può essere interrata?

Sì, se dichiarata per l’uso e progettata con profondità, aria-vuoto, anti-sifone, lavaggio e gestione delle radici. Non basta seppellire un tubo da superficie.

Perché gli ultimi gocciolatori erogano meno?

Le cause frequenti sono perdita di carico, laterale troppo lunga, portata eccessiva, dislivello, piega o sedimenti. Va misurata la linea, non soltanto aumentato il tempo.

Ogni quanto va lavata la linea?

La frequenza dipende da qualità dell’acqua, filtrazione e istruzioni del sistema. Si prevede comunque il lavaggio all’avvio, dopo lavori e quando misure o sedimenti lo richiedono.

Irrigazione a goccia significa sempre risparmio?

No. Può ridurre evaporazione e ruscellamento, ma sovrairrigazione, perdite, zone sbagliate e tempi non aggiornati possono sprecare acqua senza essere evidenti.

Fonti normative e tecniche

• UNI, UNI EN ISO 9261:2010: requisiti, prove e dati del fabbricante per gocciolatori e tubi irrigatori.
• UNI, UNI EN 1717:2026: protezione contro l’inquinamento dell’acqua potabile e dispositivi contro il riflusso.
• Gazzetta Ufficiale, D.Lgs 18/2023: qualità e tutela delle acque destinate al consumo umano.
• EPA WaterSense, Microirrigation: principi, impieghi, progettazione e manutenzione dei sistemi a bassa portata.
• EPA WaterSense, scheda tecnica Microirrigation: filtro, regolatore, terminali di lavaggio e verifica della pressione.
• USDA NRCS, Irrigation Guide, capitolo 6: progettazione, filtrazione, qualità dell’acqua e bulbo bagnato.
• FAO, Drip Irrigation: principi di funzionamento, componenti e applicazione localizzata.
• Rain Bird, Landscape Irrigation Design Manual: relazione fra portata, pressione, perdite e dimensionamento della rete.
• Rain Bird, Dripline Design, Installation and Maintenance Guide: esempio di specifiche di prodotto per testate, laterali, scarichi e posa.

Guida tecnica informativa. Pressioni, lunghezze, filtrazione, disposizione e trattamenti dipendono dalla qualità dell’acqua, dal progetto e dal prodotto scelto. Per collegamenti alla rete potabile, impianti interrati, fertirrigazione, pompe o parti elettriche rivolgersi a tecnici e installatori competenti e applicare regole locali e istruzioni vigenti.
