Dimensionamento di grondaie e pluviali: superficie, portata e diametri

Il dimensionamento di grondaie e pluviali serve a trasformare la pioggia che cade sulla copertura in una portata di progetto e a verificare che ogni elemento riesca a smaltirla. Non basta associare i metri quadrati del tetto a un diametro commerciale: bisogna capire quale superficie alimenta ciascun tratto, quale intensità di pioggia usare e dove si trova il punto più debole fra canale, bocchettone, pluviale e rete a valle.

Due case con la stessa area possono richiedere soluzioni diverse. Una ha due falde rettilinee e quattro discese; l’altra concentra tutto in una conversa interna con un solo scarico. Nel primo caso un eventuale trabocco può essere visibile all’esterno, nel secondo può entrare nell’edificio. Geometria e conseguenze del guasto contano quanto la superficie.

Questa guida spiega il percorso di calcolo con formule, unità ed esempi, ma non sostituisce il progetto. Il valore della pioggia, i coefficienti, le capacità dei prodotti e i margini devono provenire dalle norme applicabili, dai dati locali e dalla documentazione del sistema effettivamente scelto.

Quali norme regolano il calcolo

La UNI EN 12056-3:2001, indicata da UNI come in vigore, descrive il metodo per verificare l’adeguatezza idraulica dei drenaggi di copertura a gravità e stabilisce requisiti prestazionali per quelli sifonici. La UNI 10724:2004, anch’essa in vigore, tratta progettazione, esecuzione, prodotti, manutenzione e collaudo dei sistemi di scarico delle acque meteoriche dalle coperture.

Le norme vanno lette insieme a regolamenti locali, prescrizioni del gestore, progetto della rete meteorica e schede del produttore. Una tabella commerciale vale per una geometria precisa: se cambiano profilo, pendenza, tipo o posizione dell’uscita, il risultato può cambiare.

I dati necessari prima di calcolare

Servono inoltre materiale, rugosità e sistema di giunzione, ostacoli, alberi vicini, rischio di neve e ghiaccio, accessibilità per la pulizia e percorso di eventuali troppo pieni. In un edificio esistente il rilievo comprende deformazioni, contropendenze, riduzioni nascoste e collegamenti effettuati nel tempo.

Superficie del tetto: reale, in pianta ed efficace

La superficie delle tegole misurata lungo la falda è maggiore della proiezione orizzontale, ma non per questo va sempre inserita integralmente nella formula. La pioggia verticale che cade su un tetto inclinato intercetta, in prima approssimazione, la sua proiezione in pianta. Le regole dell’area efficace possono però considerare inclinazione, vento e pareti verticali che scaricano sulla copertura.

Per un fabbricato rettangolare di 12 × 10 metri, la proiezione totale è 120 m². Se un tetto a due falde è simmetrico e ogni falda scarica su un lato distinto, il bacino preliminare di ciascuna gronda è 60 m². Non si usa la somma delle superfici inclinate delle tegole e non si attribuiscono 120 m² a entrambe le gronde.

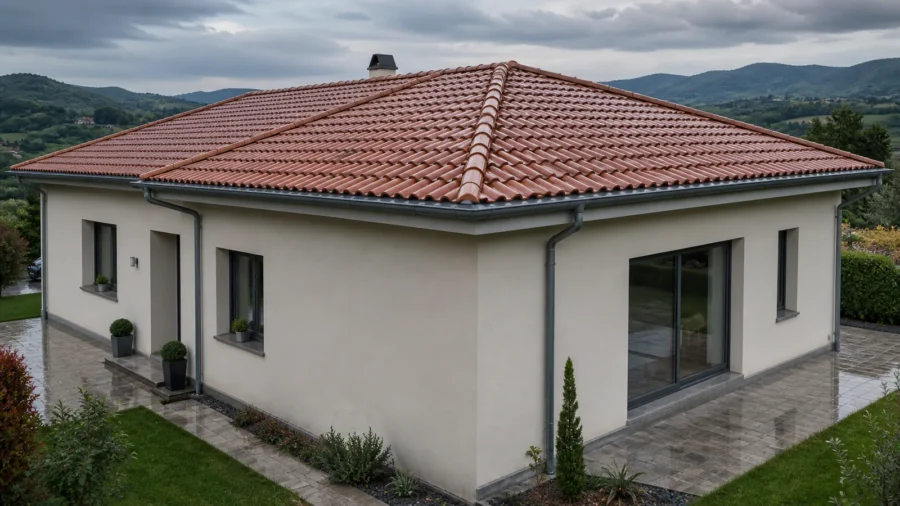

Un tetto a padiglione richiede una suddivisione geometrica: ogni falda alimenta il proprio bordo, mentre compluvi e piccoli displuvi possono spostare l’acqua verso un angolo. Abbaini, pensiline superiori, pareti esposte e tetti sovrapposti possono aggiungere contributi. Il disegno dei bacini viene prima della scelta dei diametri.

Come si dividono i bacini fra gli scarichi

Si traccia il percorso dell’acqua dalle linee alte verso gronde, converse e imbuti. Ogni area viene assegnata all’uscita che può realmente raggiungere. Se una gronda ha un bocchettone centrale, le due metà del canale convergono verso lo stesso punto; se lo scarico è a un’estremità, l’intera portata percorre l’ultimo tratto.

Dividere semplicemente 200 m² per due pluviali è corretto solo se geometria e quote distribuiscono davvero 100 m² a ciascuno. Un bocchettone posto più in basso, una contropendenza o un angolo possono concentrare quasi tutta la portata su una sola discesa.

Il calcolo procede per tratti. La portata cresce lungo il canale man mano che riceve acqua; il segmento immediatamente prima dell’uscita è spesso il più caricato. Anche la posizione del bocchettone influenza la capacità dichiarata dal produttore.

Intensità di pioggia: da mm/h a l/s per metro quadrato

L’intensità di progetto non coincide con la pioggia media annuale. Rappresenta un evento intenso scelto per una certa durata e probabilità di superamento. Dati e curve di possibilità pluviometrica variano sul territorio e vengono elaborati da autorità di bacino, Regioni e servizi idrologici; l’ISPRA documenta l’analisi statistica degli estremi di precipitazione e mostra perché non esiste un unico valore valido ovunque.

La conversione è semplice perché 1 mm di pioggia su 1 m² equivale a 1 litro:

r = P / 3.600

dove r è l’intensità in l/s·m² e P è l’intensità in mm/h. Per esempio, 144 mm/h corrispondono a 0,04 l/s·m². Il valore è utile per capire le unità e compare come riferimento in documentazione tecnica, ma non va assunto automaticamente per qualsiasi Comune e qualsiasi rischio.

La durata dell’evento conta: rovesci molto brevi possono avere intensità elevate. Per progetti delicati si usano serie aggiornate e criteri definiti dal tecnico, non una percentuale arbitraria aggiunta “per il cambiamento climatico”.

La formula della portata meteorica

La relazione di base è:

Q = r × A × C

• Q: portata meteorica in litri al secondo;
• r: intensità di pioggia in l/s·m²;
• A: area efficace del bacino in m²;
• C: coefficiente di deflusso, adimensionale.

Per una copertura ordinaria impermeabile, la documentazione tecnica assume spesso C = 1 salvo diversa prescrizione nazionale o locale. Per tetti verdi, superfici con ritenzione o sistemi speciali il coefficiente e il comportamento nel tempo devono essere documentati: ridurre C senza verificare saturazione, manutenzione e troppo pieno può sottodimensionare lo scarico.

Quando è applicabile un coefficiente di rischio, la portata di progetto diventa:

Q_d = r × A × C × f

dove f rappresenta le conseguenze di un’insufficienza. La sua scelta non è un margine commerciale libero: segue norma, tipo di sistema e valutazione del progetto.

Coefficiente di rischio e troppo pieno

Il manuale tecnico Geberit 2025, richiamando la UNI EN 12056-3, riporta per i sistemi convenzionali valori crescenti in funzione delle conseguenze del trabocco. La tabella seguente serve a comprenderne la logica; l’applicabilità va confermata sul progetto reale.

Il troppo pieno è un percorso indipendente o chiaramente visibile che interviene se lo scarico primario si ostruisce o viene superato. È essenziale su tetti piani, canali interni e parapetti, dove l’acqua può accumularsi e aumentare il carico sulla struttura. Non va collegato in modo da condividere lo stesso punto già ostruito.

Nei sistemi sifonici il dimensionamento è specialistico: tubazioni, imbuti e rete lavorano insieme a tubo pieno e richiedono calcolo dedicato. Non si converte un sistema tradizionale riducendo semplicemente i diametri.

Esempio 1: tetto a due falde con due gronde

Si consideri, a scopo didattico, una casa rettangolare di 12 × 10 m con due falde simmetriche, una gronda per lato e un pluviale per ciascuna gronda. La proiezione totale è:

A_tot = 12 × 10 = 120 m²

Ogni lato riceve 60 m². Assumendo soltanto per l’esempio r = 0,04 l/s·m², C = 1 e f = 1:

Q = 0,04 × 60 × 1 × 1 = 2,4 l/s per lato

Il risultato non dice ancora “pluviale da 80 o 100”. Indica che canale, tratto più caricato, bocchettone, curve, pluviale e collegamento a valle devono avere ciascuno una capacità verificata almeno pari alla portata di progetto nelle condizioni dichiarate.

Esempio 2: stesso tetto, conseguenza più grave

Se una gronda è interna e un trabocco può entrare nell’edificio, ipotizzando che al caso si applichi f = 2, la portata di verifica del suo bacino diventa:

Q_d = 0,04 × 60 × 1 × 2 = 4,8 l/s

Raddoppiare la portata non significa necessariamente raddoppiare il diametro, perché la capacità non cresce linearmente con il diametro e dipende dal sistema. Il progetto valuta inoltre un troppo pieno indipendente e il carico d’acqua che potrebbe accumularsi.

Esempio 3: due scarichi che non dividono l’area a metà

Una gronda lunga 15 m riceve 150 m² e ha due uscite, una centrale e una vicina all’estremità. Le quote reali attribuiscono 100 m² alla prima e 50 m² alla seconda. Con r = 0,04, C = 1 e f = 1, le portate sono 4,0 e 2,0 l/s. Calcolare 3,0 l/s per entrambe produrrebbe una verifica falsa.

Il disegno di posa deve riportare bacini, frecce di flusso, quote e portate di ogni uscita. Se si modifica la posizione di un bocchettone durante i lavori, il calcolo va aggiornato.

Come scegliere la grondaia

La capacità del canale dipende da area idraulica utile, forma, altezza d’acqua ammessa, pendenza, lunghezza del percorso, posizione e tipo di uscita. “Sviluppo 33” o una larghezza nominale non descrivono da soli la sezione bagnata. Profili semicircolari e scatolari con ingombro simile possono avere capacità differenti.

Si individua un sistema per cui il produttore dichiari prestazioni o tabelle di progetto coerenti con norma e configurazione. Si confronta la portata del tratto più caricato con quella ammessa per profilo, pendenza e bocchettone scelti. Angoli, giunti, parafoglie e deformazioni non devono ridurre la sezione utile.

Una pendenza maggiore può migliorare alcune configurazioni, ma non corregge un’uscita piccola e non va aumentata al punto da compromettere bordo, staffe ed estetica. Le tabelle specifiche prevalgono sulle regole pratiche tramandate in cantiere.

Come scegliere bocchettone e pluviale

Il bocchettone è spesso il collo di bottiglia. Diametro utile, forma dell’imbocco, battente disponibile, parafoglie e raccordo al tubo modificano la portata. Un foro ritagliato più piccolo del pluviale annulla il vantaggio del tubo grande.

Per il pluviale si verificano diametro interno, materiale, tipo di imbocco, percentuale di riempimento prevista, altezza, curve, tratti quasi orizzontali e ventilazione. Il diametro commerciale esterno non basta: due prodotti nominalmente uguali possono avere passaggi interni diversi.

La scelta avviene sulle tabelle della norma o del sistema, non con una corrispondenza universale fra area e DN. Un tubo più grande aumenta in genere la capacità e tollera meglio piccoli detriti, ma non risolve un canale insufficiente, una curva schiacciata o una rete interrata satura.

Il controllo del collo di bottiglia

La capacità del sistema è quella del suo elemento meno capace. Sommare le portate nominali dei pluviali senza verificare il canale che li alimenta, oppure sovradimensionare la gronda lasciando un piccolo pozzetto, non produce un impianto equilibrato.

Tetti piani, terrazze e canali interni

Su una copertura piana gli imbuti lavorano con un’altezza d’acqua definita. Quote, pendenze del massetto, compartimenti, parapetti e deformazioni strutturali determinano dove l’acqua si accumula. Ogni zona senza comunicazione idraulica deve avere scarico e sicurezza coerenti.

Un’ostruzione può far crescere il battente e il peso dell’acqua: 1 cm su 100 m² equivale a circa 1.000 litri, quindi a circa una tonnellata di massa. Questo semplice bilancio mostra perché troppo pieni e verifica strutturale non sono dettagli accessori.

Scarichi sifonici, tetti verdi, coperture blu con ritenzione e grandi capannoni richiedono un progetto specialistico. Il comportamento transitorio e la regolazione della portata non si descrivono con il solo Q = r × A × C.

Rete a valle e recupero dell’acqua piovana

Le portate dei singoli pluviali si ricombinano nei pozzetti e nei collettori. La rete a valle deve essere verificata per pendenza, diametro, riempimento, quote di rigurgito e recapito autorizzato. Collegare una gronda nuova a un tubo interrato sconosciuto è una verifica incompleta.

Una cisterna di recupero non sostituisce lo scarico di sicurezza: quando è piena, l’intera portata deve raggiungere un troppo pieno dimensionato e ammesso. Volume di accumulo e portata istantanea sono grandezze diverse. Leggi anche: Recupero dell’acqua piovana: impianto, calcolo, costi e regole

Come verificare un impianto esistente

Il diametro presente non dimostra che il sistema sia adeguato. Si ricostruiscono bacini, quote e connessioni, si misura il passaggio interno e si confronta la capacità dei componenti con la portata di progetto aggiornata. Documenti, fotografie e schede dei prodotti aiutano a distinguere un difetto di manutenzione da un limite di progetto.

Trabocco soltanto vicino a un bocchettone suggerisce ostruzione o ingresso insufficiente; acqua lungo tutto il bordo può indicare canale piccolo, pendenza errata o portata oltre progetto; ristagno a pioggia finita segnala avvallamenti o contropendenza. Se il pozzetto rigurgita, aumentare il diametro a monte può trasferire il problema più rapidamente a valle.

La prova con una manichetta è utile per tenuta e continuità, ma raramente riproduce un temporale di progetto distribuito sull’intera falda. La verifica idraulica non si sostituisce versando un secchio nel bocchettone.

Manutenzione e capacità nel tempo

Foglie, muschio, graniglia, nidi e sedimenti riducono la sezione proprio nei punti critici. Il progetto deve consentire accesso, ispezione e pulizia. Una rete parafoglie può trattenere materiale ma, se satura, diventa essa stessa una barriera al flusso.

L’intervallo di manutenzione dipende da alberi, vento e geometria. Dopo eventi intensi si controllano staffe, pendenze, giunti, imbocchi, curve e pozzetti. Approfondisci: Manutenzione tetto: come e quando effettuarla

Quando serve un tecnico

Il calcolo professionale è opportuno per canali interni, tetti piani con parapetti, grandi superfici, sistemi sifonici, edifici sensibili, coperture verdi, più livelli che scaricano uno sull’altro, danni ricorrenti o rete a valle incerta. Serve anche quando la modifica incide su struttura, facciata, vincoli o proprietà condominiali.

Un elaborato utile riporta pianta dei bacini, dati pluviometrici e fonte, coefficienti, portate per tratto, prodotti e capacità, quote, scarichi di emergenza, recapito e manutenzione. Un foglio con il solo diametro finale non rende controllabile il progetto.

Costi del dimensionamento e dell’adeguamento

Per una casa semplice, rilievo e verifica possono essere compresi nel preventivo del lattoniere o del progettista. Una relazione autonoma con sopralluogo e schema può costare indicativamente alcune centinaia di euro; coperture complesse, calcolo sifonico, verifica strutturale e modellazione della rete possono superare ampiamente tale ordine di grandezza. Sono stime generali: area geografica, responsabilità e documentazione richiesta determinano l’onorario.

L’adeguamento può richiedere un bocchettone più grande, una seconda discesa, nuovi canali, troppo pieni, pozzetti o rifacimento della rete interrata. Il prezzo al metro della gronda è quindi soltanto una parte del costo.

Permessi, vincoli e condominio

La sostituzione equivalente di grondaie e pluviali rientra normalmente nella manutenzione ordinaria, ma aggiungere discese, forare parapetti, modificare prospetti o realizzare nuovi recapiti può richiedere verifiche edilizie, paesaggistiche e locali. Approfondisci: Edilizia libera 2026: lavori senza permessi, limiti e controlli

In condominio, gronde e pluviali al servizio del tetto comune sono normalmente parti comuni. Una nuova discesa non va collocata sulla facciata o collegata a una proprietà esclusiva senza coordinare progetto, delibera, accesso e responsabilità per lo scarico.

Checklist di calcolo

• Pianta, falde, compluvi, displuvi e quote rilevati.
• Bacino assegnato a ogni canale e a ogni uscita.
• Area efficace determinata con il criterio applicabile.
• Intensità di pioggia locale documentata e unità convertite.
• Coefficienti di deflusso e rischio motivati.
• Portata calcolata per ogni tratto, non soltanto per il tetto totale.
• Profilo della gronda verificato sulla configurazione reale.
• Bocchettone e pluviale verificati per capacità e diametro interno.
• Curve, pozzetti, collettore e recapito controllati.
• Troppo pieno indipendente previsto dove necessario.
• Accessibilità e manutenzione considerate.
• Disegno, fonti, prodotti e risultati consegnati con il lavoro.

Errori da evitare

• Usare i metri quadrati dell’abitazione invece del bacino di copertura.
• Sommarne la superficie inclinata senza applicare il criterio di area efficace.
• Dividere l’area in parti uguali senza seguire pendenze e quote.
• Adottare 0,04 l/s·m² o un altro valore come regola nazionale universale.
• Confondere millimetri all’ora con litri al secondo per metro quadrato.
• Scegliere il DN da una tabella priva di profilo, pendenza e tipo di uscita.
• Ignorare il bocchettone, spesso più limitante del pluviale.
• Collegare scarico primario e troppo pieno allo stesso punto critico.
• Fermare il calcolo al piede del pluviale senza verificare la rete.
• Usare una prova con acqua come unico collaudo idraulico.

Domande frequenti

Quanti metri quadrati serve un pluviale da 80 mm?

Non esiste una risposta universale. Servono intensità di pioggia, area efficace, imbocco, diametro interno, configurazione e capacità dichiarata dal sistema.

Per 100 m² basta un pluviale?

Dipende dalla portata di progetto e dalla geometria. Due scarichi possono migliorare distribuzione e ridondanza, ma devono ricevere bacini realmente separati.

Si usa la superficie inclinata del tetto?

Non automaticamente. In prima approssimazione si parte dalla proiezione in pianta, poi si determina l’area efficace con il criterio normativo considerando geometria e condizioni di esposizione.

Come si convertono i mm/h?

Si divide il valore per 3.600. Per esempio, 144 mm/h corrispondono a 0,04 l/s·m².

Che cos’è il coefficiente di deflusso?

È un fattore che rappresenta quanta precipitazione contribuisce alla portata. Per superfici impermeabili è spesso assunto pari a 1; valori diversi devono essere documentati.

La pendenza aumenta la portata della grondaia?

Può modificarla, ma l’effetto dipende dal profilo e dall’uscita. Va letto nelle tabelle specifiche e non compensa un bocchettone insufficiente.

Meglio aumentare il diametro o aggiungere un pluviale?

Lo decide lo schema. Aggiungere una discesa accorcia il percorso e divide il bacino solo se quote e canale portano davvero l’acqua al nuovo scarico.

Serve sempre un troppo pieno?

È particolarmente importante dove l’acqua può accumularsi o entrare nell’edificio. Necessità, posizione e capacità dipendono da norma e progetto.

Una cisterna può ricevere direttamente tutta la pioggia?

Può riceverla se ingresso e sistema sono dimensionati, ma quando è piena serve un troppo pieno capace di smaltire la portata di progetto.

Il calcolo può essere fatto con un configuratore online?

Un configuratore del produttore è utile per il suo sistema, purché i dati di ingresso siano corretti. Non sostituisce rilievo, dati locali, verifica della rete a valle e responsabilità del progetto.
