Porta tagliafuoco vetrata: classi, vetri, telai e posa

Una porta tagliafuoco vetrata consente luce e controllo visivo senza interrompere la compartimentazione prevista dal progetto antincendio. Non è però una normale porta di vetro alla quale si aggiunge una lastra “resistente al fuoco”. La prestazione appartiene al sistema completo: anta, vetro, telaio, fermavetro, guarnizioni, cerniere, chiudiporta, serratura, ancoraggi, sigillatura perimetrale e parete di supporto.

La scelta corretta parte dalla classe richiesta nel punto dell’edificio e arriva alla configurazione realmente fornita. Dimensioni, numero di ante, sopraluce, fiancoluce, verso di esposizione al fuoco, tipo di parete e accessori devono rientrare nel campo coperto dalla prova e dall’eventuale applicazione estesa. Sostituire il vetro, aumentare la specchiatura o cambiare i fermavetro in cantiere può rendere non dimostrabile la prestazione, anche se ogni componente appare robusto.

Questa guida approfondisce ciò che cambia quando la porta è trasparente. Per la lettura generale di classificazione, marcatura, autochiusura, maniglioni, registro e manutenzione resta il riferimento la guida completa alla porta tagliafuoco.

Porta vetrata e vetro tagliafuoco non sono la stessa cosa

Il vetro è soltanto il tamponamento trasparente. Durante l’incendio deve restare nella propria sede mentre profili, guarnizioni e fermavetro si deformano e si riscaldano. Appoggi, coperture del bordo, giochi e materiali interposti sono quindi parte del comportamento provato. Una lastra con una propria documentazione non attribuisce da sola una classe alla porta assemblata.

Esistono porte con piccolo oblò, porte quasi interamente vetrate, sistemi a una o due ante e composizioni con elementi fissi laterali o superiori. La percentuale trasparente non è liberamente variabile. Il rapporto di classificazione e i documenti del fabbricante stabiliscono geometrie e alternative coperte; un disegno architettonico più ampio deve essere confrontato con quel campo prima dell’ordine.

Anche “tutto vetro” può essere un’espressione commerciale ambigua. Se mancano i profili visibili, restano comunque sistemi di fissaggio, accessori e giunti con una configurazione precisa. Non si presume che una porta senza telaio apparente raggiunga la stessa prestazione di una porta vetrata intelaiata.

Come leggere le classi E, EI ed EW

La UNI EN 13501-2 disciplina la classificazione di prodotti ed elementi in base ai risultati delle prove di resistenza al fuoco, della tenuta al fumo e delle applicazioni estese. Per una chiusura, E indica l’integrità rispetto al passaggio di fiamme e gas caldi; I aggiunge il criterio di isolamento termico; W riguarda la limitazione dell’irraggiamento. Il numero che segue esprime il tempo di classificazione in minuti, non la durata garantita di un incendio reale.

Per le porte possono comparire I1 o I2, criteri di isolamento distinti, oltre a simboli per autochiusura e controllo del fumo. Una dicitura come EI2 60 non è equivalente a E 60 o EW 60. La classe da installare non si sceglie in base al prezzo o alla disponibilità: deriva dalla strategia antincendio, dal compartimento e dalla posizione del varco.

Nel linguaggio corrente si usa ancora “porta REI”, ma R riguarda la capacità portante e normalmente non è il requisito dell’anta pedonale. Per evitare equivoci, capitolato, ordine, targhetta e documentazione devono riportare la classificazione effettiva richiesta e dichiarata.

Perché la classe non è del solo vetro

La prova secondo UNI EN 1634-1 riguarda il gruppo porta o chiusura montato in un’apertura di un elemento di separazione verticale. Si osserva il comportamento del campione completo. Il vetro può restare integro mentre un fermavetro si stacca, una guarnizione non si attiva, il telaio si allontana dalla parete o l’anta non resta chiusa: ciascuno di questi eventi può compromettere il risultato.

La UNI EN 15269-5 tratta l’applicazione estesa dei risultati per porte vetrate intelaiate incernierate o su perni e finestre apribili. Questo consente variazioni valutate rispetto ai campioni provati, non modifiche arbitrarie. Dimensioni, profili, tipo di vetro, superficie vetrata, ferramenta e costruzione di supporto vanno confrontati con il rapporto pertinente.

Un preventivo che cita soltanto “vetro EI 60” non basta. Occorrono produttore responsabile del serramento, identificazione della configurazione e documenti dell’intera porta. Assemblare componenti provenienti da fonti diverse senza un soggetto che assuma la responsabilità del prodotto è un segnale da fermare prima della posa.

Tipi di vetro resistente al fuoco

I prodotti possono essere monolitici, stratificati o composti da più lastre e intercalari reattivi, secondo tecnologia e prestazione. Alcune soluzioni mirano principalmente all’integrità, altre limitano anche radiazione o trasferimento termico. L’aspetto trasparente a temperatura ambiente non permette di riconoscere la classe.

Spessore e composizione sono propri del sistema. Non è corretto chiedere “quanti millimetri servono per EI 60” come se esistesse una tabella universale: la stessa classe può essere ottenuta con tecnologie differenti, mentre una lastra dello stesso spessore può avere una prestazione diversa. Si legge il codice esatto e si verifica la corrispondenza con la distinta della porta.

Alcuni vetri resistenti al fuoco richiedono protezione da raggi ultravioletti, acqua, temperature di stoccaggio o orientamento, in funzione del prodotto. I bordi possono essere particolarmente sensibili. Trasporto verticale, ventose, cavalletti, appoggi e tempi di esposizione in cantiere devono seguire le istruzioni, senza generalizzare una precauzione a tutte le tecnologie.

Resistenza al fuoco e sicurezza all’urto sono prestazioni diverse

Una porta trasparente è esposta anche a urti accidentali delle persone. La UNI EN 12600 classifica il vetro piano attraverso una prova d’impatto con pendolo e considera prestazione e modalità di rottura. La classificazione al fuoco non sostituisce quella di sicurezza all’urto, e viceversa.

Il progettista deve quindi verificare contemporaneamente resistenza al fuoco, sicurezza in uso, posizione della lastra e tipo di utenza. In scuole, luoghi affollati, corridoi, palestre o percorsi accessibili il rischio d’urto può essere determinante. Fasce di segnalazione visiva possono servire a rendere percepibile la superficie trasparente, ma non devono essere applicate con metodi che danneggino il vetro o i suoi rivestimenti.

Prestazioni acustiche, termiche, antieffrazione e di sicurezza non discendono automaticamente dalla classe EI. Quando il varco deve anche proteggere da intrusioni, il confronto con una porta blindata e le sue classi antieffrazione aiuta a tenere separati requisiti che richiedono prove e configurazioni specifiche.

Telaio, fermavetro e guarnizioni

Il telaio può essere in acciaio, alluminio, legno o altra soluzione prevista dal sistema. Il materiale da solo non determina la classe: contano sezione del profilo, rinforzi, giunzioni, riempimenti, battute e protezioni. I profili metallici si dilatano durante l’esposizione; il sistema deve gestire le deformazioni senza perdere il vetro o aprire varchi.

I fermavetro trattengono la lastra con copertura del bordo e fissaggi definiti. Guarnizioni intumescenti o di tenuta occupano posizioni e versi precisi; non sono semplici nastri equivalenti acquistabili per colore o larghezza. Vernice, silicone, stucco e sigillante perimetrale non possono invadere o sostituire i componenti previsti.

Parete e vano: la compatibilità decisiva

La porta chiude un’apertura in una parete rigida o flessibile con struttura e spessore determinati. Calcestruzzo, muratura, cartongesso e pareti vetrate non sono supporti equivalenti. Il documento di classificazione e il campo di applicazione indicano su quali costruzioni la prestazione può essere trasferita.

Prima dell’ordine si rilevano larghezza e altezza in più punti, diagonali, piombo, quota del pavimento finito, spessore e composizione della parete. Si identificano architrave, montanti, rinforzi e interferenze impiantistiche. Un vano fuori tolleranza non si corregge riducendo casualmente gli ancoraggi o riempiendo qualunque spazio con schiuma.

Il giunto tra telaio e opera muraria è parte del confine di compartimentazione. Materiale, profondità, eventuale lana minerale, sigillante, malta o coprifilo devono corrispondere alle istruzioni. La guida alla SCIA antincendio e al procedimento di prevenzione incendi chiarisce come progetto, asseverazione e documenti delle misure passive entrano nella pratica complessiva.

Misure: distinguere vano, telaio, passaggio e vetro

“Porta da 90 centimetri” può indicare luce muraria, esterno telaio, dimensione nominale o passaggio netto con anta aperta. Per una porta vetrata bisogna aggiungere dimensione della lastra e superficie trasparente. Il capitolato deve nominare ogni quota per evitare che il prodotto arrivi corretto sulla carta ma inutilizzabile nel percorso.

La larghezza utile dipende da anta, cerniere, maniglia, apertura raggiungibile e ingombri. Sulle vie di esodo si verificano affollamento, moduli, verso, dispositivi di apertura e assenza di ostacoli secondo la strategia applicabile. Se la porta immette in una scala protetta o via d’esodo, il nodo va valutato insieme al sistema di evacuazione, non come solo serramento.

Aumentare altezza, larghezza o vetro modifica peso e deformazioni. Le dimensioni massime e minime ammesse non si estrapolano in proporzione. Un prodotto a due ante richiede anche verifica dell’anta secondaria, dei catenacci e dell’eventuale coordinatore di chiusura.

Fiancoluce, sopraluce e pareti vetrate

Un elemento laterale o superiore contenuto nello stesso telaio perimetrale può far parte del doorset documentato, se previsto dalla configurazione. Una vetrata fissa separata, montata accanto alla porta con un proprio telaio, è invece un elemento di compartimentazione autonomo e deve avere la propria classificazione e i propri dettagli di giunto.

La distinzione cambia il controllo: non basta che porta e parete vetrata riportino entrambe “EI 60”. Il collegamento fra i due sistemi deve essere coperto e mantenere continuità, incluse deformazioni e sigillature. Montanti condivisi o profili di raccordo non possono essere inventati dal serramentista.

Disegni di officina e abaco devono mostrare quali parti sono apribili, quali fisse e quale soggetto fornisce ogni giunto. Se la composizione supera il campo disponibile, il progettista modifica il disegno o richiede una soluzione documentata prima della produzione.

Porta interna, esterna e regime documentale

La UNI EN 16034 identifica requisiti di sicurezza e prestazione per prodotti resistenti al fuoco o di controllo del fumo, ma opera insieme alla pertinente norma di prodotto. Il sito dei Vigili del Fuoco chiarisce che porte pedonali esterne e chiusure industriali ricadenti nelle norme armonizzate applicabili seguono marcatura CE e dichiarazione di prestazione, mentre le porte fuori da quei campi, comprese le situazioni indicate dall’autorità per le interne, restano nel regime nazionale di omologazione.

Per questo non si deve chiedere indiscriminatamente “il certificato CE” o “l’omologazione” senza identificare destinazione e norma applicabile. Il fascicolo cambia, ma deve sempre ricondurre il prodotto installato alla prestazione richiesta. Targhetta, DoP quando pertinente, dichiarazioni, rapporto/classificazione, istruzioni e documenti di posa vanno controllati come insieme.

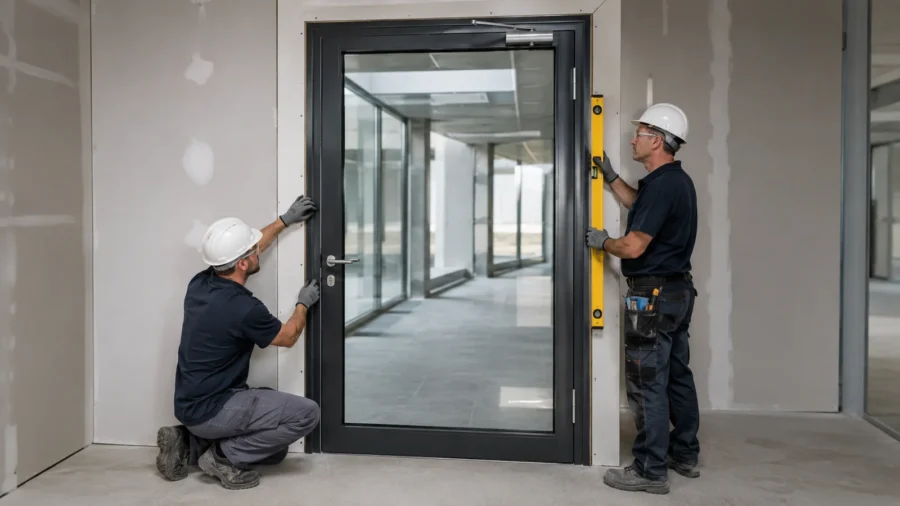

Posa corretta in sequenza

1. Confrontare vano, parete e configurazione con ordine e documenti prima di aprire gli imballi.
2. Controllare integrità del vetro, bordi, targhette, profili, guarnizioni e ferramenta.
3. Preparare il vano e i rinforzi senza ridurre la sezione resistente della parete.
4. Posizionare il telaio, verificando quota, piombo, livello, diagonali e giochi prescritti.
5. Installare tutti gli ancoraggi nella posizione e nel supporto previsti.
6. Realizzare la sigillatura perimetrale con materiali, profondità e protezioni indicate.
7. Montare anta e vetro in cantiere soltanto se la procedura del sistema lo consente.
8. Regolare cerniere, chiudiporta, serratura, guarnizioni e coordinatore delle due ante.
9. Provare apertura, rilascio, autochiusura e aggancio da ogni posizione significativa.
10. Fotografare dettagli nascosti e consegnare identificazione, dichiarazioni e manuale.

Il vetro non si posa direttamente sul metallo: tasselli d’appoggio, materiali di interfaccia e giochi sono quelli del sistema. Il fermavetro deve essere continuo e fissato come previsto. Silicone o sigillante non correggono una lastra troppo piccola, un bordo danneggiato o un profilo montato al contrario.

Il peso della porta richiede movimentazione pianificata, ventose idonee, area interdetta e numero sufficiente di operatori. Cavalletti e imballi si aprono in condizioni stabili. Non si appoggia la lastra su uno spigolo e non si forza l’anta usando il chiudiporta come fermo.

Ferramenta, esodo e controllo accessi

Cerniere, serratura, maniglia, chiudiporta e maniglione sono componenti della configurazione. Un accessorio con marcatura propria non è automaticamente installabile su ogni porta resistente al fuoco. Fori, piastre, passacavi e rinforzi devono essere previsti; una modifica sul posto può interessare profilo, guarnizione o vetro.

Il maniglione antipanico non è imposto dalla sola presenza del vetro: dipende da uso, affollamento e regole dell’esodo. Quando è richiesto, deve essere compatibile col sistema e consentire lo sgancio affidabile. Sulle due ante, la sequenza di chiusura deve permettere a battute e catenacci di assumere la posizione corretta.

Badge, elettroserratura e fermo elettromagnetico devono portare la porta nella condizione di sicurezza in allarme e nelle condizioni previste di mancanza alimentazione. Cavi e contatti non si aggiungono perforando liberamente il telaio. Il collaudo simula la sequenza completa, non soltanto il comando elettrico.

Collaudo: che cosa provare davvero

Una porta può chiudersi una volta e fallire nell’uso reale. Si prova da diverse aperture, inclusa una posizione ridotta; si verifica che l’anta superi attriti e guarnizioni, che lo scrocco ingaggi e che nessun elemento tocchi pavimento o telaio. Per due ante si controllano entrambe le sequenze.

Si misurano giochi dove richiesto, si ispezionano continuità delle guarnizioni, fissaggi dei fermavetro e sigillatura perimetrale. Il vetro non deve mostrare scheggiature, cricche, distacchi o anomalie rispetto ai criteri del produttore. Coprifili estetici non devono nascondere un giunto incompleto prima della verifica.

Il verbale collega numero della porta, posizione in pianta, targhetta e documenti. Le fotografie comprendono ancoraggi e riempimenti prima della chiusura. Eventuali non conformità vengono corrette con istruzioni del fabbricante o valutazione competente, non con adattamenti non tracciati.

Difetti frequenti e decisione corretta

Manutenzione del vetro e dell’intero serramento

La pulizia usa prodotti e utensili ammessi, soprattutto in presenza di pellicole o rivestimenti. Raschietti, solventi aggressivi e getti ad alta pressione possono danneggiare bordo, guarnizioni o marcature. Non si incollano cartelli, tende o pellicole senza verificare compatibilità e influenza sulla prestazione.

La sorveglianza individua porta ostacolata, vetro danneggiato, fermavetro allentato, guarnizione staccata, scrocco inefficiente e chiudiporta escluso. Controllo periodico e manutenzione seguono disposizioni, norme tecniche e manuale. La UNI 11473-1 descrive requisiti del servizio di posa e manutenzione per porte e finestre apribili resistenti al fuoco o al fumo.

Il D.M. 1 settembre 2021 richiede nei luoghi di lavoro un registro aggiornato dei controlli e affida manutenzione e controllo periodico a tecnici manutentori qualificati secondo il quadro applicabile. La frequenza non si inventa: si coordinano disposizioni, norma pertinente, valutazione del rischio e manuale della porta.

Sostituzione del vetro: quando è possibile

Una lastra rotta o degradata non si sostituisce scegliendo soltanto stessa classe e spessore. Servono ricambio ammesso, dimensioni, composizione, orientamento, appoggi, guarnizioni e fermavetro coerenti con il serramento. Il produttore o il soggetto competente deve fornire la procedura e la tracciabilità necessarie.

Se il modello è fuori produzione, la ricerca di un vetro “equivalente” può non bastare. Si valuta se esista un ricambio documentato, una modifica coperta oppure se debba essere sostituita l’intera porta. La decisione va registrata, soprattutto in un’attività soggetta ai controlli di prevenzione incendi.

Dopo l’intervento si ripetono regolazione e prove funzionali. Il maggior peso di una lastra diversa può alterare cerniere e autochiusura. Etichetta del ricambio, ordine, dichiarazione dell’intervento e fotografie entrano nel fascicolo della porta.

Quanto costa e come confrontare le offerte

Il prezzo dipende da classe, dimensioni, superficie trasparente, tecnologia del vetro, materiale del telaio, una o due ante, elementi fissi, controllo fumo, ferramenta, finiture e quantità. Incidono anche rilievo, trasporto speciale, mezzi di movimentazione, preparazione del vano, posa, sigillatura, collegamenti elettrici, collaudo e documenti.

Due preventivi sono confrontabili soltanto se riportano la stessa configurazione e prestazione. Una porta meno costosa può escludere sopraluce, chiudiporta, coordinatore, maniglione, sigillatura o ripristino della parete. Il computo dovrebbe separare fornitura, accessori, opere e servizi senza perdere la responsabilità sull’insieme.

Non è utile pubblicare un prezzo universale al metro quadrato: ferramenta e telaio pesano molto e le dimensioni non crescono liberamente. La richiesta economica deve essere preceduta da abaco dei varchi e documenti tecnici, così le alternative possono essere verificate dal professionista antincendio.

Permessi, condominio e pratica antincendio

La sostituzione di una porta non ha un titolo edilizio unico valido per ogni caso. Se si modifica il vano, la parete, la facciata, una struttura o un edificio vincolato possono servire verifiche e pratiche ulteriori. La conformità edilizia non sostituisce quella antincendio.

In un’attività soggetta, modifica e documentazione devono restare coerenti con progetto e SCIA antincendio; il professionista valuta se l’intervento costituisca modifica rilevante e quali elaborati aggiornare. In condominio, la guida alla prevenzione incendi nelle parti comuni inquadra responsabilità, controlli e gestione dell’amministratore.

Una porta vetrata non può essere scelta soltanto perché migliora la luce del corridoio. Progetto architettonico, accessibilità, esodo, compartimentazione e gestione quotidiana devono convergere sulla stessa configurazione.

Checklist prima dell’ordine

1. Classe e requisiti di fumo/autochiusura definiti per il varco.
2. Destinazione interna, esterna o industriale identificata.
3. Parete, spessore, rinforzi e giunto compatibili col sistema.
4. Vano, passaggio netto, anta e vetro quotati separatamente.
5. Numero di ante, verso e sequenza di chiusura confermati.
6. Fiancoluce e sopraluce definiti come integrati o autonomi.
7. Sicurezza all’urto e visibilità del vetro verificate.
8. Ferramenta, maniglione e controllo accessi inclusi nella configurazione.
9. Documenti e responsabilità di prodotto chiariti nell’offerta.
10. Posa, collaudo, fotografie, manuale e registro compresi.

Domande frequenti sulle porte tagliafuoco vetrate

Una porta tagliafuoco può essere completamente trasparente?

Sì, se esiste una configurazione classificata che comprende vetro, profili, ferramenta e dimensioni richieste. “Tutto vetro” non elimina la necessità di un sistema documentato.

Che differenza c’è tra EI ed EW?

EI comprende integrità e isolamento secondo il criterio indicato; EW combina integrità e limitazione dell’irraggiamento. Non sono classi intercambiabili.

Si può inserire un vetro tagliafuoco in una porta normale?

No, non attribuendo automaticamente una classe alla porta. La prestazione deve riferirsi all’insieme provato o coperto da applicazione estesa.

Il vetro EI è anche vetro di sicurezza?

Non va dato per scontato. Resistenza al fuoco e comportamento all’urto sono prestazioni distinte da verificare nei documenti del prodotto e del serramento.

Si può aumentare la dimensione della parte vetrata?

Solo entro le variazioni coperte dai rapporti applicabili e approvate nella configurazione. Non si aumenta la lastra per semplice proporzione.

La fiancoluce ha la stessa classe della porta?

Soltanto se è parte del sistema documentato. Una vetrata fissa autonoma accanto alla porta richiede propria classificazione e giunto compatibile.

Una porta vetrata EI 60 deve essere anche a tenuta di fumo?

Non automaticamente. Il controllo del fumo è una prestazione specifica da richiedere e verificare insieme a guarnizioni, soglia e giochi.

Si può tagliare il vetro in cantiere?

No, salvo una procedura espressamente prevista, circostanza non da presumere. Dimensioni e lavorazioni devono essere definite prima della produzione.

Si può applicare una pellicola decorativa?

Solo dopo verifica scritta della compatibilità col vetro e col sistema. Pellicole e adesivi possono influire su superficie, temperatura e manutenzione.

Che cosa controllare alla consegna?

Targhetta, modello, classe, vetro, telaio, accessori, dimensioni e corrispondenza fra prodotto, ordine e documenti applicabili.

Ogni quanto va controllata?

Secondo disposizioni, norme tecniche, valutazione del rischio e manuale. Sorveglianza, controllo periodico e manutenzione hanno compiti differenti e vanno registrati.

Conviene sostituire solo il vetro rotto?

Solo se esiste un ricambio ammesso e tracciabile con procedura coerente. In assenza di copertura documentale può essere necessaria la sostituzione dell’intera porta.

Fonti normative e tecniche

• Corpo Nazionale dei Vigili del Fuoco, porte resistenti al fuoco: classificazione, marcatura CE, omologazione e documentazione nel quadro applicabile.
• UNI, UNI EN 16034:2014: requisiti e prestazioni dei prodotti resistenti al fuoco o al controllo del fumo nel relativo campo.
• UNI, UNI EN 1634-1:2018: metodo di prova della resistenza al fuoco di porte e chiusure.
• UNI, UNI EN 13501-2:2023: classificazione in base a prove di resistenza al fuoco, fumo e applicazione estesa.
• UNI, UNI EN 15269-5:2016: applicazione estesa per porte vetrate intelaiate incernierate o su perni.
• UNI, UNI EN 12600:2004: prova d’impatto e classificazione del vetro piano per edilizia.
• UNI, UNI 11473-1:2013: requisiti del servizio di posa e manutenzione di porte resistenti al fuoco o al fumo.
• Gazzetta Ufficiale, D.M. 1 settembre 2021: controllo, manutenzione, registro e tecnici manutentori qualificati.

Guida tecnica informativa. Classe, configurazione, parete, posa, documenti e manutenzione devono essere definiti e verificati da progettista antincendio, produttore, installatore e manutentore secondo responsabilità e campo applicabile.
