Persiane scorrevoli: binari, ante, posa e motorizzazione

Una persiana scorrevole libera lo spazio davanti alla finestra, ma trasferisce il problema altrove: l’anta deve avere un percorso laterale, un sistema che ne porti il peso, una guida che la trattenga e arresti capaci di fermarla senza danneggiarla. Se è motorizzata, al progetto meccanico si aggiungono comando, rilevamento degli ostacoli, alimentazione e sblocco. La scelta corretta non parte quindi dal colore o dalla fotografia del catalogo, bensì dal rilievo del vano e dal percorso completo dell’anta.

Questa guida riguarda le chiusure oscuranti esterne a pannello scorrevole, a vista o a scomparsa. Non va confusa con una finestra scorrevole, una tapparella avvolgibile o una veneziana esterna. La UNI EN 13659 include espressamente le persiane a pannello scorrevole, manuali o azionate da motore, e considera pericoli legati anche a installazione, uso e manutenzione.

Per il committente significa chiedere dati riferiti al sistema completo nella misura e configurazione ordinate, non assemblare anta, binario e motore scelti separatamente perché “sembrano compatibili”.

Che cos’è una persiana scorrevole e quando conviene

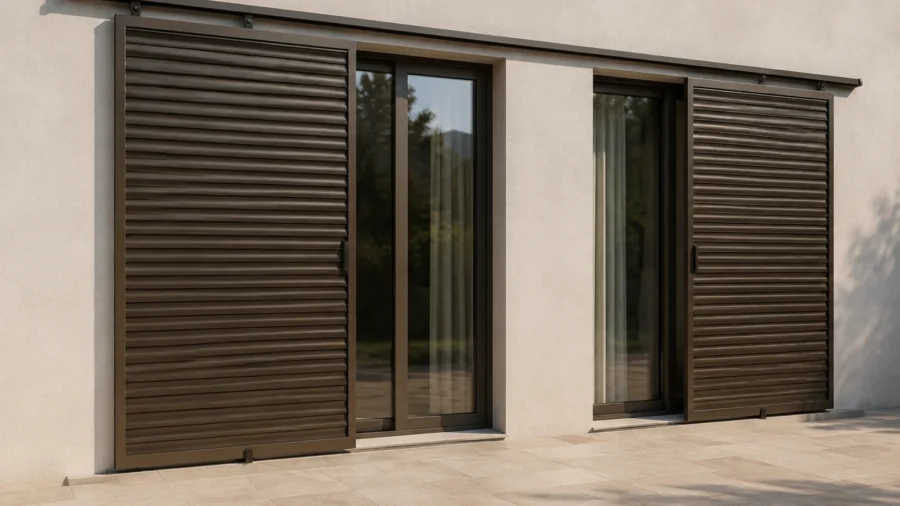

L’anta si muove parallelamente alla facciata. Nella versione esterno muro resta visibile e si sposta davanti alla parete; nella versione a scomparsa entra in un controtelaio o cassero; nei sistemi a più binari più pannelli possono sovrapporsi. Lo scorrimento può essere sospeso, con carrelli superiori che portano il peso, oppure appoggiato, con ruote inferiori e guida superiore di contenimento. Alcuni prodotti combinano supporti e guide in modo diverso: sono il disegno del fabbricante e la relazione di posa a definire che cosa porta e che cosa trattiene.

La soluzione è interessante quando un’anta a battente invaderebbe un passaggio, urterebbe una ringhiera o sarebbe difficile da fermare al vento. Non è invece automaticamente adatta a una facciata priva dello spazio laterale necessario, a una soglia che non può accogliere la guida o a un cappotto sul quale non è stato progettato il fissaggio. La versione a scomparsa richiede una decisione precoce: tasca, isolamento, impermeabilizzazione e manutenzione non si aggiungono bene a muratura già finita.

Il rilievo: misurare vano, percorso e zona di parcheggio

Luce del foro e dimensione dell’anta non coincidono. La persiana chiusa deve coprire il vano secondo il sistema, mentre aperta deve liberarlo senza urtare pluviali, davanzali, lampade, parapetti, spigoli, unità esterne, sensori o l’anta vicina. Si rilevano larghezza e altezza a più quote, fuori piombo delle spallette, planarità del piano di scorrimento e distanza fra facciata e ostacoli. Le misure vanno prese sulla stratigrafia finita: intonaco, rivestimento, cappotto, soglia e gocciolatoi cambiano le quote.

Per un’anta esterno muro la zona di parcheggio deve contenere almeno la larghezza reale del pannello, più gli spazi richiesti da arresti, maniglia, sovrapposizione e manutenzione. Non è una formula con una tolleranza universale. Se il pannello è più largo del tratto libero di facciata, non basta accorciarlo: diminuire la sovrapposizione può lasciare entrare luce, esporre il serramento o portare la maniglia contro il vano.

Per una soluzione a scomparsa si verifica anche la tasca interna: profondità netta, spessore massimo dell’anta con ferramenta, posizione della guida, accesso per estrarre carrelli e drenaggio verso l’esterno. Un controtelaio non è un vuoto generico nel muro. I cataloghi ECLISSE, per esempio, mostrano campi dimensionali e una guida estraibile per uno specifico sistema: sono un buon esempio del tipo di dato da chiedere, non misure trasferibili ad altri prodotti.

Peso dell’anta e portata: il dato che governa binario e fissaggi

La portata non si sceglie dalla sola superficie. Occorrono massa reale dell’anta finita, posizione del baricentro, numero di carrelli, interasse, geometria delle staffe, corsa, urti sugli arresti e azione del vento. Lamelle, telaio, irrigidimenti, ferramenta, maniglia e motore concorrono al peso. Il dato deve provenire dal produttore della configurazione ordinata.

Un calcolo preliminare può soltanto smascherare un ordine di grandezza incoerente. Se una scheda dichiarasse, a titolo di esempio, una massa areica di 18 kg/m² e l’anta misurasse 1,20 × 2,40 m, la sola struttura peserebbe circa 51,8 kg: 1,20 × 2,40 × 18. A questo valore andrebbero aggiunti accessori e tolleranze indicati dal sistema. Non si usa l’esempio per scegliere un carrello da 60 kg: portata ammissibile, coefficienti, ripartizione fra carrelli e limiti dimensionali devono essere dichiarati dal fabbricante o verificati dal progettista.

Nel sistema sospeso il carico arriva all’architrave o alle staffe a sbalzo. La verifica comprende supporto, ancoranti, eccentricità e deformazione del binario: anche una freccia piccola può cambiare i giochi e far muovere spontaneamente l’anta. Nel sistema appoggiato contano continuità e durezza della via inferiore; un cedimento locale, una fuga profonda o un granello possono aumentare molto lo sforzo di manovra.

Binario, carrelli, guida inferiore e arresti

Il binario deve restare rettilineo, protetto quanto previsto e accessibile. I carrelli devono poter essere regolati e sostituiti senza demolire la facciata. Una mantovana può schermare meccanismo e pioggia, ma non deve impedire ispezione o accumulare acqua. Nei sistemi a scomparsa è ancora più importante poter estrarre la guida o raggiungere i componenti soggetti a usura.

La guida inferiore non ha sempre funzione portante. Nei sistemi sospesi controlla l’oscillazione e mantiene il pannello nel proprio piano; può essere continua o puntuale soltanto se previsto. Deve funzionare lungo tutta la corsa, compreso il passaggio davanti al vano, e tollerare le irregolarità ammesse senza far toccare l’anta. Soglie a filo, accessibilità e drenaggio vanno risolti insieme: eliminare la guida per non creare inciampo può eliminare anche il contenimento al vento.

Finecorsa, respingenti e arresti meccanici sono elementi diversi. Il comando elettrico può sapere che l’anta è arrivata, ma un guasto o un trascinamento manuale non devono espellere i carrelli dal binario. Gli arresti assorbono l’energia della massa in movimento; i dispositivi anti-sollevamento e anti-deragliamento impediscono che gioco, vento o manovra impropria liberino l’anta. Devono essere parte del sistema e montati nelle posizioni documentate.

Posa su muratura, cappotto e controtelaio

Il supporto resistente va identificato prima di scegliere staffe e ancoranti. Mattone pieno, laterizio forato, calcestruzzo, pietra e telaio metallico richiedono soluzioni differenti. Intonaco e isolante non diventano portanti perché la vite è lunga: un fissaggio attraverso il cappotto deve trasferire il carico alla struttura, limitare schiacciamento e ponte termico e impedire ingresso d’acqua nel foro.

Il nodo comprende anche distanziatori, sigillature, protezione dalla corrosione e compatibilità fra metalli. In ambiente marino o industriale finitura, viteria e tagli di cantiere meritano una specifica. La guida generale sui materiali aiuta a confrontare alluminio, PVC e legno; qui il punto è che persino un’anta durevole può funzionare male se binario e ferramenta hanno esposizione o manutenzione incompatibili.

Nel controtelaio a scomparsa si coordinano opera muraria e oscurante prima di chiudere la parete. La UNI 11979:2025 riguarda la caratterizzazione di controtelai e monoblocchi anche per chiusure oscuranti e relativi accessori. Vanno esplicitati spessore finito, tipo di parete, isolamento, supporti, giunti, tenuta all’acqua, uscita della guida e modalità di sostituzione. Se per cambiare un carrello serve aprire l’intonaco, il dettaglio è incompleto.

Vento e sicurezza: la classe appartiene al prodotto completo

Un pannello largo può ricevere una spinta importante anche quando è aperto e parcheggiato. La UNI EN 13659 tratta la resistenza al vento fra le prestazioni delle chiusure oscuranti; la UNI EN 1932 descrive metodi di prova per prodotti consegnati come unità completa e include i pannelli scorrevoli. Non si può quindi attribuire una classe all’anta isolata, né dedurre che “scorrevole” significhi più resistente di “battente”. Contano dimensione, lamelle, telaio, guide, fermi, ancoraggi e istruzioni di installazione.

Il preventivo deve riportare la prestazione dichiarata per misura e configurazione. Va chiarito che cosa fare in caso di vento forte e se esistono posizioni intermedie ammesse. Lasciare l’anta a metà corsa senza un fermo previsto può esporla a oscillazioni e urti. Anche una persiana chiusa deve impegnare correttamente riscontri e dispositivi di bloccaggio.

Resistenza al vento e resistenza all’effrazione non sono sinonimi. Se la richiesta è antintrusione servono classificazione e documenti del prodotto completo; una serratura aggiunta o un’anta metallica pesante non dimostrano da sole una classe. La guida sulle persiane blindate e sulle classi di resistenza approfondisce questo secondo obiettivo.

Oscuramento, luce e comfort: non basta dire “a lamelle”

Lamelle fisse, orientabili o pannelli pieni cambiano ingresso della luce, privacy, ventilazione e vista. La versione corrente EN 14501:2021+A1:2025 classifica proprietà legate al comfort termico e visivo, ma alcune grandezze non sono applicabili quando il dispositivo non è parallelo al vetro. Il dato deve quindi riferirsi alla configurazione provata o calcolata, non al solo materiale della lamella.

Una persiana chiusa può aggiungere una resistenza termica all’insieme finestra-chiusura in condizioni definite, ma non sostituisce un serramento performante. Allo stesso modo, lamelle orientabili possono gestire luce e privacy senza garantire oscuramento totale. Chi desidera una regolazione fine della radiazione può confrontare il sistema con le veneziane esterne, che hanno però meccanica, guide e comportamento al vento differenti.

Motorizzazione: prima la meccanica, poi il motore

Un motore non corregge un’anta che scorre male. Prima si misura la forza necessaria lungo tutta la corsa, si eliminano pendenze e impuntamenti e si verifica che guide, arresti e carrelli siano adatti. La spinta richiesta varia con attrito, massa, geometria della trasmissione, vento e temperatura; il peso è soltanto uno degli ingressi.

La trasmissione può usare cinghia, cremagliera, cavo o soluzioni integrate, secondo il fabbricante. Devono essere dichiarati corsa, velocità, numero di cicli, alimentazione, grado di protezione, campo di temperatura e compatibilità con una o due ante. METRA mostra, per esempio, sistemi con carrello superiore o guida inferiore a seconda della linea; Antamatic documenta automazioni distinte per persiane esterno muro e interno muro. Questi esempi confermano perché il kit si sceglie sul sistema reale e non per analogia.

Con l’azionamento elettrico compaiono zone di schiacciamento e cesoiamento fra anta, spalletta, pannello vicino e fine corsa. Modalità uomo presente, impulso, telecomando o automazione domotica producono scenari diversi. Fotocellula, limitazione della forza, bordo sensibile o controllo elettronico non sono accessori da elencare in astratto: la valutazione dei rischi stabilisce quali protezioni servono e come provarle.

Nel settembre 2026 la Direttiva macchine 2006/42/CE resta applicabile fino al 19 gennaio 2027; il Regolamento (UE) 2023/1230 si applica dal 20 gennaio 2027. La configurazione concreta e il soggetto che integra i componenti determinano responsabilità e documentazione: il committente deve ricevere l’elenco degli atti applicati, dichiarazioni, istruzioni e schema, senza trasformare questa data di transizione in una marcatura “fai da te”. La UNI EN 13659 resta il riferimento di prodotto per le chiusure oscuranti, comprese quelle motorizzate.

Il collegamento fisso all’impianto dell’edificio va eseguito nell’ambito applicabile del D.M. 37/2008 da soggetto abilitato, con documentazione coerente. Alimentatori, comandi radio e componenti elettrici devono essere usati secondo dichiarazioni e istruzioni. Un confronto con le tapparelle elettriche è utile per capire comando e impianto, ma motore, trasmissione e punti pericolosi della persiana scorrevole sono diversi.

Blackout, uso manuale e accessibilità

Prima dell’acquisto si simula la mancanza di corrente con l’anta chiusa. Lo sblocco deve essere raggiungibile dall’interno o dal lato sicuro previsto, non dietro il pannello parcheggiato o sopra una facciata non accessibile. Dopo lo sgancio, l’anta pesante non deve partire da sola per pendenza del binario. La procedura va spiegata a chi usa l’edificio e provata durante il collaudo.

Per persone con ridotta forza o mobilità, una buona automazione può eliminare una manovra difficile, ma comando, quota, feedback e apertura di emergenza devono restare utilizzabili. Va considerato anche l’accesso del manutentore: un motore nascosto senza pannello removibile riduce l’ingombro visivo ma trasforma un ricambio ordinario in opera edile.

Sequenza di posa e collaudo

1. Confermare il rilievo esecutivo: vano finito, spazio laterale, ostacoli, supporti, quote di pavimento e percorso dei cavi.
2. Tracciare asse e livelli: il binario non va adattato a una facciata storta serrando progressivamente le staffe.
3. Posare supporti e distanziatori: rispettando profondità, bordi, interassi e coppie indicati per ancoranti e sistema.
4. Installare binari e drenaggi: proteggendo le lavorazioni e lasciando liberi scarichi e accessi.
5. Appendere o appoggiare l’anta: con mezzi adeguati alla massa, senza usare carrelli o motore come punto di sollevamento improprio.
6. Regolare giochi e guide: verificando l’intera corsa, non soltanto le due estremità.
7. Montare arresti e trattenute: poi provare che l’anta non possa uscire, sollevarsi o urtare il vano.
8. Collegare e configurare l’automazione: completando protezioni, limiti, comandi e sblocco secondo istruzioni.
9. Collaudare: più cicli manuali e motorizzati, rumore, forza, ostacoli, blackout, chiusura e posizione al vento.
10. Consegnare: dichiarazioni, manuali, disegni, registro delle regolazioni, chiavi di sblocco e piano di manutenzione.

Difetti frequenti: diagnosi prima di regolare a caso

Manutenzione senza danneggiare guide e finiture

La periodicità deriva da manuale, esposizione e frequenza d’uso. Sabbia, foglie e polvere si rimuovono dalle guide senza spingerle nei carrelli o negli scarichi. Si controllano serraggi accessibili, arresti, anti-sollevamento, giochi, guarnizioni, corrosione, cablaggi e integrità delle protezioni. Lubrificante e detergente devono essere quelli ammessi: un grasso denso su una guida che deve lavorare asciutta raccoglie abrasivo; un prodotto aggressivo può danneggiare vernice, plastica o tenute.

Dopo un urto, una raffica eccezionale, un’uscita dalla guida o rumori nuovi non basta riallineare l’anta. Vanno controllati supporti, carrelli e deformazioni. L’automazione si prova anche nelle funzioni di sicurezza e nello sblocco. Il registro delle regolazioni aiuta a distinguere assestamento iniziale da un cedimento progressivo.

Permessi, facciata condominiale e paesaggio

Il glossario nazionale dell’edilizia libera comprende riparazione, rinnovamento e sostituzione di serramenti e infissi interni ed esterni nell’ambito della manutenzione ordinaria. Questo non rende libera ogni trasformazione: una nuova tasca muraria, guide visibili, variazione di sagoma, colore, partitura o materiale, opere strutturali e prescrizioni comunali possono cambiare qualificazione e titolo. La verifica va fatta sul progetto reale prima di ordinare il prodotto.

In area vincolata conta anche il D.P.R. 31/2017 nel testo aggiornato nel 2026. L’esclusione per alcuni interventi sui prospetti richiede il rispetto delle condizioni indicate, comprese caratteristiche architettoniche, morfo-tipologiche, materiali e finiture esistenti e gli eventuali piani del colore; negli altri casi può servire autorizzazione semplificata o ordinaria. Passare da ante a battente a pannelli scorrevoli con binario esterno non va trattato automaticamente come sostituzione identica.

In condominio l’oscurante è collegato a una proprietà individuale, ma il suo aspetto incide sulla facciata. Regolamento, uniformità, decoro e opere sulle parti comuni vanno verificati. La guida alla facciata condominiale spiega perché l’assenza di un foro nuovo non elimina ogni valutazione.

Detrazioni: il nome del prodotto non decide l’agevolazione

Una persiana può entrare in percorsi fiscali differenti in funzione di intervento, edificio, data, prestazioni, autonomia rispetto al serramento e documentazione. Non basta che sia “scorrevole”, “motorizzata” o definita schermatura solare dal venditore. Per le chiusure oscuranti integrate alla chiusura trasparente, ENEA richiede verifiche coerenti con il caso e con il meccanismo utilizzato; lavori e aliquote vanno controllati al momento della spesa.

Prima del pagamento si deve definire se la spesa è agevolabile, quali prestazioni e comunicazioni servono e come separare fornitura, posa, opere murarie e automazione. Ricostruire la pratica dopo la fattura espone a errori che un’etichetta commerciale non corregge.

Come confrontare i preventivi

Il costo dipende più dalla configurazione che dal solo metro quadrato. Una persiana esterno muro manuale su supporto regolare non ha lo stesso perimetro di una soluzione a scomparsa motorizzata con controtelaio, opere murarie e ripristino del cappotto. Un confronto utile separa componenti, prestazioni e attività.

Checklist finale prima dell’ordine

• configurazione a vista, a scomparsa, sospesa o appoggiata identificata nel disegno;
• vano e zona laterale rilevati sulla facciata finita;
• massa di ogni anta e portata del sistema documentate;
• supporto resistente, staffe, interassi e ancoranti definiti;
• guida inferiore, drenaggio, arresti e anti-deragliamento rappresentati;
• classe al vento e campo dimensionale riferiti alla configurazione ordinata;
• tasca e binario ispezionabili senza demolizioni;
• motore scelto su forza, corsa e cicli, non solo sul peso;
• zone di schiacciamento, comandi e sblocco valutati e provabili;
• posa sul cappotto risolta verso il supporto e sigillata;
• regime edilizio, paesaggio e condominio verificati prima della fornitura;
• preventivo, documenti, collaudo e manutenzione descritti come parti del sistema.

Domande frequenti

Che differenza c’è tra persiana scorrevole esterno muro e a scomparsa?

La prima resta visibile e parcheggia sulla facciata; la seconda entra in un controtelaio. Cambiano ingombro laterale, muratura, drenaggio, ispezionabilità e sequenza di posa.

È meglio il binario superiore o quello inferiore?

Non esiste una scelta universale. Nel sistema sospeso il supporto superiore porta il peso; nel sistema appoggiato lo porta la via di corsa inferiore. Il progetto deve dichiarare schema statico, portata e guida di contenimento.

Quanto spazio laterale serve per aprire la persiana?

Dipende dalla larghezza reale dell’anta, dalla sovrapposizione al vano, dagli arresti, dalla maniglia e dalla manutenzione. Va verificato sul disegno quotato del sistema, non sulla sola luce della finestra.

Una persiana scorrevole può essere montata sul cappotto?

Sì solo con un nodo progettato verso il supporto resistente. Il cappotto non va usato come elemento portante: occorrono staffe, distanziatori e sigillature compatibili con sistema e stratigrafia.

La guida inferiore deve essere incassata nel pavimento?

Non sempre. Può essere una guida continua, un profilo ribassato o un riscontro puntuale, secondo il prodotto. Deve comunque controllare l’anta, drenare, restare pulibile e non creare un ostacolo imprevisto.

Come si evita che l’anta esca dal binario?

Con dispositivi anti-deragliamento e anti-sollevamento previsti dal sistema, carrelli regolati, arresti meccanici e guide coerenti. Viti o fermi aggiunti senza progetto non sono una soluzione affidabile.

La motorizzazione si sceglie soltanto in base al peso?

No. Contano anche corsa, attrito, pendenza, azione del vento, numero di cicli, temperatura, geometria della trasmissione, comando, rilevamento ostacoli e sblocco manuale.

Cosa succede alla persiana motorizzata se manca corrente?

Deve essere nota la procedura prevista: sblocco manuale accessibile, alimentazione di emergenza o altra soluzione documentata. Va provata alla consegna senza improvvisare lo sgancio.

Le persiane scorrevoli resistono meglio al vento di quelle a battente?

Non si può dedurre dal tipo di apertura. La resistenza al vento appartiene al prodotto completo, installato come previsto, e va letta nella documentazione della configurazione e misura acquistata.

Serve un permesso per installarle?

Una sostituzione coerente può rientrare nella manutenzione ordinaria, ma nuove guide, tasche murarie, modifiche del prospetto, vincoli e regole locali possono cambiare il regime. Prima dell’ordine va verificato il caso concreto.

In condominio basta intervenire sulla propria finestra?

La facciata e il decoro restano rilevanti. Colore, sagoma, binari visibili e cassonetti possono richiedere verifiche del regolamento e comunicazioni o autorizzazioni condominiali.

Quanto costano le persiane scorrevoli?

Un prezzo al metro quadrato non basta: vanno separati ante, finitura, binari, carrelli, controtelaio, staffe, motore, comandi, opere murarie, accessi, collegamento elettrico, collaudo e manutenzione.

Fonti tecniche e normative

• UNI EN 13659:2015 — Chiusure oscuranti e tende alla veneziana esterne, requisiti prestazionali e sicurezza
• UNI EN 12216:2018 — Terminologia per tende e chiusure oscuranti
• UNI EN 1932:2013 — Metodi di prova della resistenza al vento
• EN 14501:2021+A1:2025 — Prestazioni di comfort termico e visivo
• UNI 11979:2025 — Caratterizzazione di controtelai e monoblocchi
• Direttiva 2006/42/CE relativa alle macchine, testo vigente
• Regolamento (UE) 2023/1230 relativo alle macchine
• Direttiva 2014/35/UE sul materiale elettrico entro determinati limiti di tensione
• Direttiva 2014/30/UE sulla compatibilità elettromagnetica
• D.M. 37/2008 — Impianti all’interno degli edifici
• Glossario nazionale delle opere realizzabili in edilizia libera
• D.P.R. 31/2017 — Interventi paesaggistici esclusi o semplificati, testo consolidato
• ENEA — FAQ su serramenti, schermature solari e chiusure oscuranti
• METRA Building — Esempio di persiana scorrevole a parete e dati di sistema
• ECLISSE Outdoor Collection — Esempio di controtelaio per persiana a scomparsa
• Antamatic — Esempio di automazione per persiana scorrevole interno muro
