La messa a terra del ponteggio non è un automatismo da applicare a ogni struttura metallica, ma nemmeno una voce da liquidare con un morsetto fissato al primo montante. Prima di decidere occorre separare tre rischi diversi: il ponteggio che può diventare una massa per un guasto elettrico, il ponteggio che può introdurre il potenziale di terra come massa estranea e la struttura esposta alla fulminazione. Ciascun caso richiede criteri, misure e documenti propri.

La domanda corretta non è quindi «quanti picchetti servono?», ma quale pericolo è presente, quale norma tecnica lo governa e quale protezione è verificabile. La valutazione parte dalla configurazione reale del cantiere: dimensioni e durata del ponteggio, continuità dei giunti, apparecchi elettrici installati, linee vicine, edificio servito, densità di fulmini al suolo e presenza delle persone.

Quando il ponteggio deve essere collegato a terra

Il D.Lgs. 81/2008 impone al datore di lavoro di valutare i rischi elettrici, compresi contatti diretti e indiretti, innesco, sovratensioni e fulminazione. Da questo obbligo non discende che ogni ponteggio metallico debba sempre ricevere lo stesso collegamento. L’esito dipende dal ruolo elettrico assunto dalla struttura nel cantiere.

Si possono incontrare tre condizioni, anche contemporaneamente:

  • massa: una parte conduttrice normalmente non in tensione può diventarlo per un guasto dell’isolamento di un componente elettrico;
  • massa estranea: la struttura può introdurre un potenziale, generalmente quello della terra, nell’area equipotenziale;
  • parte del sistema di protezione contro i fulmini: il calcolo del rischio rileva un rischio non tollerabile e il progetto assegna al ponteggio una funzione precisa.

Un ponteggio che non rientra in nessuna di queste condizioni non diventa più sicuro per il solo fatto di essere collegato a un dispersore improvvisato. Al contrario, una connessione non progettata può far credere risolto un rischio che riguarda in realtà un cavo danneggiato, una linea aerea troppo vicina o una protezione contro i fulmini incompleta.

Domanda Indizio da verificare Possibile misura Documento
Può andare in tensione per un guasto? Apparecchi, quadri, montacarichi, cavi o corpi illuminanti con parti attive e isolamento Protezione dai contatti indiretti, PE ed equipotenzialità secondo progetto Schema elettrico, dichiarazione e prove
Introduce il potenziale di terra? Contatto col terreno e resistenza misurata verso terra Collegamento equipotenziale se classificato massa estranea Verbale di misura e schema
È esposto ai fulmini? Geometria, ubicazione, durata, ambiente e densità di fulmini Misure LPS soltanto se richieste dalla valutazione Calcolo CEI EN IEC 62305-2 e progetto

Essere metallico non basta

Il materiale conduttore è soltanto il presupposto fisico. Per classificare il ponteggio servono le condizioni d’installazione. Un elettroutensile di classe II appoggiato per pochi minuti non trasforma automaticamente tutta la struttura in una massa; un argano o un quadro fissato al ponteggio, invece, impone di esaminare isolamento, conduttore di protezione, contatti e dispositivi differenziali.

Il ponteggio come massa: il rischio di contatto indiretto

Una massa è una parte conduttrice accessibile che può andare in tensione a causa di un guasto. Nel ponteggio il problema nasce, per esempio, quando un apparecchio di classe I è incorporato o fissato in modo che un difetto possa trasferire la tensione ai tubi: montacarichi, argani, quadri, illuminazione o altre attrezzature devono essere esaminati secondo il loro reale sistema di protezione.

La soluzione non consiste necessariamente nel collegare un filo al montante. Occorre coordinare conduttore di protezione, dispositivo differenziale o altra protezione automatica, impianto di terra e tempi d’interruzione. La guida sull’impianto di messa a terra e sulla misura della resistenza spiega perché il valore in ohm, da solo, non dimostra l’efficacia del sistema.

Cavi appoggiati e apparecchi fissati non sono la stessa cosa

Un cavo flessibile integro, idoneo al cantiere e protetto dai danneggiamenti non equivale a un componente elettrico solidale al ponteggio. Il sopralluogo deve però verificare schiacciamenti, spigoli, giunti, passaggi carrabili, acqua e trazioni. Se il percorso rende plausibile il contatto tra conduttore attivo e struttura, la prima misura è correggere posa e protezione meccanica, non usare la terra come rimedio a un cavo esposto.

Il ponteggio come massa estranea

Una massa estranea è una parte conduttrice non appartenente all’impianto elettrico, capace di introdurre un potenziale. Il ponteggio poggia spesso su basette, tavole e terreno, ma questa osservazione visiva non basta per classificarlo: umidità, materiali, ossidazione, geometria e appoggi cambiano la resistenza verso terra.

Nei cantieri la verifica viene normalmente effettuata con una misura strumentale e con i criteri della CEI 64-8 e della guida CEI 64-17. Il professionista deve dichiarare soglia e metodo applicati alla situazione, evitando di trasformare un valore convenzionale in una regola universale. Se il ponteggio è una massa estranea accessibile insieme alle masse dell’impianto, si valuta il collegamento equipotenziale principale o supplementare.

Perché una prova di continuità non misura il contatto con il terreno

La continuità tra due montanti indica se la corrente può passare lungo quella porzione metallica; la resistenza verso terra descrive invece il percorso dalla struttura al terreno. Sono prove diverse. Un ponteggio può avere campate ben collegate tra loro ma appoggi isolanti, oppure presentare contatto col suolo e giunti elettricamente discontinui.

Advertisement - Pubblicità

Protezione dai fulmini: una valutazione separata

L’articolo 84 del D.Lgs. 81/2008 richiede che strutture, impianti e attrezzature siano protetti dagli effetti dei fulmini con sistemi realizzati secondo le norme tecniche. La serie CEI EN IEC 62305, pubblicata nella nuova edizione dal CEI nel 2025, separa principi generali, valutazione del rischio, protezione fisica e sistemi elettrici ed elettronici.

La valutazione non si esaurisce osservando se il ponteggio è più alto della gronda. Considera fulmini sulla struttura e nelle vicinanze, tipo di danno, presenza e durata delle persone, possibili perdite, caratteristiche dell’edificio, linee entranti e misure già presenti. Per il rischio di perdita di vite umane si calcolano le componenti pertinenti e si confronta il risultato con il rischio tollerabile previsto dalla norma.

La probabilità di evento non è ancora il rischio

Un primo passaggio stima il numero annuo di eventi pericolosi combinando densità di fulmini al suolo, area di raccolta equivalente e coefficienti di posizione. In forma semplificata, per una struttura isolata:

ND = NG × AD × CD × 10−6

dove NG è la densità di fulmini al suolo, AD l’area di raccolta equivalente in metri quadrati e CD il coefficiente di posizione. Questo numero non decide da solo se serve un LPS: deve essere combinato con probabilità di danno e conseguenze. Per un’opera temporanea vanno inoltre rappresentate correttamente durata del cantiere e presenza effettiva delle persone.

Esempio: il ponteggio accanto a un edificio alto

Un ponteggio di 14 metri aderente a un fabbricato di 22 metri non può essere trattato come una torre isolata di 14 metri. Il volume di raccolta, l’eventuale protezione dell’edificio, la continuità del sistema esistente e le lavorazioni sul tetto cambiano il modello. Se durante il cantiere vengono rimossi captatori o calate, la valutazione deve considerare la fase transitoria e definire una protezione temporanea, non limitarsi allo stato finale.

Messa a terra ed LPS non sono sinonimi

Il collegamento equipotenziale riduce differenze di potenziale nelle condizioni per cui è progettato. Un sistema di protezione contro i fulmini deve invece gestire intercettazione, discesa, dispersione, distanze di separazione, equipotenzialità e sovratensioni. Collegare il ponteggio a un picchetto non garantisce che una corrente di fulmine segua percorsi sicuri né evita scariche laterali verso edificio, impianti o persone.

Se il ponteggio viene utilizzato come componente naturale o temporaneo dell’LPS, progetto e verifica devono definirne continuità, sezioni, connessioni, percorsi e integrazione con il dispersore. Una soluzione del genere non si improvvisa durante il montaggio.

Come svolgere il calcolo del rischio

  1. Definire il perimetro: ponteggio, edificio, fasi, durata, aree occupate e linee entranti.
  2. Rilevare la geometria: lunghezza, larghezza, altezza, teli, aggetti, copertura e strutture vicine.
  3. Acquisire i dati di fulminazione: densità valida per le coordinate del cantiere e fonte tracciabile.
  4. Classificare ambiente e persone: presenze, percorsi, possibilità di panico, incendio e conseguenze.
  5. Riconoscere le misure esistenti: LPS dell’edificio, SPD, schermature, equipotenzialità e loro disponibilità durante i lavori.
  6. Calcolare le componenti: eventi pericolosi, probabilità e perdite secondo la CEI EN IEC 62305-2.
  7. Confrontare col rischio tollerabile: scegliere misure che riducano ogni componente necessaria.
  8. Documentare le fasi: aggiornare il calcolo quando geometria, teli, gru, copertura o durata cambiano.
Dato Errore frequente Conseguenza Controllo utile
Coordinate e NG Usare un valore generico provinciale Frequenza degli eventi non tracciabile Fonte e data del dato
Geometria Considerare solo l’edificio finito Ponteggio, gru o fasi non modellati Disegno della configurazione massima
Durata e presenza Assumere occupazione continua o nulla Conseguenze sovra- o sottostimate Cronoprogramma e turni reali
LPS esistente Presumerlo efficace senza verifica Misura di protezione non disponibile Progetto, ispezione e continuità
Teli e trasformazioni Non aggiornare gli elaborati Mutano geometria, vento e percorsi Gestione formale della variante

Quanti collegamenti servono

Non esiste un numero valido per qualsiasi ponteggio. Espressioni come «due calate» o «un collegamento ogni 20 metri» possono appartenere a soluzioni storiche, schemi particolari o criteri di progetto, ma non sostituiscono classificazione e calcolo correnti. Il numero dipende dalla funzione: equipotenzialità, protezione dai contatti indiretti o parte di un LPS.

Il progetto deve indicare punti, percorso, sezione e protezione dei conduttori, tipo di morsetto e rapporto con il dispersore del cantiere. Collegamenti distribuiti possono servire a limitare impedenza e differenze di potenziale; moltiplicare picchetti senza coordinamento può invece creare percorsi non controllati e rendere difficile la verifica.

Un unico impianto di terra coordinato

Quando possibile, le masse e le masse estranee del cantiere vengono riferite a un sistema equipotenziale coordinato. Dispersori indipendenti molto vicini non restano elettricamente indipendenti durante un guasto o un fulmine. Prima di aggiungerne uno si deve comprendere il dispersore esistente, il quadro di cantiere e i collegamenti dell’edificio.

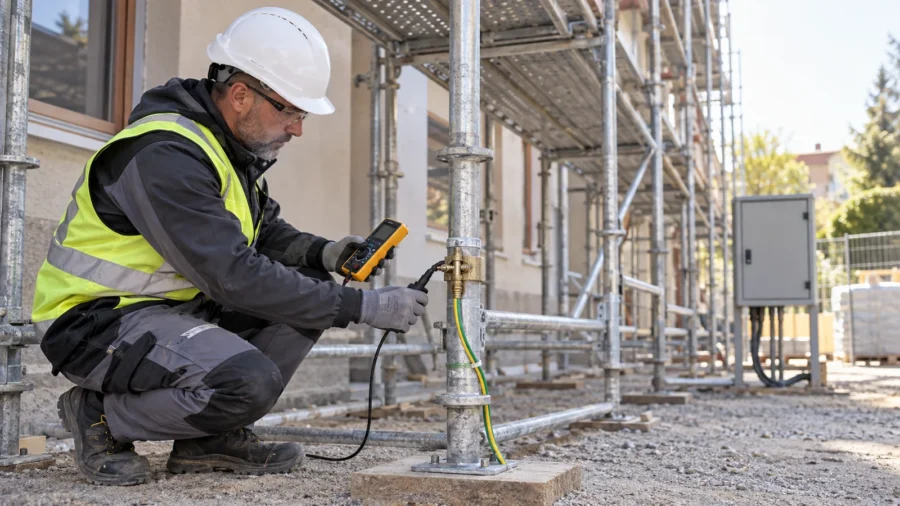

Componenti e posa del collegamento

Il collegamento deve essere riconoscibile, stabile, ispezionabile e protetto dai danneggiamenti. Il morsetto va applicato su una superficie idonea: vernice, ruggine, sporco o zincatura deteriorata possono rendere incerta la connessione. La scelta deve considerare metalli a contatto, corrosione galvanica, vibrazioni e smontaggi.

Il conduttore segue un percorso breve e protetto, senza anse inutili soprattutto se svolge una funzione contro i fulmini. Non deve attraversare passaggi dove può essere schiacciato o diventare inciampo. Etichette e disegno aiutano a evitare la rimozione accidentale durante una trasformazione.

Elemento Scelta da documentare Controllo Difetto tipico
Morsetto Compatibilità, serraggio e funzione prevista Esame visivo e stabilità meccanica Contatto su vernice o ossido
Conduttore Materiale, sezione, percorso e protezione Continuità e integrità Sezione scelta per abitudine
Giunti del ponteggio Continuità richiesta dal progetto Misure fra campate e livelli Presumerli tutti conduttivi
Dispersore Integrazione col sistema esistente Misura con metodo dichiarato Picchetto isolato non coordinato
Connessione al quadro Schema di protezione e PE Coordinamento e prova differenziali Confondere terra ed equipotenziale

La continuità dei giunti va provata quando è necessaria

Tubi e telai accoppiati meccanicamente non garantiscono automaticamente una continuità stabile nel tempo. Morsetti, spine, cunei, ossido, sporco e trasformazioni influenzano il percorso. Questo vale anche per i nodi descritti nella guida al ponteggio a tubo e giunto: la funzione strutturale del serraggio non equivale da sola a una prestazione elettrica documentata. Le misure vanno distribuite fra campate, livelli e punti singolari, con strumento idoneo e azzeramento dei puntali, registrando valori e posizioni.

Distanza dalle linee elettriche aeree

La messa a terra non consente di avvicinare il ponteggio a una linea attiva. L’articolo 117 e l’Allegato IX del D.Lgs. 81/2008 richiedono di togliere tensione e mettere in sicurezza, installare ostacoli rigidi oppure mantenere una distanza adeguata considerando ingombri, oscillazioni e movimenti di persone, tubi e attrezzature.

Tensione nominale della linea Distanza minima indicata dall’Allegato IX Da includere nella verifica
Fino a 1 kV 3 m Tubi movimentati, sporgenze e oscillazioni
Oltre 1 kV fino a 30 kV 3,5 m Massima configurazione di lavoro
Oltre 30 kV fino a 132 kV 5 m Frecce e movimenti del conduttore
Oltre 132 kV 7 m Coordinamento con il gestore della linea

Queste distanze non sono una zona operativa da occupare senza valutazione: sono il riferimento minimo quando non si adottano le altre misure previste. Il montaggio può richiedere margini maggiori perché un tubo lungo descrive un’area molto più ampia del montante già posato.

Prove iniziali e verifiche durante il cantiere

Prima dell’uso si controllano corrispondenza al progetto, connessioni, protezione meccanica, continuità ed eventuale resistenza di terra. Se il ponteggio partecipa alla protezione dai contatti indiretti, si verificano anche coordinamento con dispositivi automatici e tempi d’intervento secondo lo schema. Se è parte dell’LPS, le prove seguono il progetto di protezione contro i fulmini.

L’articolo 86 del D.Lgs. 81/2008 richiede controlli periodici secondo norme tecniche e istruzioni, con esito verbalizzato e conservato. Il D.P.R. 462/2001 disciplina denuncia e verifiche degli impianti di terra e dei dispositivi contro le scariche atmosferiche nei luoghi di lavoro: nei cantieri la periodicità delle verifiche regolamentari è biennale, ferma restando la manutenzione necessaria e i controlli dopo modifiche o eventi.

Quando ripetere subito i controlli

  • dopo ampliamento, riduzione o spostamento del ponteggio;
  • dopo rimozione o sostituzione di un collegamento;
  • dopo fulmine, sovratensione, guasto elettrico o intervento del differenziale;
  • dopo urti, lavori sul terreno, forte corrosione o allagamento;
  • quando vengono aggiunti argani, illuminazione, teli, gru o nuove linee;
  • prima della ripresa dopo una lunga sospensione del cantiere.

Documenti, denuncia e coordinamento di cantiere

La relazione deve riportare classificazione del ponteggio, dati e versione delle norme, planimetria, schema dei collegamenti, strumenti, risultati e conclusioni. Se la protezione contro i fulmini non è necessaria, è utile conservare il calcolo che lo dimostra: la frase «autoprotetto» senza dati non è una valutazione.

Il PiMUS descrive montaggio, trasformazione e smontaggio, mentre POS e PSC coordinano i rischi e le interferenze. La guida su differenze e contenuti di POS e PSC aiuta a collocare correttamente le misure. Calcolo elettrico e relazione fulmini possono essere allegati e richiamati, ma non vanno ridotti a una riga generica nel PiMUS.

Quando l’impianto rientra nel D.M. 37/2008, l’impresa abilitata rilascia la dichiarazione di conformità con gli allegati pertinenti. Per gli impianti soggetti al D.P.R. 462/2001 il datore di lavoro gestisce gli adempimenti verso INAIL e organo di vigilanza tramite i canali correnti, conservando dichiarazione, trasmissioni e verbali.

Ruoli e responsabilità

Il datore di lavoro dell’impresa valuta il rischio e assicura impianti, manutenzione e verifiche. Il progettista elettrico o lo specialista della protezione contro i fulmini definisce calcoli e misure quando richiesti. L’installatore realizza e prova quanto di propria competenza; il coordinatore verifica la coerenza nel PSC e le interferenze, senza sostituirsi ai progettisti o ai datori di lavoro.

Il montatore del ponteggio deve sapere quali collegamenti non rimuovere e come segnalarne il danneggiamento. Se una trasformazione cambia altezza, sviluppo, teli, attrezzature o parti dell’LPS, il preposto sospende la modifica finché gli elaborati non sono aggiornati.

Costi indicativi e preventivo

Il costo dipende più dal rilievo e dalla responsabilità tecnica che dal metro di cavo. Una verifica limitata di continuità o terra può collocarsi indicativamente fra 150 e 450 euro; una valutazione documentata del rischio fulmini può richiedere 300–900 euro, aumentando per edifici complessi, più fasi o linee entranti. Collegamenti, protezioni e dispersori vanno computati per quantità e condizioni reali.

Nel preventivo devono essere separate almeno: sopralluogo, calcolo, progetto, materiali, posa, prove, denuncia o pratica, verifiche regolamentari e controlli dopo trasformazioni. La guida sui costi della sicurezza in cantiere chiarisce perché queste misure non vanno nascoste in una percentuale generica.

Esempio di computo leggibile

Per un ponteggio di facciata già classificato come massa estranea, l’offerta può indicare separatamente rilievo e misura iniziale, schema equipotenziale, numero e tipo dei morsetti, metri e sezione del conduttore, protezioni meccaniche, collegamento al collettore, prova finale e verbale. Se il calcolo fulmini conclude che non serve un LPS, quella relazione resta una prestazione tecnica distinta dalla posa.

Errori frequenti

  • mettere a terra ogni ponteggio senza classificare il rischio;
  • confondere protezione dai guasti elettrici, equipotenzialità e fulmini;
  • applicare un numero fisso di picchetti senza progetto;
  • presumere continuità elettrica da quella meccanica;
  • usare la terra per compensare cavi mal posati o distanze insufficienti;
  • considerare efficace l’LPS dell’edificio mentre è smontato per i lavori;
  • non aggiornare il calcolo dopo teli, gru o trasformazioni;
  • conservare soltanto fotografie, senza valori, schema e strumenti.

Checklist prima dell’uso

  1. Configurazione e fasi del ponteggio sono rappresentate?
  2. Apparecchi e cavi fissati o vicini sono censiti?
  3. È motivata la classificazione come massa o massa estranea?
  4. La valutazione fulmini usa dati aggiornati e geometria reale?
  5. Collegamenti, conduttori e dispersore coincidono con lo schema?
  6. Sono disponibili misure iniziali e verbale?
  7. Le distanze dalle linee includono la movimentazione dei tubi?
  8. PiMUS, POS, PSC e progetto si richiamano senza contraddirsi?
  9. Sono definiti controlli dopo trasformazioni ed eventi?
  10. Denuncia e verifiche regolamentari sono assegnate a un responsabile?

Hai bisogno di un'impresa edile?

Descrivi il lavoro da realizzare: ti aiutiamo a inoltrare la richiesta a imprese edili pertinenti.

Domande frequenti sulla messa a terra del ponteggio

Tutti i ponteggi metallici devono essere messi a terra?

No. Occorre stabilire se il ponteggio è una massa, una massa estranea o richiede protezione contro i fulmini in base alla valutazione del rischio.

Un picchetto rende il ponteggio protetto dai fulmini?

No. Un LPS richiede valutazione e progetto di captazione, discesa, dispersione, equipotenzialità e distanze; il solo picchetto non dimostra nulla.

Come si stabilisce se il ponteggio è una massa estranea?

Si esaminano accessibilità e capacità di introdurre il potenziale di terra, effettuando le misure previste e applicando il criterio normativo pertinente al cantiere.

I giunti garantiscono la continuità elettrica?

Non automaticamente. Tipo di giunto, serraggio, ossido e trasformazioni possono interrompere il percorso; quando la continuità serve deve essere misurata.

Quanti collegamenti a terra occorrono?

Non esiste un numero universale. Punti e conduttori dipendono dalla funzione elettrica, dalla geometria e dal progetto.

Il ponteggio può usare il dispersore dell’edificio?

Può essere coordinato con il sistema esistente se il progetto ne verifica disponibilità, continuità e adeguatezza durante tutte le fasi del cantiere.

La messa a terra consente di lavorare vicino a una linea aerea?

No. Restano obbligatorie la messa fuori tensione, le barriere o le distanze di sicurezza previste, considerando anche materiali e attrezzature movimentati.

Chi esegue la valutazione del rischio fulmini?

Serve una persona competente nella progettazione elettrica e nella serie CEI EN IEC 62305, con incarico e dati sufficienti a descrivere il cantiere.

Il calcolo va aggiornato se si monta un telo?

Va riesaminato quando cambiano geometria o condizioni rilevanti; il telo richiede inoltre una distinta verifica strutturale per l’azione del vento.

Ogni quanto si verifica l’impianto di terra del cantiere?

Il D.P.R. 462/2001 prevede verifiche regolamentari biennali nei cantieri, oltre a manutenzione e controlli dopo modifiche, guasti o eventi.

Il PiMUS sostituisce il progetto elettrico?

No. Coordina il montaggio e l’uso del ponteggio, ma calcoli elettrici e fulmini restano elaborati specialistici da richiamare quando pertinenti.

Quali prove vanno registrate?

Esame visivo, continuità, resistenza verso terra e coordinamento delle protezioni secondo il caso, indicando punti, metodo, strumento, data ed esito.
