La termocamera in edilizia rende visibili differenze nella radiazione infrarossa emessa e riflessa dalle superfici. Può aiutare a riconoscere ponti termici, discontinuità dell’isolamento, percorsi d’aria e aree compatibili con umidità o infiltrazioni, senza aprire subito pareti e controsoffitti. Non vede però attraverso i muri, non misura direttamente l’acqua e non assegna automaticamente una causa a ogni colore: produce un termogramma che deve essere interpretato nelle condizioni in cui è stato acquisito.

Il risultato affidabile nasce dall’insieme di strumento, preparazione dell’edificio, differenza termica utile, emissività, messa a fuoco, competenza e prove di conferma.

Una termocamera economica può essere valida per uno screening preliminare; una perizia o una diagnosi quantitativa richiedono invece prestazioni adeguate, file radiometrici, un protocollo ripetibile e conclusioni che distinguano ciò che è osservato da ciò che è soltanto ipotizzato.

Che cosa vede davvero una termocamera

Ogni superficie con temperatura superiore allo zero assoluto emette radiazione infrarossa. Il sensore la rileva e il software costruisce una matrice di valori apparenti, rappresentata con una palette di colori o in scala di grigi. Il colore non corrisponde a una sostanza: indica soltanto la posizione di un valore rispetto alla scala scelta. Cambiando intervallo e palette, la stessa scena può apparire molto diversa senza che la parete sia cambiata.

La temperatura calcolata dipende non solo dalla superficie, ma anche da emissività impostata, radiazione riflessa, distanza, atmosfera e caratteristiche dello strumento. Intonaci e pitture opache sono normalmente più semplici da leggere rispetto a metalli lucidi, vetri o rivestimenti smaltati, sui quali la termocamera può mostrare il riflesso dell’operatore, del cielo o di una sorgente calda.

Termogramma e fotografia visibile vanno acquisiti insieme

L’immagine infrarossa da sola può essere difficile da ricollocare sulla parete. Una buona indagine abbina sempre una fotografia nel visibile, una vista d’insieme e immagini di dettaglio con riferimenti geometrici. Serramenti, pilastri, tubazioni, mobili e bocchette d’aria devono essere riconoscibili: sono elementi capaci di spiegare un’anomalia o di generare un falso positivo.

Che cosa si può cercare con la termografia edilizia

La UNI EN ISO 6781-1:2023 inquadra la termografia degli edifici per rilevare irregolarità di calore, aria e umidità. La parola decisiva è irregolarità: l’immagine segnala una distribuzione diversa da quella attesa, mentre la diagnosi richiede di collegarla alla geometria, ai materiali, all’uso del locale e alle condizioni al contorno. Lo stesso disegno termico può avere cause differenti, e difetti diversi possono sovrapporsi.

Obiettivo Che cosa può mostrare Conferma normalmente necessaria
Ponti termici Zone superficiali più fredde o più calde coerenti con nodi strutturali e geometrici Disegni, stratigrafia, condizioni stabili e valutazione termoigrometrica
Isolante discontinuo Pattern anomali, vuoti o differenze tra campiture confrontabili Confronto con progetto, ispezione, saggio o misura del flusso termico
Perdite d’aria Tracce termiche lungo giunti e attraversamenti quando l’aria modifica la superficie Blower door, fumo tracciante, anemometria o ispezione del giunto
Umidità e infiltrazioni Aree con evaporazione o inerzia differenti dal supporto asciutto Igrometria, cronologia, prova d’acqua, pressione impianto o saggio
Impianti radianti e tubazioni Andamento superficiale dei circuiti quando sono in funzione Schema, temperature di esercizio, prova di tenuta e misure di contatto
Quadri e componenti elettrici Differenze termiche sotto carico Misure elettriche, confronto tra fasi, condizioni di carico e tecnico abilitato

Screening qualitativo e misura quantitativa non sono la stessa cosa

In un esame qualitativo si confrontano forme e differenze relative tra zone dello stesso componente: serve soprattutto a localizzare dove approfondire. Nell’esame quantitativo si attribuiscono temperature e scarti numerici; diventano allora critici emissività, temperatura riflessa, distanza, atmosfera, calibrazione, dimensione del bersaglio e incertezza. Scrivere “questa zona è più fredda” non equivale a dichiarare una temperatura superficiale accurata.

La termocamera non misura direttamente la trasmittanza

Un termogramma può evidenziare una discontinuità e orientare l’analisi, ma da una singola immagine non si ricava automaticamente il valore U di una parete. La trasmittanza dipende dal flusso di calore e dalle differenze di temperatura in condizioni definite; per misure in opera si applicano metodi dedicati, come quelli con termoflussimetro. Allo stesso modo, la termografia non sostituisce la diagnosi energetica dell’edificio, che considera consumi, impianti e scenari d’intervento.

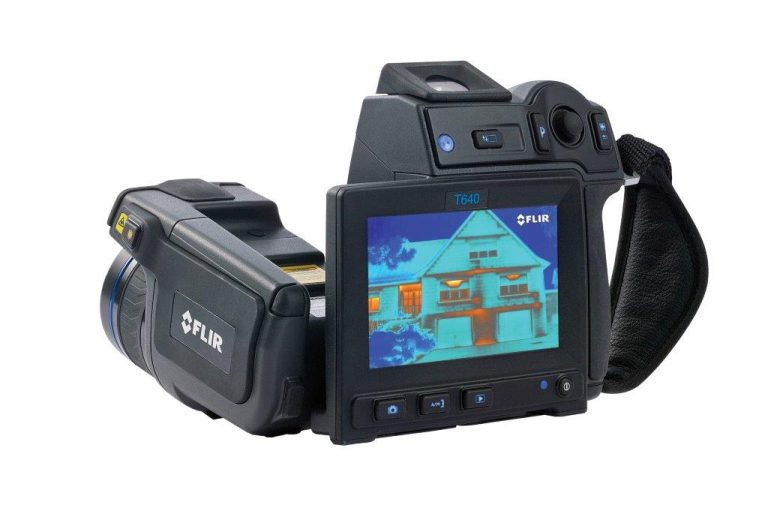

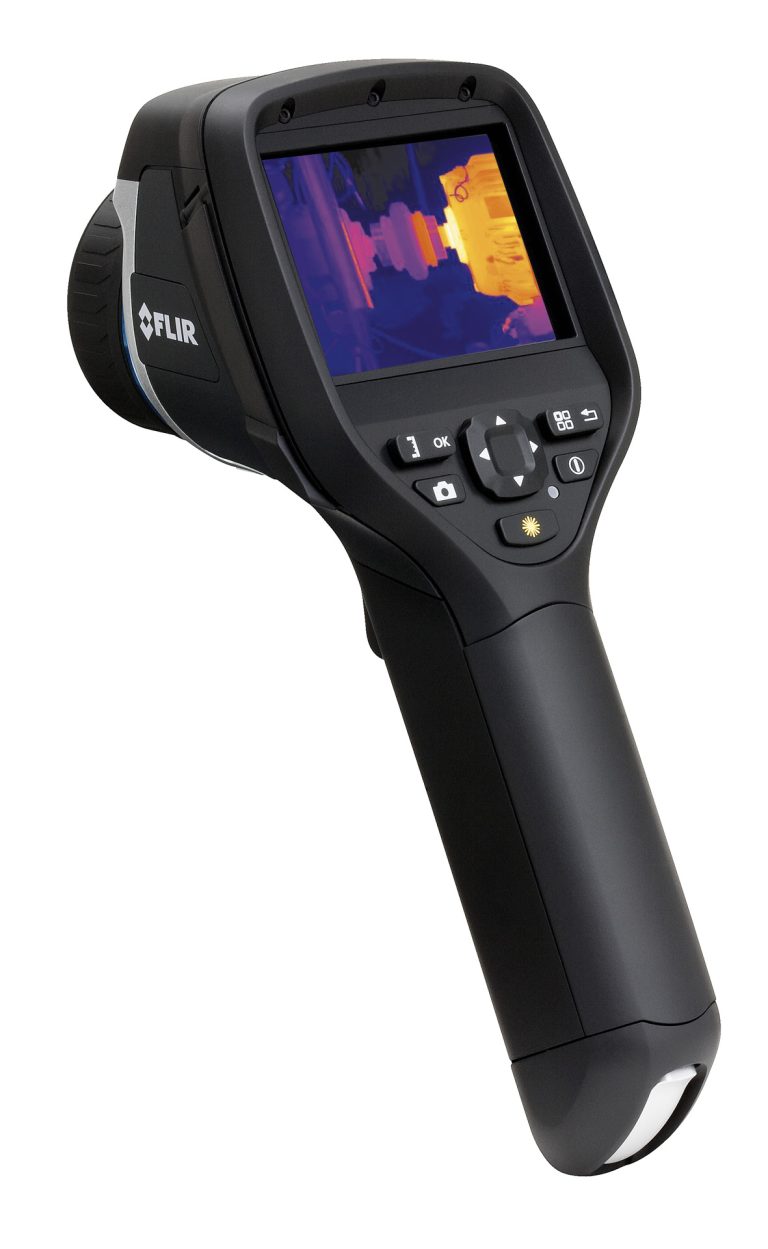

Come scegliere una termocamera per l’edilizia

Il confronto non dovrebbe fermarsi al numero di pixel o all’intervallo massimo di temperatura. In edilizia servono dettagli su superfici ampie, piccoli scarti termici e immagini ripetibili. Una risoluzione maggiore aiuta a leggere nodi lontani e a documentare facciate; una buona sensibilità termica separa differenze piccole; la messa a fuoco regolabile evita che bordi e giunti vengano mescolati. La scelta va fatta sulla distanza reale di lavoro e sul più piccolo dettaglio che deve essere misurato, non sull’ingrandimento digitale.

Caratteristica Significato operativo Domanda da porre prima dell’acquisto o incarico
Risoluzione del sensore Numero di punti termici realmente acquisiti Il nodo da osservare occupa abbastanza pixel alla distanza prevista?
NETD o sensibilità termica Capacità di distinguere piccoli scarti, espressa normalmente in mK Lo strumento separa i gradienti deboli tipici dell’involucro?
IFOV e risoluzione di misura Area reale rappresentata da un pixel e dimensione minima misurabile Il bersaglio è abbastanza grande rispetto allo spot alla distanza d’uso?
Fuoco e ottica Nitidezza e campo inquadrato Il fuoco è regolabile e l’ottica è adatta a interni stretti o facciate?
File radiometrico Conserva i dati per correggere parametri e analizzare punti e aree Si possono esportare originali, non solo immagini colorate?
Fotocamera visibile e rapporto Permettono di riconoscere la posizione e documentare l’indagine Le immagini si associano senza ambiguità e il software produce un rapporto verificabile?
Calibrazione e assistenza Sostengono accuratezza e tracciabilità nel tempo Sono disponibili certificato, controlli periodici e manutenzione?

I moduli collegati allo smartphone sono utili per verifiche orientative e manutenzione, ma occorre conoscere risoluzione, fuoco, intervallo, radiometria e condizioni d’impiego. Un’immagine gradevole non garantisce che un dettaglio piccolo sia stato realmente risolto. Per un incarico professionale conta anche la possibilità di conservare file originali, annotare parametri e ripetere l’acquisizione dallo stesso punto.

Advertisement - Pubblicità

Perché l’umidità può produrre un’anomalia termica

Un materiale bagnato può scambiare calore in modo diverso da quello asciutto. Con l’evaporazione la superficie può raffreddarsi; acqua e materiali umidi hanno inoltre capacità termica e conduzione differenti. L’effetto osservabile cambia però con fase di bagnatura, profondità, ventilazione, temperatura e stratigrafia. Una zona appena bagnata non presenta necessariamente lo stesso disegno durante l’asciugatura.

Il tecnico cerca quindi un’anomalia coerente con il percorso plausibile dell’acqua, non un colore specifico. Una fascia sotto un davanzale che si estende dopo pioggia da una determinata esposizione è più significativa di una macchia fredda isolata. La termografia individua l’area su cui concentrare l’indagine; l’umidità effettiva va confermata in punti rappresentativi. La guida sull’umidità in casa aiuta a distinguere fenomeni ambientali, risalita, condensa e ingressi d’acqua prima di scegliere il rimedio.

Freddo non significa sempre bagnato

Un ponte termico, una discontinuità dell’isolamento o uno spiffero possono creare una zona più fredda e stabile. Un tubo caldo o freddo, il telaio del serramento, un pilastro e una ripresa di muratura possono disegnare anomalie regolari. L’acqua può perfino apparire relativamente più calda in alcune fasi, perché il comportamento dipende dall’andamento termico della parete. L’interpretazione deve considerare forma, posizione, tempo ed evoluzione.

Disegno termico Possibile spiegazione Controllo utile
Fascia verticale irregolare dopo pioggia Percorso d’acqua o interfaccia bagnata Cronologia meteo e misure di umidità
Linea regolare su pilastro o solaio Ponte termico Confronto con struttura e calcolo termoigrometrico
Lingua fredda dal giunto del serramento Ingresso d’aria Depressurizzazione, fumo tracciante o anemometria
Traccia stretta con andamento impiantistico Tubazione o perdita Schema impianto e prova di pressione
Area lucida con immagine instabile Riflessione infrarossa Cambio angolo e verifica dell’emissività
Zona fredda dietro un mobile Scarsa convezione e superficie fredda Rimozione ostacolo e stabilizzazione

Condizioni necessarie per un’indagine leggibile

Non esiste una differenza di temperatura universale valida per ogni ricerca d’infiltrazione. Serve contrasto sufficiente perché il fenomeno produca un segnale superiore al rumore della scena e dello strumento. Per difetti termici dell’involucro può essere utile una differenza stabile tra interno ed esterno; per l’umidità contano anche evaporazione, inerzia e tempo trascorso dalla bagnatura.

Prima del sopralluogo vanno registrati temperatura e umidità dell’aria interna ed esterna, vento, irraggiamento, pioggia recente, funzionamento degli impianti e uso dei locali. Una facciata appena colpita dal sole conserva gradienti che possono mascherare o imitare l’umidità. Vento forte e correnti d’aria alterano lo scambio superficiale; pioggia in corso può rendere difficile separare bagnatura esterna e percorso interno.

Il momento di misura dipende dalla domanda

Se si vuole documentare l’estensione di un’area bagnata, si può confrontare una scansione di riferimento con una eseguita dopo l’evento. Se si cercano perdite intermittenti, può essere necessario osservare più fasi. Per un sospetto di condensa servono condizioni termoigrometriche rappresentative; per una perdita di impianto è utile correlare immagini e cicli di utilizzo. Data e ora del termogramma sono quindi parte del risultato.

Stabilizzare l’ambiente senza creare una scena artificiale

Impianti accesi o spenti da pochi minuti, finestre appena aperte e ventilatori diretti sulla parete producono transitori difficili da interpretare. Il locale va preparato secondo il protocollo dell’indagine e mantenuto stabile per il tempo necessario. Mobili, tende e quadri possono schermare le superfici; la loro rimozione deve precedere la misura abbastanza da consentire un riequilibrio, altrimenti resterà l’impronta termica dell’oggetto.

Emissività, riflessi, fuoco e scala

L’emissività descrive quanto una superficie reale si comporta, nell’intervallo considerato, rispetto a un emettitore ideale. Un’impostazione errata influenza soprattutto la misura quantitativa; anche in un’analisi qualitativa, superfici con finiture diverse possono apparire differenti pur trovandosi alla stessa temperatura. È buona pratica annotare materiale, finitura e impostazioni e, quando serve un valore accurato, usare una procedura di verifica appropriata.

La messa a fuoco è decisiva: un’immagine sfocata attenua i contrasti e mescola pixel adiacenti. La risoluzione geometrica stabilisce quanto è grande l’area rappresentata da un pixel alla distanza di lavoro. Per un giunto sottile non basta ingrandire digitalmente: occorre avvicinarsi in sicurezza, usare un’ottica adatta o riconoscere che il dettaglio è sotto la capacità del sistema.

Come gestire superfici con emissività diversa

Intonaci, laterizi e pitture opache tendono a essere più semplici da confrontare dei metalli lucidi. Su alluminio, acciaio lucidato, vetro e piastrelle smaltate aumenta il peso della radiazione riflessa: la camera può rappresentare il cielo, il corpo dell’operatore o una sorgente vicina anziché la sola temperatura del bersaglio. Cambiare angolo di ripresa e osservare se l’anomalia si sposta è un controllo qualitativo utile; per una misura quantitativa si determina l’emissività con una procedura documentata e si stima la temperatura apparente riflessa. Tabelle generiche di emissività sono solo un punto di partenza, perché finitura, ossidazione, colore, lunghezza d’onda e angolo modificano il comportamento reale.

Palette e scala non cambiano il fenomeno

La palette serve a leggere l’immagine, non è una diagnosi. Una scala automatica diversa per ogni foto può far apparire enorme uno scarto minimo o nascondere un difetto reale. Nei confronti prima/dopo conviene conservare intervallo, posizione, distanza, condizioni e parametri coerenti. Le isoterme possono evidenziare una soglia, ma la soglia deve derivare dal quesito tecnico e non dalla ricerca di un’immagine più spettacolare.

Parametro Perché conta Errore tipico
Emissività Influenza la conversione della radiazione in temperatura apparente Confrontare direttamente intonaco opaco e metallo lucido
Temperatura riflessa Contribuisce al segnale ricevuto dalle superfici Scambiare il riflesso del cielo per una zona fredda
Messa a fuoco Conserva bordi e differenze locali Interpretare un’immagine sfocata come uniforme
Distanza e ottica Definiscono la dimensione reale del pixel Misurare un giunto più piccolo dell’area osservata
Intervallo termico Determina il contrasto visivo della palette Credere che un cambio di scala sia un cambio fisico
Calibrazione e controlli Supportano tracciabilità e affidabilità Usare lo strumento senza verificarne lo stato

Ponti termici, isolamento e perdite d’aria

Per osservare l’involucro serve un flusso termico sufficiente e relativamente stabile tra interno ed esterno. Dall’interno, in stagione fredda, pilastri, travi, balconi, spallette e cassonetti possono apparire più freddi delle campiture isolate; dall’esterno il segno può invertirsi perché la dispersione rende più calda la facciata. Questa lettura non è automatica: orientamento, vento, sole, pioggia, inerzia e rivestimenti ventilati possono cambiare o cancellare il contrasto.

Geometria regolare e confronto tra zone omologhe

Un ponte termico strutturale tende a seguire un nodo riconoscibile e a ripetersi su piani o campate simili. Un vuoto nell’isolante può invece presentare bordi legati al pannello o alla posa. Il confronto più robusto avviene tra superfici dello stesso materiale, nella stessa immagine e con condizioni equivalenti. Per valutare il rischio di muffa non basta il punto più freddo: si mettono in relazione temperatura superficiale, temperatura e umidità dell’aria, durata delle condizioni e geometria del nodo.

Aria e difetto termico possono sovrapporsi

Una perdita d’aria raffredda o riscalda la superficie lungo il percorso e può imitare un isolante mancante. La forma spesso parte da giunti, prese, battute, passaggi impiantistici o attacchi fra parete e solaio. Il Blower Door Test misura la permeabilità dell’involucro; usato insieme alla termografia, in condizioni controllate, può rendere più leggibili le tracce d’aria. La termocamera da sola non quantifica la portata della perdita.

Protocollo di rilievo con la termocamera

La UNI EN ISO 6781-1:2023 tratta procedure, attrezzature, competenze e rapporto per individuare irregolarità di calore, aria e umidità negli edifici mediante metodi infrarossi. In pratica, la termografia funziona meglio dentro una diagnosi progressiva, non come sopralluogo isolato con consegna di alcune immagini colorate.

  1. Definire il quesito: indicare locali, eventi che attivano il difetto, origine sospetta e limiti dell’incarico.
  2. Raccogliere la storia: fotografie datate, consumi, piogge, vento, utilizzo degli impianti, riparazioni e variazioni stagionali.
  3. Ispezionare nel visibile: mappare aloni, crepe, giunti, soglie, copertine, scarichi e materiali.
  4. Registrare le condizioni: temperature, umidità relative, meteo, impianti, irraggiamento e ostacoli.
  5. Acquisire la scansione di base: immagini d’insieme e dettagli da angoli controllati, con fotografie abbinate.
  6. Creare una griglia di confronto: misurare punti anomali e punti apparentemente asciutti sullo stesso materiale.
  7. Formulare ipotesi alternative: acqua, ponte termico, aria, impianto, geometria o riflessione.
  8. Abbinare la prova selettiva: scegliere igrometria, bagnatura, pressione impianto, blower door o saggio.
  9. Ripetere le immagini: mantenere posizione, scala e condizioni confrontabili e registrare i tempi.
  10. Confermare e riferire: distinguere anomalia osservata, causa probabile e causa dimostrata.

Mappa prima, dettaglio dopo

Una scansione ampia consente di capire se l’anomalia segue la struttura, il bordo del solaio o un percorso irregolare. Solo dopo si acquisiscono dettagli ravvicinati. Partire da immagini molto strette può far perdere il rapporto con i componenti circostanti e aumentare il rischio di attribuire a una perdita ciò che è invece la normale geometria termica del nodo.

Quali prove abbinare alla termografia

ASTM E3216-26 considera la termografia uno strumento diagnostico potente quando i risultati sono correlati con tecniche di misura diretta. Il metodo abbinato dipende dall’ipotesi: una misura elettrica costruisce una mappa comparativa, un campione può fornire un dato più diretto, una prova d’acqua riproduce l’ingresso meteorico, mentre pressurizzazione e fumo aiutano a localizzare percorsi d’aria.

Prova abbinata Domanda a cui risponde Limite da dichiarare
Misuratore elettrico L’area anomala differisce da punti asciutti comparabili? Sali, metalli e materiale influenzano la lettura
Misura gravimetrica Quanta acqua contiene il campione? È locale, invasiva e richiede campionamento corretto
Umidità e temperatura dell’aria Esistono condizioni favorevoli alla condensa? Non localizzano da sole acqua dentro la parete
Prova d’acqua localizzata Un giunto o dettaglio riproduce il difetto? Va controllata per non bagnare aree diverse
Blower door e fumo L’anomalia è legata a un percorso d’aria? La pressione può modificare il comportamento reale
Prova di pressione impianto Esiste una perdita nella rete? Serve isolare correttamente il circuito
Saggio o endoscopia Cosa accade negli strati nascosti? È puntuale e può richiedere ripristino

Igrometria: confronto, non numero magico

Molti strumenti non invasivi restituiscono un indice influenzato dal materiale e dalla profondità del campo di misura. È più affidabile confrontare punti dello stesso supporto, costruire una griglia e ripeterla nel tempo. Un valore alto su una zona con sali o elementi metallici non dimostra da solo la presenza d’acqua; un valore basso in superficie non esclude umidità più profonda.

Blower door per separare infiltrazioni d’aria

La pressurizzazione meccanica prevista dalla ISO 9972 misura la permeabilità all’aria dell’involucro. Abbinata alla termografia può accentuare le tracce prodotte da aria esterna lungo giunti e attraversamenti, aiutando a distinguerle da una bagnatura. La guida al Blower Door Test approfondisce preparazione, valori e limiti della prova.

Prova d’acqua: una zona alla volta

Per infiltrazioni di pioggia si parte dal dettaglio sospetto più basso e da un’area limitata. Si registrano condizioni iniziali, portata, durata e tempi di comparsa, quindi si ripete la scansione senza cambiare arbitrariamente scala e posizione. Bagnare tutta la facciata o usare alta pressione rende il risultato ambiguo e può creare un ingresso che nelle condizioni reali non avverrebbe. ASTM E2128-26 inquadra la parete come sistema e richiede che storia, componenti e interazioni siano valutati in sequenza.

Come distinguere infiltrazione, condensa e ponte termico

La cronologia è spesso decisiva. Un’anomalia che si estende dopo pioggia con vento e poi regredisce lentamente è compatibile con acqua meteorica. Una superficie che raggiunge condizioni critiche soltanto con elevata umidità interna e basse temperature esterne può indicare condensa. Un disegno che resta allineato a pilastri, travi o bordi geometrici suggerisce un ponte termico, anche se i fenomeni possono coesistere.

Il calcolo del punto di rugiada e del rischio di condensa aiuta a valutare il meccanismo termoigrometrico, ma non sostituisce l’ispezione. Viceversa, vedere una temperatura superficiale bassa non dimostra che si sia formata condensa: servono temperatura, umidità dell’aria, condizioni al contorno e durata.

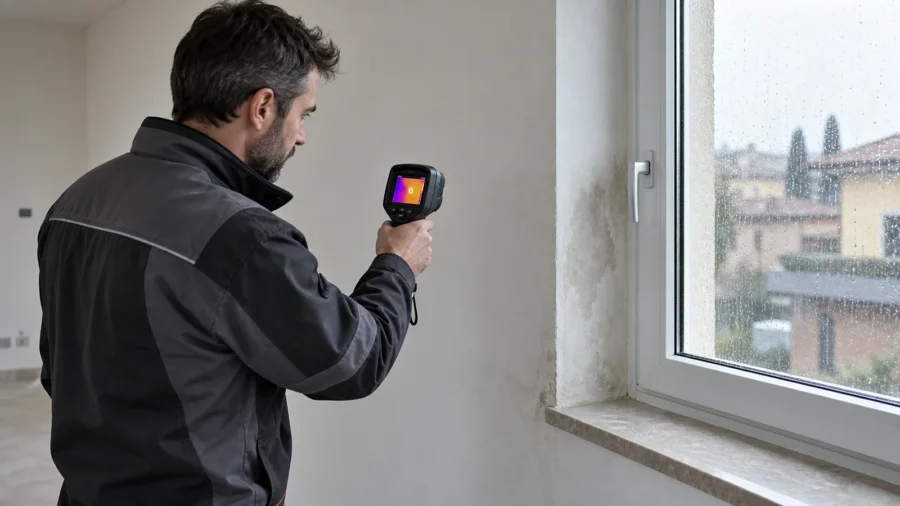

Caso pratico: alone sotto il davanzale

Dopo piogge da ovest compare una macchia sotto una finestra. La scansione di base mostra il nodo del telaio più freddo, ma la differenza è regolare e potrebbe dipendere dal ponte termico. Le misure elettriche individuano invece un incremento localizzato alla testata sinistra del davanzale. Una bagnatura selettiva della sola testata riproduce, dopo un intervallo registrato, un’estensione irregolare visibile anche nel termogramma. L’esito non è “la termocamera ha trovato la perdita”: è la convergenza tra cronologia, geometria, misura e prova a confermare il raccordo difettoso.

Caso pratico: macchia sul soffitto senza pioggia

Una zona fredda sul soffitto può far pensare al terrazzo soprastante. Se l’anomalia cresce quando viene utilizzato un bagno al piano superiore e non varia dopo le piogge, l’ipotesi impiantistica diventa prioritaria. Schema delle tubazioni, prova di tenuta e saggio mirato evitano di demolire l’impermeabilizzazione esterna sulla base del solo colore termico.

Falsi positivi ed errori frequenti

Il falso positivo nasce quando un’anomalia reale viene attribuita alla causa sbagliata. Superfici con materiali diversi, correnti d’aria, evaporazione da pulizia recente, ombre solari, impianti, distacchi, vuoti, ponti termici e riflessi possono produrre contrasti. Anche l’elaborazione può ingannare: una scala molto stretta enfatizza differenze minime, mentre una scala troppo ampia nasconde segnali utili.

  • non misurare senza annotare meteo, impianti e condizioni del locale;
  • non confrontare temperature apparenti di materiali con emissività molto diversa;
  • non diagnosticare acqua da una sola immagine e senza punti di controllo;
  • non usare foto sfocate o prive di corrispondenza nel visibile;
  • non confondere la zona umida con il punto da cui l’acqua è entrata;
  • non consegnare palette colorate senza interpretazione, limiti e raccomandazioni;
  • non aprire una parete prima di aver scelto il punto con le evidenze migliori.

Che cosa deve contenere la relazione

Il rapporto dovrebbe identificare edificio, committente e quesito, descrivere componenti e aree escluse, riportare data, meteo e condizioni interne, indicare strumento, ottica, controlli e impostazioni pertinenti. Per ogni termogramma servono fotografia visibile, posizione, direzione di ripresa, scala, osservazione e livello di confidenza. Le conclusioni devono separare fatti osservati, interpretazioni e verifiche ancora necessarie.

La UNI EN ISO 6781-3:2015 tratta competenze di operatori, analisti e redattori dei rapporti per la termografia degli edifici. Nel conferire l’incarico è utile chiedere esperienza sullo specifico problema, procedura proposta, attrezzatura, prove incluse, modalità di refertazione e responsabilità per eventuali saggi. Una qualifica non trasforma comunque un termogramma in una prova autosufficiente: metodo e conferme restano necessari.

Immagine radiometrica e file del rapporto

Quando il formato dello strumento lo consente, conservare i file radiometrici originali permette di riesaminare punti e scale. Esportare soltanto un’immagine compressa elimina parte delle informazioni. Il rapporto deve comunque rendere leggibili i risultati senza dipendere dal software proprietario, riportando immagini, legenda, riferimenti e dati essenziali.

Quanto costa una termografia edilizia

Il costo dipende più dall’ampiezza e dal quesito dell’indagine che dal numero di fotografie. Un sopralluogo orientativo in un solo locale richiede meno tempo di un rilievo completo dell’involucro, di una facciata condominiale con accesso in quota o di una ricerca d’acqua con misure ripetute. Trasferta, preparazione, relazione firmata, blower door, campionamenti e controlli successivi vanno quotati separatamente.

Prestazione Fascia orientativa Da chiarire nel preventivo
Sopralluogo termografico localizzato Circa 200–450 € Numero di ambienti, immagini e nota conclusiva
Indagine estesa con relazione Circa 450–900 € Superfici, misure ambientali, elaborazione e firma
Rilievo dell’involucro o dei ponti termici Circa 400–1.000 € o più Dimensione edificio, riprese interne/esterne, condizioni e restituzione
Termografia con prova d’acqua Circa 600–1.500 € o più Operatori, durata, protezioni, accesso e ripristini
Blower door abbinato Da quotare separatamente Volume, preparazione dell’edificio e rapporto di prova
Saggi e analisi dei materiali Da quotare separatamente Numero di punti, laboratorio e ripristino

Le cifre sono ordini di grandezza e non un tariffario. Un preventivo comparabile deve specificare obiettivo, area, condizioni richieste, strumenti, prove abbinate, numero di accessi e contenuto della relazione. Pagare meno per una scansione non documentata può non ridurre il costo complessivo se poi occorre ripetere l’indagine prima della riparazione.

Una scansione promozionale non equivale a una diagnosi

Nel preventivo va chiarito se l’obiettivo è uno screening, la ricerca di acqua, il controllo dell’isolamento, la localizzazione delle perdite d’aria o una relazione utilizzabile in un contenzioso. Devono essere indicati condizioni richieste, superfici escluse, prove abbinate, formato dei file e livello delle conclusioni. Un prezzo basso per poche immagini senza dati può aumentare il costo complessivo se l’indagine deve essere ripetuta prima di progettare il rimedio.

Checklist prima di affidare l’indagine

  • descrivere quando compare il difetto e raccogliere fotografie datate;
  • fornire planimetrie, stratigrafie e schemi impiantistici disponibili;
  • chiedere quali condizioni ambientali devono essere mantenute;
  • concordare superfici accessibili e necessità di lavori in quota;
  • indicare se sono comprese misure di umidità, prova d’acqua o blower door;
  • definire chi autorizza e ripristina eventuali saggi;
  • richiedere immagini visibili abbinate, dati, conclusioni e limiti;
  • prevedere una verifica dopo la riparazione quando il difetto è intermittente.

Hai bisogno di un'impresa edile?

Descrivi il lavoro da realizzare: ti aiutiamo a inoltrare la richiesta a imprese edili pertinenti.

Domande frequenti sulla termocamera in edilizia

La termocamera vede attraverso i muri?

No. Rileva la radiazione proveniente dalla superficie; tubazioni, vuoti, umidità o difetti nascosti diventano ipotizzabili soltanto quando modificano la distribuzione termica superficiale.

La termografia trova sempre un ponte termico?

No. Servono condizioni che producano un contrasto leggibile, geometria nota e confronto tra zone equivalenti. Sole, vento, inerzia e finiture possono mascherare o imitare il difetto.

La termocamera vede l’acqua dentro il muro?

No. Rileva radiazione infrarossa e rappresenta temperature apparenti della superficie; l’umidità può produrre un’anomalia, che deve essere confermata con altre evidenze.

Una macchia blu indica sempre umidità?

No. Il colore dipende dalla palette e dalla scala. Una zona più fredda può essere causata anche da ponte termico, aria, materiale diverso o riflessione.

La termografia funziona anche senza differenza tra interno ed esterno?

Dipende dal fenomeno e dalle condizioni. Senza contrasto termico sufficiente alcune anomalie non emergono; per l’umidità possono contribuire evaporazione e inerzia dopo la bagnatura.

È meglio eseguire il controllo durante o dopo la pioggia?

Il momento va scelto in base all’obiettivo e alla sicurezza. Spesso è utile confrontare una base asciutta con immagini dopo l’evento, registrando tempi e condizioni.

Si può individuare il punto esatto della perdita?

Non sempre. La termografia delimita l’area superficiale anomala, mentre l’acqua può avere percorso giunti e cavità lontano dal punto d’ingresso.

Quale strumento conferma l’umidità?

Non esiste un unico strumento per tutti i materiali. Si usano misure comparative, campioni, sonde o saggi scelti in funzione di supporto, profondità e precisione necessaria.

Termografia e blower door servono alla stessa cosa?

No. Il blower door crea differenze di pressione per misurare e localizzare perdite d’aria; la termografia può rendere visibili le tracce termiche associate.

Una termocamera economica basta per la diagnosi?

Lo strumento è solo una parte del lavoro. Risoluzione, sensibilità, ottica e controllo aiutano, ma condizioni, competenza, protocollo e conferme determinano l’affidabilità.

La prova è completamente non invasiva?

La scansione lo è, ma la diagnosi può richiedere misure a contatto, campioni, endoscopia o aperture localizzate per confermare la causa.

Quanto costa un controllo con termocamera?

Un controllo localizzato può partire indicativamente da 200–450 euro; indagini estese, relazioni, prove d’acqua, blower door e accessi in quota aumentano il costo.

Il rapporto termografico vale come perizia?

Dipende dall’incarico, dalle competenze del professionista e dal contenuto. Una raccolta di immagini non equivale automaticamente a una perizia tecnica sulla causa e sulle responsabilità.
