Caditoia stradale e da cortile: tipi, griglie, sifone e manutenzione

Una caditoia sembra un elemento semplice: una griglia al livello della pavimentazione e un tubo che porta via l’acqua. In realtà il suo funzionamento dipende dall’intero percorso idraulico. La superficie deve accompagnare il deflusso verso il punto di raccolta, la griglia deve lasciar passare la portata senza diventare pericolosa, il corpo deve trattenere i solidi senza intasarsi subito e la condotta deve avere quota, diametro e recapito compatibili. Se uno solo di questi passaggi è sbagliato, dopo un temporale compaiono ristagni, rumori, cattivi odori o riflussi.

La scelta cambia inoltre tra un giardino pedonale, un cortile percorso da automobili, il bordo di una strada e una carreggiata. Non basta comprare la griglia “più robusta”: occorre individuare la corretta classe di carico, stimare la portata di progetto, coordinare telaio e pavimentazione e rendere possibile la manutenzione.

Questa guida spiega come leggere il sistema, quali controlli fare e quando serve un progettista o il gestore della rete.

Che cos’è una caditoia e in cosa differisce da pozzetto, chiusino e canaletta

La caditoia è un dispositivo di captazione puntuale delle acque superficiali. La parte visibile è normalmente una griglia; sotto si trova un corpo o pozzetto con uno o più imbocchi e un’uscita verso la rete. Il termine “caditoia stradale” comprende spesso le bocche poste in cunetta o accanto al cordolo, mentre in cortile si usano elementi quadrati o rettangolari al centro di una convergenza di pendenze.

Il pozzetto d’ispezione serve soprattutto ad accedere a raccordi e condotte: può avere un coperchio pieno perché non deve necessariamente raccogliere acqua dalla superficie. Il chiusino è il dispositivo di chiusura, non l’intero manufatto. La canaletta, invece, intercetta l’acqua lungo una linea e può essere preferibile davanti a un garage, a una rampa o lungo un margine esteso. La UNI EN 124 riguarda dispositivi di coronamento e chiusura; le canalette prefabbricate complete ricadono nel campo della UNI EN 1433. Confondere i due prodotti porta a confrontare classi o portate non omogenee.

I componenti che devono lavorare insieme

Una caditoia ispezionabile può comprendere griglia, telaio, corpo, vaschetta di sedimentazione, cestello estraibile, sifone o setto antiodore, guarnizioni e raccordo di uscita. Nelle versioni stradali il corpo può essere in calcestruzzo; nei piccoli cortili sono frequenti corpi prefabbricati in calcestruzzo o materiale plastico. La griglia può essere in ghisa sferoidale, acciaio, inox, calcestruzzo o materiale composito, purché il prodotto e la sua installazione siano adatti al luogo.

Il cestello ferma foglie e materiali grossolani; il volume sotto l’uscita raccoglie sabbia e terriccio. Entrambi riducono ciò che entra nella tubazione, ma non sostituiscono la pulizia. Un cestello troppo piccolo e mai svuotato diventa esso stesso un tappo. Un pozzetto senza volume di deposito invia invece i sedimenti a valle, dove l’ostruzione è meno accessibile.

Tipi di caditoia: quale soluzione è adatta al punto di raccolta

La forma si sceglie dopo avere osservato da dove arriva l’acqua. Una caditoia centrale funziona quando le falde della pavimentazione convergono davvero verso di essa. Una caditoia laterale o una bocca di lupo intercetta il flusso vicino al cordolo. Un elemento a fessura riduce l’impatto visivo, ma richiede una geometria e una manutenzione coerenti. Se il fronte da proteggere è lungo, una canaletta può intercettare meglio una lama d’acqua rispetto a un unico punto.

Una caditoia da terrazza o interna a un edificio non va scelta automaticamente come una caditoia stradale. Per gli scarichi a pavimento degli edifici esiste la famiglia UNI EN 1253, con requisiti specifici anche per tenuta idraulica e installazione. Il fabbricante deve dichiarare il campo d’uso: dimensioni simili non rendono intercambiabili prodotti progettati per ambienti diversi.

Caditoia sifonata: cosa blocca davvero gli odori

Il sifone mantiene una lama d’acqua tra ambiente e condotta. È efficace solo se il livello rimane presente, il setto è correttamente montato e non vi sono crepe o giunti aperti. In un cortile poco bagnato l’acqua può evaporare; dopo la pulizia il sifone può non essere stato riempito; durante un forte deflusso una configurazione inadeguata può perdere la tenuta. Prima di coprire l’odore con prodotti chimici bisogna controllare acqua, setto, collegamenti e ventilazione della rete.

La sifonatura può anche trattenere sedimenti e richiedere più manutenzione. Se la caditoia recapita a una rete meteorica separata, il sifone non è automaticamente necessario: la scelta dipende dal sistema e dalle prescrizioni locali. Se invece riceve acque di lavaggio o è vicina a scarichi, la natura del refluo e l’ammissibilità del recapito devono essere chiarite prima del collegamento.

Griglia e classe di carico: leggere la EN 124 senza scorciatoie

Le sigle A 15, B 125, C 250, D 400, E 600 e F 900 indicano classi di prova espresse in kilonewton, non il peso massimo del singolo veicolo da convertire direttamente in tonnellate. La scelta si basa sulla zona d’installazione e sulle azioni reali: ruote, urti, frenate, traiettorie e appoggio del telaio. La UNI EN 124-1 definisce principi generali; le altre parti coprono materiali differenti.

La tabella è un orientamento, non un capitolato. Una griglia B 125 posata nel punto in cui sterza un autocarro non diventa idonea perché il cortile è “privato”. Al contrario, sovradimensionare la sola griglia senza adeguare telaio, rinfianco e fondazione non rende robusta l’opera. Il sistema deve trasmettere i carichi al supporto senza farli gravare sul corpo o sul tubo.

Aperture, antiscivolo, accessibilità e sicurezza d’uso

La geometria delle feritoie influenza captazione e sicurezza. In passaggi pedonali vanno considerati tacchi, bastoni, piccole ruote e rischio di inciampo; nei percorsi ciclabili conta anche l’orientamento delle fessure. Una superficie dichiarata antiscivolo non compensa un dislivello o un telaio mobile. Dove serve, si valutano sistemi di bloccaggio, cerniere o dispositivi antieffrazione, purché la manutenzione resti possibile con utensili appropriati.

Ghisa e acciaio zincato non hanno lo stesso comportamento alla corrosione; inox e compositi rispondono ad altri requisiti e non sono sempre la scelta migliore per il traffico. Bisogna leggere marcatura, norma applicata, classe, dimensione libera, massa, istruzioni di posa e condizioni ambientali dichiarate dal produttore.

Come dimensionare la raccolta: superficie, pioggia e coefficiente di deflusso

Il numero e la portata delle caditoie non si stabiliscono solo in base ai metri quadrati. Servono almeno area contribuente, intensità di pioggia di progetto, pendenze, permeabilità, percorso superficiale, quota di sicurezza e capacità del recapito. Per una prima lettura si usa il metodo razionale:

Q = C × i × A

dove Q è la portata di picco, C il coefficiente di deflusso, i l’intensità di pioggia coerente con durata e tempo di ritorno e A l’area drenata. Se i è espressa in litri al secondo per metro quadrato e A in metri quadrati, Q risulta in litri al secondo. I dati pluviometrici e i criteri di progetto non sono uguali in tutta Italia: per un’opera reale vanno usati quelli dell’autorità competente e un tempo di ritorno appropriato.

Esempio numerico, utile ma non esecutivo

Un cortile impermeabile di 180 m² ha, nell’esempio, C = 0,90. Assumendo per sola esercitazione un evento di 180 mm/h, l’intensità equivale a 0,05 l/s·m². La portata di picco stimata è quindi 0,90 × 0,05 × 180 = 8,1 l/s. Non segue che una caditoia dichiarata per 8,1 l/s sia sufficiente: la capacità reale dipende dal battente sopra la griglia, dal suo intasamento parziale, dal raccordo, dalle curve e dalla condotta a valle.

Il progetto introduce un margine per detriti e condizioni sfavorevoli, verifica il percorso dell’acqua se la captazione si satura e controlla che la rete ricevente non vada in pressione. Su una rampa verso un seminterrato è prudente prevedere più livelli di difesa: pendenze che allontanano l’acqua esterna, intercettazione prima della soglia, eventuale seconda raccolta e una soluzione per il riflusso. La valvola antiriflusso fognaria non è una cura universale e deve essere compatibile con quote e apparecchi collegati.

Pendenze, quota della griglia e posizione: l’acqua deve arrivare alla caditoia

Una caditoia capiente non raccoglie l’acqua che resta dietro un dosso. Prima della posa si definiscono linee di colmo, falde e quote finite, includendo lo spessore reale della pavimentazione. La griglia va raccordata senza gradini pericolosi, ma deve restare nel punto basso previsto. Una conca troppo profonda crea una pozza permanente; una griglia qualche millimetro più alta delle piastrelle viene semplicemente aggirata dal flusso.

Nelle pavimentazioni rigide servono giunti e dettagli che impediscano alle deformazioni di scaricarsi sul telaio. Nel pavimento esterno in cemento la quota della caditoia va coordinata con sottofondo, finitura e pendenze prima del getto. Con masselli o pietra si evita di affidare la stabilità del telaio a pezzi piccoli e male confinati.

Scarico, diametro e pendenza della condotta

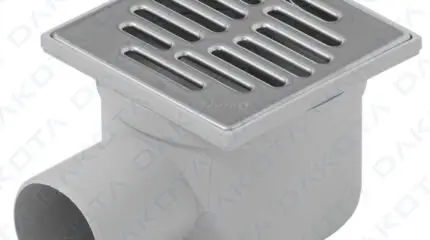

L’uscita può essere laterale o verticale. La scelta dipende dalla quota disponibile, non dalla comodità del primo raccordo. La condotta deve essere ispezionabile, posata su un letto regolare e protetta dai carichi. Un diametro maggiore non risolve contropendenze, schiacciamenti o curve concentrate; una pendenza eccessiva può far correre l’acqua lasciando indietro i solidi, mentre una insufficiente favorisce depositi.

La verifica deve arrivare fino al recapito. Se il collettore è più alto o può andare in pressione, il cortile potrebbe allagarsi dal basso. In questi casi servono valutazioni su quote di riflusso, accumulo, sollevamento o protezioni dedicate. Il tema si collega al progetto dell’allaccio alla fognatura, che richiede dati e autorizzazioni del gestore.

Dove può scaricare l’acqua di una caditoia

Non è corretto collegare per abitudine la caditoia al primo tubo disponibile. Il D.Lgs. 152/2006 distingue, tra l’altro, reti separate e acque meteoriche di dilavamento; gli scarichi in rete devono rispettare disciplina territoriale e regolamento del servizio idrico. Il punto e la quota di allaccio possono essere stabiliti dal gestore, che verifica anche la capacità della rete.

In una rete separata le acque meteoriche e le acque reflue seguono condotte diverse. In altri contesti possono esistere reti miste, prescrizioni di laminazione, infiltrazione controllata o trattamento delle prime piogge. Un piazzale con traffico o attività produttive non equivale a un piccolo cortile residenziale. Prima dei lavori si verificano planimetrie, regolamento comunale e del gestore, vincoli di invarianza idraulica, destinazione d’uso e natura delle superfici.

Caditoie in proprietà privata e su suolo stradale

Nel cortile privato il proprietario gestisce normalmente la parte interna fino al punto di consegna definito dal gestore. In condominio, proprietà e ripartizione dipendono dalla funzione del manufatto e dai beni serviti; la guida sul cortile condominiale aiuta a inquadrare uso e spese, ma il tracciato reale va documentato.

Su strada pubblica non si apre né si sostituisce una caditoia come intervento domestico. Servono titolarità, autorizzazioni, gestione del traffico e impresa qualificata. Anche una semplice griglia rimossa senza segregare l’area crea un’apertura pericolosa per pedoni e veicoli.

Posa corretta: sequenza e controlli prima della chiusura

La posa parte dal rilievo delle quote e dalla verifica dei sottoservizi. Si prepara un supporto stabile, si collega il corpo senza sollecitare l’imbocco, si orientano gli elementi estraibili e si realizza il rinfianco previsto dal fabbricante. Telaio e griglia devono appoggiare per intero; malta, calcestruzzo e pavimentazione devono maturare prima del traffico.

1. Tracciare bacino e quote: segnare direzioni di deflusso, soglie e punto di troppo pieno.
2. Verificare il recapito: quota, diametro, materiale, autorizzazione e possibilità di ispezione.
3. Preparare il fondo: evitare appoggi puntuali e terreno non compattato.
4. Collegare e provare: controllare giunti, tenuta e scorrimento prima del rinfianco.
5. Posare telaio e finitura: rispettare classe, istruzioni, livelli e giunti.
6. Collaudare con acqua: osservare captazione, ristagni, perdite e scarico a valle.

Gli errori di posa più frequenti

I difetti ricorrenti sono telaio sostenuto solo dalla pavimentazione, corpo deformato dal rinfianco, uscita forzata, griglia fuori quota, pozzetto sigillato in modo da non poter estrarre il cestello e raccordi ridotti subito a valle. Altro errore è chiudere lo scavo senza una prova: una guarnizione spostata o una contropendenza diventano costose da correggere dopo la finitura.

La prova non consiste nel versare un secchio direttamente nella griglia. L’acqua va distribuita in più punti del bacino per controllare se arriva davvero alla caditoia. Si osservano anche le soglie: in caso di portata superiore al progetto, il percorso di emergenza deve allontanarsi dagli ambienti vulnerabili.

Manutenzione: quando pulire griglia, cestello e deposito

Una frequenza universale non esiste. Alberi decidui, cantieri vicini, sabbia, pendenze modeste e traffico aumentano l’accumulo. Conviene ispezionare prima della stagione piovosa, dopo eventi intensi e durante la caduta delle foglie; il calendario si affina registrando quanto materiale si trova. La griglia libera non garantisce che sifone, deposito e tubo siano puliti.

Procedura di pulizia senza spingere lo sporco nel tubo

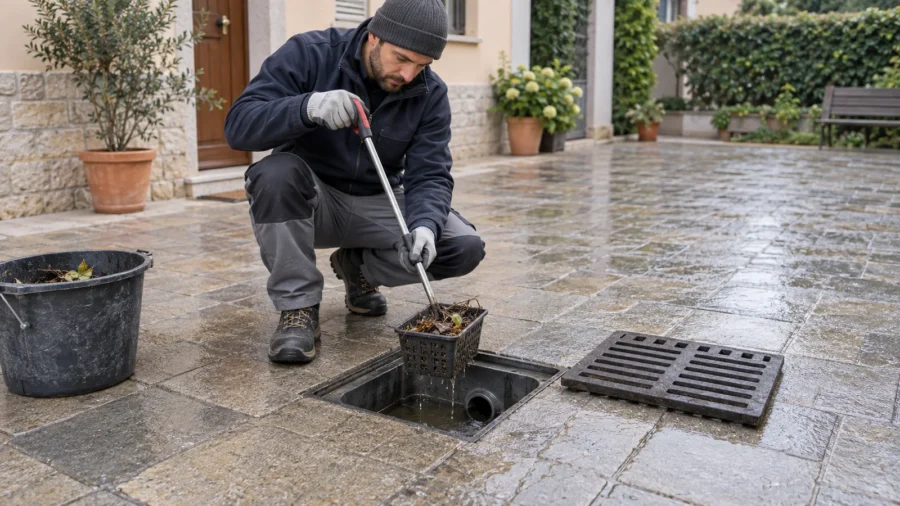

In area privata si delimita il punto, si usano guanti e calzature adatte e si solleva la griglia con l’attrezzo previsto, valutandone prima peso e stabilità. La griglia va appoggiata in piano, non lasciata inclinata sul bordo. Si estrae il cestello, si raccoglie il materiale solido in un contenitore e si rimuovono i sedimenti dal fondo. Solo dopo si risciacquano corpo e uscita con una quantità controllata d’acqua.

Non si spingono foglie, sabbia, oli, vernici o residui di cantiere nella fognatura. Il D.Lgs. 152/2006 vieta lo smaltimento di rifiuti in rete. I materiali rimossi si gestiscono secondo natura e regolamento locale; se vi sono contaminanti, reflui anomali o fanghi di provenienza incerta interviene un operatore competente.

Sicurezza: una caditoia non è un accesso da esplorare

Una piccola caditoia superficiale si pulisce dall’esterno. Non si entra in pozzetti o manufatti interrati: possono esserci atmosfere pericolose, agenti biologici, caduta e allagamento improvviso. Gli ambienti confinati richiedono valutazione, procedure, formazione e attrezzature specifiche. In strada si aggiungono traffico e obbligo di segnalazione; la manutenzione spetta al gestore o a imprese autorizzate.

Anche il solo sollevamento della griglia espone a schiacciamento e sovraccarico. Se è pesante, bloccata o priva di presa sicura si impiegano chiavi, ganci e ausili adatti, con numero di operatori coerente. Mai infilare le dita sotto una griglia sospesa o usare un cacciavite come leva improvvisata.

Costi e preventivo: quali voci cambiano davvero il prezzo

Il prezzo del solo prodotto dice poco. Una piccola caditoia pedonale prefabbricata può costare poche decine di euro, mentre dispositivi certificati per traffico, corpi capienti, griglie bloccate e sistemi speciali salgono rapidamente. Scavo, smaltimento, ripristino della pavimentazione, collegamento, gestione dei sottoservizi e autorizzazioni possono pesare più della griglia.

Un preventivo confrontabile dovrebbe separare rilievo e progetto, demolizione, scavo, corpo e griglia con classe dichiarata, tubazione e pezzi speciali, sottofondo e rinfianco, ripristino, prove, eventuale videoispezione e manutenzione. Per un cortile già finito va chiarito chi ripristina colore, fuga e pendenza; per un accesso carrabile, quando potrà transitare di nuovo il veicolo.

Checklist per scegliere senza dimenticare il sistema

• Qual è l’area che converge sulla caditoia e dove va l’acqua oltre la capacità di progetto?
• Quale intensità di pioggia e coefficiente di deflusso sono stati utilizzati?
• La griglia è nella zona A 15, B 125, C 250, D 400 o superiore prevista dal progetto?
• Feritoie e finitura sono compatibili con pedoni, biciclette e piccole ruote?
• Esistono cestello, deposito e sifone estraibili senza demolizioni?
• Uscita, pendenza e diametro della condotta sono verificati fino al recapito?
• Il gestore ammette quel collegamento e ha definito quota e punto di consegna?
• Telaio, rinfianco e pavimentazione trasmettono correttamente i carichi?
• È previsto un accesso sicuro per pulizia e controllo?
• Il collaudo comprende l’intero bacino e non solo un secchio nella griglia?

Un caso pratico: cortile carrabile che si allaga davanti al garage

In un cortile di 140 m² l’acqua resta davanti alla basculante, nonostante una caditoia centrale. Aprendo la griglia si trova poco sporco: sostituirla con una più grande non è quindi la prima risposta. Il rilievo mostra che un assestamento ha creato una conca presso il garage e che il telaio della caditoia è più alto di 12 mm rispetto alla traiettoria dell’acqua. Durante piogge intense, inoltre, il collettore a valle rallenta.

La soluzione viene impostata su tre livelli: correzione delle pendenze e della quota del telaio, intercettazione lineare prima della soglia e verifica idraulica del collegamento e del riflusso. Il manufatto resta ispezionabile e viene definito un percorso superficiale di emergenza verso una zona meno vulnerabile. Il caso mostra perché captazione, trasporto e recapito devono essere diagnosticati separatamente.

Domande frequenti sulla caditoia

Fonti e riferimenti

• UNI EN 124-1:2015 — classificazione e requisiti generali dei dispositivi di coronamento e chiusura.
• UNI EN 124-4:2015 — campi d’impiego e classi per dispositivi in calcestruzzo armato.
• UNI EN 1433:2008 — canalette di drenaggio in aree pedonali e veicolari.
• UNI EN 752:2017 — principi per scarichi e fognature all’esterno degli edifici.
• D.Lgs. 152/2006, articolo 74 — definizioni di rete, acque e scarichi.
• D.Lgs. 152/2006, articolo 107 — scarichi in rete e divieto di smaltire rifiuti in fognatura.
• Gruppo CAP, regolamento del servizio idrico integrato — regole e documentazione del gestore per gli allacci.
• INAIL, movimentazione manuale dei carichi — fattori di rischio del sollevamento.
• INAIL, lavori in luoghi confinati — prevenzione per pozzetti e altri spazi sospetti d’inquinamento.

Una caditoia affidabile è quindi il risultato di una catena verificata: acqua guidata verso il punto giusto, ingresso adeguato, corpo manutenibile, condotta efficiente e recapito ammesso. Guardare soltanto la griglia significa controllare la parte più visibile, non necessariamente quella che determina l’allagamento.
