I tubi dell’impianto idraulico non si scelgono confrontando soltanto rame, multistrato o plastica. Ogni tubazione appartiene a un sistema composto da tubo, raccordi, guarnizioni, attrezzature e istruzioni di posa; deve inoltre risultare adatta al fluido, alla temperatura, alla pressione, alla qualità dell’acqua e al percorso reale. Un materiale ottimo, montato con un raccordo incompatibile o in una traccia che ne impedisce la dilatazione, può dare un impianto fragile.

Questa guida riguarda soprattutto le reti in pressione per acqua fredda, acqua calda sanitaria e circuiti idronici negli edifici. Gli scarichi a gravità seguono criteri diversi per diametri, pendenze e ventilazione.

L’obiettivo è capire come confrontare i sistemi, leggere le misure, controllare raccordi e posa e valutare la durata senza affidarsi a classifiche assolute o promesse generiche.

Prima del materiale viene la funzione della tubazione

Lo stesso edificio può richiedere tubi diversi. L’adduzione principale deve gestire portata contemporanea e pressione; una diramazione verso un lavabo ha un uso intermittente; il ricircolo dell’acqua calda lavora per molte più ore; un circuito di riscaldamento è chiuso, contiene componenti metallici e può richiedere una barriera alla diffusione dell’ossigeno. All’esterno cambiano esposizione solare, gelo, terreno e protezioni meccaniche.

La scheda del prodotto deve dichiarare destinazioni e classi di impiego. La dicitura “per acqua” non prova da sola l’idoneità all’acqua potabile, alle temperature dell’ACS o a una pressione specifica per tutta la vita di progetto.

Si verificano norma di sistema, marcature, documentazione igienica, classe di applicazione, pressione di progetto e limiti indicati dal produttore.

Acqua sanitaria, riscaldamento e scarico non sono intercambiabili

Una tubazione per scarico può sopportare acqua calda occasionale ma non è per questo una condotta in pressione. Un tubo per pavimento radiante può avere caratteristiche adatte al circuito chiuso ma non la documentazione richiesta per acqua destinata al consumo umano. Anche i tubi per gas seguono regole proprie. Colore e aspetto non identificano l’impiego: il controllo va fatto su marcatura e fascicolo del sistema.

Advertisement - Pubblicità

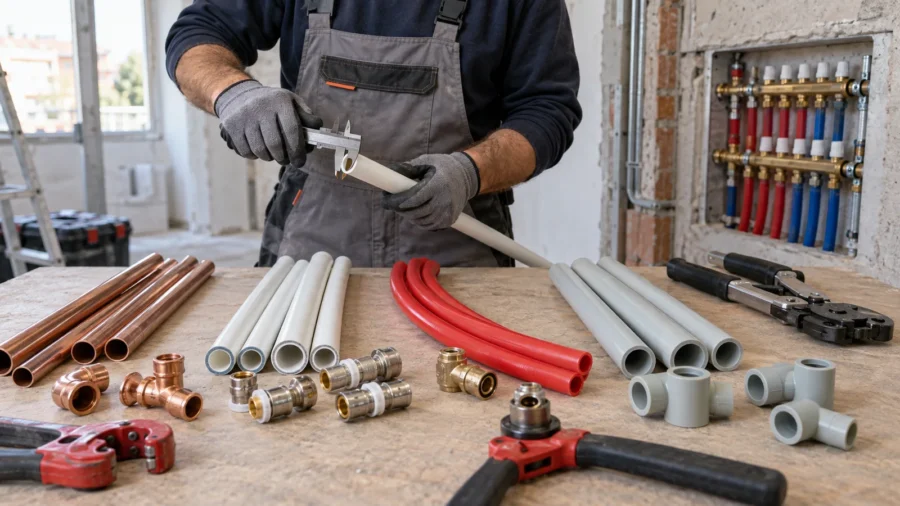

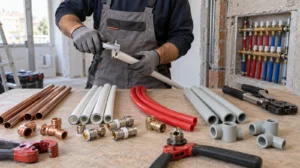

Materiali principali per gli impianti idraulici interni

Rame, acciaio inossidabile, multistrato, PE-X e polipropilene sono famiglie con comportamenti diversi. Non esiste un vincitore per ogni cantiere. Contano spazio accessibilità, numero di giunti, attrezzatura disponibile, temperatura, qualità dell’acqua, rischio di urti, dilatazione, rumore e competenza dell’installatore.

Sistema Punti di forza Aspetti da controllare Giunzioni ricorrenti
Rame Rigido, poco dilatabile, resistente a temperatura e raggi UV Qualità dell’acqua, corrosione, contatti galvanici, isolamento Pressare, brasare o raccordi meccanici previsti
Acciaio inossidabile Robusto, preciso e adatto a reti tecniche Costo, utensili, qualità dei tagli e compatibilità delle guarnizioni Pressare o altri sistemi qualificati
Multistrato Flessibile ma stabile nella forma, dilatazione contenuta Calibrazione quando richiesta, profilo pinza, raggi di curvatura Pressare, compressione o espansione secondo sistema
PE-X Flessibilità e lunghi tratti con pochi giunti Dilatazione, barriera se necessaria, protezione e raccordi dedicati Espansione, pressare o manicotti specifici
PP-R e varianti Resistenza alla corrosione e giunti omogenei Dilatazione, tempi e profondità di polifusione, allineamento Polifusione con attrezzatura e parametri corretti

Su schermi piccoli la tabella può essere fatta scorrere orizzontalmente.

Rame: il comportamento dipende anche dall’acqua

Il rame ha una lunga tradizione e consente reti rigide e compatte. Deve però essere scelto e posato considerando composizione dell’acqua, velocità, temperatura, ristagni e accoppiamenti con altri metalli. Residui di lavorazione o flussante, sbavature e velocità elevate possono favorire attacchi locali. Nel massetto o a contatto con materiali aggressivi richiede una protezione coerente; la guaina non deve diventare un punto in cui l’acqua resta intrappolata.

Multistrato: non è un tubo universale

Il multistrato combina strati polimerici e uno strato intermedio, spesso metallico, ottenendo flessibilità e una dilatazione più contenuta rispetto ad alcuni tubi interamente plastici. Struttura, spessori e raccordi variano tra sistemi. La guida dedicata ai tubi multistrato, diametri e raccordi approfondisce taglio, calibrazione, pressatura e tre casi applicativi senza estendere automaticamente quelle regole agli altri materiali.

PE-X: flessibilità, memoria e barriera

Il polietilene reticolato permette curve ampie e distribuzioni continue, spesso dentro guaina. Le diverse tecnologie di reticolazione non autorizzano a scambiare raccordi o utensili. Nei circuiti chiusi con componenti ferrosi si valuta la barriera alla diffusione dell’ossigeno; nell’acqua sanitaria contano invece idoneità igienica, temperatura e frequenza di ricambio. La dilatazione lineare va assorbita senza bloccare il tubo nei passaggi.

Polipropilene: la saldatura diventa parte del tubo

Nei sistemi PP-R il giunto viene formato riscaldando tubo e raccordo e accoppiandoli con tempi, profondità e allineamento prescritti. Poco calore può non fondere correttamente, troppo calore o un inserimento eccessivo può restringere il passaggio. Il tubo rigido richiede un disegno delle dilatazioni, soprattutto nelle linee calde; staffe fisse e scorrevoli non si dispongono a caso.

Diametro esterno, spessore, diametro interno e DN

Una misura come 16 × 2 indica normalmente 16 mm di diametro esterno e 2 mm di spessore: il passaggio teorico è quindi circa 12 mm. Due tubi con lo stesso diametro esterno ma pareti diverse non hanno la stessa area interna. Per sistemi metallici può comparire il diametro nominale DN, che è una designazione e non coincide necessariamente con una misura geometrica esatta.

Per confrontare la capacità di passaggio serve il diametro interno effettivo, includendo le riduzioni dei raccordi. L’area vale A = π × Di² / 4. Poiché il diametro è al quadrato, pochi millimetri cambiano molto velocità e perdita di carico. Aumentare indiscriminatamente la sezione, però, aumenta il volume d’acqua fermo e può allungare l’attesa dell’acqua calda.

Esempio: la stessa portata in due passaggi diversi

Una portata di 12 litri al minuto equivale a 0,0002 m³/s. Con un diametro interno di 12 mm, l’area è circa 0,000113 m² e la velocità teorica è circa 1,77 m/s. Con 16 mm interni l’area sale a circa 0,000201 m² e la velocità scende a circa 1,0 m/s. Il confronto mostra l’effetto della sezione, ma non dimensiona la rete: lunghezza, raccordi, contemporaneità, pressione disponibile, rumore e limiti normativi restano da verificare.

Come si dimensiona una rete senza scegliere “a occhio”

Il calcolo parte dalle portate richieste agli apparecchi e dalla probabilità che funzionino insieme. Si definisce il percorso più sfavorito, si sottraggono dislivello e perdite di carico alla pressione disponibile e si controlla la pressione residua al punto d’uso. Tratti rettilinei, curve, valvole, collettori, filtri e raccordi generano resistenza; la lunghezza equivalente o il coefficiente locale vanno presi dai dati applicabili.

La pressione disponibile nell’impianto domestico va misurata in condizioni statiche e dinamiche. Una lettura alta a rubinetti chiusi non garantisce la portata quando più utenze lavorano. Se la pressione a monte supera quella ammissibile o varia molto, il riduttore di pressione va dimensionato e installato come componente della rete, non aggiunto per tentativi.

Il ramo dell’acqua calda si dimensiona anche sul tempo di attesa

Il volume fermo è V = A × L. Un ramo con 16 mm di diametro interno e lungo 10 m contiene circa 2 litri; prima che arrivi l’acqua calda, gran parte di quel volume deve essere espulsa. Un diametro maggiore riduce la perdita di carico ma aumenta acqua e tempo di attesa. Percorso, isolamento, ricircolo e abitudini d’uso devono essere valutati insieme.

Temperatura e pressione formano una coppia

Per i sistemi plastici la pressione dichiarata non va letta separatamente dalla classe di applicazione e dal profilo di temperatura nel tempo. Una sigla commerciale o il solo valore PN non dimostrano la prestazione in acqua calda. Anche guarnizioni e raccordi devono sopportare gli stessi scenari. Nei locali tecnici si controllano inoltre picchi, guasti di regolazione e vicinanza a fonti di calore.

Advertisement - Pubblicità

Raccordi: il punto in cui il sistema viene realmente costruito

La maggior parte delle reti combina tratti di tubo con decine di connessioni. Taglio fuori squadra, ovalizzazione, profondità errata, O-ring danneggiato o profilo di pressatura sbagliato possono produrre una giunzione che supera la prova iniziale ma perde dopo cicli termici. Per questo tubo, raccordo e utensile si controllano come un sistema documentato.

Raccordi a pressare

Il tubo viene preparato secondo istruzioni, inserito fino alla battuta e pressato con ganascia e profilo corretti. Calibrazione e smussatura possono essere obbligatorie per alcuni sistemi. Il segno di profondità consente di vedere eventuali arretramenti. Una pinza con manutenzione scaduta, ganasce usurate o batteria insufficiente non garantisce la deformazione richiesta.

Compressione ed espansione

Nei raccordi a compressione serraggio, anello e inserto devono corrispondere al tubo; stringere di più non corregge componenti sbagliati e può deformarli. I sistemi a espansione sfruttano geometrie e memoria del materiale, con utensili e tempi specifici. Non si applica la procedura di un marchio o di una famiglia a un’altra soltanto perché i diametri nominali sembrano uguali.

Brasatura, pressatura metallica e polifusione

Il rame può essere unito con raccordi a pressare o mediante procedimenti termici appropriati; preparazione, lega, temperatura e pulizia incidono sul risultato. La polifusione dei polimeri richiede matrici pulite e alla temperatura prevista, tempi legati al diametro e inserimento senza rotazione indebita. Ogni lavorazione a caldo impone anche misure antincendio e protezione degli elementi vicini.

Si possono mescolare tubo e raccordo di produttori diversi?

La compatibilità non si presume da una misura esterna uguale. Tolleranze, spessori, struttura della parete, O-ring, profondità di inserimento e profilo della ganascia possono differire. L’insieme è accettabile solo se esiste documentazione che qualifica quella combinazione e se installazione e dichiarazione finale la riportano. In mancanza, si mantiene il sistema indicato o si usa una transizione esplicitamente prevista.

Lo stesso criterio vale nelle riparazioni: un raccordo universale deve avere un campo d’uso documentato, non soltanto entrare sul tubo. Marcatura sbiadita o tubazione vecchia non identificata richiedono rilievi, misure e talvolta la sostituzione di un tratto più ampio fino a un punto certo.

Acqua potabile e documenti dei materiali

Per tubi, raccordi, guarnizioni e accessori a contatto con acqua destinata al consumo umano si verificano i requisiti igienici applicabili. Il D.Lgs. 18/2023, modificato nel 2025, stabilisce che i materiali non compromettano la salute, non alterino colore, odore o sapore, non favoriscano crescita microbica e non rilascino contaminanti oltre livelli accettabili. Il quadro comprende anche gli atti europei e, per l’ambito ancora applicabile, il D.M. 174/2004: data di immissione sul mercato, prodotto e uso vanno quindi controllati sul testo vigente, non su una vecchia dicitura di catalogo.

La conformità non è una proprietà generica del materiale “rame” o “plastica”: riguarda il prodotto e il suo uso. Vanno conservati marcature, dichiarazioni, schede tecniche e identificazione dei lotti quando prevista. Tappi alle estremità e stoccaggio pulito evitano che tubo idoneo venga contaminato in cantiere da polvere, acqua sporca, insetti o sostanze chimiche.

Ristagno e temperatura possono pesare quanto il materiale

Tratti ciechi, rami sovradimensionati e utenze usate raramente aumentano il tempo di permanenza dell’acqua. Percorsi inutili non diventano igienici grazie a un tubo certificato. Il progetto riduce volumi stagnanti, separa reti potabili e non potabili e consente lavaggio e manutenzione; la gestione mantiene temperature e ricambio coerenti con l’uso dell’edificio.

Corrosione, incrostazioni e accoppiamenti

Nei metalli, ossigeno, composizione dell’acqua, temperatura, velocità e depositi influenzano corrosione uniforme o localizzata. Collegare metalli diversi in presenza di un elettrolita può creare condizioni galvaniche; ordine dei materiali, estensione delle superfici e giunti dielettrici si valutano nel caso reale. Nei polimeri non c’è corrosione elettrochimica, ma restano invecchiamento termico, stress, diffusione e sensibilità a sostanze incompatibili.

Calcare e depositi riducono progressivamente il passaggio soprattutto in raccordi, valvole e generatori. Un trattamento dell’acqua non si sceglie per proteggere un solo tubo: va verificato rispetto a qualità dell’acqua, apparecchi, igiene e manutenzione. Prodotti chimici, sigillanti e lubrificanti devono essere compatibili con il sistema e con la destinazione potabile.

Percorsi, guaine, staffe e dilatazione

Il percorso deve essere corto e leggibile, lontano da fonti di calore e protetto da chiodi, viti, urti e gelo. Attraversamenti di pareti e solai richiedono manicotti o dettagli che evitino abrasione e trasferimento di rumore; negli elementi con prestazione al fuoco il sigillo deve ripristinare la compartimentazione con un sistema adatto. Le tubazioni non si annegano dentro elementi strutturali senza coordinamento progettuale.

Punti fissi e supporti guidano il movimento

Con una variazione di temperatura, l’allungamento concettuale è ΔL = α × L × ΔT, dove α è il coefficiente del materiale, L la lunghezza e ΔT la variazione termica. Il valore si prende dalla documentazione del tubo. Staffe scorrevoli, punti fissi, curve e compensazioni devono indirizzare il movimento; bloccare un tratto lungo ai due estremi concentra sforzi nei raccordi.

Sotto traccia: proteggere senza rendere invisibile il rischio

Una guaina sostituibile e un percorso continuo riducono i danni in caso di intervento. Raccordi nascosti vanno evitati quando il sistema o la buona pratica richiedono accessibilità; se ammessi, devono essere eseguiti e provati secondo istruzioni e localizzati. Fotografie ortogonali con riferimenti dimensionali prima della chiusura sono molto più utili di immagini panoramiche senza scala.

Isolamento contro dispersione, condensa e gelo

L’isolamento dell’acqua calda riduce dispersioni e tempi di raffreddamento; quello dell’acqua fredda limita condensa superficiale quando la temperatura del tubo scende sotto il punto di rugiada. Spessore e materiale dipendono da diametro, temperatura, ambiente e requisiti energetici. Giunti, valvole e staffe non vanno lasciati come ponti continui senza una ragione.

All’esterno o in locali non riscaldati, l’isolante rallenta il gelo ma non fornisce calore indefinitamente. Profondità, svuotamento, tracciamento riscaldante progettato o mantenimento della temperatura possono essere necessari. Anche i raggi UV degradano molte plastiche: un tubo adatto alla posa interna non resta automaticamente idoneo se esposto al sole.

Advertisement - Pubblicità

Prova di tenuta, lavaggio e messa in servizio

La prova si pianifica prima di coprire tubi e raccordi. Fluido di prova, pressione, durata, stabilizzazione e criterio di accettazione dipendono dalla norma e dal sistema; temperatura e deformazione dei tubi plastici influenzano la lettura. Un manometro senza identificazione o una foto del quadrante non dimostrano da soli che tutta la rete sia stata provata nella configurazione finale.

Dopo la prova, la rete per acqua potabile viene lavata e messa in servizio con procedure che evitino ristagni prolungati; disinfezione e campionamento si applicano quando richiesti. Filtri e aeratori possono raccogliere residui di lavorazione. Il verbale collega tratti provati, valvole aperte o chiuse, strumento, tempi, valori, temperatura e responsabili.

Il colpo d’ariete mette alla prova soprattutto giunti e sostegni

Una chiusura rapida trasforma la velocità dell’acqua in un’onda di pressione. Dimensioni, pressione, valvole, tubi flessibili e supporti influenzano rumore e sollecitazioni. La guida sul colpo d’ariete negli impianti aiuta a distinguere la causa da un semplice tubo che vibra e a evitare l’aggiunta casuale di dispositivi.

Quanto durano i tubi dell’impianto idraulico

Una durata in anni isolata dal profilo di esercizio è poco significativa. Temperatura, pressione, cicli, qualità dell’acqua, UV, gelo, posa, manutenzione e compatibilità dei raccordi determinano l’invecchiamento. Le classi di applicazione dei sistemi plastici descrivono scenari convenzionali: non sono una garanzia indipendente dalle condizioni effettive.

Segnale Possibile meccanismo Verifica utile Azione prudente
Alone presso un raccordo Tenuta, inserimento o ciclo termico Ispezione e prova localizzata Non stringere o sigillare alla cieca
Acqua colorata dopo ristagno Corrosione o deposito Campione, tratto e materiali presenti Valutare acqua e rete insieme
Portata calata Incrostazione, filtro o strozzatura Pressione dinamica e sezioni Localizzare prima di sostituire
Tubo che scatta o sfrega Dilatazione o staffaggio Sequenza termica e punti fissi Correggere il percorso accessibile
Condensa sulla linea fredda Superficie sotto il punto di rugiada Temperatura e umidità Ripristinare isolamento continuo
Perdite ripetute diffuse Incompatibilità o fine vita Campionamento dei guasti Valutare sostituzione per zone

Su schermi piccoli la tabella può essere fatta scorrere orizzontalmente.

Riparare un punto o sostituire una zona

Una perdita causata da un urto locale può giustificare una riparazione circoscritta. Più guasti simili, corrosione diffusa, tubo non identificabile o raccordi non compatibili indicano invece un problema di sistema. La transizione tra vecchio e nuovo materiale va collocata in un punto accessibile, sostenuta e documentata; non si crea una catena di adattatori nascosta per evitare l’apertura necessaria.

Quantità e costi: confrontare soluzioni equivalenti

Il costo non è il prezzo al metro del tubo. Il computo separa metri per diametro e servizio, raccordi per tipo, collettori, valvole, staffe, guaine, isolamento, attraversamenti, protezioni, attrezzatura, tracce, ripristini, prova, lavaggio e documentazione. Un sistema flessibile può ridurre i raccordi ma richiedere più guaina; uno rigido può costare di più come materiale e risultare ordinato in una centrale accessibile.

Caso pratico: appartamento con due bagni

Per confrontare due offerte si ricostruiscono i percorsi: montante-collettore, due linee principali, rami verso sanitari e cucina e tratto ACS. Si misurano separatamente diametri, acqua fredda e calda e si contano i raccordi effettivi. Se l’offerta A dichiara 95 m di tubo ma non specifica diametri, isolamento e 28 raccordi, mentre la B indica ogni tratto e 12 linee continue sostituibili, il totale dei metri non permette di dire quale sia più completa.

Vanno rese esplicite anche demolizioni, smaltimenti, chiusura tracce, sanitari, opere elettriche e assistenze murarie. I prezzi dipendono dal sito e dal periodo: è più affidabile chiedere lo stesso capitolato a imprese abilitate che applicare una media nazionale a impianti diversi.

Documenti e controllo finale

Per gli impianti soggetti al D.M. 37/2008, l’impresa abilitata rilascia la dichiarazione di conformità con gli allegati applicabili. La guida generale alla dichiarazione di conformità degli impianti distingue DiCo, DiRi, progetto e responsabilità. Nel fascicolo idraulico sono inoltre utili schema as-built, elenco dei materiali, schede, verbale di prova, fotografie dei percorsi e istruzioni di manutenzione.

Prima della chiusura si controllano identificazione continua dei tubi, raccordi completi, supporti, dilatazioni, isolamento, attraversamenti, valvole accessibili e separazione delle reti. Dopo la messa in servizio si verificano pressione e portata ai punti sfavoriti, tempo di arrivo dell’acqua calda, rumori, tenuta a caldo e a freddo e assenza di condensa. Il collaudo deve confermare il progetto reale, non soltanto l’assenza di gocce nel giorno del getto.

Hai bisogno di un'impresa edile?

Descrivi il lavoro da realizzare: ti aiutiamo a inoltrare la richiesta a imprese edili pertinenti.

Domande frequenti sui tubi per impianti idraulici

Qual è il tubo migliore per un impianto idraulico domestico?

Non esiste un materiale migliore in assoluto. Uso, acqua, temperatura, pressione, percorso, raccordi, manutenzione e competenza di posa determinano la scelta.

Che differenza c’è tra diametro esterno e interno?

L’esterno serve a identificare tubo e raccordo; l’interno determina il passaggio. A parità di esterno, uno spessore maggiore riduce l’area disponibile.

Un tubo 16 × 2 ha 16 mm di passaggio?

No. Di regola 16 mm è l’esterno e 2 mm lo spessore, quindi il diametro interno teorico è circa 12 mm.

Si possono usare raccordi di un’altra marca?

Solo se la combinazione è espressamente qualificata e documentata. Diametro apparente e forma simile non dimostrano la compatibilità del sistema.

Meglio rame o multistrato?

Dipende dal progetto. Il rame è rigido e poco dilatabile; il multistrato facilita percorsi continui. Entrambi richiedono acqua, raccordi e posa compatibili.

Il PE-X è sempre adatto all’acqua potabile?

No. Va verificato lo specifico prodotto, la destinazione dichiarata, la documentazione igienica e la classe di applicazione.

La barriera all’ossigeno serve nell’acqua sanitaria?

È soprattutto una prestazione rilevante nei circuiti chiusi con componenti metallici. Non sostituisce i requisiti igienici richiesti per l’acqua potabile.

È possibile murare i raccordi?

Dipende dal sistema e dalle regole di posa. Quando ammesso, il giunto deve essere compatibile, eseguito correttamente, provato e localizzato prima della chiusura.

Il tubo più grande aumenta sempre il comfort?

No. Riduce alcune perdite di carico ma aumenta volume stagnante e attesa dell’acqua calda; il diametro deriva dal calcolo dell’intera rete.

Quanto dura una tubazione idraulica?

Non c’è un numero valido per ogni impianto. Profilo termico, pressione, acqua, posa, UV, gelo, raccordi e manutenzione incidono sulla vita effettiva.

Quando si esegue la prova di tenuta?

Prima di coprire la rete e secondo la procedura prevista dal sistema, registrando tratti, pressione, durata, temperatura, strumento e risultato.
