Ponteggio mobile e trabattello: requisiti, montaggio, uso, verifiche e differenze

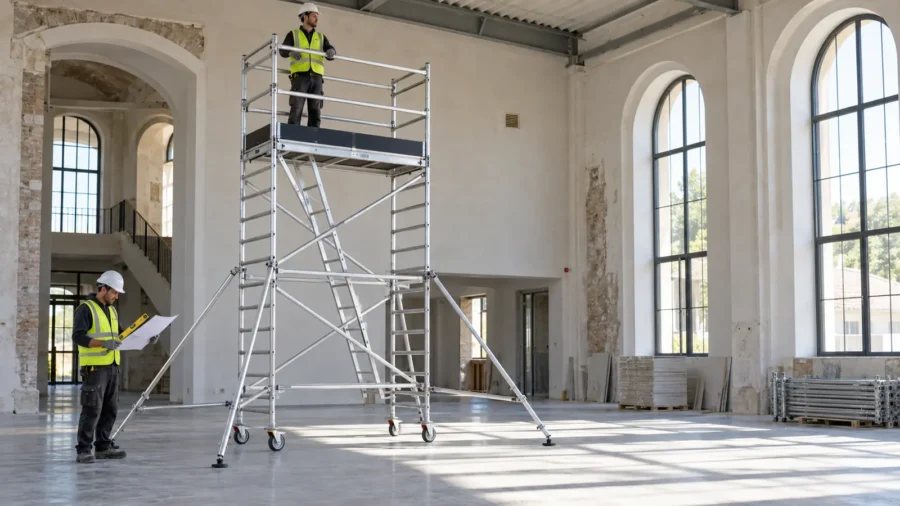

Il ponteggio mobile, comunemente chiamato trabattello, è una torre di accesso e lavoro composta da elementi prefabbricati, uno o più impalcati e ruote permanentemente alla base. È pensato per lavori temporanei e localizzati, ma la facilità di spostamento non lo rende una “scala grande”: stabilità, configurazione, accesso, carico, vento e piano di appoggio devono essere controllati prima di ogni utilizzo.

Gli incidenti ricorrenti nascono da montaggi incompleti, stabilizzatori omessi, ruote non bloccate, salita dall’esterno, spostamenti con persone a bordo e uso su pavimenti inclinati o fragili. La scelta corretta parte da altezza del piano di lavoro, ambiente interno o esterno, spazio disponibile, carico e manuale del fabbricante; prosegue con montaggio protetto e verifica documentata.

Trabattello, ponteggio fisso, ponte su cavalletti e PLE

Il trabattello ha una sola campata, stabilità propria e ruote; può essere smontato, riconfigurato e trasferito tra zone di lavoro. Il ponteggio fisso di facciata serve superfici più estese, è collegato all’opera e segue disciplina, autorizzazione e progetto propri. Il ponte su cavalletti è un impalcato basso senza ruote, limitato dall’articolo 139 del D.Lgs. 81/2008.

La mobilità è un requisito di progetto, non un invito a spostarlo montato

Le ruote permettono di trasferire la torre secondo manuale, ma ogni posizione deve avere piano, spazio e stabilizzazione compatibili. Se per passare sotto una porta occorre smontare livelli o stabilizzatori, la configurazione di movimentazione va prevista. Trascinare la torre completa attraverso un ostacolo trasforma un vantaggio operativo in una fase non controllata.

Una piattaforma di lavoro elevabile porta in quota tramite un meccanismo e richiede valutazioni, abilitazione e procedure differenti. Due scale con una tavola non diventano un trabattello. La scelta non dipende soltanto dalla durata: contano frequenza degli spostamenti, quota, geometria, vento, ostacoli, accesso, carichi orizzontali e possibilità di installare stabilizzatori.

Su schermi piccoli la tabella può essere scorsa orizzontalmente.

Normativa: articolo 140 e norme tecniche

L’articolo 140 del D.Lgs. 9 aprile 2008, n. 81 richiede base ampia e stabile, piano di scorrimento livellato, corretta ripartizione dei carichi a terra, ruote bloccate, controllo della verticalità e divieto di spostamento con persone o carichi a bordo. Prevede l’ancoraggio almeno ogni due piani, salvo la deroga per torri conformi alle condizioni dell’Allegato XXIII.

Il comma sulle ruote è stato precisato dal D.Lgs. 106/2009: dispositivi appropriati devono impedire lo spostamento involontario durante i lavori in quota. Bloccare i freni non risolve però un piano inclinato, una portanza insufficiente o una configurazione priva degli stabilizzatori prescritti.

La UNI EN 1004-1:2021 si applica ai trabattelli prefabbricati fino a 12 m di altezza del piano all’interno, in assenza di vento, e fino a 8 m all’esterno. La UNI 11764:2019 riguarda piccoli trabattelli su due ruote, piano di lavoro inferiore a 4 m, una persona alla volta e portata massima di 150 kg. Questi limiti definiscono campi normativi, non autorizzano automaticamente ogni uso fino alla quota massima.

Come scegliere la torre adatta

Si parte dall’altezza del piano di lavoro, non dall’altezza raggiunta con le mani. Il fabbricante indica configurazioni ammesse, dimensioni della base, impalcati, stabilizzatori, zavorre se previste, classe di carico, accesso e limite di vento. Se lo spazio non consente di aprire gli stabilizzatori richiesti, quella configurazione non può essere usata semplicemente “facendo attenzione”.

Vanno rilevati pavimento, pendenza, soglie, botole, griglie, solai, passaggi, porte, veicoli, linee elettriche e correnti d’aria. Un pavimento lucido può essere piano ma scivoloso; un solaio deve sopportare reazioni concentrate di ruote e stabilizzatori; all’esterno occorrono portanza, drenaggio e protezione da vento e traffico.

Caso pratico: otto metri all’esterno non sono un’autorizzazione automatica

La quota rientra nel campo della norma, ma il modello può imporre un limite inferiore, stabilizzatori incompatibili con il passaggio o ancoraggi che il supporto non riceve. Inoltre vento e terreno possono escludere l’uso. Si confrontano quindi quota richiesta, configurazione del manuale e sito reale; prevale sempre la condizione più restrittiva.

Su schermi piccoli la tabella può essere scorsa orizzontalmente.

Trabattello in alluminio: cosa cambia davvero

L’alluminio è molto diffuso nei trabattelli perché rende telai e diagonali più agevoli da trasportare e assemblare rispetto a componenti di pari funzione più pesanti. Questa praticità, però, non assegna da sola portata, altezza o stabilità: le prestazioni appartengono al sistema completo nella configurazione prevista, non al materiale considerato isolatamente. Un trabattello leggero resta soggetto alle azioni orizzontali dell’operatore e del vento; proprio la facilità con cui si movimenta non autorizza a ridurre base, stabilizzatori, zavorre o ancoraggi indicati dal fabbricante.

Non scegliere confrontando soltanto diametro e spessore dei tubi

Due torri in alluminio esteticamente simili possono avere leghe, geometrie, saldature, innesti, controventi e impalcati differenti. Diametro esterno e spessore di un montante non bastano per dedurre la portata o per dichiarare compatibili componenti di serie diverse. Nel confronto tra acquisto e noleggio servono almeno marca, modello, configurazione, classe di carico, quota del piano, uso interno o esterno, tipo di accesso, distinta degli elementi e manuale. Se manca l’identità del sistema, non si ricostruisce la torre per somiglianza.

Altezza della torre, del piano e di lavoro non sono la stessa misura

Le schede commerciali possono evidenziare l’“altezza di lavoro”, spesso ricavata aggiungendo una portata convenzionale dell’operatore alla quota dell’impalcato. Per scegliere la configurazione occorre invece leggere separatamente altezza del piano di lavoro, altezza totale della torre e quota effettiva da raggiungere. Per esempio, un soffitto a 5,20 m non giustifica automaticamente una torre dichiarata con “altezza di lavoro 5,20 m”: contano il gesto da eseguire, la statura e la postura dell’addetto, gli utensili, la distanza orizzontale e la quota del piano ammessa dal manuale. L’operatore deve lavorare entro il parapetto senza salire su rialzi e senza sporgersi.

Lo spazio degli stabilizzatori va misurato prima del noleggio

L’ingombro operativo non coincide con la sola base su ruote. In pianta va considerata la sagoma completa con stabilizzatori aperti nella posizione prevista, piedi appoggiati, area di rispetto e percorso pedonale protetto. Una verifica semplice usa la relazione ingombro disponibile ≥ base configurata + proiezione degli stabilizzatori + fascia di sicurezza; i valori non si stimano a occhio ma si prendono dal manuale del modello. Se corridoio, marciapiede o vano non consentono questa sagoma, si sceglie una configurazione autorizzata diversa o un’altra attrezzatura: ripiegare un braccio o lasciarne il piede sollevato cambia la stabilità verificata.

Urti e deformazioni dell’alluminio richiedono criteri conservativi

Su telai e diagonali si cercano ammaccature, ovalizzazioni, pieghe, cricche vicino alle saldature, innesti deformati, fori allungati, perni incompleti e corrosione anomala. Una lucidatura superficiale non ripristina un profilo schiacciato; raddrizzatura, foratura o saldatura eseguite in cantiere possono modificare resistenza e trattamento del componente. Il pezzo dubbio si identifica, si separa dal materiale utilizzabile e si sottopone ai criteri del fabbricante. Anche impalcati, ruote, freni e stabilizzatori fanno parte della verifica: un telaio integro non compensa un freno inefficiente o una botola che non chiude.

Scheda di consegna per evitare un trabattello “quasi completo”

Alla consegna conviene associare una distinta fotografica: telai base e superiori, diagonali, correnti, impalcati con botola, parapetti, fermapiedi, ruote, stabilizzatori, eventuali zavorre, perni e manuale. La configurazione richiesta va indicata con quota del piano e luogo d’uso, non soltanto con il numero di moduli. Prima di accettare il materiale si verifica che gli elementi siano della stessa serie, leggibili e privi di riparazioni improvvisate; dopo il montaggio la distinta diventa la base del controllo finale.

Componenti, marcature e manuale

Una torre comprende telai o montanti, traversi, diagonali, impalcati con botola, parapetti, fermapiedi, ruote, stabilizzatori e sistemi di blocco. Non tutti i pezzi visivamente simili sono intercambiabili. Mescolare marche, serie o generazioni senza autorizzazione del fabbricante rompe la configurazione verificata e può cambiare rigidezza, innesti e carichi.

Ogni componente conforme alla UNI EN 1004-1 deve recare identificazione del trabattello, fabbricante e anno; un’etichetta visibile da terra riporta riferimento normativo, classe di carico, tipo di accesso e altezze ammesse dentro e fuori. Il manuale in italiano deve essere disponibile nel luogo di impiego e descrivere montaggio, smontaggio, stabilizzazione, vento, spostamento, controlli, danni e conservazione.

La marcatura CE non è il criterio ordinario per qualificare il trabattello descritto da queste norme: l’inquadramento INAIL delle attrezzature non marcate CE richiama D.Lgs. 81/2008, norme tecniche, dichiarazioni e istruzioni del fabbricante. Un adesivo generico non sostituisce la documentazione.

Preparare l’area di montaggio

Prima di aprire i componenti si delimita l’area, si elimina il traffico incompatibile e si controllano portanza e planarità. Le ruote non devono appoggiare su mattoni, cunei improvvisati o tavole instabili. Se occorre ripartire il carico, gli elementi di appoggio devono essere dimensionati e posati in modo continuo e antiscivolo.

Si verificano linee elettriche aeree, condutture, sprinkler, travi, porte, portoni e mezzi in movimento. La guida INAIL sui lavori in prossimità di linee elettriche richiama gli infortuni dovuti alla movimentazione di torri metalliche vicino ai conduttori: il rischio riguarda sia l’uso sia lo spostamento.

La base si controlla sull’intera corsa delle ruote

Quattro appoggi stabili nel punto di montaggio non bastano se il percorso attraversa una griglia, una soglia o una zona inclinata. Prima di muovere la torre si ispeziona e delimita la traiettoria completa, compresa l’altezza libera. Una ruota che cade di pochi centimetri può inclinare rapidamente una struttura alta e amplificare l’azione degli operatori a terra.

Sequenza corretta di montaggio

1. identificare modello, configurazione e distinta nel manuale;
2. ispezionare ruote, telai, innesti, diagonali, impalcati e dispositivi;
3. assemblare la base, frenare le ruote e controllare diagonali e squadro;
4. montare stabilizzatori o altri dispositivi nella posizione prescritta;
5. installare progressivamente telai, controventi e impalcati;
6. mantenere protezione collettiva durante salita e montaggio secondo il metodo previsto;
7. completare parapetti, correnti intermedi e fermapiedi;
8. controllare verticalità, blocchi, appoggi e configurazione finale;
9. apporre o verificare l’etichetta di controllo prima dell’uso.

Non si sale su una struttura incompleta per montare il parapetto dall’alto senza protezione. Il metodo deve consentire il montaggio in sicurezza dall’interno o con dispositivi previsti dal sistema. Aggiungere tubi, funi o zavorre non indicate non trasforma un assemblaggio errato in una configurazione sicura.

Accesso e lavoro sull’impalcato

Si accede dall’interno attraverso botole e mezzi integrati previsti dal fabbricante. Salire sui telai esterni aumenta il momento ribaltante ed espone alla caduta. La botola viene richiusa durante il lavoro; il parapetto resta completo e non si usa una scala, una cassetta o un cavalletto sopra l’impalcato per guadagnare quota.

Persone, utensili e materiali devono restare entro la portata e distribuiti senza carichi concentrati impropri. Spingere con forza contro pareti, tirare cavi, usare trapani pesanti o maneggiare pannelli grandi produce azioni orizzontali e vento aggiuntivo. Materiali minuti vanno contenuti e la zona sottostante protetta dalla caduta di oggetti.

Il lavoro genera spinte che la portata in chilogrammi non descrive

Una targhetta di carico riguarda la configurazione prevista, non autorizza qualunque gesto entro quel peso. Tirare un cavo, premere un trapano o sostenere un pannello produce forze orizzontali e momento ribaltante. La scelta dell’attrezzatura deve quindi considerare il compito, non solo persone e utensili posati sull’impalcato.

Su schermi piccoli la tabella può essere scorsa orizzontalmente.

Come si sposta il trabattello

Prima dello spostamento scendono tutti gli operatori e si rimuovono utensili e materiali. Si libera il percorso, si riduce la torre alla configurazione di movimentazione indicata, si gestiscono stabilizzatori e si sbloccano le ruote solo al momento necessario. La spinta viene applicata in basso, con velocità controllata e senza urti.

Non si trascina la torre con un veicolo e non la si sposta su pendenze, gradini, buche, cavi o griglie non verificate. Dopo il trasferimento si ribloccano le ruote, si ripristinano stabilizzatori, si controllano verticalità e completa configurazione. Ogni spostamento è un nuovo posizionamento, non una pausa nel controllo.

Lo spostamento termina solo con un nuovo via libera

Sbloccare e ribloccare i freni non chiude la procedura. Occorre verificare contatto degli stabilizzatori, livello, diagonali, botole, parapetti e distanza dagli ostacoli nella nuova posizione. Un’etichetta o registro semplice collega luogo, configurazione e controllo, evitando che la squadra salga mentre il ripristino è ancora incompleto.

Vento, aperture e uso esterno

Il limite del fabbricante governa l’uso. Anche all’interno, portoni contrapposti, facciate aperte o grandi ventilatori possono creare vento. All’esterno teli, pannelli, insegne e materiali aumentano enormemente la superficie esposta e non vanno fissati alla torre se non previsti.

In caso di raffiche, temporale o superamento delle condizioni ammesse si interrompe il lavoro, si scende e si mette in sicurezza la torre secondo il manuale. Lasciare il trabattello montato e incustodito richiede una valutazione specifica: freni e stabilizzatori non eliminano il rischio di ribaltamento o uso da parte di estranei.

Stabilizzatori, zavorre e ancoraggi

Stabilizzatore, zavorra e ancoraggio non sono soluzioni equivalenti. Lo stabilizzatore allarga il poligono di appoggio; la zavorra aumenta la massa nella posizione verificata; l’ancoraggio trasferisce azioni a una struttura resistente. Tipo, numero, inclinazione e quota derivano dalla configurazione del fabbricante o da una verifica specifica, non da una regola improvvisata in cantiere.

L’articolo 140 prescrive in via generale ancoraggi alla costruzione almeno ogni due piani e consente la deroga per torri conformi all’Allegato XXIII. Non basta quindi leggere “conforme UNI EN 1004” su un catalogo: occorre verificare che modello, altezza, accesso, stabilizzazione e condizioni d’uso coincidano con la configurazione dichiarata. Se un ancoraggio è richiesto, il supporto deve essere identificato e il fissaggio compatibile; ringhiere, tubazioni e tamponamenti fragili non sono automaticamente punti resistenti.

Le zavorre devono essere componenti previsti, fissati e conteggiati. Sacchi, secchi, blocchi sciolti o materiali di risulta possono cadere o spostarsi e non offrono una massa controllata. Gli stabilizzatori devono poggiare realmente, senza restare sospesi dopo la messa in bolla, e non devono creare inciampo non segnalato nei percorsi.

Formazione, addestramento e documenti

Il datore di lavoro sceglie attrezzatura idonea, valuta i rischi e assicura informazione, formazione e addestramento adeguati al modello e alle operazioni. Non è corretto applicare automaticamente il corso per ponteggi fissi a ogni trabattello, né concludere che non serva addestramento perché la torre è piccola. Il manuale deve entrare nella procedura reale.

Il PiMUS disciplina montaggio, uso e smontaggio dei ponteggi ai quali si applicano le relative disposizioni; non va attribuito automaticamente al trabattello. Restano necessari valutazione dei rischi, POS quando dovuto, istruzioni, controlli e coordinamento del cantiere.

Verifiche prima, durante e dopo l’uso

Prima del montaggio si scartano elementi piegati, corrosi, fessurati, con saldature o innesti danneggiati. Non si raddrizzano o saldano componenti strutturali senza procedura autorizzata. Durante l’uso si controllano freni, appoggi, collegamenti, diagonali, parapetti, botole, stabilizzatori, verticalità ed etichetta.

La verifica va ripetuta dopo spostamento, modifica della configurazione, urto, caduta di materiale, vento significativo, pausa prolungata o cambio di squadra. Il manuale stabilisce criteri di danno, manutenzione e sostituzione; un registro semplice collega data, luogo, configurazione, esito, anomalie e responsabile.

Una foto utile identifica componente e posizione

La vista generale dimostra la presenza della torre, ma non lo stato di un freno o l’appoggio dello stabilizzatore. Le evidenze devono associare dettaglio, lato, quota e data, mostrando anche l’etichetta del modello. In caso di anomalia si registra il pezzo escluso e la sua sostituzione, senza confonderlo con componenti ancora disponibili.

Su schermi piccoli la tabella può essere scorsa orizzontalmente.

Noleggio, consegna e preventivo

Nel noleggio vanno identificati marca, modello, configurazione, altezza del piano, classe di carico, numero di impalcati, stabilizzatori, accessori e manuale. La consegna deve consentire di controllare quantità e stato dei singoli elementi; “trabattello completo” non è una distinta verificabile. È utile concordare chi trasporta, monta, ispeziona, sostituisce parti danneggiate e ritira l’attrezzatura.

Il prezzo dipende da altezza, durata, accessori, trasporto e servizio di montaggio, ma il confronto economico deve riguardare la stessa configurazione sicura. Un’offerta più bassa che omette stabilizzatori, fermapiedi o impalcati intermedi non è equivalente. Prima della restituzione si separano i componenti danneggiati, senza rimetterli nel lotto disponibile per il montaggio successivo.

Errori frequenti

• usare componenti di sistemi diversi perché “entrano” negli innesti;
• omettere stabilizzatori per passare in uno spazio stretto;
• compensare il dislivello con mattoni o materiali sciolti;
• salire dall’esterno o lasciare aperta la botola;
• lavorare senza parapetto completo o sopra una scala appoggiata all’impalcato;
• superare portata o altezza indicate dal fabbricante;
• spostare la torre con persone, utensili o materiali a bordo;
• applicare teli o pannelli che aumentano l’azione del vento;
• ignorare linee elettriche, portoni, veicoli e persone sottostanti;
• rimettere in uso componenti deformati senza valutazione autorizzata.

Domande frequenti sul ponteggio mobile e trabattello

Trabattello e ponteggio mobile sono la stessa cosa?

Nel linguaggio corrente sì: il D.Lgs. 81/2008 usa l’espressione ponte su ruote a torre.

Il trabattello deve avere la marcatura CE?

Non è il criterio ordinario di conformità: vanno verificati legge, norma applicabile, marcature dei componenti, dichiarazione e manuale.

Qual è l’altezza massima?

La UNI EN 1004-1 copre piani fino a 12 m all’interno senza vento e 8 m all’esterno, ma vale il limite più restrittivo di modello e sito.

Che cos’è un piccolo trabattello?

La UNI 11764 riguarda sistemi su due ruote con piano sotto 4 m, una persona e portata massima di 150 kg.

Si può lavorare con le ruote sbloccate?

No. Durante il lavoro dispositivi appropriati devono impedire ogni spostamento involontario.

Si può spostare con una persona sopra?

No. L’articolo 140 vieta lo spostamento quando sulla torre si trovano lavoratori o carichi.

Gli stabilizzatori sono sempre necessari?

Sono necessari nelle configurazioni indicate dal fabbricante; non possono essere omessi per mancanza di spazio.

Si può salire dai telai esterni?

No, salvo un accesso espressamente progettato; normalmente si usa il percorso interno con botole.

Serve il PiMUS?

Non si applica automaticamente come ai ponteggi fissi; restano valutazione dei rischi, istruzioni, addestramento e documenti pertinenti.

Si può mettere una scala sull’impalcato?

No. Altera postura e protezione del parapetto; occorre una configurazione o attrezzatura di quota adeguata.

Quando va ricontrollato?

Prima dell’uso e dopo spostamenti, modifiche, urti, vento, pause o eventi che possano averne alterato la sicurezza.

Si possono mescolare componenti di marche diverse?

Non senza autorizzazione documentata: geometria simile non dimostra compatibilità strutturale e funzionale.

Un trabattello in alluminio è automaticamente più stabile?

No. Il peso ridotto facilita trasporto e montaggio, ma stabilità e portata dipendono dalla configurazione completa, dal piano, dagli stabilizzatori, dagli eventuali ancoraggi e dalle condizioni d’uso indicate nel manuale.
