Misure delle porte interne: luce, vano e rilievo

Dire che una porta interna misura 80 × 210 cm non basta per ordinarla. Quel numero può indicare la dimensione nominale, l’anta, la luce di passaggio oppure una quota convenzionale del produttore; il foro nella muratura è più grande e il passaggio effettivo può essere più piccolo. Confondere queste grandezze porta a telai che non entrano, coprifili che non coprono il bordo e varchi meno accessibili del previsto.

Le larghezze nominali più comuni nelle abitazioni sono 60, 70, 80 e 90 cm, spesso con altezza 210 cm. Sono misure commerciali ricorrenti, non una formula universale valida per ogni sistema. Una porta a battente tradizionale, una filomuro e una scorrevole a scomparsa con la stessa luce richiedono ingombri differenti.

Questa guida spiega che cosa misurare sul vano finito o grezzo, come registrare fuori piombo e spessore parete, quale quota comunicare al rivenditore e perché la scheda tecnica del modello scelto prevale sempre sulle tabelle generiche.

Le quattro misure che non vanno confuse

Prima del metro serve un lessico condiviso. Nel preventivo devono comparire il nome della quota, i punti tra i quali è stata presa e lo stato del cantiere. Una semplice coppia “larghezza × altezza” è ambigua.

La “misura nominale” è una designazione commerciale e deve essere decodificata nella tabella del fabbricante. Non si può ricavare con certezza la luce netta sottraendo un numero fisso all’anta: battute, cerniere, guarnizioni, apertura a 90 gradi e maniglia possono cambiare il risultato.

Quali sono le misure standard delle porte interne

Nel residenziale italiano si incontrano frequentemente ante o luci nominali larghe 60, 70, 80 e 90 cm e alte 200 o 210 cm; 80 × 210 cm è la combinazione più riconoscibile. Esistono però passi intermedi, doppie ante, sopraluce e realizzazioni fuori misura. “Standard” significa normalmente disponibile nel catalogo di uno specifico sistema, non obbligatorio per ogni edificio.

La tabella aiuta a orientarsi, ma non sostituisce progetto e norma. Una porta da “80” non garantisce automaticamente una luce libera di 80 cm. Se il requisito riguarda il passaggio, si parte dalla luce netta necessaria e si sceglie a ritroso il sistema che la assicura.

Accessibilità: contano i centimetri realmente liberi

Il DM 236/1989, nei casi ai quali si applica, prescrive una luce netta di almeno 80 cm per la porta di accesso di ogni edificio e unità immobiliare e di almeno 75 cm per le altre porte. Indica inoltre maniglie tra 85 e 95 cm, consigliando 90 cm, e richiede spazi di manovra davanti e dietro il varco.

Questi valori non autorizzano a ignorare destinazione, normativa regionale, regolamento edilizio, prevenzione incendi o esigenze della persona. Il progettista deve verificare l’intero percorso: una porta larga non risolve una soglia, un corridoio insufficiente o una manovra impossibile. L’approfondimento su accessibilità e barriere architettoniche inquadra i tre livelli di progettazione previsti dalla disciplina.

Porta a battente: dal foro muro alla misura ordinabile

In una porta a battente tradizionale il falso telaio o controtelaio viene fissato alla muratura; il telaio della porta riveste poi il vano e riceve cerniere, guarnizioni e anta. I coprifili nascondono il raccordo con l’intonaco. Il gioco di posa serve per mettere il telaio a piombo e fissarlo, ma dimensione e tolleranza dipendono dal prodotto.

Una tabella commerciale, per esempio, associa un’anta 80 × 210 cm a un foro muro di circa 90 × 215 cm. È soltanto un esempio riferito a quella famiglia: un telaio filomuro o regolabile può richiedere quote differenti. Per un ordine corretto occorre ottenere dal fornitore almeno:

• misura nominale e misura reale dell’anta;
• luce netta ottenibile con apertura a 90 gradi;
• dimensione esterna del telaio o del falso telaio;
• foro muro minimo e massimo ammesso;
• intervallo dello spessore parete coperto dallo stipite;
• verso di apertura osservato secondo la convenzione dichiarata.

Se si deve creare o spostare il varco, la questione dimensionale va coordinata con struttura e pratica edilizia. La guida su apertura e spostamento di una porta distingue tramezzi, muri portanti, CILA, SCIA e verifiche sismiche.

Porta scorrevole a scomparsa: serve la parete per il cassone

Nella porta a scomparsa la predisposizione non coincide con il solo passaggio. Al vano si aggiunge il cassone che riceve l’anta e il montante di battuta; l’ingombro complessivo in larghezza è quindi poco più del doppio della luce per molti sistemi a un’anta, ma non va calcolato a memoria.

Le tabelle ufficiali mostrano bene la variabilità. Per una luce nominale 800 × 2100 mm, un modello ECLISSE per cartongesso dichiara un ingombro di circa 1697 × 2190 mm; una famiglia Scrigno con stipiti indica 1710 × 2200 mm. Sono esempi di due prodotti, non quote intercambiabili. Cambiano anche sede interna, spessore della parete finita e pannello ammesso.

La parete laterale deve essere libera per tutta la lunghezza del cassone e compatibile con impianti, sanitari e fissaggi. Prima di scegliere si possono confrontare porta a scomparsa ed esterno muro; materiali, meccanismi e fascia di prezzo vanno poi verificati sul sistema effettivamente ordinato.

Filomuro e porte speciali: nessuna tolleranza improvvisata

Un telaio filomuro viene integrato nella parete prima della finitura e deve arrivare in quota, a piombo e senza torsioni. Luce, ingombro e pannello possono variare fra versione a spingere e a tirare; anche qui si deve leggere la sezione quotata del modello, senza trasferire misure da un altro telaio.

Per porte acustiche, tagliafuoco, vetrate o molto pesanti non si può separare la misura dalla prestazione. Telaio, parete, ferramenta, guarnizioni e posa appartengono al sistema provato. La guida alla porta tagliafuoco spiega perché varco e supporto devono risultare compatibili con la documentazione del prodotto.

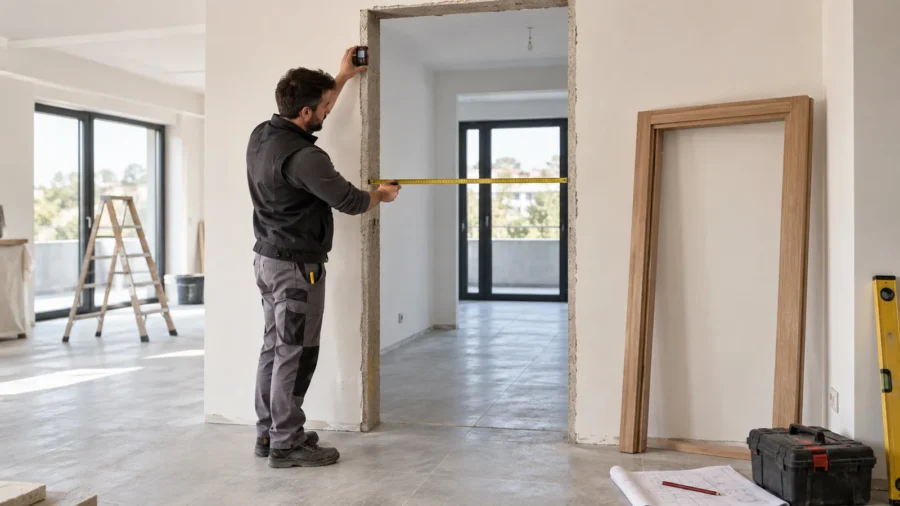

Come prendere le misure del vano in modo corretto

Il rilievo si esegue dopo aver chiarito se pavimento, intonaco e rivestimenti sono finiti. In un vano grezzo si annotano anche gli spessori ancora da aggiungere. La quota verticale parte dal futuro pavimento finito: misurare dal massetto e dimenticare piastrella, parquet o sottofondo può far risultare la porta troppo bassa.

1. Larghezza: misurare in alto, al centro e in basso fra le spallette; registrare tutti e tre i valori.
2. Altezza: misurare a sinistra, al centro e a destra dalla quota del pavimento finito al sotto architrave.
3. Spessore: rilevare la parete su entrambi i lati e a più altezze, includendo rivestimenti già previsti.
4. Piombo e livello: verificare le due spallette, l’architrave e la planarità della parete.
5. Squadro: confrontare le diagonali e controllare se il vano è trapezoidale o ruotato.
6. Ostacoli: annotare battiscopa, piastrelle, interruttori, tubi, mobili, gradini e spazio di apertura.
7. Documentazione: fotografare metro, quota finita e verso previsto; riportare data e stato del cantiere.

Per la compatibilità si usa in genere la misura minima rilevata, ma non si trasforma da soli quel dato in una misura d’ordine. Se il vano è fuori piombo, la riduzione necessaria dipende dal sistema e dalla possibilità di correggere la muratura.

Scheda di rilievo: i dati da consegnare

La convenzione “destra/sinistra” non è identica in ogni catalogo: si deve allegare un piccolo disegno con punto di osservazione, lato cerniere e traiettoria dell’anta. Per una scorrevole si indica il lato nel quale il pannello scompare osservando il vano dal lato concordato.

Esempio pratico: vano finito largo 89 cm

Supponiamo di rilevare 890, 893 e 888 mm in larghezza; 2148, 2152 e 2149 mm in altezza; parete finita fra 108 e 112 mm. Il dato prudente del vano è 888 × 2148 mm, ma non significa automaticamente “porta da 80”. Si inviano tutte le misure al fornitore e si controlla la sua tabella: il sistema deve entrare con il gioco prescritto, coprire 108–112 mm e produrre la luce netta richiesta.

Se una scheda richiede foro 900 × 2150 mm, il vano non è conforme e va corretto oppure si sceglie un altro telaio. Se invece ammette l’intervallo rilevato, il posatore stabilisce i giochi e i fissaggi. L’esempio mostra perché arrotondare al centimetro o comunicare solo il valore centrale è rischioso.

Sostituire una porta esistente senza demolire tutto

Quando si conserva il vecchio controtelaio, non basta misurare l’anta. Occorre verificare che il legno sia sano, solidale alla parete, diritto e compatibile con il nuovo telaio. Un rivestimento “sovratelaio” riduce il passaggio e aumenta lo spessore visibile; prima di sceglierlo va misurato il risultato finale.

Se si rimuovono telaio e falso telaio, il vano può allargarsi e mostrare bordi irregolari o impianti. La verifica va fatta dopo lo smontaggio quando il nuovo prodotto richiede tolleranze strette. Coprifili molto larghi non devono diventare il rimedio a muratura instabile o fuori piombo.

Controlli durante la posa

Il telaio si prova senza deformarlo con schiuma, viti o zeppe. Si controllano diagonali, piombo, livello del traverso, giochi uniformi e apertura completa. Un’anta che si apre o si chiude da sola spesso segnala un telaio fuori piombo; uno sfregamento localizzato può derivare da torsione, pavimento non in quota o fissaggio eccessivo.

Prima della consegna si verificano anche serratura, incontro, maniglia, fine corsa, guarnizioni e assenza di contatti con pavimento e battiscopa. Per una porta a scomparsa, il cassone deve restare diritto e pulito prima di chiudere la parete.

Gli errori più frequenti prima dell’ordine

• scrivere “80 × 210” senza specificare a quale quota si riferisce;
• misurare una sola volta larghezza e altezza;
• partire dal massetto anziché dal pavimento finito;
• dimenticare piastrelle, boiserie o differenze di spessore fra i due lati;
• considerare il coprifilo come soluzione a qualsiasi irregolarità;
• dedurre la luce netta dalla misura nominale;
• usare una formula di un produttore per un altro modello;
• ordinare il verso senza disegno e convenzione condivisa;
• non verificare la parete laterale di una scorrevole;
• ignorare accessibilità, passaggio dei mobili e spazio di manovra.

Che cosa chiedere nel preventivo

Un preventivo confrontabile identifica collezione, modello, finitura, anta, telaio, coprifili, ferramenta e posa. Deve indicare le quote di riferimento e chi si assume il rilievo definitivo. Per una scorrevole si specificano controtelaio, parete in muratura o cartongesso, spessore finito, portata e accessori; per una filomuro anche fase di installazione e ciclo di finitura.

È utile allegare la scheda tecnica revisionata e far confermare per iscritto foro ammesso, luce netta risultante e tolleranze. La UNI EN 14351-2:2018 identifica le caratteristiche prestazionali applicabili alle porte interne pedonali; non sostituisce però le istruzioni dimensionali del singolo insieme.

Domande frequenti sulle misure delle porte interne

Qual è la misura standard di una porta interna?

La combinazione più comune è 80 × 210 cm, con larghezze ricorrenti di 60, 70, 80 e 90 cm. Va sempre chiarito se il catalogo indica anta, misura nominale o luce.

Una porta da 80 ha davvero 80 cm di passaggio?

Non necessariamente. Telaio, battuta, anta aperta e ferramenta possono ridurre la luce netta; il valore va letto nella scheda o misurato sul sistema installato.

Quanto deve essere grande il foro muro per una porta da 80?

Non esiste una misura universale. Circa 90 × 215 cm è un abbinamento commerciale frequente per alcuni telai tradizionali, ma si deve applicare la tabella del modello scelto.

Da dove si misura l’altezza della porta?

Dalla quota del pavimento finito al limite superiore del vano indicato dal sistema. Se il pavimento manca, si aggiungono con precisione tutti gli spessori previsti.

Quante misure servono per larghezza e altezza?

Almeno tre per ciascuna direzione: ai due estremi e al centro. Vanno registrati tutti i valori insieme a piombo, livello e diagonali.

Come si misura lo spessore della parete?

Su entrambi i lati e a più altezze, includendo intonaco, piastrelle o rivestimenti finiti. Si comunicano minimo e massimo, non una media nascosta.

Qual è la luce minima per l’accessibilità?

Il DM 236/1989 indica almeno 80 cm per la porta di accesso a edificio e unità immobiliare e almeno 75 cm per le altre porte, nei casi disciplinati dal decreto.

Una porta scorrevole da 80 richiede 160 cm di parete?

Di solito richiede più del doppio della luce, perché si aggiungono montanti e dettagli del cassone. Per alcuni modelli l’ingombro è vicino a 170 cm: vale la scheda tecnica.

Si può ordinare la porta prima di posare il pavimento?

Sì soltanto se la quota finita è definita e materializzata con certezza. Vanno sommati massetto, collante, pavimento e ogni differenza fra i locali.

Come si stabilisce apertura destra o sinistra?

Usando la convenzione del produttore e allegando un disegno con lato di osservazione, cerniere e traiettoria. La sola parola “destra” può essere ambigua.

Si può conservare il vecchio controtelaio?

Solo se è sano, stabile, diritto e dimensionalmente compatibile. Rivestirlo può ridurre la luce netta e va calcolato prima dell’ordine.

Chi dovrebbe fare il rilievo definitivo?

Il soggetto indicato nel contratto, preferibilmente il fornitore o posatore che conosce tolleranze e sistema. Responsabilità e stato del vano devono risultare per iscritto.

Fonti tecniche e normative

• Gazzetta Ufficiale — DM 14 giugno 1989, n. 236, punto 8.1.1 sulle porte
• UNI — UNI EN 14351-2:2018, porte interne pedonali
• ECLISSE — Come prendere le misure delle porte interne
• ECLISSE — Tabelle dimensionali del controtelaio per cartongesso
• ECLISSE — Syntesis Line Battente, dimensioni e versi di apertura
• Scrigno — Fascicolo tecnico dei controtelai
• Porte Italiane — Esempio di tabella fra anta, telaio e foro muro
