Un chiusino in ghisa non si sceglie soltanto per forma e “portata”. Deve coprire il vano utile, sopportare le azioni previste nella precisa zona di posa, rimanere stabile nel telaio e trasferire i carichi alla struttura sottostante senza rompere malta e pavimentazione. Due modelli entrambi marcati D 400 possono avere luce netta, profondità del telaio, appoggio, bloccaggio e comportamento al traffico molto diversi.

La serie EN 124 classifica i dispositivi di coronamento e chiusura in base al luogo d’impiego e alle prove del prodotto. Per quelli in ghisa si leggono insieme la parte generale EN 124-1 e la parte specifica EN 124-2. La classe non corregge però un telaio appoggiato male, una soletta insufficiente o una quota finita errata.

Questa guida chiarisce classi A 15-F 900, luce netta, dimensioni del telaio, ghisa sferoidale o lamellare, marcature, posa, bloccaggio e diagnosi dei rumori, mantenendo distinto il chiusino dal pozzetto e dalla caditoia.

Chiusino, telaio, pozzetto e caditoia: le differenze

Il chiusino è l’insieme che chiude un accesso: coperchio e telaio, con eventuali cerniere, dispositivi di bloccaggio, guarnizioni e accessori. Il pozzetto è il manufatto sottostante che contiene raccordi o consente l’ispezione. La caditoia intercetta acqua dalla superficie attraverso una griglia; il suo compito idraulico è approfondito separatamente dalla struttura del coperchio.

Confondere questi elementi porta a misure sbagliate. Ordinare un “chiusino 60 × 60” senza specificare che cosa misura può produrre un telaio che non entra nel vano o una luce di passaggio troppo piccola. Nel rilievo vanno distinti almeno dimensione libera, ingombro esterno, altezza del telaio e larghezza della flangia di appoggio.

Coperchio e telaio lavorano insieme

La classe appartiene al dispositivo nella configurazione provata, non al solo coperchio. Sostituire un elemento con uno simile, lavorare le sedi o appoggiare un coperchio su un telaio di altra serie può annullare stabilità e prestazioni. Abbinamento, verso e punti di contatto devono restare quelli del fabbricante.

Ghisa sferoidale e ghisa a grafite lamellare

La EN 124-2 copre dispositivi in ghisa con grafite lamellare e/o sferoidale, anche combinati con calcestruzzo. Nella ghisa sferoidale la grafite ha forma nodulare, che consente generalmente maggiore duttilità e un buon rapporto tra peso e resistenza; nella lamellare la grafite è in lamelle e il comportamento è più fragile. Non basta però il nome del materiale per scegliere: geometria, spessori, nervature, telaio e prova del prodotto restano determinanti.

Peso non significa automaticamente sicurezza

Un coperchio pesante può essere stabile per gravità ma difficile da movimentare; uno più leggero in ghisa sferoidale può usare cerniera e blocco. Massa, sistema di ritenuta, ergonomia e classe vanno letti insieme. Aggiungere pesi o saldature in cantiere non è un metodo di adeguamento.

Rivestimento e corrosione superficiale

Il rivestimento nero protegge e uniforma l’aspetto iniziale, ma non va interpretato come impermeabilizzazione permanente. Una patina superficiale non dimostra da sola perdita di resistenza; corrosione profonda, sezione ridotta, cricche o sedi consumate richiedono invece valutazione e possibile sostituzione. In ambienti aggressivi si chiedono materiali e protezioni dichiarati.

Classi EN 124: scegliere dalla zona reale di installazione

La serie EN 124 associa la classe minima alla zona di posa. Non si sceglie soltanto dal veicolo più pesante atteso: contano traiettoria delle ruote, frenata, bordo stradale, traffico ripetuto e possibilità che un mezzo invada una zona apparentemente pedonale.

Classe Carico di prova Zona indicativa EN 124 Errore tipico
A 15 15 kN Aree esclusivamente pedonali e ciclabili Usarla dove può entrare un’auto
B 125 125 kN Marciapiedi, zone pedonali comparabili, parcheggi auto Ignorare veicoli di servizio
C 250 250 kN Canalette al bordo della carreggiata nella fascia definita Estenderla al centro della corsia
D 400 400 kN Carreggiate, banchine e parcheggi accessibili a veicoli stradali Tradurre 400 kN in una semplice “portata 40 t”
E 600 600 kN Aree con elevati carichi per ruota, come zone portuali o industriali Sceglierla senza verificare la struttura
F 900 900 kN Aree con carichi per ruota particolarmente elevati, come alcune pavimentazioni aeroportuali Considerarla indistruttibile

Perché D 400 non vuol dire “regge 40 tonnellate”

Il valore 400 kN identifica un livello della prova normativa sul dispositivo. Non è il peso totale ammissibile di un veicolo da applicare direttamente in cantiere: il carico arriva attraverso una ruota, con impronta, dinamica e posizione specifiche, e deve attraversare coperchio, telaio, letto di posa e struttura. La scorciatoia in tonnellate nasconde proprio il percorso che più spesso cede.

Il confine tra C 250 e D 400

La classe C 250 riguarda la fascia della canaletta di bordo descritta dalla norma, non qualsiasi elemento vicino a una strada. Se il dispositivo può trovarsi nella traiettoria delle ruote in carreggiata, la scelta deve considerare la classe prevista per quella zona. Nei dubbi di posizionamento decide il progettista in base all’uso reale.

Advertisement - Pubblicità

Luce netta, ingombro e quota: come leggere le misure

Luce netta o clear opening

È l’apertura libera disponibile dopo la posa del telaio. Governa ispezione, passaggio di attrezzature ed eventuale accesso. Non coincide con il diametro visibile del coperchio né con il foro esterno nel pavimento. Per l’accesso di persone valgono progetto, sicurezza e requisiti specifici: la sola dimensione non autorizza l’ingresso in uno spazio confinato.

Dimensione esterna del telaio

Comprende flangia e nervature e serve a verificare compatibilità con soletta, anello o muratura. Un prodotto con luce netta circolare da 600 mm può avere un telaio esterno quadrato o circolare sensibilmente maggiore. La scheda deve riportare entrambe le quote.

Altezza e area di appoggio

La profondità del telaio influenza il raccordo con gli strati della pavimentazione; la flangia trasferisce le azioni al letto di posa. Un bordo largo non compensa una malta vuota o una struttura fessurata. Appoggio continuo, geometria compatibile e materiali con resistenza adeguata sono essenziali contro rotazione e cedimento.

Esempio di verifica dimensionale

Se il pozzetto ha un’apertura strutturale di 650 mm e serve una luce utile di 600 mm, non basta comprare un “600”. Si controllano luce dichiarata, ingombro del telaio, area che resta sopra la soletta, profondità disponibile e spazio per la malta. Se la flangia esterna misura 780 mm, l’appoggio teorico per lato è (780 − 650) ÷ 2 = 65 mm, da verificare rispetto a forma reale, nervature e istruzioni.

Quota Che cosa descrive Uso nel progetto
Luce netta Passaggio libero nel telaio Accesso e attrezzature
Dimensione coperchio Elemento mobile Compatibilità con la sede
Ingombro telaio Massimo esterno del dispositivo Spazio e appoggio sulla struttura
Altezza telaio Profondità del componente Quota e pacchetto pavimentazione
Flangia di appoggio Superficie che distribuisce il carico Letto di posa e pressione sulla struttura

Forma, appoggio, bloccaggio e tenuta

Coperchio tondo o quadrato

Un coperchio circolare non può cadere attraverso una luce circolare della stessa geometria ed è agevole da ruotare; un telaio quadrato si raccorda bene a pavimentazioni modulari. La forma non determina da sola classe o stabilità. Nei coperchi articolati a più elementi contano travi amovibili, sequenza e sicurezza di apertura.

Sede a tre punti e superfici lavorate

Tre punti definiscono geometricamente un piano e possono limitare il basculamento; altri sistemi impiegano sedi lavorate, contatti elastici o geometrie anti-movimento. Gli inserti non devono diventare spessori improvvisati: se previsti, sono componenti del prodotto e vanno sostituiti con ricambi corretti.

Cerniere e dispositivi di bloccaggio

Cerniera, chiave, barra o blocco possono impedire espulsione e accesso non autorizzato. Devono funzionare senza costringere il coperchio su un telaio deformato. Il capitolato specifica apertura, angolo, arresto di sicurezza, utensile e possibilità di sostituzione.

Chiusino ventilato, stagno o a tenuta d’odore

Fori di ventilazione e guarnizioni rispondono a esigenze opposte. La tenuta deve essere prevista in progetto; non si improvvisa con silicone, perché gas, pressioni e acqua devono avere percorsi controllati. Per la rete e le quote si coordina il dispositivo con l’allaccio alla fognatura.

Marcature e documenti da controllare

Il dispositivo deve riportare in modo leggibile le informazioni richieste dalla norma e dalla parte di materiale: riferimento EN 124, classe, identificazione del fabbricante e altre indicazioni previste. Marcature aggiuntive possono identificare servizio, rete, certificazione o lotto. Una scritta in rilievo non sostituisce dichiarazione, scheda e tracciabilità.

Nel fascicolo si conservano modello completo, disegno quotato, peso degli elementi, classe e zona d’impiego, materiale, sistema di bloccaggio, istruzioni di posa e manutenzione. Per un prodotto certificato da terza parte si verifica campo e validità del certificato, senza interpretare un logo isolato.

Come scegliere il chiusino corretto

  1. Definire servizio sottostante e necessità di ispezione.
  2. Individuare la zona EN 124 nel punto esatto, considerando invasioni prevedibili.
  3. Misurare apertura strutturale, luce utile, quota e spazio esterno.
  4. Verificare capacità e geometria della struttura di appoggio.
  5. Scegliere forma, classe, telaio e materiale come sistema.
  6. Definire ventilazione, tenuta, bloccaggio e sicurezza di apertura.
  7. Controllare peso movimentato e attrezzatura necessaria.
  8. Prescrivere letto di posa, maturazione e raccordo della pavimentazione.

In un cortile privato non basta dire che transitano “solo auto”: mezzi di spurgo, consegne e manutenzione possono cambiare lo scenario. Anche l’uso del cortile condominiale va chiarito prima di dimensionare un punto carrabile.

Posa del telaio: sequenza operativa

1. Mettere in sicurezza e rimuovere il vecchio dispositivo

L’area viene segregata dal traffico. Sollevamento e movimentazione usano utensili adatti ai punti previsti; mani e piedi non entrano sotto il coperchio. Si rimuovono materiali incoerenti fino a esporre una base sana, verificando soletta, anello e apertura.

2. Controllare quote e compatibilità

Prima della malta si prova il telaio a secco: deve coprire correttamente l’apertura senza appoggiare su pochi punti. Si definisce la quota finita con staggia rispetto alla pavimentazione e alla pendenza. Un chiusino basso riceve colpi e acqua; uno alto diventa ostacolo e concentra urti.

3. Preparare il letto di posa

Il materiale deve essere previsto per carichi, spessore, temperatura e tempi di riapertura. La malta viene distribuita in modo continuo sotto l’area portante, evitando vuoti e mattoni sciolti usati come zeppe permanenti. Supporto e prodotto si preparano secondo le rispettive istruzioni.

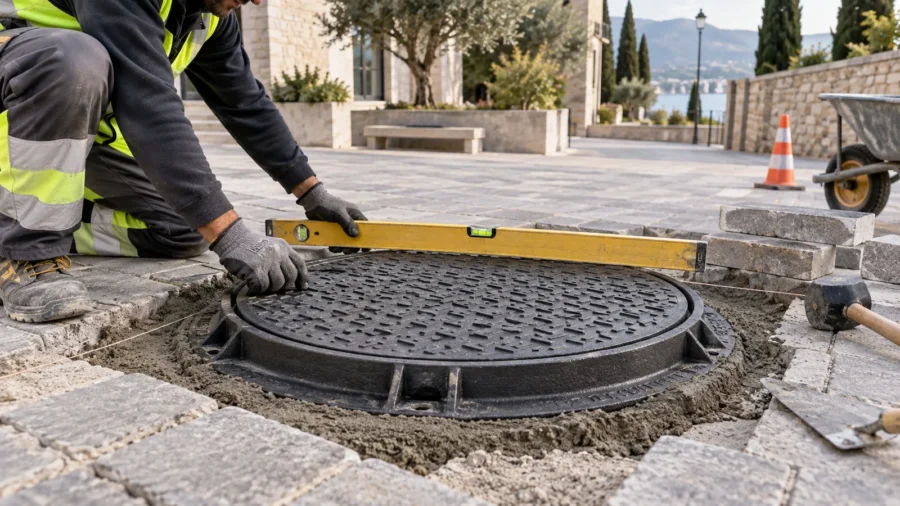

4. Posizionare e livellare il telaio

Il telaio si abbassa senza segregare il letto, si allinea e si controlla su più direzioni. La quota considera lo spessore del manto definitivo, non quello provvisorio. Gli eventuali ancoraggi o inghisaggi seguono il disegno del fabbricante e non devono deformare la sede.

5. Rinfiancare e ricostruire la pavimentazione

Il rinfianco sostiene il telaio senza invadere cerniere, drenaggi o meccanismi. Gli strati circostanti vengono compattati e raccordati per evitare un anello debole. In un pavimento esterno in cemento giunti e pendenze vanno coordinati con il telaio, non interrotti casualmente.

6. Rispettare maturazione e riapertura

Il traffico non riprende perché la superficie appare dura. Si rispettano resistenza e tempo dichiarati per temperatura e spessore reali. Una ruota precoce può inclinare il telaio e innescare il rumore che emergerà giorni dopo.

7. Collaudare stabilità e finitura

Dopo maturazione si puliscono sedi e dispositivi, si monta il coperchio nel verso previsto e si controllano appoggio, apertura, blocco e quota. Il passaggio di prova avviene in sicurezza e a bassa velocità, osservando movimento e suono.

Perché un chiusino rumoreggia o oscilla

Il “clac” al passaggio di una ruota è un movimento relativo: il coperchio bascula nella sede, il telaio si muove sul letto oppure l’intero nodo cede. Inserire gomma, lamiera o asfalto tra le parti può attenuare per poco il suono, ma modifica la configurazione e nasconde la causa.

Sintomo Possibile causa Verifica Rimedio
Colpo secco su un lato Sede usurata o sporca, coperchio non abbinato Punti di contatto e codici Pulizia, ricambio previsto o sostituzione sistema
Telaio che si abbassa Letto vuoto o base deteriorata Fessure e movimento perimetrale Rifacimento dell’appoggio
Rumore dopo riasfaltatura Quota o compattazione errata Staggia e anello circostante Ripristino del nodo stradale
Coperchio difficile da chiudere Detriti, telaio deformato, cerniera fuori asse Sede libera e diagonali Manutenzione o sostituzione
Odore o acqua Tenuta assente o guarnizione degradata Configurazione dichiarata Ricambio compatibile e verifica rete

Diagnosi in tre livelli

Prima si osserva se si muove il coperchio nel telaio; poi se il telaio si muove rispetto alla pavimentazione; infine se cede la struttura sottostante. La riparazione cambia completamente: registrare una sede non risana una soletta, e rifare l’asfalto non corregge un coperchio incompatibile.

Acqua superficiale e raccordo della pavimentazione

Il chiusino pieno non sostituisce una griglia. La pavimentazione deve convogliare l’acqua verso punti di raccolta senza creare una conca attorno al telaio. In aree progettate per infiltrare, una pavimentazione drenante richiede comunque un nodo stabile e ispezionabile.

Se il pozzetto appartiene a un sistema di drenaggio perimetrale, quote e manutenzione vanno coordinate con tubi, ghiaia e scarico finale descritti nella guida al drenaggio del terreno intorno alla casa.

Capitolato e preventivo: dati indispensabili

  • Norma EN 124-1 e parte EN 124-2 per la ghisa.
  • Classe e zona precisa di installazione.
  • Luce netta, ingombro, altezza e area del telaio.
  • Materiale e configurazione di coperchio e telaio.
  • Cerniera, bloccaggio, ventilazione o tenuta richiesti.
  • Peso dei componenti e dispositivi di sollevamento.
  • Struttura di appoggio e prodotto per il letto di posa.
  • Raccordo con gli strati della pavimentazione.
  • Tempo minimo prima della riapertura al traffico.
  • Documenti, tracciabilità, ricambi e manutenzione.

Il preventivo separa fornitura, rimozione, ripristino strutturale, posa, pavimentazione, gestione del traffico e smaltimento. Un prezzo del solo chiusino non consente di confrontare interventi se il telaio esistente è instabile o la soletta deve essere ricostruita.
