Una canna fumaria in acciaio inox non si sceglie partendo soltanto dal diametro dell’uscita della stufa, dalla sigla AISI o dal prezzo al metro. È un sistema composto da elementi diritti, raccordi, giunti, supporti, ispezioni, scarico della condensa, attraversamenti e terminale. Ogni parte deve essere compatibile con apparecchio, combustibile, temperatura, pressione, funzionamento a secco o a umido e rischio di incendio della fuliggine.

La differenza fra parete singola e doppia parete è importante, ma non coincide con “economica” e “sicura”. Un prodotto monoparete può essere corretto dentro un vano tecnico idoneo o come condotto per intubamento; un sistema coibentato può essere adatto a un percorso esterno, ma resta sbagliato se ha designazione incompatibile, diametro non calcolato, sostegni insufficienti o distanza dai combustibili non rispettata. Questa guida costruisce un metodo per leggere il prodotto e progettare il percorso senza trasformare una configurazione frequente in una regola universale.

Prima distinzione: canale da fumo, camino e condotto intubato

Nel linguaggio comune tutto viene chiamato canna fumaria. In un rilievo o in un preventivo conviene invece distinguere i tratti, perché cambiano funzione, sollecitazioni e prodotti ammessi:

  • il canale da fumo collega l’uscita dell’apparecchio al camino;
  • il camino è il condotto prevalentemente verticale che convoglia i prodotti della combustione verso l’atmosfera;
  • il condotto per intubamento viene inserito in un camino, cavedio o vano tecnico esistente verificato;
  • il sistema camino è fornito come insieme di componenti compatibili e valutati dal fabbricante;
  • il camino composito o costruito in opera nasce dall’assemblaggio progettato di prodotti che devono conservare prestazioni coerenti nell’insieme.

Queste parole non sono formalità. Un tubo dichiarato come canale da fumo non diventa automaticamente un camino esterno lungo più piani; un flessibile da intubamento non è un elemento autoportante; il rivestimento in muratura non corregge una designazione insufficiente. La UNI EN 1856-1 riguarda i prodotti per sistemi camino metallici a parete singola o multiparete, mentre la UNI EN 1856-2 copre condotti interni rigidi o flessibili, canali da fumo e raccordi rigidi.

Advertisement - Pubblicità

Parete singola o doppia parete: cosa cambia davvero

La parete singola, detta anche monoparete, ha un condotto metallico a contatto con i fumi e non possiede l’intercapedine isolante tipica dei moduli coibentati. La doppia parete usa normalmente un condotto interno, uno strato isolante e un involucro esterno. Lo scopo della coibentazione è limitare il raffreddamento dei fumi e controllare la temperatura superficiale entro le condizioni dichiarate, non rendere il tubo “ininfiammabile” in qualunque posa.

Scorri orizzontalmente per leggere tutta la tabella.

Aspetto Parete singola Doppia parete coibentata Verifica decisiva
Impiego ricorrente Canale da fumo o intubamento in vano idoneo Camino esterno o tratto esposto al raffreddamento Uso ammesso nelle istruzioni e nella designazione
Temperatura dei fumi Si disperde più rapidamente verso l’ambiente circostante Viene conservata meglio lungo il percorso Calcolo termico e rischio di condensa
Ingombro Diametro esterno più contenuto Diametro esterno maggiore per isolante e camicia Spazio utile, passaggi e distanze dichiarate
Superficie esterna Può raggiungere temperature elevate Più controllata, ma non sempre toccabile o accostabile Classe, prova e distanza dai combustibili
Condensa Più probabile nei tratti freddi o lunghi Ridotta dal minor raffreddamento, non eliminata Classe W/D, pendenze e raccolta prevista
Sostegno Dipende dal vano o dalla configurazione Richiede mensole, collari e vincoli dimensionati Carichi verticali, vento e dilatazione

All’interno del locale, il tratto visibile vicino a una stufa è spesso monoparete perché cede calore e collega l’apparecchio al camino. Questo non autorizza a prolungarlo liberamente attraverso solai, sottotetti o facciate. Quando il percorso entra in un volume freddo, passa all’esterno o si avvicina a strutture combustibili, la configurazione deve cambiare secondo progetto e istruzioni. Anche il punto di passaggio da mono a doppia parete deve usare l’adattatore previsto, in una posizione accessibile e sostenuta.

La sigla “inox” non basta: leggere la designazione

Due moduli lucidi con lo stesso diametro possono avere prestazioni diverse. Le norme UNI EN 1443 e UNI EN 1856 organizzano la designazione attorno a caratteristiche che devono essere confrontate con le esigenze dell’apparecchio. Sul prodotto, nella dichiarazione di prestazione, nell’etichetta e nelle istruzioni vanno cercati almeno questi elementi:

  • classe di temperatura, espressa con la lettera T e un valore;
  • classe di pressione, che distingue funzionamento in depressione o in pressione positiva con differenti livelli di tenuta;
  • resistenza alla condensa, con funzionamento a secco o a umido;
  • resistenza alla corrosione, collegata a combustibile e condizioni di esercizio;
  • specifica della parete interna, che identifica materiale e spessore secondo la norma di prodotto;
  • resistenza al fuoco di fuliggine e distanza minima dai materiali combustibili;
  • eventuali limiti di installazione, orientamento, altezza libera, supporti e accessori.

Le lettere G e O non sono un giudizio generico di qualità: indicano rispettivamente un prodotto resistente o non resistente al fuoco di fuliggine, seguite dalla distanza dai materiali combustibili dichiarata nelle condizioni di prova. Il numero non va sostituito con una distanza letta su un altro catalogo e non si annulla riempiendo lo spazio con materiale isolante improvvisato. Per legna e altri combustibili solidi la verifica del fuoco di fuliggine è centrale.

Analogamente, la classe per funzionamento umido non significa che ogni condensa possa essere scaricata ovunque. Occorre verificare composizione dei condensati, tenuta dei giunti, pendenza dei raccordi, punto di raccolta, sifonamento quando richiesto e destinazione dello scarico. La designazione è una catena: una sola caratteristica insufficiente rende il prodotto inadatto a quella configurazione.

Advertisement - Pubblicità

AISI 304 o 316L: perché il nome della lega non decide da solo

Le sigle commerciali AISI aiutano a riconoscere famiglie di acciai, ma non sostituiscono la designazione europea del prodotto. “316L” viene spesso presentato come soluzione universale perché contiene elementi che migliorano la resistenza in molti ambienti aggressivi; tuttavia durabilità e idoneità dipendono anche da spessore, qualità della saldatura, finitura, temperatura, combustibile, condensa e manutenzione. La camicia esterna e la parete interna possono inoltre avere materiali diversi perché svolgono funzioni differenti.

Non è prudente scegliere soltanto confrontando 304 e 316L su una scheda commerciale. Si deve verificare la classe di corrosione dichiarata per il sistema e l’abbinamento previsto dalla norma nazionale applicabile. La UNI 11278:2017 stabilisce proprio criteri di scelta dei sistemi metallici asserviti ad apparecchi a combustibile solido o liquido in funzione di designazione, apparecchio e tipo di installazione.

Apparecchio e combustibile determinano il sistema

Una stufa a legna, un apparecchio a pellet, una caldaia a condensazione e un generatore a combustibile liquido producono fumi diversi per temperatura, contenuto di vapore, pressione e sostanze corrosive. Il tubo non diventa intercambiabile perché è in acciaio. Prima del preventivo servono almeno modello dell’apparecchio, potenza, combustibile, temperatura e portata dei fumi, tiraggio richiesto o pressione disponibile e diametro dell’attacco.

Per gli apparecchi domestici a gas fino a 35 kW, la UNI 7129-3:2015 disciplina i sistemi di evacuazione dei prodotti della combustione. Per generatori a legna e altri biocombustibili solidi fino a 35 kW, la UNI 10683:2022 tratta verifica, installazione, controllo, pulizia e manutenzione. Non si prende una prescrizione pensata per il gas e la si trasferisce alla biomassa, o viceversa.

Chi sta ancora scegliendo il generatore può confrontare prima stufa a legna e stufa a pellet: alimentazione, gestione e residui cambiano anche le esigenze del sistema fumario. Il camino va progettato insieme all’apparecchio, non dopo l’acquisto.

Advertisement - Pubblicità

Diametro: non basta copiare l’attacco della stufa

L’attacco fornisce un dato iniziale, non il dimensionamento completo. Un camino deve creare o conservare la differenza di pressione necessaria in tutte le condizioni previste e, contemporaneamente, evitare raffreddamento eccessivo, condensa non gestita e velocità incompatibili. La UNI EN 13384-1:2019 definisce i metodi di calcolo termico e fluidodinamico per camini con un solo apparecchio, sia in pressione positiva sia negativa e in condizioni umide o secche.

Nel calcolo entrano altezza utile, percorso, quota e temperatura esterna di progetto, caratteristiche dei fumi, resistenze di elementi diritti e raccordi, rugosità, isolamento, terminale, pressione richiesta dall’apparecchio e condizioni di funzionamento. Una riduzione può aumentare le perdite di carico; un diametro inutilmente grande può raffreddare i fumi e indebolire il tiraggio. Non esiste quindi un diametro “giusto per 10 kW” indipendente dal resto.

Scorri orizzontalmente per leggere tutta la tabella.

Dato Da dove arriva Perché conta Errore frequente
Potenza, portata e temperatura fumi Scheda e manuale dell’apparecchio Definiscono energia e massa da evacuare Usare soltanto i metri quadrati riscaldati
Tiraggio o pressione richiesta Dati del fabbricante Stabilisce la condizione al bocchello Confondere tiraggio naturale e ventilatore
Altezza utile Rilievo quotato Contribuisce alla pressione disponibile Contare anche tratti non verticali come altezza
Curve, raccordi e terminale Schema del percorso Aggiungono resistenze localizzate Trattarli come metri di tubo neutri
Isolamento ed esposizione Prodotto e posizione Influenzano raffreddamento e condensa Ignorare sottotetto freddo e facciata
Funzionamento umido o secco Apparecchio e verifica Determina materiali e gestione dei liquidi Considerare anomala ogni condensa

Progettare il percorso: verticale, ispezionabile e continuo

Il tracciato più semplice è in genere quello più verificabile: sviluppo prevalentemente verticale, pochi cambi di direzione, raccordi accessibili e terminale correttamente collocato. Ogni deviazione deve essere ammessa dal sistema e inserita nel calcolo. Le curve non si sommano con una regola empirica uguale per tutti i diametri; ciascun componente ha una propria resistenza e modifica pulizia e raccolta dei depositi.

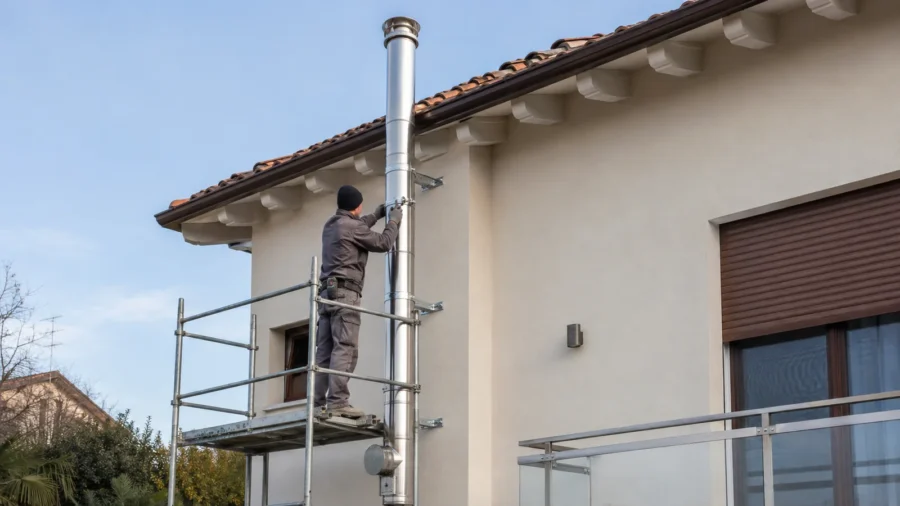

Un percorso esterno in doppia parete richiede un punto di partenza strutturalmente definito, un elemento di ispezione o raccolta dove previsto, supporti intermedi e verifica della porzione libera sopra l’ultimo vincolo. Il peso dei moduli non deve gravare sul bocchello dell’apparecchio. Se il camino supera il tetto con una parte alta non controventata, vento e geometria dei supporti diventano un problema strutturale, non un dettaglio da risolvere aggiungendo un collare qualsiasi.

La UNI EN 15287-1:2024 fornisce criteri per progettazione, installazione, etichettatura e messa in servizio di sistemi camino, camini costruiti in opera, intubamenti e canali da fumo entro il proprio campo di applicazione. Il progetto reale deve inoltre coordinare copertura, impermeabilizzazione, strutture e accesso per la manutenzione.

Advertisement - Pubblicità

Giunti, verso di montaggio e dilatazione

Il verso di innesto non si decide con la frase generica “maschio verso l’alto” o “verso il basso”. Nei sistemi a doppia parete, condotto interno e camicia esterna possono avere logiche complementari per contenere condensa e pioggia. Si seguono disegno e frecce del fabbricante, usando guarnizioni, fascette di bloccaggio e lubrificanti soltanto quando previsti.

I moduli devono poter dilatare senza spingere sull’apparecchio, aprire i giunti o deformare i fissaggi. Collari di guida e supporti portanti non sono sinonimi: alcuni vincolano lateralmente, altri trasferiscono il peso. Anche la distanza fra staffe, l’altezza massima sostenuta da una mensola e lo sbalzo terminale vengono dalle istruzioni e dalla verifica delle azioni, non da un passo standard valido per ogni marca.

Condensa: raccolta, tenuta e scarico

Quando i fumi scendono sotto la temperatura alla quale il vapore condensa, si forma un liquido che può essere acido e corrosivo. Un sistema coibentato riduce il raffreddamento, ma non elimina la condensa in avviamento, a bassa potenza o con generatori progettati per lavorare a umido. Per questo bisogna sapere se il prodotto è classificato per esercizio W o D e come il fabbricante prevede di raccogliere il liquido.

Il piede di un camino esterno può includere un raccordo a T con tappo di ispezione e scarico, ma la configurazione non è automatica. Si verificano accessibilità, tenuta alla pressione, protezione dal gelo, sifone, neutralizzazione quando richiesta e recapito consentito. Un tubo lasciato gocciolare sulla facciata non è una gestione della condensa; un tappo sigillato dove dovrebbe avvenire l’ispezione rende invece impossibile la manutenzione.

Attraversamenti e distanza dai materiali combustibili

Solai in legno, travi, tavolati, isolanti organici, guaine, controtelai e arredi non possono essere ignorati perché il tubo è coibentato. La distanza minima da mantenere è quella dichiarata nella designazione per la specifica configurazione. Deve restare verificabile lungo tutto l’attraversamento, comprese parti nascoste e movimenti di cantiere.

Riempire lo spazio con lana minerale, schiuma o malta può alterare la ventilazione prevista e trasferire più calore alla struttura. Si usa il sistema di attraversamento provato o descritto dal fabbricante e si coordinano eventuali requisiti di compartimentazione senza inventare un dettaglio ibrido. Il documento dei Vigili del Fuoco sui rischi dei generatori domestici ricorda che la distanza dai combustibili è dichiarata dopo le lettere G o O: è un dato del prodotto, non una misura estetica.

Posa in facciata, tetto e condominio

Una canna esterna modifica la facciata, attraversa spesso parti comuni e raggiunge la copertura. Oltre alla verifica tecnica possono servire valutazioni edilizie, paesaggistiche e condominiali. La guida alla canna fumaria in condominio approfondisce uso delle parti comuni, comunicazione all’amministratore, decoro, distanze e responsabilità.

Il fissaggio non va affidato al solo strato di intonaco o al cappotto termico: la mensola deve trasferire le azioni al supporto resistente con un dettaglio che limiti ponte termico e ingresso d’acqua. Su una facciata condominiale contano anche tracciato, colore della camicia esterna, posizione rispetto a balconi e finestre e possibilità di manutenzione senza occupazioni permanenti.

Al tetto servono raccordo impermeabile, rispetto delle distanze, corretta quota dello sbocco e accesso sicuro per controllo e pulizia. Scossalina e collare antipioggia proteggono punti diversi: la prima raccorda la copertura, il secondo devia l’acqua lungo il tubo. Nessuno dei due deve bloccare la dilatazione.

Sequenza corretta di installazione

  1. Identificare l’apparecchio e raccogliere manuale, dati fumi, attacco, pressione e combustibile.
  2. Rilevare il percorso con quote, curve, cavedi, solai, materiali combustibili, facciata, tetto e accessi.
  3. Calcolare il camino e scegliere una designazione almeno pari ai requisiti risultanti.
  4. Definire mono e doppia parete, punto di transizione, ispezioni, condensa, supporti e attraversamenti.
  5. Verificare il supporto e dimensionare mensole, collari, tasselli o ancoraggi in base a peso, vento e struttura reale.
  6. Montare secondo istruzioni, rispettando verso, guarnizioni, fascette, distanze e tolleranze di dilatazione.
  7. Controllare continuità e accessibilità, evitando giunti nascosti non ammessi e punti non pulibili.
  8. Eseguire prove e messa in servizio, compilare la placca camino quando prevista e consegnare documentazione e schema.

L’intervento rientra nella disciplina degli impianti negli edifici. Il DM 37/2008 e la dichiarazione di conformità richiedono impresa abilitata, materiali idonei e documenti commisurati al lavoro. Acquistare i pezzi separatamente non trasferisce al proprietario le competenze dell’installatore.

Intubare un vecchio camino: quando è possibile

Inserire un condotto inox in una canna esistente può recuperare tenuta e compatibilità, ma il vano deve essere ispezionato, pulito e verificato per sezione, sviluppo, materiali, aperture, ventilazione e possibilità di dilatazione. Il nuovo condotto non può essere schiacciato in curve impossibili o ridotto per farlo passare senza ricalcolare il sistema.

Rigido e flessibile non sono equivalenti. Il flessibile deve essere specificamente dichiarato per intubamento, combustibile, temperatura, condensa e modalità di posa; la sua maggiore rugosità e le curve entrano nel calcolo. Un tubo estensibile generico non diventa canna fumaria. Anche lo spazio anulare e le aperture del vano seguono le prescrizioni applicabili, non una regola improvvisata di riempimento.

Collaudo, documenti e consegna

Alla fine non basta verificare che “il fumo salga”. La consegna dovrebbe permettere a manutentore e proprietario di ricostruire il sistema anche dopo anni. Sono utili schema del percorso, prodotto e designazione di ogni famiglia di componenti, dichiarazione di prestazione, istruzioni, calcolo, fotografie dei passaggi prima della chiusura, placca camino, esito delle verifiche e dichiarazione di conformità con allegati.

Scorri orizzontalmente per leggere tutta la tabella.

Controllo Evidenza richiesta Problema che previene Quando rifarlo
Compatibilità apparecchio-camino Calcolo e dati del generatore Tiraggio insufficiente o pressione errata Cambio apparecchio o percorso
Designazione Etichetta, DoP e istruzioni Uso fuori temperatura, condensa o corrosione Sostituzione di componenti
Distanze dai combustibili Foto e quote dei passaggi Surriscaldamento nascosto e incendio Lavori su tetto, solaio o rivestimenti
Supporti e verticalità Schema, ancoraggi e controllo visivo Cedimenti, giunti aperti e carichi sull’apparecchio Dopo eventi intensi o movimenti
Tenuta e condensa Prova prevista e scarico funzionante Fuoriuscite e corrosione Manutenzione e anomalie
Pulibilità Accessi e tappi apribili Depositi non rimovibili A ogni controllo programmato

Manutenzione e segnali di difetto

La frequenza di controllo dipende da apparecchio, combustibile, uso, norma applicabile, regolamenti locali e istruzioni. La manutenzione della stufa a pellet mostra perché pulizia ordinaria dell’apparecchio e controllo professionale del sistema fumario sono attività diverse. Spazzole e utensili devono essere compatibili con la superficie metallica e con i giunti.

Aloni marroni ai giunti, colature, odore di fumo, annerimenti, fascette allentate, rumori al vento, deformazioni, corrosione puntiforme e condensa fuori dal punto previsto richiedono diagnosi. Anche una superficie esterna scolorita può indicare temperatura anomala, incendio di fuliggine o contatto improprio. Dopo un evento di fuliggine non si riaccende perché il tubo appare intero: occorre verificare condotto, isolante, giunti, attraversamenti e distanze.

Costi: confrontare sistemi completi, non il prezzo al metro

Il costo dipende da diametro e designazione, parete singola o doppia, altezza, numero di curve, raccordo a T, ispezione, scarico condensa, mensola di partenza, collari, attraversamenti, scossalina, terminale, finitura esterna, ancoraggi e accesso in quota. A questi si aggiungono rilievo, calcolo, pratiche, ponteggio o piattaforma, posa, prove e documenti.

Un confronto corretto separa quantità e modelli dei componenti. Il preventivo più basso può aver omesso supporti, attraversamento certificato o lavoro sul tetto; quello apparentemente più alto può includere calcolo e messa in servizio. Se l’intervento rientra in un progetto più ampio, la guida al Bonus Ristrutturazione per l’installazione del camino aiuta a distinguere requisiti fiscali e correttezza tecnica: la detrazione non rende conforme un impianto sbagliato.

Errori da evitare

  • comprare il diametro prima del calcolo;
  • considerare “inox 316L” una designazione completa;
  • usare monoparete all’esterno solo perché il tratto è verticale;
  • mescolare componenti e fascette non documentati come compatibili;
  • far gravare il camino sull’uscita della stufa;
  • chiudere giunti e ispezioni dentro controsoffitti o rivestimenti;
  • riempire liberamente lo spazio di sicurezza negli attraversamenti;
  • ignorare condensa, dilatazione, vento e manutenzione futura;
  • aggiungere curve o cambiare terminale dopo il calcolo senza verifica;
  • ritenere sufficiente una prova empirica di accensione.

Checklist per scegliere il sistema

  1. Quali sono marca, modello, combustibile e dati fumi dell’apparecchio?
  2. Il percorso serve un solo apparecchio ed è stato rilevato con quote e curve?
  3. Il diametro deriva da calcolo e non dal solo bocchello?
  4. La designazione copre temperatura, pressione, condensa, corrosione e fuliggine?
  5. Dove termina la parete singola e dove inizia la doppia parete?
  6. Quali materiali combustibili sono presenti, anche nascosti?
  7. Chi sostiene peso, vento e porzione libera terminale?
  8. Dove si raccolgono e scaricano le condense?
  9. Come si aprono ispezioni e tappi per pulizia e controllo?
  10. Quali documenti, prove e fotografie verranno consegnati?

Domande frequenti sulla canna fumaria in acciaio inox

La doppia parete è sempre obbligatoria all’esterno?

Non si decide con una regola isolata. All’esterno è normalmente utile per limitare il raffreddamento, ma la soluzione deve derivare da apparecchio, calcolo, designazione, percorso e istruzioni del sistema.

Si può usare una canna monoparete dentro casa?

Solo negli impieghi ammessi, per esempio come canale da fumo o condotto in un vano idoneo. Attraversamenti, locali diversi e parti nascoste richiedono una verifica specifica.

L’acciaio 316L va bene per legna, pellet e gas?

La sola lega non dimostra l’idoneità. Servono designazione completa, spessore, classe di corrosione, temperatura, condensa, pressione e resistenza alla fuliggine coerenti con l’uso.

Il diametro deve essere uguale all’uscita della stufa?

L’attacco è un dato iniziale. Diametro e altezza devono essere verificati con il calcolo termico e fluidodinamico considerando tutto il percorso.

Si possono mescolare pezzi di marche diverse?

Non per semplice somiglianza dimensionale. Compatibilità, giunti, guarnizioni, fascette e continuità delle prestazioni devono essere documentati per l’insieme installato.

La doppia parete può toccare una trave di legno?

No, salvo una configurazione specificamente dichiarata che lo consenta. Va rispettata la distanza dai combustibili indicata nella designazione e nel dettaglio di attraversamento.

Come si orientano gli innesti?

Si segue lo schema del fabbricante. Parete interna ed esterna possono gestire condensa e pioggia in modo diverso; una regola verbale generica può portare a montaggi errati.

Serve uno scarico della condensa?

Dipende dal funzionamento previsto e dal sistema. Se è possibile esercizio umido, raccolta, tenuta e recapito devono essere progettati e accessibili.

Chi può installare la canna fumaria?

Occorre un’impresa abilitata per l’impianto interessato, capace di eseguire rilievo, posa, verifiche e documentazione secondo il DM 37/2008 e le norme applicabili.

Quando bisogna sostituire un modulo inox?

Non esiste una durata universale. Corrosione, deformazioni, perdita di tenuta, danni dopo incendio di fuliggine o incompatibilità con un nuovo apparecchio richiedono valutazione e possibile sostituzione.
