Un frangisole non è una fila di lamelle scelta soltanto per l’estetica della facciata. Per funzionare deve intercettare il sole nelle ore critiche, lasciare entrare la luce utile, resistere al vento e trasferire i carichi a supporti realmente capaci di sostenerlo. Orientamento della parete, altezza solare, profondità e passo degli elementi vanno quindi studiati insieme.

Questa guida riguarda soprattutto i frangisole architettonici fissi o orientabili, applicati davanti alle superfici vetrate o integrati nella facciata. Le veneziane esterne impacchettabili costituiscono una famiglia confinante, ma hanno problemi specifici di guide, cassonetto, risalita e motorizzazione già trattati nella guida dedicata.

Che cos’è un frangisole e che cosa non è

Il frangisole, o brise-soleil, è un dispositivo esterno che crea ombra su vetri e parti di involucro tramite lame, alette, aggetti o telai aperti. Può essere parte permanente dell’architettura oppure un sistema regolabile. A differenza di una schermatura interna, blocca una quota della radiazione prima che attraversi il vetro e si trasformi in calore nell’ambiente.

Non va confuso con il frangivista, progettato principalmente per la privacy; con la pergola, che definisce uno spazio coperto; o con la tenda leggera retraibile. Lo stesso manufatto può svolgere più funzioni, ma classificazione edilizia, progetto strutturale e prestazione energetica dipendono da forma e installazione reali, non dal nome commerciale.

Advertisement - Pubblicità

Il progetto parte dal sole, non dal catalogo

Per dimensionare un sistema servono almeno località, azimut della facciata, dimensioni e posizione del vetro, ostacoli esterni e intervallo nel quale si vuole evitare il sole diretto. Il percorso solare cambia con stagione e ora: una soluzione che ombreggia bene a mezzogiorno può lasciare scoperta la finestra nel pomeriggio oppure impedire gli apporti invernali utili.

Sulle facciate prossime al sud il sole estivo è generalmente più alto e un aggetto orizzontale può separare bene estate e inverno. A est e soprattutto a ovest i raggi arrivano bassi al mattino o al pomeriggio: un semplice elemento orizzontale molto corto spesso non basta. Servono lame verticali, sistemi combinati o elementi orientabili. A nord prevalgono luce diffusa e sole radente stagionale; qui il rischio è installare una schermatura che riduce luce senza risolvere un carico rilevante.

Scorri orizzontalmente per leggere tutta la tabella.

Esposizione Problema tipico Geometria da valutare Controllo indispensabile
Sud Sole alto estivo e apporti invernali da preservare Lamelle o aggetti orizzontali, fissi o regolabili Ombra estiva e ingresso del sole basso in inverno
Sud-est / sud-ovest Componente laterale nelle ore prima o dopo mezzogiorno Orizzontali con protezioni laterali o orientabili Ore reali di occupazione e azimut della parete
Est Sole basso del mattino Lame verticali, griglia o sistema regolabile Abbagliamento nelle prime ore e vista verso l’esterno
Ovest Sole basso pomeridiano, spesso nelle ore più calde Verticali profonde, soluzione combinata o dinamica Vento, surriscaldamento e impossibilità di risolvere tutto con un aggetto corto
Nord Luce diffusa e sole radente limitato Solo se richiesto da condizioni specifiche Perdita di luce diurna e reale utilità del sistema

Orientamento geografico e orientamento reale non coincidono sempre: una parete può essere ruotata, ombreggiata da balconi o edifici, oppure ricevere riflessioni da superfici chiare. Fotografie in una sola giornata non bastano. Per interventi importanti si usa un diagramma solare o una simulazione annuale, includendo ombre portate e profilo di utilizzo degli ambienti.

Una verifica geometrica semplice, con i suoi limiti

In una sezione bidimensionale semplificata, quando i raggi sono perpendicolari alla facciata, la lunghezza dell’ombra verticale prodotta da una sporgenza può essere stimata con S = P × tan α, dove S è l’ombra sulla parete, P la proiezione e α l’angolo di profilo del sole. Per coprire un’altezza H, la proiezione preliminare diventa P = H / tan α.

Se il tratto da coprire è 1,50 m e l’angolo di profilo scelto è 60°, la proiezione teorica è circa 0,87 m. Con un sole a 30°, la stessa sporgenza produce invece circa 0,50 m di ombra: il raggio basso può entrare, utile in inverno ma problematico a est o ovest. Questo esempio serve a capire le relazioni, non a dimensionare l’opera: azimut, arretramento del vetro, larghezza, lame discontinue e ombre laterali richiedono un calcolo completo.

Advertisement - Pubblicità

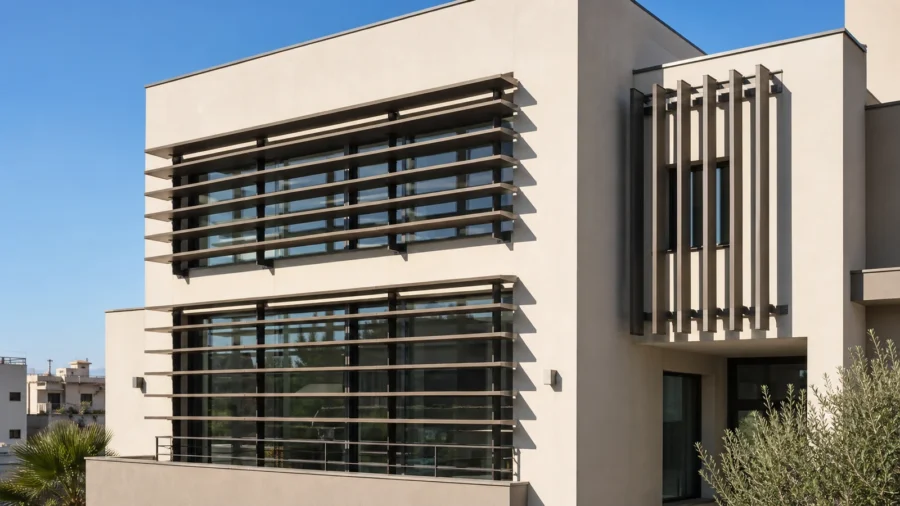

Lamelle orizzontali, verticali, a griglia o orientabili

Le lame orizzontali lavorano bene contro il sole alto e possono essere disposte come un unico aggetto, una serie sovrapposta o un telaio staccato dalla parete. Le verticali controllano meglio direzioni laterali e sole basso, ma possono restringere il campo visivo. La griglia combina le due direzioni e offre protezione più ampia, al prezzo di maggiore materiale, ombra permanente e superficie da pulire.

Un sistema orientabile adatta l’angolo alle condizioni reali. È utile quando comfort estivo, luce, vista e apporti invernali cambiano durante il giorno, ma aggiunge cerniere, attuatori, cablaggio, sensori, logiche di sicurezza e manutenzione. Il progetto deve definire anche la posizione sicura in caso di vento, guasto elettrico o manutenzione: “automatico” non significa autonomamente sicuro in ogni condizione.

Scorri orizzontalmente per leggere tutta la tabella.

Tipologia Punto di forza Limite principale Dati da definire
Orizzontale fisso Semplice, robusto, adatto al sole alto Protezione limitata contro raggi laterali bassi Proiezione, quota, passo, inclinazione e distacco dal vetro
Verticale fisso Controllo laterale e forte ritmo di facciata Può ridurre vista e luce in modo permanente Profondità, interasse, angolo, lato protetto e campo visivo
Griglia Copertura in più direzioni Peso, costo e pulizia maggiori Maglia, porosità, accesso manutentivo e drenaggio
Lame orientabili Adattamento a stagione, ora e uso Meccanica, controllo e manutenzione Campo di rotazione, attuatore, sensori, posizione al vento e comando manuale
Pannello scorrevole frangisole Combina ombra, privacy e variazione della facciata Binari, ingombri e azione del vento in movimento Peso, arresti, guida, accessibilità, impacchettamento e sicurezza

Profondità, passo, angolo e distanza dal vetro

La profondità della lama da sola dice poco. Contano il rapporto fra profondità e interasse, l’inclinazione, lo spessore, la distanza dalla facciata e la posizione rispetto al bordo del vetro. Un passo aperto lascia più luce e vista ma permette penetrazione diretta in più condizioni; un passo fitto scherma di più e può trasformare un ambiente luminoso in uno spazio che richiede illuminazione artificiale.

La distanza dal vetro influenza ombra, ventilazione della cavità e accesso alla pulizia. Se il sistema è troppo vicino, staffe e lame possono rendere irraggiungibili vetro, guarnizioni o serramento. Se è molto distanziato, aumentano braccio dei carichi, ombre laterali e percezione volumetrica. Vanno controllati apertura delle ante, vie di fuga, parapetti, davanzali e passaggi impiantistici.

Advertisement - Pubblicità

Controllo solare, gTot, luce e abbagliamento

La prestazione non si riduce alla temperatura. Un buon frangisole limita gli apporti indesiderati ma conserva luce diurna, vista e comfort visivo. La EN 14501:2021+A1:2025 classifica proprietà termiche e visive dei dispositivi di protezione solare, fra cui fattore solare totale, trasmissione diretta, abbagliamento, uso della luce diurna e contatto visivo.

Il fattore gTot descrive la quota di energia solare trasmessa dalla combinazione vetro più schermatura nelle condizioni dichiarate. Non è una proprietà isolata della sola lama e non va confrontato fra prove con vetri o configurazioni diverse. La stessa norma avverte inoltre che alcune caratteristiche, compreso il gTot, non sono applicabili quando il dispositivo non è parallelo alla vetrata: per aggetti e frangisole architettonici distanziati servono geometria e simulazione adeguate.

Chiudere tutte le lame può ridurre il sole diretto ma aumentare il consumo per illuminazione e compromettere vista e benessere. Il progetto dovrebbe verificare insieme ore di surriscaldamento, penetrazione solare, illuminamento utile, rischio di abbagliamento e accesso visivo. La schermatura lavora poi con vetro, ventilazione e uso dell’edificio; la guida all’areazione passiva spiega perché ombra e ricambio d’aria sono misure complementari, non sostitutive.

Materiali: scegliere il sistema completo

Scorri orizzontalmente per leggere tutta la tabella.

Materiale Caratteristiche Attenzioni progettuali Manutenzione
Alluminio Leggero, estrudibile, adatto a lame cave e finiture verniciate Dilatazione, rigidezza del profilo, giunti, corrosione di contatto e qualità della verniciatura Lavaggio, controllo finitura, fissaggi e tappi
Acciaio Rigido e adatto a telai o grandi elementi sottili Peso, protezione anticorrosiva, zincatura o ciclo verniciante, ponti termici Controllo di graffi, ristagni, giunti e corrosione
Legno Aspetto caldo e buona integrazione in progetti specifici Specie, classe d’uso, sezione, umidità, deformazioni, dettagli di testa e drenaggio Ispezione e rinnovo della protezione secondo esposizione
Terracotta o ceramica Stabilità cromatica e forte carattere architettonico Fragilità, peso, tolleranze, sottostruttura e sostituibilità dei pezzi Controllo di elementi lesionati, ancoraggi e depositi
Composito Forme e finiture variabili Composizione reale, comportamento al fuoco, UV, dilatazione, documentazione e ricambi Seguire il ciclo del produttore e verificare degrado superficiale

Il materiale visibile non descrive il sistema. Profili, telai, staffe, bulloni, boccole e finiture devono essere compatibili. Accoppiare metalli diversi in presenza di acqua può favorire corrosione galvanica; chiudere le estremità senza drenaggio può trattenere acqua; usare elementi molto scuri aumenta le temperature superficiali e le dilatazioni.

Advertisement - Pubblicità

Vento, struttura e fissaggi

Un frangisole esterno è esposto a pressione e risucchio del vento. Il carico dipende da sito, altezza, rugosità del terreno, forma dell’edificio, posizione in facciata e porosità del sistema. Bordi e angoli dell’edificio possono essere più sollecitati della zona centrale. Non è corretto scegliere tasselli soltanto dal peso proprio delle lame.

Il percorso dei carichi deve essere continuo: lama, supporto, telaio, staffa, ancorante e struttura dell’edificio. Tamponamento, cappotto o rivestimento non diventano automaticamente supporti strutturali. Nel retrofit con cappotto termico servono distanziatori o sistemi progettati che raggiungano il supporto resistente, limitino il ponte termico e garantiscano tenuta all’acqua.

Il progetto verifica anche deformazioni e vibrazioni: una lama che non collassa ma flette, urta o fischia può essere inutilizzabile. Per elementi mobili si considerano arresti, giochi, rischio di cesoiamento e istruzioni operative. Le NTC 2018 forniscono il quadro delle azioni sulle costruzioni; prodotto e configurazione richiedono poi verifiche e documenti specifici.

Dettagli di facciata, acqua e manutenzione

Ogni staffa attraversa o si collega a strati dell’involucro. Prima della posa si coordinano impermeabilizzazione, gocciolatoi, scossaline, sigillature, isolamento e possibilità di sostituire un componente senza demolire la facciata. I fori non devono creare percorsi d’acqua verso il muro; le superfici orizzontali devono scaricare e non alimentare colature permanenti.

La manutenzione va progettata: raggiungibilità delle lame, accessi in quota, smontaggio, punti di ancoraggio e sicurezza dell’operatore. Un sistema molto profondo davanti a una vetrata non apribile può rendere impossibile pulire la faccia interna delle lame o sostituire il vetro. Manuale, disegni, codici ricambio e finiture devono essere consegnati con l’opera.

Sequenza corretta dal rilievo alla consegna

  1. Definire l’obiettivo: ore da schermare, ambienti, comfort, vista, privacy e luce diurna.
  2. Rilevare facciata e contesto: azimut, vetri, spallette, aggetti, ostacoli, struttura, cappotto e impianti.
  3. Studiare il sole: diagramma o simulazione per stagioni e ore critiche, non una sola fotografia.
  4. Scegliere la geometria: orizzontale, verticale, griglia o orientabile, definendo profondità, passo e angolo.
  5. Verificare luce e vista: controllare abbagliamento, illuminazione naturale e visuale nelle posizioni d’uso.
  6. Dimensionare struttura e fissaggi: vento, peso, deformazioni, supporto resistente e ponti termici.
  7. Coordinare il dettaglio: acqua, isolamento, serramenti, aperture, vie di fuga e manutenzione.
  8. Verificare autorizzazioni: titolo edilizio, paesaggio, regolamento e condominio prima dell’ordine.
  9. Produrre un campione: controllare colore, riflessi, ombra, giunti e tolleranze su un modulo reale.
  10. Posare e collaudare: controllare ancoraggi, allineamenti, movimenti, fine corsa e documentazione finale.

Permessi, paesaggio e condominio

Non esiste una risposta nazionale valida per ogni frangisole. Il Glossario dell’edilizia libera comprende tende e tende da sole, ma non permette di assimilare automaticamente a una tenda un telaio fisso profondo, una seconda pelle di facciata o un’opera che modifica stabilmente prospetto e carichi. Il tecnico deve qualificare dimensioni, struttura, ancoraggi e modifica dell’edificio rispetto al DPR 380/2001 e alle regole locali.

Anche l’esclusione paesaggistica prevista per determinate tende parasole non si estende senza verifica a qualunque frangisole architettonico. Sugli immobili o nelle aree tutelate si controllano il DPR 31/2017 aggiornato dal DPR 73/2026, il tipo di vincolo e il progetto concreto prima dei lavori.

In condominio il sistema incide normalmente sul prospetto e può coinvolgere parti comuni, decoro, fori e manutenzione. Regolamento, disegno unitario, colore e posizione vanno esaminati prima dell’acquisto, informando l’amministratore e acquisendo le decisioni necessarie. La guida sulla facciata condominiale aiuta a distinguere proprietà, uso e tutela del decoro.

Agevolazioni: il nome frangisole non basta

La presenza di lamelle non rende automaticamente agevolabile il prodotto. Ecobonus, Conto Termico o altre misure applicano definizioni, prestazioni, orientamenti, mobilità, automazione, documenti e limiti propri dell’anno di spesa. Un frangisole fisso progettato come elemento architettonico può non seguire le stesse regole di una schermatura mobile solidale alla finestra.

Prima dell’ordine bisogna far indicare in offerta prodotto, norma applicata, prestazione dichiarata, combinazione con il vetro, comando, orientamento, costo delle opere e documenti previsti. Bonifico o comunicazione non trasformano in detraibile un sistema privo dei requisiti sostanziali.

Come confrontare i preventivi

Il costo dipende da superficie, materiale, numero di lame, sottostruttura, finitura, accessibilità, ponteggi, ancoraggi, motori, sensori e pratiche. Il prezzo al metro quadrato isolato è poco significativo se un’offerta esclude staffe speciali, opere sul cappotto, collegamenti elettrici o mezzi di sollevamento.

Scorri orizzontalmente per leggere tutta la tabella.

Voce Dato da pretendere Rischio se manca
Geometria Disegno quotato con lame, passo, angolo, distanze e area servita Ombra e aspetto diversi dall’atteso
Prestazione Metodo di calcolo, vetro di riferimento e condizioni dichiarate Confronto di valori non omogenei
Struttura Carichi, profili, staffe, ancoranti e supporto previsto Fissaggi scelti soltanto dal peso proprio
Finitura Ciclo, colore, ambiente di esposizione e garanzia Degrado precoce o differenze cromatiche
Automazione Attuatori, sensori, logica, sicurezza e comando di emergenza Sistema inutilizzabile con vento o guasto
Posa Ponteggi, sigillature, ripristini, elettricista, prove e smaltimenti Extra non confrontabili durante il cantiere
Manutenzione Accessi, frequenze, ricambi, pulizia e assistenza Costo di gestione ignorato

Errori frequenti

  • Usare la stessa geometria su tutte le facciate senza studiare l’esposizione.
  • Scegliere profondità e passo soltanto da un render.
  • Presentare il gTot della sola schermatura come valore universale.
  • Ridurre tanto la luce da aumentare l’illuminazione artificiale durante il giorno.
  • Fissare staffe a cappotto, rivestimento o tamponamento senza verificare il supporto.
  • Ignorare vento, vibrazioni, dilatazioni e corrosione fra materiali diversi.
  • Rendere inaccessibili vetri, motori o giunti che richiedono manutenzione.
  • Ordinare prima di verificare permessi, vincoli e regole condominiali.

Domande frequenti

Frangisole e veneziane esterne sono la stessa cosa?

Non sempre. Le veneziane esterne sono sistemi mobili a lamelle, spesso sollevabili; il frangisole architettonico può essere fisso, orientabile o composto da grandi alette integrate alla facciata.

Meglio lamelle orizzontali o verticali?

Dipende da esposizione e ore da proteggere. Le orizzontali sono efficaci contro sole alto; le verticali aiutano con raggi laterali e bassi, frequenti a est e ovest.

Come si calcola la profondità di un frangisole?

Si parte da geometria solare, finestra e intervallo da schermare. Un rapporto geometrico preliminare va poi verificato considerando azimut, ombre laterali, passo e contesto.

Un frangisole fisso funziona anche in inverno?

Può essere disegnato per bloccare il sole alto estivo e lasciare entrare quello basso invernale, soprattutto a sud. Non è un risultato automatico e va verificato.

Il valore gTot appartiene alle lamelle?

Il gTot riguarda la combinazione vetro più protezione nelle condizioni dichiarate. Per dispositivi non paralleli al vetro alcune classificazioni possono non essere direttamente applicabili.

Si può montare sopra il cappotto?

Sì, ma i carichi devono raggiungere un supporto resistente con un dettaglio progettato che limiti ponte termico e infiltrazioni. Il solo isolante non è un ancoraggio.

Serve sempre un motore?

No. I sistemi fissi non lo richiedono e alcuni orientabili sono manuali. Motore e sensori sono utili solo se integrati con logiche, sicurezza e manutenzione adeguate.

Il frangisole richiede un permesso?

Dipende dall’opera reale, dal Comune e dai vincoli. Una struttura fissa o una seconda pelle non va assimilata automaticamente a una semplice tenda in edilizia libera.

È sempre detraibile come schermatura solare?

No. L’agevolazione dipende dai requisiti vigenti, dalla tipologia, dalla prestazione e dai documenti. Il nome commerciale non basta.

Quale manutenzione richiede?

Servono pulizia, controllo di finiture, giunti, staffe, bulloni, drenaggi e, per sistemi mobili, attuatori e sicurezze, secondo ambiente e manuale.
