Trincea drenante: funzionamento, stratigrafia, dimensionamento e posa

Una trincea drenante non è semplicemente uno scavo riempito di ghiaia. Può intercettare acqua che si muove nel terreno, convogliarla verso un recapito oppure immagazzinare temporaneamente la pioggia e disperderla nel suolo. Queste funzioni richiedono sezioni, verifiche e dettagli diversi: confonderle è il modo più rapido per ottenere ristagni, cedimenti o uno scarico che non funziona.

Questa guida spiega come definire la funzione dell’opera, stimare portata e volume, scegliere tubo, aggregato e geotessile, controllare la capacità di infiltrazione e verificare la posa. Le formule servono a comprendere il progetto e a fare controlli preliminari; non sostituiscono il dimensionamento idraulico, geotecnico e autorizzativo del caso reale.

Che cos’è e come funziona una trincea drenante

La trincea è un volume lineare permeabile, separato dal terreno mediante un filtro e spesso dotato di una tubazione. L’acqua raggiunge i vuoti dell’aggregato, dove rallenta e viene raccolta. Da qui può uscire per gravità, infiltrarsi attraverso fondo e pareti oppure essere laminata e rilasciata con portata controllata.

Il termine “drenaggio francese” viene spesso usato per qualsiasi trincea con ghiaia e tubo perforato. In realtà conviene distinguere almeno quattro configurazioni.

Una tubazione perforata non è sempre indispensabile in una piccola trincea di accumulo, ma diventa utile quando occorre distribuire o trasportare rapidamente l’acqua, ispezionare il sistema e mantenere una quota idraulica controllata. Il tratto che porta l’acqua al recapito, invece, è normalmente una condotta chiusa e non perforata.

Prima del calcolo: rilievo, terreno e vincoli

Il progetto parte dalla provenienza dell’acqua. Si rilevano quote, pendenze, aree impermeabili collegate, punti bassi, pluviali, fossi, reti esistenti, muri, fondazioni e sottoservizi. Un sopralluogo durante una pioggia intensa spesso mostra percorsi che a terreno asciutto non sono visibili.

Per un’opera infiltrante servono prove alla quota prevista, non una valutazione generica del tipo di terreno. Le misure vanno ripetute in punti rappresentativi, perché riporti, lenti argillose e terreno rimaneggiato cambiano molto il risultato. Si verificano inoltre livello massimo stagionale della falda, pozzi, suoli contaminati, cavità, frane e stabilità dei pendii. Un terreno molto fine, una falda alta o un’area con possibili contaminanti possono rendere l’infiltrazione inopportuna.

Le distanze da edifici, confini, pozzi e falda non hanno un unico valore valido ovunque. Dipendono da permeabilità, profondità, fondazioni, topografia, qualità dell’acqua e prescrizioni regionali o comunali. L’acqua non deve essere dispersa vicino a un muro solo perché “sparisce”: può ricomparire contro la struttura o a valle.

Accanto alle fondazioni la quota di scavo deve essere valutata da un tecnico per evitare lo scalzamento del terreno di appoggio. Approfondisci: Muri controterra: come impermeabilizzarli, drenaggio e costi

Dimensionamento del volume: dal bacino ai vuoti disponibili

Per una prima stima del volume di pioggia affluito si può usare:

V_in = P × A × C

dove P è l’altezza di pioggia di progetto espressa in metri, A l’area contribuente in metri quadrati e C il coefficiente di afflusso. Il valore di P deve provenire da dati pluviometrici e criteri locali coerenti con durata e tempo di ritorno; il coefficiente non è uguale per tetto, pavimentazione, ghiaia e prato.

Il volume utile richiesto è un bilancio nel tempo:

V_richiesto = V_in − V_infiltrato − V_scaricato

Infiltrazione e scarico si possono sottrarre solo se dimostrati durante l’evento considerato. Nella verifica preliminare più prudente spesso non si accredita l’infiltrazione durante il picco. Il risultato non può naturalmente essere inferiore a zero e va completato con margini per incertezza, intasamento e franco.

Una trincea di ghiaia non immagazzina tutto il proprio volume geometrico: l’acqua occupa soltanto i vuoti. La capacità si stima con:

V_utile = L × B × H × n_eff

L, B e H sono le dimensioni utili e n_eff la porosità effettiva documentata dell’aggregato posato. Non va assunta dal solo nome commerciale. I moduli plastici possono offrire una percentuale di vuoti maggiore, ma devono essere scelti e verificati come sistema, anche per carichi, durabilità e manutenzione; la UNI EN 17152-1 definisce requisiti minimi per sistemi modulari interrati destinati a infiltrazione, ritenzione e accumulo.

Esempio numerico preliminare

Una superficie impermeabile di 80 m² riceve una pioggia di progetto di 30 mm, cioè 0,03 m, e si assume C = 0,90. Il volume affluito è 0,03 × 80 × 0,90 = 2,16 m³. Se, in via cautelativa, durante l’evento non si sottraggono infiltrazione e scarico e la ghiaia ha porosità effettiva documentata pari a 0,35, occorrono 2,16 / 0,35 = 6,17 m³ geometrici. Una sezione utile di 1 × 1 m richiederebbe circa 6,2 m di lunghezza, prima di aggiungere margini, dispositivo di pretrattamento, franco e troppo pieno.

L’esempio non è un progetto: una diversa pioggia, la reale curva di afflusso, un terreno lento o un coefficiente dei vuoti differente cambiano il risultato.

Portata del tubo e tempo di svuotamento

Il volume non basta. Bocche di ingresso, tubo, pozzetti e uscita devono smaltire la portata di punta senza rigurgitare. Per un bacino piccolo la portata può essere espressa come Q = r × A × C, dove r è l’intensità di pioggia in l/s·m². La durata critica va coordinata con la capacità di invaso.

Per la verifica di una condotta a gravità si usa spesso la relazione di Manning:

Q = (1/n_M) × S_a × R^2/3 × i^1/2

dove n_M è il coefficiente di scabrezza, S_a l’area bagnata, R il raggio idraulico e i la pendenza. Diametro nominale, area delle perforazioni, riempimento parziale, curve, sedimenti e quota dell’uscita vanno considerati insieme. Il comune diametro da 100 mm può essere adeguato in alcuni giardini e insufficiente in altri.

Anche lo svuotamento deve rispettare il criterio di progetto: una trincea ancora piena prima della pioggia successiva perde capacità. Non esiste però un tempo universale di 24 ore applicabile a ogni sito italiano. Si determina con regole locali, prova di infiltrazione, protezione della falda e sequenza degli eventi.

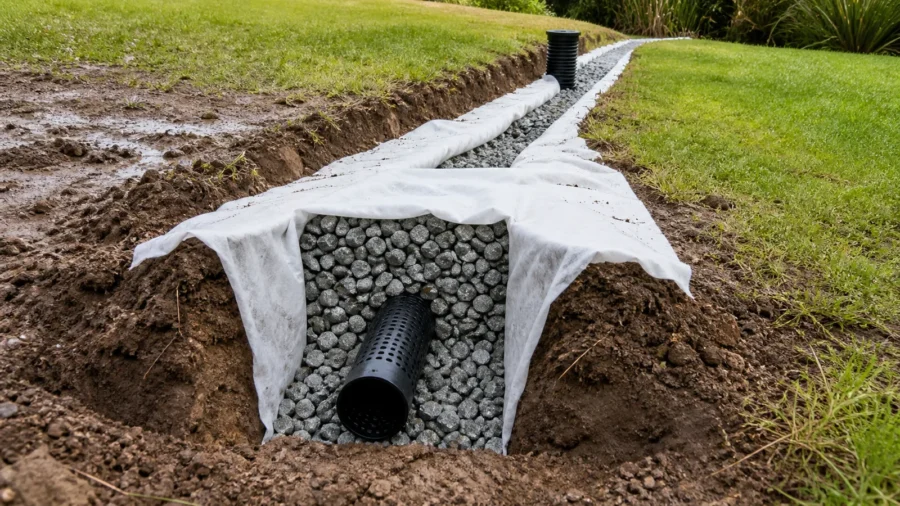

Stratigrafia corretta

La sezione viene definita in funzione dell’obiettivo, ma una trincea con tubo comprende normalmente terreno di posa stabile, geotessile filtrante, letto di aggregato, tubazione, riempimento drenante, chiusura del filtro e strato superficiale. Il fondo non deve essere impastato o lisciato dai mezzi: la compattazione e la “spalmatura” del terreno fine riducono drasticamente l’infiltrazione.

Nel dreno collettore il fondo può essere sagomato verso l’uscita e, se il progetto deve impedire dispersioni, può essere prevista una barriera impermeabile distinta dal geotessile. Nella trincea infiltrante fondo e pareti devono invece restare permeabili e offrire superficie sufficiente. Copiare la stessa sezione in entrambi i casi è un errore.

Geotessile, ghiaia e tubo: come sceglierli

Il geotessile non si seleziona soltanto in base ai grammi per metro quadrato. Apertura caratteristica, permeabilità normale al piano, resistenza a punzonamento e trazione devono essere compatibili con terreno, aggregato e posa. La UNI EN 13252:2016 riguarda le caratteristiche richieste ai geotessili e prodotti affini impiegati nei sistemi drenanti e i relativi metodi di prova. Il telo deve separare il terreno da tutto il pacco drenante; una calza attorno al solo tubo non impedisce ai fini di invadere la ghiaia.

L’aggregato deve essere pulito, lavato, stabile e povero di particelle fini. Pezzature 16/32 o 20/40 mm sono esempi ricorrenti, non prescrizioni universali. Vanno coordinati granulometria, filtro, dimensioni delle fessure e percentuale di vuoti. Materiale di demolizione non controllato o ghiaia sporca fanno perdere capacità fin dalla posa.

Il tubo deve avere resistenza anulare adeguata alla copertura e ai carichi, giunti coerenti, perforazioni compatibili con il pietrisco e accessori ispezionabili. L’orientamento delle aperture segue le indicazioni del produttore e la funzione idraulica, non una regola trasmessa per abitudine. La pendenza deve essere continua: valori dello 0,5–1% sono frequenti nei collettori, ma la quota disponibile e il calcolo possono richiedere altro. I tratti di trasporto a valle sono normalmente non perforati.

Ingresso, pretrattamento, troppo pieno e recapito

Foglie, sabbia e terreno sono il principale nemico della vita utile. Prima della trincea si prevedono griglie, pozzetti dissabbiatori o altri dispositivi accessibili. L’acqua concentrata da un pluviale non dovrebbe entrare direttamente nella ghiaia senza pretrattamento e distribuzione. In aree carrabili o con rischio di idrocarburi servono valutazioni sulla qualità e trattamenti appropriati; l’infiltrazione non è una scorciatoia per smaltire acqua contaminata.

Ogni sistema deve avere un percorso sicuro per l’evento oltre progetto o per l’intasamento: troppo pieno superficiale controllato, sfioro verso una rete ammessa o accumulo. L’uscita va protetta da erosione, animali e ritorni d’acqua. Una cisterna consente il riuso, ma necessita a sua volta di sfioro dimensionato. Approfondisci: Recupero dell’acqua piovana: impianto, calcolo, costi e regole

Posa in opera passo per passo

1. Tracciamento e sicurezza. Individuare sottoservizi, quote, accessi, deposito terre e protezioni dello scavo. Scavi profondi o instabili richiedono sistemi di sostegno e procedure di sicurezza.
2. Scavo alla quota di progetto. Lavorare possibilmente con terreno non saturo; rimuovere il materiale smosso senza impastare il fondo infiltrante.
3. Controllo del piano. Verificare larghezza, profondità, pendenza e sbocco con strumenti, non a vista. Fotografare e registrare le quote.
4. Posa del geotessile. Rivestire pareti e fondo secondo il dettaglio, lasciando lembi sufficienti alla chiusura; evitare tensioni, pieghe aperte e perforazioni.
5. Letto drenante e tubo. Stendere aggregato pulito, posare il tubo in appoggio continuo, collegare pozzetti e controllare giunti, perforazioni e pendenza.
6. Riempimento. Collocare la ghiaia senza segregazione né contaminazione da terreno; non scaricarla in modo da spostare o schiacciare la tubazione.
7. Chiusura del filtro. Sovrapporre i lembi come previsto e realizzare lo strato superiore compatibile con prato, aiuola o pavimentazione. Non trasformare la copertura in un ingresso incontrollato di limo.
8. Collaudo e rilievo finale. Controllare continuità, flusso, pozzetti, uscita e troppo pieno; consegnare foto, quote, schede dei materiali e tracciato as-built.

Per tubazioni interrate e prove di posa è utile il quadro tecnico della UNI EN 1610:2015. Il collaudo con acqua non deve erodere il terreno né sovraccaricare un recapito non autorizzato.

Tre casi pratici

Intercettare acqua su un pendio

Il dreno viene disposto trasversalmente al flusso, a monte dell’area da proteggere. La profondità deve intercettare lo strato permeabile senza creare un piano di debolezza. Portare l’acqua a valle senza protezione può spostare il dissesto: occorrono verifica geotecnica, uscita antierosione e manutenzione. Leggi anche: Muri di contenimento: tipologie, calcolo, permessi e costi

Infiltrare la pioggia di tetto o patio

Si calcolano bacino, pioggia e volume, si esegue la prova di infiltrazione alla quota prevista e si verifica la separazione da falda e strutture. L’ingresso passa da filtro o dissabbiatore; un pozzetto distribuisce il flusso e un troppo pieno gestisce l’evento eccezionale. Se il suolo è lento o la falda è alta, accumulo e scarico regolato possono essere più adatti.

Asciugare una zona umida del giardino

Prima si correggono avvallamenti, terreno compattato e irrigazione. Se permane acqua sospesa, una rete di dreni secondari può confluire in un collettore. La disposizione segue le quote e la profondità dello strato saturo: linee casuali posate troppo in alto drenano solo per poche ore dopo la pioggia.

Collaudo, manutenzione e guasti

Prima della chiusura si controllano materiali, sezione, pendenze e assenza di contaminazione. Pozzetti e risalite devono consentire ispezione e lavaggio senza scavare. Dopo le prime piogge si osservano tempi di svuotamento, eventuali rigurgiti, erosioni all’uscita e cedimenti della copertura.

La manutenzione comprende pulizia di griglie e dissabbiatori, controllo di pozzetti e sbocco, rimozione di radici o sedimenti e verifica dopo eventi intensi. Un tubo che non è raggiungibile da entrambe le estremità può diventare impossibile da recuperare.

Costi indicativi

Il prezzo dipende soprattutto da profondità, accesso dei mezzi, sostegno dello scavo, smaltimento terre, qualità dei materiali, pozzetti, recapito e ripristino. Per una trincea semplice e accessibile si possono incontrare ordini di grandezza di circa 60–150 euro al metro; lavorazioni profonde, in spazi stretti, con sicurezza, moduli, pompe o ripristini possono arrivare a 150–300 euro al metro o superarli. Prove, rilievo, progetto e autorizzazioni sono voci separate.

Confrontare preventivi soltanto “al metro” è fuorviante: devono indicare sezione, quantità e tipo di aggregato, tubo e classe, geotessile, pozzetti, gestione terre, scarico, ripristino e collaudo.

Permessi, scarico e terre da scavo

La fattibilità amministrativa dipende dall’entità dello scavo e dal contesto. Un intervento superficiale nel giardino può rientrare nella manutenzione libera, ma opere che modificano stabilmente il terreno, interessano strutture, aree vincolate, demanio, strade o reti richiedono verifiche e possibili titoli o nulla osta. Approfondisci: Edilizia libera 2026: lavori senza permessi, limiti e controlli

Lo scarico o l’infiltrazione delle acque è disciplinato dal quadro del D.Lgs. 152/2006 e dalle norme regionali, comunali e del gestore. Non è lecito collegarsi a una fognatura, fossato o proprietà altrui senza aver verificato titolo e condizioni. In presenza di terreno contaminato, acque di piazzali o attività produttive servono valutazioni specifiche.

Le terre e rocce prodotte dallo scavo non diventano automaticamente materiale riutilizzabile: caratterizzazione, deposito, riuso o gestione come rifiuto seguono il D.P.R. 120/2017 e le condizioni concrete. Vicino a pendii, fondazioni o opere di sostegno rilevano inoltre le verifiche previste dalle Norme tecniche per le costruzioni.

Errori da evitare

• scavare senza aver deciso se l’acqua deve infiltrarsi o essere trasportata;
• dimensionare soltanto il diametro del tubo e ignorare volume, ingresso e recapito;
• usare ghiaia sporca o assumere una porosità non documentata;
• scegliere il geotessile solo per grammatura o limitarsi alla calza sul tubo;
• contare sull’infiltrazione senza prova alla quota reale e senza considerare la falda;
• portare l’acqua verso fondazioni, pendii instabili o proprietà confinanti;
• omettere dissabbiatore, ispezioni, troppo pieno e rilievo finale;
• chiudere lo scavo dopo una posa nel fango senza controllare quote e materiali.

Checklist per un progetto verificabile

• bacino, quote e origine dell’acqua rilevati;
• funzione della trincea dichiarata: intercettazione, trasporto, accumulo o infiltrazione;
• pioggia, portata, volume e tempo di svuotamento calcolati;
• prove del terreno e livello di falda documentati se si infiltra;
• sezione quotata con materiali, porosità e prestazioni del geotessile;
• ingresso pretrattato, pozzetti accessibili, uscita e troppo pieno definiti;
• stabilità dello scavo e interferenze con strutture e sottoservizi verificate;
• regole locali, recapito e gestione delle terre controllati;
• collaudo, fotografie e tracciato as-built consegnati;
• piano di ispezione e manutenzione assegnato.

Domande frequenti

Quanto deve essere profonda una trincea drenante?

Non esiste una profondità standard. Dipende dalla quota del flusso da intercettare, dal volume utile, dall’uscita, dalla falda e dalla vicinanza a fondazioni o pendii.

Il tubo drenante va sempre messo?

No. Una trincea di accumulo può funzionare senza tubo, ma distribuzione, trasporto, ispezione e lavaggio spesso rendono la tubazione opportuna.

Quale pendenza deve avere?

Deve garantire continuità verso il recapito senza creare ristagni. Lo 0,5–1% è un intervallo frequente nei collettori, non una regola universale.

Quanta acqua contiene la ghiaia?

Solo quella ospitata nei vuoti. Si moltiplica il volume geometrico per la porosità effettiva documentata dell’aggregato posato.

Il geotessile è impermeabile?

No. È un filtro permeabile: lascia passare l’acqua e limita la migrazione delle particelle. Una membrana impermeabile ha una funzione diversa.

Posso collegare direttamente un pluviale?

Solo se ingresso, pretrattamento, distribuzione, capacità e troppo pieno sono progettati. Immettere sabbia e foglie nel pacco drenante accelera l’intasamento.

La trincea può stare accanto alla casa?

Soltanto dopo verifica di fondazioni, quote e percorso dell’acqua. Infiltrare vicino al muro può aumentare la pressione idrica invece di ridurla.

Come si misura la capacità di infiltrazione?

Con prove eseguite nel terreno e alla quota prevista, in più punti rappresentativi. Il risultato va corretto per variabilità, stagione e possibile intasamento.

Quanto dura una trincea drenante?

La durata dipende da filtro, pulizia dell’afflusso, materiali e manutenzione. Senza dissabbiatura e accessi può perdere efficacia molto prima dei componenti.

Serve un tecnico?

È prudente quando si gestiscono acque di edifici, scavi profondi, falda, fondazioni, pendii, grandi superfici o recapiti soggetti ad autorizzazione.

Fonti tecniche e normative

• UNI EN 13252:2016, geotessili nei sistemi drenanti
• UNI EN 17152-1:2020, sistemi modulari interrati per infiltrazione, ritenzione e accumulo
• UNI EN 1610:2015, costruzione e collaudo di connessioni di scarico e collettori di fognatura
• Sistema nazionale per la protezione dell’ambiente, drenaggio urbano sostenibile
• US EPA, Infiltration Trench fact sheet
• US EPA, infrastrutture verdi e protezione delle acque sotterranee
• D.Lgs. 152/2006, norme in materia ambientale
• D.P.R. 120/2017, terre e rocce da scavo
• D.M. 17 gennaio 2018, Norme tecniche per le costruzioni
