Tasselli a espansione: come funzionano, supporti compatibili e posa

La staffa è la stessa, il tassello sulla confezione sembra robusto, ma i due muri non si comportano allo stesso modo. Nel primo punto la punta entra nel calcestruzzo compatto; nel secondo, dietro dodici millimetri di intonaco, incontra il vuoto di un laterizio forato. Se si usa in entrambi i casi un ancorante che tiene soltanto perché si espande contro una parete continua del foro, il secondo fissaggio può sembrare saldo durante il serraggio e poi cedere quando l’oggetto viene caricato. Il principio di espansione è semplice; riconoscere dove può lavorare è la parte decisiva.

“Tassello a espansione” non identifica un unico prodotto. Può indicare un corpo in nylon che si allarga per effetto della vite, un cuneo metallico che dilata una fascetta quando si serra il dado, o un ancorante a espansione controllata con un percussore dedicato. Questa guida chiarisce la differenza tra i meccanismi e propone una sequenza di scelta e posa per fissaggi su supporti pieni o cavi. Per carichi strutturali, parapetti, impianti sospesi o altri elementi la cui caduta è pericolosa, la verifica deve riferirsi al prodotto, alla sua valutazione tecnica e al progetto: nessuna “portata per diametro” universale è affidabile.

Come un tassello a espansione trasferisce il carico

In un tassello a espansione, una parte del corpo viene spinta lateralmente contro il materiale che circonda il foro. La pressione genera attrito e, secondo la geometria del prodotto, anche un certo ingranamento meccanico. Nel nylon espandente è la vite compatibile a deformare il corpo plastico; in un ancorante metallico a cuneo il serraggio richiama un cono dentro una fascetta o un manicotto. EOTA distingue nei fissaggi meccanici per calcestruzzo gli ancoranti a espansione controllata dalla coppia e quelli controllati dallo spostamento, oltre a viti per calcestruzzo e ancoranti sottosquadro. Sono famiglie diverse: non si montano né si dimensionano allo stesso modo.

Perché l’attrito sia utile, il materiale base deve resistere alla pressione laterale e mantenere la geometria del foro. In un calcestruzzo sano o in una pietra compatta questo può accadere, se il prodotto è ammesso per quel materiale. Vicino a un bordo, su un supporto friabile o nella parete sottile di un laterizio forato, la stessa spinta può invece aprire una fessura o frantumare il setto. La capacità del fissaggio non coincide mai con la resistenza della sola vite: dipende dall’interazione fra ancorante, supporto, carico e posa.

Espansione della plastica: vite e corpo formano un sistema

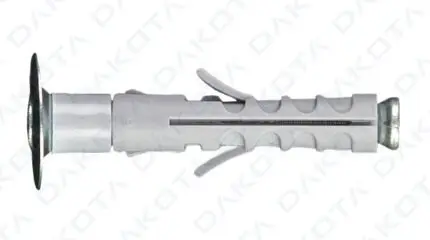

Nel tassello in nylon la vite non è un accessorio intercambiabile a piacere. Diametro, tipo di filetto e lunghezza determinano quanto il corpo si apre e dove lavora. Diametro del foro, profondità minima e intervallo di viti ammesse si leggono nella scheda della variante. Usare una vite troppo sottile può non attivare l’espansione, una troppo corta può non attraversare la zona utile e una troppo grossa può danneggiare il corpo o il supporto. La sporgenza della vite dietro il tassello e lo spessore dell’oggetto si verificano nel dettaglio del modello scelto.

Un tassello universale non lavora necessariamente mediante sola pressione laterale: alcune geometrie prevedono espansione nei pieni e piegatura o annodamento nei supporti con cavità. Dire che “va nel forato perché è a espansione” descrive male il meccanismo. Non basta quindi sostituire un tassello per pieno con uno più lungo nel forato; occorre un prodotto che dichiari quel supporto, quella configurazione di foro e l’azione da sostenere.

Espansione del metallo: coppia o spostamento controllato

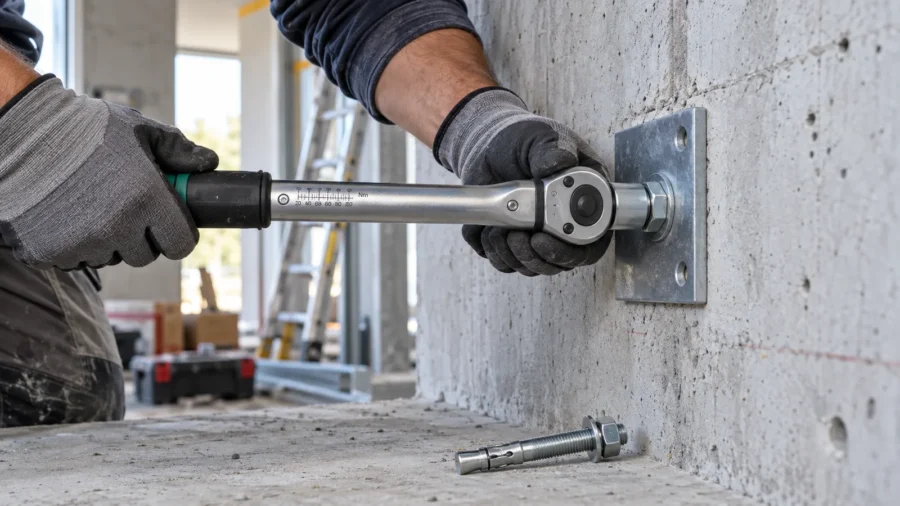

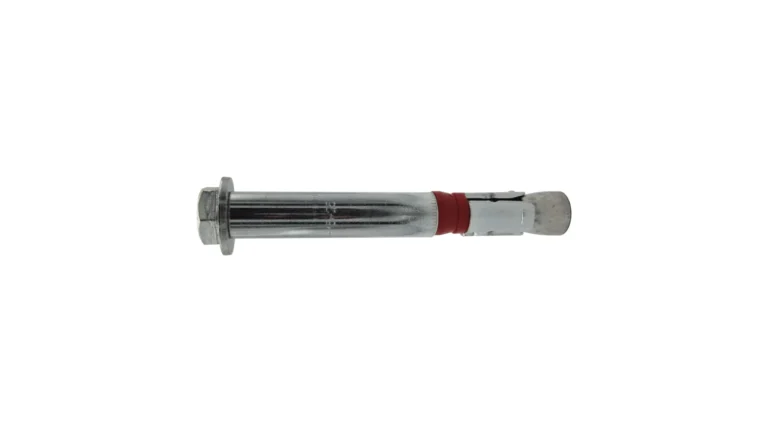

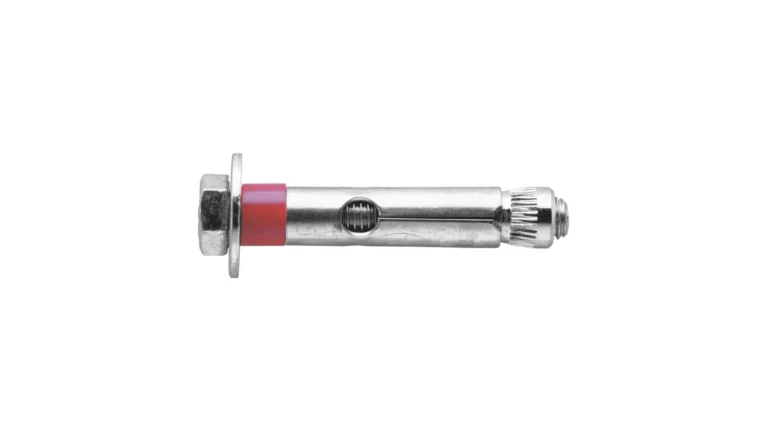

Nel classico ancorante metallico a cuneo per calcestruzzo, il dado viene serrato alla coppia d’installazione prevista; il cono si muove rispetto alla fascetta, la espande e blocca la piastra. Non significa che “più stretto è meglio”: una coppia insufficiente può lasciare il cuneo sottoespanso, mentre superare il valore prescritto può danneggiare ancorante, supporto o collegamento. Il valore dipende dal codice, dalla misura e dalla configurazione, non dalla sola sigla M8 o M12.

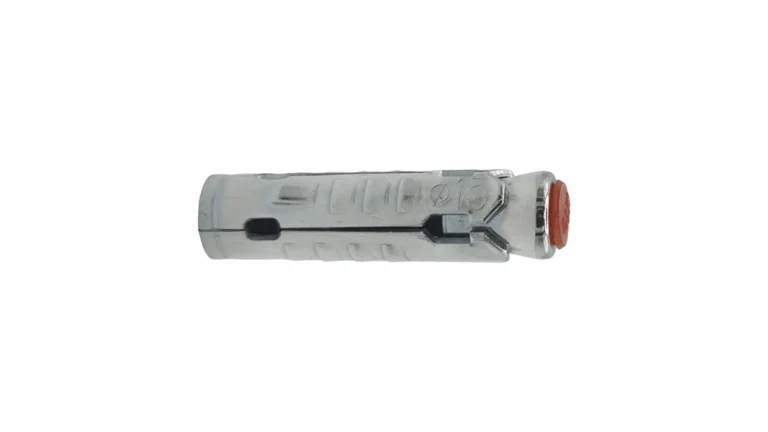

Gli ancoranti metallici a spostamento controllato sono diversi: per esempio un manicotto con filetto interno può richiedere un percussore specifico che spinge il cono alla corsa prevista. La posa deve impiegare l’attrezzo previsto per quella misura e raggiungere la condizione di espansione indicata dalle istruzioni. Serrare poi il bullone della staffa non sostituisce il colpo di posa: se il cono non è stato azionato, il corpo può rimanere non espanso. Anche “a battere” è un nome ambiguo: può indicare una vite-chiodo di nylon per listelli leggeri oppure un ancorante metallico per calcestruzzo; l’istruzione del singolo prodotto elimina l’ambiguità.

Supporti compatibili: prima la parete, poi il tassello

Si identifica ciò che sta dietro piastrelle, rasante e intonaco. Una parete esistente può essere calcestruzzo pieno, mattone pieno, laterizio semipieno, blocco forato, calcestruzzo cellulare, cartongesso o muratura mista. Anche “calcestruzzo” non è una risposta completa per un ancoraggio importante: l’ETA del prodotto può distinguere fra calcestruzzo fessurato e non fessurato, classi di resistenza, spessori dell’elemento e condizioni di esposizione. Non si trasferisce la tabella di un prodotto approvato per C20/25 a un supporto non identificato.

Su smartphone scorri lateralmente la tabella. È un criterio di scelta, non una tabella di portate: fanno fede scheda tecnica, ETA e istruzioni del prodotto.

Per i mattoni cavi la guida pubblicata nella card approfondisce foro, setti e carico. Per una parete a secco valgono criteri ancora diversi, spiegati nella guida ai tasselli per cartongesso. Se il supporto non è certo, non si indovina dal suono di un colpo: si esamina il progetto, si ispeziona un punto accessibile o si esegue un foro esplorativo gestito in sicurezza. Per un fissaggio strutturale o ad alto rischio interviene un tecnico che può prescrivere prove e verifiche; una prova di estrazione non trasforma da sola un supporto inadatto in uno idoneo.

Come leggere le dimensioni senza confondere diametro e portata

Le schede degli ancoranti riportano grandezze diverse. Il diametro del foro d₀ è quello della punta o dell’utensile ammesso; la profondità del foro h₁ deve lasciare spazio al corpo e alla polvere secondo le istruzioni. La profondità nominale di posa h_nom e quella efficace h_ef non sono sinonimi: l’ultima è usata nella valutazione della resistenza e non coincide necessariamente con la lunghezza totale del tassello. t_fix è lo spessore massimo del pezzo fissabile nella specifica configurazione; T_inst è la coppia d’installazione quando prevista. Non si calcolano questi valori “a occhio” dal bullone visibile.

Consideriamo un esempio geometrico, non un dimensionamento: una piastra spessa 8 mm sopra 12 mm d’intonaco richiede già 20 mm di attraversamento prima del calcestruzzo. Una variante che ammette soltanto 10 mm di spessore fissabile non diventa adatta aumentando la profondità del foro o serrando di più. Serve una configurazione che consideri tutti gli strati attraversati e il collegamento dell’oggetto al supporto resistente. L’intonaco non fa parte della profondità di ancoraggio nel calcestruzzo. Classe e stato del calcestruzzo, condizioni fessurate o non fessurate e altre condizioni d’impiego si verificano nella documentazione dell’ancorante.

La sigla M8 indica normalmente il diametro nominale della filettatura, non garantisce un foro da 8 mm: un ancorante con corpo espandente può richiedere una punta più grande. Analogamente, due tasselli da 8 mm non hanno la stessa capacità se uno è in nylon, l’altro metallico, o se lavorano su supporti diversi. Le tabelle di carico spesso distinguono resistenza caratteristica, resistenza di progetto e carico raccomandato: non si sostituisce l’una all’altra. Per carichi importanti si considerano trazione, taglio, momento, effetto leva della staffa, numero di punti e interazione fra ancoranti, oltre a bordi e spessori minimi.

Foro e posa: la sequenza che conserva le prestazioni

Rilevare supporto, ferri e impianti nascosti

Prima di forare si verifica dove passano tubazioni e cavi e, nel calcestruzzo armato, la posizione possibile delle armature. Se la punta incontra un ferro, non lo si taglia automaticamente per completare l’ancoraggio: si interrompe la lavorazione e si valuta un’altra posizione o un dettaglio progettato. Si controllano distanza dal bordo, interasse fra fori, spessore del componente base, piastra, rondelle e accessibilità per il serraggio. L’utensile si sceglie in base al supporto e all’istruzione del prodotto. La guida al trapano a percussione e al tassellatore aiuta a distinguere gli attrezzi, ma è la scheda dell’ancorante a dire quali metodi di foratura sono ammessi.

Forare diritto, alla misura richiesta, e gestire la polvere

Una punta usurata può produrre un foro largo o irregolare; il diametro richiesto va letto nella scheda del codice, non dedotto dal nome commerciale. Il foro va eseguito perpendicolare o con l’inclinazione ammessa, alla profondità prescritta, evitando di allargarlo muovendo il trapano lateralmente. La pulizia si esegue secondo le istruzioni: eventuali procedure che la escludono valgono soltanto per i prodotti, gli strumenti e le condizioni espressamente documentati. Non diventano una regola generale per tutti i tasselli. Polvere residua, foro umido o carotaggio possono cambiare le condizioni previste e quindi la prestazione.

La foratura può generare polveri respirabili contenenti silice: si usano aspirazione, protezioni e procedure valutate per il materiale e il cantiere. Un foro non si “salva” versandovi stucco, colla universale o resina non prevista e reinserendo lo stesso tassello. Se il foro è troppo largo, intercetta un vuoto inatteso o si trova troppo vicino a un bordo, si ferma la posa e si sceglie una riparazione o un nuovo punto verificati. La sicurezza viene prima del risparmio di un foro.

Inserire il tassello e attivare il meccanismo giusto

Un tassello in nylon si inserisce alla quota prevista, si abbina alla vite del diametro corretto e si avvita fino al serraggio indicato senza far girare il corpo nel foro. Per un ancorante passante a cuneo si posiziona il pezzo, si inserisce il fissaggio secondo istruzioni e si applica la coppia prevista con utensile controllato; l’avvitatore a impulsi è utilizzabile solo se il sistema e l’accessorio autorizzati consentono di rispettare il valore. Per l’ancorante a spostamento controllato serve l’attrezzo di posa corretto e il raggiungimento della corsa richiesta, poi si collega l’elemento con bullone o barra ammessi.

Dopo il serraggio si controllano posizione del dado, appoggio della piastra, eventuale marcatura di posa e assenza di rotazione o sollevamento anomalo. Su una piastra con più punti si segue la sequenza di serraggio che evita di scaricare il carico su un solo ancorante. Non si applica il carico finché l’installazione non è completata e controllata. Un metallico a espansione può essere subito utilizzabile secondo istruzioni, a differenza di alcune resine che richiedono indurimento; ma questo vantaggio non compensa la scelta di un supporto o di un ancorante inadatto.

Bordi, fessure, esposizione: quando il fissaggio cambia

L’espansione genera pressione radiale. Vicino a uno spigolo libero questa pressione può contribuire al distacco di un cono di calcestruzzo o alla fessurazione del bordo. Interasse e distanza minima non sono “buone pratiche” facoltative: compaiono nei dati di progetto del prodotto. Se i fori devono stare ravvicinati, non si riduce la distanza senza verifica; può essere necessario cambiare piastra, tipo di ancorante o percorso del carico. Il confronto va fatto sulle geometrie ammesse nell’ETA e sul progetto, non in base alla sola impressione che “il tassello entra”.

La presenza di fessure nel calcestruzzo modifica il comportamento di molti ancoranti. Non si stabilisce che un solaio sia “non fessurato” solo perché non si vede una crepa sulla superficie verniciata; la condizione va valutata da chi progetta il fissaggio. Un prodotto dichiarato per calcestruzzo fessurato ha prestazioni e limiti propri, non una portata genericamente identica su ogni calcestruzzo. Fuoco, sisma, vibrazioni, carichi ciclici e fissaggi sopra testa richiedono ulteriori dati e, dove pertinente, valutazioni specifiche del modello.

Anche l’ambiente conta. Un acciaio zincato per interno asciutto può non essere sufficiente su un balcone esposto, in ambiente marino o in un locale aggressivo; si confrontano materiali, protezioni e campo di impiego dichiarato. Il solo nome “inox” non basta senza classe, compatibilità con altre parti metalliche e dati di prestazione. Per i tasselli plastici si valutano temperatura, esposizione e durata ammesse. Il fissaggio di una ringhiera non viene scelto come quello di una piccola mensola, anche se entrambi entrano nel medesimo foro.

Tre casi pratici: la scelta non è “un diametro più grande”

Mensola su mattone pieno dietro l’intonaco

La muratura è stata identificata come mattone pieno in buono stato e la mensola è soggetta soprattutto a taglio, con un momento dovuto alla sua profondità. Si sceglie un fissaggio che dichiari il mattone pieno, si verifica il numero dei punti, si attraversa l’intonaco senza considerarlo profondità utile e si usa la vite ammessa. Se durante il foro compare una cavità, la diagnosi cambia: non si prosegue con la stessa istruzione soltanto perché il primo tassello è già stato acquistato.

Staffa impiantistica su calcestruzzo

Una staffa porta impianto, la cui caduta causerebbe danni, richiede definizione di carichi, trazione/taglio, supporto, condizione fessurativa e spazio per bordi e interassi. Il tecnico confronta ETA e istruzioni di un modello idoneo, compreso diametro del foro, profondità efficace e coppia di serraggio. L’installatore registra prodotto e lotto, posizione, metodo di foratura e controllo della coppia secondo il piano di qualità. Un ancorante con ETA non è automaticamente corretto se è stato posato in un supporto diverso da quello valutato.

Fissaggio su laterizio forato o cartongesso

Nel laterizio forato, un universale può annodarsi o un sistema prolungato può impegnare più setti, ma va verificato il comportamento del prodotto in quel blocco. Nel cartongesso la presa è legata alla lastra, al suo spessore, ai montanti o ai rinforzi; un cuneo metallico da calcestruzzo non è la soluzione. Per elementi importanti si cerca il percorso del carico verso la struttura resistente, invece di aumentare semplicemente il numero di tasselli. Quattro fissaggi in materiale debole non forniscono per definizione quattro volte la capacità di uno.

Segnali di posa sbagliata e controlli prima dell’uso

Un tassello che gira insieme alla vite indica spesso foro troppo largo, corpo non idoneo al supporto o vite sbagliata. Un dado che non arriva alla coppia senza continuare a ruotare può indicare cedimento del supporto o espansione non corretta. Una piastra che si solleva, una fessura nuova vicino al bordo, polvere che esce durante il serraggio o un fissaggio che si muove sotto un modesto controllo manuale impongono di fermarsi. Non si “cura” il problema con un altro giro di chiave, né si nasconde sotto un cappellotto.

La verifica parte dalla causa: materiale base effettivo, diametro e profondità del foro, presenza di vuoti, codice e lunghezza dell’ancorante, spessore della finitura, coppia applicata e geometria dei punti. Si rimuove o si mette fuori servizio il fissaggio compromesso secondo le indicazioni di chi progetta o installa; un foro fallito può indebolire il nuovo punto se posto troppo vicino. Negli elementi critici si prevede un controllo documentato e, se richiesto, una prova appropriata con criteri fissati prima dell’esecuzione. Una prova improvvisata tirando il tassello con un attrezzo non certifica la sicurezza del collegamento.

Nel preventivo o nella richiesta al fornitore conviene indicare il supporto verificato, dimensioni e spessore della piastra, carichi e loro direzione, posizione di bordo, ambiente interno/esterno, eventuale esposizione sismica o al fuoco e accessibilità per la posa. Si chiedono codice del sistema, documentazione tecnica, attrezzi necessari e responsabilità per foratura, serraggio e controlli. Il prezzo del singolo tassello può essere una voce minima rispetto alle verifiche e al rischio di un fissaggio sbagliato: il criterio economico sensato è il costo della soluzione corretta installata, non della scatola meno cara.

Domande frequenti sui tasselli a espansione

Fonti tecniche e documentazione

• EOTA, archivio degli EAD e EAD 330232-02-0601: famiglie dei fissaggi meccanici per calcestruzzo.
• Fischer, SX Plus e DuoPower: espansione del nylon e funzionamento sui supporti.
• Fischer, FAZ II Plus 8/10 E: espansione a coppia e lettura delle condizioni di impiego.
• Fischer, ancorante EA II: espansione con percussore e materiali ammessi.
• Hilti, HST2 V3 BW: esempio di condizioni di posa dichiarate per uno specifico modello.
