Sonda esterna per caldaia: compensazione climatica, posizione e compatibilità

Nelle giornate miti una caldaia può continuare a inviare ai radiatori acqua più calda del necessario, mentre con il freddo intenso la stessa impostazione può diventare insufficiente. La sonda esterna permette alla regolazione di tenere conto del clima e adattare la temperatura di mandata, invece di affidarsi soltanto a un valore fisso scelto sul generatore.

Per aggiungerla a un impianto esistente non basta però comprare un sensore da fissare in facciata. Occorre verificare che caldaia e regolatore sappiano utilizzarlo, individuare un punto rappresentativo per la misura e completare la configurazione. La buona riuscita si valuta sul comportamento dell’intero impianto: lettura esterna plausibile, comfort stabile e impostazioni comprensibili per chi abita la casa.

La sonda misura, la regolazione decide

Il sensore rileva la temperatura esterna e la rende disponibile alla caldaia o alla centralina a cui è collegato. È poi la regolazione climatica a stabilire quale temperatura richiedere all’acqua del riscaldamento. In linea generale, quando fuori fa più freddo aumenta la mandata prevista dalla curva; con clima mite la riduce, entro i limiti e le condizioni impostati per il circuito.

Questa funzione non va confusa con la misura della temperatura interna. Il termostato ambiente può limitarsi ad autorizzare il riscaldamento oppure partecipare alla regolazione con una correzione basata sul locale di riferimento. La presenza della sonda esterna non rende inutile il controllo dei locali: i due segnali descrivono fenomeni diversi e devono essere coordinati.

Allo stesso modo, una temperatura esterna visibile sul display non dimostra da sola che la compensazione climatica sia attiva. Bisogna sapere quale sensore viene letto, a quale circuito si applica la curva e se il sistema sta lavorando con mandata fissa, climatica o con altre logiche. Questa verifica evita di attribuire al nuovo accessorio un comportamento che dipende ancora dalle vecchie impostazioni.

Compatibilità: partire dal modello, non dai due fili

Quale apparecchio deve ricevere la misura

Il primo dato è il modello completo della caldaia, seguito da quello del comando o della centralina. In alcuni sistemi la sonda si collega al generatore; in altri al regolatore o a un modulo dedicato. Per un impianto con più circuiti occorre inoltre capire quale componente elabori le richieste e gestisca eventuali miscelazioni.

La documentazione deve confermare il codice dell’accessorio ammesso e le condizioni per utilizzarlo. Non basta che un prodotto sia della stessa marca della caldaia: generazioni diverse possono richiedere componenti o interfacce differenti. Un preventivo dovrebbe quindi indicare la combinazione completa, non soltanto «sonda esterna compatibile».

Non tutte le sonde hanno la stessa risposta elettrica

Due conduttori non identificano un’interfaccia universale. Nei sensori resistivi conta la relazione fra resistenza e temperatura attesa dalla scheda, non solo un valore nominale riportato nell’annuncio. Per esempio, il manuale Immergas del kit 3.024511 per il regolatore di cascata e zone Victrix Pro V2 identifica espressamente una sonda PTC. Non sarebbe corretto descrivere tutte le sonde esterne come NTC intercambiabili.

Il ricambio deve quindi essere quello previsto o un’alternativa la cui compatibilità sia documentata per quel sistema. Verifica elettrica e collegamento spettano al tecnico: i morsetti della sonda non vanno confusi con alimentazione, ingresso termostato o bus. Anche lunghezza del percorso, sezione dei cavi e separazione dalle altre linee seguono le istruzioni del modello, non una misura standard valida per qualsiasi caldaia.

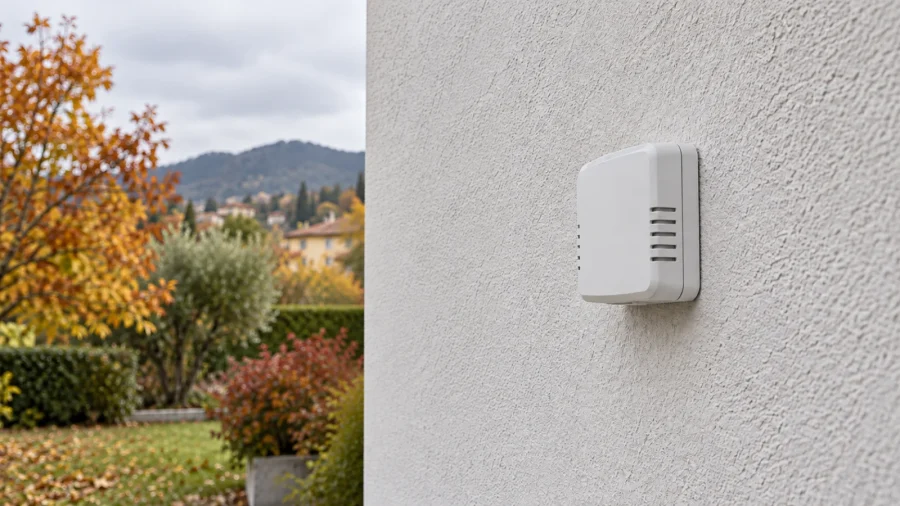

Dove posizionarla: una temperatura rappresentativa dell’edificio

La sonda deve descrivere l’aria esterna che influenza il fabbisogno della casa, non il microclima di un punto riscaldato dal sole o da uno scarico. Per questo le istruzioni privilegiano spesso un’esposizione a nord o nord-ovest, lontano da fonti di calore. La scelta finale comprende però anche altezza, ventilazione, geometria della facciata e percorso dei cavi.

Un esempio mostra perché non convenga trasformare un’indicazione letta online in una regola universale: il manuale del kit Immergas citato prescrive almeno tre metri da terra, mentre quello Vaillant calorMATIC 470 distingue la collocazione in base all’altezza dell’edificio. Sono istruzioni dei rispettivi sistemi, non due quote fra cui scegliere liberamente.

I punti da discutere durante il sopralluogo

Una parete vicina all’espulsione di aria calda, un vano molto riparato o una posizione soggetta a irraggiamento possono rendere poco rappresentativa la lettura. Anche la prossimità a porte e finestre va valutata. «Protetto dalla pioggia» non significa chiuso in una scatola improvvisata: il sensore deve poter scambiare calore con l’ambiente secondo la sua costruzione.

Orientamento del passacavo, tenuta del contenitore e montaggio sulla parete vanno rispettati senza coprire arbitrariamente aperture o elementi sensibili. Per un dispositivo radio si aggiunge la verifica del collegamento nel punto reale, prima di considerare conclusa l’installazione. L’assenza di un cavo non elimina il problema della posizione né rende compatibili protocolli diversi.

Se legge il sole, cambiare la curva non risolve la causa

Una sonda che indica una temperatura troppo alta può far lavorare la regolazione come se il clima fosse più mite. Prima di alzare la curva per recuperare comfort conviene verificare quando compare lo scarto. Il confronto va fatto con un termometro esterno in posizione ragionevolmente rappresentativa e al riparo da irraggiamento diretto, non con un valore dell’app meteo riferito a una località distante.

Immaginiamo queste osservazioni, puramente didattiche, sulla stessa giornata. I numeri non sono tolleranze di collaudo e il termometro di confronto non è assunto come strumento certificato: servono a riconoscere un andamento da far verificare.

Su smartphone scorri orizzontalmente per leggere la tabella.

Lo scarto non è costante: compare nella condizione soleggiata. Impostare una correzione fissa di meno sette gradi per far coincidere la lettura del pomeriggio falserebbe quelle del mattino e della sera. Il tecnico deve distinguere posizione, risposta del sensore, collegamento ed eventuale elaborazione del valore; la tabella non prova da sola che il componente sia guasto.

Alcuni sistemi filtrano o elaborano la temperatura esterna prima di usarla nella regolazione. Prima di confrontare due schermate occorre quindi leggere che cosa rappresentino: temperatura rilevata, valore elaborato e dato meteorologico non sono necessariamente la stessa informazione. Non si annullano ritardi o filtri per ottenere una coincidenza istantanea senza averne compreso la funzione.

La messa in servizio comprende anche la curva

Riconoscere l’accessorio e il circuito controllato

Dopo il montaggio, il professionista verifica che il sistema riconosca il sensore e che la misura sia plausibile. Controlla poi la modalità di regolazione, il circuito interessato, i limiti di mandata e il rapporto con il comando ambiente. Collegare il componente senza verificare questi passaggi può lasciare una misura corretta ma inutilizzata nella gestione del riscaldamento.

Con radiatori e pavimento radiante nella stessa casa non è scontato che una sola temperatura del generatore coincida con quella richiesta a ogni zona. Vanno identificati i circuiti diretti o miscelati e le rispettive protezioni. Le impostazioni riservate all’installatore non diventano regolazioni per l’utente soltanto perché se ne conosce il percorso nel menu.

Leggere la curva senza copiare la pendenza del vicino

La curva associa condizioni esterne e mandata richiesta, ma scala e parametri dipendono dal regolatore. Un numero come 0,8 non è una temperatura e non identifica una taratura trasferibile fra marchi. Occorre partire dai terminali e dalle condizioni previste per l’edificio, poi osservare il comfort con clima differente, senza cambiare contemporaneamente curva, orari e temperatura interna.

Per comprendere la distinzione fra pendenza e spostamento è utile la guida alla lettura e regolazione della curva climatica, dedicata alla pompa di calore: i principi del grafico aiutano anche qui, ma menu, limiti e valori operativi della caldaia restano quelli del suo manuale. La presente guida riguarda soprattutto scelta e integrazione del sensore, non una nuova taratura completa della curva.

Come capire se il problema è la sonda o l’impianto

Una lettura esterna implausibile, bloccata o accompagnata da un codice di errore richiede di annotare valore, ora e messaggio. Non si dimostra la funzionalità del sensore sostituendolo con una resistenza scelta a tentativi; allo stesso modo non si può presumere che il generatore continui sempre a lavorare normalmente in caso di sonda scollegata. La risposta al guasto è specifica del sistema.

Se la lettura è plausibile ma tutta la casa resta fredda, il controllo comprende richiesta e temperatura di mandata effettiva, orari, limiti e capacità dei terminali. Una mandata richiesta non coincide necessariamente con quella misurata in quel momento. Anche una ripartenza dopo una lunga pausa va distinta da una situazione già stabilizzata.

Se invece una sola stanza non raggiunge il comfort mentre le altre sì, alzare la curva per tutta la casa può surriscaldare gli ambienti già soddisfatti. In questo caso diventa pertinente verificare distribuzione e bilanciamento dei termosifoni, senza cancellare le preregolazioni a tentativi.

La sonda non aumenta la potenza disponibile né corregge un dimensionamento incoerente. Dopo lavori all’involucro o modifiche dei radiatori è utile riconsiderare insieme fabbisogno, resa e regolazione: la guida alla verifica del dimensionamento del riscaldamento aiuta a preparare i dati per il termotecnico.

Convenienza e preventivo: confrontare il lavoro completo

Il vantaggio potenziale è adattare meglio il servizio al clima, evitando di mantenere una mandata inutilmente elevata quando non serve. Non esiste però una percentuale di risparmio attribuibile alla sola sonda per qualsiasi casa. Se l’impianto dispone già di compensazione climatica funzionante, aggiungere un altro sensore potrebbe essere inutile: prima si identifica la regolazione esistente.

Nel preventivo occorre distinguere accessorio, posa e percorso del cavo o dispositivi radio, eventuale interfaccia, configurazione e controllo finale. Difficoltà di accesso alla facciata e distanza dalla centralina possono incidere più del prezzo del sensore. Non ha senso confrontare il costo di un ricambio online con un intervento che comprende sopralluogo e messa in servizio.

Prima di confermare, chiedere che vengano chiariti questi punti:

• Modelli esatti di caldaia, regolatore e sonda, con compatibilità documentata.
• Posizione scelta e ragione della scelta, con eventuali vincoli di facciata.
• Percorso dei collegamenti o verifica del collegamento radio nel punto di installazione.
• Circuito regolato, logica ambiente e limiti da conservare.
• Valori iniziali e finali, prove eseguite e controllo successivo del comfort.
• Prestazioni comprese, eventuali opere accessorie ed esclusioni del prezzo.

Alla consegna dovrebbe rimanere una spiegazione semplice: dove si legge la temperatura esterna, quali regolazioni sono accessibili all’utente e quando contattare l’assistenza. Il risultato utile non è una nuova voce sul display, ma una misura attendibile inserita in una regolazione coerente con l’abitazione.

Domande frequenti

Fonti e riferimenti

• Immergas — Kit sonda esterna 3.024511 per regolatore di cascata e zone Victrix Pro V2, istruzioni 1.038978, revisione ST.002066/004: abbinamento, sensore PTC e prescrizioni di posa del kit.
• Vaillant — calorMATIC 470, istruzioni per l’installazione 0020116711_03 del 30 ottobre 2013: esempio specifico di posizione delle sonde, controllo ambiente e curva; non istruzioni universali per altri regolatori.
• Vaillant — Riscaldamento con sensore esterno: principi della compensazione climatica e criteri generali di collocazione.
