Cancello scorrevole: struttura, binario, fondazione e sicurezza

Un cancello scorrevole funziona bene soltanto quando anta, spazio laterale, binario, fondazione, drenaggio e automazione vengono progettati come un unico sistema. Scegliere un motore dichiarato per un certo peso non corregge una rotaia fuori livello, ruote sottodimensionate, una struttura che flette o un’anta piena molto esposta al vento. Prima del preventivo servono quindi un rilievo completo e una distinzione chiara fra cancello su ruote, autoportante e telescopico.

Questa guida spiega che cosa misurare, come leggere una proposta tecnica e quali controlli chiedere a posa ultimata. Le dimensioni della fondazione e dell’armatura non possono essere ricavate da una tabella universale: dipendono da terreno, geometria, carichi, vento e sistema scelto e devono essere definite dal produttore o dal tecnico responsabile.

Come funziona un cancello scorrevole

L’anta trasla parallelamente alla recinzione. Nel sistema tradizionale appoggia su due o più ruote che scorrono sopra una rotaia fissata al suolo; rulli superiori la guidano e dispositivi di arresto ne impediscono la fuoriuscita a fine corsa. Nel sistema autoportante, chiamato anche cantilever, l’anta non tocca il pavimento del passaggio: un profilo inferiore scorre su carrelli ancorati a un blocco di fondazione posto sul lato di ricovero.

Il motore aziona un pignone che ingrana in una cremagliera solidale all’anta. Questo gruppo produce il movimento, ma non deve sostenere il peso del cancello né compensare attriti anomali. A motore sbloccato, un’anta correttamente posata deve muoversi in modo regolare lungo tutta la corsa, senza accelerare da sola, impuntarsi o richiedere sforzi molto diversi nei vari punti.

La larghezza del varco non coincide con la lunghezza dell’anta. Occorrono una sovrapposizione sui montanti, la parte che raggiunge gli arresti e lo spazio per pignone e cremagliera. Nell’autoportante si aggiunge una coda di contrappeso, la cui lunghezza non va stimata con una percentuale fissa: cambia con profilo, peso, interasse dei carrelli e dati strutturali del sistema.

Binario a terra, autoportante o telescopico

Non esiste una variante migliore in assoluto. La scelta nasce dallo spazio laterale, dalla qualità del sottofondo, dal passaggio di mezzi, dall’acqua e dalla frequenza d’uso. Un cancello su rotaia è semplice e limita la lunghezza della coda, ma pretende un appoggio continuo stabile. Foglie, ghiaia, ghiaccio e assestamenti possono disturbare ruote e guida.

Il telescopico divide il manto in due o più pannelli che si sovrappongono durante l’apertura. Riduce il ricovero laterale, ma aumenta funi, rinvii, guide e zone pericolose; va scelto come sistema certificato, non improvvisato in cantiere. Se manca spazio anche per questa soluzione, può essere più sensato ripensare posizione del varco o tipologia di chiusura.

Il rilievo: misure e condizioni da annotare

Il rilievo parte dalla luce libera richiesta ai veicoli, non dalla sola distanza fra i pilastri. Si verifica l’ingombro degli specchietti, la traiettoria in curva, la pendenza della strada e l’eventuale attesa dell’auto senza invadere carreggiata o marciapiede. Una misura comoda in pianta può diventare insufficiente quando il veicolo entra obliquo.

Si misurano larghezza fra i sostegni a più quote, verticalità dei pilastri, dislivello lungo la corsa e pendenza trasversale. Sul lato di apertura si rileva lo spazio realmente libero fino a spigoli, cassette, alberi, contatori e cancelli pedonali. Vanno localizzate reti interrate, pozzetti e scarichi prima di scavare la trave o il plinto.

Il progettista annota inoltre esposizione al vento, altezza e grado di chiusura del tamponamento, numero indicativo di cicli giornalieri, presenza di bambini o utenti vulnerabili, visibilità in uscita e possibilità di creare un passaggio pedonale separato. Un manto cieco non è soltanto una scelta estetica: si comporta come una vela e può imporre struttura, guida, fondazione e operatore diversi.

Su schermi piccoli la tabella può essere fatta scorrere orizzontalmente.

Anta, ruote, guide e arresti

Il telaio deve restare in squadra durante produzione, trasporto e uso. Profili, saldature, irrigidimenti e protezione dalla corrosione si scelgono in funzione di luce, altezza, massa e vento. Il tamponamento non va aggiunto dopo senza verifica: pannelli, doghe o lamiere possono aumentare molto sia il peso sia la spinta laterale.

Nel cancello su binario le ruote devono avere gola compatibile con la rotaia e portata adeguata, essere coassiali e distanziate per distribuire il carico. I rulli superiori guidano senza stringere l’anta; se vengono usati per raddrizzare un telaio storto, cresceranno attrito e usura. Carter e geometrie devono impedire l’accesso ai rulli e ridurre il rischio di sollevamento o deragliamento.

Gli arresti meccanici di apertura e chiusura sono indipendenti dai finecorsa elettrici: trattengono l’anta se il comando non si arresta nel punto previsto. Devono essere solidali a supporti resistenti e non a una mattonella o a un elemento instabile. Il montante di battuta riceve il cancello chiuso senza creare un punto in cui mani o piedi possano essere schiacciati.

Fondazione, rotaia e drenaggio

Una rotaia fissata sopra massetto sottile, autobloccanti o pavimentazione non strutturale tende a muoversi insieme al rivestimento. Serve un supporto continuo capace di conservare quota e rettilineità sotto peso, traffico e variazioni del terreno. Larghezza, profondità, armatura e calcestruzzo della trave si definiscono sul progetto e sulle condizioni locali; copiare le misure di un altro cancello non è un criterio.

Nel sistema autoportante il carico è concentrato sui carrelli. Il blocco di fondazione e le piastre di ancoraggio devono contrastare peso proprio, momento dell’anta aperta e azione del vento. Posizione, interasse e quota dei carrelli sono quelli del sistema strutturale scelto. Gli ancoraggi non si spostano per adattarli a uno scavo già realizzato.

Prima del getto si posano guaine e cavidotti separati secondo il progetto elettrico, lasciando raggi di curvatura e accessi manutenibili. La piastra del motoriduttore va messa in quota, parallela alla corsa e protetta dai ristagni. I manuali di posa richiedono che la piastra sia perfettamente livellata e che il calcestruzzo abbia raggiunto la maturazione necessaria prima del fissaggio e della regolazione.

Il drenaggio deve intercettare l’acqua senza creare una canaletta che ostacola ruote o veicoli. Il binario non dovrebbe costituire il punto più basso dell’accesso; scarichi e pendenze vanno coordinati con la pavimentazione esterna. Una sigillatura sopra un ristagno non risolve cedimenti, gelo o corrosione dei fissaggi.

Automazione: come si sceglie il motore

La massa massima indicata in catalogo è un limite, non il solo criterio di scelta. Contano lunghezza dell’anta, attrito reale, pendenza, superficie al vento, frequenza e continuità d’uso, temperatura, velocità richiesta e modalità di comando. Un accesso condominiale con molte manovre consecutive richiede un servizio diverso da quello di una villetta.

Dopo aver verificato lo scorrimento manuale, il motoriduttore viene collocato parallelo all’anta. La cremagliera è fissata al telaio mantenendo l’ingranamento prescritto: non deve gravare sul pignone. Giunti e staffe seguono il movimento senza formare gradini. Se il motore cambia rumore ogni volta nello stesso punto, si controllano prima rotaia, ruote e allineamento della cremagliera.

Finecorsa, centrale, lampeggiante, comandi e ricevente devono essere compatibili. Lo sblocco manuale rimane accessibile agli aventi diritto ma protetto da uso improprio; in assenza di un secondo ingresso va prevista una soluzione utilizzabile anche durante un blackout. La batteria tampone può aiutare, ma non sostituisce lo sblocco e la manutenzione.

Sicurezza: i punti di rischio da proteggere

Il bordo anteriore può schiacciare una persona contro il montante di chiusura. Anche il bordo posteriore, i rulli, la cremagliera e gli spazi fra anta mobile e recinzione fissa possono intrappolare, trascinare o cesoiare. Il rischio cambia durante apertura e chiusura: una sola fotocellula sul varco non sorveglia automaticamente tutte queste zone.

La valutazione determina quali misure combinare: limitazione e prova delle forze, coste sensibili, rilevatori di presenza, protezioni fisiche, distanze di sicurezza, comando a uomo presente o movimento automatico. Le fotocellule vanno collocate dove rilevano realmente persone e veicoli e provate nelle condizioni d’uso, non considerate un accessorio sufficiente per definizione.

Le norme tecniche di riferimento includono UNI EN 13241 per le caratteristiche del prodotto, UNI EN 12604 per gli aspetti meccanici e UNI EN 12453 per la sicurezza d’uso delle chiusure motorizzate. La resistenza al vento è classificata dalla UNI EN 12424. L’applicazione concreta compete a fabbricante, installatore e professionisti in base alla configurazione reale.

È preferibile non usare il varco carrabile come passaggio pedonale abituale quando si può realizzare un accesso separato. Bambini non devono giocare vicino all’anta, e telecomandi e selettori vanno gestiti in modo che chi comanda possa conoscere la situazione del varco.

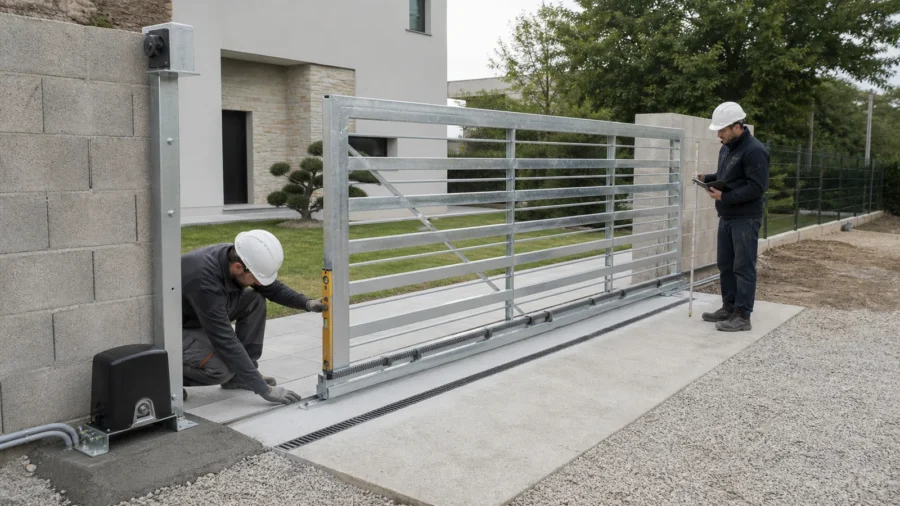

Posa e collaudo: una sequenza verificabile

1. Rilievo e progetto: si definiscono varco utile, corsa, tipo di cancello, carichi, fondazioni, drenaggio, sottoservizi e protezioni.
2. Opere civili: si eseguono scavi, armature, cavidotti, piastre e getti alle quote di progetto, rispettando maturazione e tolleranze.
3. Meccanica: si montano rotaia o carrelli, anta, guide, arresti e dispositivi antideragliamento; lo scorrimento manuale viene verificato.
4. Automazione: si allineano motoriduttore e cremagliera, quindi si installano comandi, finecorsa, segnalazioni e dispositivi di sicurezza.
5. Regolazione: si impostano corsa, velocità, rallentamenti e forze nei limiti consentiti dalla configurazione.
6. Prove: si controllano sblocco, arresti, rilevamento ostacoli, bordi, fotocellule, protezioni, continuità elettrica e comportamento nelle manovre ripetute.
7. Consegna: l’utente riceve istruzioni, chiavi, registro o piano di manutenzione e documenti della chiusura completa.

Il collaudo non consiste nel vedere il cancello aprirsi una volta. Le prove coprono l’intera corsa e le diverse zone di pericolo, includono la manovra manuale e verificano che gli arresti meccanici trattengano l’anta. Ogni regolazione successiva di forza o velocità può richiedere una nuova verifica.

Documenti da ricevere per un cancello automatico

Per un prodotto fornito come cancello si verificano marcatura CE, dichiarazione di prestazione e istruzioni applicabili. Quando componenti e automazione vengono assemblati in opera, il soggetto che realizza la chiusura motorizzata deve gestire anche gli obblighi della macchina completa: valutazione dei rischi, dichiarazione CE di conformità, fascicolo tecnico di competenza, targhetta identificativa, manuale d’uso e manutenzione e risultati delle prove.

Il Decreto ministeriale 37/2008 comprende espressamente gli impianti per l’automazione di porte, cancelli e barriere fra gli impianti elettrici degli edifici e relative pertinenze. Per la parte impiantistica l’impresa abilitata rilascia la dichiarazione di conformità con gli allegati previsti. Questa non sostituisce i documenti di sicurezza della chiusura automatizzata, e viceversa.

Automatizzare un vecchio cancello manuale non significa aggiungere soltanto motore e telecomando. Prima si controllano stabilità di anta e sostegni, guide, arresti, spazi pericolosi e capacità di scorrimento; chi completa l’automazione assume le responsabilità previste per il risultato installato. Se la struttura non è idonea, viene riparata o sostituita.

Permessi, vincoli e accesso sulla strada

La sostituzione di una chiusura esistente, senza trasformazioni rilevanti, può rientrare negli interventi minori; ma un nuovo varco, nuovi pilastri, la modifica della recinzione, muri di sostegno, opere strutturali o cambiamenti visibili in area vincolata richiedono una verifica specifica. Il Glossario dell’edilizia libera e il DPR 31/2017 non autorizzano in modo indistinto ogni cancello.

Se l’accesso interessa una strada pubblica, posizione, arretramento, visibilità e manovra dei veicoli devono rispettare Codice della strada, regolamenti locali e prescrizioni dell’ente proprietario. Il cancello non dovrebbe obbligare il veicolo a sostare pericolosamente sulla carreggiata mentre si apre. In condominio si verificano parti comuni, decoro, regolamento e autorizzazioni interne prima dell’ordine.

Quanto costa un cancello scorrevole

Come ordine di grandezza 2026, un cancello scorrevole manuale semplice, standard e fornito con posa può collocarsi indicativamente fra 1.500 e 3.500 euro. Una soluzione automatizzata completa può partire da circa 2.500 euro e superare 6.000 euro per grandi dimensioni, finiture, uso intenso, molte sicurezze o accessi complessi. Autoportanti, telescopici, manti ciechi e lavori su misura possono salire ulteriormente.

Le opere civili possono incidere da circa 800 a oltre 3.000 euro fra scavo, armatura, calcestruzzo, drenaggio, cavidotti e ripristini, ma terreno, accessibilità e lunghezza rendono poco affidabile una media nazionale. Sono intervalli orientativi, non un listino né un preventivo. È più utile confrontare voci omogenee che scegliere il totale più basso.

Un preventivo serio identifica modello e limiti dell’operatore, sistema strutturale, trattamento anticorrosione, dispositivi compresi, opere escluse e documenti consegnati. La formula “cancello completo” senza questi dati non permette un confronto tecnico.

Manutenzione e diagnosi dei difetti

La frequenza segue istruzioni, ambiente e numero di cicli. Si mantengono puliti rotaia e drenaggi, si controllano fissaggi, ruote, carrelli, rulli, cremagliera, arresti, protezioni e corrosione. Fotocellule e coste vengono provate, non soltanto pulite. Lubrificanti si applicano esclusivamente dove previsto: grasso eccessivo sulla rotaia trattiene sporco e non corregge cuscinetti usurati.

Uno scatto sempre nello stesso punto suggerisce ostacolo, cedimento della rotaia, ruota danneggiata o salto della cremagliera. Uno sforzo elevato lungo tutta la corsa orienta verso attriti, guida serrata, massa o vento. Se l’anta torna indietro vicino alla chiusura, si controllano ostacoli, costa, impostazione delle forze e arresto; non si aumenta subito la potenza.

Un’anta inclinata richiede verifica di telaio, ruote, carrelli e guida superiore. Acqua attorno a motore o binario indica invece un problema di quote e drenaggio. Rumori nuovi, giochi crescenti o protezioni mancanti richiedono lo stop e l’intervento di un tecnico, soprattutto su un cancello pesante.

Quattro casi pratici

Villetta con pavimentazione nuova

Il proprietario vorrebbe posare prima gli autobloccanti e avvitare poi la rotaia. Il progetto prevede invece una trave continua indipendente dal solo rivestimento, cavidotti e canaletta coordinati. La pavimentazione viene raccordata alle quote definitive: il binario resta rettilineo e l’acqua non si accumula sotto il motore.

Ingresso ghiaiato e passaggio di furgoni

Una rotaia a terra raccoglierebbe ghiaia e sarebbe sollecitata dai mezzi. C’è sufficiente ricovero laterale, quindi si valuta un autoportante con profilo, carrelli e fondazione dimensionati come sistema. Il costo civile è maggiore, ma il varco resta privo di guida.

Cancello pieno in zona ventosa

Il preventivo iniziale considera solo il peso. Il tecnico calcola anche la superficie esposta e verifica struttura, resistenza al vento, guide e fondazione; si riduce la percentuale piena del tamponamento e si sceglie l’automazione sul funzionamento reale. Un motore più potente, da solo, non avrebbe reso sicuro il telaio.

Vecchio cancello da automatizzare

L’anta scorre a scatti, manca un arresto robusto e fra barre e rete si creano cesoiamenti. Prima del kit si sostituiscono ruote, si ripristina la rotaia, si protegge la zona laterale e si eseguono valutazione e prove della macchina completata. L’automazione arriva per ultima.

Domande frequenti sul cancello scorrevole

Quanto spazio laterale serve?

Più della sola luce del varco: occorrono anta, sovrapposizioni, arresti e ingombro del motore. Un autoportante richiede anche la coda strutturale definita dal sistema scelto.

È meglio il binario o l’autoportante?

Il binario è semplice ed efficiente se ha un supporto stabile e pulito. L’autoportante libera il passaggio da rotaie, ma richiede più ricovero, profilo portante e una fondazione concentrata importante.

Il cancello può seguire una strada in pendenza?

Lo scorrimento deve rispettare geometria e limiti del sistema. Una pendenza longitudinale aumenta le forze e può far muovere l’anta sbloccata: non va accettata senza progetto specifico e indicazioni del fabbricante.

Quanto deve essere profonda la fondazione?

Non esiste una profondità universale. Dipende da terreno, gelo locale, tipo di cancello, geometria, vento e carichi; dimensioni e armatura sono definite dal progetto e dal sistema strutturale.

Una fotocellula basta?

Non necessariamente. Protegge solo la zona che riesce a rilevare. Valutazione dei rischi e prove possono richiedere coste, limitazione delle forze, ulteriori rilevatori, carter e distanze di sicurezza.

Si può automatizzare un cancello vecchio?

Sì, se struttura, ruote, guide, arresti e spazi risultano idonei o vengono adeguati. L’installatore deve valutare e documentare la chiusura motorizzata completa, non soltanto il motore.

Perché il cancello va a scatti?

Le cause comuni sono sporco o cedimento del binario, ruote usurate, rulli troppo stretti o cremagliera disallineata. A motore sbloccato si individua se il difetto è meccanico prima di regolare l’elettronica.

Come si apre quando manca corrente?

Con lo sblocco manuale previsto dal produttore, mantenuto accessibile e sicuro. Una batteria tampone può garantire alcune manovre, ma non sostituisce lo sblocco meccanico.

Serve un permesso per installarlo?

Dipende dall’intervento. Sostituzione equivalente, nuovo varco, pilastri, fondazioni, recinzione, accesso stradale e vincolo paesaggistico hanno regimi diversi da verificare con Comune ed eventuale ente proprietario della strada.

Quali documenti bisogna ricevere?

Vanno richiesti documenti del prodotto e della macchina completata, istruzioni, dichiarazione di conformità, valutazione e prove di sicurezza, identificazione e piano di manutenzione; per la parte elettrica anche la DiCo prevista dal DM 37/2008.

Fonti tecniche e documentazione

• UNI EN 13241:2016, caratteristiche prestazionali e di sicurezza di porte e cancelli.
• UNI EN 12604:2021, requisiti e prove degli aspetti meccanici.
• UNI EN 12453:2022, sicurezza d’uso delle chiusure motorizzate.
• UNI EN 12424:2001, resistenza al carico del vento.
• UNI/TR 11894-2:2026, processi per installazione, manutenzione e riqualificazione.
• DM 37/2008 su Normattiva, impianti per l’automazione di porte e cancelli.
• DM 2 marzo 2018, Glossario delle principali opere edilizie realizzabili in attività libera.
• Manuale di installazione Nice Robus, esempio operativo per fondazione, piastra, allineamento e cremagliera.
