La struttura che sostiene un impianto fotovoltaico è spesso la parte meno visibile del progetto, ma è quella che decide se i moduli resteranno stabili e se la copertura continuerà a funzionare come tetto. Una rotaia ben allineata non basta: bisogna capire dove finiscono il peso dei pannelli e le spinte del vento, quale elemento dell’edificio riceve i fissaggi e che cosa accade alla tenuta all’acqua nei punti di attraversamento.

La scelta cambia fra tegole, lamiera aggraffata, pannelli sandwich e tetto piano impermeabilizzato. Cambiano anche le verifiche: un sistema zavorrato evita normalmente i fori nel manto, ma aggiunge massa e dipende dall’attrito; un gancio sotto tegola può essere leggero, ma deve trasferire i carichi alla struttura e non schiacciare il laterizio. La guida accompagna proprietario e tecnico dalla ricognizione del tetto al capitolato e al controllo finale, senza sostituire il calcolo strutturale o le istruzioni del sistema scelto.

È la guida generale all’impianto; qui ci concentriamo sulla sottostruttura che lo collega all’edificio.

Che cosa comprende la struttura di supporto

La sottostruttura include profili o rotaie, supporti e staffe, ganci o morsetti per la copertura, giunti, viteria e morsetti che serrano il telaio del modulo. Su un tetto piano comprende anche basi, elementi di protezione e zavorre, se previste. Ogni componente ha una funzione nel percorso dei carichi: dal modulo ai morsetti, alle rotaie, ai punti di appoggio, alla struttura portante del tetto. La tegola o la membrana impermeabile non diventano automaticamente elementi strutturali soltanto perché il sistema vi appoggia sopra.

Conviene distinguere tre documenti: la scheda del modulo fotovoltaico con zone ammesse di serraggio e carichi meccanici; le istruzioni e il calcolo del sistema di montaggio; la verifica dell’edificio e della copertura esistente. Un software del produttore può elaborare una configurazione, ma i dati inseriti e la capacità del tetto restano responsabilità da accertare sul caso reale. Per confrontare ingombri e peso dei moduli, la guida sui pannelli fotovoltaici da 500 W aiuta a leggere le dimensioni senza confondere potenza elettrica e massa.

Advertisement - Pubblicità

Prima del preventivo: rilievo del tetto e documenti

Il sopralluogo deve identificare tipologia e stato della copertura, pendenza, geometria, orientamento, altezze, bordi, comignoli, lucernari, canali e zone in ombra. Vanno esaminati gli elementi portanti sotto il manto: travi o travetti in legno, struttura metallica, soletta, arcarecci o pannelli con specifica portata. Per i tetti esistenti sono importanti eventuali infiltrazioni, tegole fragili, membrana degradata, corrosione, fissaggi precedenti e documentazione strutturale disponibile. Un progetto di montaggio disegnato su una fotografia non può accertare tutto questo.

La copertura deve poi permettere l’accesso e la manutenzione in sicurezza. Il progettista coordina posizione dei moduli, passaggi, dispositivi anticaduta, ventilazione delle apparecchiature e vincoli impiantistici; la linea vita va valutata come sistema di protezione distinto dalla struttura fotovoltaica. Non si usano i binari dei pannelli come ancoraggio personale salvo una specifica progettazione e autorizzazione, che non può essere presunta.

Quali dati consegnare al progettista

Servono indirizzo e quota del fabbricato, disegni e stratigrafia se disponibili, fotografie anche del sottotetto, dettagli di travi e arcarecci, stato del manto, precedenti riparazioni e schede dei pannelli previsti. Il posizionamento rispetto a bordi e angoli deve essere leggibile sulla pianta: il vento non agisce allo stesso modo al centro e in prossimità dei bordi. Se manca la documentazione della struttura esistente, la prima voce dell’incarico può essere proprio il rilievo e la verifica, non la scelta del kit di ganci.

Carichi: peso, neve, vento e appoggi locali

Le Norme tecniche per le costruzioni, D.M. 17 gennaio 2018 forniscono il quadro delle azioni sulle costruzioni, fra cui vento e neve. Per un impianto sul tetto occorre considerare il peso permanente dei moduli e del sistema, la neve dove rilevante, la pressione e soprattutto il sollevamento del vento, oltre alla capacità dei collegamenti e dell’edificio esistente. L’entità delle azioni dipende da località, quota, esposizione, altezza e forma del tetto; non esiste un interasse standard dei ganci valido per ogni casa.

Un esempio utile, ma non un calcolo di sicurezza

Immaginiamo dieci moduli da 22 kg ciascuno e 30 kg fra profili e accessori: la massa aggiunta è 250 kg. Se l’area occupata in pianta fosse 20 m², la media aritmetica sarebbe 250 ÷ 20 = 12,5 kg/m². Questo numero descrive soltanto un ordine di grandezza del peso medio. Non dice quanta forza arriva a ciascun gancio, se un travetto sopporta l’estrazione delle viti, quanto pesa una zavorra eventuale o quale azione di vento e neve vada applicata. Distribuire il totale sull’intera falda per dichiarare “tetto idoneo” è un errore: serve il progetto del sistema e la verifica della struttura.

Il calcolo deve seguire i punti di trasferimento. Per le rotaie contano luci fra appoggi e sbalzi; per ganci e morsetti, resistenza del componente e del suo fissaggio; per legno o metallo, caratteristiche del supporto reale; per un tetto piano, carichi concentrati delle basi e capacità della stratigrafia. Un generatore automatico di distinta base può aiutare, ma funziona soltanto con ipotesi corrette. La checklist tecnica K2 per tegole e lamiera aggraffata chiede, fra gli altri dati, località, altitudine, vento, neve, geometria e tipo di tetto: è un buon promemoria dei dati da non omettere.

Quale fissaggio per ogni copertura

La scelta del componente segue la copertura e il substrato portante, non solo la forma apparente della superficie. I produttori distinguono ganci per tegole, morsetti per aggraffature, fissaggi per lamiera grecata, viti prigioniere per coperture ondulate e sistemi zavorrati o ancorati per tetti piani. Sono famiglie di soluzioni, non alternative intercambiabili. L’abbinamento finale va verificato con le istruzioni del produttore della copertura e del montaggio, oltre che con il calcolo delle azioni.

Copertura Soluzione frequente Controllo decisivo
Tegole o coppi su orditura Ganci sotto manto collegati a travetti o altri elementi idonei; talvolta fissaggi passanti progettati. Supporto effettivo della vite, geometria del gancio e ripristino delle tegole senza schiacciamenti.
Lamiera aggraffata Morsetti compatibili con il profilo dell’aggraffatura, spesso senza perforazione. Compatibilità con lamiera, giunto e capacità di trasferire le azioni all’orditura.
Lamiera grecata o pannello sandwich Guide o staffe progettate per il profilo; fissaggio al supporto previsto dal sistema. Spessore e prestazioni del pannello, viti, guarnizioni e divieto di presumere portante la sola lamiera sottile.
Tetto piano con membrana Sistema zavorrato, aderente o ancorato in base a struttura e manto. Portata, vento, attrito, carichi puntuali, compatibilità dei tappetini e dettagli impermeabili.

Su mobile la tabella può essere scorsa orizzontalmente. Le soluzioni indicate non sono un capitolato esecutivo: per coperture fragili, storiche o con materiali problematici servono valutazioni specifiche anche per l’accesso in sicurezza.

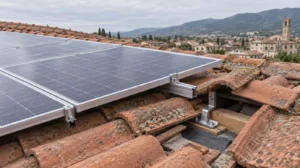

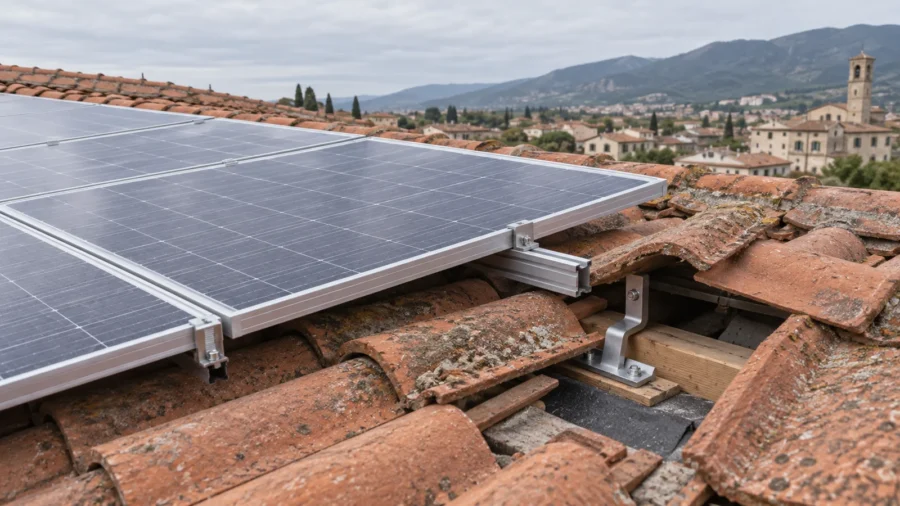

Tegole e coppi: il gancio non deve caricare il manto

Si individuano gli elementi portanti, si posiziona il gancio conforme al sistema e si riposiziona il manto in modo che sovrapposizioni e deflusso restino efficaci. Il gancio non deve semplicemente premere sulla tegola sottostante: il carico deve raggiungere il supporto progettato. Nei sistemi con coppi non sollevabili possono essere previsti fissaggi passanti dedicati, ma attraversamento e sigillatura sono dettagli di progetto. K2 descrive, per alcuni tetti con coppi dell’Europa meridionale, l’uso di viti prigioniere progettate fino al supporto: non è un invito a forare un coppo qualsiasi con una vite generica.

Lamiera aggraffata, grecata e pannelli sandwich

Sull’aggraffato il morsetto può evitare la perforazione, ma deve essere compatibile con la sagoma e con la capacità del giunto. Il produttore Schletter presenta morsetti per aggraffature senza foro; questo vantaggio è valido solo per il profilo e le azioni verificati. Sulle grecate o sui pannelli sandwich, invece, le staffe possono richiedere fissaggi passanti o specifici con guarnizioni. Va verificato se il carico è portato dalla lamiera, dal pannello completo o dagli arcarecci: chiamare tutto “tetto in lamiera” nasconde differenze decisive.

Tetto piano: zavorra non significa assenza di verifica

Un sistema senza perforazioni è spesso preferito per proteggere la membrana, ma la stabilità dipende da massa, disposizione dei pesi e attrito fra tappetini e copertura. K2 precisa che il coefficiente di attrito entra nel calcolo e va determinato o verificato sul sito; serve inoltre sufficiente capacità portante. La zavorra non può essere aggiunta “a occhio” dopo aver osservato il vento. Se si preferisce un ancoraggio, le penetrazioni richiedono dettagli impermeabili progettati e compatibili con il manto.

Il pacchetto del tetto piano comprende spesso isolamento e impermeabilizzazione sopra la struttura. Una base può non forare la membrana ma comprimere l’isolante, danneggiare il manto o ostacolare lo smaltimento dell’acqua. L’articolo sul tetto piano aiuta a distinguere i diversi strati; il produttore della sottostruttura e quello della membrana devono confermare compatibilità dei materiali di protezione e dettagli dei punti di contatto.

Compatibilità fra rotaie, morsetti e moduli fotovoltaici

La scheda di un pannello specifica punti e modi di fissaggio ammessi. La stessa cornice può avere carichi certificati differenti secondo la posizione dei morsetti, l’orientamento verticale o orizzontale e il numero delle rotaie. Un modulo lungo non può essere sostenuto dove capita perché il telaio “sembra robusto”. Il manuale LONGi, per esempio, distingue posizione dei morsetti e carichi meccanici nelle varie configurazioni: occorre consultare il manuale del modello installato, non trasferire una quota da un pannello a un altro.

Nel progetto vanno specificati numero e tipo di morsetti, loro sovrapposizione al telaio, distanza dai bordi e coppie di serraggio prescritte per i componenti effettivi. Coppie troppo basse favoriscono allentamenti; troppo alte possono deformare cornice o filetti. Anche la dilatazione dei profili lunghi richiede giunti e interruzioni secondo il sistema. Mescolare profili e accessori di produttori diversi senza una compatibilità documentata toglie il riferimento di calcolo e può compromettere la garanzia. Non basta che le scanalature “si incastrino”.

Tenuta all’acqua: il dettaglio che va disegnato prima

Gli attraversamenti sono punti delicati, ma non gli unici. Un gancio mal posato può sollevare una tegola e cambiare il percorso dell’acqua; un fissaggio su lamiera può rovinare il rivestimento o comprimere male la guarnizione; una base sul piano può impedire il drenaggio o creare abrasioni della membrana. Per ogni punto va definito come l’acqua scorre dopo l’intervento, anche sotto pioggia battente e neve in fusione.

Su falda inclinata

Controllare continuità delle sovrapposizioni, assenza di laterizi fessurati, distanza del gancio dal bordo della tegola e adeguata altezza del profilo. Se è necessario fresare o sostituire una tegola, seguire la soluzione approvata per quel sistema e quel manto; non usare silicone generico come unico rimedio a una geometria sbagliata. I fissaggi passanti devono avere guarnizioni e dettagli coerenti con pendenza, manto e supporto, senza affidare la sicurezza della struttura a una sigillatura superficiale.

Su piano impermeabilizzato

Il sistema deve conservare pendenze, scarichi e accessibilità alle zone di manutenzione. Tappetini e appoggi vanno scelti per non danneggiare il manto e per distribuire i carichi come richiesto dalla stratigrafia; la compatibilità chimica con PVC, TPO, EPDM o bitume non si presume. K2 descrive per le coperture a membrana soluzioni con elementi di protezione e, per casi specifici, ancoraggi dedicati. Un’impresa che fora la guaina deve consegnare un dettaglio ripristinato e verificabile, non una promessa generica di “impermeabilizzazione”.

Advertisement - Pubblicità

Montaggio e collaudo: che cosa controllare in cantiere

Prima di salire in copertura servono progetto o elaborato di montaggio, individuazione dei supporti, componenti conformi alla distinta, piano per il lavoro in quota e meteo idoneo. In posa, la squadra verifica posizione e quantità degli appoggi, tipo e lunghezza dei fissaggi, profondità nel substrato, allineamento, coppie di serraggio, giunti di dilatazione e integrità del manto. Una sostituzione “equivalente” improvvisata di ganci o viti va sottoposta a chi ha dimensionato il sistema.

Il controllo finale dovrebbe conservare foto dei punti che saranno coperti dai pannelli, identificazione dei componenti, elaborato as built, istruzioni del sistema, eventuali rapporti di serraggio, dettaglio di tenuta e indicazioni per manutenzione. L’ispezione dopo un evento meteo eccezionale è più facile se questi documenti esistono. Per edifici soggetti ad attività di prevenzione incendi, il posizionamento e le distanze devono essere coordinati con il progetto pertinente: il tema è trattato nella guida sul fotovoltaico e prevenzione incendi.

Errori frequenti e segnali da non ignorare

  • Gancio avvitato nel listello sbagliato: si vede una struttura apparentemente rigida, ma manca la capacità di ancoraggio prevista. Verificare il supporto prima del fissaggio.
  • Tegola che tocca il gancio: può rompersi sotto neve o movimento. Correggere geometria e dettaglio del manto secondo il sistema.
  • Zavorra definita a occhio: ignora vento, attrito e portata locale. Chiedere il calcolo e la disposizione progettata.
  • Foro sigillato solo in superficie: l’acqua può infilarsi sotto il manto. Serve il dettaglio coerente con la stratigrafia.
  • Morsetto fuori zona del pannello: la cornice può lavorare in modo non previsto. Confrontare layout e manuale del modello.
  • Rotaie continue senza giunti: la dilatazione termica può stressare collegamenti. Rispettare limiti del produttore.
  • Assenza di accesso alla copertura: pulizia di scarichi e ispezione futura diventano rischiose o impossibili.

Rumori nuovi con il vento, moduli non allineati, morsetti allentati, tegole incrinate, macchie d’acqua nel sottotetto o membrane abrase richiedono un controllo qualificato. Non entrare sul tetto per stringere una vite senza una procedura sicura e senza identificare il componente e la causa del movimento.

Come leggere un preventivo per la sottostruttura

Un’offerta utile non dice soltanto “kit fotovoltaico per tetto”. Dovrebbe identificare tipo di manto e supporto, modello e quantità di ganci o staffe, profili, morsetti e viti, disposizione delle file, trattamento delle penetrazioni, eventuali basi e zavorre, opere per accesso e sicurezza, documenti di calcolo e controlli finali. La differenza di costo può dipendere più dal tetto che dai metri di rotaia: sostituire coppi danneggiati, raggiungere un travetto, ripristinare una membrana o rinforzare una zona aggiunge lavori reali.

Chiedere separatamente fornitura componenti, progettazione e verifica strutturale, opere sulla copertura, posa, ponteggi o dispositivi di accesso, prove o ispezioni e manutenzione. Un prezzo basso perché esclude la verifica del supporto o la tenuta all’acqua non è comparabile con un’offerta completa. Per i titoli amministrativi dell’impianto si veda la guida su fotovoltaico in edilizia libera, PAS e autorizzazioni: l’eventuale semplificazione edilizia non annulla gli obblighi di sicurezza e di idoneità del tetto.

Hai bisogno di un'impresa edile?

Descrivi il lavoro da realizzare: ti aiutiamo a inoltrare la richiesta a imprese edili pertinenti.

Domande frequenti sulle strutture per fotovoltaico

Posso fissare i binari direttamente alle tegole?

Il manto non va considerato portante per definizione. Un sistema su tegole normalmente trasferisce le azioni agli elementi strutturali mediante ganci o fissaggi dedicati; il dettaglio dipende dal tetto reale e dal sistema scelto.

Quanto pesa la struttura di supporto per metro quadrato?

Non c’è un valore valido per tutti i tetti. Peso di moduli, profili e soprattutto eventuali zavorre cambia con modello, configurazione e vento. La media su m² può descrivere un ordine di grandezza, ma non sostituisce il controllo dei carichi sui singoli appoggi.

Un impianto zavorrato non fora mai il tetto?

Un sistema progettato senza penetrazioni può evitare i fori nella membrana, ma richiede verifica di portata, attrito, vento, protezione del manto e distribuzione dei pesi. Non ogni copertura piana è idonea alla zavorra.

Ogni lamiera aggraffata accetta lo stesso morsetto?

No. Profilo, spessore, materiale e capacità dell’aggraffatura vanno verificati con il morsetto e con la struttura sotto la lamiera. Un morsetto privo di perforazione non è automaticamente compatibile.

La potenza in watt del pannello determina i fissaggi?

No. Per la sottostruttura contano geometria, massa, zone ammesse di serraggio, capacità meccanica del modulo e azioni locali di vento e neve. Due pannelli da 500 W possono richiedere soluzioni diverse.

Serve verificare la struttura di un tetto già esistente?

Sì, l’idoneità dell’edificio e dei collegamenti va valutata sul caso concreto, specialmente se mancano disegni, vi sono degrado o zavorre. Il calcolo del produttore del kit non prova da solo che la copertura esistente sia capace.

Come si evita un’infiltrazione nei punti di fissaggio?

Il dettaglio deve rispettare pendenza, sovrapposizioni, manto, guarnizioni e istruzioni del sistema. Per attraversamenti e membrane servono soluzioni progettate e controllabili; un velo di silicone non compensa un fissaggio o un deflusso errato.

Posso mescolare profili e ganci di marche diverse?

Solo se la compatibilità strutturale e di montaggio è documentata e prevista nel progetto. Un incastro meccanico apparente non dimostra resistenza, coppie di serraggio o validità delle istruzioni.

Che cosa deve rimanere al proprietario dopo la posa?

Layout e documentazione finale, schede dei componenti e dei moduli, calcoli e verifiche pertinenti, foto dei fissaggi nascosti, dettagli di impermeabilizzazione e istruzioni di ispezione e manutenzione.

La decisione corretta

Per scegliere la sottostruttura, procedere nell’ordine: conoscere il tetto, quantificare le azioni, progettare il percorso dei carichi, scegliere il fissaggio compatibile e disegnare la tenuta all’acqua. Solo a quel punto il preventivo di profili e morsetti è confrontabile. Il successo non si misura alla sola accensione dei pannelli, ma anche dalla stabilità, dalla copertura asciutta e dalla possibilità di ispezionare l’impianto negli anni.
