Pannelli fotovoltaici da 500 W: misure, resa, correnti e compatibilità

Un pannello fotovoltaico da 500 W non è semplicemente una versione più potente di un modulo tradizionale. La sigla indica la potenza di picco misurata in condizioni standard, ma non definisce dimensioni, peso, tensione, corrente, tecnologia delle celle o compatibilità con l’inverter. Due moduli entrambi da 500 Wp possono quindi occupare superfici diverse e richiedere stringhe progettate in modo differente.

Per scegliere correttamente servono la scheda tecnica del codice esatto, lo spazio realmente disponibile, i limiti elettrici di ogni MPPT, il comportamento alle temperature estreme e le istruzioni di montaggio. Questa guida spiega come leggere quei dati, calcolare numero e ingombro dei pannelli, stimare la resa e capire quando un modulo ad alta corrente può essere installato, affiancato o usato per sostituire un pannello esistente.

Che cosa significa davvero 500 W

I 500 watt indicati sul modulo sono watt di picco, abbreviati Wp. Descrivono la potenza massima misurata dal costruttore alle condizioni STC: irraggiamento di 1.000 W/m², temperatura della cella di 25 °C e spettro solare convenzionale AM 1,5. Sono condizioni di confronto ripetibili, non la promessa che il pannello eroghi 500 W in ogni ora di sole.

Potenza, energia e tempo non sono la stessa cosa

La potenza istantanea si misura in watt o kilowatt; l’energia prodotta nel tempo in wattora o kilowattora. Un modulo da 500 Wp contribuisce per 0,5 kWp alla potenza nominale dell’impianto. Dieci moduli formano quindi un generatore da 5 kWp, ma non producono automaticamente 5 kWh ogni ora: temperatura, radiazione, orientamento, ombre e perdite cambiano continuamente il risultato.

Tolleranza positiva e valore di targa

La scheda può dichiarare una tolleranza, per esempio da 0 a +3%. Significa che il campione conforme non deve essere sotto la potenza nominale oltre i criteri dichiarati e può risultare leggermente superiore; non autorizza a dimensionare inverter e protezioni assumendo sempre il massimo bonus. Per i calcoli elettrici si utilizzano i valori di targa e i coefficienti prescritti dal progettista e dai manuali.

STC e condizioni operative

Le tabelle NOCT o NMOT rappresentano una condizione più vicina al funzionamento all’aperto, ma rimangono prove convenzionali. In un esempio attuale, lo stesso modulo dichiarato 500 W alle STC fornisce 381 W alla condizione NOCT indicata dal produttore. Il confronto è utile per capire perché la potenza reale sia spesso inferiore alla targa, non per prevedere da solo la produzione annuale.

Misure: non esiste un formato unico da 500 W

La potenza nasce dal prodotto tra superficie attiva, irraggiamento ed efficienza. Con celle più efficienti si possono ottenere 500 W in un pannello relativamente compatto; con generazioni precedenti serviva una superficie maggiore. Anche numero e formato delle celle, cornice, vetro singolo o doppio e soluzione monofacciale o bifacciale modificano ingombro e massa.

Un esempio compatto di nuova generazione

Il LONGi LR7-54HVH-500M dichiara 1.800 × 1.134 × 30 mm, 21,6 kg e rendimento del 24,5%. L’area geometrica è circa 2,04 m² e la densità di potenza circa 245 W/m². Sono valori del codice citato, non misure da applicare a ogni pannello da 500 W.

Moduli da oltre due metri

Altre famiglie da 500 W, soprattutto nate per grandi impianti, possono superare 2,1 m di lunghezza e avvicinarsi a 1,1–1,3 m di larghezza. Un pannello più grande non è necessariamente meno valido, ma può adattarsi peggio a falde spezzate, abbaini e fasce di bordo. Aumentano inoltre leva durante il sollevamento, esposizione al vento e difficoltà di movimentazione.

Orientamento verticale o orizzontale

Il modulo può essere disposto portrait o landscape solo se struttura e manuale ammettono punti di serraggio e carichi della configurazione scelta. Ruotarlo non cambia i watt, ma cambia disposizione dei binari, lunghezza dei cavi, drenaggio, ombreggiamento delle celle e quantità di pannelli collocabili. Il disegno esecutivo deve riportare le misure reali, non rettangoli standard.

Su schermi piccoli la tabella può essere scorsa orizzontalmente.

L’esempio numerico è tratto dalla scheda LONGi LR7-54HVH-500M consultata per questa guida. Prima dell’ordine va verificata la revisione del documento relativo al lotto proposto.

Quanti pannelli da 500 W servono

Il primo calcolo è semplice: si divide la potenza desiderata per 0,5 kWp e si arrotonda a un numero intero compatibile con stringhe e spazi. Un impianto da 3 kWp richiede sei moduli; 4,5 kWp ne richiedono nove; 6 kWp ne richiedono dodici. La potenza finale può differire dall’obiettivo perché non si può installare una frazione di pannello.

Potenza nominale e potenza dell’inverter

La somma dei Wp non deve per forza coincidere con la potenza AC dell’inverter. Un rapporto DC/AC superiore a uno può essere previsto dal progetto per utilizzare meglio l’elettronica nelle ore meno favorevoli, accettando eventuale clipping nei picchi. Il rapporto ammesso dipende però dal modello, dal clima e dai limiti di tensione, corrente e potenza: non basta la sola percentuale.

Esempio di conteggio

Per un obiettivo di 5 kWp, dieci pannelli da 500 W danno esattamente 5 kWp. Con il formato dell’esempio occupano 20,4 m² di sola superficie geometrica. Il tetto necessario è maggiore perché occorrono distanze tra moduli, morsetti, fasce tecniche, passaggi, margini, ostacoli e rispetto delle indicazioni antincendio e strutturali applicabili.

Quando meno pannelli sono un vantaggio

Ridurre il numero di moduli può significare meno morsetti e collegamenti, ma non sempre meno lavoro o meno area. Un elemento grande è più difficile da portare in quota e può lasciare sfridi inutilizzabili vicino a camini e finestre. Il confronto corretto si fa su un layout quotato completo, non contando soltanto i pezzi.

Quanta energia produce un pannello da 500 W

La resa annuale dipende innanzitutto dalla località e dal piano dei moduli. Una stima trasparente usa la relazione energia annua = potenza installata × producibilità specifica. Se per un sito la simulazione restituisce 1.250 kWh/kWp all’anno, un singolo modulo da 0,5 kWp contribuirebbe idealmente per circa 625 kWh/anno, nel campo e con le perdite considerate dalla simulazione.

Usare PVGIS con i dati del sito

PVGIS del Joint Research Centre consente di inserire coordinate, tecnologia, potenza, perdite, inclinazione e azimut, considerando anche l’orizzonte calcolato. Restituisce produzione mensile e annuale, irraggiamento, variabilità e perdite stimate. È più corretto di un unico valore nazionale, perché Torino, Roma e Palermo non hanno lo stesso profilo solare.

Orientamento, inclinazione e ombre

Un orientamento non perfettamente a sud non rende inutile l’impianto: può distribuire la produzione in orari più coerenti con i consumi. Le ombre, però, vanno simulate sul percorso annuale del sole. Un camino che intercetta una piccola porzione del pannello può influire su celle, diodi di bypass e intera stringa in modo non proporzionale all’area visibile.

Temperatura e ventilazione posteriore

Le celle calde perdono potenza e tensione. Un coefficiente Pmax di −0,260%/°C indica la variazione relativa rispetto alla temperatura di riferimento, nel campo di validità dichiarato. Se la cella sale di 35 °C rispetto ai 25 °C delle STC, la variazione teorica è circa −9,1%; il calcolo è indicativo, perché contemporaneamente cambiano irraggiamento e condizioni elettriche.

Voc, Isc, Vmp e Imp: i quattro valori decisivi

La potenza nominale da sola non descrive il comportamento elettrico. Sulla scheda compaiono tensione a circuito aperto Voc, corrente di cortocircuito Isc, tensione al punto di massima potenza Vmp e corrente al punto di massima potenza Imp. Ognuno va confrontato con un limite diverso del sistema.

Voc: tensione senza carico

Voc è la tensione del modulo a circuito aperto. In una stringa in serie le Voc si sommano. Poiché la tensione aumenta quando le celle si raffreddano, la Voc della stringa va corretta per la temperatura minima di progetto e deve rimanere sotto la tensione DC massima assoluta dell’inverter e degli altri componenti.

Isc: corrente di cortocircuito

Isc è la corrente misurata con i terminali in cortocircuito nelle condizioni definite. Serve per dimensionare conduttori, protezioni e limiti di corrente di cortocircuito degli ingressi. In serie la corrente non si somma; mettendo stringhe in parallelo, invece, le correnti convergono sull’MPPT e devono essere sommate con i margini richiesti.

Vmp e finestra MPPT

Vmp è la tensione alla quale il modulo fornisce la massima potenza nella condizione di prova. Le Vmp dei moduli in serie si sommano e devono mantenere la stringa nella finestra MPPT dell’inverter nelle condizioni operative previste. Una stringa troppo corta può non raggiungere la tensione di avvio o uscire dalla finestra quando è molto calda.

Imp e corrente utilizzabile dall’ingresso

Imp è la corrente al punto di massima potenza. I moduli moderni compatti possono avvicinarsi o superare 14–15 A. Un vecchio inverter progettato per stringhe da circa 9–11 A potrebbe limitare la corrente o non accettare il modulo, anche se tensione e potenza totale sembrano corrette. Va letto il limite per ogni MPPT, non soltanto quello complessivo dell’apparecchio.

Su schermi piccoli la tabella può essere scorsa orizzontalmente.

Esempio di stringa con un modulo da 500 W

Usando solo come esempio il LONGi citato, i dati STC sono Voc 40,75 V, Isc 15,53 A, Vmp 33,73 V e Imp 14,83 A. Dieci moduli identici in serie hanno quindi, prima delle correzioni termiche, Voc pari a 407,5 V e Vmp pari a 337,3 V, mentre la corrente resta 15,53 A Isc e 14,83 A Imp.

Controllo della tensione a freddo

Con coefficiente Voc di −0,200%/°C, una cella a −10 °C si trova 35 °C sotto le STC. La Voc teorica cresce di circa il 7%, portando il singolo modulo a circa 43,60 V e la stringa di dieci a circa 436 V. La temperatura di calcolo, la formula e i margini devono seguire norme e istruzioni applicabili: questo esempio serve soltanto a mostrare perché il dato STC non basta.

Controllo della tensione a caldo

Quando la cella si scalda, Vmp diminuisce. Il progettista verifica che, anche nelle condizioni calde realistiche, la somma rimanga dentro il campo MPPT e sopra l’eventuale soglia di avvio. Usare la sola temperatura dell’aria sottostima il fenomeno, perché al sole la cella può essere molto più calda dell’ambiente.

Controllo delle correnti

Con una sola stringa l’ingresso deve accettare almeno la corrente operativa prevista e la Isc di progetto. Con due stringhe uguali in parallelo sul medesimo MPPT, le correnti raddoppiano: nell’esempio 29,66 A di Imp e 31,06 A di Isc prima dei coefficienti richiesti. La presenza fisica di due connettori sull’inverter non prova che quella corrente sia ammessa.

Per approfondire la distinzione fra finestre di lavoro, numero di inseguitori e sovradimensionamento è utile la guida all’inverter fotovoltaico, MPPT e dimensionamento.

Compatibilità con inverter e microinverter

Limite di potenza non sufficiente

La dicitura “ingresso fino a 500 W” di un microinverter non garantisce la compatibilità con ogni pannello da 500 W. Occorre verificare Voc alla minima temperatura, Vmp nella finestra MPPT, Isc massima, corrente operativa, connettori e potenza DC raccomandata. Analogamente, un inverter di stringa da 5 kW non accetta automaticamente dieci pannelli qualsiasi da 500 W.

MPPT separati per falde diverse

Moduli con orientamento o ombreggiamento differenti dovrebbero essere organizzati sugli inseguitori secondo il progetto. Collegare sullo stesso MPPT stringhe con curve elettriche o numero di moduli diversi può impedire il funzionamento al punto ottimale. Gli ingressi dichiarati indipendenti vanno interpretati dal diagramma del costruttore, perché alcuni connettori condividono lo stesso inseguitore.

Ottimizzatori e compatibilità di modello

Un ottimizzatore ha limiti propri di potenza, tensione e corrente, oltre a regole sul numero minimo e massimo di dispositivi per stringa. La sua presenza non elimina i controlli dell’inverter e non rende intercambiabili moduli diversi. La guida sugli ottimizzatori fotovoltaici e la loro compatibilità illustra i vincoli da verificare come sistema.

Connettori, cavi e scatola di giunzione

Il pannello può arrivare con cavi da 4 o 6 mm², lunghezze differenti e uno specifico modello di connettore. “Tipo MC4” o “compatibile MC4” non è una verifica sufficiente. Aspetto simile non garantisce identità di contatto, materiali, tenuta, resistenza elettrica e certificazione dell’accoppiamento.

Non incrociare marche diverse

Stäubli richiama l’uso di connettori maschio e femmina dello stesso tipo e dello stesso fabbricante, in coerenza con istruzioni e norme citate dal produttore. Se il nuovo modulo ha un connettore diverso da quello del cablaggio esistente, la soluzione viene progettata con componenti e crimpature autorizzati: non si forza l’innesto e non si presume la compatibilità dal “clic”.

Lunghezza dei cavi e posa senza trazione

I cavi devono raggiungere il collegamento senza stare in trazione, toccare tegole, pendere in acqua o formare anelli esposti. Si fissano con elementi resistenti ai raggi UV e compatibili con il telaio, rispettando raggio di curvatura e distanza dai bordi. Prolunghe inutili aumentano connessioni e punti potenziali di guasto.

Scatola, diodi e grado di protezione

La scheda riporta normalmente scatola di giunzione, grado IP e numero di diodi di bypass. Questi componenti gestiscono gruppi di celle e limitano gli effetti di certe ombre, ma non trasformano il modulo in un oggetto immune all’ombreggiamento o ai punti caldi. Scatole gonfie, cavi lesionati o connettori scuriti richiedono messa in sicurezza e diagnosi.

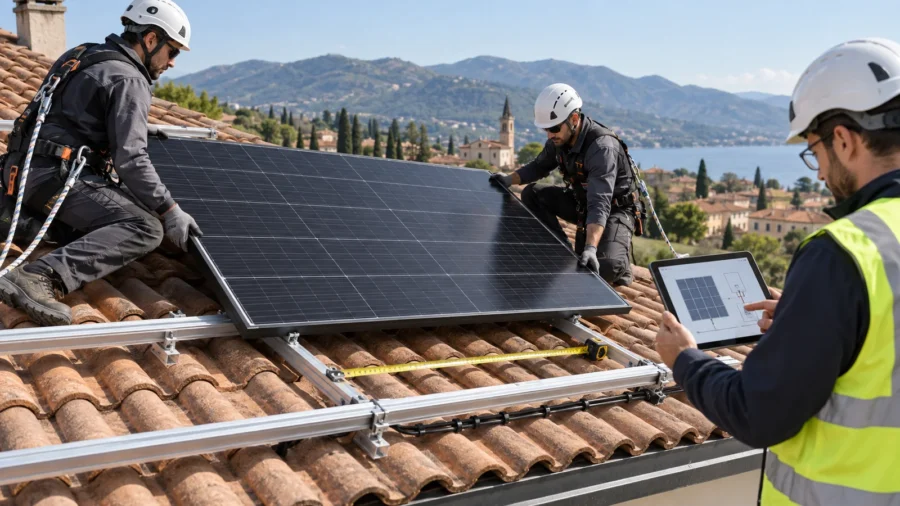

Compatibilità meccanica con tetto e struttura

Zone di serraggio

Il manuale del modulo indica le fasce della cornice nelle quali collocare i morsetti e può distinguere carichi ammissibili per diverse configurazioni. Stringere fuori zona, sul lato sbagliato o con appoggio insufficiente modifica la distribuzione delle sollecitazioni. Coppia, lunghezza e geometria del morsetto devono essere quelle richieste dal sistema.

Carichi di vento e neve

Un valore di prova come 5.400 Pa sul fronte non è il carico universale utilizzabile su ogni tetto. Occorre distinguere carico di prova e di progetto, verso dell’azione, fattori di sicurezza e configurazione di montaggio. Il tecnico calcola vento e neve del sito, zone di bordo, altezza e geometria dell’edificio, poi verifica modulo, binari, ganci e supporto.

Peso distribuito e azioni puntuali

Dieci pannelli da 21,6 kg pesano 216 kg prima di binari, ganci e cablaggi. Dividere questo valore per la superficie dà solo una pressione media: i carichi entrano nel tetto in corrispondenza dei fissaggi. Stato di tegole, listelli, travi e impermeabilizzazione va verificato, soprattutto su coperture esistenti o deformate.

Trasporto e sollevamento

Un grande modulo si maneggia almeno secondo le indicazioni del fabbricante, evitando di afferrarlo dai cavi o appoggiarlo sugli spigoli. Il vento può trasformarlo in una vela. Percorso di accesso, apparecchi di sollevamento, deposito temporaneo e protezioni anticaduta devono essere pianificati; per il lavoro in copertura si considera anche la corretta linea vita e la disciplina regionale applicabile.

Modulo monofacciale o bifacciale

Un pannello bifacciale può generare energia anche dal retro, ma il guadagno dipende da albedo, altezza, ombre della struttura, distanza tra file e ventilazione. La potenza frontale di targa e le tabelle con guadagno posteriore devono essere lette separatamente. Su un tetto aderente e scuro il contributo del retro può essere molto limitato.

Vetro-vetro e peso

Molti bifacciali usano una costruzione vetro-vetro, ma esistono configurazioni diverse. Massa, spessore, classe di sicurezza e requisiti di serraggio cambiano con il codice. Il vantaggio energetico atteso va confrontato con peso, costo, layout e capacità di illuminare realmente la faccia posteriore.

La potenza aggiuntiva influenza le correnti

Le schede bifacciali possono mostrare parametri elettrici a diversi guadagni posteriori. L’aumento non interessa soltanto i watt: cresce soprattutto la corrente. Inverter, ottimizzatore, cavi e protezioni devono quindi essere verificati nello scenario di guadagno previsto, non usando solo la tabella frontale.

Sostituire un pannello esistente con uno da 500 W

Sostituire un modulo guasto non significa cercarne uno con watt simili. In una stringa la corrente comune tende a essere condizionata dai moduli e dalle condizioni meno favorevoli, mentre tensioni e curve devono restare coerenti con l’MPPT. Differenze di tecnologia, corrente, tensione, connettori o risposta termica possono creare mismatch e invalidare istruzioni o garanzie.

Confrontare il codice completo

La soluzione preferibile è il ricambio identico o espressamente approvato. Se non è disponibile, un tecnico confronta Voc, Isc, Vmp, Imp, coefficienti termici, dimensioni, spessore cornice, punti di serraggio, carichi, cavi e connettori. Anche un modulo fisicamente inseribile può essere elettricamente inadatto.

Non mescolare moduli a caso nella stessa stringa

Aggiungere un pannello da 500 W a una stringa di moduli più piccoli può superare la tensione massima a freddo o lasciare corrente inutilizzata. Creare una stringa separata su un MPPT libero può essere possibile, ma solo se si rispettano numero minimo di moduli, finestra di tensione e tutti i limiti dell’inverter.

Diagnosi prima della sostituzione

Una produzione bassa non dimostra che il pannello sia guasto. Si controllano dati del monitoraggio, isolamento, connettori, stringhe, ombre, sporco, diodi e inverter con procedure sicure. L’approfondimento sull’inverter fotovoltaico guasto aiuta a distinguere i sintomi lato elettronica da quelli del campo.

Certificazioni e documenti

La serie IEC 61215 riguarda qualificazione del progetto e prove di tipo dei moduli terrestri; la serie IEC 61730 affronta requisiti di costruzione e prove per la sicurezza. La conformità a queste famiglie è importante, ma non equivale a una previsione quantitativa della vita utile e non sostituisce progetto, norme di impianto, requisiti nazionali o condizioni ambientali specifiche.

Scheda tecnica e manuale di installazione

La scheda sintetizza prestazioni e limiti; il manuale spiega movimentazione, montaggio, messa a terra, cablaggio, serraggi e configurazioni. Entrambi devono corrispondere al codice e alla revisione acquistati. Un preventivo che riporta soltanto “pannelli 500 W” non consente una verifica tecnica completa.

Etichetta, numero di serie e tracciabilità

Etichetta e seriale identificano il modulo e permettono di collegarlo a documenti, garanzia e lotto. Vanno registrati nel fascicolo dell’impianto insieme a layout delle stringhe, schemi, misure di collaudo e dichiarazioni. Fotografare le etichette prima della posa evita di dover sollevare i pannelli in seguito.

Ambienti speciali

Vicino al mare, in aree agricole, industriali o con temperature elevate possono servire prove e materiali specifici per nebbia salina, ammoniaca o condizioni termiche severe. La parola “resistente” in una brochure non basta: si controllano livello di prova, campo d’impiego, ferramenta, connettori e condizioni di garanzia.

Come confrontare due pannelli da 500 W

Il confronto parte dal progetto e non dalla potenza più alta. Su una falda piccola può prevalere la densità di potenza; su un tetto complesso contano formato e flessibilità del layout; su un inverter esistente è spesso decisiva la corrente. Garanzie e degrado hanno senso soltanto insieme a solidità del produttore, condizioni applicabili e qualità di installazione.

Su schermi piccoli la tabella può essere scorsa orizzontalmente.

Checklist prima dell’acquisto

1. annotare marca, famiglia e codice completo del modulo proposto;
2. scaricare scheda tecnica e manuale nella revisione corretta;
3. verificare dimensioni, peso, spessore cornice e tolleranze;
4. preparare un layout quotato con ostacoli, bordi e passaggi;
5. calcolare numero dei pannelli e potenza DC totale;
6. correggere Voc alla temperatura minima di progetto;
7. verificare Vmp nelle condizioni calde e fredde sulla finestra MPPT;
8. confrontare Imp e Isc con ogni ingresso, comprese le stringhe parallele;
9. controllare connettori, cavi, ottimizzatori e protezioni;
10. verificare zone di serraggio, binari, fissaggi, vento e neve;
11. simulare la produzione con località, inclinazione, azimut e ombre;
12. registrare seriali, schema stringhe, collaudi e documenti finali.

Segnali di un preventivo incompleto

Descrizioni generiche, assenza del codice, inverter indicato solo per kW, nessun layout e resa espressa come valore garantito senza ipotesi sono campanelli d’allarme. Devono essere chiari anche struttura, protezioni, monitoraggio, pratiche, garanzie e responsabilità per la verifica del tetto.

Il prezzo per watt non decide tutto

Il costo €/Wp facilita un primo confronto, ma ignora adattamento al tetto, componenti di posa, ore di lavoro, affidabilità e produzione effettivamente utilizzabile. Un modulo leggermente più caro può ridurre sfridi o evitare un rifacimento del layout; uno economico ma incompatibile con l’inverter genera costi ben maggiori.

Errori da evitare

Confondere 500 W con 500 kWh

I watt descrivono una potenza istantanea di targa; i kilowattora misurano l’energia. La produzione si stima sul sito e si misura nel tempo. Presentare “500 W al giorno” o “500 kWh fissi all’anno” senza condizioni è tecnicamente scorretto.

Scegliere in base alla sola efficienza

L’efficienza è importante quando la superficie è limitata, ma non risolve ombre, layout, qualità della posa e compatibilità elettrica. Due pannelli con efficienza vicina possono avere correnti e formati molto diversi. Si confronta l’intero sistema e la produzione attesa, non un’unica percentuale.

Contare soltanto la potenza totale

Una stringa può rispettare i kWp consigliati e superare comunque corrente o tensione dell’ingresso. Al contrario, un certo sovradimensionamento DC può essere ammesso dal fabbricante se tutti gli altri limiti sono rispettati. Ogni valore va associato al parametro corretto.

Ignorare accessibilità e manutenzione

Riempire ogni centimetro può impedire ispezioni, sostituzioni e accesso sicuro ai componenti. Il layout deve consentire gli interventi previsti senza camminare sui pannelli. A fine vita, i moduli seguono inoltre la filiera dedicata illustrata nella guida allo smaltimento e riciclo dei pannelli fotovoltaici.

Domande frequenti sui pannelli fotovoltaici da 500 W

Fonti tecniche

• LONGi, scheda tecnica PDF LR7-54HVH 480–500M
• Commissione europea – JRC, PVGIS
• IEC 61215-1:2021, qualificazione del progetto dei moduli fotovoltaici terrestri
• IEC 61730-1:2023, requisiti di costruzione per la sicurezza dei moduli FV
• IEC 61730-2:2023, requisiti di prova per la sicurezza dei moduli FV
• Fronius, limiti di configurazione e sovradimensionamento dei generatori FV
• Stäubli, rischi dell’accoppiamento fra connettori fotovoltaici di produttori diversi

Le grandezze elettriche riportate sono esempi di lettura e non sostituiscono progetto, calcolo della stringa, manuali dei componenti, verifica strutturale e installazione da parte di operatori qualificati. Schede e norme possono essere aggiornate: va sempre controllata la revisione applicabile al prodotto e all’impianto.
