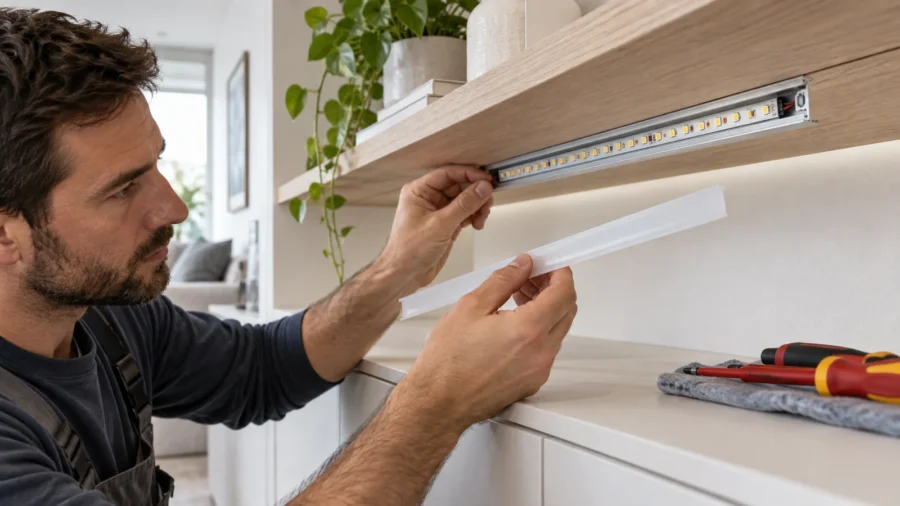

Una striscia LED incollata direttamente sotto un pensile può funzionare nei primi giorni e poi perdere adesione, cambiare tonalità o mostrare punti luminosi fastidiosi. Il profilo per strisce LED non è quindi soltanto una cornice estetica: costituisce il supporto meccanico, crea un percorso per il calore e ospita il diffusore che modifica la distribuzione della luce. Per ottenere una linea uniforme, però, profilo, strip, alimentatore e posa devono essere scelti come un unico sistema.

La larghezza interna deve accogliere la scheda flessibile senza schiacciarla; la massa e la superficie dell’alluminio devono essere compatibili con la potenza per metro; profondità e diffusore devono attenuare la visibilità dei singoli LED. Contano inoltre tensione, lunghezza della tratta, caduta sui conduttori, accessibilità del driver, condizioni ambientali e possibilità di sostituire strip o schermo senza demolire la finitura.

Questa guida spiega come leggere misure e dati tecnici, dimensionare l’alimentazione, progettare un incasso e diagnosticare i difetti più comuni. Le indicazioni generali non sostituiscono la scheda del produttore: la potenza dissipabile non si deduce dal solo aspetto del profilo e i limiti di lunghezza cambiano con strip, tensione, temperatura e modo di alimentazione.

A cosa serve davvero un profilo per strisce LED

Il corpo è normalmente un estruso di alluminio anodizzato. La strip aderisce al fondo interno e trasferisce calore attraverso adesivo e circuito flessibile; il metallo lo distribuisce su una superficie più ampia e lo cede all’ambiente. Il coperchio, spesso in policarbonato, protegge da contatti e polvere ordinaria e modifica la luce. Tappi, clip, staffe, molle e giunti completano il sistema, ma non hanno tutti la stessa funzione.

Profilo e dissipatore non sono sinonimi assoluti. Un piccolo canale decorativo può essere adatto a una strip poco potente, ma insufficiente per una sorgente ad alto flusso o installata in una nicchia chiusa. Occorre cercare nella documentazione la potenza lineare ammessa, le condizioni di prova o almeno le combinazioni di strip approvate. Se il dato manca, non è prudente attribuire al profilo una capacità termica universale.

I componenti da coordinare

  • strip LED: larghezza, tensione, watt per metro, passo dei LED, temperatura di colore, resa cromatica e grado di protezione;
  • profilo: sezione interna, massa, superficie esposta, forma, finitura e sistema di fissaggio;
  • diffusore: materiale, trasmittanza, forma e modalità di aggancio;
  • alimentatore o driver: tipo di uscita, potenza continua, campo di carico, protezioni e condizioni di raffreddamento;
  • controllo: interruttore, dimmer, sensore o sistema domotico compatibile;
  • cablaggio: sezione, lunghezza, polarità, connessioni e punti di alimentazione;
  • contesto: mobile, parete, controsoffitto, pavimento o esterno, con relative temperature, umidità e accessibilità.

Profili da superficie, incasso, angolari e trimless

La forma va scelta partendo dall’effetto luminoso e dal supporto, non dal solo ingombro. Un profilo da superficie si avvita o si aggancia con clip ed è facilmente ispezionabile. Quello da incasso entra in una fresata o in una sede predisposta e può avere alette che coprono il bordo del taglio. Un angolare orienta la luce a 30° o 45°, utile sotto pensili e mensole; un profilo trimless viene integrato nella rasatura e richiede una posa coordinata con la finitura.

Tipo Effetto e impiego Vantaggio Criticità da verificare
Da superficie Sottopensile, mensola, parete o arredo Posa e manutenzione semplici Clip visibili, sporgenza, continuità del fissaggio
Da incasso con bordo Fresata nel legno o sede in pannello Il labbro maschera piccole tolleranze Profondità utile e spessore residuo del supporto
Angolare Luce inclinata da spigoli e sottopensili Riduce abbagliamento diretto se orientato bene Cono luminoso, ombre e accesso ai fissaggi
Trimless da rasare Gole continue in cartongesso o intonaco Linea integrata senza cornice apparente Sequenza di posa, crepe, dilatazioni e sostituibilità
Profondo o sospeso Linea luminosa principale o decorativa Maggiore distanza dal diffusore e sezione termica Peso, sospensioni, giunti e alimentazione
Calpestabile Pavimento, gradino o percorso Integrazione a filo Solo sistemi certificati per carico, tenuta e ambiente; un comune profilo non basta

Per un mobile su misura si controllano larghezza totale, larghezza interna, profondità della gola e posizione delle clip. Nel cartongesso si definiscono il profilo e i suoi supporti prima di chiudere e rasare. La guida sul controsoffitto in cartongesso aiuta a coordinare struttura, vani tecnici e botole: il driver non dovrebbe diventare irraggiungibile dietro una lastra finita.

Misure che evitano incompatibilità

La larghezza nominale della strip non comprende necessariamente saldature, connettori rapidi o guaina impermeabile. Una strip da 10 mm può richiedere più spazio in corrispondenza del connettore; una RGBW ha più piste e terminali. Oltre alla luce netta interna si misurano altezza disponibile sopra i componenti, raggio minimo del cavo in uscita, ingombro dei tappi e tolleranza del canale.

La lunghezza del profilo va rilevata in più punti perché pareti, nicchie e mobili raramente sono perfettamente paralleli. Per una linea spezzata si decide prima se usare giunti, tagli a 45° o tratti separati. I giunti estetici non garantiscono continuità elettrica né termica: ogni spezzone deve essere fissato e alimentato secondo il progetto.

Advertisement - Pubblicità

Dissipazione: watt per metro, temperatura e contatto

I LED producono meno calore irradiato verso l’oggetto illuminato rispetto a sorgenti tradizionali, ma una parte rilevante dell’energia elettrica diventa calore nel chip e nel circuito. Se questo calore non percorre bene strip, adesivo, profilo e aria, aumenta la temperatura di giunzione: possono diminuire flusso ed efficienza e accelerare decadimento, alterazione cromatica e degrado dell’adesivo.

Il primo dato è la potenza lineare. Una strip da 4,8 W/m pone un problema diverso da una da 19,2 W/m. Il secondo è la lunghezza effettivamente accesa; il terzo è l’ambiente. Un profilo esposto sotto un pensile scambia più calore dello stesso estruso chiuso in una gola stretta, vicino a un forno o coperto da materiale isolante. Anche la temperatura massima indicata per strip e driver va rispettata.

Perché il contatto continuo conta

Il fondo del profilo deve essere pulito, sgrassato con prodotto compatibile e privo di bave. La strip va applicata piana, senza bolle, pieghe o sovrapposizioni. Un adesivo in schiuma spesso può sostenere meccanicamente ma introdurre una barriera termica; si usa il sistema adesivo o il nastro termicamente adatto previsto dal produttore. Premere solo sui componenti elettronici può danneggiarli: la pressione va distribuita sul circuito nei punti consentiti.

Il profilo non si interrompe arbitrariamente sotto una zona ad alta potenza e non viene chiuso con silicone su tutta la superficie dissipante senza valutarne l’effetto. Se la documentazione prescrive una temperatura massima sul punto di misura, la verifica si esegue nelle condizioni più gravose, dopo stabilizzazione e con strumento idoneo. Una lettura sulla faccia esterna non coincide automaticamente con la temperatura del chip.

Un metodo pratico di selezione termica

  1. annotare watt per metro, larghezza e temperatura ambiente di progetto;
  2. moltiplicare la potenza lineare per i metri accesi e distinguere tratti separati;
  3. cercare nel catalogo il profilo raccomandato o il limite in W/m nelle condizioni dichiarate;
  4. considerare incasso chiuso, diffusore, vicinanza a fonti calde e ridotta convezione;
  5. progettare un contatto continuo e una superficie esterna non soffocata;
  6. verificare sul prototipo temperature, adesione, uniformità e stabilità luminosa.

Non esiste una regola affidabile del tipo “qualsiasi profilo largo 17 mm va bene fino a 20 W/m”. Due estrusi con la stessa larghezza possono avere massa e geometria molto diverse; anche una strip dichiarata con lo stesso consumo può distribuire componenti e calore in modo differente.

Va distinta anche la temperatura del profilo dalla sensazione di sicurezza: un estruso tiepido può indicare che sta trasferendo bene il calore, mentre un profilo freddo con strip molto calda può rivelare un contatto termico scarso. Il confronto ha senso soltanto con potenza stabilizzata e punti di misura ripetibili. Per installazioni numerose conviene costruire un campione, lasciarlo acceso per il tempo previsto dal produttore e registrare temperatura ambiente, temperatura nei punti indicati, assorbimento e variazione del flusso. Il test non certifica il prodotto, ma aiuta a scoprire prima della posa definitiva adesivo discontinuo, vano troppo chiuso o driver che lavora oltre le condizioni dichiarate.

Diffusore trasparente, satinato, opale o microprismatico

Il diffusore rende meno visibili i punti e protegge l’interno, ma assorbe una parte della luce. Un coperchio trasparente conserva più flusso e mantiene il fascio definito, mostrando però i singoli LED. Il satinato rappresenta un compromesso; l’opale miscela meglio la luce ma riduce maggiormente l’emissione. Un microprismatico controlla luminanza e direzione solo se progettato per quella sezione.

La continuità percepita dipende soprattutto dal rapporto tra passo dei LED e distanza dal diffusore. Se i diodi sono molto distanziati e il profilo poco profondo, anche un opale denso può lasciare una sequenza di macchie. Una strip COB presenta una linea più continua, ma richiede comunque dissipazione e può mostrare variazioni vicino a giunti e punti di alimentazione.

Obiettivo Scelta iniziale Compromesso Prova da eseguire
Massimo flusso utile Trasparente o satinato leggero LED e saldature più visibili Controllare abbagliamento dall’angolo reale
Linea uniforme Opale, profilo più profondo o strip ad alta densità/COB Perdita di flusso e possibile sezione maggiore Prototipo acceso con pareti e finiture definitive
Luce radente Ottica e posizione coerenti con la superficie Amplifica difetti del muro o del mobile Osservare ondulazioni e ombre alla distanza prevista
Ridurre abbagliamento Profilo incassato, angolare o schermato Campo illuminato più ristretto Verificare le normali direzioni di sguardo
Uso esterno/umido Sistema completo con grado IP dichiarato Tenuta e calore più critici Controllare tutti i componenti, non il solo schermo

Il colore del diffusore cambia nel tempo se il materiale non resiste a calore, UV, detergenti o vapori grassi. Per cucine e locali esposti si verifica il metodo di pulizia ammesso. Un coperchio deformato o ingiallito si sostituisce con il ricambio della stessa famiglia: profili apparentemente uguali possono avere incastri incompatibili.

Alimentazione: tensione costante o corrente costante

La maggior parte delle comuni strip flessibili è progettata per una tensione costante, per esempio 12, 24 o 48 V in corrente continua. Il circuito contiene gruppi di LED e resistenze o elettronica di regolazione. Il driver deve fornire la stessa tensione nominale. I moduli a corrente costante, invece, richiedono un alimentatore che imposti la corrente prevista entro il proprio intervallo di tensione. Confondere le due architetture può danneggiare la sorgente.

La bassa tensione sul lato della strip non rende sicuro tutto l’impianto: il driver è collegato alla rete e deve essere installato, protetto, ventilato e reso accessibile secondo istruzioni e regole applicabili. Il DM 37/2008 ricomprende gli impianti di utilizzazione dell’energia elettrica negli edifici; modifiche e collegamenti fissi devono essere affidati a impresa abilitata quando rientrano nel suo campo.

Calcolare carico e potenza del driver

Il carico nominale si ottiene con P = p × L, dove P è la potenza totale in watt, p la potenza della strip in W/m e L la lunghezza alimentata in metri. Cinque metri da 14,4 W/m richiedono nominalmente 72 W. Non significa scegliere automaticamente un alimentatore da 72 W né applicare sempre un margine fisso del 20%.

Si confrontano i 72 W con la potenza continua disponibile alla temperatura e alla tensione di rete previste, la curva di declassamento, il campo di carico del dimmer, la corrente di spunto, l’eventuale ventilazione e le istruzioni del produttore. Se un driver eroga 100 W nominali ma deve essere ridotto all’80% nel vano reale, rimangono 80 W utilizzabili: il margine è molto inferiore a quello suggerito dall’etichetta.

Corrente sul lato a bassa tensione

Per una strip a tensione costante vale I = P / V. I 72 W dell’esempio assorbono idealmente 3 A a 24 V oppure 6 A a 12 V. A parità di potenza, una tensione maggiore dimezza la corrente e riduce la caduta sui cavi e sulle piste. Con RGB, RGBW o tunable white la corrente si distribuisce fra canali e va verificata nella condizione di massima accensione prevista.

Connettori, dimmer e amplificatori devono sopportare corrente per canale e totale. Il valore pubblicitario del controller non sostituisce temperatura, sezione dei morsetti e modalità di installazione. Si protegge il circuito secondo progetto e si rispettano polarità e schema: invertire o cortocircuitare piste sottili può bruciare un tratto prima che intervenga una protezione sovradimensionata.

Caduta di tensione e alimentazione di tratte lunghe

La tensione diminuisce lungo i conduttori esterni e lungo le piste di rame della strip. Il sintomo è una linea brillante vicino all’alimentazione e più debole o di tonalità diversa all’estremità. Per una coppia di cavi in corrente continua, una stima resistiva è ΔV = 2 × ρ × L × I / S: ρ è la resistività del conduttore, L la distanza di sola andata, I la corrente e S la sezione. Connessioni e piste aggiungono ulteriori cadute.

Non si risolve sempre aumentando la potenza del driver: la tensione persa lungo la linea resta. Le soluzioni sono ridurre la lunghezza di ogni tratta, aumentare la sezione dei cavi, passare a una tensione prevista più alta, alimentare dal centro o da entrambe le estremità quando il produttore lo consente, oppure creare rami in parallelo con conduttori dedicati. Non si collegano in parallelo uscite di driver indipendenti salvo esplicita predisposizione.

Configurazione Quando è utile Vantaggio Attenzione
Alimentazione da un’estremità Tratta breve entro limite del produttore Semplice e con pochi cavi Caduta maggiore verso il fondo
Dal centro Linea continua divisa elettricamente in due metà Dimezza la lunghezza elettrica massima Dimensionare il cavo comune per la corrente totale
Da entrambe le estremità Solo se prevista per quella strip Riduce differenza di luminosità Polarità, protezioni e correnti di ritorno devono essere progettate
Rami paralleli Più mensole o profili separati Uniformità e manutenzione per singolo ramo Distribuzione, fusibili/protezioni e portata dei morsetti
Ripetitore per canali RGB/RGBW oltre portata del controller Replica il comando su potenza separata Compatibilità del segnale e sincronizzazione

Dimmerazione, sensori e domotica

Il punto di regolazione dipende dal driver. Una strip a tensione costante può essere dimmerata sul secondario con PWM e controller compatibile, oppure mediante un driver dimmerabile sul primario o con ingresso 0-10 V, DALI, pulsante o protocollo proprietario. Un alimentatore non dimmerabile collegato a un regolatore di fase può lampeggiare, ronzare o guastarsi.

Occorre verificare carico minimo e massimo, frequenza PWM, comportamento a bassa luminosità, memoria dopo blackout e compatibilità con sensori. Per integrazioni più ampie, la guida alla gestione domotica delle luci chiarisce differenza fra comando locale, bus e dispositivi wireless. Nel profilo rimangono fondamentali dissipazione e cablaggio: la domotica non corregge una strip surriscaldata.

Flicker e qualità della regolazione

Due sistemi entrambi dichiarati dimmerabili possono comportarsi diversamente alle basse percentuali. Si valutano gamma effettiva, stabilità, sfarfallio visibile o rilevabile in video, ritardo di accensione e uniformità fra tratti. La prova va eseguita con driver, controller, lunghezza e cavi definitivi; un metro di campione non rappresenta sempre una linea da molti metri.

Posa del profilo a superficie o a incasso

Prima del taglio si monta a secco un campione con strip, diffusore, tappi e connettori. Il profilo si taglia con utensile adatto all’alluminio, proteggendo la finitura e rimuovendo ogni bava. Il diffusore può richiedere un utensile o una sequenza diversa per evitare crepe. I fori di fissaggio non devono lasciare teste sporgenti sotto la strip né trucioli capaci di danneggiare l’isolamento.

Sequenza di montaggio controllata

  1. disalimentare e verificare l’assenza di tensione nella parte su cui si lavora;
  2. rilevare sede, ostacoli, percorso cavi e punto ispezionabile del driver;
  3. tagliare profilo e diffusore, sbavare e provare tappi e giunti;
  4. fissare il profilo senza deformarlo e senza forare impianti nascosti;
  5. pulire il fondo e applicare la strip piana rispettando i punti di taglio;
  6. eseguire connessioni con componenti compatibili e scarico di trazione;
  7. provare tensione, polarità, comandi e uniformità prima di chiudere;
  8. agganciare il diffusore senza pizzicare cavi o sollecitare le saldature;
  9. misurare comportamento e temperatura nelle condizioni di esercizio;
  10. documentare driver, potenza, percorsi e accessi per la manutenzione.

Nel legno la fresata non deve indebolire bordo o mensola; nel cartongesso il profilo trimless si ancora alla struttura prevista, non alla sola rasatura. Si considerano dilatazioni differenti fra alluminio, gesso e legno: bloccare rigidamente lunghi estrusi o stuccare sopra parti non destinate alla rasatura può creare fessure. Il diffusore deve poter uscire nella direzione richiesta anche dopo il montaggio degli arredi.

Bagno, cucina ed esterno: il diffusore non crea il grado IP

Un coperchio agganciato non rende automaticamente impermeabile il sistema. Il grado IP riguarda l’involucro verificato nella configurazione dichiarata e comprende ingressi cavo, tappi, giunti e condizioni di montaggio. Una strip resinata dentro un profilo aperto non trasferisce la propria classificazione al driver o alle connessioni. In bagno valgono inoltre volumi, distanze e protezioni dell’impianto.

All’esterno si valutano acqua stagnante, drenaggio, condensa, UV, escursione termica, corrosione e compatibilità di sigillanti e metalli. Il profilo va orientato e drenato come previsto; riempirlo indiscriminatamente di silicone può intrappolare acqua e calore. Per la progettazione completa è utile la guida sull’impianto elettrico esterno e i gradi IP.

Difetti comuni: diagnosi prima della sostituzione

Sintomo Cause probabili Controllo utile Intervento ragionato
Estremità più debole Caduta su piste o cavi, tratta troppo lunga Misurare tensione all’inizio e alla fine sotto carico Ridividere l’alimentazione o adeguare conduttori secondo progetto
Punti visibili Passo ampio, profilo basso, diffusore troppo trasparente Provare campione dalla reale distanza di osservazione Profilo più profondo, strip più densa/COB o altro schermo
Strip che si stacca Fondo sporco, calore, adesivo incompatibile o curva Controllare planarità e temperature Ripristinare supporto e sistema adesivo prescritto, non sovraincollare sul difetto
Lampeggio o ronzio Driver/dimmer incompatibile, sovraccarico, connessione instabile Provare carico, cablaggio e campo di regolazione Sostituire il componente incompatibile e rifare i collegamenti
Zone spente Pista interrotta, saldatura, taglio errato o componente guasto Isolare i segmenti e misurare senza ponti improvvisati Sostituire il tratto o riparare con procedura ammessa
Colore diverso fra tratti Lotto/bin differente, temperatura, caduta o diffusori diversi Confrontare codici e tensioni nelle stesse condizioni Uniformare prodotti e alimentazione; sostituire per lotti coerenti

Quando il profilo è troppo caldo

Il tatto non è uno strumento di collaudo. Si interrompe l’esercizio se compaiono odore, deformazioni o alterazioni, poi si verifica potenza reale, corrente, contatto della strip, temperatura ambiente e curva del driver. Aggiungere un profilo più largo può aiutare solo se il nuovo percorso termico è efficace e l’aria può scambiare calore; in un vano sigillato serve riprogettare l’insieme.

Costi: profilo, accessori, alimentazione e posa

I piccoli profili da superficie possono partire indicativamente da 5-15 euro al metro, mentre sezioni profonde, trimless, sospese o calpestabili possono costare da alcune decine a oltre 100 euro al metro. Diffusore, tappi, clip, giunti e sospensioni possono essere inclusi oppure venduti separatamente. Strip professionali, driver dimmerabili e controller incidono spesso più dell’estruso.

La posa cambia molto: una linea sotto un pensile predisposto è diversa da una gola continua da rasare, con alimentatore remoto, opere in cartongesso e verniciatura. Un preventivo utile separa metri di profilo e strip, potenza e numero dei driver, controllo, cavi, lavorazioni edili, accessi, collaudo e ripristini. Le fasce sono orientative e non sostituiscono prezzi locali e progetto.

Checklist per chiedere un preventivo confrontabile

  • disegno quotato di ogni tratto e foto del supporto;
  • funzione della luce: cortesia, lavoro, radente o illuminazione generale;
  • flusso, temperatura di colore, CRI e uniformità richiesti;
  • tipo e finitura del profilo, diffusore e accessori inclusi;
  • potenza lineare, tensione e lunghezza massima della strip;
  • modello, potenza utilizzabile e posizione accessibile del driver;
  • schema dei rami, sezioni, protezioni e tipo di dimmerazione;
  • grado IP del sistema completo e condizioni ambientali;
  • opere di fresatura, cartongesso, rasatura e tinteggiatura;
  • prove finali, documentazione, garanzia e disponibilità dei ricambi.

Hai bisogno di un'impresa edile?

Descrivi il lavoro da realizzare: ti aiutiamo a inoltrare la richiesta a imprese edili pertinenti.

Scegliere senza errori: una procedura in sette decisioni

Si parte dall’effetto e non dal catalogo: dove deve cadere la luce, da quale distanza verrà osservata e quanto deve essere uniforme? Poi si sceglie la strip necessaria per flusso e qualità cromatica, si verifica la potenza termica sul profilo, si prova il diffusore, si divide la linea in tratte elettricamente sostenibili, si dimensionano driver e controllo e infine si progetta una posa ispezionabile.

Un campione di 50-100 cm montato con materiali definitivi consente di vedere punti, abbagliamento, riflessi e luce radente prima di fresare mobili o rasare pareti. Per impianti fissi, il coordinamento con un installatore abilitato evita che una buona soluzione illuminotecnica venga compromessa da driver nascosti, cavi sottodimensionati o protezioni incoerenti. La guida all’impianto elettrico a norma inquadra responsabilità, controlli e documenti dell’impianto dell’edificio.

Domande frequenti sui profili per strisce LED

Il profilo in alluminio è sempre necessario?

Dipende dalla strip e dall’installazione, ma per potenze significative offre un percorso termico e un supporto stabile. Si seguono le prescrizioni della strip: incollarla su legno o intonaco quando è richiesto un dissipatore può ridurne durata e affidabilità.

Come capire quanti watt per metro sopporta un profilo?

Il valore va cercato nella scheda o nelle combinazioni approvate dal produttore, considerando temperatura e tipo di montaggio. La sola larghezza non basta: massa, geometria, superficie esposta e contatto con la strip cambiano la dissipazione.

Quale diffusore nasconde meglio i puntini LED?

In genere l’opale miscela meglio del trasparente, ma uniformità dipende anche da passo dei LED e profondità del profilo. Una strip più densa o COB e una maggiore distanza dallo schermo possono essere più efficaci di un diffusore molto assorbente.

Si può tagliare il profilo LED a misura?

Sì, se il prodotto lo consente, usando utensile adatto e rimuovendo accuratamente le bave. Profilo e diffusore possono richiedere tagli differenti; prima si verifica anche la posizione dei punti di taglio della strip e l’ingombro dei tappi.

Meglio una striscia LED a 12 o 24 volt?

A parità di potenza, 24 V richiede metà corrente e tende a ridurre cadute su cavi e piste, ma non è automaticamente migliore. Driver, punti di taglio, lunghezze ammesse e componenti devono essere tutti compatibili con la tensione scelta.

Quanto deve essere potente l’alimentatore?

Si calcola la potenza della strip per la lunghezza e si confronta il risultato con la potenza continua realmente disponibile nelle condizioni di installazione. Curva di declassamento, dimmer, temperatura e istruzioni prevalgono su un margine percentuale generico.

Perché la striscia perde luminosità in fondo?

La causa frequente è la caduta di tensione lungo piste e cavi. Si misura la tensione sotto carico e si correggono lunghezza delle tratte, sezione e punti di alimentazione secondo lo schema ammesso, invece di montare soltanto un driver più potente.

Un profilo con diffusore è impermeabile?

No, non automaticamente. Il grado IP appartiene alla configurazione completa dichiarata, inclusi tappi, giunti, ingressi cavo, driver e posizione di posa. Un semplice coperchio opale protegge dalla vista e da contatti ordinari, non certifica la tenuta all’acqua.

Dove va collocato il driver?

In un punto compatibile con ventilazione, temperatura, grado di protezione e distanze previste, ma anche accessibile per prova e sostituzione. Non va murato o chiuso definitivamente dietro un controsoffitto senza accesso se il prodotto richiede manutenzione.

Si può mettere una strip LED in un profilo di cartongesso?

Sì, usando un profilo destinato all’integrazione e coordinandolo con la struttura prima della rasatura. Occorre evitare crepe da dilatazione, lasciare dissipazione e accesso al driver e assicurarsi che diffusore e strip restino sostituibili.
