Un condizionatore dual split collega due unità interne a una sola unità esterna. È una soluzione pratica quando si vogliono climatizzare due ambienti riducendo l’ingombro in facciata o sul balcone, ma non equivale a sommare liberamente due climatizzatori: compressore, scambiatore esterno e circuito di controllo sono condivisi e la resa disponibile dipende dalla combinazione approvata dal costruttore.

Per scegliere e installare correttamente il sistema bisogna dimensionare ogni stanza separatamente, verificare la capacità dell’unità esterna quando i terminali lavorano insieme e progettare due percorsi completi per tubazioni frigorifere, cavi e scarichi condensa. Questa guida spiega come leggere i dati, quali quote rilevare e come controllare posa e collaudo senza trasformare una stima commerciale in un progetto.

Come funziona un condizionatore dual split

L’unità esterna contiene compressore, batteria e ventilatore; ciascuna unità interna ha il proprio scambiatore, ventilatore, sensori e telecomando. Dall’esterna parte normalmente una coppia di tubi di rame coibentati per ogni split, oltre ai collegamenti elettrici previsti. Ogni interna produce inoltre condensa e richiede uno scarico autonomo o un collettore progettato correttamente.

L’elettronica modula il compressore inverter in base alla richiesta complessiva. Se funziona un solo ambiente, il sistema deve scendere a un carico parziale compatibile con il suo campo di modulazione; se lavorano entrambi, ripartisce la capacità disponibile. Per questo sono importanti non soltanto i kilowatt massimi, ma anche capacità minima, prestazioni alle temperature di progetto e tabelle delle combinazioni.

Controlli indipendenti, circuito condiviso

I due terminali possono avere setpoint, velocità e programmazioni differenti, ma nella maggior parte dei multisplit residenziali devono operare nello stesso modo generale: raffrescamento oppure riscaldamento. Non si può quindi presumere di raffrescare una stanza e scaldarne contemporaneamente un’altra. Questa limitazione va verificata nel manuale del modello, insieme alle logiche di priorità, sbrinamento e standby.

Dual split o due monosplit separati?

Criterio Un dual split Due monosplit
Unità esterne Una, con minore occupazione visiva Due, da collocare e distanziare
Funzionamento simultaneo Capacità condivisa fra i terminali Ogni macchina dispone della propria capacità
Modalità caldo/freddo Di norma comune alle due interne Indipendente per ciascun impianto
Guasto dell’esterna Ferma entrambi gli ambienti L’altro impianto può restare operativo
Tubazioni Due linee arrivano alla stessa esterna Ogni linea raggiunge la propria esterna
Parzializzazione Va controllata con un solo split acceso Più semplice con una macchina dedicata
Scelta tipica Spazio esterno limitato e uso coordinato Massima indipendenza e ridondanza

Il dual non è automaticamente più efficiente né meno costoso. Due monosplit possono modulare meglio quando quasi sempre è acceso un solo piccolo ambiente; il dual può essere preferibile quando facciata, regolamento o spazio consentono una sola macchina. Il confronto va fatto sulla stessa potenza utile, includendo posa, lunghezze, protezioni elettriche, rumore e rendimento stagionale.

Calcolare la potenza per ciascuna stanza

La potenza si determina partendo dal carico termico dell’ambiente, non dalla superficie complessiva dell’abitazione. Esposizione, vetri, ombreggiamento, isolamento, piano, altezza, apporti interni, ricambi d’aria e clima locale possono cambiare molto il risultato. Due stanze della stessa metratura possono richiedere taglie diverse.

Stima preliminare in watt per metro quadrato

Per un primo controllo commerciale si incontra spesso la formula Q = superficie × fabbisogno specifico. Un intervallo indicativo di 70–120 W/m² può aiutare a individuare ordini di grandezza, ma non sostituisce il calcolo del carico. Per esempio, 18 m² × 90 W/m² danno 1,62 kW, mentre 28 m² × 100 W/m² danno 2,8 kW: sono punti di partenza da correggere con le condizioni reali.

Non si sceglie automaticamente la taglia commerciale immediatamente superiore senza controllare la modulazione. Una macchina sovradimensionata può raggiungere presto il setpoint, ciclare, deumidificare peggio e diventare meno confortevole; una sottodimensionata può lavorare sempre al massimo senza mantenere temperatura nei giorni critici.

Dalla potenza delle interne alla combinazione ammessa

Una coppia 2,5 + 3,5 kW non implica che l’unità esterna debba o possa erogare 6 kW in ogni condizione. I costruttori pubblicano combinazioni ammesse fra unità interna ed esterna e, nei dati tecnici, capacità totale o correttivi quando entrambe richiedono potenza. La somma delle taglie nominali interne può superare quella dell’esterna perché si applica una contemporaneità, ma la scelta è ragionevole solo se i picchi non coincidono o la resa ripartita resta sufficiente.

Dato Dove leggerlo Perché serve
Capacità nominale e campo min/max Scheda della specifica combinazione Mostra modulazione e potenza complessiva
Abbinamenti consentiti Combination table o software del produttore Evita interne non supportate
Resa con due unità attive Tabelle prestazionali Stima la quota disponibile per stanza
SEER e SCOP Etichetta e scheda prodotto Confronta l’efficienza stagionale
Capacità alle temperature limite Technical data book Verifica caldo e freddo nel clima reale
Potenza sonora Scheda ErP e manuale Consente un confronto acustico coerente

Cosa accade quando i due split funzionano insieme

Se entrambi chiedono la massima resa, il controllo assegna la capacità disponibile secondo la logica del costruttore. La stanza più lontana, più esposta o con maggiore carico può quindi impiegare più tempo a raggiungere il setpoint. La prova di collaudo deve comprendere sia il funzionamento singolo di ogni terminale sia quello simultaneo, non limitarsi ad accendere per pochi minuti la macchina più vicina.

Anche il consumo non coincide con la somma di due valori fissi. Un inverter assorbe in funzione di carico, temperature e modulazione. Per interpretare potenza elettrica, kWh e costo d’uso è utile la guida su quanto consuma un condizionatore; il confronto attendibile usa i dati stagionali e il profilo reale, non soltanto l’assorbimento massimo.

Advertisement - Pubblicità

Posizione delle unità interne

Lo split deve distribuire aria nella zona occupata senza colpire direttamente letto, divano o postazione di lavoro. Va mantenuto lo spazio di aspirazione e manutenzione indicato dal manuale; tende, armadi e velette non devono ostacolare filtri o lancio. In camere comunicanti, una macchina nel corridoio raramente sostituisce due terminali ben dimensionati: porte, stratificazione e ostacoli impediscono una distribuzione uniforme.

La posizione influenza anche il percorso frigorifero e lo scarico. Una parete comoda esteticamente può obbligare a una pompa condensa o a molti metri di canalina. Prima di forare si rilevano strutture, impianti esistenti e pendenza possibile, poi si confrontano almeno due tracciati con quote e accessibilità.

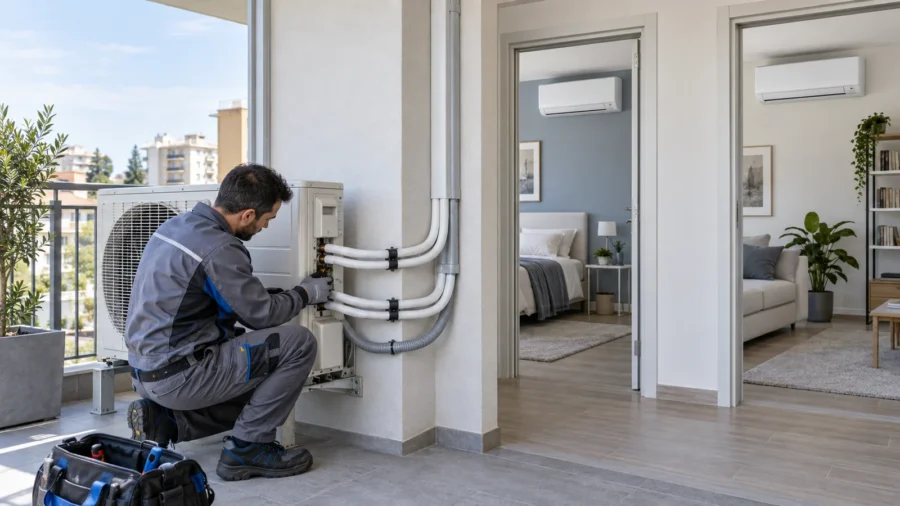

Posare l’unità esterna

L’esterna necessita delle distanze libere prescritte per aspirazione, espulsione e interventi. Un vano stretto o chiuso può ricircolare aria già calda in estate e ridurre resa ed efficienza. Staffe, basamento e antivibranti devono sostenere massa e azioni previste senza trasferire vibrazioni alla struttura; fissaggi e supporto si scelgono in base al sottofondo, non soltanto al peso dichiarato.

Occorre considerare rumore verso camere e confinanti, accesso futuro, protezione da urti e scarico dell’acqua prodotta in pompa di calore durante sbrinamento. In condominio non basta che la macchina entri sul balcone: si verificano regolamento, decoro, parti comuni e prescrizioni locali. La guida sull’installazione del condizionatore in condominio approfondisce questi profili.

Tubazioni frigorifere: due circuiti, non una derivazione improvvisata

Ogni interna è normalmente collegata alle proprie valvole dell’esterna mediante un tubo liquido e uno gas. Diametri, materiale, spessore, isolamento e raccordi dipendono dal modello. Non si realizzano tee o riduzioni non previste: una modifica apparentemente comoda altera ritorno dell’olio, distribuzione del refrigerante e affidabilità.

Diametri e coibentazione

In alcuni dual residenziali si incontrano, a titolo di esempio, due linee liquido da 1/4 di pollice e due linee gas da 3/8; altre combinazioni richiedono diametri differenti. Il manuale dell’esatta coppia prevale sempre sull’abitudine dell’installatore. Entrambi i tubi devono avere isolamento continuo idoneo alle temperature e giunti protetti da condensa, raggi UV e danneggiamenti.

Le curve rispettano il raggio minimo senza schiacciare il rame. Le cartelle vengono preparate con utensili idonei, pulite e serrate alla coppia prescritta usando controchiave. Trucioli, umidità e ossidi non devono entrare nel circuito; durante le lavorazioni le estremità restano chiuse.

Lunghezza totale, singolo ramo e dislivello

Il progetto deve rispettare contemporaneamente lunghezza minima, massima per ramo, massima totale e dislivello ammesso fra esterna e interne e, quando indicato, fra i terminali. Sono limiti specifici: un manuale dual può ammettere, per esempio, 20 m per unità e 30 m complessivi, mentre un altro arriva a 25 m per ramo e 40 m totali. Questi numeri dimostrano perché non si può applicare una regola universale.

Si misura lo sviluppo reale, comprese salite e curve. Superata la lunghezza precaricata può essere richiesta una quantità aggiuntiva di refrigerante espressa in grammi per metro; il valore e il tratto da cui conteggiarla provengono dal costruttore. Aggiungere “a pressione” o ignorare i due rami compromette prestazioni e tracciabilità.

Scarico della condensa per entrambi gli split

Ogni evaporatore produce acqua in raffrescamento. Lo scarico a gravità richiede pendenza continua, tubo sostenuto, raccordi accessibili e sbocco legittimo; contropendenze e tratti strozzati provocano gorgoglii, traboccamenti e macchie. Se i due tubi confluiscono, il collettore deve essere dimensionato e configurato per impedire riflussi fra unità.

Una pompa condensa è una soluzione quando la quota non consente gravità, ma introduce rumore, manutenzione e un componente che può fermarsi. Va previsto un accesso per vaschetta e galleggiante e, se supportato, un contatto di allarme o arresto. La prova si esegue versando acqua in ciascuna vaschetta separatamente e poi con entrambe in scarico.

Alimentazione e collegamenti elettrici

L’alimentazione può arrivare all’unità esterna e proseguire alle interne, oppure seguire un’architettura diversa prevista dal costruttore. Numero dei conduttori, sezione, protezione, sezionamento e comunicazione si rilevano dallo schema del modello. Non si riutilizza automaticamente una presa esistente e non si sceglie il magnetotermico con una regola generica.

Il D.M. 37/2008 disciplina gli impianti negli edifici, compresi climatizzazione ed elettrico, e attribuisce le attività alle imprese abilitate nei casi previsti. Coordinare frigorista ed elettricista evita che linea, terra, protezioni o passaggi vengano lasciati come opere “a carico di altri” senza una verifica finale.

Sequenza corretta della posa

  1. Calcolare il carico delle due stanze e scegliere una combinazione ufficialmente ammessa.
  2. Rilevare posizione di interne ed esterna, distanze, dislivelli, ostacoli e accessi.
  3. Tracciare separatamente linee frigorifere, cavi e scarichi condensa.
  4. Verificare pareti e impianti prima dei carotaggi, dando al passaggio la pendenza richiesta.
  5. Fissare piastre e supporti con sistemi adeguati al sottofondo e alle vibrazioni.
  6. Posare rame e isolamento senza schiacciamenti, contaminazione o giunti non previsti.
  7. Collegare scarichi ed elettrico secondo schemi e competenze.
  8. Eseguire prova di resistenza/tenuta, vuoto, carica eventuale e apertura valvole secondo manuale.
  9. Collaudare ogni interna da sola e le due insieme, registrando misure e anomalie.
  10. Consegnare dichiarazioni, libretti, dati della carica e istruzioni di manutenzione applicabili.

Pressurizzazione, ricerca perdite e vuoto

La tenuta del circuito viene verificata con procedure, pressioni e gas di prova previsti dalle istruzioni e dalle regole tecniche; non si usa ossigeno o aria compressa. Dopo la prova, una pompa da vuoto e strumenti adeguati rimuovono aria e umidità da entrambi i rami. Il solo movimento della lancetta di un manometro non certifica un vuoto sufficiente né esclude microperdite.

Tempi, livelli e criteri di stabilità dipendono dall’impianto e dalla strumentazione. Il tecnico registra le operazioni, apre le valvole soltanto dopo l’esito positivo e aggiunge refrigerante quando richiesto dai metri effettivi. Sfiatare refrigerante per “spurgare” le tubazioni non è una procedura accettabile.

Refrigerante, certificazione F-gas e documenti

Il regolamento europeo 2024/573 disciplina contenimento, controlli, recupero e competenze relative ai gas fluorurati; il regolamento di esecuzione 2024/2215 definisce requisiti di certificazione per persone e imprese che intervengono sulle apparecchiature fisse di climatizzazione e pompe di calore. L’installazione che apre o collega il circuito non è quindi un normale fai da te.

Molti climatizzatori residenziali usano R32, refrigerante classificato debolmente infiammabile: quantità, ventilazione, superficie minima del locale e modalità di posa dipendono dal prodotto e dalle norme applicabili. Non si trasferiscono limiti da un manuale a un altro. Il cliente deve ricevere documenti fiscali, istruzioni, dichiarazione di conformità quando dovuta e registrazioni F-gas previste per l’intervento.

Collaudo: che cosa verificare prima di accettare il lavoro

Il test parte dall’identificazione dei due circuiti e dalla corrispondenza fra morsetti e unità. Si accende prima ogni split singolarmente e poi entrambi; si controllano avviamento, modulazione, aria in uscita, assenza di vibrazioni e messaggi di errore. Temperature e pressioni vanno interpretate con condizioni ambientali, tempi di stabilizzazione e procedure del produttore.

Si prova la condensa con acqua, osservando giunti e sbocchi. Canaline e attraversamenti devono essere chiusi senza comprimere isolamento e tubi; il foro esterno deve impedire infiltrazioni. Infine si mostra al proprietario come selezionare la stessa modalità, pulire i filtri e riconoscere un arresto anomalo.

Gestire due ambienti senza sprechi

Le porte non devono essere usate come regolatore principale: ogni terminale serve la stanza per cui è dimensionato. Setpoint estremi non accelerano il raffreddamento e aumentano carico, correnti d’aria e condensa. Programmazioni e sensori vanno usati tenendo conto dell’occupazione, evitando continui accendi-spegni ravvicinati.

Filtri puliti, finestre chiuse durante l’uso e schermature solari riducono la richiesta. Una temperatura moderata e il controllo dell’umidità offrono spesso più comfort di aria molto fredda; la guida su temperatura e uso del condizionatore aiuta a impostare il sistema senza inseguire soltanto il numero sul telecomando.

Uso in pompa di calore e sbrinamento

In riscaldamento la resa diminuisce al variare della temperatura esterna e l’unità può interrompere temporaneamente il flusso caldo per sbrinare. Con due interne la capacità continua a essere condivisa; il dimensionamento per il freddo non garantisce automaticamente che il sistema copra tutto il carico invernale.

L’acqua di sbrinamento deve poter defluire senza creare ghiaccio, stillicidio o danni alla facciata. Vasche e resistenze si adottano soltanto quando compatibili e necessarie. Se la pompa di calore è il generatore principale, servono dati di resa alla temperatura di progetto e una strategia per le condizioni limite.

Rumore e vibrazioni

La potenza sonora consente di confrontare macchine; la pressione sonora percepita dipende anche da distanza e ambiente di prova. Un’esterna sovraccarica, confinata o fissata a una parete leggera può risultare più rumorosa del dato atteso. Supporti rigidi, tubi a contatto e canaline che fanno da ponte trasmettono vibrazioni all’edificio.

La modalità silenziosa può limitare ventilatore e capacità: va considerata nel dimensionamento, non usata per correggere una posa sfavorevole. Prima della consegna si ascoltano entrambe le unità interne a più velocità e l’esterna con richiesta simultanea.

Problemi frequenti e diagnosi

Sintomo Cause da verificare Controllo utile
Una stanza non raggiunge il setpoint Carico sottostimato, ripartizione capacità, filtro o sensore Prova singola e simultanea nelle stesse condizioni
Uno split resta in attesa Modalità incompatibili o logica di priorità Allineare caldo/freddo e consultare codice stato
Gocce dall’unità interna Pendenza, ostruzione, isolamento o pompa condensa Prova con acqua e ispezione dell’intero scarico
Ghiaccio o resa bassa Flusso aria ridotto, carica o condizioni fuori campo Filtri, batterie e diagnosi professionale del circuito
Rumore nella canalina Tubo schiacciato, contatto rigido o condensa Ispezione curve, fissaggi e isolamento
Errore di comunicazione Morsetti incrociati o cablaggio non conforme Verifica corrispondenza fra ramo e terminale
Odore all’avvio Filtri, batteria, vaschetta o scarico Pulizia e verifica igienica, non profumazione

Manutenzione del dual split

I filtri delle due interne si controllano separatamente: una stanza più polverosa può richiedere maggiore frequenza. Batterie, ventilatori e vaschette devono restare puliti senza prodotti aggressivi o getti che danneggino alette ed elettronica. La guida alla pulizia del climatizzatore distingue le operazioni accessibili dai controlli da affidare al tecnico.

Scarichi, isolamento esterno, staffe e vibrazioni si ispezionano prima della stagione. Una presunta carenza di gas non si risolve con rabbocchi periodici: il circuito è chiuso e una perdita va localizzata e riparata da personale qualificato, con recupero e registrazioni richieste.

Quanto costa un dual split nel 2026

Per una macchina dual di fascia domestica il solo prodotto può collocarsi indicativamente fra 1.200 e 3.000 euro; una posa standard con due interne può aggiungere circa 700–1.500 euro. Il totale orientativo di 1.900–4.500 euro può aumentare per linee lunghe, pompa condensa, opere elettriche, ponteggio, carotaggi difficili, ripristini o modelli ad alta prestazione. Prezzi e IVA dipendono da fornitura e contesto.

Un preventivo confrontabile indica codici di esterna e interne, capacità della combinazione, metri inclusi per ciascun ramo, maggiorazione per metro, scarichi, alimentazione, supporti, prova, vuoto, eventuale carica, documenti e smaltimento. La voce “installazione standard” senza queste quantità non permette di valutare le esclusioni.

Hai bisogno di un'impresa edile?

Descrivi il lavoro da realizzare: ti aiutiamo a inoltrare la richiesta a imprese edili pertinenti.

Checklist per scelta e preventivo

  • Il carico è stato valutato separatamente per entrambe le stanze.
  • La coppia di interne è inclusa nelle combinazioni ammesse dell’esterna.
  • È nota la resa quando i due terminali funzionano insieme.
  • Campo di modulazione, SEER, SCOP e rumore sono stati confrontati.
  • Posizioni e flussi d’aria non colpiscono direttamente le persone.
  • Lunghezza di ogni ramo, totale e dislivelli rispettano il manuale.
  • Diametri del rame e carica aggiuntiva sono definiti per modello.
  • Entrambi gli scarichi condensa sono quotati e collaudabili.
  • Linea elettrica, protezioni e schema di collegamento sono compresi.
  • Supporti, distanze, rumore e acqua di sbrinamento sono risolti.
  • Prove del circuito, vuoto e collaudo simultaneo sono esplicitati.
  • Impresa, tecnici e documentazione sono adeguati all’intervento.

Domande frequenti

Che differenza c’è tra dual split e multisplit?

Dual split indica precisamente due unità interne collegate a una esterna; multisplit è il termine più ampio per sistemi con due o più terminali.

Posso accendere un solo split alla volta?

Sì, nelle normali configurazioni ogni interna può essere accesa separatamente. Va però verificata la capacità minima dell’esterna per un funzionamento parziale confortevole.

Posso usare uno split in caldo e l’altro in freddo?

Di norma no nei dual residenziali a pompa di calore: i setpoint possono differire, ma la modalità generale deve coincidere. Fa fede il manuale del modello.

Quanti BTU servono per due stanze?

Si calcola prima il carico in kW di ciascun ambiente e poi si sceglie una combinazione ammessa. Sommare soltanto metri quadrati o BTU commerciali può sovra o sottodimensionare il sistema.

La potenza dell’esterna deve uguagliare la somma delle interne?

Non necessariamente. Alcune combinazioni ammettono una somma superiore, ma bisogna controllare la resa disponibile con uso simultaneo e la contemporaneità reale dei carichi.

Quanti tubi servono per un dual split?

Normalmente ogni interna ha una coppia di tubi frigoriferi, quindi quattro tubi di rame complessivi, oltre a cavi e due scarichi condensa. Lo schema specifico resta vincolante.

Qual è la lunghezza massima delle tubazioni?

Dipende dall’apparecchio: vanno rispettati limite del singolo ramo, totale e dislivello. I valori variano sensibilmente fra modelli e si leggono nel manuale di installazione.

Serve aggiungere gas refrigerante?

Solo quando lunghezze e istruzioni lo richiedono. La quantità si calcola sui metri secondo il produttore e viene gestita da personale qualificato, non stimata a pressione.

Si possono unire i due scarichi condensa?

Sì, se il collettore è dimensionato, mantiene pendenza e impedisce riflussi. Ogni ramo deve poter essere provato e pulito senza scaricare nell’altro split.

Il dual split consuma meno di due monosplit?

Non sempre. Dipende da efficienza stagionale, modulazione, contemporaneità e posa; il confronto va fatto su modelli e profili d’uso equivalenti.

Chi può installare un condizionatore dual split?

Il collegamento del circuito frigorifero richiede operatori e imprese con i requisiti applicabili F-gas; anche parti elettriche e impiantistiche devono rispettare le abilitazioni previste.

Cosa deve comprendere il collaudo?

Prove del circuito, vuoto, verifica condensa ed elettrico, funzionamento di ogni interna e prova simultanea, oltre alla consegna di istruzioni e documentazione.
