Guida a barriera e freno al vapore: valore Sd, differenze, posizione in tetti e pareti, membrane igrovariabili, posa, condensa, errori e costi.
La barriera al vapore e il freno al vapore servono entrambi a controllare il passaggio del vapore acqueo dentro pareti, tetti e solai, ma non sono equivalenti. La barriera oppone una resistenza molto elevata; il freno limita il flusso senza bloccarlo quasi completamente. Scegliere il telo più “chiuso” non significa quindi proteggere meglio l’edificio: una barriera collocata nel punto sbagliato può intrappolare umidità e impedire alla stratigrafia di asciugarsi.
La decisione deve derivare dalla verifica termoigrometrica dell’intero pacchetto, considerando clima, uso dei locali, riscaldamento e raffrescamento, materiali, tenuta all’aria e possibilità di asciugatura. Nella maggior parte degli edifici riscaldati lo strato di controllo del vapore si trova sul lato interno, cioè sul lato caldo dell’isolante in inverno; non è però una regola da applicare senza calcolo a piscine, celle frigorifere, climi caldi umidi o strutture sottoposte a flussi stagionali inversi.
Sommario
Il vapore acqueo tende a muoversi dalle zone con maggiore pressione di vapore verso quelle con pressione minore. In inverno, in un’abitazione riscaldata, il flusso prevalente è normalmente dall’interno verso l’esterno. Se attraversando la parete o il tetto il vapore raggiunge strati abbastanza freddi, può condensare e trasformarsi in acqua.
Uno strato di controllo limita la quantità di vapore che entra nella parte fredda della costruzione. Il freno al vapore la riduce in modo controllato e lascia una certa capacità di asciugatura; la barriera al vapore presenta invece una resistenza molto alta. Le denominazioni commerciali non sono sufficienti: il dato da leggere è il valore Sd dichiarato.
Da smartphone scorri la tabella in orizzontale.
| Elemento | Funzione | Caratteristica decisiva | Errore frequente |
|---|---|---|---|
| Freno al vapore | Riduce e regola la diffusione | Valore Sd medio o variabile | Sceglierlo soltanto in base al nome del prodotto |
| Barriera al vapore | Ostacola fortemente la diffusione | Valore Sd molto elevato e continuità | Impiegarla sempre, anche quando impedisce l’asciugatura |
| Membrana traspirante | Favorisce l’uscita del vapore e protegge da acqua e vento | Sd basso e prestazioni all’acqua | Posarla sul lato interno al posto del freno |
| Strato di tenuta all’aria | Blocca i passaggi d’aria incontrollati | Giunti, raccordi e attraversamenti sigillati | Confonderlo con la sola resistenza alla diffusione |
| Impermeabilizzazione | Protegge dall’acqua liquida | Tenuta all’acqua e sistema di raccordo | Considerarla automaticamente traspirante o barriera al vapore |
Il valore Sd, espresso in metri, indica lo spessore d’aria equivalente che offre la stessa resistenza alla diffusione del vapore dello strato considerato. Un telo con Sd pari a 5 m oppone al passaggio del vapore una resistenza paragonabile a cinque metri d’aria ferma; uno con Sd pari a 100 m è molto più chiuso.
La relazione di base è:
Sd = μ × d
Esempio: un materiale spesso 0,2 mm, quindi 0,0002 m, con μ pari a 100.000 ha Sd = 100.000 × 0,0002 = 20 m. Il calcolo serve a capire il dato, ma per una membrana si utilizza il valore Sd dichiarato dal produttore, determinato con le prove previste: μ può variare con materiale, umidità e condizioni di misura.
Lo spessore da solo non identifica la prestazione. Una sottile lamina di alluminio può essere molto chiusa, mentre uno strato assai più spesso di lana minerale resta aperto alla diffusione. Anche piccoli fori, sovrapposizioni non sigillate e raccordi mancanti possono rendere inefficace il comportamento reale dell’insieme.
Per gli schermi e le membrane sintetiche delle coperture discontinue, la UNI 11470:2015 distingue le tipologie in funzione della resistenza alla diffusione. Questa classificazione è utile per leggere i prodotti da tetto, ma non deve essere trasformata in una prescrizione universale per qualsiasi parete o materiale.
Da smartphone scorri la tabella in orizzontale.
| Tipologia secondo UNI 11470 | Valore Sd | Comportamento indicativo |
|---|---|---|
| Membrana altamente traspirante | Sd ≤ 0,1 m | Molto aperta alla diffusione |
| Membrana traspirante | 0,1 m < Sd ≤ 0,3 m | Aperta alla diffusione |
| Schermo freno al vapore | 2 m < Sd ≤ 20 m | Riduce il flusso di vapore |
| Freno al vapore a media diffusività | 20 m < Sd ≤ 40 m | Più chiuso |
| Freno al vapore a bassa diffusività | 40 m < Sd ≤ 100 m | Molto chiuso, ma non classificato come barriera |
| Barriera al vapore | Sd > 100 m | Resistenza estremamente elevata |
La fascia tra 0,3 e 2 m non compare tra le categorie riportate nella tabella della UNI 11470 per questi specifici schermi da copertura. Un prodotto con quel valore può comunque avere una precisa destinazione d’uso; occorre riferirsi alla sua norma di prodotto, al progetto e alla stratigrafia.
La diffusione avviene attraverso i materiali per effetto della differenza di pressione di vapore. Il trasporto convettivo avviene invece quando aria umida passa attraverso fessure, prese, giunti o attraversamenti. Una piccola perdita d’aria può portare localmente molta più umidità di quella che attraversa una superficie integra per diffusione.
Per questo il telo deve spesso svolgere anche la funzione di tenuta all’aria, oppure raccordarsi a uno strato ermetico separato. Incollare le sovrapposizioni ma lasciare aperto il bordo lungo una parete rende il sistema discontinuo. Lo stesso vale per cavi, tubi, travi, finestre da tetto e botole.
Tenuta all’aria non significa assenza di ventilazione degli ambienti. L’edificio deve ricambiare aria attraverso finestre o ventilazione meccanica controllata, non attraverso fessure nascoste nel pacchetto isolante.
Negli edifici prevalentemente riscaldati, lo strato di controllo viene normalmente collocato sul lato caldo dell’isolante, quindi verso l’interno. In questo modo limita l’ingresso di vapore negli strati che in inverno raggiungono temperature più basse. La sua posizione deve essere continua rispetto a pareti, solaio, serramenti e altri componenti.
La formula “sempre sul lato caldo” è però una semplificazione climatica. In estate, con ambienti raffrescati e aria esterna calda e umida, il flusso può invertirsi. In piscine, lavanderie, cucine industriali, celle frigorifere e locali con pressioni o umidità particolari occorre un’analisi specifica. Una barriera su entrambi i lati può intrappolare l’acqua di costruzione o eventuali infiltrazioni.
La stratigrafia dovrebbe poter asciugare almeno in una direzione. In molte coperture si adotta una resistenza alla diffusione decrescente dall’interno verso l’esterno: freno o barriera sul lato interno, isolante e membrana traspirante verso il manto. Questa configurazione resta da verificare per materiali e clima reali.
In un tetto isolato tra o sopra le travi, lo strato interno controlla vapore e aria provenienti dai locali. Sopra l’isolante, una membrana traspirante e impermeabile all’acqua protegge da infiltrazioni accidentali e dal vento, consentendo l’uscita del vapore. L’eventuale camera di ventilazione si trova più all’esterno e ha una funzione distinta.
Un tetto con tavolato, guaina bituminosa o pannelli molto chiusi all’esterno può avere scarsa capacità di asciugatura. Aggiungere dall’interno una barriera ad alto Sd senza calcolo può racchiudere legno e isolante tra due strati impermeabili. In una riqualificazione dall’esterno, la posa “sub-and-top” attorno alle travi richiede membrane igrovariabili progettate per questa configurazione e dettagli verificati, non un comune foglio di polietilene.
La UNI 11470 disciplina campo d’impiego e posa degli schermi e membrane sintetiche nelle coperture discontinue. Oltre allo Sd, contano massa areica, resistenza meccanica, comportamento all’acqua, supporto continuo o discontinuo, pendenza e sigillature.
Nel sottotetto abitabile, l’involucro termico segue normalmente le falde: lo strato di controllo del vapore deve quindi raccordarsi a pareti, colmo, travi, finestre e impianti. Una controparete tecnica interna può ospitare cavi e prese senza forare ripetutamente la membrana.
Se il sottotetto non è riscaldato e l’isolamento è sul solaio, il lato caldo è verso i locali sottostanti. La necessità e la posizione del telo dipendono dal solaio esistente, dall’isolante e dalla ventilazione del volume superiore. Posare un foglio sopra l’isolante, sul lato freddo, può ostacolare l’asciugatura e non sostituisce la protezione all’aria sul lato corretto.
Nel tetto caldo l’isolante si trova sotto il manto impermeabile. Lo strato di controllo del vapore viene generalmente previsto sotto l’isolante, sul lato interno, per limitare l’umidità che potrebbe raggiungere il manto esterno molto chiuso. Continuità e raccordi con bocchettoni, risvolti e parapetti sono decisivi.
Nel tetto rovescio l’isolante idoneo è posto sopra l’impermeabilizzazione; quest’ultima può svolgere più funzioni, ma il comportamento termoigrometrico va valutato sul sistema completo. Non si aggiunge automaticamente un secondo foglio perché un dettaglio visto per il tetto caldo lo prevede.
Le membrane bituminose, i fogli plastici e i prodotti termoadesivi hanno prestazioni e modalità di posa differenti. Compatibilità con primer, supporto, fissaggio dell’isolante, rischio di punzonamento e comportamento al fuoco devono risultare dal progetto.
L’isolamento interno raffredda la muratura esistente e può aumentare il rischio di condensa all’interfaccia. Nei sistemi a secco con isolanti fibrosi, il freno o la barriera si colloca normalmente tra isolante e rivestimento interno, sigillandolo lungo tutto il perimetro. Prese e impianti dovrebbero stare in una controparete tecnica davanti allo strato ermetico.
Una barriera molto chiusa può essere appropriata in alcune stratigrafie, ma diventa critica se la parete riceve pioggia battente, presenta umidità di risalita o non può asciugare verso l’esterno. I freni igrovariabili riducono la diffusione in inverno e diventano più aperti quando le condizioni favoriscono l’asciugatura verso l’interno. Anche questi prodotti richiedono una verifica: non risolvono infiltrazioni o murature permanentemente bagnate.
Esistono sistemi interni capillarmente attivi progettati senza membrana tradizionale. Materiali, collanti e finiture lavorano insieme per assorbire, distribuire e restituire l’umidità. Non vanno mescolati con componenti casuali o chiusi con pitture poco permeabili.
Un cappotto esterno ben progettato mantiene più calda la muratura e spesso non richiede un telo interno separato. Intonaco interno, muratura, isolante e finitura devono però essere verificati nel loro insieme. Locali molto umidi, materiali preesistenti chiusi o condizioni climatiche particolari possono cambiare il risultato.
Nella facciata ventilata, lo strato esterno deve proteggere dal vento e dall’acqua lasciando uscire il vapore. Una membrana antivento traspirante sul lato freddo non svolge la stessa funzione del freno interno. La camera ventilata non corregge una perdita d’aria che porta umidità dietro l’isolante.
Sotto un massetto o un pavimento, il foglio può controllare il vapore proveniente dal basso, separare gli strati o proteggere l’isolante dall’acqua di costruzione. Su un solaio verso un ambiente freddo la posizione dipende dalla direzione prevalente del flusso; sul terreno occorre considerare anche umidità capillare e acqua liquida.
Una barriera al vapore non è automaticamente una barriera contro la risalita, una membrana impermeabile o una barriera al radon. Queste funzioni possono essere combinate soltanto se il prodotto è dichiarato e posato per ciascuna prestazione, con giunti e attraversamenti compatibili.
Sotto parquet e pavimenti resilienti, un telo superficiale non permette di ignorare l’umidità residua del massetto. Il supporto deve comunque raggiungere i limiti richiesti e la soluzione deve essere autorizzata dal sistema di posa.
Una membrana igrovariabile modifica il proprio Sd in funzione dell’umidità relativa. In condizioni invernali normalmente più secche è più resistente e limita il flusso verso gli strati freddi; quando l’umidità aumenta può diventare più aperta e favorire l’asciugatura verso l’interno.
È particolarmente interessante nelle ristrutturazioni di tetti e pareti in cui la capacità di asciugatura esterna è limitata. Il campo di variazione deve essere dichiarato e valutato con le condizioni previste. Non basta la parola “intelligente”: occorrono durabilità della funzione, compatibilità con adesivi e supporti e simulazione adeguata nei casi complessi.
Durante il cantiere, intonaci e massetti immettono molta umidità nell’aria. La membrana non sostituisce ventilazione e deumidificazione controllata. Chiudere l’isolante mentre legno o muratura sono bagnati può superare la capacità di asciugatura prevista.
La UNI EN ISO 13788:2013 fornisce un metodo mensile semplificato per valutare condensa superficiale, rischio di muffa e condensazione interstiziale dovuta alla diffusione. Il metodo, spesso associato al diagramma di Glaser, non considera in modo completo trasporto d’aria, pioggia, capillarità, accumulo igroscopico e variazione delle proprietà con l’umidità.
Per stratigrafie leggere, materiali igroscopici, climi estivi critici, coperture con forte irraggiamento, pareti esposte alla pioggia o membrane variabili può servire una simulazione dinamica secondo UNI EN 15026. La verifica deve usare condizioni climatiche e d’uso realistiche, non soltanto valori medi generici.
Il controllo normativo non consiste nel trovare il punto in cui le due curve si incrociano e aggiungere una barriera. Occorre valutare quantità accumulata, evaporazione stagionale, contenuto critico dei materiali e capacità di asciugatura. La tenuta all’aria deve essere progettata parallelamente.

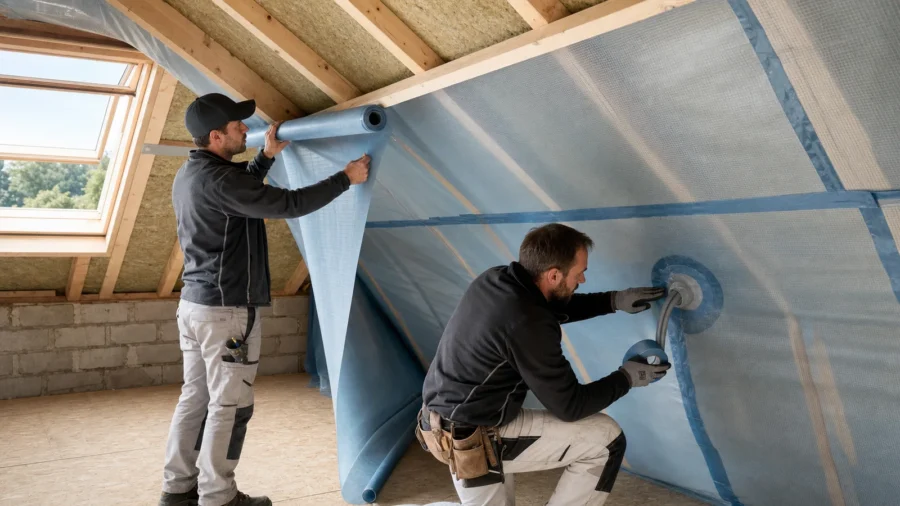

Prima della posa si identifica il piano continuo della tenuta all’aria e si disegnano tutti i raccordi. La membrana viene stesa senza tensioni eccessive e con sovrapposizioni conformi alle istruzioni. I sormonti si sigillano con nastri compatibili; le giunzioni a muratura, legno, calcestruzzo e metallo richiedono collanti o sigillanti specifici.
Graffe e fissaggi devono essere limitati, posizionati nelle zone previste e coperti quando richiesto. I passaggi di tubi e cavi si chiudono con manicotti o nastri deformabili. Angoli, travi, tiranti e serramenti non vanno risolti con ritagli sovrapposti casualmente.
Una controparete tecnica tra membrana e finitura riduce le perforazioni successive. Se un impiantista fora il telo dopo il collaudo, il punto deve essere riparato con il sistema previsto. Nastri generici da imballaggio o siliconi non verificati possono perdere adesione con polvere, umidità e invecchiamento.
Da smartphone scorri la tabella in orizzontale.
| Errore | Possibile conseguenza | Correzione |
|---|---|---|
| Barriera sul lato freddo senza verifica | Condensa e umidità intrappolata | Riprogettare la stratigrafia, non aggiungere un secondo telo |
| Sormonti non incollati | Passaggio d’aria umida nell’isolante | Sigillare con nastro compatibile su superficie pulita |
| Bordi lasciati aperti | Perdita della continuità ermetica | Raccordare a intonaco, solaio, serramenti e pareti |
| Fori di impianti e faretti | Condensa localizzata e dispersioni | Usare manicotti e creare un vano tecnico |
| Due strati molto chiusi | Asciugatura quasi impossibile | Verificare almeno una via di essiccazione |
| Membrana sbagliata all’esterno | Acqua o vento nell’isolante, oppure vapore bloccato | Usare il prodotto sottotegola previsto dal sistema |
| Legno o muratura chiusi bagnati | Muffa, marcescenza e perdita di prestazione | Misurare l’umidità e asciugare prima della chiusura |
Macchie che compaiono in inverno, odore di muffa, legno scuro, isolante bagnato, gocciolamenti senza infiltrazione evidente e condensa vicino a prese o travi possono indicare un difetto termoigrometrico o di tenuta all’aria. Non provano da soli che il problema sia la membrana.
La diagnosi deve distinguere diffusione, perdita d’aria, infiltrazione meteorica, tubo danneggiato e risalita. Termografia, igrometria, ispezioni endoscopiche, misure nel legno, blower door test e piccoli saggi possono essere combinati. Aprire indiscriminatamente la finitura rischia di alterare le condizioni prima di averle documentate.
Una muffa superficiale può dipendere da ponte termico e ventilazione insufficiente, senza condensa dentro la parete. All’opposto, una stratigrafia può accumulare acqua internamente quando la superficie sembra asciutta.
Il telo incide meno dei dettagli. Materiale, nastri e sigillanti possono costare pochi euro al metro quadrato, ma travi, finestre, impianti e supporti irregolari aumentano la manodopera. Nei rifacimenti dall’esterno, accesso e smontaggio della copertura pesano molto più della membrana.
Come riferimento pubblico, il Prezzario Emilia-Romagna 2026 indica circa 3,85-4,86 euro/m² per fogli di polietilene estruso posati a secco e sigillati, 17,17-19,64 euro/m² per membrane bitume-polimero da 3 mm e 30,55 euro/m² per una barriera termoadesiva bituminosa con lamina di alluminio. Sono voci con materiali e lavorazioni differenti, non prezzi intercambiabili né preventivi completi di un tetto.
Vuoi ritrovare più facilmente Edilizia.com su Google?
Aggiungi Edilizia.com alle fonti preferite e rendi più semplice recuperare guide, norme, sentenze e aggiornamenti quando cerchi su Google.
Aggiungi su GoogleÈ gratis e ti aiuta a trovarci prima nei risultati di ricerca.
Da smartphone scorri la tabella in orizzontale.
| Voce | Fascia orientativa | Cosa può farla aumentare |
|---|---|---|
| Membrana sintetica | Circa 2-8 euro/m² di materiale | Armatura, Sd variabile, grammatura e certificazioni |
| Nastri, collanti e manicotti | Circa 1-5 euro/m² equivalente | Molti bordi e attraversamenti |
| Posa su superficie semplice | Circa 6-15 euro/m² | Accessibilità, supporto e quantità minima |
| Posa complessa con raccordi | Circa 15-35 euro/m² o più | Travi, finestre, impianti e riparazioni |
| Verifica e progetto termoigrometrico | Da alcune centinaia di euro | Simulazione dinamica, rilievi e numero di stratigrafie |
Le fasce sono indicative e non includono isolamento, finiture, ponteggi, demolizioni o rifacimento del manto. Un’offerta corretta deve separare superficie netta, sfrido, accessori, metri lineari di raccordo, attraversamenti e collaudo.
Costo totale = superficie × (membrana + posa) + raccordi lineari + attraversamenti + verifica tecnica
Esempio illustrativo per 100 m²: membrana e posa ordinaria a 15 euro/m² = 1.500 euro; 45 m di raccordi a 8 euro = 360 euro; 12 attraversamenti a 18 euro = 216 euro; verifica e dettagli 450 euro. Totale: 2.526 euro, prima di IVA e opere di finitura. Il prezzo non deve essere usato come tariffa: mostra quanto i punti singolari incidano anche con un telo economico.
Indica Comune, stratigrafia esistente, posizione dell’isolante, uso dei locali, presenza di riscaldamento o raffrescamento e superficie. Un tecnico potrà valutare se serve un freno, una barriera o una soluzione diversa.
La posa isolata di un telo all’interno può rientrare nella manutenzione ordinaria, ma nella pratica barriera e freno fanno parte di interventi più ampi su tetto, parete o solaio. Titolo edilizio, autorizzazione paesaggistica, pratica strutturale e sicurezza dipendono dall’insieme delle opere e dalle regole locali.
Non esiste un bonus autonomo per la barriera al vapore. Il costo può concorrere a una detrazione quando è necessario e compreso in un intervento agevolabile di isolamento o ristrutturazione, nel rispetto dei requisiti tecnici, fiscali e documentali applicabili. Fattura e computo devono collegarlo chiaramente all’opera principale.
Il fascicolo tecnico dovrebbe conservare verifica termoigrometrica, schede e dichiarazioni di prestazione, disegni dei raccordi, fotografie prima della chiusura ed eventuali prove di tenuta. Questi documenti sono preziosi quando si aggiungono impianti o si interviene nuovamente sulla copertura.
“Sotto” dipende dall’orientamento del componente. Negli edifici riscaldati va normalmente sul lato interno e caldo dell’isolante; nel tetto visto dall’esterno può quindi trovarsi sotto. La posizione finale va verificata sul pacchetto.
Non esiste una scelta migliore in assoluto. La barriera limita di più il passaggio, il freno conserva maggiore capacità di asciugatura. Serve il valore Sd che rende sicura la stratigrafia nelle condizioni previste.
Solo un prodotto con caratteristiche dichiarate, spessore controllato e accessori compatibili può essere progettato come strato durevole. Un foglio generico può strapparsi, degradarsi o non disporre dei dati necessari.
Non c’è una regola universale basata sulla stampa. Alcune membrane hanno un verso di posa per nastri integrati, superficie, rinforzo o comportamento variabile. Si seguono scheda e istruzioni del fabbricante.
No. Può prevenire condensa interstiziale in una stratigrafia corretta, ma la muffa superficiale può dipendere da ponti termici, umidità interna e ricambio d’aria. Prima si identifica il meccanismo.
No. La membrana gestisce diffusione, vento e acqua secondo le sue prestazioni; la camera ventilata smaltisce calore e umidità mediante un flusso d’aria. Sono funzioni complementari, non equivalenti.
I fissaggi previsti dal sistema sono gestibili, ma attraversamenti e fori non controllati vanno evitati o sigillati. Una camera tecnica interna riduce il rischio di danneggiare lo strato ermetico.
La lana minerale è molto aperta alla diffusione, ma la necessità dello strato di controllo dipende dall’intera parete o copertura. Alcuni pannelli sono già rivestiti con kraft o alluminio; le giunzioni devono comunque essere rese continue.
Non automaticamente. Una barriera al radon deve essere dichiarata per il gas, continua e raccordata a fondazioni, tubazioni e sistemi di depressurizzazione. Una membrana con Sd elevato può non avere la necessaria prestazione al radon.
La membrana giusta è quella che mantiene asciutto il pacchetto e gli consente di recuperare l’umidità imprevista. Per sceglierla servono Sd, posizione, continuità e verifica dell’intera stratigrafia: il colore del telo o la parola “barriera” sulla confezione non bastano.
