blankFacciate ventilate leggere costituito da lastre di rivestimento, pezzi speciali e struttura di supporto metallica

LightWall è un sistema per la realizzazione di facciate ventilate leggere e per il rivestimento di edifici industriali, commerciali, agricoli e per uffici, costituito da lastre di rivestimento in polimglass e da pezzi speciali che vengono fissati ad una struttura in alluminio sottostante mediante opportuni accessori (fissaggi ed elementi di giunzione e tenuta).

Il sistema LightWall è composto da:

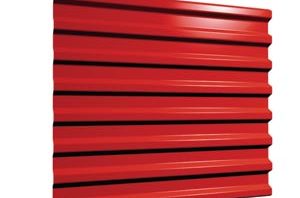

  • Greca 143, una lastra grecata con passo di 143 mm, alta 37 mm e spessa 2,8 mm. Viene prodotta con una larghezza di 1060 mm (larghezza utile della lastra sormontata: 1001 mm) e con lunghezza 1200 mm.
  • LW26, una lastra caratterizzata da un profilo misto con l’estradosso ondulato, per esaltarne le valenze estetiche, e dal fondo piano che permette un miglior fissaggio alla struttura di sostegno. Viene prodotta nella dimensione standard di 1.200 x 1.100 mm con passo di 88 mm.

CARATTERISTICHE GENERALI
Materiale costitutivo lastre e gli accessori del sistema LightWall:
il Polimglass® è un materiale coestruso realizzato facendo convergere in un’unica testa di estrusione diversi tipi di materiali termoplastici preparati in tre diversi estrusori. Il risultato è una lamina unica, ma stratificata su tre strati diversi.

Ognuno di questi tre strati ha delle specifiche caratteristiche studiate per assolvere a determinate funzioni:

  • Strato superiore in metacrilato: barriera ai raggi U.V., colorazione della lastra, resistenza agli agenti atmosferici e alle aggressioni chimiche ambientali di qualsiasi tipo;
  • Strato centrale additivato con inerte: riduzione della dilatazione termica lineare, resistenza meccanica e abbattimento acustico;
  • Strato inferiore in compound elastico: elasticità, resistenza all’urto, protezione della parte inferiore della lastra da ogni tipo di aggressione chimica.
blank blank blank

Colori brillanti e inalterabili garantiti per 15 anni

  • Resistenza chimica ineguagliabile alle aggressioni della nebbia salina e ai vapori acidi (prestazioni superiori all’acciaio inox)
  • Assenza assoluta di manutenzione, con la loro superficie liscia e brillante le lastre in polimglass respingono la polvere e i depositi dovuti alle emissioni inquinanti
  • Resistenza all’urto (norma UNI EN 1013-1): 12 J (valore minimo richiesto 0,48 J)

DATI TECNICI

Larghezza 1200 mm
Altezza 1104 mm
Altezza utile 1054 mm
Passo 88 mm
Altezza profilo 26 mm
Spessore 2,8 mm
Peso 5,8 Kg/m²

VOCI DI CAPITOLATO

FACCIATA VENTILATA SISTEMA LIGHTWALL – LW26

  • La facciata ventilata sarà realizzata utilizzando come paramento esterno lastre tipo LW 26 in Polimglass (materiale sintetico in tre strati coestruso con procedimento brevettato).
  • Lo strato esterno resistente ai raggi U.V. è in metacrilato con spessore medio di 0,2 mm, colorato nella massa con speciali master con finitura lucida o metallizzata.
  • Lo spessore totale medio della lastra è di 2,8 mm, l’altezza massima del profilo è di 26 mm, il passo delle onde è di 88 mm, la larghezza della lastra è di 1104 mm, la lunghezza è a richiesta.
  • Le lastre verranno bloccate alla struttura sottostante, composta da profili portanti e staffe di ancoraggio, mediante le apposite viti autoperforanti in acciaio inox con testa Torx verniciata, inserite in speciali inserti in EPDM, con passo standard di 1200 mm.
  • I raccordi d’angolo e la finitura superiore verranno realizzati con l’apposito profilo angolare stondato in Polimglass; per l’eventuale bordatura delle aperture è previsto un apposito profilo in alluminio estruso Verniciato o anodizzato.
  • Le ultime lastre in alto verranno rifinite con una guarnizione in neoprene.


FACCIATA VENTILATA SISTEMA LIGHTWALL – GRECA 143

  • La facciata ventilata sarà realizzata utilizzando come paramento esterno lastre tipo Greca 143 in Polimglass (materiale sintetico in tre strati coestruso con procedimento brevettato).
  • Lo strato esterno resistente ai raggi U.V. è in metacrilato con spessore medio di 0,2 mm, colorato nella massa con speciali master con finitura lucida o metallizzata.
  • Lo spessore totale medio della lastra è di 2,8 mm, l’altezza massima del profilo è di 37 mm, il passo delle greche è di 143 mm, la larghezza della lastraè di 1060 mm, la lunghezza è a richiesta.
  • Le lastre verranno bloccate alla struttura sottostante, composta da profili portanti e staffe di ancoraggio, mediante le apposite viti autoperforanti in acciaio inox con testa Torx verniciata, inserite in speciali inserti in EPDM, con passo standard di 1200 mm.
  • I raccordi d’angolo e la finitura superiore verranno realizzati con l’apposito profilo angolare stondato in Polimglass; per l’eventuale bordatura delle aperture è previsto un apposito profilo in alluminio estruso Verniciato o anodizzato.
  • Le ultime lastre in alto verranno rifinite con una guarnizione in neoprene.
