Vernice intumescente: supporti, spessori, certificazione e controlli

Una trave in acciaio può perdere capacità portante quando la temperatura cresce durante un incendio. La vernice intumescente è un rivestimento reattivo: sotto l’effetto del calore si espande e forma uno strato carbonioso isolante che rallenta il riscaldamento del profilo. La prestazione, però, non appartiene al barattolo da solo. Dipende dall’elemento da proteggere, dalla classe richiesta, dal prodotto provato, dallo spessore applicato, dalla compatibilità di primer e finitura e dalla qualità della posa.

Un’indicazione commerciale come “protezione R 60” non basta per stabilire quanta vernice occorra su una specifica trave. Un pilastro tubolare, una trave a I e un elemento molto massiccio hanno comportamenti diversi; anche l’esposizione al fuoco su tre o quattro lati cambia il calcolo.

Prima di acquistare il materiale servono il progetto antincendio e una distinta dei profili, poi una tabella degli spessori per ciascun elemento e infine misure e documenti di cantiere che dimostrino ciò che è stato realmente applicato.

Come funziona un rivestimento intumescente

Il rivestimento contiene componenti che, al raggiungimento delle condizioni previste, reagiscono formando una schiuma carboniosa. La barriera rallenta il trasferimento del calore verso il supporto; non rende l’acciaio “incombustibile”, non spegne l’incendio e non elimina la necessità delle altre misure di sicurezza. La schiuma deve rimanere aderente e coerente durante la prova al fuoco: uno strato che si stacca o che è discontinuo non offre la prestazione calcolata.

La parola intumescente descrive il comportamento del materiale, ma non identifica un’applicazione universale. Esistono sistemi per acciaio strutturale, prodotti per legno e soluzioni per altre destinazioni; certificati, supporti e campi di applicazione non sono intercambiabili. Una pittura che migliora la reazione al fuoco di una superficie non attribuisce automaticamente una classe di resistenza al fuoco a una trave. Nel primo caso si considera il contributo del materiale allo sviluppo dell’incendio; nel secondo la capacità dell’elemento costruttivo di mantenere determinate prestazioni per il tempo richiesto.

R 30, R 60 e R 120: la classe è dell’elemento, non della latta

La sigla R riguarda la capacità portante per il tempo indicato in minuti, nelle condizioni di classificazione. E e I descrivono rispettivamente tenuta ai fumi e alle fiamme e isolamento termico degli elementi separanti. Una trave portante protetta può dover soddisfare R 60, mentre una parete di compartimentazione può richiedere una combinazione diversa. Scrivere “vernice REI 120” per qualunque superficie è quindi impreciso: va identificato l’elemento e la prestazione richiesta dal progetto.

La sezione S.2 del Codice di prevenzione incendi inquadra la resistenza al fuoco nella strategia dell’attività. Il quadro dei Vigili del Fuoco sul D.M. 9 marzo e 16 febbraio 2007 distingue prestazione richiesta e metodi di classificazione. La UNI EN 13501-2:2023 definisce la classificazione in base ai risultati delle prove pertinenti. Questi riferimenti non autorizzano a scegliere uno spessore “tipico” senza un calcolo riferito all’opera.

Il fattore di sezione e la temperatura critica

Per gli elementi in acciaio si considera il rapporto tra superficie esposta al fuoco e volume di acciaio, spesso espresso come Ap/V o, in altra notazione, Hp/A. A parità di condizioni, un profilo sottile con molta superficie esposta rispetto alla massa tende a riscaldarsi più rapidamente di uno massiccio. Il progetto tiene conto anche dell’esposizione su più lati, della configurazione del profilo e della temperatura critica assunta per la verifica strutturale. La tabella prestazionale del prodotto restituisce lo spessore necessario entro il suo campo di applicazione provato.

Un esempio qualitativo chiarisce l’errore più comune: due travi di uguale lunghezza e destinate entrambe a R 60 possono richiedere spessori diversi se una ha un fattore di sezione più elevato. Copiare su tutta la carpenteria il valore indicato per un solo profilo crea zone insufficientemente protette o sprechi. Se cambiano le sezioni rispetto al progetto, la distinta deve essere aggiornata prima della posa.

Quali supporti si possono trattare

Acciaio strutturale: il caso più comune

La UNI EN 13381-8:2013 riguarda il metodo di prova del contributo alla resistenza al fuoco dei protettivi reattivi applicati a elementi di acciaio. Il suo campo comprende specifiche geometrie e limiti: non bisogna estendere automaticamente le tabelle a qualsiasi elemento, per esempio a barre tese o a travi con anima forata se non coperte da una valutazione appropriata. Il progettista verifica che la forma del profilo, il fattore di sezione e lo spessore scelto rientrino nella documentazione prestazionale del sistema.

Su acciaio nuovo è più facile programmare sabbiatura, primer e rivestimento in officina. In un edificio esistente servono invece rilievo, prove di adesione quando previste, identificazione dei vecchi strati, accesso a nodi e saldature e gestione delle parti nascoste. Una vernice intumescente applicata sopra una pittura preesistente sconosciuta non è automaticamente un ciclo valido: l’adesione al supporto e la compatibilità dell’intero pacchetto devono essere dimostrate.

Acciaio zincato o già verniciato

Lo zinco e i rivestimenti preesistenti cambiano la preparazione del supporto. Sgrassaggio, irruvidimento, primer di adesione o rimozione del ciclo precedente possono essere necessari secondo le istruzioni del sistema approvato. La scelta non si risolve dicendo “è una vernice per metallo”: occorre una conferma scritta del produttore sulla combinazione esatta di substrato, primer, intumescente e finitura, eventualmente supportata da prove in campo. Le zone saldate o riparate dopo la verniciatura richiedono il ripristino del ciclo e dello spessore.

Legno e calcestruzzo: verifiche diverse

Per il legno esistono kit di protezione reattiva, ma la UNI EN 13381-7:2019 ha un campo di prova specifico e non trasforma un prodotto per acciaio in un rivestimento certificato per travi lignee. Anche l’effetto sulla velocità di carbonizzazione e la soluzione costruttiva devono essere valutati per l’elemento reale. Per il calcestruzzo le protezioni applicate hanno altri metodi di valutazione e requisiti; non basta trasferire i millimetri calcolati per una trave metallica. Se il capitolato cita più supporti, bisogna pretendere documentazione prestazionale separata per ciascuno.

Acqua, solvente o epossidico: come scegliere il sistema

I sistemi monocomponenti all’acqua sono frequenti nell’edilizia ordinaria e possono offrire una finitura regolare; richiedono però condizioni di essiccazione controllate e non sono tutti adatti all’esterno o a un cantiere umido. Quelli a solvente hanno tempi e limiti propri, oltre a esigenze di ventilazione e sicurezza durante l’applicazione. I sistemi epossidici bicomponenti possono essere progettati per esposizioni più impegnative e alte prestazioni meccaniche, ma richiedono attrezzature, miscelazione e controllo della pot life coerenti con la scheda tecnica. Nessuna famiglia è “migliore” in assoluto.

La scelta dipende da classe, profili, ambiente interno o esterno, umidità, temperatura, possibilità di applicare in officina, aspetto architettonico e disponibilità di un ciclo approvato. In un atrio con carpenteria a vista la finitura conta molto; su una struttura industriale esposta agli agenti atmosferici la durabilità e la compatibilità anticorrosiva diventano decisive. La documentazione del fabbricante deve specificare se la finitura protettiva è obbligatoria, facoltativa o non ammessa per la configurazione richiesta.

Le istruzioni di applicazione del fabbricante, come il manuale tecnico FIRETEX FX7002, mostrano perché preparazione, primer, condizioni ambientali, finitura e misura dello spessore siano trattati come un unico sistema. Un manuale di un prodotto non può però sostituire la scheda e la valutazione del prodotto effettivamente scelto per il cantiere.

Preparazione del supporto e ciclo completo

La posa inizia con un controllo della carpenteria: rugine, calamina, grasso, sali, condensa, bordi taglienti, spigoli, saldature e bulloni devono essere individuati. La pulizia o sabbiatura va definita dal ciclo approvato, non da una regola unica valida per ogni vernice. Il supporto e il primer devono essere asciutti e compatibili; applicare sopra contaminanti o un primer non maturato favorisce distacchi e bolle che possono compromettere la protezione.

Il primer assicura protezione anticorrosiva e adesione soltanto quando fa parte delle combinazioni ammesse. Lo strato intumescente dà il contributo alla resistenza al fuoco allo spessore previsto. Il topcoat può proteggere dagli agenti ambientali e ottenere l’aspetto voluto, ma non deve bloccare l’espansione del rivestimento: tipo e spessore devono rientrare nelle indicazioni del sistema. Alcuni prodotti per ambienti asciutti possono essere usati senza finitura; all’esterno o in ambienti umidi la protezione richiesta cambia. Non si aggiunge una pittura decorativa qualsiasi a lavoro terminato.

Condizioni del cantiere e punto di rugiada

Temperatura dell’aria e dell’acciaio, umidità relativa, ventilazione e distanza dal punto di rugiada influenzano adesione ed essiccazione. Condensa invisibile su un profilo freddo può compromettere il ciclo. Chi applica deve registrare le condizioni nei momenti indicati dal produttore, sospendere il lavoro quando non rientrano nei limiti e proteggere il manufatto da pioggia, polvere e urti durante la maturazione. Il valore soglia non va copiato da un’altra scheda: varia con il prodotto e con lo strato applicato.

Officina o cantiere?

L’applicazione in officina offre condizioni più controllabili, ma trasporto e montaggio possono danneggiare il film. I nodi di connessione, le saldature e le porzioni lasciate libere per i collegamenti richiedono un piano di completamento. In cantiere la posa evita alcuni danni da movimentazione ma deve convivere con altre lavorazioni, accessi in quota e condizioni climatiche meno stabili. La scelta si fa per elementi e fasi, non soltanto per comodità dell’applicatore.

Spessore bagnato e spessore secco: la differenza decisiva

Lo spessore del film bagnato si misura durante la posa per controllare l’avanzamento della mano. Lo spessore del film secco (DFT) è quello da confrontare con il valore richiesto nella distinta di progetto dopo l’essiccazione, secondo il metodo e i criteri di accettazione pertinenti. La UNI EN ISO 2808:2019 descrive metodi di determinazione dei due spessori. Confondere i valori porta a un difetto grave: 1,5 mm bagnati non significano necessariamente 1,5 mm asciutti.

Per un semplice controllo di plausibilità, se un prodotto dichiara il 70% di solidi in volume e occorrono 1,2 mm secchi, il rapporto ideale è 1,2 / 0,70 = circa 1,7 mm bagnati. È solo un esempio di conversione: diluizioni ammesse, perdite, rugosità, numero di mani e istruzioni del fabbricante possono modificare la procedura. Non fornisce né lo spessore progettuale né l’accettazione finale. Il DFT va misurato dopo la maturazione con strumento idoneo e calibrazione appropriata; se si legge lo spessore totale del ciclo, occorre distinguere primer, intumescente e finitura secondo il piano di controllo.

Perché non esiste un numero universale di millimetri

La UNI EN 13381-8 valuta una gamma di spessori, sezioni, temperature di progetto e periodi di classificazione. Il prospetto da usare deve appartenere al prodotto e al sistema scelti, e il risultato deve essere valido per il profilo reale. Un dato pubblicitario di “fino a 120 minuti” non dice quale spessore serva sulla trave del cliente. In un computo corretto ogni gruppo di elementi con uguale prestazione e fattore di sezione ha il proprio valore, non un generico “due mani su tutto”.

La UNI 10898-1:2023 disciplina il controllo dell’applicazione dei sistemi intumescenti rispetto alle specifiche di progetto. L’impresa e la direzione dei controlli devono concordare prima della posa la mappa delle aree, il numero di letture, i punti critici e la gestione delle non conformità, applicando la norma e i documenti del sistema. Misurare soltanto in una zona comoda lasciando fuori nodi, ali inferiori, spigoli e riprese non rappresenta l’elemento protetto.

Marcatura, ETA, rapporti di prova e certificazione in opera

Per il rivestimento reattivo destinato all’acciaio esiste l’EAD 350402-00-1106, documento europeo di valutazione su cui possono basarsi valutazioni tecniche europee (ETA). Quando il prodotto è coperto da un’ETA, vanno verificati ETA, dichiarazione di prestazione e marcatura CE pertinente, insieme al campo d’impiego e agli allegati tecnici. Un’etichetta con scritto “certificato” o “ignifugo” non sostituisce questi documenti né la prova che il sistema installato corrisponda a quello valutato.

Il progetto deve raccogliere la valutazione o i rapporti tecnici che giustificano l’uso sul profilo, la tabella degli spessori, le istruzioni del fabbricante, le schede dei prodotti impiegati e la tracciabilità dei lotti. Sul lato dell’opera servono registri di preparazione, clima, applicazione, misure del film secco, riprese, fotografie e verbali di accettazione. Il portale modulistica dei Vigili del Fuoco riporta il modello PIN 2.2-2023 CERT.REI per la certificazione di resistenza al fuoco e il PIN 2.3-2018 DICH.PROD per la dichiarazione sui prodotti, quando pertinenti alla pratica. Compilazione e responsabilità spettano ai soggetti previsti dalla procedura, non al semplice venditore della vernice.

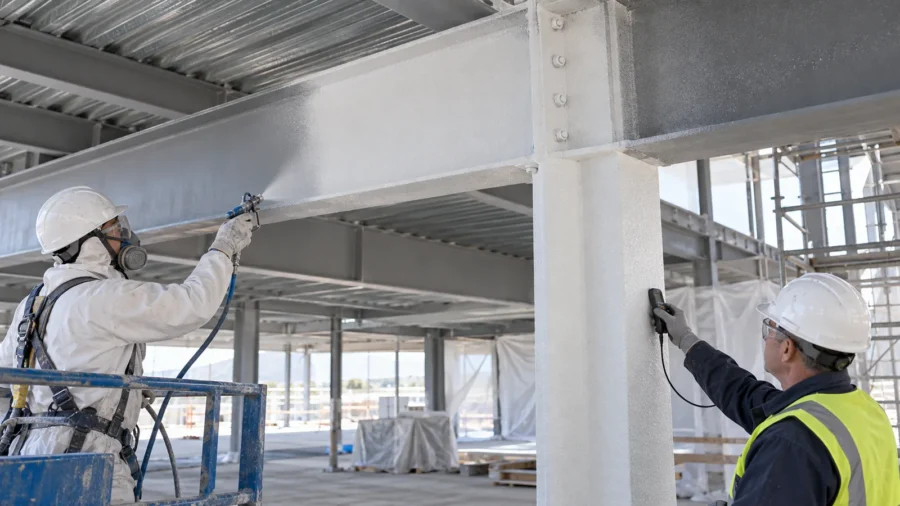

Controlli durante l’applicazione e al termine

Il controllo non deve essere rinviato all’ultima giornata, quando le strutture sono già coperte da controsoffitti o impianti. Prima di verniciare si identificano i profili e si confrontano con la distinta di progetto; poi si verificano preparazione e primer. Durante la posa si registrano lotto, miscela quando prevista, condizioni ambientali, numero di mani, tempi tra le mani e spessori bagnati. Dopo l’essiccazione si misurano gli spessori secchi e si ispezionano continuità, adesione, difetti e punti riparati.

Un esempio operativo: il progetto richiede spessori diversi per tre famiglie di travi. L’impresa applica lo stesso prodotto, ma contrassegna sui disegni ogni famiglia e consegna una tabella con profilo, posizione, valore richiesto e letture eseguite. Se una zona risulta sotto il limite, si applica una ripresa secondo scheda tecnica, si lascia maturare e si ripete il controllo; non basta annotare “da ritoccare” nel verbale finale. Se il profilo montato è diverso da quello previsto, la lettura del film non risolve il problema: prima si ricalcola il fabbisogno.

Difetti, riparazioni e manutenzione nel tempo

Colature, screpolature, bolle, scarsa adesione, zone scoperte, urti e corrosione non sono soltanto problemi estetici. Possono ridurre lo spessore utile o interrompere la continuità del sistema. La riparazione va progettata sulla causa: rimuovere lo strato instabile, preparare il supporto, ricostruire primer e rivestimento secondo procedura approvata, attendere la maturazione e misurare di nuovo. Aggiungere una mano sopra una bolla non ripristina l’adesione.

Durante l’esercizio le strutture possono subire urti, infiltrazioni, condensa, interventi impiantistici o saldature. Il gestore deve conservare la mappa delle superfici protette e prevedere ispezioni secondo progetto, documentazione del produttore e condizioni d’uso, con attenzione ai punti esposti. Ogni nuova apertura, staffa o modifica della carpenteria va valutata prima di interrompere il rivestimento. Una finitura in buono stato non dimostra da sola che il film intumescente sottostante sia rimasto integro.

Quanto costa e come confrontare due preventivi

Il prezzo al metro quadrato, preso da solo, è poco significativo. Incidono la quantità e forma dei profili, la superficie effettivamente sviluppata, lo spessore richiesto su ciascuno, il tipo di prodotto, la preparazione, il primer, la finitura, l’accesso in quota, la protezione degli ambienti, i tempi di essiccazione e la documentazione finale. Un’offerta economica può diventare più cara se esclude sabbiatura, ponteggi, riprese ai nodi o misure del DFT.

Chiedere un computo con identificazione degli elementi, superficie e spessori per gruppo, sistema completo e prodotti ammessi, condizioni di posa, metodo dei controlli, gestione delle non conformità, documenti consegnati e manutenzione prevista. Se un concorrente propone meno materiale, il confronto utile non è “quanti litri risparmiamo”, ma quale tabella prestazionale e quale temperatura critica ha applicato. Un progettista antincendio deve poter ricostruire quel passaggio senza affidarsi a un’affermazione del commerciale.

Checklist per scegliere il sistema e accettare il lavoro

Il percorso corretto parte dal requisito di resistenza al fuoco dell’elemento, non dal catalogo delle vernici. Si verifica che il prodotto sia valutato per il supporto e la geometria; si associano profilo, fattore di sezione, temperatura critica e spessore; si approva il ciclo primer-intumescente-finitura per l’ambiente; si programma l’accesso a tutte le facce; si definiscono controlli e documentazione prima dell’inizio. A posa conclusa si confrontano le letture con i valori progettuali e si chiudono formalmente le non conformità.

Questa sequenza evita due estremi: trattare la protezione passiva come una normale tinteggiatura, oppure comprare più prodotto del necessario sperando che il sovraspessore compensi un progetto mancante. La quantità corretta è quella documentata e verificata per l’elemento reale, entro il campo di validità del sistema scelto.

Domande frequenti

Fonti e riferimenti

• Vigili del Fuoco, Codice di prevenzione incendi, capitolo S.2.
• Vigili del Fuoco, resistenza al fuoco e decreti 2007.
• UNI EN 13501-2:2023, classificazione degli elementi costruttivi.
• UNI EN 13381-8:2013, protettivi reattivi per acciaio.
• UNI EN 13381-7:2019, protezione di elementi in legno.
• UNI EN ISO 2808:2019, misura dello spessore dei rivestimenti.
• UNI 10898-1:2023, controllo della posa dei sistemi intumescenti.
• EOTA, EAD 350402-00-1106, rivestimenti reattivi per la protezione di elementi in acciaio.
• Vigili del Fuoco, modulistica di prevenzione incendi, CERT.REI e DICH.PROD.
• Sherwin-Williams, FIRETEX FX7002 Application Manual, esempio di istruzioni del fabbricante.
