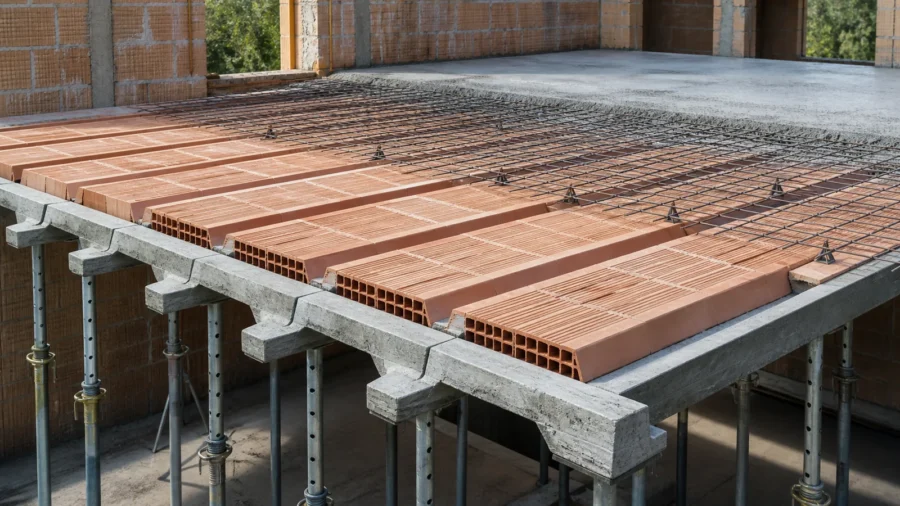

Il solaio in laterocemento è una struttura mista formata da nervature di calcestruzzo armato, elementi di alleggerimento in laterizio e, quando prevista dal sistema e dal progetto, una soletta superiore gettata in opera. I blocchi chiamati comunemente pignatte riducono peso e consumo di calcestruzzo; non vanno però considerati tutti automaticamente portanti. La capacità dipende dal sistema completo, dalle armature, dagli appoggi, dal getto e dalla corretta fase provvisionale.

Capire come lavora il solaio serve tanto in cantiere quanto in un edificio esistente. Un travetto scheggiato, una pignatta rotta o una fessura non hanno sempre lo stesso significato; allo stesso modo, spessore, interasse e puntelli non possono essere scelti copiando un particolare generico. Questa guida riguarda il sistema a travetti e blocchi, distinto dalla panoramica sulle altre tipologie e dal pacchetto termoacustico sopra la struttura.

Che cos’è un solaio laterocementizio

Il nome unisce laterizio e cemento armato, ma i due materiali non svolgono lo stesso compito. Le nervature resistenti seguono normalmente una direzione principale e trasferiscono i carichi verso travi o pareti. Il laterizio occupa lo spazio fra le nervature, crea l’intradosso e alleggerisce la sezione. La soletta superiore distribuisce le azioni e, se prevista come collaborante, completa la sezione resistente.

Si parla spesso di “solaio a pignatte” come se fosse un prodotto unico. In realtà esistono solai gettati interamente in opera, sistemi con travetti prefabbricati tralicciati, travetti precompressi e pannelli prefabbricati. Cambiano capacità nella fase di montaggio, quantità dei puntelli, armature integrative, appoggi, modalità di getto e documentazione del produttore.

Advertisement - Pubblicità

Componenti e funzione di ciascun elemento

Su smartphone la tabella può essere fatta scorrere orizzontalmente.

Componente Funzione Controllo essenziale
Travetti o nervature Resistono soprattutto a flessione e taglio nella direzione portante Tipo, interasse, verso, integrità, appoggio e armature
Blocchi di laterizio Alleggeriscono, formano i vani e contribuiscono all’intradosso Categoria prevista, geometria, appoggi laterali e rotture
Soletta superiore Ripartisce i carichi e completa la sezione quando collaborante Spessore, calcestruzzo, copriferro e continuità
Armatura inferiore Assorbe le trazioni prevalenti in campata Diametri, posizione, ancoraggi e corrispondenza al progetto
Armatura superiore Gestisce momenti negativi sugli appoggi e altre azioni locali Lunghezze, cavalletti, continuità e altezza utile
Rete di ripartizione Distribuisce azioni e controlla fessurazioni della soletta Maglia, sovrapposizioni, distanziatori e copriferro
Cordoli, travi e appoggi Ricevono le reazioni e collegano il solaio alla struttura Quote, lunghezze di appoggio, armature e nodi
Puntelli e rompitratta Sostengono peso proprio, elementi e getto prima della maturazione Schema del produttore/progettista, base stabile e controventi

La rete superiore non sostituisce i ferri sugli appoggi e le pignatte non sostituiscono le nervature. Ogni elemento va letto nel disegno strutturale, nella relazione di calcolo e nelle istruzioni del sistema fornito.

Blocchi collaboranti e non collaboranti

I blocchi possono avere funzione principale di alleggerimento oppure partecipare nei limiti ammessi dal sistema. La distinzione non si riconosce dal colore o dal numero dei fori: deriva da geometria, prestazioni dichiarate, norma di prodotto e progetto. Un blocco non collaborante è comunque importante per geometria del getto, stabilità durante la posa e sicurezza dell’intradosso, ma non gli si attribuisce una resistenza che non possiede.

La UNI EN 15037-3 riguarda i blocchi di laterizio impiegati con travetti prefabbricati conformi alla UNI EN 15037-1. Marcatura e dichiarazione di prestazione identificano il prodotto; non sostituiscono il calcolo del solaio né autorizzano a combinare travetti, blocchi e dettagli di sistemi incompatibili.

Advertisement - Pubblicità

Come lavora lo schema statico

Il solaio a travetti è normalmente monodirezionale: i carichi di pavimento, persone, pareti e impianti vengono raccolti da fasce di solaio e trasferiti lungo le nervature verso due linee di appoggio. In campata la parte inferiore tende a essere tesa; vicino agli appoggi di una struttura continua possono svilupparsi trazioni superiori. Per questo i ferri inferiori e quelli superiori hanno posizioni e lunghezze diverse.

La soletta e le nervature formano una sezione a T solo quando geometria, aderenza e armatura consentono la collaborazione prevista. Nel modello dell’edificio il solaio può inoltre distribuire azioni orizzontali fra pareti e telai, ma il comportamento di diaframma non nasce dalla sola presenza delle pignatte: contano soletta, armature, cordoli, collegamenti, aperture e continuità.

Una tramezza parallela ai travetti può gravare su una zona limitata; una parete trasversale può distribuire il peso su più nervature. Non si decide a vista se un carico lineare è ammesso. Il progettista verifica posizione, intensità, ripartizione e deformazioni, eventualmente prevedendo nervature affiancate o zone piene.

Luce, spessore e interasse: non esiste una tabella universale

Luce netta, vincoli, schema continuo o semplicemente appoggiato, carichi, classe dei materiali, altezza delle pignatte, larghezza delle nervature, soletta e requisiti di deformazione concorrono alla scelta. Due solai spessi 20 cm possono avere capacità molto diverse. Anche una regola empirica luce/spessore serve al massimo come pre-dimensionamento, non come verifica.

La freccia va controllata perché influenza pavimenti, pareti, porte e comfort. Una struttura può non raggiungere il collasso e tuttavia deformarsi troppo, vibrare o lesionare le finiture. Il calcolo considera effetti immediati e differiti del calcestruzzo, fessurazione, ritiro e sequenza costruttiva.

Advertisement - Pubblicità

Carichi da considerare

Il progetto distingue peso proprio del solaio, massetti e pavimenti, controsoffitti, impianti, divisori, carichi d’uso e azioni eccezionali pertinenti. Un acquario, una libreria compatta, una stufa, un’isola in muratura o un archivio possono produrre carichi concentrati non rappresentati dal solo valore uniforme previsto per una stanza.

Il massetto non aumenta automaticamente la capacità: se non è stato progettato come elemento strutturale, aggiunge soprattutto peso. Prima di sovrapporre nuovi pavimenti, riempimenti o impianti radianti si calcolano massa aggiunta e distribuzione. Forare per una scala o un impianto modifica invece il percorso resistente e richiede un progetto specifico.

Documenti da avere prima della posa

  • carpenteria strutturale con orditura, quote, travi, cordoli, fori e zone piene;
  • relazione di calcolo e particolari delle armature;
  • piano di montaggio, puntellazione e disarmo del sistema;
  • dichiarazioni di prestazione e documenti di travetti e blocchi;
  • classe e prescrizioni del calcestruzzo, acciaio e copriferro;
  • coordinamento con scarichi, cavedi, scale, balconi e carichi concentrati;
  • piano dei controlli e responsabilità di impresa, direttore dei lavori e fornitori.

Il particolare commerciale aiuta a montare il prodotto, ma non sostituisce la carpenteria del fabbricato. Se misure reali e disegno non coincidono, si ferma la posa e si risolve la variante prima di tagliare travetti o spostare appoggi.

Advertisement - Pubblicità

Puntellazione e opere provvisionali

Prima che il calcestruzzo maturi, il solaio non ha il comportamento finale. Travetti, blocchi, operatori e getto sono sostenuti da puntelli, travi rompitratta e appoggi provvisionali. Numero, interasse e sequenza dipendono da luce, tipo di travetto, condizioni di fornitura, peso fresco e istruzioni progettuali.

I puntelli devono scaricare su una base capace di ricevere il carico. Impilarli su un solaio inferiore senza verifica può trasferire azioni elevate lungo più piani. Servono verticalità, regolazione, controventi e ripartizione al piede; mattoni, pezzi di legno instabili e cunei improvvisati non costituiscono una base sicura.

Il D.Lgs. 81/2008 impone di pianificare opere provvisionali e lavori in quota privilegiando le protezioni collettive. Parapetti, accessi e superfici di lavoro non vengono sostituiti dalla prudenza dell’operatore: le pignatte non sono una passerella garantita per camminare liberamente.

Posa passo per passo

  1. Verificare appoggi e quote. Travi, cordoli o muri devono essere pronti, allineati e coerenti con il progetto.
  2. Montare puntelli e rompitratta. Si segue lo schema prescritto, controllando basi, livelli e stabilità laterale.
  3. Posare i travetti. Verso, interasse, appoggio e integrità vengono controllati senza tagli o fori arbitrari.
  4. Inserire i blocchi. Le pignatte devono appoggiare correttamente sulle alette, senza pezzi instabili o forzati.
  5. Formare bordi e zone piene. Travetti doppi, fasce, cordoli, ribassamenti, fori e balconi seguono il disegno esecutivo.
  6. Posare armature integrative. Ferri superiori, ripartizione, collegamenti e distanziatori devono mantenere la quota durante il getto.
  7. Coordinare gli impianti. Passaggi e scatole ammessi vengono fissati senza occupare nervature o ridurre copriferro.
  8. Pulire e bagnare secondo prescrizione. Si rimuovono detriti e ristagni; il trattamento del laterizio segue progetto e condizioni climatiche.
  9. Gettare in modo uniforme. Il calcestruzzo viene distribuito evitando cumuli, urti, segregazione e spostamento delle armature.
  10. Costipare, finire e stagionare. Nervature e nodi vanno riempiti; la superficie viene protetta da essiccazione rapida, gelo e carichi precoci.

Fori, cavedi e impianti

Un piccolo passaggio dentro un blocco non equivale al taglio di una nervatura. Le tubazioni devono essere coordinate prima del getto: attraversare un travetto, spostare un ferro o ridurre una zona piena può compromettere resistenza e copriferro. Aperture maggiori richiedono bordi, travi di ripresa o telai calcolati.

Negli edifici esistenti non si individua con certezza il travetto battendo sul soffitto. Si consultano elaborati e, quando necessario, si usano pacometro, georadar, saggi localizzati o altre indagini progettate. Il foro viene autorizzato solo dopo aver ricostruito orditura e armature pertinenti.

Getto, vibrazione e stagionatura

Il getto deve avanzare senza sovraccaricare localmente la struttura provvisionale. Il calcestruzzo si dispone nelle nervature e nelle zone piene evitando cadute eccessive e accumuli. Una vibrazione insufficiente lascia nidi di ghiaia; una vibrazione aggressiva contro blocchi e armature può causare rotture, segregazione o spostamenti.

La soletta viene portata alla quota di progetto senza usare la rete come riferimento calpestabile. Dopo la finitura si limita l’evaporazione e si mantiene la maturazione prevista. Sole, vento, freddo e pioggia cambiano le misure di protezione. Caricare pallet o murature sul solaio giovane è una decisione strutturale, non una semplice esigenza logistica.

Controlli prima, durante e dopo il getto

Il controllo è più efficace quando gli elementi sono ancora visibili.

Fase Che cosa verificare Evidenza utile
Consegna Identificazione, documenti, integrità e corrispondenza dei componenti DoP, cartellini, lotti e foto
Puntellazione Schema, interassi, basi, verticalità, controventi e livelli Verbale e rilievo delle quote
Montaggio Orditura, appoggi, interassi, pignatte e bordi Foto panoramiche e misure
Armature Diametri, quantità, lunghezze, sovrapposizioni e copriferro Foto geolocalizzate e verbale pre-getto
Calcestruzzo Classe, consistenza, documenti, prelievi e modalità di posa DDT, campioni e registro getti
Maturazione Protezione, temperatura, tempi e assenza di carichi anticipati Diario di cantiere
Disarmo Resistenza raggiunta, sequenza e deformazioni Autorizzazione e controllo quote

Disarmo e rimozione dei puntelli

Non esiste un numero di giorni valido in ogni stagione. La rimozione dipende da resistenza effettivamente raggiunta, cemento, temperatura, luce, carichi e schema provvisionale. Togliere prima i puntelli centrali o liberare bruscamente una campata può imporre alla struttura una sequenza non prevista.

Il disarmo segue le indicazioni del direttore dei lavori e del progettista, eventualmente supportate da risultati dei provini e dati di maturazione. Anche dopo il disarmo il calcestruzzo continua a sviluppare resistenza e deformazioni: la programmazione dei carichi di cantiere resta controllata.

Difetti frequenti e loro possibile significato

La tabella orienta il sopralluogo, ma non sostituisce la diagnosi strutturale.

Segnale Possibili cause Azione prudente
Freccia o vibrazioni elevate Rigidezza insufficiente, carico, puntellazione o degrado Limitare i carichi e far misurare deformazioni e schema
Fessure trasversali all’intradosso Flessione, ritiro della finitura o movimenti del supporto Mappare posizione, ampiezza, profondità ed evoluzione
Fessure vicino agli appoggi Momenti negativi, taglio, ritiro vincolato o nodo carente Verifica urgente se diffuse, diagonali o crescenti
Distacco delle pignatte Urti, infiltrazioni, gelo, corrosione o sfondellamento Interdire l’area sottostante e mettere in sicurezza
Nidi di ghiaia Getto poco lavorabile, ostacoli o vibrazione insufficiente Valutare estensione prima di rasare o riparare
Ferri scoperti e ruggine Copriferro ridotto, carbonatazione o acqua Rimuovere il pericolo e progettare il ripristino
Crepa fra travetti e blocchi Movimenti differenziali, finitura o deformazione Distinguere lesione dell’intonaco da difetto strutturale

Sfondellamento: che cosa cade davvero

Lo sfondellamento è il distacco di parti inferiori delle pignatte e delle finiture, spesso senza collasso immediato delle nervature. Resta comunque pericoloso per chi si trova sotto. Infiltrazioni, dilatazioni, difetti dei blocchi, corrosione, vibrazioni e interventi successivi possono concorrere.

Reti antisfondellamento e controsoffitti certificati possono trattenere frammenti se progettati e ancorati a elementi affidabili, ma non riparano automaticamente travetti corrosi o un solaio deformato. Prima si mette in sicurezza, poi si ricostruiscono causa, estensione e capacità residua.

Come si indaga un solaio esistente

Il percorso parte da documenti, epoca, modifiche, infiltrazioni e carichi. Il rilievo identifica luce, orditura, spessore, travi, fessure e deformazioni. Saggi mirati possono mostrare travetti, blocchi, soletta e armature; pacometro e georadar aiutano a localizzare elementi, mentre prove sui materiali vanno affidate a soggetti qualificati quando richiesto.

Non basta osservare una sola pignatta o misurare lo spessore in un foro. La verifica confronta geometria, materiali, vincoli, carichi e stato di conservazione. Se il solaio è stato modificato senza deposito strutturale, la regolarizzazione edilizia non sostituisce gli adempimenti e le verifiche sismiche.

Isolamento, massetti e finiture

La struttura laterocementizia è soltanto una parte del pacchetto interpiano. Impianti, riempimenti, materassino resiliente, massetto, pavimento, intonaco o controsoffitto determinano rumore, dispersioni, resistenza al fuoco e comfort. La massa del solaio aiuta ma non garantisce da sola isolamento acustico: ponti rigidi e fasce perimetrali errate possono annullare il beneficio del materassino.

Riparare o rinforzare

La soluzione dipende dal difetto. Un ripristino del copriferro non aumenta necessariamente capacità; una cappa collaborante funziona solo con connettori, preparazione e verifiche; piatti, profili, fibre o nuovi travetti modificano rigidezza e percorso dei carichi. Anche il puntellamento permanente improvvisato può spostare azioni su fondazioni o solai sottostanti.

Prima del rinforzo si risolvono infiltrazioni e parti instabili. Il progetto verifica stato limite, deformazioni, fuoco, collegamenti sismici, peso aggiunto e fasi esecutive. Tagliare pignatte e riempire di malta senza ricostruire lo schema non costituisce una riparazione strutturale documentata.

Permessi, deposito e responsabilità

Un nuovo solaio, la sostituzione, un’apertura importante o un rinforzo coinvolgono parti portanti. Servono un tecnico strutturista, titolo edilizio coerente e adempimenti sismici secondo DPR 380/2001 e disciplina regionale. Progetto, direzione lavori, controlli sui materiali e collaudo o certificazione prevista seguono natura e rilevanza dell’opera.

In condominio il solaio fra due unità interessa normalmente entrambi i proprietari per la struttura che separa i piani, mentre pavimento e soffitto hanno regole diverse; cause e riparto non si stabiliscono solo guardando da quale lato appare la macchia. In presenza di pericolo, la messa in sicurezza precede la discussione sulle spese.

Costi indicativi

Per un solaio laterocementizio nuovo, montaggio di travetti e blocchi, armature integrative e getto possono collocarsi indicativamente fra 140 e 260 euro/m². Puntellazione complessa, grandi luci, geometrie irregolari, pompe, zone piene e prezzi locali possono aumentare il valore. Demolire e ricostruire in un edificio esistente può superare 300–550 euro/m² per protezioni, puntelli, smaltimento, ripristini e difficoltà logistiche.

Sono ordini di grandezza, non un prezzario. Progetto, pratica strutturale, collaudo, prove, massetti, isolamento, pavimento, controsoffitto e impianti vanno separati. Un preventivo confrontabile indica sistema, superficie, spessore, armature, calcestruzzo, puntellazione, pompaggio, controlli e opere escluse.

Errori da evitare

  • scegliere spessore e travetti con una tabella commerciale senza calcolo;
  • considerare tutte le pignatte collaboranti;
  • appoggiare i puntelli su pavimenti o solai non verificati;
  • tagliare travetti o ferri per far passare scarichi e scale;
  • lasciare rete e armature adagiate sui blocchi senza distanziatori;
  • accumulare il calcestruzzo in una sola zona durante il getto;
  • rimuovere i puntelli per consuetudine, senza autorizzazione;
  • coprire nidi di ghiaia, ferri esposti o crepe prima della diagnosi;
  • attribuire al massetto una funzione strutturale non progettata;
  • caricare precocemente il solaio con pallet, tramezzi o materiali.

Checklist finale

  • orditura, luce, appoggi e carichi definiti dal progetto;
  • sistema di travetti e blocchi identificato e documentato;
  • puntellazione verificata anche rispetto ai piani sottostanti;
  • fori, cavedi, balconi e carichi lineari coordinati;
  • armature, sovrapposizioni, copriferro e zone piene fotografati;
  • calcestruzzo, prelievi, getto e maturazione registrati;
  • disarmo autorizzato in base alle condizioni reali;
  • nessun difetto coperto senza valutazione;
  • documentazione finale, varianti e pratiche strutturali complete;
  • stratigrafia acustica, termica e antincendio coordinata.

Domande frequenti

Le pignatte sono portanti?

Non sempre. Sono principalmente elementi di alleggerimento; l’eventuale collaborazione dipende dalla categoria del blocco, dal sistema e dal progetto.

In quale direzione lavora il solaio?

Di norma nella direzione dei travetti, che trasferiscono i carichi agli appoggi. Aperture, travi e continuità possono rendere lo schema più articolato.

La soletta superiore è sempre necessaria?

Dipende dal sistema certificato e dal calcolo. Quando prevista, spessore, armatura e collaborazione non possono essere modificati in cantiere.

Si può camminare sulle pignatte durante la posa?

Solo usando percorsi e protezioni previsti dal piano di sicurezza. I blocchi possono rompersi e non sono una passerella liberamente praticabile.

Quanti puntelli servono?

Non esiste un interasse universale: lo stabiliscono progetto e istruzioni del sistema in base a luce, travetti, peso del getto e appoggi.

Dopo quanti giorni si possono togliere i puntelli?

Quando il calcestruzzo ha raggiunto la resistenza richiesta e il direttore dei lavori autorizza la sequenza. Temperatura, miscela, luce e carichi rendono inaffidabile un numero fisso.

Si può forare una pignatta per un faretto?

Solo dopo aver localizzato nervature e armature e verificato sicurezza e prestazioni. Il foro non deve intaccare travetti, ferri o protezioni antincendio.

Una crepa all’intradosso indica un cedimento?

Non necessariamente: può interessare intonaco, giunto o struttura. Posizione, ampiezza, andamento ed evoluzione devono essere valutati prima di coprirla.

Che differenza c’è tra sfondellamento e cedimento?

Lo sfondellamento riguarda spesso caduta di parti inferiori di blocchi e finiture; il cedimento interessa la capacità o stabilità strutturale. Entrambi richiedono messa in sicurezza e diagnosi.

Il massetto rinforza un vecchio solaio?

No, salvo che sia progettato come intervento collaborante con connessioni e verifiche. Un massetto ordinario aggiunge soprattutto carico permanente.
