Scambiatore della caldaia: tipi, funzionamento, calcare, guasti e sostituzione

Lo scambiatore della caldaia trasferisce calore senza mescolare necessariamente i fluidi che scorrono sui suoi due lati. Nelle caldaie murali combinate, però, con la stessa espressione si indicano componenti diversi: il corpo primario riceve energia dalla combustione e la cede all’acqua tecnica; lo scambiatore sanitario a piastre usa poi quell’acqua per scaldare istantaneamente l’acqua del rubinetto. Alcuni apparecchi riuniscono le due funzioni in uno scambiatore bitermico.

Capire quale elemento è coinvolto evita diagnosi frettolose. Acqua calda che alterna caldo e freddo, termosifoni efficienti ma doccia tiepida, rumori di ebollizione, pressione che sale o rendimento peggiorato non indicano tutti lo stesso guasto. Possono dipendere anche da sonda, flussimetro, valvola deviatrice, circolatore, vaso di espansione, rubinetto di carico o regolazione della combustione.

Che cos’è uno scambiatore di calore

È una superficie metallica che separa due ambienti a temperatura diversa. Il calore attraversa il metallo dal lato più caldo a quello più freddo; la geometria aumenta la superficie disponibile e favorisce il trasferimento. La potenza effettivamente scambiata dipende, in forma semplificata, da:

Q = U × A × ΔT_m

• Q è la potenza termica trasferita;
• U riassume conducibilità, convezione e resistenze dei depositi;
• A è la superficie utile;
• ΔT_m rappresenta la differenza media di temperatura fra i lati.

Il deposito non deve chiudere completamente un passaggio per creare un problema: aggiunge una resistenza termica e riduce la sezione idraulica. A parità di richiesta, la caldaia può raggiungere più rapidamente il limite di temperatura, modulare male o interrompere il bruciatore, mentre al rubinetto arriva meno potenza.

Primario, sanitario a piastre e bitermico: le differenze

Su mobile la tabella può essere scorsa orizzontalmente.

Scambiatore primario nelle caldaie a condensazione

Nel generatore a condensazione il corpo primario è progettato anche per recuperare parte del calore latente del vapore presente nei fumi. Condensa e materiali devono quindi essere compatibili; acciaio inox e leghe di alluminio sono soluzioni diffuse, ma non intercambiabili. Forma dei passaggi, portata minima, qualità dell’acqua e procedure di pulizia dipendono dal modello. La guida sulle caldaie a condensazione e sul recupero del calore approfondisce il funzionamento generale.

La pulizia lato fumi non coincide con un lavaggio chimico idraulico. Il manutentore apre il gruppo secondo il manuale, protegge componenti elettrici e isolanti, rimuove i residui con gli utensili ammessi dal costruttore e controlla scarico e sifone della condensa. Spazzole troppo aggressive o prodotti incompatibili possono danneggiare rivestimenti, guarnizioni e metallo.

Scambiatore secondario a piastre

È formato da sottili piastre corrugate, spesso di acciaio inox saldobrasato. Nei canali alternati scorrono acqua tecnica calda e acqua sanitaria fredda: le corrugazioni aumentano turbolenza e superficie, ma i passaggi stretti sono sensibili ai depositi. Una valvola deviatrice assegna priorità al sanitario quando viene rilevato un prelievo. La pubblicazione tecnica Caleffi sulla produzione di ACS mostra questo schema nelle caldaie combinate.

Il numero di piastre, le connessioni, l’interasse, la potenza e le perdite di carico devono corrispondere al progetto dell’apparecchio. La somiglianza esterna non rende due ricambi equivalenti: per l’ordine servono modello completo, matricola o codice prodotto e codice del ricambio previsto.

Scambiatore bitermico

Integra nel corpo attraversato dai fumi due percorsi idraulici, uno per il riscaldamento e uno per il sanitario. Riduce il numero di componenti e non richiede il secondario separato, ma rende più delicata la diagnosi: calcare nel passaggio sanitario, sporco lato fumi o fanghi nel circuito tecnico interessano parti dello stesso assieme. Prima di proporre una sostituzione completa va identificato il lato che non trasferisce correttamente calore.

Come funziona la produzione di acqua calda

1. Aprendo il rubinetto, il sensore di flusso rileva la richiesta sanitaria.
2. La centralina verifica le condizioni di sicurezza e comanda valvola deviatrice, pompa e bruciatore.
3. Il primario riscalda l’acqua tecnica della caldaia.
4. La valvola invia questa portata allo scambiatore a piastre.
5. Il calore attraversa le piastre e scalda l’acqua sanitaria che va all’utenza.
6. Le sonde consentono alla caldaia di modulare la fiamma per mantenere il setpoint.

Questa sequenza spiega perché una doccia instabile non dimostra da sola che lo scambiatore sia ostruito. Un flussimetro intermittente può perdere la richiesta, una valvola deviatrice può restare a metà corsa, una sonda può leggere male e una portata al rubinetto superiore alla capacità disponibile può abbassare la temperatura anche con apparecchio integro.

Sintomi: cosa indicano e cosa non provano

La tabella orienta la raccolta dei dati; non sostituisce la diagnosi sull’apparecchio.

L’utente può raccogliere codice errore, pressione indicata e servizio coinvolto senza aprire il mantello tecnico. Odore di gas, fumi, monossido segnalato, annerimenti, rumori violenti o perdite richiedono spegnimento secondo le istruzioni, aerazione quando appropriata e intervento qualificato; non si smonta il generatore.

Diagnosi corretta: dal servizio coinvolto alla prova

1. Identificare il circuito che perde prestazione

Il primo bivio è semplice: il difetto compare soltanto durante il sanitario, soltanto durante il riscaldamento o in entrambi? Si annotano temperatura impostata, portata approssimativa, durata prima del difetto, pressione a impianto freddo e caldo, codici visualizzati e interventi recenti. Un video del display può aiutare il tecnico, purché non richieda l’apertura della caldaia.

2. Misurare, non dedurre dal tatto

Il manutentore confronta temperature in ingresso e uscita, portate, pressione, comandi della valvola e risposta delle sonde. Sul secondario, una forte temperatura sul lato tecnico ma un debole aumento sul sanitario può indicare superficie utile ridotta; una portata sanitaria già bassa prima dello scambio orienta invece verso filtro, rubinetteria o rete. Sul primario, salto termico molto alto con portata insufficiente suggerisce di verificare circolatore, aria e ostruzioni.

3. Separare pressione e scambio termico

La pressione della caldaia è un indizio, non una diagnosi. Se aumenta lentamente anche a generatore freddo può trafilare il rubinetto di riempimento; se cresce con la temperatura va controllato il vaso di espansione; se cambia in relazione al prelievo sanitario è possibile una comunicazione attraverso lo scambiatore, da provare strumentalmente.

4. Confermare prima di ordinare il ricambio

Il preventivo dovrebbe riportare causa riscontrata, codice del componente, operazioni accessorie e prova finale. Sostituire uno scambiatore soltanto perché l’acqua è tiepida espone a una riparazione inutile se il difetto è nella deviatrice o nella regolazione. Viceversa, ripetere lavaggi su una piastra corrosa o deformata rinvia soltanto la sostituzione.

Calcare, magnetite e sporco lato fumi

Su mobile la tabella può essere scorsa orizzontalmente.

Nel circuito di riscaldamento chiuso il reintegro frequente introduce nuova acqua e ossigeno: prima di aggiungere prodotti bisogna trovare eventuali perdite. Un defangatore magnetico correttamente scelto e mantenuto può intercettare particelle ferromagnetiche, ma non rimuove il calcare già aderente e non sostituisce la correzione della causa.

Sul sanitario, il trattamento dipende dalla qualità locale e dalla configurazione. La guida al dosatore di polifosfati per caldaia chiarisce campo d’impiego, manutenzione e limiti: il dispositivo non è un rimedio universale e non equivale a un addolcitore.

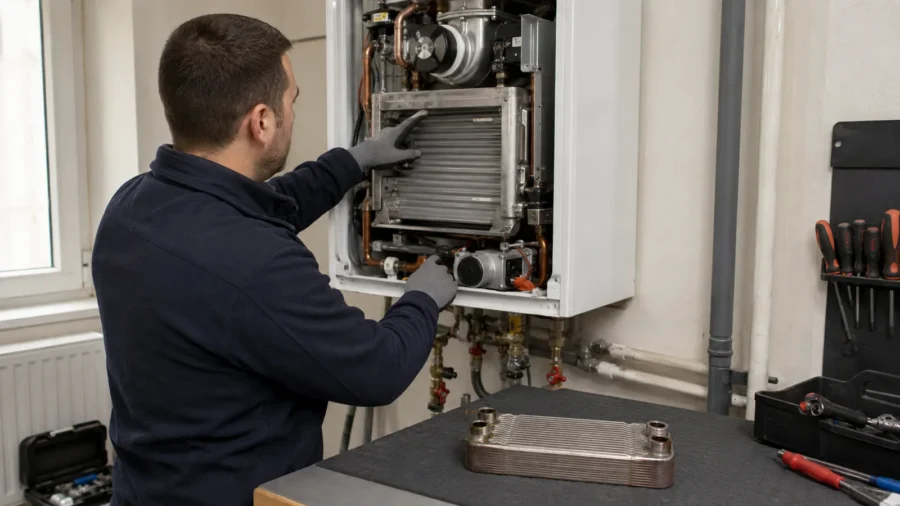

Pulizia dello scambiatore: quale intervento

Pulizia lato fumi del primario

Si esegue nell’ambito previsto dal manuale dell’apparecchio, dopo isolamento delle alimentazioni e raffreddamento. Il tecnico accede al gruppo combustione, valuta guarnizioni e isolanti, usa strumenti compatibili, libera il percorso della condensa e rimonta con i ricambi prescritti. Seguono prova di tenuta del circuito combustione, analisi e controllo della condensa. Non esiste una spazzola o un detergente adatto a ogni lega.

Lavaggio del lato idraulico

Prima si distingue fra circuito tecnico e sanitario. Il lavaggio può avvenire sul componente smontato oppure con attrezzatura di ricircolo e isolamento appropriato, usando prodotto, concentrazione, temperatura e tempo compatibili con materiale, brasatura e guarnizioni. Al termine servono risciacquo, neutralizzazione o gestione del residuo secondo la scheda del prodotto, ripristino dell’acqua corretta, spurgo e prova di tenuta.

Acidi improvvisati, miscele domestiche e pompe collegate senza conoscere il circuito possono generare vapori, attaccare il metallo, spostare detriti in altri componenti o contaminare la linea sanitaria. “Pulire senza smontare” descrive una possibile tecnica professionale, non un’autorizzazione al fai-da-te.

Lavaggio dell’intero impianto

Se lo scambiatore è ostruito da prodotti di corrosione provenienti dai radiatori, pulire soltanto la caldaia può dare un miglioramento breve. Il tecnico valuta campione d’acqua, filtri, punti di scarico, materiali, età e distribuzione dei depositi. La guida al lavaggio dell’impianto di riscaldamento spiega quando serve un intervento esteso e come va collaudato.

Quando pulire e quando sostituire

La decisione nasce dall’ispezione e dalle prove, non dalla sola età della caldaia.

Dopo la sostituzione si usano guarnizioni nuove quando prescritto, si rispettano coppie e sequenze del costruttore, si riempie e spurga il circuito, si controllano perdite a freddo e a caldo e si verifica il funzionamento nei due servizi. Se il vecchio componente è stato danneggiato da acqua o fanghi, il preventivo deve includere la misura preventiva necessaria: altrimenti il nuovo scambiatore eredita lo stesso rischio.

Quanto costa intervenire

Non esiste un prezzo al metro quadrato o una tariffa nazionale. Cambiano modello, accessibilità, costo del ricambio originale o compatibile ammesso, numero di guarnizioni, necessità di svuotare l’impianto, lavaggio, uscita e tariffe locali. Come ordine di grandezza editoriale 2026, una diagnosi/manutenzione aggiuntiva può incidere per circa 70–150 euro; una pulizia mirata per 120–300 euro; la sostituzione di un secondario a piastre spesso porta il totale a 220–500 euro; un primario può collocarsi indicativamente fra 450 e oltre 1.200 euro. Sono fasce orientative, IVA e inclusioni vanno lette nel singolo preventivo.

Su modelli complessi o con ricambi costosi il totale può superare questi valori. Il confronto con una caldaia nuova non va fatto soltanto sul prezzo del pezzo: contano età, disponibilità futura dei ricambi, altri difetti, adeguamenti necessari, vita residua prevedibile e compatibilità dell’impianto.

Confrontare preventivi con lo stesso perimetro, non soltanto il totale.

Prevenzione: proteggere entrambi i lati

• Acqua tecnica: riempimento, lavaggio, trattamento e controlli coerenti con UNI 8065, materiali e fabbricante.
• Reintegri: non normalizzare cali di pressione frequenti; individuare la perdita che introduce acqua e ossigeno.
• Separazione dei fanghi: scegliere e pulire il dispositivo in funzione delle portate, non installarlo come elemento decorativo.
• Acqua sanitaria: misurare durezza e parametri utili prima di scegliere dosaggio o addolcimento.
• Temperatura ACS: evitare setpoint inutilmente alti, senza scendere sotto i criteri igienici del sistema.
• Portata e regolazione: non chiedere alla caldaia più acqua istantanea di quella che può scaldare nelle condizioni reali.
• Manutenzione: seguire periodicità e operazioni indicate dal fabbricante e dall’impresa responsabile.

Il DPR 74/2013 affida controllo e manutenzione a imprese abilitate e lega modalità e frequenza alle istruzioni dell’installatore o del fabbricante. La sostituzione dello scambiatore non coincide automaticamente con il controllo di efficienza energetica, ma l’intervento deve essere registrato quando modifica o manutiene l’impianto secondo gli obblighi applicabili. Per periodicità, libretto e rapporto è disponibile la guida alla manutenzione e ai controlli della caldaia.

Checklist prima di accettare il lavoro

1. Annotare modello, matricola, servizio coinvolto, codici errore e andamento della pressione.
2. Chiedere quale misura distingue scambiatore, valvola deviatrice, sonda e portata.
3. Farsi indicare se il difetto è lato fumi, circuito tecnico o sanitario.
4. Verificare codice del ricambio e presenza di guarnizioni nuove.
5. Separare nel preventivo diagnosi, pulizia, ricambio, manodopera, trattamento e prove.
6. Chiedere come viene corretta la causa di calcare, corrosione o fanghi.
7. Conservare fattura, rapporto, analisi e annotazioni sul libretto quando dovute.

Domande frequenti

Come capire se lo scambiatore della caldaia è rotto?

Una perdita dal corpo o una comunicazione provata fra circuito sanitario e riscaldamento orientano alla rottura. Acqua tiepida e rumori possono invece dipendere da incrostazione o da altri componenti e richiedono misure.

Se i termosifoni funzionano ma l’acqua calda no, è lo scambiatore?

È una delle ipotesi, soprattutto per il secondario a piastre. Vanno esclusi flussimetro, sonda sanitaria, valvola deviatrice, filtro e portata richiesta.

Lo scambiatore primario e quello secondario sono uguali?

No. Il primario trasferisce calore dai fumi all’acqua tecnica; il secondario a piastre trasferisce energia dall’acqua tecnica all’acqua sanitaria.

Che cos’è uno scambiatore bitermico?

È un corpo unico con passaggi distinti per riscaldamento e sanitario, direttamente riscaldato dai fumi. Non va confuso con due scambiatori separati.

Si può pulire lo scambiatore senza smontarlo?

Alcuni circuiti consentono un lavaggio professionale in ricircolo, se previsto e correttamente isolato. Non è una procedura universale né un lavoro domestico.

Quale acido si usa per il calcare?

Non esiste un acido adatto a ogni componente. Il tecnico sceglie un prodotto compatibile con lega, brasatura e guarnizioni, seguendo scheda tecnica, concentrazione, temperatura e smaltimento.

Il defangatore protegge dal calcare?

No. Intercetta soprattutto particelle e magnetite del circuito tecnico; non tratta i sali disciolti dell’acqua sanitaria e non scioglie incrostazioni esistenti.

Perché la pressione sale aprendo l’acqua calda?

Può esserci un passaggio interno nello scambiatore a piastre, ma va escluso anche un rubinetto di carico che trafila. Serve una prova di isolamento e tenuta.

Quanto dura uno scambiatore della caldaia?

Non ha una scadenza unica. Durata e affidabilità dipendono da progetto, ore di lavoro, acqua, temperature, manutenzione, reintegri e qualità della combustione.

Conviene pulire o sostituire?

Si pulisce un componente integro con deposito rimovibile; si sostituisce in caso di perforazione, corrosione grave, deformazione o resa non recuperabile. Va sempre rimossa la causa.

Conviene cambiare tutta la caldaia?

Si confrontano costo completo della riparazione, età, ricambi disponibili, altri difetti, efficienza e lavori necessari per un nuovo generatore. Il solo prezzo dello scambiatore non basta.

La sostituzione va annotata sul libretto?

Gli interventi e le modifiche rilevanti vanno documentati secondo disciplina applicabile e procedure regionali. Il manutentore indica rapporto e registrazioni dovute nel caso concreto.

Fonti tecniche e normative

• UNI 8065:2019: trattamento e controllo dell’acqua negli impianti termici e sanitari.
• Caleffi, Idraulica 66: produzione di ACS e caldaie combinate con scambiatore a piastre.
• Vaillant, istruzioni ecoTEC plus: trattamento acqua, filtri e separazione dei circuiti.
• Bosch Greenstar FS/Combi FS, manuale 2025: rimozione dello scambiatore a piastre, guarnizioni e prova di tenuta.
• Viessmann, manutenzione dei sistemi di riscaldamento: operazioni sullo scambiatore lato fumi e controlli associati.
• Caleffi, calcare e scambio termico: effetto dei depositi e trattamento sanitario.
• DPR 74/2013: esercizio, controllo e manutenzione degli impianti termici.
• DM 37/2008: attività sugli impianti all’interno degli edifici.
• ENEA, impianti termici: responsabilità, libretto e controlli di efficienza.

Guida informativa aggiornata al 2026. Per diagnosi, apertura, lavaggio o sostituzione attenersi al manuale del modello e rivolgersi a un’impresa abilitata. Fasce economiche orientative da verificare con preventivo locale scritto.
