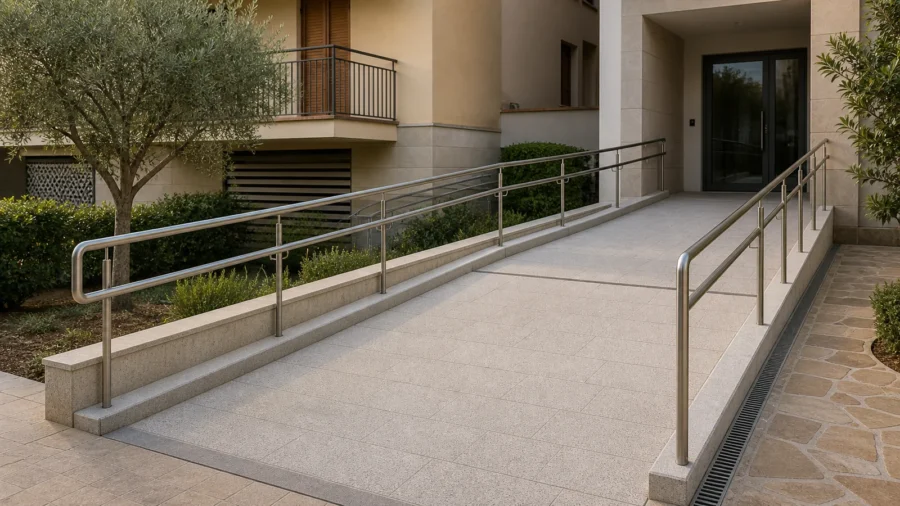

Una rampa per disabili non si dimensiona scegliendo una percentuale e dividendo il dislivello. Il calcolo della pendenza è semplice; il progetto completo deve aggiungere ripiani orizzontali, spazi di manovra davanti alle porte, larghezza utile, protezioni, pavimentazione, drenaggio e raccordi senza gradini. Una rampa che sulla carta rispetta l’8% può quindi non entrare nello spazio disponibile oppure risultare faticosa, scivolosa o impossibile da usare in autonomia.

La regola nazionale più citata, contenuta nel D.M. 236/1989, fissa per le rampe una pendenza non superiore all’8%. Non è però un valore da raggiungere sempre: il decreto chiede di rapportare pendenza e lunghezza alla capacità di percorrenza senza affaticamento. Il metodo utile è misurare le quote finite, calcolare lo sviluppo inclinato, disegnare tutti i piani orizzontali e solo allora verificare se la rampa è davvero la soluzione migliore.

La risposta rapida: come si calcola la pendenza

La pendenza percentuale è il rapporto fra il dislivello verticale e lo sviluppo orizzontale della parte inclinata, moltiplicato per cento:

pendenza (%) = dislivello / sviluppo orizzontale × 100

La formula inversa permette di trovare la lunghezza orizzontale necessaria:

sviluppo orizzontale = dislivello × 100 / pendenza (%)

Le due misure devono usare la stessa unità. Con un dislivello di 60 cm e una pendenza dell’8%, lo sviluppo inclinato in pianta è 60 × 100 / 8 = 750 cm, cioè 7,50 m. Con il 5% servono 12 m. A questi valori vanno aggiunti il piano di partenza, quello di arrivo e gli eventuali ripiani intermedi o di svolta: non sono compresi nella divisione.

Scorri orizzontalmente per leggere tutta la tabella.

Dislivello Sviluppo al 5% Sviluppo al 6% Sviluppo all’8% Osservazione
5 cm 1,00 m 0,83 m 0,63 m Verificare comunque i raccordi alle due estremità
10 cm 2,00 m 1,67 m 1,25 m Lo spazio davanti alla porta può superare quello della rampa
15 cm 3,00 m 2,50 m 1,88 m Non confondere con i raccordi stradali disciplinati a parte
30 cm 6,00 m 5,00 m 3,75 m Aggiungere partenza, arrivo e protezioni
45 cm 9,00 m 7,50 m 5,63 m Controllare porte, svolte e spazio laterale
60 cm 12,00 m 10,00 m 7,50 m Al 6% lo sviluppo raggiunge già 10 m
80 cm 16,00 m 13,33 m 10,00 m Serve pianificare almeno il riposo previsto a 10 m
100 cm 20,00 m 16,67 m 12,50 m Una soluzione elevatrice può occupare meno spazio

La tabella è un predimensionamento, non una certificazione. Il 5% è il valore ordinario indicato dal decreto per i percorsi esterni; quando non è possibile, il percorso può seguire le condizioni previste per le rampe. L’8% è il limite generale della rampa, non il valore automaticamente più comodo né quello ammesso da ogni regolamento locale.

Misurare il dislivello sulle quote finite

Il rilievo deve partire dai piani che resteranno dopo i lavori. Si misura la differenza verticale tra pavimentazione di partenza e soglia o pianerottolo di arrivo, considerando massetto, rivestimento, pendenza per l’acqua, soglia della porta e possibili assestamenti. Appoggiare un metro sul terreno irregolare o usare il numero di gradini esistenti può introdurre errori di diversi centimetri, sufficienti a cambiare sensibilmente lo sviluppo.

Il tecnico usa livello ottico, laser o strumentazione equivalente e rileva più sezioni quando il cortile non è piano. Deve anche individuare pozzetti, sottoservizi, bocche di lupo, muri, fondazioni, pluviali, alberi, confini, vie di esodo e apertura dei serramenti. L’area “libera” vista dall’alto può non essere edificabile o non consentire il passaggio residuo necessario.

Sviluppo orizzontale e lunghezza inclinata non sono la stessa cosa

Nella formula della pendenza si usa la proiezione orizzontale, non la misura presa lungo la superficie inclinata. Per pendenze modeste la differenza è piccola, ma è bene mantenere corretti i termini. La lunghezza reale della superficie si può ricavare con il teorema di Pitagora:

lunghezza inclinata = √(sviluppo orizzontale² + dislivello²)

Nell’esempio di 60 cm superati in 7,50 m, la superficie inclinata misura circa 7,52 m. Il dato serve per quantità di pavimentazione, corrimano e finiture; l’ingombro planimetrico resta invece governato dallo sviluppo orizzontale più i ripiani. Nei preventivi è utile chiedere che le tre grandezze siano indicate separatamente, evitando la generica voce “rampa lunga 8 metri”.

Le misure nazionali del D.M. 236/1989

Il D.M. 236/1989 distingue criteri progettuali e specifiche dimensionali. Il punto 8.1.11 stabilisce i riferimenti più noti; il D.P.R. 503/1996 li richiama anche per scale e rampe degli edifici, spazi e servizi pubblici. Regioni, Comuni, norme antincendio e discipline della specifica attività possono aggiungere condizioni più restrittive, perciò la tabella non sostituisce la verifica del progetto nel luogo reale.

Scorri orizzontalmente per leggere tutta la tabella.

Elemento Riferimento nazionale Che cosa verificare nel progetto
Pendenza Non superiore all’8% come regola generale Percentuale reale di ogni tratto sulle quote finite
Larghezza utile 0,90 m per il transito di una persona su sedia a ruote; 1,50 m per l’incrocio Misura netta tra corrimano, cordoli e altri ingombri
Ripiano Ogni 10 m e in presenza di porte 1,50 × 1,50 m oppure geometria alternativa prevista dal decreto, fuori dall’ingombro dell’anta
Dislivello complessivo Oltre 3,20 m non è considerato accessibile se superato soltanto con rampe successive Confronto con ascensore o piattaforma e continuità del percorso
Protezione laterale Cordolo alto almeno 10 cm quando il parapetto non è pieno Continuità, drenaggio e assenza di punti nei quali una ruota possa uscire
Sicurezza e presa Alle rampe si applicano in generale accorgimenti analoghi a quelli delle scale Parapetti, corrimano, terminali, altezza e facilità di presa secondo il caso
Pavimentazione Superficie antisdrucciolevole; giunti inferiori a 5 mm e risalti non oltre 2 mm nelle specifiche del decreto Prestazione in condizioni asciutte o bagnate, posa, usura e manutenzione
Grigliati Maglie non attraversabili da una sfera di 2 cm; elementi paralleli ortogonali al senso di marcia Ruote, bastoni, tacchi, orientamento e fissaggio

La larghezza è utile: un manufatto largo 90 cm da muro a muro non conserva la stessa luce se corrimano, zoccoli o montanti invadono il passaggio. Allo stesso modo, il pianerottolo non è un quadrato nominale disegnato sotto una porta aperta; le dimensioni richieste devono restare disponibili oltre l’ingombro dell’anta.

Per il quadro completo di applicazione, accessibilità, visitabilità e adattabilità è utile la guida alle barriere architettoniche: normativa, obblighi e criteri. Questa pagina resta invece concentrata sul dimensionamento della rampa.

Advertisement - Pubblicità

Perché il 12% non è una regola generale

Il decreto ammette, nei casi di adeguamento, pendenze superiori all’8% rapportate allo sviluppo lineare effettivo e subordinate al grafico allegato al punto 8.1.11. Quel grafico viene spesso trasformato online nello slogan “una rampa corta può essere al 12%”. È una semplificazione pericolosa: l’eccezione riguarda l’adeguamento, richiede di leggere la relazione fra lunghezza e pendenza e non cancella il criterio fondamentale dell’uso senza affaticamento.

Non si deve quindi dividere una rampa lunga in piccoli tratti molto ripidi per farli apparire separatamente compatibili. Devono essere valutati percorso complessivo, riposi, autonomia dell’utente, raccordi, frenata in discesa e norme locali. Nei progetti nuovi l’obiettivo non è sfruttare il massimo numerico, ma ottenere una soluzione fruibile; negli edifici esistenti l’eventuale eccezione va motivata e verificata dal professionista sulla versione ufficiale del grafico.

Pianerottoli: partenza, arrivo, riposo e cambio di direzione

Il ripiano interrompe realmente la pendenza: deve essere orizzontale nella direzione di marcia, consentire l’arresto e non ospitare gradini, zerbini mobili, pozzetti sporgenti o ante che sottraggano lo spazio necessario. Il decreto richiede un ripiano ogni 10 m e in presenza di porte. Per i percorsi esterni al 5% indica una sosta profonda almeno 1,50 m ogni 15 m; aumentando la pendenza, la distanza si riduce progressivamente fino a 10 m all’8%.

Una rampa a L o a U richiede un ripiano di svolta dimensionato sulla manovra reale. Non basta che i due tratti si incontrino geometricamente: una sedia a ruote deve poter cambiare direzione senza urtare corrimano e cordoli. Quando il pianerottolo serve anche una porta, occorre coordinare lato di accostamento, verso di apertura, maniglia e spazio prima e dopo il varco. Una porta che apre verso la rampa può annullare la sicurezza anche se il quadrato in tavola misura 1,50 m.

Tre schemi di ingombro da confrontare

Scorri orizzontalmente per leggere tutta la tabella.

Schema Vantaggio Criticità Quando valutarlo
Rettilineo Percorso leggibile, senza svolte Richiede tutta la lunghezza in una direzione Dislivelli piccoli e area lunga davanti o lateralmente all’ingresso
A L Segue due lati del cortile o dell’edificio Ripiano di svolta e raccordi aumentano l’impronta Quando esiste un angolo ampio e libero da porte o sottoservizi
A U Compatta lo sviluppo in una fascia Serve una piattaforma d’inversione realmente manovrabile; attenzione all’incrocio Quando la profondità è limitata ma la larghezza consente due tratte parallele
Rampa più sollevatore Riduce lo sviluppo inclinato e può risolvere quote complesse Impianto, energia, manutenzione e fermo macchina Quando la sola rampa diventerebbe troppo lunga o invasiva

Il confronto deve usare l’ingombro completo, non soltanto i metri inclinati. Per 80 cm di dislivello all’8% servono 10 m di sviluppo; con un ripiano di partenza e uno di arrivo da 1,50 m l’asse rettilineo occupa già circa 13 m, prima di muri e tolleranze. Se una porta interrompe il percorso o serve una svolta, l’area cresce ancora.

Corrimano, parapetto e cordolo non sono accessori

Il corrimano deve offrire una presa continua, essere resistente, non tagliente e non terminare in modo da impigliare abiti o creare urti. Poiché il decreto estende alle rampe gli accorgimenti generali delle scale, il progettista coordina corrimano sui lati necessari, eventuale secondo corrimano, protezione verso il vuoto e continuità sui ripiani. Nei percorsi larghi oltre 6 m il D.P.R. 503/1996 prevede di norma anche un corrimano centrale.

Il cordolo alto almeno 10 cm richiesto accanto a un parapetto non pieno serve a trattenere la ruota. Non sostituisce il parapetto quando esiste rischio di caduta e non deve diventare un ostacolo allo smaltimento dell’acqua. Montanti e corrimano vanno conteggiati nella luce utile; fissarli dopo la posa senza aver previsto piastre, impermeabilizzazione e spazi può ridurre la larghezza o provocare infiltrazioni.

Pavimentazione, raccordi e drenaggio

La superficie deve rimanere antisdrucciolevole nelle condizioni normali del luogo, quindi anche bagnata quando la rampa è esterna. Il D.M. 236 definisce la prestazione di attrito e limita giunti e piccoli risalti; non basta scrivere “gres antiscivolo” nel capitolato. Occorre identificare prodotto, prova, posa, stuccatura, trattamento finale e manutenzione. Lucidanti o protettivi possono cambiare la risposta superficiale.

La pendenza trasversale massima indicata per i percorsi esterni è l’1%. Serve a evitare che la sedia tenda lateralmente e va coordinata con il deflusso. L’acqua può essere intercettata prima della rampa, convogliata lungo il lato e raccolta fuori dalle aree di manovra. Una canaletta trasversale mal posata può diventare una soglia; griglia, maglie e orientamento devono rispettare il passaggio di ruote e bastoni.

I raccordi iniziale e finale non devono creare un cambio brusco che faccia appoggiare pedane o antiribaltamento. Anche la contropendenza è importante: al termine di un percorso inclinato, la somma delle pendenze contrapposte deve restare entro il limite indicato dal decreto. In esterno vanno considerati gelo, foglie, alghe, neve, ombra persistente e dilatazioni. Per sottofondo, giunti e pendenze di una soluzione minerale si può approfondire il pavimento esterno in cemento, mantenendo però distinti i requisiti di accessibilità.

Esempio completo: superare 72 cm davanti a un ingresso

Il rilievo restituisce 72 cm fra cortile finito e pianerottolo della porta. Con pendenza dell’8% il solo sviluppo inclinato è 72 × 100 / 8 = 900 cm, quindi 9 m. Se si adottano un piano di partenza e uno di arrivo profondi 1,50 m, lo sviluppo rettilineo preliminare diventa circa 12 m. La porta apre verso l’esterno: l’arrivo deve essere ampliato perché l’anta non invada la manovra.

Lo spazio disponibile in linea retta è soltanto 8 m. Aumentare la pendenza non è la risposta automatica. Il progettista confronta almeno tre alternative: una rampa a U con ripiano di inversione, lo spostamento del percorso lungo un altro lato e una piattaforma elevatrice con collegamento piano. Per ciascuna verifica proprietà del suolo, passaggio degli altri utenti, esodo, struttura, manutenzione e autorizzazioni. Il risultato potrebbe essere una rampa più lunga del previsto oppure la decisione motivata di non usare una rampa.

Quando la rampa non è la soluzione migliore

Il D.M. 236 non considera accessibile superare più di 3,20 m usando esclusivamente rampe inclinate in successione. Molto prima di quel limite una rampa può diventare sproporzionata: un metro di dislivello richiede 12,50 m all’8% e 20 m al 5%, oltre ai ripiani. La distanza percorsa, l’esposizione alla pioggia e lo sforzo in salita o in frenata possono creare una nuova barriera.

Ascensore, piattaforma elevatrice, servoscala o modifica dell’ingresso hanno ingombri, prestazioni e obblighi diversi. Una piattaforma può ridurre lo spazio ma richiede alimentazione, controlli, manutenzione e una strategia in caso di guasto. Il servoscala non è equivalente per tutti gli utenti e può interferire con scala ed esodo. La scelta deve partire dalle persone e dall’uso reale, non dal prezzo di fornitura più basso.

Rampa in condominio: progetto e diritti sull’area

In condominio la conformità geometrica non attribuisce il diritto di occupare qualsiasi parte comune. Occorre ricostruire proprietà, uso del cortile o dell’androne, passaggi residui, accessi alle unità, sottoservizi e decisione assembleare. La disciplina favorisce le innovazioni per eliminare le barriere, ma iniziativa individuale, maggioranze e opere ammesse a seguito di inerzia non coincidono con una libertà generale di costruire.

La guida sulla rampa per disabili in condominio esamina proprio un caso in cui dimensioni, titolo edilizio e occupazione dell’area comune non potevano essere risolti invocando soltanto l’accessibilità. È utile affiancarla al calcolo tecnico prima di presentare una proposta all’assemblea.

Serve CILA, SCIA o Permesso di costruire?

L’articolo 6 del D.P.R. 380/2001 comprende nell’attività edilizia libera gli interventi per eliminare barriere che non comportino ascensori esterni o manufatti che alterino la sagoma, ma questa formula non rende ogni rampa automaticamente libera. Restano norme strutturali, sismiche, antincendio, paesaggistiche, urbanistiche locali, occupazione di suolo, proprietà e caratteristiche concrete del manufatto. Una rampa leggera interna e una struttura esterna in calcestruzzo con muri, fondazioni e modifica del prospetto non sono lo stesso intervento.

Prima di iniziare occorre far qualificare l’opera sul progetto reale e nel Comune interessato. La guida CILA, SCIA o Permesso per le barriere architettoniche approfondisce il rapporto fra edilizia libera, strutture, sagoma e autorizzazioni. In un immobile vincolato va aggiunta la verifica dell’autorità di tutela; la finalità accessibile non elimina il procedimento.

Come leggere un preventivo

Un prezzo al metro quadrato non rende confrontabili due rampe. Il costo dipende da rilievo e progetto, demolizioni, scavo, fondazioni, struttura in calcestruzzo o metallo, muri laterali, pavimentazione, impermeabilizzazione, drenaggio, parapetti, corrimano, ripristino del cortile, pratiche, sicurezza e condizioni di accesso al cantiere. Anche mantenere utilizzabile l’ingresso durante i lavori può richiedere fasi e protezioni aggiuntive.

Scorri orizzontalmente per leggere tutta la tabella.

Voce Dato da pretendere Esclusione da chiarire
Rilievo e progetto Quote finite, pendenze, ripiani, dettagli e pratica Calcolo strutturale, direzione lavori, aggiornamenti
Opere civili Scavi, fondazioni, struttura, demolizioni e ripristini Sottoservizi imprevisti, smaltimenti, accesso mezzi
Finitura Prodotto, prestazione antisdrucciolo, giunti e posa Trattamenti successivi e campionatura
Protezione Metri e dettagli di parapetti, corrimano e cordoli Zincatura, verniciatura, fissaggi speciali
Acqua Pendenze trasversali, canalette, scarichi e impermeabilizzazione Collegamento alla rete e prove di deflusso
Consegna Controllo quote, verbale, elaborato finale e manutenzione Correzione delle non conformità rilevate

Il preventivo dovrebbe riportare larghezza utile e metri di ogni tratto, non soltanto superficie complessiva. È inoltre opportuno distinguere le opere indispensabili dalle migliorie e indicare chi controlla le pendenze prima della finitura: scoprire a pavimento posato che mancano centimetri sul ripiano è un errore costoso.

Collaudo pratico e manutenzione

A fine lavori si verificano quote e pendenze con strumenti adeguati, luce utile, planarità dei ripiani, apertura delle porte, continuità delle protezioni, drenaggio e assenza di spigoli o restringimenti. La prova non dovrebbe limitarsi al tratto centrale: partenza, arrivo e svolte sono i punti nei quali più spesso si concentrano gli ostacoli. La dichiarazione di conformità prevista nei procedimenti applicabili deve riferirsi all’opera realmente eseguita.

La manutenzione comprende pulizia della superficie e delle canalette, rimozione di alghe e foglie, controllo di giunti, distacchi, cedimenti, corrosione, fissaggi e illuminazione. Vasi, biciclette, espositori e zerbini non devono restringere il passaggio. Dopo lavori su porta o pavimento si ricontrollano soglia, manovra e quote: pochi millimetri ripetuti possono trasformarsi in una discontinuità percepibile.

Checklist prima di approvare il progetto

  • Rilevare dislivello e spazio sulle quote finite, non sui gradini esistenti.
  • Calcolare separatamente sviluppo orizzontale, superficie inclinata e ripiani.
  • Verificare il campo normativo: edificio privato, pubblico, aperto al pubblico, nuovo o esistente.
  • Preferire una pendenza più dolce quando spazio e uso lo consentono.
  • Misurare la larghezza utile dopo corrimano, montanti e cordoli.
  • Disegnare apertura delle porte e manovre sui pianerottoli.
  • Coordinare parapetti, presa, protezione delle ruote e vie di esodo.
  • Specificare pavimento, raccordi, drenaggio, griglie e comportamento da bagnato.
  • Confrontare la rampa con soluzioni elevatrici se lo sviluppo è eccessivo.
  • Verificare titolo edilizio, struttura, vincoli e decisioni condominiali prima dell’ordine.

Errori da evitare

  • Usare la lunghezza inclinata al posto della proiezione orizzontale nel calcolo.
  • Considerare l’8% una pendenza obbligatoria anziché un limite generale.
  • Applicare il 12% a qualsiasi rampa corta senza verificare il caso di adeguamento e il grafico ufficiale.
  • Dimenticare i ripiani nel calcolo dell’ingombro.
  • Lasciare che una porta occupi lo spazio di manovra.
  • Misurare 90 cm prima di installare corrimano e protezioni.
  • Creare pendenze laterali e raccordi bruschi per smaltire l’acqua.
  • Scegliere una finitura descritta soltanto come “antiscivolo”.
  • Invadere aree comuni o vie di esodo senza verifica specifica.
  • Collaudare soltanto visivamente, senza misurare l’opera finita.

Domande frequenti

Qual è la pendenza massima di una rampa per disabili?

La regola generale del D.M. 236/1989 è l’8%. Nei casi di adeguamento sono previste pendenze superiori rapportate allo sviluppo e al grafico ufficiale, ma non costituiscono un’autorizzazione generale a realizzare rampe al 10 o 12%.

Quanto deve essere lunga una rampa per superare 50 cm?

Servono 6,25 m di sviluppo orizzontale all’8%, 8,33 m al 6% e 10 m al 5%. Devono poi essere aggiunti ripiani, spazi davanti alle porte e tolleranze del progetto.

Come si calcola una pendenza dell’8%?

Ogni metro orizzontale corrisponde a 8 cm di salita. Si divide il dislivello per 0,08 oppure si usa sviluppo = dislivello × 100 / 8, mantenendo la stessa unità.

Il pianerottolo conta nella lunghezza della rampa?

No, il ripiano orizzontale non produce dislivello e non va contato come tratto inclinato. Conta però nell’ingombro complessivo e deve restare libero dalle ante delle porte.

Ogni quanti metri serve un ripiano?

Il D.M. 236 richiede un ripiano ogni 10 m di rampa e in presenza di porte. Per percorsi esterni al 5% indica una sosta ogni 15 m, ridotta progressivamente fino a 10 m all’8%.

Quanto deve essere larga una rampa accessibile?

Il riferimento nazionale è almeno 0,90 m per il transito di una persona su sedia a ruote e 1,50 m per consentire l’incrocio. La misura deve essere netta da corrimano e altri ingombri.

Una rampa corta può avere pendenza del 12%?

Non come regola generale. Il decreto contempla pendenze superiori all’8% solo nei casi di adeguamento e in relazione allo sviluppo secondo il grafico allegato. Servono verifica professionale, norme locali e prova di effettiva fruibilità.

La rampa deve avere il corrimano?

Alle rampe valgono in generale accorgimenti analoghi a quelli delle scale. Corrimano, parapetti e protezioni vanno progettati in base al lato libero, al rischio di caduta, all’utenza e alle norme applicabili; non sono dettagli da aggiungere alla fine.

Una rampa esterna è sempre edilizia libera?

No. L’inquadramento dipende da consistenza, sagoma, struttura, luogo, vincoli e disciplina regionale o comunale. Anche quando opera l’articolo 6 del D.P.R. 380/2001 restano tutte le norme di settore.

Quando conviene una piattaforma elevatrice?

Va confrontata quando il dislivello richiede una rampa molto lunga, invasiva o faticosa. Occorre però valutare spazio di manovra, portata, energia, manutenzione, affidabilità, uso esterno e procedure di emergenza.
